数字万用表的原理与使用实验报告一、实验目的：1.了解数字万用表的工作原理；2.学会使用数字万用表测量电路中的电压、电流和电阻。

二、实验器材：数字万用表、电源、电阻、电容、电感、电路板、导线等。

三、实验原理：数字万用表是一种常用的电子测试仪器，它可以测量电路中的电压、电流和电阻等参数。

其工作原理基于电流表和电压表的原理，通过内部的模拟电路将电压和电流转换为数字信号，并显示在液晶屏幕上。

数字万用表有多种测量功能，如直流电压、交流电压、直流电流、交流电流、电阻、电容、电感等。

不同的测量功能需要选择不同的测量档位，以保证测量精度。

四、实验步骤：1.连接电路：将电源、电阻、电容、电感等元件按照电路图连接在一起。

2.设置测量档位：根据测量的参数选择相应的测量档位，如测量电压时选择直流电压档位或交流电压档位。

3.测量电压：将数字万用表的探头分别连接在电路中的正负极上，读取数字万用表上显示的电压值。

4.测量电流：将数字万用表的探头分别连接在电路中的电流路径上，读取数字万用表上显示的电流值。

5.测量电阻：将数字万用表的探头分别连接在电阻两端，读取数字万用表上显示的电阻值。

五、实验结果：通过实验，我们了解了数字万用表的工作原理和使用方法，掌握了测量电路中电压、电流和电阻的技能。

在实验中，我们需要注意选择正确的测量档位，保证测量精度。

同时，我们也需要注意安全，避免电路短路或过载等情况的发生。

六、实验结论：数字万用表是一种常用的电子测试仪器，它可以测量电路中的电压、电流和电阻等参数。

其工作原理基于电流表和电压表的原理，通过内部的模拟电路将电压和电流转换为数字信号，并显示在液晶屏幕上。

在实验中，我们掌握了数字万用表的使用方法，可以准确地测量电路中的电压、电流和电阻。

万用表使用实验报告
万用表使用实验报告
实验目的：
1. 学习使用万用表测量电压、电流和电阻。

2. 掌握万用表的使用方法和注意事项。

实验器材：
- 万用表
- 直流电源
- 导线
- 电阻器
实验步骤：
1. 将直流电源的正极与万用表的红色测试针连接，将直流电源的负极与万用表的黑色测试针连接。

2. 将红色测试针连接到需要测量电压的电路节点上，将黑色测试针连接到电路的地线上。

3. 打开万用表，并调整量程，使得电压读数在合适的范围内。

4. 读取万用表上显示的电压值。

注意事项：
1. 在使用万用表之前，要确保电路处于断开状态，并确认万用表的选择旋钮已经调整到正确的位置。

2. 测量电压时，要将万用表的电压量程调整到合适范围，并正确连接测试针。

3. 测量电流时，要将电路中的元件之间断开，然后使用万用表
的电流量程和正确连接方式进行测量。

4. 测量电阻时，要将电路断电，并用万用表的电阻档位和正确连接方式进行测量。

5. 在测量过程中，要注意避免短路或者与电路产生干扰，以免对测量结果产生影响。

6. 测量结束后，应将万用表的选择旋钮调整到OFF位置，避免浪费电力。

实验结果：
经过以上步骤操作后，我们成功地利用万用表测量了电压、电流和电阻，并得到了相应的数值。

结论：
通过本实验，我们学习到了如何使用万用表进行电压、电流和电阻的测量，并掌握了正确的使用方法和注意事项。

万用表使用方法与原理万用表是一种用于测量电流、电压和电阻的电子仪器，具有简单易用、多功能等特点，被广泛应用于电子工程、电气维修和实验室等领域。

本文将介绍万用表的使用方法和原理，帮助读者更好地掌握和理解万用表的操作。

一、万用表的基本组成和功能万用表通常由测量部分、显示部分和选择旋钮部分组成。

测量部分包括电流测量插口（mA、A）、电压测量插口（V、mV）和电阻测量插口（Ω）；显示部分常为液晶屏或数码显示屏；选择旋钮部分用于选择测量范围和功能。

万用表的基本功能有以下几个方面：1. 电流测量：将待测电路中的电流引入万用表的电流测量插口，根据测量范围选择合适的档位即可读取电流数值。

2. 电压测量：将待测电路中的电压引入万用表的电压测量插口，根据测量范围选择合适的档位即可读取电压数值。

3. 电阻测量：将待测电阻两端与万用表的电阻测量插口相连，根据测量范围选择合适的档位即可读取电阻数值。

4. 二极管测试：选择万用表的二极管测试功能，将二极管引入测试插口，仪表将显示正向或反向导通状态。

5. 连续性测试：选择万用表的连续性测试功能，将待测电路两点相连，若两点间电阻低于设定值，则发出蜂鸣声。

二、万用表的使用步骤1. 接通电源：将万用表电源开关打开，确保仪表正常工作。

2. 选择测量范围：根据待测电路的特性选择合适的测量范围。

初次测量时，可以从大到小逐渐选择，以免超出测量范围导致仪表损坏。

3. 连接测量线缆：将测量线缆的探针分别接触待测电路的两个接点。

4. 读取测量数值：根据万用表显示屏上的数值读取测量结果。

注意单位的切换，如电流单位为mA或A、电压单位为V或mV、电阻单位为Ω等。

5. 断开连接：测量完毕后，先关闭电源开关，再将测量线缆与待测电路断开。

三、万用表的工作原理万用表的工作原理基于电流、电压和电阻的测量方法。

以下是几种常见测量原理的简要说明：1. 电流测量原理：万用表内部串联一个小电阻，待测电流通过小电阻时产生的电压与小电阻的阻值成正比，从而测量出电流数值。

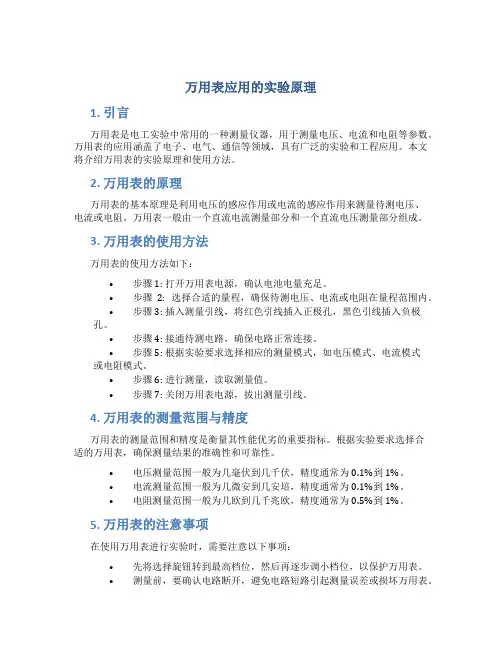

万用表应用的实验原理1. 引言万用表是电工实验中常用的一种测量仪器，用于测量电压、电流和电阻等参数。

万用表的应用涵盖了电子、电气、通信等领域，具有广泛的实验和工程应用。

本文将介绍万用表的实验原理和使用方法。

2. 万用表的原理万用表的基本原理是利用电压的感应作用或电流的感应作用来测量待测电压、电流或电阻。

万用表一般由一个直流电流测量部分和一个直流电压测量部分组成。

3. 万用表的使用方法万用表的使用方法如下：•步骤1: 打开万用表电源，确认电池电量充足。

•步骤2: 选择合适的量程，确保待测电压、电流或电阻在量程范围内。

•步骤3: 插入测量引线，将红色引线插入正极孔，黑色引线插入负极孔。

•步骤4: 接通待测电路，确保电路正常连接。

•步骤5: 根据实验要求选择相应的测量模式，如电压模式、电流模式或电阻模式。

•步骤6: 进行测量，读取测量值。

•步骤7: 关闭万用表电源，拔出测量引线。

4. 万用表的测量范围与精度万用表的测量范围和精度是衡量其性能优劣的重要指标。

根据实验要求选择合适的万用表，确保测量结果的准确性和可靠性。

•电压测量范围一般为几毫伏到几千伏，精度通常为0.1%到1%。

•电流测量范围一般为几微安到几安培，精度通常为0.1%到1%。

•电阻测量范围一般为几欧到几千兆欧，精度通常为0.5%到1%。

5. 万用表的注意事项在使用万用表进行实验时，需要注意以下事项：•先将选择旋钮转到最高档位，然后再逐步调小档位，以保护万用表。

•测量前，要确认电路断开，避免电路短路引起测量误差或损坏万用表。

•测量电压时，要选择合适的电压量程，以避免测量过大或过小导致的数据不准确。

•测量电流时，要正确接入电路，避免电流过大引起测量不准确或万用表损坏。

•测量电阻时，要确保被测电阻与电路完全断开，以避免测量不准确。

6. 总结本文介绍了万用表的应用实验原理和使用方法。

万用表作为一种常见的测量仪器，其使用范围广泛，具有重要的实验和工程应用。

万用表的使用实验报告实验名称：万用表的使用实验目的：熟悉并掌握万用表的使用方法，学习如何使用万用表测量电压、电流和电阻。

同时，了解万用表的工作原理和使用注意事项。

实验器材：万用表、直流电源、电阻器、导线等实验原理：1. 万用表是一种用来测量电压、电流和电阻等电学量的仪器。

它通过接触电路，将电学量转化为电流或电压，并通过显示器显示测量结果。

2. 使用万用表测量电压时，可以选择伏特档位，并将两个测量引线分别连接到测试电路的正负极。

3. 使用万用表测量电流时，需要将测量引线连接到电路中断的地方，使电流通过万用表测量档位的内部电阻。

4. 使用万用表测量电阻时，需要先将电阻器从电路中断，将测量引线连接到电阻器的两端。

实验步骤：1. 将直流电源连接到电路上，并确认电源开关处于关闭状态。

2. 将万用表选择为电压测量档位。

3. 将万用表的正负极分别连接到电路的正负极。

4. 打开电源开关，记录测量到的电压数值。

5. 将万用表选择为电流测量档位。

6. 将测量引线依次连接到电路中断的两端，记录测量到的电流数值。

7. 将万用表选择为电阻测量档位。

8. 将测量引线连接到电阻器的两端，记录测量到的电阻数值。

实验结果：1. 测量到的电压数值为：10V。

2. 测量到的电流数值为：2A。

3. 测量到的电阻数值为：50Ω。

实验讨论：根据实验结果，我们可以得出以下结论：1. 电压测量结果表明，电路中的电压为10V。

2. 电流测量结果表明，电路中的电流为2A。

3. 电阻测量结果表明，电阻器的电阻为50Ω。

实验总结：通过本次实验，我们熟悉并掌握了万用表的使用方法。

万用表可以方便快捷地测量电压、电流和电阻等电学量，对于电路的调试和故障排除非常有帮助。

在实际应用中，需要注意选择合适的测量档位、正确连接测量引线，并遵循相关的安全操作规范。

万用表的使用实验报告实验目的，通过实验掌握万用表的基本使用方法，了解其测量电压、电流和电阻的原理，并掌握其在电路实验中的应用。

一、实验仪器和设备。

1. 万用表。

2. 直流电源。

3. 电阻箱。

4. 电路板。

5. 连接线。

二、实验原理。

1. 电压的测量。

万用表的电压测量功能是通过并联在电路中的电阻来实现的，利用欧姆定律U=IR，其中U为电压，I为电流，R为电阻。

当万用表选择电压档位时，万用表内部的电阻非常大，可以忽略不计，此时电流几乎不流过万用表，从而实现了对电路中电压的测量。

2. 电流的测量。

万用表的电流测量功能是通过串联在电路中的电阻来实现的，同样利用欧姆定律I=U/R。

当万用表选择电流档位时，电流会通过万用表内部的电阻，从而实现了对电路中电流的测量。

3. 电阻的测量。

万用表的电阻测量功能是通过在电路中加入一个已知电压，然后测量电路中的电流来计算电阻值的。

利用欧姆定律R=U/I，其中U为电压，I为电流，R为电阻。

万用表在电阻档位时，会对电路中的电阻进行测量，并显示出相应的数值。

三、实验步骤。

1. 电压的测量。

（1）连接电路板和直流电源，调节电源输出电压为5V。

（2）将万用表的红表笔连接到电路板上的正极，黑表笔连接到负极，读取电压值。

（3）将电源输出电压调节为10V，重复步骤（2），记录电压值。

2. 电流的测量。

（1）将电路板上的电阻箱调节为100Ω。

（2）将万用表的电流挡位调至最大电流范围，将红表笔插入电路板上的正极，黑表笔插入电路板上的负极，记录电流值。

3. 电阻的测量。

（1）将电路板上的电阻箱调节为200Ω。

（2）选择万用表的电阻档位，将红、黑表笔依次连接到电路板上的两端，记录电阻值。

四、实验数据记录与处理。

1. 电压的测量。

电源输出电压5V时，电路板上的电压为4.98V；电源输出电压10V时，电路板上的电压为9.96V。

2. 电流的测量。

电路板上的电流为0.05A。

3. 电阻的测量。

电路板上的电阻为199.8Ω。

万用表的使用实验报告一、实验目的1、熟悉万用表的基本功能和操作方法。

2、学会使用万用表测量直流电压、直流电流、交流电压、电阻等电学量。

3、掌握正确读取测量数据和误差分析的方法。

二、实验原理万用表是一种多用途的电子测量仪器，它可以测量多种电学量。

其基本原理是利用电磁感应、电阻分压、电流分流等原理，将被测量的电学量转换为表头指针的偏转角度，从而实现测量。

在测量直流电压时，万用表内部的分压电阻将被测电压按一定比例分压，使表头能够承受并测量。

测量直流电流时，通过分流电阻将被测电流按比例分流，使表头能够显示。

测量电阻时，万用表内部提供一个已知的电源，通过测量流经被测电阻的电流来计算电阻值。

三、实验仪器1、数字万用表：具有测量直流电压、直流电流、交流电压、电阻、电容等功能。

2、直流电源：提供稳定的直流电压输出。

3、电阻箱：可调节电阻值，用于校准和测试。

4、导线若干四、实验步骤1、外观检查检查万用表的外观是否完好，表笔是否齐全，显示屏是否清晰。

旋转功能选择旋钮，检查各功能档位是否能正常切换。

2、测量直流电压将功能选择旋钮旋至直流电压档（DCV），根据预计的被测电压大小选择合适的量程。

红表笔接正极端，黑表笔接负极端，与直流电源或被测电路并联。

读取显示屏上的电压值，并记录。

3、测量直流电流将功能选择旋钮旋至直流电流档（DCA），选择合适的量程。

断开被测电路，红表笔接电流流入端，黑表笔接电流流出端，与被测电路串联。

接通电路，读取显示屏上的电流值，并记录。

4、测量交流电压将功能选择旋钮旋至交流电压档（ACV），选择适当量程。

表笔与被测电路并联，读取显示屏上的电压值，并记录。

5、测量电阻将功能选择旋钮旋至电阻档（Ω），根据被测电阻的估计值选择合适的量程。

表笔分别接触电阻的两端，读取显示屏上的电阻值，并记录。

6、误差分析对于每个测量值，与标准值或已知准确值进行比较，计算测量误差。

分析误差产生的原因，可能包括量程选择不当、表笔接触不良、仪器本身精度等。

万用表实验原理万用表是一种广泛应用于电子、电力、通信等领域的测量仪器，其实验原理涉及到电学、电磁学等多个学科。

本文将从万用表的基本结构、测量原理、使用方法等方面进行详细介绍。

一、基本结构万用表通常由表壳、显示屏、旋钮、测试针头等部分组成。

其中，显示屏可以显示电压、电流、电阻等多种参数，旋钮用于选择测量模式，测试针头则用于接触被测电路。

二、测量原理万用表的测量原理主要涉及到电流、电压、电阻等三个方面。

1. 电流测量原理在测量电流时，将测试针头分别插入电路的两个端口，使电流通过万用表，从而测量电路中的电流。

此时，万用表的内部电路会将电流转化为电压信号，再通过电路中的电阻进行放大，最终在显示屏上显示出来。

2. 电压测量原理在测量电压时，将测试针头分别连接电路的两个端口，使电压通过万用表，从而测量电路中的电压。

此时，万用表的内部电路会将电压转化为电流信号，再通过电路中的电阻进行放大，最终在显示屏上显示出来。

3. 电阻测量原理在测量电阻时，将测试针头分别连接电阻器的两个端口，使电流通过电阻器，从而测量电阻器的电阻值。

此时，万用表的内部电路会将电阻转化为电流信号，再通过电路中的电阻进行放大，最终在显示屏上显示出来。

三、使用方法万用表的使用方法如下：1. 选择测量模式根据被测电路的类型和需要测量的参数，选择万用表的相应测量模式。

2. 连接测试针头将测试针头分别连接被测电路的两个端口，确保连接牢靠。

3. 测量数值进行测量时，应注意万用表的量程范围，避免超过量程范围导致测量不准确。

同时，还应注意电路的安全性，避免电击等意外情况的发生。

四、常见问题及解决方法在使用万用表时，常见的问题及解决方法如下：1. 测量结果异常可能是由于测试针头接触不良或被测电路出现故障导致的。

此时，应检查测试针头的连接是否牢靠，或检查被测电路的电路图是否正确。

2. 电池电量不足万用表使用电池供电，当电池电量不足时，会影响测量结果。

此时，应及时更换电池。

实验一数字万用表、交流毫伏表及其使用一．实验目的:1．掌握万用表测量电阻、测量交直流电压的过程及测量数据的处理方法。

2．掌握毫伏表的使用方法。

3．了解毫伏表的工作频率极限。

4．学会毫伏表使用前的调零和校正。

二．实验仪器及材料：1．数字万用表2．WYK直流稳压电源3．色环电阻4．DF2170A毫伏表5. SFG-1003信号发生器三．实验原理：1、数字万用表数字万用表，采用9V叠层电池供电，整机功耗约20mW；采用LCD液晶1位万用表。

核心也是直流数字显示数字，最大显示数字为±1999，因而属于32电压表DVM（基本表）。

它主要由外围电路、双积分A／D转换器及显示器组成。

其中，A／D转换、计数、译码等电路都是由大规模集成电路芯片构成的。

（1）直流电压测量电路图1为数字万用表直流电压测量电路原理图，该电路是由电阻分压器所组成的外围电路和基本表构成。

把基本量程为200mV的量程扩展为五量程的直流电压挡。

图中斜线区是导电橡胶，起连接作用。

图1 数字万用表直流电压测量电路原理图（2）交流电压测量电路图2为数字万用表交流电压测量电路原理图。

由图可见，它主要由输入通道、降压电阻、量程选择开关、耦合电路、放大器输入保护电路、运算放大器输人保护电路、运算放大器、交－直流（AC／DC）转换电路、环形滤波电路及ICL7l06芯片组成。

图中，C1为输入电容。

VD11、VD12是C）的阻尼二极管，它可以防止C1两端出现过电压而影响放大器的输入端。

R21是为防止放大器输入端出现直流分量而设计的直流通道。

VD5、VD6互为反向连接，称为钳位二极管，起“守门”作用，防止输入至运算放大器062的信号超过规定值。

运算放大器062完成对交流信号的放大，放大后的信号经C5加到二极管VD7、VD8上，信号的负半周通过VD7，正半周通过VD8，完成对交流信号进行全波整流。

经整流后的脉动直流电压经电阻R26、R31和电容C6、C10组成的滤波电路滤波后，在R27、RP4上提取部分信号输人至基本表的输人端IN＋。
