ADI伺服电机控制解决方案

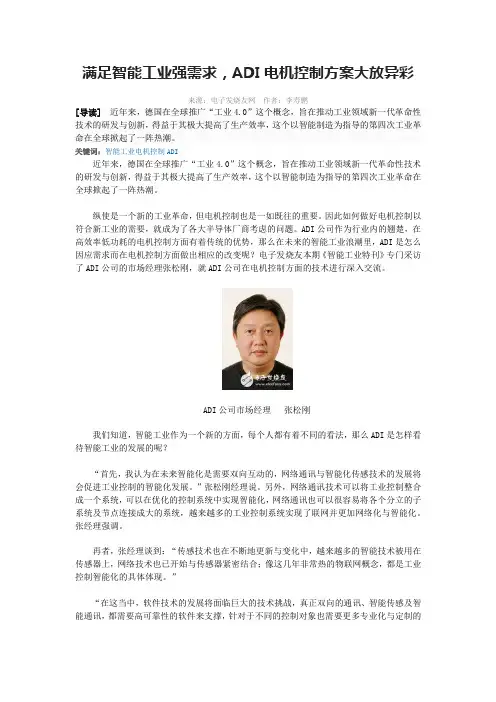

满足智能工业强需求，ADI电机控制方案大放异彩来源：电子发烧友网作者：李寿鹏[导读]近年来，德国在全球推广“工业4.0”这个概念，旨在推动工业领域新一代革命性技术的研发与创新，得益于其极大提高了生产效率，这个以智能制造为指导的第四次工业革命在全球掀起了一阵热潮。

关键词：智能工业电机控制ADI近年来，德国在全球推广“工业4.0”这个概念，旨在推动工业领域新一代革命性技术的研发与创新，得益于其极大提高了生产效率，这个以智能制造为指导的第四次工业革命在全球掀起了一阵热潮。

纵使是一个新的工业革命，但电机控制也是一如既往的重要。

因此如何做好电机控制以符合新工业的需要，就成为了各大半导体厂商考虑的问题。

ADI公司作为行业内的翘楚，在高效率低功耗的电机控制方面有着传统的优势，那么在未来的智能工业浪潮里，ADI是怎么因应需求而在电机控制方面做出相应的改变呢？电子发烧友本期《智能工业特刊》专门采访了ADI公司的市场经理张松刚，就ADI公司在电机控制方面的技术进行深入交流。

ADI公司市场经理张松刚我们知道，智能工业作为一个新的方面，每个人都有着不同的看法，那么ADI是怎样看待智能工业的发展的呢？“首先，我认为在未来智能化是需要双向互动的，网络通讯与智能化传感技术的发展将会促进工业控制的智能化发展。

”张松刚经理说。

另外，网络通讯技术可以将工业控制整合成一个系统，可以在优化的控制系统中实现智能化，网络通讯也可以很容易将各个分立的子系统及节点连接成大的系统，越来越多的工业控制系统实现了联网并更加网络化与智能化。

张经理强调。

再者，张经理谈到：“传感技术也在不断地更新与变化中，越来越多的智能技术被用在传感器上，网络技术也已开始与传感器紧密结合；像这几年非常热的物联网概念，都是工业控制智能化的具体体现。

”“在这当中，软件技术的发展将面临巨大的技术挑战，真正双向的通讯、智能传感及智能通讯，都需要高可靠性的软件来支撑，针对于不同的控制对象也需要更多专业化与定制的软件；另外，针对于工业应用复杂的现场及特定的条件，高温、高可靠性、需要隔离的器件也需要更多的新技术去支撑。

伺服电机驱动方案简介伺服电机是一种可以根据控制信号调整运动的电机。

它广泛应用于机械工程、自动化工程和机器人等领域。

本文将介绍伺服电机的驱动原理和常用的驱动方案。

伺服电机原理伺服电机由电机本体、编码器和驱动器组成。

电机本体负责产生力矩，编码器测量转子位置和速度，驱动器接受控制信号，并根据编码器的反馈信息控制电机的运动。

伺服电机的原理可以简单概括为以下几个步骤：1.控制器发送控制信号给驱动器。

2.驱动器接受信号并将其转换为电压或电流信号。

3.电流信号进入电机，产生力矩。

4.编码器测量电机的位置和速度，并将反馈信息发送回驱动器。

5.驱动器根据反馈信息调整控制信号，保持电机运动与目标位置或速度一致。

常用的伺服电机驱动方案1. PWM驱动方案PWM（脉宽调制）是一种常用的伺服电机驱动方案。

它通过控制PWM信号的占空比来调节电机的转速和运动方向。

PWM信号的占空比与电机的输出力矩成正比。

通常情况下，占空比越大，输出力矩越大，电机转速越快。

使用PWM驱动伺服电机的优点是驱动电路简单，成本低廉。

但缺点是无法实现精确的位置控制，只能达到较粗略的速度和力矩控制。

2. 脉冲方向驱动方案脉冲方向驱动方案是一种更高级的伺服电机驱动方式。

它通过控制脉冲信号的频率和脉冲数量来实现精确的位置和速度控制。

在脉冲方向驱动方案中，控制器发送脉冲信号，每个脉冲表示电机转动一个固定的角度。

脉冲的频率表示电机的转速，脉冲的数量表示电机的运动距离。

脉冲方向驱动方案的优点是可以实现高精度的位置和速度控制。

缺点是需要控制器发送连续的脉冲信号，并且在高速运动时容易产生误差。

3. 矢量控制方案矢量控制方案是一种更为复杂和高级的伺服电机驱动方式。

它采用数学模型和反馈控制算法来实现更精确的位置、速度和力矩控制。

在矢量控制方案中，控制器根据电机的数学模型和反馈信息计算出合适的电流信号，并将其发送给驱动器。

驱动器根据电流信号控制电机的力矩输出，同时根据编码器的反馈信息调整控制信号，使电机的运动与目标位置或速度一致。

ASDA伺服调试指南ASDA伺服是一种先进的控制系统，广泛用于工业自动化、机械加工和自动化设备等领域。

在使用ASDA伺服控制系统前，需要对其进行调试和优化，以确保其正常工作并达到最佳性能。

下面是ASDA伺服调试指南，帮助用户进行更有效的调试。

一、硬件连接1.确保所有的电缆和连接器都正确连接，并且没有松动或断裂。

2.检查电源供应是否稳定，电压波动范围在允许范围内。

3.确保伺服电机与伺服控制器之间的连接正确，并且电机型号与伺服控制器参数设置一致。

4.检查伺服控制器的安装位置是否合适，不受外部干扰和电磁干扰。

5.确保伺服系统的接地良好，减少影响信号传输和保护系统的外部干扰。

二、参数设置1.在开始调试前，需要将伺服控制器的相关参数设置为默认值，以避免出现误操作或误解。

2.根据实际应用需求，设置伺服控制器的运动参数，包括速度、加速度、减速度等。

3.设置伺服电机的PID参数，保证其在运动过程中的响应速度和控制精准度。

4.根据实际负载情况，设置伺服控制器的额定电流、电压和功率参数，以保证伺服系统的正常工作和运行稳定。

5.设置伺服系统的限位保护参数，保证在应用过程中不会出现超速、超载等异常情况。

三、调试步骤1.手动调试：首先进行手动调试，通过手动操作伺服电机，观察伺服系统的运动情况，包括速度、力矩、位置等。

2.自动校准：进行自动校准，让伺服系统自动检测和校准参数，以确保伺服系统的正常工作。

3.运动测试：进行运动测试，以验证伺服系统的运动性能和运行稳定性，包括速度、加速度、减速度等参数。

4.负载测试：进行负载测试，模拟实际负载情况，测试伺服系统的响应速度、控制精度和运行稳定性。

5.故障诊断：在调试过程中，如果出现异常情况或故障，需要及时进行故障诊断和处理，以确保伺服系统正常工作。

四、性能优化1.优化PID参数：根据实际应用需求和运动性能要求，调整伺服电机的PID参数，以提高运动响应速度、位置控制精度等。

2.优化运动参数：根据实际负载情况和运动速度要求，调整伺服系统的运动参数，包括速度、加速度、减速度等。

伺服电机控制方案简介伺服电机是一种能够精确控制转速和位置的电机。

它可以根据输入的控制信号，与机械装置进行闭环控制，实现高精度的运动控制。

本文将介绍一种常见的伺服电机控制方案。

控制原理伺服电机的控制原理是通过闭环反馈控制实现的。

系统中的编码器会不断检测电机的转动角度，并将实际转动角度与目标转动角度进行比较。

根据比较结果，控制器会发出控制信号，驱动电机转动，使实际转动角度趋向于目标转动角度。

控制器选择在伺服电机控制方案中，控制器的选择非常重要。

控制器需要有足够的性能来实时处理编码器的反馈信号，并根据反馈信号进行控制。

常见的控制器包括单片机、PLC和DSP等。

控制信号控制器输出的控制信号通常是脉冲信号，用来控制电机的转动。

控制信号的频率和占空比决定了电机的转速和转向。

控制信号通常由控制器的计数器产生。

闭环控制伺服电机控制方案中的核心是闭环控制。

闭环控制通过不断调整控制信号，使得实际转动角度与目标转动角度之间的误差趋向于0。

闭环控制可以通过PID控制算法实现，也可以使用其他算法。

PID控制算法PID控制算法是一种常用的闭环控制算法。

PID是比例、积分和微分三个控制参数的缩写。

用公式表示为：控制信号 = Kp * 偏差 + Ki * 积分项 + Kd * 微分项。

其中，Kp、Ki和Kd是控制参数，偏差是实际转动角度与目标转动角度之间的差值，积分项是偏差的累加值，微分项是偏差的变化率。

实际应用伺服电机广泛应用于工业自动化领域，如机器人、CNC加工设备、印刷设备等。

伺服电机的精确控制能力使得机器人能够执行复杂的任务，CNC加工设备能够实现高精度的加工，印刷设备能够实现高质量的印刷。

总结伺服电机控制方案通过闭环反馈控制实现高精度的运动控制。

控制器选择、控制信号、闭环控制和实际应用是伺服电机控制方案的关键要素。

合理选择控制器，并根据实际需求调整控制参数，可以实现满足要求的伺服电机控制。

以上就是伺服电机控制方案的简要介绍，希望能对您有所帮助。

伺服电机调节方法
伺服电机调节方法如下：
1.初始化参数：在接线之前，需要初始化参数。

在控制卡上选好控制方式，将PID参数清零，然后让控制卡上电时默认使能信号关闭，保存此状态，确保控制卡再次上电时即为此状态。

2.接线：将控制卡断电，连接控制卡与伺服之间的信号线。

必须要接的信号线包括控制卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。

3.试方向：对于一个闭环控制系统，如果反馈信号的方向不正确，后果肯定是灾难性的。

通过控制卡打开伺服的使能信号，这时伺服应该以一个较低的速度转动，这就是所谓的“零漂”。

确认给出正数，电机正转，编码器计数增加；给出负数，电机反转转，编码器计数减小。

4.抑制零漂：在闭环控制过程中，零漂的存在会对控制效果有一定的影响，所以最好将其抑制住。

5.建立闭环控制：再次通过控制卡将伺服使能信号放开，在控制卡上输入一个较小的比例增益，至于多大算较小，这只能凭感觉了，如果实在不放心，就输入控制卡能允许的最小值。

伺服电机的参数调节方法伺服电机作为一种高精度控制器，其参数的调节方法对其性能具有非常重要的影响。

通过恰当地调节电机的参数，可以使其达到更高的精度和响应速度。

在本文中，我们将介绍伺服电机参数调节的方法。

一、伺服电机参数的意义1. 比例增益(KP)比例增益是电机输出与误差之间的比例系数。

它可以调节电机的灵敏度和控制响应速度。

比例增益越大，控制效果越好，但过大会导致震荡和不稳定。

相反，比例增益过小将导致电机偏差过大，精度和响应速度下降。

2. 积分时间(TI)积分时间是指误差累积对输出的影响时间，是衡量电机回归能力的重要参数。

当电机输出大于误差时，积分时间越长，电机响应越大，误差越小。

相反，积分时间过短会导致电机无法稳定工作。

3. 微分时间(TD)微分时间是误差变化速率对电机输出的影响时间，可以调节电机的“智能度”。

在实际应用中，微分时间通常为0.1倍的积分时间。

当微分时间过大时，将导致电机响应迟缓和不稳定。

二、伺服电机参数的调节方法1. 比例增益(KP)参数调节方法（1）先将积分时间和微分时间调节到最小。

（2）逐渐增加比例增益，直到电机出现震荡或不稳定。

此时再将比例增益减小到震荡停止或不稳定的状态。

（3）再次逐渐增加比例增益，直到电机产生震荡或不稳定，并将比例增益减小到震荡停止或不稳定的状态。

（4）重复步骤（3）直到电机稳定工作。

2. 积分时间(TI)参数调节方法（1）先将比例增益和微分时间调节到最小。

（2）逐渐增加积分时间，直到电机达到最佳位置控制。

（3）增加积分时间将导致大的调节误差，如果电机无法达到最佳位置控制，则缩短积分时间。

（4）重复步骤（3）直到电机达到最佳位置控制。

3. 微分时间(TD)参数调节方法（1）先将比例增益和积分时间调节到最小。

（2）逐渐增加微分时间，直到电机达到最佳位置控制。

（3）如果微分时间太长，则会导致电机对小的误差变化过于敏感，从而降低稳定性。

（4）重复步骤（3）直到电机达到最佳位置控制。

伺服电机的控制方法伺服电机是一种用于精确控制运动的电动机。

它具有高度可控性和精度，被广泛应用于机械、自动化和工业领域。

为了实现对伺服电机的精确控制，需要采用一种合适的控制方法。

本文将介绍几种常见的伺服电机控制方法。

1.位置控制：位置控制是最常见的伺服电机控制方法之一、通过测量电机转子的角度或位移，将其与期望位置进行比较，并根据差值调整电机运动，以达到精确的位置控制。

位置控制可以通过反馈设备（如编码器或传感器）来实现，以便在实时监测和调整电机位置。

2.速度控制：速度控制是一种将伺服电机运动速度保持在设定值的控制方法。

通过测量电机转子的速度，并将其与期望速度进行比较，控制电机的输出电压和频率，以达到所需的运动速度。

速度控制也可以通过反馈设备来实现，以实时调整电机的输出和速度。

3.扭矩控制：扭矩控制是一种以保持电机输出扭矩在设定值的控制方法。

通过测量电机输出的扭矩，并与期望扭矩进行比较，控制电机的输出电流和电压，以保持所需的扭矩输出。

扭矩控制可以通过反馈设备（如扭矩传感器）来实现，以实时调整电机的输出和扭矩。

4.力控制：力控制是一种将伺服电机输出力保持在设定值的控制方法。

通过测量电机输出的力，并将其与期望力进行比较，控制电机的输出电流和电压，以保持所需的力输出。

力控制可以通过反馈设备（如力传感器）来实现，以实时调整电机的输出和力。

5.轨迹控制：轨迹控制是一种将伺服电机按照预定的运动轨迹进行控制的方法。

通过定义电机运动的轨迹，以及所需的速度、加速度和减速度等参数，控制电机按照轨迹进行运动。

轨迹控制可以通过编程的方式实现，以根据所需的轨迹生成控制指令。

6.模型预测控制：模型预测控制是一种基于数学模型对伺服电机进行控制的方法。

通过建立电机和机械系统的动态模型，并预测未来的运动和行为，通过调整控制指令实现对电机的精确控制。

模型预测控制通常需要高级的控制算法和计算能力，可以在复杂的应用场景中实现更高的控制精度。

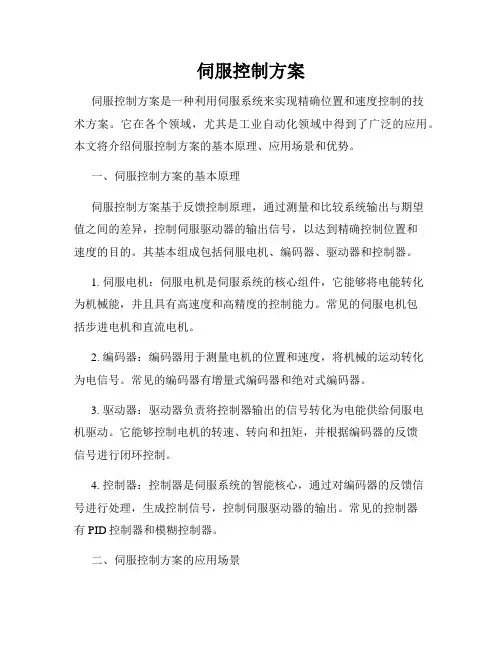

伺服控制方案伺服控制方案是一种利用伺服系统来实现精确位置和速度控制的技术方案。

它在各个领域，尤其是工业自动化领域中得到了广泛的应用。

本文将介绍伺服控制方案的基本原理、应用场景和优势。

一、伺服控制方案的基本原理伺服控制方案基于反馈控制原理，通过测量和比较系统输出与期望值之间的差异，控制伺服驱动器的输出信号，以达到精确控制位置和速度的目的。

其基本组成包括伺服电机、编码器、驱动器和控制器。

1. 伺服电机：伺服电机是伺服系统的核心组件，它能够将电能转化为机械能，并且具有高速度和高精度的控制能力。

常见的伺服电机包括步进电机和直流电机。

2. 编码器：编码器用于测量电机的位置和速度，将机械的运动转化为电信号。

常见的编码器有增量式编码器和绝对式编码器。

3. 驱动器：驱动器负责将控制器输出的信号转化为电能供给伺服电机驱动。

它能够控制电机的转速、转向和扭矩，并根据编码器的反馈信号进行闭环控制。

4. 控制器：控制器是伺服系统的智能核心，通过对编码器的反馈信号进行处理，生成控制信号，控制伺服驱动器的输出。

常见的控制器有PID控制器和模糊控制器。

二、伺服控制方案的应用场景伺服控制方案在工业自动化中有着广泛的应用，其中包括以下几个领域：1. 机械加工：伺服控制方案可以应用于机床、数控切割机、激光切割机等机械加工设备，实现高精度的位置和速度控制，提高加工精度和效率。

2. 机器人技术：伺服控制方案在机器人领域中扮演着重要的角色。

它可以实现机械臂的精准定位、灵活运动以及跟踪等功能，广泛应用于工业装配线、物流仓储等领域。

3. 包装印刷：伺服控制方案在包装印刷领域中可以实现包装材料的高速度、高精度的定位和运动控制，提高生产效率和质量稳定性。

4. 纺织制造：伺服控制方案可以用于纺织机械的控制，实现各种花型的编织、绣花等功能，提高生产效率和产品质量。

三、伺服控制方案的优势伺服控制方案相比于传统的开环控制具有以下几个明显的优势：1. 高精度：伺服控制方案能够实现高精度的位置和速度控制，控制精度可达到亚微米级别，满足各种高精密加工需求。

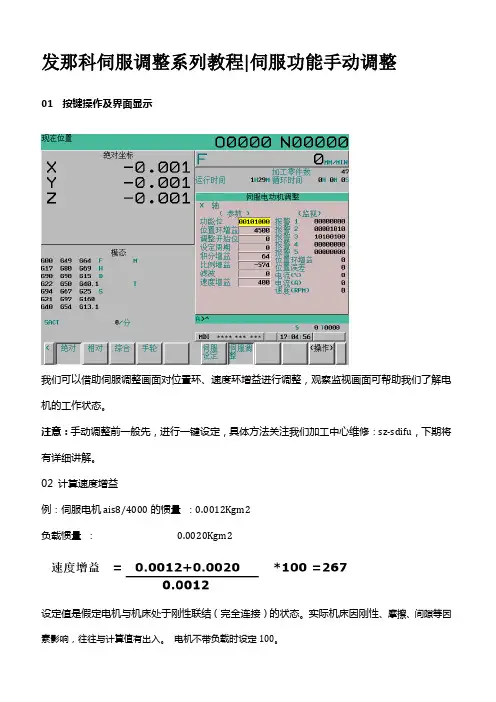

发那科伺服调整系列教程|伺服功能手动调整01按键操作及界面显示我们可以借助伺服调整画面对位置环、速度环增益进行调整，观察监视画面可帮助我们了解电机的工作状态。

注意：手动调整前一般先，进行一键设定，具体方法关注我们加工中心维修：sz-sdifu，下期将有详细讲解。

02 计算速度增益例：伺服电机ais8/4000的惯量：0.0012Kgm2负载惯量： 0.0020Kgm2设定值是假定电机与机床处于刚性联结（完全连接）的状态。

实际机床因刚性、摩擦、间隙等因素影响，往往与计算值有出入。

电机不带负载时设定100。

手动调整速度增益先设定速度增益为100（参数2021=0），每次增加100（或50），具体要根据电机大小和负载决定。

直到电机出现振动。

此时停止增大增益。

一般情况下，设定值为此时设定值的70%。

03调整位置环增益调整位置环增益以一定的速度驱动机床移动，观察伺服调整画面右侧的“位置环增益”，确认位置环增益显示数值是否正确。

确认画面显示的位置环增益，一般情况下应该和参数1825设定值一致。

进行插补的各个伺服轴位置环增益必须设定一致，只做定位控制的伺服轴位置环增益可以不同。

位置环增益手动调整对于位置环增益，直接影响工件的精度，半闭环建议设定为5000，全闭环推荐值3000。

如果机床不振动可参照次数值设定，如有振动可适当减小。

04测定电机的负载电流测定电机的负载电流伺服电机的实际电流，显示在伺服调整画面的右下方，可用来测定电机在轴移动和停止时的电流值。

●以一定速度驱动轴移动，测定实际电流。

λ●在以一定速度移动或停止时，负载电流一般不超过100%，当负载电流超过100%时，必须按照伺服电机规格说明书中规定的过载断续运行时间运行。

λ●停止时电流显示是实际电流的1~0.86倍。

λ●显示值是额定电流的百分比。

05速度环的调整快速运行，主要考虑冲击，时间常数设定的过小，则冲击太大；时间常数设定的过大，加速太慢，效率又过低。

伺服电机增益调整的原理及方法伺服电机控制系统是现代自动化领域中常用的一种控制方式，可以实现精确的位置、速度和力矩控制。

在使用伺服电机时，通过调整其增益参数可以提高系统的性能和稳定性。

增益调整原理：伺服电机的增益调整是通过调整PID控制器的参数来实现的。

PID控制器是由比例（P）、积分（I）和微分（D）三个部分组成的，通过对这三个参数的调整，可以达到对伺服电机的控制精度和稳定性的要求。

1.比例控制（P）：比例控制参数决定输出信号与输入信号的线性关系，若比例增益过大，则会导致输出信号波动较大，系统不稳定；若比例增益过小，则会导致输出信号不能快速响应输入信号的变化。

2.积分控制（I）：积分控制参数用来消除系统存在的稳态误差，积分增益越大，稳态误差越小；但是积分增益过大会导致系统产生过冲和震荡。

3.微分控制（D）：微分控制参数用于预测系统的未来状态，从而减小输出的超调量。

当微分增益较大时，系统对输入信号的快速变化会产生较大的干扰，导致输出信号不稳定。

增益调整方法：1.手动方法：在实际应用中，可以通过手动调整增益参数的方法进行调试。

首先选择一个适当的比例增益值，然后增加积分增益值以消除系统的稳态误差，最后适当增加微分增益值来提高系统的稳定性。

2. Ziegler-Nichols方法：这是一种经典的自整定方法，通过试探法来选择合适的增益参数。

首先将所有增益参数设为0，然后逐步增加比例增益，当系统发生震荡时记录比例增益的值，然后根据震荡周期计算出积分增益和微分增益。

这种方法相对简单，但需要进行多次试验来得到准确的结果。

3. 频域方法：通过对伺服电机系统进行频域分析，可以得到系统的频率响应曲线。

根据曲线的特性，可以选择合适的增益参数。

常用的频域分析方法有Bode图法、Nyquist图法和根轨迹法等。

这些方法需要较强的数学基础和系统理论知识。

总结：伺服电机增益调整是一个相对复杂的过程，需要根据实际应用情况和系统需求来进行选择。
