什么是螺杆式冷水机组什么是螺杆式冷水机组螺杆式冷水机组是以各种形式的螺杆压缩机为主机的冷水机组。
它是由螺杆式制冷压缩机、冷凝器、蒸发器、热力膨胀阀、油分离器以及自控元件和仪表等组成的组装式制冷装置。
螺杆式冷水机组的特点1、基建造价低（1)占地少：蒸发器、冷凝器已紧凑地组成一整体，不再另外占用面积，再加上机组简单而不需较大检修空间，因此可大大缩小机房的占地面积。
（2)基础简单：由于螺杆制冷机振动很小，因而基础简单可以将机房靠近用冷地点，亦可在各层楼放置，这在高层建筑空调系统里，可大大降低泵的扬程，减少安装与运行费用。
2.安装调试方便、运行维修费用低由于是整体机组一次安装，接水接电即成，减少了安装调试工作量，且操作简单、安全，与往复式相比较，其调节灵活，易损件少，使维修费用降低。
3.运行费用低4.适合于制成热泵机组由于热泵运行工况的压力比较大，这样采用螺杆式冷水机组就比较合适。
而且，螺杆式压缩机气温度低，冷凝器结垢情况比活塞式低得多，有助于保持较高的传热效率与运转稳定性。
螺杆式冷水机组的原理螺杆式冷水机组是以采用螺杆式压缩机而命名的，冷媒在蒸发器内与载冷剂充分换热并气化后，经压缩机进行绝热压缩，变成高温高压状态。
被压缩后的气体冷媒进入冷凝器中，经冷凝放热后变为液态冷媒，液态冷媒经节流阀膨胀并吸热变成气液混合物。
其中低温低压下的液态冷媒在蒸发器中吸收载冷剂（水或其他溶液）的热量，再次成为气态冷媒并重新进入压缩机开始新的压缩循环过程。
螺杆式冷水机组的优点1、结构简单，运动部件少，易损件少，仅是活塞式的1/10，故障率低，寿命长2、圆周运动平稳，低负荷运转时无“喘振”现象，噪音低，振动小3、压缩比可高达20，EER 值高4.调节方便，可在10%~100%范围内无级调节，部分负荷时效率高，节电显著5、体积小，重量轻，可做成立式全封闭大容量机组6、对湿冲程不敏感7、正压运行，不存在外气侵入腐蚀问题螺杆式冷水机组的适用范围水冷螺杆式冷水机组用途十分广泛，使用于吸塑业、塑胶业、电镀业、电子工业、养鱼业、建筑业、机械工业、五金业、化工业、制药、食品加工及保鲜等许多行业。

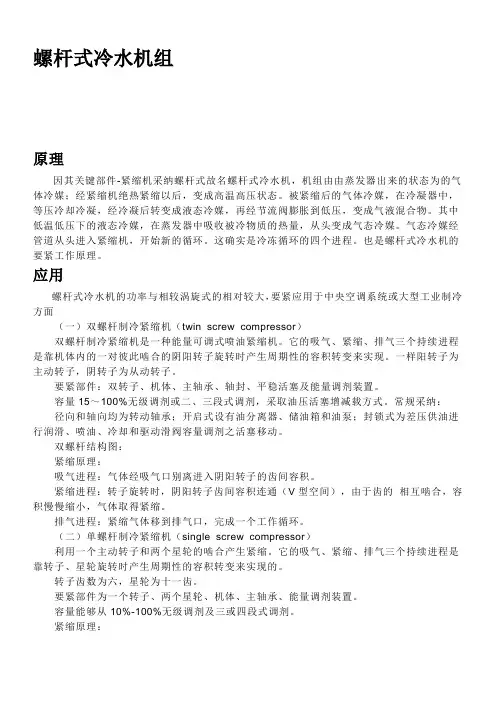

螺杆式冷水机组原理因其关键部件-紧缩机采纳螺杆式故名螺杆式冷水机，机组由由蒸发器出来的状态为的气体冷媒；经紧缩机绝热紧缩以后，变成高温高压状态。
被紧缩后的气体冷媒，在冷凝器中，等压冷却冷凝，经冷凝后转变成液态冷媒，再经节流阀膨胀到低压，变成气液混合物。
其中低温低压下的液态冷媒，在蒸发器中吸收被冷物质的热量，从头变成气态冷媒。
气态冷媒经管道从头进入紧缩机，开始新的循环。
这确实是冷冻循环的四个进程。
也是螺杆式冷水机的要紧工作原理。
应用螺杆式冷水机的功率与相较涡旋式的相对较大，要紧应用于中央空调系统或大型工业制冷方面（一）双螺杆制冷紧缩机（twin screw compressor）双螺杆制冷紧缩机是一种能量可调式喷油紧缩机。
它的吸气、紧缩、排气三个持续进程是靠机体内的一对彼此啮合的阴阳转子旋转时产生周期性的容积转变来实现。
一样阳转子为主动转子，阴转子为从动转子。
要紧部件：双转子、机体、主轴承、轴封、平稳活塞及能量调剂装置。
容量15～100%无级调剂或二、三段式调剂，采取油压活塞增减载方式。
常规采纳：径向和轴向均为转动轴承；开启式设有油分离器、储油箱和油泵；封锁式为差压供油进行润滑、喷油、冷却和驱动滑阀容量调剂之活塞移动。
双螺杆结构图：紧缩原理：吸气进程：气体经吸气口别离进入阴阳转子的齿间容积。
紧缩进程：转子旋转时，阴阳转子齿间容积连通（V型空间），由于齿的相互啮合，容积慢慢缩小，气体取得紧缩。
排气进程：紧缩气体移到排气口，完成一个工作循环。
（二）单螺杆制冷紧缩机（single screw compressor）利用一个主动转子和两个星轮的啮合产生紧缩。
它的吸气、紧缩、排气三个持续进程是靠转子、星轮旋转时产生周期性的容积转变来实现的。
转子齿数为六，星轮为十一齿。
要紧部件为一个转子、两个星轮、机体、主轴承、能量调剂装置。
容量能够从10%-100%无级调剂及三或四段式调剂。
紧缩原理：吸气进程：气体通过吸气口进入转子齿槽。
约克螺杆式冷水机组特点介绍YS机组采用先进设计，各部件精确匹配，运行高效可靠，操作简单，维修方便。
一、MILLENNIUM微电脑图形动画控制中心（见下图）先进的控制最大的优势是提高了机组的控制精度，同时预防性维护保养的设计从根本上避免了机组恶性事故的可能，使机组的可靠性达到了最高。
机组标准配置先进的MILLENNIUM微电脑图形动画控制中心，采用现代化微电子技术，优化机组控制逻辑，大大提高运行效率。
该控制中心具有独特的安全控制逻辑，确保冷水机组避免发生任何破坏性的故障。
其显示屏采用全屏图形动画显示，有中文、英文等多种文字可供选择。
并可选用英制或公制，实时显示机组的运行状态，参数和控制信息全部显示在一个界面内（见下图），操作方便简单。
此外该控制中心可配置YORK ISN楼宇自控系统，可将冷水机组空气侧和楼宇自控结合起来，大大提升用户的使用品质。
微电脑控制中心可实现如下先进控制：1、冷冻水出口温度控制：（1）用数字键输入设定值，可精确到0.050C，高于常规机组20倍，避免了冷冻水温度偏低带来的浪费。
（2）通过显示屏可校核实际温度和设定温度。
（3）与约克ISN楼宇自控系统联网，具有标准运程重设功能，可选配模拟信号，或其他预定的遥控信号。
（4）远程重设范围可调（达11.10C）。
2、信息监测电脑控制中心可监测和直观显示几十中种机组运行参数1) 运行状态冷冻出水温度冷冻回水温度蒸发器压力冷凝器压力冷却出水温度冷却回水温度蒸发器饱和温度冷凝器饱和温度排气温度油温油压限流设定值电机电流百分比运行时间压缩机启动次数压缩机电机状态油路电磁阀状态启动开关状态冷冻水流开关状态引射电磁阀状态防止重复启动时间油分离器低油位状态操作模式(本地,遥控,维修)2) 运行代码一切正常 RTC电池故障最小滑阀位置冷凝器高压限定在实施中油过滤器堵塞电流限值在实施中高油温>1850F 蒸发器低压限定在实施中雪种充注过量延时2分钟重新启动高压传感器故障3) 安全保护性停机代码一切正常电源故障蒸发器压力过低油压或冷凝器的传感器故障油压过低排气温度过高冷凝器压力过高辅助安全保护装置使之停机油温过高液流温度过高蒸发器压力过高蒸发器的传感器或探头故障热电偶开路马达相电流不平衡油分离器油位过低排气温度传感器故障止推轴承探头故障启动器故障被探测到4) 周期性停机代码一切正常水流开关故障防止重复启动导叶马达打开水温过低电源故障油温过低滑阀位置>10%不能开机线电压过低AC 电压过低机组周期性停机多台机组时的周期性停机内部时钟使之停机马达控制器--外部复位（以上参数可能因机型不同而各异）3、信息打印为了方便起见，打印机可以很容易的直接与控制中心相连，控制中心可以按预定时间间隔自动打印记录，无须操作人员操心。
YBW系列水冷柜式空调机组水冷柜式空调机组适用范围广可满足工商业的各项需要。
皮带驱动,机外余压可调。
可选配二组三级电加热,此外 YBW33A , 44A 可选配送风箱; YBW66B , 80B , 90B , 100B , 110B , 130B , 145B 可选配热水盘管。
风机,电机悬浮式设计风机、电机采用最新悬浮式设计,可大大降低运行噪声且方便维修。
运行宁静采用涡旋式压缩机,运行平静,噪声低。
风机和电机采用悬浮式设计,保证机组的最小振动和噪声。
标配橡胶减震垫降低噪声。
安全可靠多个独立制冷回路,单个回路发生故障时,不影响其余回路。
机组包括压缩机过载保护、电机过热保护、外部连锁保护、高低压保护。
控制器故障代码详细明了,方便判断并排除故障。
机组特点效率高YBW33A , 44A , 50B 采用高效套管式换热器,制冷剂和水对流换热,冷却效果好。
YBW66~180B 均采用高效壳管式换热器,水走管程,可长时间保持机组高能效比及稳定性。
各部件优化匹配,保证发挥最大效能。
优化空气流动结构,提高换热效能。
长寿耐用壳体采用环氧树脂喷漆,保证外壳不会锈蚀。
YBW33A , 44A , 50B 采用大管径套管式冷凝器,不易结垢,长寿耐用。
YBW66~180B 采用壳管式冷凝器,可人工清洗,清洗方便,使用寿命长。
安装方便整装式设计,结构紧凑,占地省。
自由回风。
YBW33A , 44A , 50B 两边均可接管, YBW66~180B可选择左右接管。
机组顶部加装吊环(YBW160B , 180B 除外,方便吊装,双风机,体积小,重量轻,安装方便。
维修方便机组设有检修窗,方便维修。
机组前面板由四块组成,方便拆卸,有利于维修。
机组命名约克 YBW 系列水冷柜式空调设计成能直接送风或通过风管送风来达到调节室内环境的目的,共有 12个型号,包括两个系列,其中 A 系列 2个型号, B 系列 10个型号制冷量从 30kW 到 180kW 。
约克------全球最大的独立暖通空调和冷冻设备专业制造公司，于1874年在美国宾夕法尼亚州的约克郡正式成立。
一百三十年来，约克公司的生产技术务网络不断拓展，至今在世界各地已拥有数以百计的公司、生产厂房及附属机构。
今天的约克已被公认为世界制冷技术应用领域的先导。
我们产品之应用甚为广泛，主要可分为民用、商用及工业冷冻设备三大类。
民用设备为住宅提供各式各样的分体式空调机组及小型冷水机组。
商用设备包括各种大型商用冷水机组、空气处理机组及群控设备和小型商用设备，工业冷冻设备主要提供各种螺杆式压缩机，配套制冷系统，冷藏库及食品冷冻设备，人造冰雪运动场设备等。
我们公司在暖通空调和冷冻设备行业中的领导地位，可从世界各地主要建设的信赖及选用中得到铁证。
无论在深海游弋的美国潜艇、克里姆林宫、英伦海峡隧道、纽约世界贸易中心、悉尼歌剧院、沙特阿拉伯的大清真寺、香港中环广场、马来西亚的吉隆坡国家石油大楼、迪拜塔，还是世界各地的麦当劳餐厅，均对我们的设备委以重任。
我们在中国已建立了以上海、北京、泉州、广州、深圳、武汉、为中心辐射整个中国市场的销售网络，通过二十几个销售办事处、二十多个销售代表处，已为中国数以千计的大中型酒店、商业大厦、购物中心、工厂及医院提供了优质的空调和冷冻设备。
从中央电视台、国家大剧院、T3航站楼、国家图书馆、国家会议中心、国家体育馆我们的空调都在为他们提供舒适的环境作保障。
为了满足中国市场不断发展的需求，从一九九五年底至一九九六年底，我们先后在中国广东省清远市和江苏省无锡市组建了由约克公司绝对控股的两家合资厂。
成立于1995年约克广州空调冷冻设备有限公司工厂占地面积近5万平方米，拥有员工超过650人，现产品有：空气处理机YSM、YDB、YSE、Y AH系列；风机盘管YGFC；水冷柜机YEW、YBW系列；小型冷水（热泵）机组YGCC、YBDB、YMAC、YCAB、YHAC、YCAE、YWHA系列；分体空调豪克；大型风冷冷水机组YEAJ；风冷热泵机组AWHC等。
约克螺杆式冷水机组面板操作说明书文章标题：深度解析约克螺杆式冷水机组面板操作说明书序在工业领域中，冷水机组是一种常见的设备，它们在空调系统中起着至关重要的作用。
而约克螺杆式冷水机组作为其中的一种，其面板操作说明书更是每一个使用者必须要了解和掌握的内容。
本文将深入探讨约克螺杆式冷水机组的面板操作说明书，从简单的操作入手，逐步深入，帮助读者更好地理解和掌握这一重要内容。
一、初识约克螺杆式冷水机组约克螺杆式冷水机组是一种高效节能的制冷设备，广泛应用于工业和商业领域。
其面板操作说明书是使用者学习如何正确操作和维护设备的重要指南，不可忽视。
1.1 面板操作说明书的作用约克螺杆式冷水机组面板操作说明书包含了设备的基本参数、运行指示、故障排除等内容，对于使用者而言，它是学习和掌握设备操作的重要参考资料。
通过仔细阅读和理解说明书，用户能够更好地了解设备的工作原理和操作流程，确保设备的正常运行。
1.2 重要性与必要性面板操作说明书是约克螺杆式冷水机组的“使用手册”，其中所包含的内容涵盖了设备的方方面面。
使用者必须深入理解和掌握面板操作说明书中的内容，这不仅可以帮助其更好地操作设备，还能在设备出现故障时快速准确地排除故障，确保设备的安全稳定运行。
二、深入了解面板操作说明书2.1 基本操作流程约克螺杆式冷水机组面板操作说明书首先介绍了设备的基本操作流程，包括开机与关机步骤、调节温度与湿度等功能。
使用者需要仔细阅读并按照操作说明书中的指引来操作设备，确保每一个步骤都得到正确执行。
2.2 运行参数与指示在面板操作说明书中，约克螺杆式冷水机组的各项运行参数和指示都有详细的说明。
使用者需要了解各个参数的含义与作用，并且能够根据指示来进行相应的调整和操作。
2.3 故障排除与维护面板操作说明书还包含了设备常见故障的排除方法和维护建议，这对于保证设备的正常运行至关重要。
使用者应该仔细学习和理解这部分内容，以便在设备出现故障时能够迅速作出正确的反应，保障设备和生产的安全。
