实验台产品材质与结构设说明一、全钢结构实验台设计说明实验台是各个行业实验室基础装备之一，全钢制实验台是新一代环保产品，无毒、无味、无污染，确保实验室操作人员的安全与健康。
400/450mm*（H）1800mm侧板、顶板、底板采用 1.0mm厚冷轧钢板，通过冲压折弯工艺加阿克苏·诺贝尔环氧树脂粉末喷涂。
厚浮法白色透明玻璃。
阿克苏·诺贝尔环氧树脂粉末为防止实验药品、试剂等使用安全上下门配有锁具合金材料。
采用不锈钢亚光拉手或铝合金条形拉手药品安全储存柜是实验室存放各种化学药品和试剂必备的功能型柜体。
确保实验室操作人员的安全性。
药品安全储存柜分为普通型药品安全储存柜、挥发型药品安全储存柜，柜体内部采用了防腐材料制作，可抗各种腐蚀性液体、气体的侵蚀，同时设计了多层可调节的活动层板对挥发性气体设计安装了定时、自动排风系统，对挥发性的气体强制排除。
规格：（L）900mm*（W）400/450mm*层板承重：20kg。
一柜体：门板\侧板、顶板、底板采用工生产，表层环氧树脂粉末喷涂。
二玻璃视窗：采用4mm厚浮法白色透明玻璃。
三拉手：采用不锈钢亚光拉手或铝合金条形拉手。
四层板：采用1.2mm厚钢制层板，表面静电粉沫喷涂，耐酸碱、耐腐蚀。
五铰链：铰链采用开启角度为175六结构：结构采用电阻焊或二氧化碳保护焊连接组合。
七抽屉：柜体底部设有接水抽屉，防止液体流到实验室地面。
器皿储存柜是在实验过程中把所做各种实验用的玻璃器皿、烧杯、量杯等清洗后储存凉干的功能型柜体。
器皿储存柜根据玻璃器皿的大小设计了四种规格不同的孔板，规格有Ф30、Ф50、Ф70、Ф100。
规格：(L)1200/1500/1800mm*(W)800mm*(H)2350mm通风柜负责把实验时所产生的毒气、废气及污染物排出。
其最重要的是内部必须是耐高温、防腐蚀、无可燃材料的，必须确保排风通常无死角，且补风的结构也必须合理，保证新风的补入来代替毒气、废气等有害气体。
常用实验台种类及产品参数一、分类按照摆放的位置分为：中央实验台、边实验台、转角台；按照材质分为：全钢实验台，钢木实验台，PP实验台、全木实验台、铝木实验台。
还有一些高柜：通风柜、药品柜、器皿柜、气瓶柜、防爆柜、玻片柜等。
二、实验台台面选择1．实验室专用实心理化板：12.7mm厚，加厚封边至25mm厚，边缘做圆角磨边处理，符合人体工学设计，具有耐酸碱、耐腐蚀、耐冲击、韧性强等特点。
常见的台面有：（1）荷兰进口实验室专用千思板：13mm厚，耐强酸强碱耐腐蚀。
（2）威盛亚耐腐蚀理化板：0.9mm厚，实验台面基材使用25mm厚AAA级成型板。
（3）环氧树脂板：20mm厚，由环氧树脂、石英砂、固化剂和颜料一次性压模而成，抗高温、24小时超强防腐蚀，绝对防潮、可修复，越是在极端恶劣的实验条件下，越是表现出众。
(4) 陶瓷台面：20mm厚，耐强酸强碱耐腐蚀。
(5) 天然大理石：20mm厚，耐强酸强碱耐腐蚀。
(6) 实验室专用石英石：20mm厚，耐强酸强碱耐腐蚀。
三、实验台主体选择（一）全钢实验台（1）柜体：采用实验室专用1.2mm厚冷轧钢板，经酸洗淋化防腐处理后，环氧树脂粉末喷塑采用下托式安装方式；耐酸碱腐蚀，承重性能好，不易变形，坚固耐用，使用寿命长。
（2）柜门及抽屉：采用实验室专用1.2mm厚冷轧钢板，经酸洗淋化防腐处理后，环氧树脂粉末喷塑；采用下托式安装方式，耐酸碱腐蚀，承重性能好，不易变形，易打理，经久耐用。
（二）钢木实验台（1）框架：采用40*60*1.5mm方钢，表面经酸洗、磷化、均匀环氧喷涂，化学防锈处理，耐酸碱腐蚀，承重性能好，不易变形，坚固耐用，使用寿命长。
（2）柜体：采用18mm厚E1级优质环保型三聚氰胺颗粒板；所有断面经经2mm厚优质PVC封边防水处理，柜身板件采用可拆装式三合一连接，结构稳固，承重性好。
（3）柜门及抽屉：采用18mm厚E1级优质环保型三聚氰胺颗粒板，所有断面经国产优质2.0mm厚PVC封边防水处理，四周做倒角圆滑处理，外表美观、光滑。
实验台规格指标及技术要求其他要求：1.实验台长、宽、高误差≤3mm，邻边垂直度符合常规要求（或有关标准），边沿设计合理，使台面残水直接滴到地面，不可顺着侧面流下。
所用板材和部件须来自正规厂家，质量符合国家标准（或行业标准）。
验收时，随机抽取1~3套，锯开验收，材质与标样对比。
2.台面耐腐蚀、耐强酸强碱，有韧性耐冲击，防火、防水、抗细菌生长。
3.柜体设计美观大方，颜色搭配合理，所有断面采用优质PVC封边，确保防水。
板件之间连接合理牢固，拆卸方便，不易损坏。
4.门板采用优质三聚氰胺板，外贴1mm厚美国威盛亚防火贴面板。
中央台柜子背面适当地钻一些小孔，便于玻璃仪器清洗后风干。
5.抽屉面板材与门板相同，底板采用9mm厚优质三聚氰胺板，其他材质与柜体相同。
6.钢架采用40×60×δ2mm方钢管，表面经除油、酸洗、磷化、环氧树脂粉末喷涂、高温固化等工艺，涂层要平整光滑，不允许有涂层脱落、鼓泡、凹陷、压痕、划痕、裂痕、麻点、崩角和刃口等缺陷。
涂层须具有耐酸碱耐腐蚀性。
7.可调脚为实验室专用优质尼龙可调脚，承重、防潮、防滑、抗菌、耐腐蚀，外形美观，调节灵活。
天平台可调脚须采用不锈钢材料。
8.水槽采用PP材质，模具成型，抗菌、易清洁、耐酸碱、耐腐蚀、托底式安装，台面残水自然回流，根据实际需要选择规格大小。
9.水龙头采用实验室专用三口白色水龙头，水嘴为铜质尖嘴型，具缓压作用。
管体部分为黄铜合金材质，表面烤漆处理，防锈耐腐蚀。
水嘴可拆卸，内有标准螺纹，可方便连接其他水管。
10.贴面和封边部件要严密、平整，不允许有脱胶、鼓泡、凹陷、压痕、划痕、裂痕、麻点、崩角和刃口等缺陷，外表的圆角和倒棱应均匀一致。
11.铰链、滑轨、拉手、锁具、插座等配件，要美观耐用，符合国家标准，征得用户同意后方可采用。
12.试剂架技术要求与实验台相同。
13.投标时须提供相关效果图和技术图，填写“材料和组件明细表”，表中注明名称、规格型号、材质、生产厂家、数量等。
全钢结构实验台（边台）台面：（可选）1、20mm厚陶瓷板台面，耐强酸强碱，耐高温、防水。
2、15mm厚环氧树脂板台面，耐强酸强碱，耐高温、防水，可修复。
3、13mm厚千思板台面，耐强酸强碱，耐高温、防水。
4、12.7mm厚实芯理化板，防酸碱耐腐蚀，耐高温全钢结构实验台具体描述：（中央台尺寸：标准为L*1500*850mm （长*宽*高））1、台面：12.7mm厚实芯理化板台面,防酸碱耐腐蚀，耐高温2、框架：40mm*60mm厚优质C型钢框表面以环氧树脂静电喷涂处理耐酸碱防腐蚀3、结构：全钢结构，满柜设计；柜体采用1.0mm冷轧钢板通过模具一体成型，经剪板、开槽、折弯成型等工艺流程，再采用夹具装配，整个工艺过程均采用精密设备完成，所有外露的焊缝均经过精心抛光处理，光滑不伤手；内设前后立柱，配加强筋，以增加柜体承载力及抗冲击能力。
4、柜体：1.2mm厚优冷轧钢板为基材表面以环氧树脂静电喷涂处理耐酸碱防腐蚀5、柜体底板：1.0mm冷轧钢板折弯一体成型，内加加强筋，以加强其承重能力，防止层板受力变形。
6、拉手：一字型不锈钢拉手，用铝合金一字型拉手或者不锈钢C 型拉手，或采用PVC暗扣拉手或冷轧钢板折弯一次成型拉手，外形美观、经久耐用7、铰链:优质铰链开关度柔和、安静,防锈防腐蚀能力强，安装和操作可调节，全开110度不锈钢铰链8、滑轨:实验室专用优质滑轨移动灵活轻柔推拉滑动平稳顺畅无噪音承重力强，或采用三节承重消音导轨，确保抽屉完全打开、承重并且不变形。
整个抽屉不仅日常开关没有噪音，更使其敦实牢固、不易变形。
9、门板、抽屉面板：采用1.0mm冷轧钢板内外双层构造，内部填充隔音材料，抽屉为冷轧钢板折弯一体成型、支架承受能力强、封板折弯后经钻尾螺丝连接于外侧抽屉面板，防撞胶，防止关门关抽屉时碰撞、磨损表面喷涂层而发出噪音。
10、活动背板：采用活动式，提拉式自由拆卸结构，便于使用过程中检修水、电、气等管道。
11、活动层板：内加加强筋，以加强其承重能力，防止层板受力变形，配钢制层板托销，可自由拆卸，可以逐级连续调整高度，也可根据需要调整高度。
钢木实验边台作者：山东创博实验室装备有限公司发布时间：2015-11-6 本文被阅读30 次（一）、实验台台面技术说明1．材料：台面采用12.7mm厚芯理化板，边沿加厚为25.4mm，耐腐蚀、防水、耐高温耐磨、耐抗击、不变形、无毒、易清洁、并具有良好的承重性能。
2．加工工艺：台面板的外侧进行小圆弧倒圆处理，台面下缘底部并加工止水沟防止积水滴入柜体内。
3．安装：台面板接缝使用高品质的专用黏合剂，接合处的缝隙不超过2mm，并保持平整，各邻接的台面在同一水平面上。
（二）、实验台柜体技术说明1. 柜体材质：柜体采用18mm厚E1级刨花板，外贴优质三聚氰胺板。
2．C型钢架：60×40 mm钢管，壁厚1.2mm. 钢管制作经EPOXY喷涂处理，具有抗酸碱和耐高温特性，连接杆采用30 mm×30 mm×1.2 mm钢管制作经EPOXY喷涂处理，连接翼采用2mm钢板制作经镀锌处理，高低调整脚采用M10mm螺丝（电镀处理）调整高度大于10mm，整体结构为下承式，台面可承重250kg不变形。
3．涂层厚度：所有的实验台的钢板表面经环氧树脂静电粉末喷涂，喷涂均匀，厚度不低于50μM(±5%)，抗腐蚀性能强。
4．活动背板：为方便管线安装维护，柜体背板具维修通口设计，其上封板为活动式背板。
5．柜体抽屉：PVC隐藏式拉手，每个抽屉带静音限位功能，承重为35kg以上，采用18mm 厚E1级刨花板，外贴优质三聚氰胺板；两侧采用三节式导轨，伸缩自如，存放或取物品简便。
6．柜体门板：采用18mm厚E1级刨花板，外贴优质防火板。
7．铰链：采用DTC牌，开闭弧度≥110°，外形美观，开合时无噪音，次数达八万次以上,防锈、耐腐蚀能力强，达到国际五金行业标准。
8．导轨：采用DTC牌限位多段导轨，承载重量≥25kg，破坏性试验可达5万次以上。
达到国际五金行业标准。
9．把手：PVC“一”字型拉手，无毛刺，手感圆润，耐弱酸碱。
附件1：实验台柜技术要求及材料使用标准一、总体说明1, 外形尺寸：长、宽、高误差≤2mm，邻边垂直度：台面对角线、框架对角线2000 mm误差≤1mm；3000 mm误差≤2mm；地脚平稳性：误差≤1mm。
面板表面，不允许有划痕、麻点及压痕，实验台的台面均匀平整，边缘切割整齐，四边平直，无明显凹凸现象。
2, 涂层 :各涂层均匀，钢制或木制板材表面平整，无色差、无拼接、无明显凹凸、无毛刺、无斑点、无划痕、无碰伤等缺陷。
木制贴面和封边部件严密、平整，无脱胶、鼓泡、凹陷、压痕以及表面划伤、麻点、裂痕、崩角和刃口等现象，外表的圆角、倒棱均匀一致。
3 , 封边:柜体的每一块板，其四个边必须用优质热熔胶经高温高压作防水封边处理。
4 ,三合一连接件 :台桌面与柜体等主要连接部位一律采用内预埋件，其他的板块连接采用联通优质三合一连接件，预埋ABS膨胀型预埋头，增强握钉力，抗弯变、防渗水、防摇摆。
5 ,表面 :所有柜体连接牢固，无缝隙，无松动现象；表面平整无明显变形；外露部分无毛刺及尖锐棱角。
6 ,零部件 :零部件无断裂或劈裂现象，不会出现影响使用功能的磨损变形现象，可动部件（例如可调式地脚、活动隔板等）活动灵便，用于掀压不会出现永久性变形或松动，抗压能力符合实验台的要求。
各种配件安装严密、平整、端正、牢固、结合处均无崩茬和松动。
金属配件应做除锈和防腐蚀处理。
结构处螺丝或连接件不允许外露。
7 , 排钻孔 :组合的台、柜、架的每一块板材连接点，采用数控多排钻床同时钻出连接点，保证安装严密、平整、端正、牢固、结合处均无崩茬和松动。
铰链、滑轨等五金件均准确安装在系统孔上，使其开启、抽拉顺畅。
8 ,封边条 :所有的门板、抽屉板等板材都必须采用优质2mmPVC封边条配进口热熔粒籽胶封边。
9, 色泽 :整套产品或成套产品不存在色差。
10, 配件 :各种配件不得有少件、漏钉、弯钉，启闭零件和配件应使用灵活二,工艺要求1，封边（1）、用全自动直线封边机封2mm厚边，并作水平和垂直倒角修饰，平整无剥离、无机械创伤、无露馅等缺陷。
全钢产品材质说明一、全钢实验台1、台面部分1.1 采用实验室专用，厚度≥12.7mm的上海瑞欣品牌实芯理化板。
边缘经双层加厚，结构坚固致密，承重性能良好，能抗强冲击，并耐高温、耐强酸碱。
1.2 操作面防水设计并打磨光滑，上边缘经圆滑处理，美观且便于清洁。
1.3 台面板拼接处缝隙≤1mm并用填料补平，各邻接的台面接缝应在同一水平面上，手摸无高低感觉，目视边缘平齐。
2、柜体部分2.1 基材为厚度≥1.0mm的上海宝钢或同档次品牌冷轧钢板，钢制部件表面经酸洗磷化、环氧树脂静电粉末喷涂处理，漆膜厚度在60-80μm之间，有良好的流平性及附着力；五金等各种配件安装平整牢固，结合处应无崩茬或松动。
2.2 全钢柜体均为独立的部分，可以根据使用要求组合成不同规格的边台。
2.3 抽屉：双层结构，夹层填充隔音材料，其中抽桶深度≥410mm，高度≥110mm，且内表面设有防撞垫片。
2.4 柜门：双层结构，夹层填充隔音材料，所有门板采用无焊接连接方式固定。
2.5 柜体背板为可拆装设计，方便管路检修维护；并设有活动维修板，可自由调节间距。
3、五金件（可选择、后附图片）3.1滑轨：a、采用KAV品牌三节静音滑轨，承重≥30Kg，表面经烤漆处理。
b、采用KA V品牌托底阻尼三节滑轨，承重≥30Kg，当抽屉关闭到一定程度时，可自动回缩，有效防止抽屉关闭噪音。
3.2铰链：a、采用KA V品牌，开启度≥180°的卡式铰链，防腐、耐绣蚀性能优良。
b、采用304不锈钢合页，厚度2mm以上，开启度≥180°，承重性能优良。
3.3拉手：a、采用优质PVC内嵌式拉手，防腐性能优良。
b、采用C型304不锈钢圆柱体拉手，握感舒适，推拉方便。
c、钢制内置式，与柜体一体折弯制作4、实验台抽屉、开门柜等整体布置应保证留有足够的座位空间。
二、通风柜1、柜体：基材为厚度≥1.2mm的上海宝钢或同档次品牌冷轧钢板，钢制部件表面经酸洗磷化、环氧树脂静电粉末喷涂处理，漆膜厚度在60-80μm之间，有良好的流平性及附着力；内外面板设计，其中外面板可拆卸，便于内置器件维护；控制面板设在外面板上，通过链接后方的漏电断路器、电磁开关等电机器材，既便于观察又利于操控。

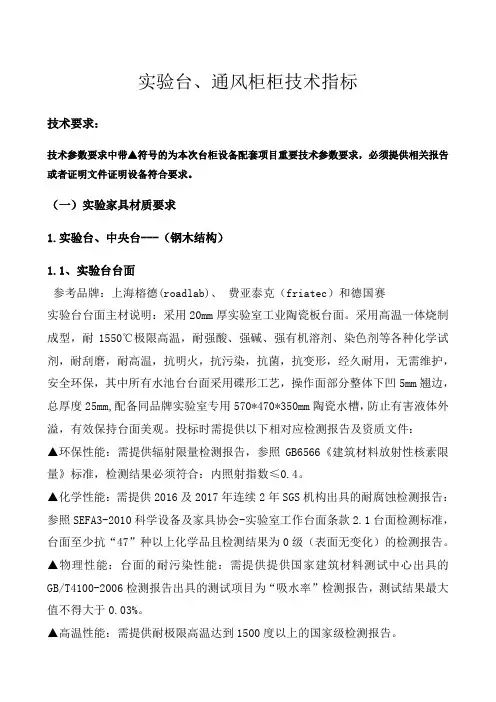

实验台、通风柜柜技术指标技术要求：技术参数要求中带▲符号的为本次台柜设备配套项目重要技术参数要求，必须提供相关报告或者证明文件证明设备符合要求。
（一）实验家具材质要求1.实验台、中央台---（钢木结构）1.1、实验台台面参考品牌：上海榕德(roadlab)、费亚泰克（friatec）和德国赛实验台台面主材说明：采用20mm厚实验室工业陶瓷板台面。
采用高温一体烧制成型，耐1550℃极限高温，耐强酸、强碱、强有机溶剂、染色剂等各种化学试剂，耐刮磨，耐高温，抗明火，抗污染，抗菌，抗变形，经久耐用，无需维护，安全环保，其中所有水池台台面采用碟形工艺，操作面部分整体下凹5mm翘边，总厚度25mm,配备同品牌实验室专用570*470*350mm陶瓷水槽，防止有害液体外溢，有效保持台面美观。
投标时需提供以下相对应检测报告及资质文件：▲环保性能：需提供辐射限量检测报告，参照GB6566《建筑材料放射性核素限量》标准，检测结果必须符合：内照射指数≤0.4。
▲化学性能：需提供2016及2017年连续2年SGS机构出具的耐腐蚀检测报告：参照SEFA3-2010科学设备及家具协会-实验室工作台面条款2.1台面检测标准，台面至少抗“47”种以上化学品且检测结果为0级（表面无变化）的检测报告。
▲物理性能：台面的耐污染性能：需提供提供国家建筑材料测试中心出具的GB/T4100-2006检测报告出具的测试项目为“吸水率”检测报告，测试结果最大值不得大于0.03%。
▲高温性能：需提供耐极限高温达到1500度以上的国家级检测报告。
1.2、▲柜体：柜体：采用≥15mm厚优质高密度中纤板面贴三聚氰胺板，所有断面经优质2mm厚度pvc封边防水处理，中纤板静曲强度≥15.0mpa，甲醛释放量≤0.5mpa，吸水厚度膨胀率≤0.5%。
（投标供应商须提供以上参数的CMA或CAL机构出具的检测报告，检测报告中须附产品的实物照片）1.3、铰链：采用110°铰链，弹性好，使用过程中无噪音，耐酸碱、耐腐蚀，使用寿命长。
附件1：实验台柜技术要求及材料使用标准一、总体说明1, 外形尺寸：长、宽、高误差≤2mm，邻边垂直度：台面对角线、框架对角线2000 mm误差≤1mm；3000 mm误差≤2mm；地脚平稳性：误差≤1mm。
面板表面，不允许有划痕、麻点及压痕，实验台的台面均匀平整，边缘切割整齐，四边平直，无明显凹凸现象。
2, 涂层 :各涂层均匀，钢制或木制板材表面平整，无色差、无拼接、无明显凹凸、无毛刺、无斑点、无划痕、无碰伤等缺陷。
木制贴面和封边部件严密、平整，无脱胶、鼓泡、凹陷、压痕以及表面划伤、麻点、裂痕、崩角和刃口等现象，外表的圆角、倒棱均匀一致。
3 , 封边:柜体的每一块板，其四个边必须用优质热熔胶经高温高压作防水封边处理。
4 ,三合一连接件 :台桌面与柜体等主要连接部位一律采用内预埋件，其他的板块连接采用联通优质三合一连接件，预埋ABS膨胀型预埋头，增强握钉力，抗弯变、防渗水、防摇摆。
5 ,表面 :所有柜体连接牢固，无缝隙，无松动现象；表面平整无明显变形；外露部分无毛刺及尖锐棱角。
6 ,零部件 :零部件无断裂或劈裂现象，不会出现影响使用功能的磨损变形现象，可动部件（例如可调式地脚、活动隔板等）活动灵便，用于掀压不会出现永久性变形或松动，抗压能力符合实验台的要求。
各种配件安装严密、平整、端正、牢固、结合处均无崩茬和松动。
金属配件应做除锈和防腐蚀处理。
结构处螺丝或连接件不允许外露。
7 , 排钻孔 :组合的台、柜、架的每一块板材连接点，采用数控多排钻床同时钻出连接点，保证安装严密、平整、端正、牢固、结合处均无崩茬和松动。
铰链、滑轨等五金件均准确安装在系统孔上，使其开启、抽拉顺畅。
8 ,封边条 :所有的门板、抽屉板等板材都必须采用优质2mmPVC封边条配进口热熔粒籽胶封边。
9, 色泽 :整套产品或成套产品不存在色差。
10, 配件 :各种配件不得有少件、漏钉、弯钉，启闭零件和配件应使用灵活二,工艺要求1，封边（1）、用全自动直线封边机封2mm厚边，并作水平和垂直倒角修饰，平整无剥离、无机械创伤、无露馅等缺陷。
第一部分实验台及基础设施部分一、全钢实验台、中央台1).台面：采用威盛亚实芯理化板，标准12.7mm厚，抗酸碱和有机试剂，抗刻刮性能好，不易弯曲变形，使用寿命长。
颜色：黑色光面。
台面四周2×2mm 倒角处理，边框加厚至25.4mm，台面拼接处采用环氧树脂胶粘合处理。
2).全钢柜体：采用1.0mm净厚宝钢冷轧钢板，经过数控冲压、数控折弯、酸洗磷化、表层经环氧树脂静电粉末喷涂，喷塑采用环氧树脂（进口阿克粉末）厚度0.05-0.12mm。
要柔韧性好，承重力强，抗冲击力强，长期暴露于空气中也不易生锈，经久耐用, 且防火、防腐蚀性好。
3）柜门、抽屉面板：采用双层钢板折弯制作，中间加加强筋，以增加柜门抽屉抗撞击的能力。
接缝处无焊点，表面平整光滑，每个箱体后挡板均可拆卸，便于维修，并在箱体可调节地脚高度，在底板处设置4个可调口，并配有堵盖。
4).试剂架：试剂架立柱采用1.0mm厚宝钢冷轧钢板经折弯成100*40mm方钢经过化学防锈处理,表面经环氧树脂静电粉末喷涂；活动可拆卸式，可调节层板高度。
要求焊接后表面平整，柔韧性好，承重力强，抗冲击力强，长期暴露于空气中也不易生锈，经久耐用, 且防火、防腐蚀性好。
隔板材质用12mm厚钢化玻璃。
立柱电器部分采用西门子防尘防溅万用插座。
5）拉手：全钢暗式一体拉手6）附属配件a、铰链：采用DTC实验室专用铰链；铰链必须做环氧树脂粉末处理，达到防腐蚀、耐酸碱作用，无噪音，不回弹，强度好，与柜体面水平角度小于15度时，柜门可自动关闭。
b、抽屉滑轨： DTC优质三节承重、静音滑轨。
抽送轻滑无噪音，强度高，长期负重不变形，并有自动归位设计。
c、水嘴：采用台雄实验室专用铜制化验水嘴，表面环氧树脂粉末喷涂。
水阀为瓷质铜芯水阀。
防酸、防碱，耐腐蚀，耐热，防紫外线辐射。
给水管及管接头螺口为1/2″接头。
配设防堵水封防臭装置。
（提供检测报告）d、水槽：采用台雄高密度PP新料，台下托底式安装，壁厚5mm，平整，不变形。
一、实验室家具技术要求（一）制造标准1、家具及配套水电安装施工应符合以下标准的要求：（1）《美国科学设备暨实验室家具国际协会》SEFA 8 M （Laboratory Grade Casework 实验室等级钢制柜体要求）；（2）《美国科学设备暨实验室家具国际协会》SEFA 2（Installation 安装要求）；（3）《美国材料与试验协会》ASTM-E-84 （Standard Test Method for Surface Burning Characteristics of Building Materials 建筑材料表面耐燃特性测试标准）；（4）《美国防火协会》NFPA-45 （Fire Protection for Laboratories Using Chemicals 实验室化学品防火要求）；（5）《金属家具通用技术条件》（GB/T 3325-2008）；（二）总体性能及技术要求实验室家具结构和性能特征要满足SEFA 8 M的要求，这一系列产品需满足以下要求。
1、实验室家具应能承受以下最大荷重而不变形及影响使用：（1）底柜承重：907公斤（2000磅）；（2）门板承重：90公斤（200磅）；（3）抽屉承重：68公斤（150磅）；（4）工作桌承重（4脚）：272公斤（600磅）；（5）基本柜体和高柜内层板承重：90公斤（200磅）。
2、钢材表面处理（所有钢制柜体、框架及支架依本规定办理）：（1）预处理：按照标准工序进行脱脂、水洗、酸洗、水洗中和、磷化、水洗等过程；（2）应采用机器手自动喷枪环氧树酯粉末（参考品牌：杜邦DuPont或同档次品牌）静电喷涂，经高温固化成光滑表面。
表面喷涂达汽车工业级(前期客户提交过样品的,以样品为标准,和样品工艺一致,方可安装,未提交样品得经甲方确认达到标准后方可安装),金属表面抗一定的化学物质，颜色可根据标准色样由采购单位统一选择；不允许出现露底、起泡、橘皮现象。
材质选择表中央台、边台、仪器台台面部分A：采用美国WILSONART公司提供的实验室专用12.7mm理化板,内衬基材为12mm厚中密度板，双面贴实验室专用防火板，边缘用12.7mm理化板双层加厚至26mm, 弧型收边，结构坚固致密,能抗强冲击,耐强酸碱更具有良好的承重性能。
B：采用荷兰原装进口Trespa(千思板)实验室专用13mm实心板,边缘双层加厚至26mm,结构坚固致密,能抗强冲击,耐强酸碱、耐锐物刻刮。
C：采用30mm厚优质夹板，外贴美国WILSONART公司提供的实验室专用0.9mm耐蚀理化板，以2mm厚的PVC封边作防潮处理。
优点：提升产品的整体美感度及台面的耐酸碱性。
D：采用30mm厚优质中密度板，外贴美国WILSONART公司提供的实验室专用0.9mm耐蚀理化板，以2mm厚的PVC封边作防潮处理。
优点：提升产品的整体美感度及台面的实用性。
E、采用美国WILSONART公司提供的实验室专用19mm环氧树脂板, 弧型收边，其耐高温性良好，更耐强酸、碱。
其均质结构，彻底杜绝受潮引起的膨胀和分层，耐刮擦，可打磨修复，有良好的物理性及良好的承重性能。
不锈钢台：采用不锈钢材质具有极强的耐酸碱、耐化学溶剂的腐蚀性、耐磨、无细菌滋生。
天平台：采用60mm厚天然花岗岩，具有三级减震功能。
箱体部分：门板、抽屉板采用 15mm厚优质夹板，外贴实验室专用防火板，所有断面以PVC 封边条封边作防潮处理,黏结牢固可靠。
层板部分：采用18mm厚优质夹板(PVC封边), 外贴实验室专用防火板，活动结构,可调节相对高度。
背板部分：采用12mm厚优质夹板(PVC封边), 外贴实验室专用防火板可灵活拆卸,利于隐藏水电管道的维护修复。
框架部分：A：采用特殊研制铝型材框架制成，铝型材表面经环氧粉沫喷涂处理，柜体间转角将根据产品内部结构之差异，采用模具开发连插件连接。
优点：提高产品免受外因素影响（受潮、变形及受外冲击）的能力，提高产品耐酸耐碱能力及提升产品整体美感度。
一、实验室家具技术要求（一）制造标准 1、家具及配套水电安装施工应符合以下标准的要求：实验室等级（Laboratory Grade Casework ）《美国科学设备暨实验室家具国际协会》SEFA 8 M （1 钢制柜体要求）；；（Installation 安装要求）2（）《美国科学设备暨实验室家具国际协会》SEFA 2Burning Surface Test Method for 会》ASTM-E-84 （Standard 料（3）《美国材与试验协；Characteristics of Building Materials 建筑材料表面耐燃特性测试标准）实验室化Fire Protection for Laboratories Using Chemicals NFPA-45 （（4）《美国防火协会》；学品防火要求）（5）《金属家具通用技术条件》（GB/T 3325-2008）；（二）总体性能及技术要求实验室家具结构和性能特征要满足SEFA 8 M的要求，这一系列产品需满足以下要求。
1、实验室家具应能承受以下最大荷重而不变形及影响使用：（1）底柜承重：907公斤（2000磅）；（2）门板承重：90公斤（200磅）；（3）抽屉承重：68公斤（150磅）；（4）工作桌承重（4脚）：272公斤（600磅）；（5）基本柜体和高柜内层板承重：90公斤（200磅）。
2、钢材表面处理（所有钢制柜体、框架及支架依本规定办理）：（1）预处理：按照标准工序进行脱脂、水洗、酸洗、水洗中和、磷化、水洗等过程；（2）应采用机器手自动喷枪环氧树酯粉末（参考品牌：杜邦DuPont或同档次品牌）静电喷涂，经高温固化成光滑表面。
表面喷涂达汽车工业级(前期客户提交过样品的,以样品为标准,和样品工艺一致,方可安装,未提交样品得经甲方确认达到标准后方可安装),金属表面抗一定的化学物质，颜色可根据标准色样由采购单位统一选择；不允许出现露底、起泡、橘皮现象。
LABORATORY FURNITUREPLAN&DESIGN&PRODUCE 全钢实验室家具，实验台整体采用电脑辅助设计、数控制造，为单元体结构，制造精度高，可以随意搭配组装方便，适用性强，承重性能好、使用寿命长和性价比优良等特点，充分满足您实验室空间需求。
实验台整体以≥1.0mm厚一级冷轧/镀锌钢板为基材，全自动压模成型；表面经过磷化、酸洗、再通过环氧树脂（EPOXY）粉末静电喷涂，无流挂，光洁亮丽，抗强酸强碱，性能突出。
台面可以选用理化板、千思板、环氧树脂板、陶瓷板等实验室专用台面。
一、台面板：1. 台面：1.2mm厚不锈钢（SUS304或SUS316）制作，表面经钝化处理。
二、钢制柜体：柜体（底板、背板）：1.0mm厚不锈钢（SUS304或SUS316）制作，表面经钝化处理。
三、五金配件：1. 拉手：不锈钢，表面经钝化处理。
2. 铰链：65mm长，5mm螺丝连接，不锈钢制作，配螺丝，不准焊接。
3. 调整脚：M10mm螺丝（电镀处理），底衬防水尼龙六角套环。
功能化设计牢固稳定的支撑人性化的理念卓越领先的工艺Movable back panel whichcan be dissembledC型框架活动实验台C型框架转角实验台全钢结构柜体*层板可以按25mm递增调节*抽屉、门板声音缓冲设计*把手为304不锈钢或铝合金长条拉手。
Product No. Standard110W1522 L375*W550*H830 110W1622 L400*W550*H830 110W1822 L450*W550*H830 110W2022 L500*W550*H830 110W2422 L600*W550*H830 Product No. Standard103W1522 L375*W550*H830 103W1622 L400*W550*H830 103W1822 L450*W550*H830 103W2022 L500*W550*H830 103W2422 L600*W550*H830Product No. Standard110W1522 L375*W550*H830 110W1622 L400*W550*H830 110W1822 L450*W550*H830 110W2022 L500*W550*H830 110W2422 L600*W550*H830 Product No. Standard104W1522 L375*W550*H830 104W1622 L400*W550*H830 104W1822 L450*W550*H830 104W2022 L500*W550*H830 104W2422 L600*W550*H830Product No. Standard111W1522 L375*W550*H830 111W1622 L400*W550*H830 111W1822 L450*W550*H830 111W2022 L500*W550*H830 111W2422 L600*W550*H830 Product No. Standard220W1522 L750*W550*H830 220W1622 L800*W550*H830 220W1822 L900*W550*H830 220W2022 L1000*W550*H830Product No. Standard111W1522 L375*W550*H830 111W1622 L400*W550*H830 111W1822 L450*W550*H830 111W2022 L500*W550*H830 111W2422 L600*W550*H830 Product No. Standard222W3022 L750*W550*H830 222W3222 L800*W550*H830 222W3622 L900*W550*H830 222W4022 L1000*W550*H830全钢结构柜体*层板可以按25mm递增调节*抽屉、门板声音缓冲设计*把手为304不锈钢或铝合金长条拉手。
一、实验室家具技术要求（一）制造标准1、家具及配套水电安装施工应符合以下标准的要求：（1）《美国科学设备暨实验室家具国际协会》SEFA 8 M （Laboratory Grade Casework 实验室等级钢制柜体要求）；（2）《美国科学设备暨实验室家具国际协会》SEFA 2（Installation 安装要求）；（3）《美国材料与试验协会》ASTM-E-84 （Standard Test Method for Surface Burning Characteristics of Building Materials 建筑材料表面耐燃特性测试标准）；（4）《美国防火协会》NFPA-45 （Fire Protection for Laboratories Using Chemicals 实验室化学品防火要求）；（5）《金属家具通用技术条件》（GB/T 3325-2008）；（二）总体性能及技术要求实验室家具结构和性能特征要满足SEFA 8 M的要求，这一系列产品需满足以下要求。
1、实验室家具应能承受以下最大荷重而不变形及影响使用：（1）底柜承重：907公斤（2000磅）；（2）门板承重：90公斤（200磅）；（3）抽屉承重：68公斤（150磅）；（4）工作桌承重（4脚）：272公斤（600磅）；（5）基本柜体和高柜内层板承重：90公斤（200磅）。
2、钢材表面处理（所有钢制柜体、框架及支架依本规定办理）：（1）预处理：按照标准工序进行脱脂、水洗、酸洗、水洗中和、磷化、水洗等过程；（2）应采用机器手自动喷枪环氧树酯粉末（参考品牌：杜邦DuPont或同档次品牌）静电喷涂，经高温固化成光滑表面。
表面喷涂达汽车工业级(前期客户提交过样品的,以样品为标准,和样品工艺一致,方可安装,未提交样品得经甲方确认达到标准后方可安装),金属表面抗一定的化学物质，颜色可根据标准色样由采购单位统一选择；不允许出现露底、起泡、橘皮现象。
（3）表面处理性能要求应符合SEFA 8 M标准。
（三）主要设备材料及结构的技术要求：1、实验台/仪器台（1）柜体材料A、使用全钢柜体，除有特别说明者外，钢制柜体加工材料为符合ASTM A1008要求或国内相应标准的优质镀锌钢板。
柜体钢材基本厚度应达到≥1.2mm,喷涂后厚度≥1.3mm；B、柜体为全钢落地式结构，可以单独或组合使用。
柜体一般深度为：530mm（±5%），高度为830mm （±5%）；底柜后方应具备容易拆装的背板，可用简单工具方便地拆卸下来以检修管路系统；C、底柜五金及配件：■合叶及钉：除有特别说明者外，采用厚2.0mm及以上的304#不锈钢板成型五节式合叶；钉采用304#不锈钢成型的钉。
■导轨：进口HAFELE导轨。
■把手： 316#不锈钢U型把手。
■门缝条：除有特别说明者外，采用聚氯乙烯材质或其它更佳耐蚀材料。
■门扣组：尼龙，聚氯乙烯等塑料或304#不锈钢材质伸缩滚轮止动门扣组。
■层板支撑扣：厚1.2mm及以上的304#不锈钢板制作。
（2）台面材料采用13mm荷兰进口TRESPA实验室台板，边缘加厚至26mm并作圆弧处理，台面外侧上缘采用圆弧R 角倒圆处理，台面下加工止水沟。
挡水条采用台面材料相同，高100mm（±1%），外侧上缘采用圆弧R角倒圆处理。
（3）柜体结构A、柜体为全钢落地式结构，可以单独或组合使用。
柜体深度为530mm（±5%），高度为850mm （±5%）；另外仪器台柜体高度为750mm（±5%）。
底柜后方应具备容易拆装的背板，可用简单工具方便地拆卸下来以检修管路系统；B、所有底柜正面应为平装嵌入式结构设计，如各端面板（如门板，抽屉），上/侧/底部柜体边框以及垂直支柱都必须在同一水平面不可有突出，以避免勾住实验袍等造成意外，所有钣金的表面接缝均应光滑平整，焊接处均应打磨平整以保持为连续的平滑表面；C、踢脚板除正面凹入部分外，两侧需与柜体钢板一体成型，不得以小料拼接烧焊制作，以确保整体承重能力；D、所有双开门型式底柜两片门间无中央垂直支柱阻挡。
底柜内的两侧的前部和后部有层板支柱，支柱上有隔板调节孔，层板宽度与底柜内宽度相当，不得于两侧有各超过3mm的间隙；采用双抽双门底柜，双门底柜及单门底柜等，柜内可以存放仪器、设备等，而小型耗品、工具、杂件可以防置在抽屉中；E、每个底柜单元应配备4个镀锌钢螺杆调整脚，以支撑柜体及调节水平，柜体离地板距离应不少于10mm以隔离地面潮气；F、不使用另外的工具即可将整个抽屉拆卸取下；G、抽屉：■抽屉面板20mm（±5%）厚，双层结构，内外面均经环氧树酯粉末静电喷涂，夹层内具消音材料。
■抽屉底部和四面抽墙应为全拆装结构成形设计。
不允许出现焊接，抽屉内结构设计应满足选择悬挂F4、A4、各尺寸文件夹。
■抽屉导轨进口HAFELE导轨,为冷轧钢板模具冲压成型制作，尼龙包边的滚球轴承，同时具有末端下滑自闭结构。
■抽屉配置橡胶缓冲装置。
■抽屉能抽出至少400mm。
H、门板■门板20mm（±5%）厚，双层结构，内外面均经环氧树酯粉末静电喷涂，夹层内具消音材料。
■门板合叶以304#不锈钢板成型合叶，钉采用304#不锈钢成型的钉，304#不锈钢螺丝与门板及底柜相固定，可拆卸，非焊接结构。
■门板配置门扣组及橡胶缓冲装置。
■门板能开关顺畅达180度。
I、可调式层板■层板两侧及前后端应向下折边后再反折，边缘不割手。
■层板上下调节间距每格约15mm。
J、装饰封板：当在底柜与底柜之间，或底柜与墙之间有空隙时，须使用装饰封板遮盖，封板的材质与颜色应与底柜相同，不得在现场直接以其它材料加工制作装饰封板。
K、钢制管线槽立柱■钢制管线槽应为组合可拆装式设计。
■钢制管线槽立柱应有足够的内部空间及必要的开孔，以便通过及容纳实验台需要的公用系统管线及相关配件。
L、座位空间：柜体全部为满柜(具体键盘位和座位预留以中标后签字确认得施工图为准)。
M、试剂架■功能：美观、安装方便、所有水电气网线均可内藏在里边，并可以满足未来水电气模块的扩展。
■组成：由三部分组成；侧面为两组三角形的功能柱（落地式）、中间上下两块带磨砂玻璃钢制层板、安装水电气的可拆装面板■功能柱：三角形形状；材料为厚1.2mm及以上的优质镀锌钢板，三角形功能柱外尺寸为150*150mm，内部要有足够空间容纳水、电、气等线路；总高度为1620mm(落地式)，落地式功能柱底部带有可调平衡脚。
每条功能柱可独立放置于地面而不会发生倒塌。
■层板：材料同功能柱；凹型设计，分为上下两层；由钢制层板和5mm磨砂玻璃组成；钢制层板由安装在功能柱上边的特制层板扣固定，并可以做15mm距离上下自由调节；上层层板必须与功能柱顶面平齐；承重为50kg左右。
■功能柱面板：材料同功能柱，尺寸为150*300mm/块，可安装插座、水龙头、气体拷克等配件；面板可拆卸（面板与功能柱之间不能用螺丝固定）。
O、五金及配件■合叶：每片门板至少配置两只合叶，门板合叶以304#不锈钢板成型合叶，钉采用304#不锈钢成型的钉固定。
■把手：把手需以铝合金或304#不锈钢螺丝由后方固定（安装螺丝应隐藏于门板内），（嵌入式安装），螺丝由后方固定（安装螺丝应隐藏于门板内），抽屉寛度超过600mm以上时应配置两组把手。
■门缝条：除有特别说明者外，所有双开式门片间需装设门缝条，安装时以304#不锈钢螺丝与门片锁合，其上并具盖板可将螺丝遮蔽。
■门扣组：门扣组需以304#不锈钢螺丝固定。
2、天平台（1）规格要求A、每个天平台均应为完整独立的落地型全钢制框架结构设计；B、框架以40×60mm或50×50mm，厚1.5mm及以上的矩形钢管整体焊接成型；C、家具抽屉，抽屉采悬吊式设计，与天平台框架连结，其下为座位空间，抽屉结构同实验台要求；D、顶部四个角落上须设计有防振垫安装座；E、采用天然大理石厚60mm台面以被动防振原理以防止或降低外来振动的影响；F、配置4只下衬有一体成型橡胶防振垫的镀锌螺杆调整脚。
（2）台面A、采用单片厚60mm及以上的黑色优质国产天然大理石制作；B、台面外侧上缘采用圆弧R角倒圆处理；C、台面置于钢制框架顶部，由安装于四个角落的高精度防振垫片予以挑空支撑。
（3）五金及配件A、把手：316#不锈钢U型把手，并以304#不锈钢螺丝由后方固定（安装螺丝应隐藏于抽头内），抽屉寛度超过600mm以上时应配置两组把手；3、试剂柜/药品柜/器皿柜/储物柜/排风药品柜（1）规格要求A、柜体均应为完整独立的无钉全拆装式结构，各部件拆装简单快捷，结构牢固的落地型全钢制柜体设计；（考虑保留）B、柜体应以优质镀锌钢板制作，柜体钢材基本厚度应达到≥1.2mm,喷涂后厚度≥1.3mm；C、通风口：于柜体适当位置开设有百叶通风口，以利柜内空气流通。
（2）门板A、门板30mm（±5%）厚，双层结构，内外面均经环氧树酯粉末静电喷涂，夹层内具消音材料；B、门板合叶以304#不锈钢板成型合叶，以304#不锈钢螺丝与门板及底柜相固定，非焊接结构；C、门板配置橡胶缓冲装置；D、门板能开关顺畅达180度。
（3）可调式层板A、材料同柜体，折弯成20mm厚的层板，并带有承重加强筋；承重为大于50kg；内外面均经环氧树酯粉末静电喷涂；其下并以304#不锈钢托架支撑加固，层板外缘及开孔须修边处理不得有锐利割手情况；B、层板支撑扣采用厚1.2mm及以上的304#不锈钢板机压成型制作，层板上下调节间距每格约15mm；C、排风式柜体的层板，采用表面打孔通风式设计，层板上均匀开设Ф12mm左右的通气圆孔，以利柜内空气流通，并于柜内底部加设有厚6mm及以上的磁白色聚丙烯板碟状集水底板，四边具有高20mm的碟状止水唇边以确保上方试剂瓶不慎破裂时液体不致四溢。
（4）抽气口（排风式柜体用）柜体须于顶部开设有管径150～200mm的抽气口（依据图纸及相关说明所示），并预留法兰接口（含内建式蝶阀）。
材质采用厚1.2mm优质冷轧钢板机压成型制作，表面经环氧树酯粉末静电喷涂。
（5）五金及配件A、合叶采用304#不锈钢模具冲压成型排式合叶（合叶长度与门片等长）；B、门板把手采用钢质镀铬旋柄式把手，门把具上中下三点式插梢以确保门片锁合强度，并附锁；C、门缝条：双开式门片间需装设门缝条，门缝条采用钢材与门板一体成形制作。
（四）其它实验台配件材料的技术要求：1、电气设备（1）除有特别说明者外，所有电源插座均为3线，10 amps， 220 V.A.C.万用型；（2）所有220V电源插座均应配置IP-44及以上防护等级的自动阖盖式保护盒；2、实验室专用水气配件（1）提供完整的水气配件以及其必要的安装附件。
