2.2 野外测记草图：STUDY野外测记草图.jpg如下图所示：三、地物绘制前准备操作3.1 定显示区3.1.1 打开CASS7.1成图软件，【绘图处理】菜单--【定显示区】命令。
3.1.2 弹出“输入坐标数据文件名”对话框，指定打开文件的路径为：\Program Files\CASS70\DEMO\ STUDY.DAT ，并点击【打开】按钮，完成“定显示区”操作。
如下图所示：3.2 展野外测点点号：3.2.1 单击【绘图处理】菜单--【展野外测点点号】命令，CAD命令提示行显示“绘图比例尺<1：500>”，如果需要绘制其他比例尺的地形图，请输入比例尺分母数值后回车。
本例默认绘图比例尺为1:500，直接回车默认当前绘图比例尺为1:500。
3.2.2 “输入坐标数据文件名”对话框，指定打开文件的路径为：\Program Files\CASS70\DEMO\ STUDY.DAT ，并单击【打开】按钮后，完成“展野外测点点号”的操作。
如下图所示：3.3 绘图测点定位模式的选择3.3.1 坐标定位模式：在该模式下，使用绘图区右侧的地物绘制工具栏内的指定绘图工具作图时，可以在绘图命令执行过程中直接使用鼠标的十字光标，定位绘图区内测点点位来连接绘制指定的地物。
坐标定位模式便于熟悉野外现场情况的绘图员，使用“鼠标光标”快速定位测点位置和连接绘制地物。
在坐标定位模式下进行绘图作业时，地物绘制工具栏中的第一项显示为【坐标定位】。
在坐标定位模式下作业，最好只打开CAD对象捕捉选项中的“节点”，以便鼠标捕捉到野外测点的准确坐标位置上。
如下图：3.3.2 点号定位模式：在该模式下，使用绘图区右侧的地物绘制工具栏内的指定绘图工具作图时，可以在绘图命令执行过程中直接输入野外测点点号，定位绘图图区内测点点位并连接绘制指定的地物。
点号定位模式便于不熟悉野外现场情况的绘图员，使用“测点点号”快速定位测点位置和连接绘制地物。
【原创】南方CASS内业基本作图--绘制等高线、添加注记和图框教程本例教程高清视频下载地址：优酷播放地址：一、系统环境：操作系统 WIN XP ；应用环境：南方 FOR CAD2004 或CAD2006 （破解版下载：）二、实例数据：野外测点CASS坐标格式数据： \ProgramFiles\CASS70\DEMO\ ，为安装目录内自带实例数据）。
在“南方CASS内业基本作图--野外测记草图法绘制常见地物教程（单击打开）”中，我们采用野外测记草图法完成了基本地物和地貌的绘制，并保存为“STUDY平面图.DWG”（下载地址：）。
一张完整的地形图不只包含反映地物和地貌的基本图形元素，还需要有反映地形起伏和变化的等高线和高程，文字注记，以及图框等。
下面接着向大家介绍使用CASS软件绘制等高线、添加文字注记、图框整饰的基本操作。
三、等高线的绘制和整饰切换展点注记单击【绘图处理】菜单--【切换展点注记】，单选“展测点点位”。
将之前展绘的野外测点点号切换为侧点点位，如下图所示。
另外，为了能够看清楚测点点位，我们可以在CAD命令行输入DDPType命令打开“点样式”对话框修改测点的点样式。
如下图所示。
展高程点●单击【绘图处理】菜单--【展高程点】，在弹出“输入坐标数据文件名”对话框中，指定打开坐标数据文件打开路径：\Program Files\CASS70\DEMO\。
如下图所示●注意命令提示行显示“注记高程点的距离（米）：”时，输入10，回车。
展会出间距为10米的高程圆点和高程数值注记。
由于本例中陡坎、砼房屋、独立果树、菜单、小路等测点高程为0，所以没有能够显示注记高程，这些测点也不参与DTM的建立。
提示：通常高程注记的间距为20-30倍基本等高距。
比例尺为1：500的地形图基本等高距为米，而高程注记间距为=10m。
同时为了图面清晰美观便于识读，需要人工注记或调整居民地区域内的高程注记位置和分布密度。
建立DTM模型●单击【等高线】菜单--【建立DTM】，在弹出“建立DTM”对话框中做如下设置：√单选“由数据文件生成”；√单击“...”按钮指定“坐标数据文件名”打开路径为：\Program Files\CASS70\DEMO\√单选“显示建三角网结果”√复选“建模过程考虑陡坎”和“建模过程考虑地性线”，如下图所示。
【原创】CASS菜鸟入门指南-地形绘图篇作者：南方数码陈一舞引言：上次我们讲了CASS软件的安装步骤和常见问题，学会了这些。
安装CASS 和解决常见问题，自己就能搞定，不用求助他人。
这次我们来讲讲如何用CASS 绘制地形图。
地形图绘制，是CASS最基础的功能模块，已经有二十多年的历史，持续的更新下，这部分的功能相对完善。
亲眼目睹过很多民间高手，玩出众多花式用法。
作为菜鸟，掌握以下几个简单的步骤，就可以做出一幅合格的地形图来。
下面以CASS10.0为例，来说说如何绘制简单地形图。
一、录入数据用各种仪器采集的坐标数据，可以通过数据菜单下的功能，转换成CASS 的坐标文件。
目前提供全站仪、RTK和测距仪采集的数据转换接口（菜单功能集中在“数据”菜单中）。
如果使用南方系列仪器采集，可以直接输出CASS的坐标文件，此步可以跳过。
数据菜单截图二、绘制平面图形就是根据外业采集的测点点号，绘制相应的地物符号。
2.1展野外测点点号操作：点击菜单‘绘图处理-展野外测点点号’菜单截图2.2 绘制地物符号在右侧地物绘制面板，找到相应地物符号，结合草图，绘制地物符号。
地物绘制面板截图三、绘制等高线等高线的相关功能，都集中在等高线菜单下。
绘制等高线，遵循以下流程：①建立DTM-②编辑三角网-③绘制等高线-④修剪注记等高线菜单截图四、标注文字注记文字注记是地形图不可或缺的要素，注记功能集中在右侧符号库绘制面板中。
菜单截图五、编辑图形完成平面图和等高线的绘制，文字注记标注后。
接下来将根据制图规范，对图形进行编辑整理。
所有编辑功能，集中在“地物编辑”菜单中。
可根据需要选择菜单，对图形进行编辑。
地物编辑菜单截图六、图廓整饰编辑完成的图形，最后参照国标图式加绘图名、接合表、比例尺、文字说明等。
操作：1 点击菜单“绘图处理-批量分幅-建立格网”，建立分幅格网。
建立的分幅格网示例2 点击菜单“绘图处理-批量分幅-批量输出到文件”，将格网内的图形自动生成符合国标图式的分幅图。

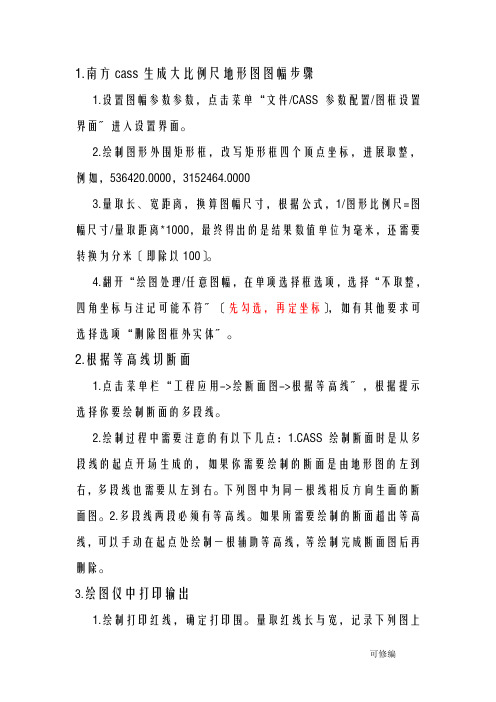

1.南方cass生成大比例尺地形图图幅步骤1.设置图幅参数参数，点击菜单“文件/CASS参数配置/图框设置界面〞进入设置界面。
2.绘制图形外围矩形框，改写矩形框四个顶点坐标，进展取整，例如，536420.0000，3152464.00003.量取长、宽距离，换算图幅尺寸，根据公式，1/图形比例尺=图幅尺寸/量取距离*1000，最终得出的是结果数值单位为毫米，还需要转换为分米〔即除以100〕。
4.翻开“绘图处理/任意图幅，在单项选择框选项，选择“不取整，四角坐标与注记可能不符〞〔先勾选，再定坐标〕，如有其他要求可选择选项“删除图框外实体〞。
2.根据等高线切断面1.点击菜单栏“工程应用->绘断面图->根据等高线〞，根据提示选择你要绘制断面的多段线。
2.绘制过程中需要注意的有以下几点：1.CASS绘制断面时是从多段线的起点开场生成的，如果你需要绘制的断面是由地形图的左到右，多段线也需要从左到右。
下列图中为同一根线相反方向生面的断面图。
2.多段线两段必须有等高线。
如果所需要绘制的断面超出等高线，可以手动在起点处绘制一根辅助等高线，等绘制完成断面图后再删除。
3.绘图仪中打印输出1.绘制打印红线，确定打印围。
量取红线长与宽，记录下列图上2.点击“文件〞下的“打印〞，首先在打印机/绘图仪处选择你的打印机。
3.如果你的图不是正规的标准图幅，你需要设置图纸尺寸。
点击打印机后面的“特性〞按钮，进入绘图仪配置编辑器。
选择下列图中列表框中的自定义特性，再点击下方的自定义特性按钮。
纸与打印尺寸的关系：A0 841*1189〔是16倍的A4〕、A1 594*841〔是8倍的A4〕、A2 420*594〔是4倍的A4〕、A3 297*420〔是2倍的A4〕A4 210*297。
4.坐标转换1. 点击菜单“地物编辑/坐标转换〞，弹出下面界面左5.三角网方量计算1.DTM法：也叫三角网法，主要应用于平场的情况。
这种方法计算方量，在计算围，高程点越多计算出来的方量值越准确。
【原创】南方CASS内业基本作图--野外测记草图法绘制常见地物教程本例教程高清视频下载地址：/c0ijbz1nag优酷播放地址：/v_show/id_XMzY4MDI3ODI0.html一、系统环境：1.1 操作系统 WIN XP ；1.2 应用环境：南方CASS7.0 FOR CAD2004 或CAD2006 （破解版下载：/c0o6iyx6o2）二、实例数据：2.1 野外测点CASS坐标格式数据： \Program Files\CASS70\DEMO\ STUDY.DAT ，为CASS7.1安装目录内自带实例数据）。
2.2 野外测记草图：STUDY野外测记草图.jpg （高清图片下载：/c0ijbz1nag，为CASS安装目录内实例STUDY.DWG 处理转换后的图像）。
如下图所示：三、地物绘制前准备操作3.1 定显示区3.1.1 打开CASS7.1成图软件，【绘图处理】菜单--【定显示区】命令。
径为：\Program Files\CASS70\DEMO\ STUDY.DAT ，并点击【打开】按钮，完成“定显示区”操作。
如下图所示：3.2 展野外测点点号：3.2.1 单击【绘图处理】菜单--【展野外测点点号】命令，CAD 命令提示行显示“绘图比例尺<1：500>”，如果需要绘制其他比例尺的地形图，请输入比例尺分母数值后回车。
本例默认绘图比例尺为1:500，直接回车默认当前绘图比例尺为1:500。
\Program Files\CASS70\DEMO\ STUDY.DAT ，并单击【打开】按钮后，完成“展野外测点点号”的操作。
如下图所示：3.3 绘图测点定位模式的选择3.3.1 坐标定位模式：在该模式下，使用绘图区右侧的地物绘制工具栏内的指定绘图工具作图时，可以在绘图命令执行过程中直接使用鼠标的十字光标，定位绘图区内测点点位来连接绘制指定的地物。
坐标定位模式便于熟悉野外现场情况的绘图员，使用“鼠标光标”快速定位测点位置和连接绘制地物。
南⽅CASS断⾯图绘制以及⼟⽅计算详解教程资料南⽅CASS道路断⾯⼟⽅计算实例教程⼀、系统环境：（1）操作系统 WIN XP ；（2）应⽤环境：南⽅CASS7.0 FOR CAD2004 或CAD2006⼆、实例数据：坐标⾼程数据⽂件：dgx.dat （路径：\Program Files\CASS70\DEMO\dgx.dat ）三、准备⼯作：展绘坐标数据⽂件dgx.dat 中的测点点号，并绘制等⾼线。
基本操作如下：（1）【绘图处理】菜单--【展野外测点点号】；弹出“输⼊坐标数据⽂件名”对话框中，打开dgx.dat⽂件，展绘出测点点号；（2）【等⾼线】菜单--【建⽴DTM】；弹出“建⽴DTM”对话框中，“选择建⽴DTM⽅式”中单选“⼜数据⽂件⽣成”；“坐标数据⽂件名”中打开dgx.dat⽂件；“结果显⽰”中单选“显⽰建三⾓⽹结果”；单击【确定】完成DTM的建⽴。
（3）【等⾼线】菜单--【绘制等⾼线】；弹出“绘制等值线”对话框，修改“等⾼距”为0.5⽶；“拟合⽅式”中单选“三次B样条拟合”；单击【确定】完成等⾼线的绘制。
（4）【等⾼线】菜单--【删三⾓⽹】。
四、道路断⾯设计阶段⼯作：1. 设计线路⾛向，即确定纵断⾯线：在等⾼线地形图中绘制道路的纵断⾯剖⾯线：使⽤pline绘多段线命令，连接dgx.dat 中测点点号10 和108，起点测点10，终点测点108。
如图所⽰：2. 绘制道路的纵断⾯图，以便下⼀步中确定“横断⾯设计⽂件”中的各个横断⾯的中桩设计⾼。
基本操作如下：【⼯程应⽤】菜单-【绘断⾯图】-【根据已知坐标】，弹出“断⾯线上取值”对话框，在“选择已知坐标获取⽅式”中单选“由数据⽂件⽣成”；在“坐标数据⽂件名”中打开dgx.dat⽂件；注意在“采样间距”中输⼊25⽶（该值可输⼊与横断⾯间距相同的数值，便于查看横断⾯个数及其中桩处的地⾯⾼程，并最终确定各⾥程处横断⾯的中桩设计⾼程）；单击【确定】按钮。
