油缸加工工艺知识培训

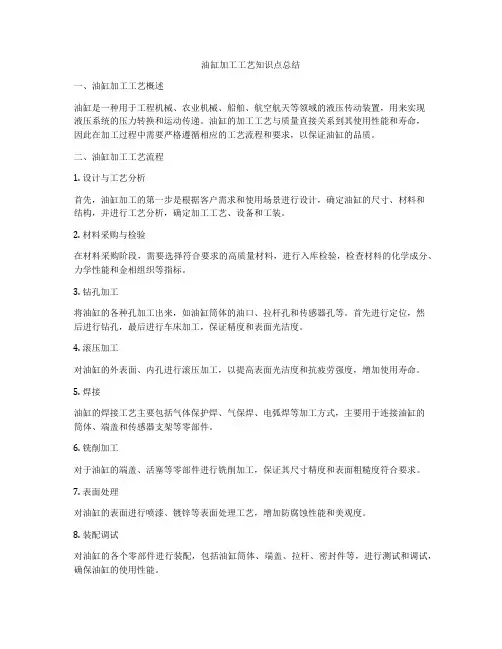

油缸加工工艺知识点总结一、油缸加工工艺概述油缸是一种用于工程机械、农业机械、船舶、航空航天等领域的液压传动装置，用来实现液压系统的压力转换和运动传递。

油缸的加工工艺与质量直接关系到其使用性能和寿命，因此在加工过程中需要严格遵循相应的工艺流程和要求，以保证油缸的品质。

二、油缸加工工艺流程1. 设计与工艺分析首先，油缸加工的第一步是根据客户需求和使用场景进行设计，确定油缸的尺寸、材料和结构，并进行工艺分析，确定加工工艺、设备和工装。

2. 材料采购与检验在材料采购阶段，需要选择符合要求的高质量材料，进行入库检验，检查材料的化学成分、力学性能和金相组织等指标。

3. 钻孔加工将油缸的各种孔加工出来，如油缸筒体的油口、拉杆孔和传感器孔等。

首先进行定位，然后进行钻孔，最后进行车床加工，保证精度和表面光洁度。

4. 滚压加工对油缸的外表面、内孔进行滚压加工，以提高表面光洁度和抗疲劳强度，增加使用寿命。

5. 焊接油缸的焊接工艺主要包括气体保护焊、气保焊、电弧焊等加工方式，主要用于连接油缸的筒体、端盖和传感器支架等零部件。

6. 铣削加工对于油缸的端盖、活塞等零部件进行铣削加工，保证其尺寸精度和表面粗糙度符合要求。

7. 表面处理对油缸的表面进行喷漆、镀锌等表面处理工艺，增加防腐蚀性能和美观度。

8. 装配调试对油缸的各个零部件进行装配，包括油缸筒体、端盖、拉杆、密封件等，进行测试和调试，确保油缸的使用性能。

对油缸进行质量检验，包括外观和尺寸检查、密封性能检测、压力测试等，保证油缸的合格率达到要求。

10. 包装与发货最后对油缸进行包装，包括内包装和外包装，然后进行发货，送到客户指定的地点。

三、油缸加工工艺的关键技术1. 自动化加工技术随着工业自动化的发展，油缸加工领域也出现了越来越多的自动化设备和生产线，如数控车床、加工中心、焊接机器人等，大大提高了生产效率和产品质量。

2. 数控加工技术数控加工技术是油缸加工工艺中的关键技术之一，能够实现高精度、高效率的加工，提高了产品的一致性和稳定性。

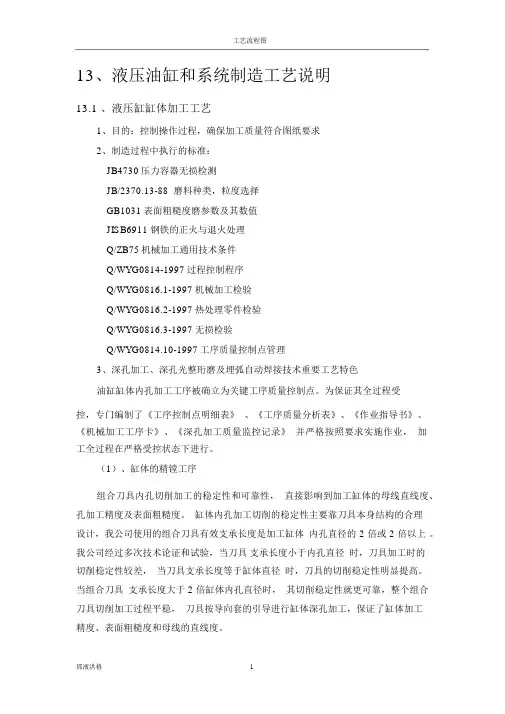

工艺流程图13、液压油缸和系统制造工艺说明13.1 、液压缸缸体加工工艺1、目的：控制操作过程，确保加工质量符合图纸要求2、制造过程中执行的标准：JB4730压力容器无损检测JB/2370.13-88 磨料种类，粒度选择GB1031表面粗糙度磨参数及其数值JISB6911 钢铁的正火与退火处理Q/ZB75机械加工通用技术条件Q/WYG0814-1997过程控制程序Q/WYG0816.1-1997机械加工检验Q/WYG0816.2-1997热处理零件检验Q/WYG0816.3-1997无损检验Q/WYG0814.10-1997工序质量控制点管理3、深孔加工、深孔光整珩磨及埋弧自动焊接技术重要工艺特色油缸缸体内孔加工工序被确立为关键工序质量控制点。

为保证其全过程受控，专门编制了《工序控制点明细表》、《工序质量分析表》、《作业指导书》、《机械加工工序卡》、《深孔加工质量监控记录》并严格按照要求实施作业，加工全过程在严格受控状态下进行。

（1）、缸体的精镗工序组合刀具内孔切削加工的稳定性和可靠性，直接影响到加工缸体的母线直线度、孔加工精度及表面粗糙度。

缸体内孔加工切削的稳定性主要靠刀具本身结构的合理设计，我公司使用的组合刀具有效支承长度是加工缸体内孔直径的 2 倍或 2 倍以上。

我公司经过多次技术论证和试验，当刀具支承长度小于内孔直径时，刀具加工时的切削稳定性较差，当刀具支承长度等于缸体直径时，刀具的切削稳定性明显提高。

当组合刀具支承长度大于 2 倍缸体内孔直径时，其切削稳定性就更可靠，整个组合刀具切削加工过程平稳，刀具按导向套的引导进行缸体深孔加工，保证了缸体加工精度、表面粗糙度和母线的直线度。

组合刀具另件加工精度是组合刀具整体性能符合设计要求的关键。

我公司组合刀具的制造、检验都选派有经验的、负责的专门人员把关，每个另件都必须满足设计提出的精度、形位公差要求，并且组合刀具总装后每道支承的径向跳动控制在0.01mm 以下，多道支承必须一次磨成，道与道之间的直径偏差控制在0.015mm以下，保证刀具母线直线度误差在 2 倍缸体直径长度上不大于0.015mm，刀具的直径尺寸与导向套过盈配合，精度为IT6 。

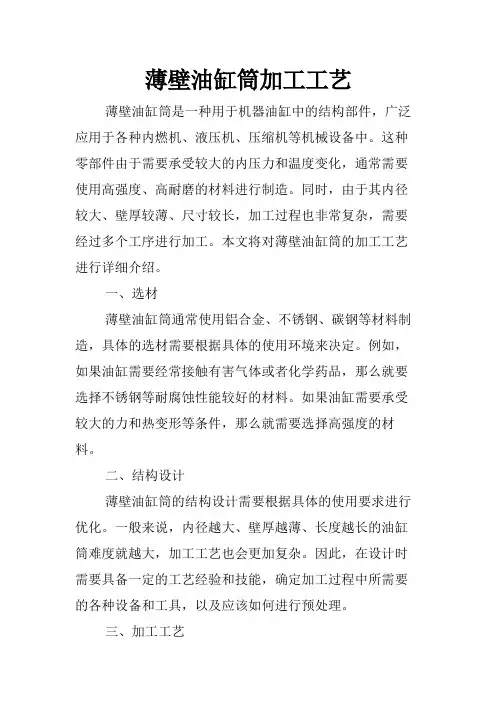

薄壁油缸筒加工工艺薄壁油缸筒是一种用于机器油缸中的结构部件，广泛应用于各种内燃机、液压机、压缩机等机械设备中。

这种零部件由于需要承受较大的内压力和温度变化，通常需要使用高强度、高耐磨的材料进行制造。

同时，由于其内径较大、壁厚较薄、尺寸较长，加工过程也非常复杂，需要经过多个工序进行加工。

本文将对薄壁油缸筒的加工工艺进行详细介绍。

一、选材薄壁油缸筒通常使用铝合金、不锈钢、碳钢等材料制造，具体的选材需要根据具体的使用环境来决定。

例如，如果油缸需要经常接触有害气体或者化学药品，那么就要选择不锈钢等耐腐蚀性能较好的材料。

如果油缸需要承受较大的力和热变形等条件，那么就需要选择高强度的材料。

二、结构设计薄壁油缸筒的结构设计需要根据具体的使用要求进行优化。

一般来说，内径越大、壁厚越薄、长度越长的油缸筒难度就越大，加工工艺也会更加复杂。

因此，在设计时需要具备一定的工艺经验和技能，确定加工过程中所需要的各种设备和工具，以及应该如何进行预处理。

三、加工工艺1、初始加工: 在加工前需要对材料进行切割或者切削加工，这样才能预备出所需要的形状和尺寸。

大多数情况下，需要使用钻岩机或数控机床进行加工。

加工前需要遵循一定的安全措施，例如佩戴手套和护目镜。

2、开孔和铣削: 一般在使用机器进行开孔和铣削时，需要将钻头或铣刀插入油缸内部，这就有可能导致弯曲。

为了避免这个问题，需要使用特殊的工具。

铣床等设备，则需要特殊的支撑装置，以更好地控制零部件的稳定性。

3、折弯或滚缩: 如果油缸筒具有特殊的形状或结构，那么就需要进行折弯或滚缩。

此时需要使用卷板机或者水力压力机，但由于油缸壁厚较薄，因此要特别注意保护其表面的质量。

4、打螺纹和钢套: 最后，还需要将油缸中的其它部件一道加工到油缸内，例如打螺纹、加装钢套等。

这将需要使用更复杂的设备，例如切削机床、车床等。

四、精加工经过上述过程之后，除非零部件的精度要求不高，否则需要进行精加工工序。

这一过程将需要使用精微机器磨床、打磨机等高精度设备来完成。

液压油缸基础知识收藏(总11页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除液压油缸基础知识收藏液压油缸在农业机械中已普遍运用，现按结构及用途整理，希望农机操作者多加了解......液压工作油缸按其工作条件要求不同，可把油缸结构设计成多种形式。

常见的有活塞式油缸、柱塞式油缸和复合油缸等结构形式。

(1)活塞式油缸活塞式油缸的结构组成如图1所示。

主要组成零件有：缸体、活塞、活塞杆、端板和密封圈等。

图1 活塞式油缸结构1—端盖板：2—缸体；3—活塞，4一密封环；5—活塞杆； 6—导向套；7—密封圈；8—压盖活塞式油缸在液压传动中应用较多，这种油缸工作时，主要是通过向油缸中活塞两侧交替输送液压油，利用活塞两侧液压油的压力差实现活塞的往复运动。

如果要想加快活塞的前进速度，可把油缸中的回油通过阀的控制，直接输入到进油管中，参加推动活塞工作，实现活塞的快速移动，但活塞的推力减小了许多。

(2) 柱塞式油缸柱塞式油缸的结构如图2所示。

主要组成零件有：缸体、柱塞、导向套、密封胶圈和端压盖等。

图2 柱塞式油缸结构1 —缸体；2—柱塞；3—导向套；4—密封胶圈；5—端压盖柱塞式油缸与活塞式油缸的不同之处是油缸中的活塞由轴式柱塞来代替，这种油缸多用在要求机械行程较长的液压传动中，而且只能是从一个方向输入压力油，单方向加压，形成推力推动柱塞移动。

柱塞的回程有的是靠柱塞本身自重落下，有的是依靠弹簧的弹力推回原位。

通常应用的柱塞式油缸体，其内孔不需要机械精加工，只要把柱塞外圆精磨就可以组装工作。

(3)复合式油缸图3所示充液式合模装置中用的油缸就是一种复合式油缸。

图中移模油缸是柱塞式油缸，当液压油从柱塞孔进人油缸时，使合模装置快速前移；合模接近终止时，当锁模油缸（活塞式油缸）进入液压油缸后，行程速度变慢，使锁模力达到要求吨位。

这种柱塞式和活塞式配合工作的油缸，称之为复合式油缸。

液压油缸加工工艺流程图液压油缸加工工艺流程图1、缸筒：a、备料（无缝钢管）→检验（材质证明书等）→调质（外包：部分零件）→车（车外圆、架子口、镗止口、法兰止口等）→调质硬度检测→焊（焊接管接头座、法兰等附件）→镗孔或珩磨（粗镗、精镗、滚压）→车（孔卡槽或内外螺纹）→钳工（钻油口）→检验→防锈入库b、备料（锻件）→检验（材质证明书、探伤等）→焊（毛坯对接焊）→焊接探伤→车（粗车）→调质（外包：部分零件）→车（车外圆、架子口、镗止口、法兰止口等）→调质硬度检测→焊（焊接管接头座、法兰等附件）→镗孔或珩磨（粗镗、精镗、滚压）→车（孔卡槽或内外螺纹）→钳工（钻油口）→检验→防锈入库2、活塞、导向套： a、备料（铸件、锻件）→检验（材质证明书、锻件探伤等）→粗车→精车→检验→防锈入库b、备料（圆钢）→检验（材质证明书等）→粗车→精车→检验→防锈入库3、活塞杆： a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车）→磨（精磨外圆）→电镀（外包：镀硬铬）或表面热处理（外包：部分零件）→抛光→检验→防锈入库b、备料（锻件）→检验（材质证明书、探伤等）→材料探伤→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车）→磨（精磨外圆）→电镀（外包：镀硬铬）或表面热处理（外包：部分零件）→抛光→检验→防锈入库4、缸头、杆头：a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库b、备料（铸钢：正火处理）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库c、备料（锻件）→检验（材质证明书、探伤等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库5、孔卡、轴卡、丝圈、压帽：a、备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包）→调质硬度检测→车（粗、精车）→钻（孔卡、压帽）→铣→磨（孔卡、轴卡）→检验→防锈入库b、备料（锻件）→检验（材质证明书、探伤等）→车（粗车）→调质（外包）→调质硬度检测→车（粗、精车）→钻（孔卡、压帽）→铣→磨（孔卡、轴卡）→检验→防锈入库6、缸体焊（缸头与缸筒焊接）→焊缝保温去应力→焊接探伤→防锈入库7、装配熟悉装配图（含出厂试验大纲等技术文件）→零部件(含密封件、工装)清理→零部件清洗→零部件配装→零部件精洗→密封件装配→零部件组装→标识标牌→检查试验装置→出厂试验→喷漆→装箱→发货。

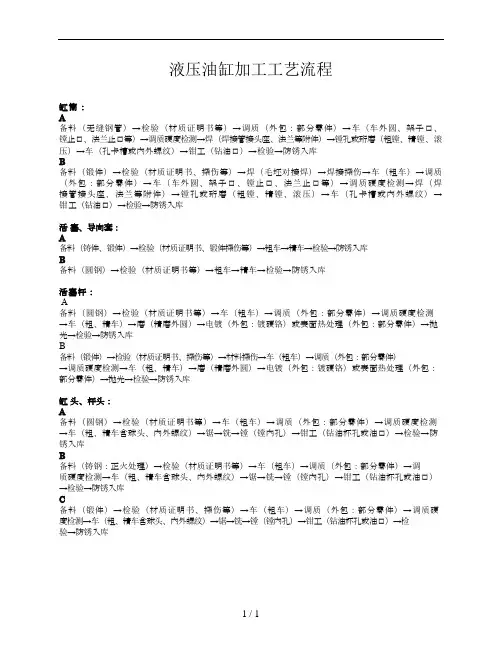

液压油缸加工工艺流程缸筒：A备料（无缝钢管）→检验（材质证明书等）→调质（外包：部分零件）→车（车外圆、架子口、镗止口、法兰止口等）→调质硬度检测→焊（焊接管接头座、法兰等附件）→镗孔或珩磨（粗镗、精镗、滚压）→车（孔卡槽或内外螺纹）→钳工（钻油口）→检验→防锈入库B备料（锻件）→检验（材质证明书、探伤等）→焊（毛坯对接焊）→焊接探伤→车（粗车）→调质（外包：部分零件）→车（车外圆、架子口、镗止口、法兰止口等）→调质硬度检测→焊（焊接管接头座、法兰等附件）→镗孔或珩磨（粗镗、精镗、滚压）→车（孔卡槽或内外螺纹）→钳工（钻油口）→检验→防锈入库活塞、导向套：A备料（铸件、锻件）→检验（材质证明书、锻件探伤等）→粗车→精车→检验→防锈入库B备料（圆钢）→检验（材质证明书等）→粗车→精车→检验→防锈入库活塞杆：A备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车）→磨（精磨外圆）→电镀（外包：镀硬铬）或表面热处理（外包：部分零件）→抛光→检验→防锈入库B备料（锻件）→检验（材质证明书、探伤等）→材料探伤→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车）→磨（精磨外圆）→电镀（外包：镀硬铬）或表面热处理（外包：部分零件）→抛光→检验→防锈入库缸头、杆头：A备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库B备料（铸钢：正火处理）→检验（材质证明书等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库C备料（锻件）→检验（材质证明书、探伤等）→车（粗车）→调质（外包：部分零件）→调质硬度检测→车（粗、精车含球头、内外螺纹）→锯→铣→镗（镗内孔）→钳工（钻油杯孔或油口）→检验→防锈入库孔卡、轴卡、丝圈、压帽：A备料（圆钢）→检验（材质证明书等）→车（粗车）→调质（外包）→调质硬度检测→车（粗、精车）→钻（孔卡、压帽）→铣→磨（孔卡、轴卡）→检验→防锈入库B备料（锻件）→检验（材质证明书、探伤等）→车（粗车）→调质（外包）→调质硬度检测→车（粗、精车）→钻（孔卡、压帽）→铣→磨（孔卡、轴卡）→检验→防锈入库缸体:焊（缸头与缸筒焊接）→焊缝保温去应力→焊接探伤→防锈入库装配:熟悉装配图（含出厂试验大纲等技术文件）→零部件(含密封件、工装)清理→零部件清洗→零部件配装→零部件精洗→密封件装配→零部件组装→标识标牌→检查试验装置→出厂试验→喷漆→装箱→发货。

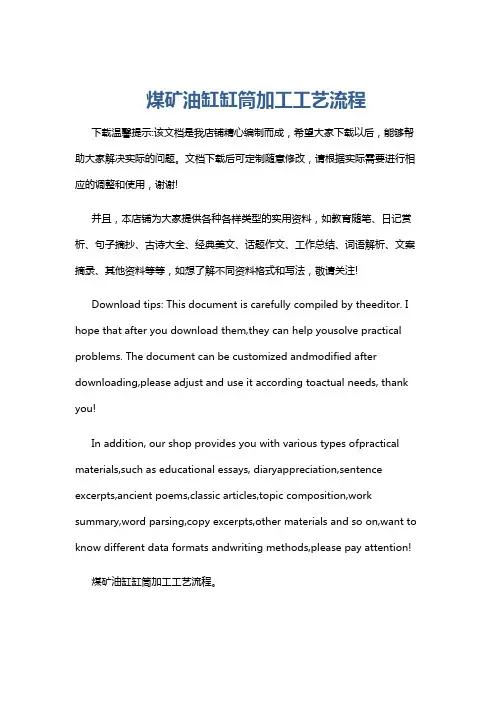

煤矿油缸缸筒加工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!煤矿油缸缸筒加工工艺流程。

1. 原材料检验，对原材料进行外观、化学成分、力学性能等检验，确保符合设计要求。

液压油缸基础知识液压油缸是一种常见的工业执行元件，常被用于传送和控制机械的运动。

液压油缸通常由两个主要部分组成：缸体和活塞。

缸体缸体是油缸的外壳，通常由金属制成。

缸体的设计应考虑到以下因素：材质缸体的材质通常是钢，但还有其他金属材料，例如铝合金或铜可以用于制造较小的油缸。

直径和长度油缸的直径和长度通常由具体作用所决定。

比如，更长或更大直径的油缸能产生更多的力量，但它们也需要更多的液体去工作。

因此，在选择油缸时需要考虑到这些因素。

连接方式油缸可以与其他部件连接，例如控制阀、管道和附件。

以便于油缸的运行。

活塞油缸的活塞通常是一个圆柱形的金属件，能够轻松地在缸体内移动。

活塞的设计要考虑到以下因素：直径和长度活塞的直径和长度通常与缸体的直径和长度相对应。

密封活塞要根据具体要求完全水密，并且能够与缸体紧密贴合。

通常，活塞会使用O形环和密封垫进行密封。

安装部件活塞也需要连接其他部件，例如杆和被控制的设备等。

液压系统液压油缸需要液压系统的支持来实现机械运动。

液压系统由许多不同的部件组成：液压泵液压泵将液体从储存容器中抽出，并提供所需的液压流量和压力。

液压阀液压阀控制供应液体的流量和压力，使机械能够根据需要移动。

液压液体液压液体通常是矿物油，但也可以使用其他液体，例如某些酯类。

控制部件机械运动可以由摇杆或电子控制台等控制部件进行控制。

应用液压油缸通常用于以下应用领域：挖掘机液压油缸被用于推动和移动装备，例如挖掘机的铲斗和臂架。

工业液压油缸可以用于各种各样的机械，例如压力机，卷板机，和铸造机。

农业液压油缸在农业中使用得广泛，例如用于运行后勤设备和农业机械。

液压油缸是一种常见的工业执行元件，通常由两个主要部分组成：缸体和活塞。

缸体和活塞的设计需要考虑到一些因素，例如材质、直径和长度，连接方式，密封和连接其他部件。

液压油缸需要液压系统的支持来实现机械运动，液压系统由许多不同的部件组成。

液压油缸通常应用于挖掘、工业和农业等领域。

液压油缸锻件的加工原理液压油缸是一种机械装置，主要用于实现线性运动和转动。

其广泛应用于塑料机械、冶金机械、军用机械、船用机械、水利机械等领域。

液压油缸的加工过程中，锻件技术是一个重要的步骤。

锻件是利用金属塑性变形性质，通过加工工艺将金属坯料变形成型的过程。

本文将介绍液压油缸锻件的加工原理。

锻件工艺流程液压油缸的锻件是通过金属坯料的加工，逐渐形成成型的零件。

一般来讲，液压油缸的锻件加工流程包括以下三个阶段：1.预加热坯料2.锻造成型3.热处理在加工过程中，每个阶段都是紧密相连的。

无论是工艺的温度、压力，还是机械的加工方式等都有着严格的要求。

以确保液压油缸的锻件可以满足生产应用的需求。

锻造成型的原理液压油缸的锻件加工过程中，最重要的部分是锻造成型。

在锻造成型中，由于金属坯料的塑性变形所产生的应变能量密度非常高，因此具备高强度、高硬度的特点。

而锻造成型过程中，主要应用以下两种方法：自由锻造自由锻造是一种能根据形状、尺寸、设计要求等进行自由变形的锻造方法。

自由锻造工艺流程简单，能够快速实现零件的生产。

在自由锻造中，锻件的形状由模具和金属坯料的受力特点共同确定。

模锻造模锻造是指通过使用锻模来实现零件的生产。

在模锻造中，锻造温度和锻造压力等都是严格的控制在一定范围内的。

模锻造是通过模具与金属坯料的受力特点共同完成，得到的锻件具备良好的精度和表面质量。

加工后的热处理液压油缸的锻件加工完成后，为了使其耐用、抗腐蚀、硬度适中，需要进行热处理。

在热处理过程中，首先将锻件放入炉子中加热到适当的温度，然后对锻件进行冷却处理，以形成锻件的所需硬度。

结论液压油缸的加工，是一个涉及多个工序的过程。

其中锻件技术是直接导致液压油缸零件性能的关键环节之一。

总之，加工液压油缸锻件需要掌握一系列的工艺流程，对于金属材料的物理特性有比较深入的了解。

只有在加工过程中严格遵守各环节的标准要求，才能够生产出具有优良性能的液压油缸锻件。
