第一章建筑识图基本知识1.1建筑制图标准和规范依据 GB/T50001-2001——房屋建筑制图统一标准GB/50104-2001——建筑制图标准一、图幅与图框1、图幅：图纸的大小l：图纸的长度b：图纸的宽b：l=1：√2 A0:1189×841——正好等于1m2A1：841×594A2：594×420A3:420×297A4：297×2102、图框：做图区域的界限a：装订边宽度，无论多大的图幅，装订边宽度不变c ：除装订边的另三边宽度，A0——A2，c =10mm ，其余小图纸取5mm 3、 对中标志：用于复制图纸，0.35mm 宽，伸入图幅内5mm 二、 标题栏与会签栏 1、 标题栏（图标）反应该图的设计、绘图方面的等等情况，包含：工程名称、图名、设计单位及设计师、绘图员、图号等等2、 会签栏：建筑是一项综合工程，包含了方方面面的专业和技术，会签栏是各专业负责人对该图纸的认可签字，包括：城市规划、消防、给排水、结构、暖通、环保、燃气等。
三、 图线 1、 线宽组及线型线宽组：b ：2，1.4，1，0.7，0.5，0.35，0.25，0.18 b /2，b /42、图线画法1）同张图纸，同比例的图样应采用相同线宽组2）图框、标题栏的界限用b线绘制3）平行线之间的间隔不能小于0.7，避免误认为一条线4）虚线、单点长划线、双点长划线等，应线段相交，不能短划线和空隙相交。
只有虚线是实线的延长线时，应留空隙5）图形小时可以用细实线代替单点长划线、双点长划线四、字体工程字为长仿宋字，字高等于字号，为20，14，10，7，5，3.5，2.5 分别用在不同的地方。
写字方法：横平竖直，注意起落，结构匀称，填满方格。
五、比例图形与实物相应线性尺寸之比。
写在图名右侧，用小一号或小二号字体书写。
常用比例：1：1，1：2，1：5等，P11表。
六、尺寸标注标注要求: 正确、完整、清晰、合理。

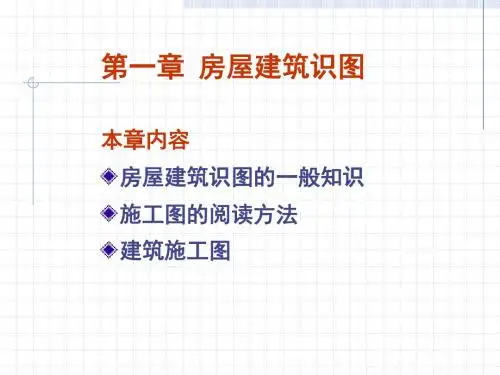

第1章房屋建筑识图１.1 建筑识图的基本知识1。
１.1房屋的组成及作用一幢民用建筑，一般是由基础、墙或柱、楼地层、楼（电）梯、屋面、门窗等主要部分组成，如图1—１所示。
(1)基础。
基础是位于建筑物最下部的承重构件,它承受着建筑物的全部荷载,并把这些荷载连同自重传给地基。
（2）墙或柱。
墙或柱是建筑物的竖向承重构件．对于墙承重结构体系而言,墙作为承重构件,承受屋面、楼梯、楼地层传来的荷载，并将这些荷载连同自重传给基础。
对于骨架承重结构体系而言,墙作为围护构件，外墙抵御风雨雪及寒暑对建筑物的影响；内墙主要作为分隔构件,将建筑空间分隔成或大或小的室内空间。
（３）ﻩ楼地层.楼地层是建筑的水平承重和分隔构件，包括楼板层和首层地面两部分。
楼板层将建筑在垂直方向划分为若干层,将其所承受的荷载及自重给墙或柱.楼板支承在墙上,对墙也起到水平支撑作用.首层地面直接承受各种使用荷载，并把荷载传给下面的土层--地基．(４)ﻩ楼(电)梯。
楼梯是建筑中联系上下层的垂直设施,也是火灾、地震等灾害发生时的紧急疏散要道。
高层建筑中,除设置楼梯外,还设置电梯。
（５）屋面。
屋面是建筑物顶部的覆盖构件，与外墙共同建筑物的外壳。
屋面既是围护构件又是承重构件，防御自然界各种因素对顶层房间的影响,在承受自重及外部荷载的同时将这些荷载给墙或柱。
(6)ﻩ门窗．门窗属于非承重构件。
门的主要功能是出入、分隔和联系空间,有的兼起通风和采光作用；窗主要用于通风和采光。
门窗在不同情况下还具有保温、隔热、防风和防水等围护功能，并对建筑造型、立面及装饰有重要的作用。
名称线型线宽用途实线粗b(１）平、剖面图中被剖切的主要建筑构造（包括构配件）的轮廓线;（2) 建筑立面图或室内立面图的外轮廓线;（3）建筑构造详图中被剖切的主要部分的轮廓线；（4）建筑构配件详图中的外轮廓线；（5）平、立、剖面的剖切符号中粗0。
7ｂ（1）平、剖面图中被剖切的次要建筑构造（包括构配件)的轮廓线；(2）建筑平、立、剖面图中建筑构配件的轮廓线;（3）建筑构造详图及建筑构配件详图中的一般轮廓线中0。
