建筑制图与识图课件
线段上下各两道圆弧，形成两个交点
确定半径，半径为大于1/2线段
交点连线，与线段的交点即为中点
重点：
01
任意等分已知线段
02
任意等分两平行线间的距离
二、任意等分线段
⑴五等分线段 把已知线段AB五等分，可用作平行线法求得各等分点，其作图方法和步骤如下图所示：
作辅助线 准确运用分规等分辅助线 作平行线（准确运用两个三角板作平行线）
过点A在AB上任取长度为l的5等段，得点1、2、3、4、5 过点5作AB的垂直线5C=l，连AC极为所求坡度
重点：
01
准确等分线段，得等分点 做直角三角形的另一直角边，使得这一直角边为线段的1/5 沿斜边方向表示坡度符号 坡度符号上准确标注坡度数字
02
正多边形的画法
圆内接正五边形 （a）以A为圆心，OA为半径画弧，得点M、N，连MN与OA得交点E； （b）以E为圆心，EB为半径画弧，得点F； （c）以B为起点，用BF弦 长将圆周五等分，即为所求。
粗
b
见各专业制图标准
细
0.25b
假想轮廓线、成型前原始轮廓线
折断线
0.25b
断开界线
波浪线
0.25b
断开界线
字体
字体的号数即是字体高度,字高系列有:3.5mm、5mm、7mm、10mm、14mm、20mm等。 长仿宋体字高与宽关系表（mm）
字 高
20
14
10
7
5
3.5
字 宽
14
10
7
5
3.5
2.5
斜轴测图
P=q=0.82=1
r=1或0.5
轴间角
∠XOY =900
OX、OY轴与水平线的夹角为30°和60°
建筑制图习题课(第一章)
1.3点的投影 1.3点的投影
1、在立体的三面投影上标出点的第三投影 a' d' c' e' a c d b e e" c" b' a" b" d"
建筑工程制图与识图
1.3点的投影 1.3点的投影
1、已知点的两面投影,补出第三投影 Z b' a' d' e" X c' c a b d YH e O c" e" b" a" d" Yw
建筑工程制图与识图
1.4
直线的投影
5、作图求AB的
X a
O ∆Z AB实长
α
b
建筑工程制图与识图
1.4
直线的投影
AB实长 ∆Y
6、作图求AB的实长和倾角ß 。 b'
ß
a' X a ∆Y b O
建筑工程制图与识图
1.4
直线的投影
7、已知a'b'及b， ß=30º，且A在B之前，求AB实长及ab。 b'
1.5
平面的投影
b' f'
3、求位于三角形ABC所在平面内的直线EF的H面投影
a' d′ c' X
g′
e' O b
a d c e
g
f
建筑工程制图与识图
1.5
平面的投影
b′ 2′ 4′ a′ 1′ 3′ d′ c′
4、求平面内ABCD内字A的另一个投影。
X
3 d c 1 a b 4 2
O
建筑工程制图与识图
1.5
平面的投影
b′
5、求三角形ABC对H面的倾角α。 α
1、在立体的三面投影上标出点的第三投影 a' d' c' e' a c d b e e" c" b' a" b" d"
建筑工程制图与识图
1.3点的投影 1.3点的投影
1、已知点的两面投影,补出第三投影 Z b' a' d' e" X c' c a b d YH e O c" e" b" a" d" Yw
建筑工程制图与识图
1.4
直线的投影
5、作图求AB的
X a
O ∆Z AB实长
α
b
建筑工程制图与识图
1.4
直线的投影
AB实长 ∆Y
6、作图求AB的实长和倾角ß 。 b'
ß
a' X a ∆Y b O
建筑工程制图与识图
1.4
直线的投影
7、已知a'b'及b， ß=30º，且A在B之前，求AB实长及ab。 b'
1.5
平面的投影
b' f'
3、求位于三角形ABC所在平面内的直线EF的H面投影
a' d′ c' X
g′
e' O b
a d c e
g
f
建筑工程制图与识图
1.5
平面的投影
b′ 2′ 4′ a′ 1′ 3′ d′ c′
4、求平面内ABCD内字A的另一个投影。
X
3 d c 1 a b 4 2
O
建筑工程制图与识图
1.5
平面的投影
b′
5、求三角形ABC对H面的倾角α。 α
第一章建筑工程制图基本知识建筑识图与构造课件
3.3.1 真实性
➢当直线平行于投影面时，其投影反映实长； 当平面平行于投影面时，其投影反映实形。
A
C
D B
E
a
c
b
d
P
e
3.3.2 积聚性
➢当直线垂直于投影方向时，其投影积聚为一点。 当平面垂直于投影方向时，其投影积聚为一直线。
A
C
D
B
E
c
a(b)
e
d P
3.3.3 类似性
➢点的投影仍然是点。 ➢直线的投影一般还是直线。 ➢平面图形的投影一般是原图形的类似形。
1.0
0.7
0.5
0.35
0.5b
0.7
0.5
0.35
0.25
0.25b
0.35
0.25
0.18
0.13
2.1.2 图线
常用图线
2.1.2 图线
图线画法
2.1.2 图线
折断线 细实线
中粗实线 中实线
图线综合举例
中粗虚线
粗实线
细点画线
2.1.3 文字
字高
字体的总要求
字体端正 笔画清楚 间隔均匀 排列整齐
V X
Z
a
aZ
A
a
aX
W O
a
aY
H Y
空间点——A
H面投影——a
V面投影——a W面投影——a
4.1.1 点的三面投影及其特性
Vቤተ መጻሕፍቲ ባይዱa
X
ax
Z
az
A
a
W
O
V a
X
a H
移去空间点
ay Y
a H H
V面不动
建筑制图与识图课件全
(3) 虚线与虚线、点画线、虚线点与其它线段相交时，应交 于线段处。实线与虚线连接时，则应留一间距。它们的 正确画法和错误画法如图所示。（图见后面 ）
(4) 点画线或双点画线的两端不应是点。 (5) 图线不得与文字、数字或符号重叠、相交。不可避免时，
应首先保证文字等的清晰。
图线画法
正确
错误
图线应用的正误对比
建筑制图与识图
第一章 建筑制图基本知识
第一节 绪论
（一）建筑制图课程的目的和任务
1、目的：掌握建筑制图与识图在建筑制图中的重要性 2、任务： （1）学习投影（主要是正投影法）的基本理论及其运用； （2）学习贯彻制图国家标准及其它有关规定； （3）培养绘制和阅读房屋建筑工程图样的基本能力； （4）培养空间想象能力和绘图技能； （5）培养计算机绘图的基本能力。
（四）三面正投影图的作图方法：
1、先画出 水平和 垂直十 字相交 线，表 示投影 轴；
2、根据三等的 关系，正立投影 图和水平投影图 的各个相应部分 用铅垂线对正 （等长）；正立 投影图和侧投影 图的各个相应部 分用水平线拉齐 （等高）
3、水平投影图和侧 投影图具有等宽的 关系，作图时先从O 点作一条向下斜的 45度线，然后在水 平投影图上向右引 水平线，交到45度 线后再向上引铅垂 线，把水平投影图 中的宽度反映到侧 投影中去。
1、长对正：正面投影 图和水平投影图左右 对正，长度相等；
2、高平齐：正面投影 图和侧面投影图上下 看齐，高度相等；
3、宽相等：水平投影 图和侧面投影图前后 对应，宽度相等。
（二）三面正投影的投影规律：
（三）三面正投影图的多样性：
由于物体的形状是多种 多样的，其中有些形状 复杂的物体，往往需要 更多的图来表示，但有 些形状简单的物体用一 个或两个图也能表示清 楚。如：圆管可用两个 图表示，圆柱、圆球用 一个图标明直径符号和 尺寸就能表示清楚，但 应注意的是，两个投影 图常常不能准确、肯定 地表现一个形体。因此， 制图或识图时一般都应 当把三个投影图综合对 照，当作一个整体来看。
(4) 点画线或双点画线的两端不应是点。 (5) 图线不得与文字、数字或符号重叠、相交。不可避免时，
应首先保证文字等的清晰。
图线画法
正确
错误
图线应用的正误对比
建筑制图与识图
第一章 建筑制图基本知识
第一节 绪论
（一）建筑制图课程的目的和任务
1、目的：掌握建筑制图与识图在建筑制图中的重要性 2、任务： （1）学习投影（主要是正投影法）的基本理论及其运用； （2）学习贯彻制图国家标准及其它有关规定； （3）培养绘制和阅读房屋建筑工程图样的基本能力； （4）培养空间想象能力和绘图技能； （5）培养计算机绘图的基本能力。
（四）三面正投影图的作图方法：
1、先画出 水平和 垂直十 字相交 线，表 示投影 轴；
2、根据三等的 关系，正立投影 图和水平投影图 的各个相应部分 用铅垂线对正 （等长）；正立 投影图和侧投影 图的各个相应部 分用水平线拉齐 （等高）
3、水平投影图和侧 投影图具有等宽的 关系，作图时先从O 点作一条向下斜的 45度线，然后在水 平投影图上向右引 水平线，交到45度 线后再向上引铅垂 线，把水平投影图 中的宽度反映到侧 投影中去。
1、长对正：正面投影 图和水平投影图左右 对正，长度相等；
2、高平齐：正面投影 图和侧面投影图上下 看齐，高度相等；
3、宽相等：水平投影 图和侧面投影图前后 对应，宽度相等。
（二）三面正投影的投影规律：
（三）三面正投影图的多样性：
由于物体的形状是多种 多样的，其中有些形状 复杂的物体，往往需要 更多的图来表示，但有 些形状简单的物体用一 个或两个图也能表示清 楚。如：圆管可用两个 图表示，圆柱、圆球用 一个图标明直径符号和 尺寸就能表示清楚，但 应注意的是，两个投影 图常常不能准确、肯定 地表现一个形体。因此， 制图或识图时一般都应 当把三个投影图综合对 照，当作一个整体来看。
建筑制图与识图第1章
第1章 建筑制图的基本知识
目录
1.1
制图标准
制图工具及仪器用品
1.2
1.3
建筑制图的一般步骤
几何作图
1.4
1.1 制图标准
国家标准代号 标准发布的顺序号
《房屋建筑制图统一标准》（GB/T 50001—2010） 《总图制图标准》（GB/T 50103—2010） 标准批准的年份 《建筑制图标准》（GB/T 50104—2010） 《建筑结构制图标准》（GB/T 50105—2010） 《建筑给水排水制图标准》（GB/T 50106—2010） 《暖通空调制图标准》（GB/T 50114—2010）
1.2.5 圆规、分规
圆规用来画圆和圆弧。圆规 有两个分肢，其中一肢固定脚是 钢针，另一肢是活动插脚，可更 换铅芯（铅笔插脚）和钢针（钢 针插脚），分别用于绘铅笔图和 作分规使用，
1.2.5 圆规、分规
画圆弧时应用右手大拇指和 食指捏住圆规杆柄，钢针对准圆 心，按顺时针方向一次画完。
1.2.5 圆规、分规
1.1.6 尺寸标注
4．弧长、弦长的尺寸标注
标注圆弧的弧长时，尺 寸线应以与该弧同心的圆弧 线表示，尺寸界线应指向圆 心，起止符号应以箭头表示， 弧长数字的上方应加注圆弧 符号“⌒” 。
标注圆弧的弦长时， 尺寸线应以平行于该弦 的直线表示，尺寸界线 应垂直于该弦，起止符 号应以中粗斜短线表示。
1.1.6 尺寸标注
尺寸数字一般应根据其 方向注写在靠近尺寸线的上 方中部。如没有足够的注写 位置，最外边的尺寸数字可 注写在尺寸界线的外侧，中 间相邻的尺寸数字可上下错 开注写，引出线端部用圆点 表示标注尺寸的位置，如右 图所示。
尺寸应标注在图样轮 廓线以外，不得与图线、 文字及符号相交，如左图 所示。
目录
1.1
制图标准
制图工具及仪器用品
1.2
1.3
建筑制图的一般步骤
几何作图
1.4
1.1 制图标准
国家标准代号 标准发布的顺序号
《房屋建筑制图统一标准》（GB/T 50001—2010） 《总图制图标准》（GB/T 50103—2010） 标准批准的年份 《建筑制图标准》（GB/T 50104—2010） 《建筑结构制图标准》（GB/T 50105—2010） 《建筑给水排水制图标准》（GB/T 50106—2010） 《暖通空调制图标准》（GB/T 50114—2010）
1.2.5 圆规、分规
圆规用来画圆和圆弧。圆规 有两个分肢，其中一肢固定脚是 钢针，另一肢是活动插脚，可更 换铅芯（铅笔插脚）和钢针（钢 针插脚），分别用于绘铅笔图和 作分规使用，
1.2.5 圆规、分规
画圆弧时应用右手大拇指和 食指捏住圆规杆柄，钢针对准圆 心，按顺时针方向一次画完。
1.2.5 圆规、分规
1.1.6 尺寸标注
4．弧长、弦长的尺寸标注
标注圆弧的弧长时，尺 寸线应以与该弧同心的圆弧 线表示，尺寸界线应指向圆 心，起止符号应以箭头表示， 弧长数字的上方应加注圆弧 符号“⌒” 。
标注圆弧的弦长时， 尺寸线应以平行于该弦 的直线表示，尺寸界线 应垂直于该弦，起止符 号应以中粗斜短线表示。
1.1.6 尺寸标注
尺寸数字一般应根据其 方向注写在靠近尺寸线的上 方中部。如没有足够的注写 位置，最外边的尺寸数字可 注写在尺寸界线的外侧，中 间相邻的尺寸数字可上下错 开注写，引出线端部用圆点 表示标注尺寸的位置，如右 图所示。
尺寸应标注在图样轮 廓线以外，不得与图线、 文字及符号相交，如左图 所示。
建筑工程制图与识图第一章投影基本知识2
B
直线上的点具有两个 特性： 1、从属性 若点在直 线上，则点的各个投影 必在直线的各同面投影 上。
利用这一特性可以在 直线上找点，或判断已 知点是否在直线上。
山东英才建筑工程学院
2.4.2 直线上点的投影
b c C X a c b c O A a
B
2、定比性 属于线段 上的点分割线段之比等 于其投影之比。即 AC/CB = ac/cb = ac/cb = ac/cb 利用这一特性，在 不作侧面投影的情况下， 可以在直线上找点或判 断已知点是否在直线上。
X O
a
YW
A X
a
b
Y
a
b YH

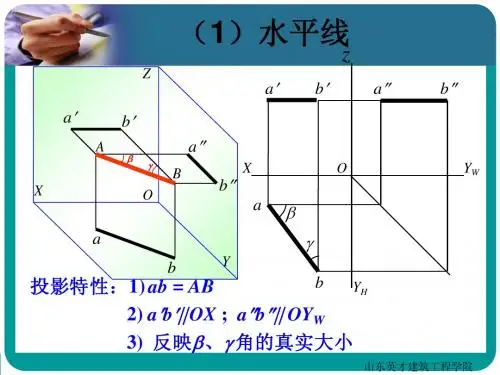

投影特性： 1) a b = AB 2) ab OX ; a b OZ 3) 反映、角的真实大小
山东英才建筑工程学院
（3）侧平线
Z a A b X a b a b X a Z a
b
O
O
a
YW
b
B Y
投影特性： 1) ab = AB 2) ab OZ ; ab OYH 3) 反映 、 角的真实大小
YH
山东英才建筑工程学院
（3）侧垂线
Z Z a ab A X O B X O YW b ab
a
b
a
b
Y
a
b
YH
投影特性：1) ab 积聚 成一点 2) ab OYH ; ab OZ 3) ab = ab =AB
山东英才建筑工程学院
3、一般位置直线 ——与三个投影面都倾斜的直线。
山东英才建筑工程学院
例1-7在直线AB上求做一点C，使 AC:CB=2:3。
b’ c’ a’
建筑构造与识图第一章
9
1.1建筑制图常用工具
三、三角板
• 一般多为有机玻璃材质。 • 三角板可配合丁字尺画垂线，以及与水平线成30°，45°，60°的倾斜线。
用两块三角板组合还能画与水平线成15°，75°的倾斜线。
10
1.1建筑制图常用工具
四、曲线板
• 曲线板是绘制非圆曲线的工具
找点1-4 连接1-3
找点2-6连接3-5
1．图线的种类和用途 详P12页表1-3
29
1.2 建筑制图标准
30
31
1.2 建筑制图标准
2．图线的画法要求 ① 同一张图纸内，相同比例的各图样应选用相同的线宽。 ② 相互平行的图例线，其净间隙或线中间隙不小于0.2 mm。 ③ 虚线、单点长画线或双点长画线的线段长度和间隔，应各自相等。 ④ 单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。
1.2 建筑制图标准
三、字体
绘制图样时，需要用各种文字（如汉字、数字和字母等）表明图形各部分的尺寸、所用材料、施 工要点等。
总体要求：笔画清晰、字体端正、排列整齐、粗细一致、标点符号清楚正确。 1、汉字 汉字要求：手绘长仿宋体。 电脑制图中同一图纸，字体不超过2种。 汉字的字高用字号来表示，如7号字就是字高7 mm。 汉字的高度不应小于3.5 mm，其高度应按 的比例递增（ 2）。 宽高比宜为0.7.
17
1.1建筑制图常用工具
八、绘图笔
• 分类：绘图笔可分为绘图铅笔和绘图墨水笔。
（1）绘图铅笔
绘图铅笔的铅芯有软硬之分。根据铅芯的软硬程 度不同，铅笔可分为H，B和HB三个等级。
为保证同一图样上同类线型粗细一致，画粗实线 用的铅笔铅芯应磨削成截面为d×d（d为要画线 条的宽度）的四棱柱形；
1.1建筑制图常用工具
三、三角板
• 一般多为有机玻璃材质。 • 三角板可配合丁字尺画垂线，以及与水平线成30°，45°，60°的倾斜线。
用两块三角板组合还能画与水平线成15°，75°的倾斜线。
10
1.1建筑制图常用工具
四、曲线板
• 曲线板是绘制非圆曲线的工具
找点1-4 连接1-3
找点2-6连接3-5
1．图线的种类和用途 详P12页表1-3
29
1.2 建筑制图标准
30
31
1.2 建筑制图标准
2．图线的画法要求 ① 同一张图纸内，相同比例的各图样应选用相同的线宽。 ② 相互平行的图例线，其净间隙或线中间隙不小于0.2 mm。 ③ 虚线、单点长画线或双点长画线的线段长度和间隔，应各自相等。 ④ 单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。
1.2 建筑制图标准
三、字体
绘制图样时，需要用各种文字（如汉字、数字和字母等）表明图形各部分的尺寸、所用材料、施 工要点等。
总体要求：笔画清晰、字体端正、排列整齐、粗细一致、标点符号清楚正确。 1、汉字 汉字要求：手绘长仿宋体。 电脑制图中同一图纸，字体不超过2种。 汉字的字高用字号来表示，如7号字就是字高7 mm。 汉字的高度不应小于3.5 mm，其高度应按 的比例递增（ 2）。 宽高比宜为0.7.
17
1.1建筑制图常用工具
八、绘图笔
• 分类：绘图笔可分为绘图铅笔和绘图墨水笔。
（1）绘图铅笔
绘图铅笔的铅芯有软硬之分。根据铅芯的软硬程 度不同，铅笔可分为H，B和HB三个等级。
为保证同一图样上同类线型粗细一致，画粗实线 用的铅笔铅芯应磨削成截面为d×d（d为要画线 条的宽度）的四棱柱形；
建筑工程制图与识图课件1
三角板用于绘制各种方向的直线。其与丁字尺配合 使用，可画垂直线以及与水平线成30°、45°、60° 夹角的倾斜线。用两块三角板可以画与水平线成15°、 75°夹角的倾斜线，还可以画任意已知直线的平行线 和垂直线。
丁字尺的用法
丁字尺的尺头靠紧图板导边，上下移动画水平线。
三角板的用法
三角板与丁字尺配合使用，可以画15º整数倍的各种角度。
1.2.4 图线（GB／T17450—1998）
1.图线型式及应用
表1-3 图线
图1-14 图线应用示例
2．图线的画法（注意事项）
(1)同一图样中，同类图线的宽度应基本一致。虚线、点画线及双点画线的线 段长度和间隔应各自大致相等。
(2)相互平行的图线，其间隙不宜小于其中粗线的宽度，且不宜小于0.7mm。 (3)绘制图形的对称中心线、轴线时，其点画线应超出图形轮廓线外3mm～5mm，
(b) 作图方法和步骤：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
2)圆弧连接两已知圆弧
(3)混合连接（内外切）
(a) 已知条件：
两已知弧的圆心01、02；半径 R1、R2；连接弧的半径R。
(b) 作图方法和步骤：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
2）圆弧连接两已知圆弧
(1) 外连接（外切）
(a) 已知条件：
两已知弧的圆心01、02；半径 R1、R2；连接弧的半径R。
(b) 作图方法和步骤：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
2)圆弧连接两已知圆弧
(2)内连接（内切）
(a) 已知条件：
两已知弧的圆心01、02；半径 R1、R2；连接弧的半径R。
丁字尺的用法
丁字尺的尺头靠紧图板导边，上下移动画水平线。
三角板的用法
三角板与丁字尺配合使用，可以画15º整数倍的各种角度。
1.2.4 图线（GB／T17450—1998）
1.图线型式及应用
表1-3 图线
图1-14 图线应用示例
2．图线的画法（注意事项）
(1)同一图样中，同类图线的宽度应基本一致。虚线、点画线及双点画线的线 段长度和间隔应各自大致相等。
(2)相互平行的图线，其间隙不宜小于其中粗线的宽度，且不宜小于0.7mm。 (3)绘制图形的对称中心线、轴线时，其点画线应超出图形轮廓线外3mm～5mm，
(b) 作图方法和步骤：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
2)圆弧连接两已知圆弧
(3)混合连接（内外切）
(a) 已知条件：
两已知弧的圆心01、02；半径 R1、R2；连接弧的半径R。
(b) 作图方法和步骤：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
2）圆弧连接两已知圆弧
(1) 外连接（外切）
(a) 已知条件：
两已知弧的圆心01、02；半径 R1、R2；连接弧的半径R。
(b) 作图方法和步骤：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
2)圆弧连接两已知圆弧
(2)内连接（内切）
(a) 已知条件：
两已知弧的圆心01、02；半径 R1、R2；连接弧的半径R。
《建筑工程制图与识图》课件 (1)
按照房屋的 层数或
总高度分类
按照施工 方法分类
第5页
现浇整体式 建筑 预制装配式 建筑 装配整体式 建筑
任务一
概述
房屋的组成
一栋房屋是 由基础、墙和 柱、楼面和地 面、屋面、楼 梯和门窗等主 要构件组成的
第6页
任务一
概述
屋面：屋面一般是指屋顶部分，是 建筑物顶部承重构，主要作用是 承重、保温隔热和防水排水
我国现阶段建筑工程图设计一般分为以下两个阶段： 1.设计之前的准备工作 2.设计工作
设计之前的准备工作
a. 初步设计阶段 初步设计阶段是根据建筑单位提出的设计要求，通过调查研究、收集资 料、合理构思，最后提出设计方案。 初步设计阶段的设计方案应包括： ① 建筑总平面图，绘出建筑物在地面上的位置、标高、周围道路、其他 设施的布置以及绿化和说明。 ② 各层平面图和主要剖面图、立面图，应标注房屋的主要尺寸、房间的 面积、高度以及门窗的位置、室内家具和设备的布置。 ③ 说明，说明设计方案的主要意图、主要结构方案和构造特点以及主要 技术经济指标。 ④ 工程概算书，按国家有关规定，计算工程费用和主要建筑材料需要量。
任务一
概述 建筑施工图的专业制图规定
第 11 页
《房屋建筑制图统一标准》（GB/T 50001－2010）
名称
线型
线宽
1．图线
实线 粗
b
中 0.7b
粗
中
0.5b
细
0.25b
《建筑制图标准》（GB/T 50104－2010）
一般用途
① 平、剖面图中被剖切的主要建筑构造 （包括构配件）的轮廓线
② 建筑立面图或室内立面图的外轮廓线 ③ 建筑构造详图中被剖切的主要部分的 轮廓线 ④ 建筑构配件详图中的外轮廓线 ⑤ 平、立、剖面图的剖切符号
建筑构造与识图第一章建筑识图基础知识
1.2 绘制工具与仪器的使用方法
（2）比例尺常见的比例尺如图1.9所示。比例尺的使用方法是：首先，在尺上找到所需的比例；然后，看清尺上每单位长度所表示的相应长度，就可以根据所需要的长度，在比例尺上找出相应的长度作图。例如，要以1∶100的比例画2700 mm的线段，只要从比例尺1∶100的刻度上找到单位长度1 m（实际长度仅是10 mm），并量取从0到2.7 m刻度点的长度，就可用这段长度绘图了。
表1.6 绘图所用的比例
1.1 制图的基本知识
图1.4 比例的注写
1.1 制图的基本知识
如图1.5（a）所示，图样上的尺寸应包括尺寸线、尺寸界线、尺寸起止符号和尺寸数字四要素。尺寸线、尺寸界线用细实线绘制，如图1.5所示。尺寸起止符号一般用中实线的斜短画绘制，其倾斜的方向应与尺寸界线成顺时针45°角，长度宜为2～3 mm。半径、直径、角度、弧长的尺寸起止符号宜用箭头表示，箭头的画法如图1.5（c）所示。
1.1 制图的基本知识
比例宜注写在图名的右侧，字的底线应取平齐，比例的字高应比图名字高小一号或两号。如图1.4所示。
注：字号与字高的换算关系：美国人习惯于用"磅"作为文字的计量单位，而中国人却习惯于字号作为文字的计量单位。它们的对应关系是：初号=42磅=14.82毫米 小初=36磅=12.70毫米 一号=26磅=9.17毫米小一=24磅=8.47毫米 二号=22磅=7.76毫米 小二=18磅=6.35毫米三号=16磅=5.64毫米 小三=15磅=5.29毫米 四号=14磅=4.94毫米小四=12磅=4.23毫米 五号=10.5磅=3.70毫米 小五=9磅=3.18毫米六号=7.5磅=2.56毫米 小六=6.5磅=2.29毫米 七号=5.5磅=1.94毫米八号=5磅=1.76毫米字体的磅值大小是指从字母笔划的最顶到字母笔划的最底端。1英寸等于72磅。
（2）比例尺常见的比例尺如图1.9所示。比例尺的使用方法是：首先，在尺上找到所需的比例；然后，看清尺上每单位长度所表示的相应长度，就可以根据所需要的长度，在比例尺上找出相应的长度作图。例如，要以1∶100的比例画2700 mm的线段，只要从比例尺1∶100的刻度上找到单位长度1 m（实际长度仅是10 mm），并量取从0到2.7 m刻度点的长度，就可用这段长度绘图了。
表1.6 绘图所用的比例
1.1 制图的基本知识
图1.4 比例的注写
1.1 制图的基本知识
如图1.5（a）所示，图样上的尺寸应包括尺寸线、尺寸界线、尺寸起止符号和尺寸数字四要素。尺寸线、尺寸界线用细实线绘制，如图1.5所示。尺寸起止符号一般用中实线的斜短画绘制，其倾斜的方向应与尺寸界线成顺时针45°角，长度宜为2～3 mm。半径、直径、角度、弧长的尺寸起止符号宜用箭头表示，箭头的画法如图1.5（c）所示。
1.1 制图的基本知识
比例宜注写在图名的右侧，字的底线应取平齐，比例的字高应比图名字高小一号或两号。如图1.4所示。
注：字号与字高的换算关系：美国人习惯于用"磅"作为文字的计量单位，而中国人却习惯于字号作为文字的计量单位。它们的对应关系是：初号=42磅=14.82毫米 小初=36磅=12.70毫米 一号=26磅=9.17毫米小一=24磅=8.47毫米 二号=22磅=7.76毫米 小二=18磅=6.35毫米三号=16磅=5.64毫米 小三=15磅=5.29毫米 四号=14磅=4.94毫米小四=12磅=4.23毫米 五号=10.5磅=3.70毫米 小五=9磅=3.18毫米六号=7.5磅=2.56毫米 小六=6.5磅=2.29毫米 七号=5.5磅=1.94毫米八号=5磅=1.76毫米字体的磅值大小是指从字母笔划的最顶到字母笔划的最底端。1英寸等于72磅。
建筑工程制图与识图课件1
6、简化尺寸标注（续3）
相同要素尺 寸标注方法
§1-4 图 纸 上 的 字 体
长 仿 宋 体
宽：高=2/3
字号：20，14，10，7，5，3.5
直体： 0 1 2 3 4 5 6 7 8 9 A B C D E F 斜体：A B C D 1 4 5 6 8 9 0
字体的基本笔划：
一 图 木
阿拉伯数字的书写
200
尺寸界线 细实线， 一般与被注长度垂 直，一端离开图样 轮廓线≮2，另一 端超出尺寸线2~3。 图样轮廓线可作尺 寸界线
尺寸线 细实线，与被 注长度平行。图样任何 图线不能作尺寸线
尺寸数字 一般依 其方向写在靠近尺 寸线的上、左方
尺寸组成（续1）
） ～ （ 箭头尺寸 起止符号 4 5 b
≥2mm
≤15°
尺寸起止符号 中粗实线 45° 长2～3mm 尺寸数字 6000 尺寸线 细实线
2～3mm 尺寸界线 细实线
必要时最外边的尺寸数字可注写在尺寸界线的 外侧。中间相邻的尺寸数字可错开注写
尽量少用
尺寸的排列与布置
• 尺寸宜在图样轮廓 以外，不宜与图线、 文字及符号等相交 （断开相应图线）。 • 相互平行的尺寸线 应从被注写的图样轮 廓线由近向远，小尺 寸在内，大尺寸靠外 整齐排列。
见有关专业制图标准
中心线、对称线等 见有关专业制图标准 见有关专业制图标准 假想轮廓线、成型前原始轮廓线
双点 长 画线 折断线
波浪线
中 细
0.25b
0.25b
断开界线
断开界线
图线的画法
间隙宽度≮粗线宽度，且≥0.7mm
0.5~1
3~6
15~20 15~20 各0.5~1 15~20 15~20 各0.5~1
建筑工程制图与识图课件PPT课件
12
第12页/共37页
1.2.2 比例（GB／T14690—1993）
——是图中图形与其实物相应要素的线性尺寸之比(线性尺寸是指能用 直线表达的尺寸，如直线的长度、圆的直径等) 。
表1-2 国标规定的比例
13
第13页/共37页
1.2.3 字体（GB／T14691—1993）
1．汉字：长仿宋体（国家正式公布的简化字，宽约为 高的2/3）。
图1-17 尺寸的组成与标注示例
19
第19页/共37页
1. 尺寸的组成
(1) 尺寸界线（细实线）——用来表示尺寸的度量范围。 用细实线绘制，并可用图形的轮廓线、轴线或对称中心线代
替。 (2)尺寸线——表示所注尺寸的度量方向和长度。
用细实线绘制，不能用其他线代替或与其他线重合。 (3)尺寸起止符号（尺寸线终端）——尺寸的起止点。
10
第10页/共37页
2．图框格式 图框——图纸上限定绘图区域的线框。
(a) A0~A3横式幅面
第11页/共37页
(b) A4立式幅面
11
3．标题栏（GB/T 10610.1－1989）
—— 位于图纸右下角与图框线相接。用来填写图名、制 图人名、设计单位、图纸编号、比例等内容。
图1-11 制图作业标题栏格式
(3)绘制图形的对称中心线、轴线时，其点画线应超出图形轮廓线外 3mm～5mm，且点画线的首末两端是长划，而不是短划；用点画线 绘制圆的对称中心线时，圆心应为线段的交点。
(4)在较小的图形上绘制点画线、双点画线有困难时，可用细实线代替。
(5)虚线、点画线、双点画线自身相交或与其他任何图线相交时，都应是 线、线相交，而不应在空隙处或短划处相交，但虚线如果是实线的延 长线时，则在连接虚线端处留有空隙。
第12页/共37页
1.2.2 比例（GB／T14690—1993）
——是图中图形与其实物相应要素的线性尺寸之比(线性尺寸是指能用 直线表达的尺寸，如直线的长度、圆的直径等) 。
表1-2 国标规定的比例
13
第13页/共37页
1.2.3 字体（GB／T14691—1993）
1．汉字：长仿宋体（国家正式公布的简化字，宽约为 高的2/3）。
图1-17 尺寸的组成与标注示例
19
第19页/共37页
1. 尺寸的组成
(1) 尺寸界线（细实线）——用来表示尺寸的度量范围。 用细实线绘制，并可用图形的轮廓线、轴线或对称中心线代
替。 (2)尺寸线——表示所注尺寸的度量方向和长度。
用细实线绘制，不能用其他线代替或与其他线重合。 (3)尺寸起止符号（尺寸线终端）——尺寸的起止点。
10
第10页/共37页
2．图框格式 图框——图纸上限定绘图区域的线框。
(a) A0~A3横式幅面
第11页/共37页
(b) A4立式幅面
11
3．标题栏（GB/T 10610.1－1989）
—— 位于图纸右下角与图框线相接。用来填写图名、制 图人名、设计单位、图纸编号、比例等内容。
图1-11 制图作业标题栏格式
(3)绘制图形的对称中心线、轴线时，其点画线应超出图形轮廓线外 3mm～5mm，且点画线的首末两端是长划，而不是短划；用点画线 绘制圆的对称中心线时，圆心应为线段的交点。
(4)在较小的图形上绘制点画线、双点画线有困难时，可用细实线代替。
(5)虚线、点画线、双点画线自身相交或与其他任何图线相交时，都应是 线、线相交，而不应在空隙处或短划处相交，但虚线如果是实线的延 长线时，则在连接虚线端处留有空隙。
建筑工程制图与识图第一章投影基本知识
系和位置。
02
正投影法
正投影法的定义和性质
定义
正投影法是一种将三维物体通过 投影的方式，将其形状、大小、 相对位置等投影到二维平面上的 一种方法。
性质
正投影法保持了物体的形状、大 小和相对位置不变，且投影前后 物体的对应边长相等，对应角相 等。
点、线、面的正投影
点
点在正投影中，根据其在投影面上的位置，可以确定其在投影面 上的正投影。
详细描述
透视投影图是根据人眼的视觉原理，通过视线的变化，将三维物体在观察者眼中 形成的透视图像绘制在二维平面上。根据视线的位置和数量，透视投影图可以分 为单点透视、两点透视等多种类型。
透视投影图的绘制方法
总结词
透视投影图的绘制需要遵循一定的步骤和方法，包括确定视 点、视线和观察角度，选择合适的透视线索，以及运用灭点 和量点法等技巧。
投影法在建筑工程中的应用
建筑设计
通过正投影法绘制建筑物的平 面图、立面图和剖面图，以表 达建筑物的外观和内部结构。
结构设计
利用正投影法绘制建筑物的梁 、柱、板等结构构件的详图， 以表达其形状、尺寸和连接方 式。
给排水设计
通过斜投影法绘制管道系统图 ，以表达管道的走向、交叉和 连接关系。
电气设计
利用中心投影法绘制电气线路 图，以表达电气元件的连接关
详细描述
透视投影图能够反映物体在空间中的位置和方向，表现出物体的立体感和空间感，使得二维平面具有三维立体的 效果。这种特性使得透视投影图在建筑、机械、产品设计等领域中得到广泛应用，用于效果图、施工图、模型制 作等方面。
感谢您的观看
THANKS
投影线
连接投射中心和投影面的 线，表示物体在投影面上 的轮廓。
02
正投影法
正投影法的定义和性质
定义
正投影法是一种将三维物体通过 投影的方式，将其形状、大小、 相对位置等投影到二维平面上的 一种方法。
性质
正投影法保持了物体的形状、大 小和相对位置不变，且投影前后 物体的对应边长相等，对应角相 等。
点、线、面的正投影
点
点在正投影中，根据其在投影面上的位置，可以确定其在投影面 上的正投影。
详细描述
透视投影图是根据人眼的视觉原理，通过视线的变化，将三维物体在观察者眼中 形成的透视图像绘制在二维平面上。根据视线的位置和数量，透视投影图可以分 为单点透视、两点透视等多种类型。
透视投影图的绘制方法
总结词
透视投影图的绘制需要遵循一定的步骤和方法，包括确定视 点、视线和观察角度，选择合适的透视线索，以及运用灭点 和量点法等技巧。
投影法在建筑工程中的应用
建筑设计
通过正投影法绘制建筑物的平 面图、立面图和剖面图，以表 达建筑物的外观和内部结构。
结构设计
利用正投影法绘制建筑物的梁 、柱、板等结构构件的详图， 以表达其形状、尺寸和连接方 式。
给排水设计
通过斜投影法绘制管道系统图 ，以表达管道的走向、交叉和 连接关系。
电气设计
利用中心投影法绘制电气线路 图，以表达电气元件的连接关
详细描述
透视投影图能够反映物体在空间中的位置和方向，表现出物体的立体感和空间感，使得二维平面具有三维立体的 效果。这种特性使得透视投影图在建筑、机械、产品设计等领域中得到广泛应用，用于效果图、施工图、模型制 作等方面。
感谢您的观看
THANKS
投影线
连接投射中心和投影面的 线，表示物体在投影面上 的轮廓。
建筑工程制图与识图
01
02
投影面平行线的投影特性可概括如下：
投影面平行线的投影特性
一般位置直线
A
B
V
W
H
X
Y
Z
O
对三个投影面都倾斜的直线称为一般位置直线。
Z
X
a
b
a
O
YH
YW
a
b
b
b
b
a
b
a
a
一般位置直线
A
B
V
W
H
X
Y
Z
O
对三个投影面都倾斜的直线称为一般位置直线。
Z
X
a
b
a
O
YH
YW
a
b
b
b
b
a
b
a
a
一般位置直线的投影特性
O
A
B
侧平线（平行W面，同时倾斜于H、V面的直线）
a
a
b
a
b
b
侧面投影反映实长及倾角，水平投影及正面投影垂直于OX轴
b
X
Z
a
b
b
a
O
YH
YW
a
直线在它所平行的投影面上的投影反映实长，且反映对其他两个投影面倾角的实形；
该直线在其他两个投影面上的投影分别平行于相应的投影轴，且小于实长。 事实上，在直线的三面投影中，若有两面投影垂直于同一投影轴，而另一投影处于倾斜状态，则该直线必平行于倾斜投影所在的投影面，且反映与其他两投影面夹角的实形。
侧垂线——垂直于W面，同时平行于H、V面的直线。
投影面垂直线
特殊位置直线
V
W
H
X
02
投影面平行线的投影特性可概括如下：
投影面平行线的投影特性
一般位置直线
A
B
V
W
H
X
Y
Z
O
对三个投影面都倾斜的直线称为一般位置直线。
Z
X
a
b
a
O
YH
YW
a
b
b
b
b
a
b
a
a
一般位置直线
A
B
V
W
H
X
Y
Z
O
对三个投影面都倾斜的直线称为一般位置直线。
Z
X
a
b
a
O
YH
YW
a
b
b
b
b
a
b
a
a
一般位置直线的投影特性
O
A
B
侧平线（平行W面，同时倾斜于H、V面的直线）
a
a
b
a
b
b
侧面投影反映实长及倾角，水平投影及正面投影垂直于OX轴
b
X
Z
a
b
b
a
O
YH
YW
a
直线在它所平行的投影面上的投影反映实长，且反映对其他两个投影面倾角的实形；
该直线在其他两个投影面上的投影分别平行于相应的投影轴，且小于实长。 事实上，在直线的三面投影中，若有两面投影垂直于同一投影轴，而另一投影处于倾斜状态，则该直线必平行于倾斜投影所在的投影面，且反映与其他两投影面夹角的实形。
侧垂线——垂直于W面，同时平行于H、V面的直线。
投影面垂直线
特殊位置直线
V
W
H
X
建筑识图(入门)
建筑工程施工识图入门李尚略•第一章 识图基础知识•一 、图形的形成 假定光线可以穿透物体（物体的面是透明的，而物体的轮廓线是不透的），并规定在影子当中，光线直接照射到的轮廓线画成实线，光线间接照射到的轮廓线画成虚线，则经过抽象后的“影子”称为投影。
•图纸形成通过光线平行垂直照射物体某一面从而产生这一面的影子，也称为这一面的投影，这种投影方法也称为正投影。
墙光线影子投影面投影图投影线光源投影中心形成投影的三要素：投影线、形体、投影面二、投影的种类投影中心投影斜投影正投影平行投影中心投影平行投影正投影: 投影线垂直于投影面斜投影：投影线倾斜于投影面S S ∞S ∞三、形体的三面正投影 １、三面投影图的形成 左图为空间3个不同形状的形体，它们在同一投影面上的投影却是相同的。
由图可以看出：虽然一个投影面能够准确的表现出形体的一个侧面的形状，但不能表现出形体的全部形状。
那么，需要几个投影才能确定空间形体的形状呢？V （正立投影面）H W X ZY O V HWX Z Y一般来说，用三个相互垂直的平面做投影面，用形体在这三个投影面上的三个投影，才能充分地表示出这个形体的空间形状． 三个相互垂直的投影面，称为三面投影体系． 形体在这三面投影体系中的投影，称为三面正投影图．（水平投影面）（侧立投影面）２、三个投影面的展开V HW X ＹZ剪开H WＹH ＹWVHX ＹＷZＹＨ三个投影面展开以后，三条投影轴成了两条相交的直线；原X 、Z 轴位置不变，原Y 轴则分成ＹＨ，ＹＷ 两条轴线。
XＹＷZＹＨ3、三面正投影图的分析长长宽宽高高三面正投影图之间的规律：长对正，高平齐， 宽相等。
•四建筑工程施工图•4.1：什么是建筑工程施工图•：建筑工程上所用的，一种能够十分准确地表达出建筑物的外形轮廓、大小尺寸、结构构造和材料做法的图样。
是房层建筑工程施工的依据，现场必须按图施工，不得随意更改。
•设计院出图把图形洒成蓝色的外观，所以也称为“蓝图”•4.2、建筑工程施工图的种类•（1）、建筑总平面图•说明建筑物所在地理位置和周围环境的平面图。
建筑制图与识图 ppt课件
(3) 虚线与虚线、点画线、虚线点与其它线段相交时，应交 于线段处。实线与虚线连接时，则应留一间距。它们的 正确画法和错误画法如图所示。（图见后面 ）
(4) 点画线或双点画线的两端不应是点。 (5) 图线不得与文字、数字或符号重叠、相交。不可避免时，
应首先保证文字等的清晰。
2020/11/24
17
图线画法
国标规定的比例
原值比例
优先使用 1:1
放大比例
优先使用 可使用
5:1
2:1
5×10n:1 2 ×10n:1 1 ×10n:1
4:1
2.5:1
4 ×10n:1 2 .5×10n:1
缩小比例
2020/11/24
优先使用 可使用
1:2
1:5
1:10
1:2 ×10n 1:5 ×10n 1:1 ×10n
1:1.5
2020/11/24
10
（一）图纸幅面和格式
1、图纸幅面
图纸基本幅面代号和尺寸
幅面代
号
A0
A1
A2
A3
A4
B×L
841 ×1189
594 ×841
420 ×594
297 ×420
210 ×297
e
20
ቤተ መጻሕፍቲ ባይዱ10
c
10
5
a
2020/11/24
25
11
2. 图框格式
纸边界线
B
图框线
周边 标题栏
L
2020/11/24
2020/11/24
19
（2）字母和数字
1）拉丁字母示例：
字母和数字示例
斜体
直体
2020/11/24
(4) 点画线或双点画线的两端不应是点。 (5) 图线不得与文字、数字或符号重叠、相交。不可避免时，
应首先保证文字等的清晰。
2020/11/24
17
图线画法
国标规定的比例
原值比例
优先使用 1:1
放大比例
优先使用 可使用
5:1
2:1
5×10n:1 2 ×10n:1 1 ×10n:1
4:1
2.5:1
4 ×10n:1 2 .5×10n:1
缩小比例
2020/11/24
优先使用 可使用
1:2
1:5
1:10
1:2 ×10n 1:5 ×10n 1:1 ×10n
1:1.5
2020/11/24
10
（一）图纸幅面和格式
1、图纸幅面
图纸基本幅面代号和尺寸
幅面代
号
A0
A1
A2
A3
A4
B×L
841 ×1189
594 ×841
420 ×594
297 ×420
210 ×297
e
20
ቤተ መጻሕፍቲ ባይዱ10
c
10
5
a
2020/11/24
25
11
2. 图框格式
纸边界线
B
图框线
周边 标题栏
L
2020/11/24
2020/11/24
19
（2）字母和数字
1）拉丁字母示例：
字母和数字示例
斜体
直体
2020/11/24
建筑工程制图与识图期末复习资料123
建筑工程制图与识图期末复习资料第一章制图的基本知识与技能第一节绘图工具和仪器图板是用来固定图纸的，提供作图工作面。
丁字尺主要用于画水平线三角板由两块组成一副（45和60），主要与丁字尺配合使用画垂直线与倾斜线圆规是用来画圆及圆弧的工具，调平后钢针略长于铅芯分规是截量长度和等分线段的工具，调平后钢针针尖聚与一点。
铅笔是用来画图或写字的，铅笔的铅芯有软硬之分，铅笔上标注的“H”表示硬铅笔，“B”表示软铅笔，“F”，“HB”表示软硬适中，“B”、“H”前的数字越大表示铅笔越软和越硬。
画工程图时，应使用较硬的铅笔打底稿，如3H、2H等，用HB铅笔写字，用B或2B铅笔加深图线。
画图时应使铅笔垂直纸面，向运动方向倾斜75度。
第二节制图的基本标准●GB GB/T GBJ●A2的尺寸是420×594●字体长仿字体字的书写要领：横平竖直，起落分明，填满方格，结构匀称。
拉丁字母、阿拉伯数字和罗马数字的字高，应不小于 2.5mm。
如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜75°。
●尺寸标注尺寸的组成：图样上的尺寸包括四个要素：尺寸界线、尺寸线、尺寸起止符号和尺寸数字1、尺寸界线尺寸界线，应用细实线绘制，一般应与被注长度垂直，其一端应离开图样的轮廓线不小于2mm，另一端应超出尺寸线2~3mm。
必要时可利用图样轮廓线、中心线及轴线作为尺寸界线。
2、尺寸线尺寸线应用细实线绘制，并与被注长度平行，与尺寸界线垂直相交，但不宜超出尺寸界线外。
互相平行的尺寸线，应从被注的图样轮廓线由近向远整齐排列，小尺寸应离轮廓线较近，大尺寸离轮廓线较远。
图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离不宜小于10mm，平行排列的尺寸线的间距为7~10mm，并保持一致。
图样上任何图线都不得用作尺寸线。
3、尺寸起止符号尺寸起止符号一般用中粗短斜线绘制，并画在尺寸线与尺寸界线的相交处，其倾斜方向应与尺寸界线成顺时针45°角。
建筑制图与识图-第一章
使用圆规画圆时，应先调整铅芯与钢针针尖的长度，使两脚在并拢 时针尖略长于铅芯，然后定好半径，找准圆心，并将圆规按顺时针方向 旋转，保证旋转过程中针尖与铅芯均垂直于纸面，如图1-4（a）和（b） 所示。画大圆时，圆规应加接延伸杆后使用，如图1-4（c）所示。
10
三、圆规和分规
（a）钢针略长于铅芯
（b）画小圆
b 0.5b 0.25b
b 0.5b 0.25b 0.25b 0.25b
一般用途 主要可见轮廓线 可见轮廓线 可见轮廓线、尺寸线、变更云线 图例填充线、家具线 见各有关专业制图标准 不可见轮廓线 不可见轮廓线、轮廓线 图例填充线、家具线 见各有关专业制图标准 见各有关专业制图标准 中心线、轴线、对称线等 见各有关专业制图标准 见各有关专业制图标准 假想轮廓线、成型前原始轮廓线 断开界线 断开界线
二、图线
【例1-1】如图1-10所示为一水池的正立面图和立体示意图，从该图中可以 看出各类图线及其应用。
（a）水池正立面图
（b）水池立体示意图
图1-10 图线应用示例
二、图线
（二）图线的画法
要正确地绘制一张工程图，除了明确各种线型和线宽所代表的含义外，还应注意 以下事项：
（1）相互平行的图线，其净间隙或线中间隙不宜小于0.2 mm。当间隙过小时，可 用示意法将局部扩大比例绘制。
使用丁字尺画线时，尺头应紧靠图板的工作边，然后 用左手扶尺头，将尺上下推动到要画线的位置，接着用左 手压住尺身，右手画线，如图1-2所示。
5
图1-2 用丁字尺画水平线
注意
使用图板与丁字尺画线时，切勿图省事直接推动尺身，使 尺头脱离图板的工作边，也不能将丁字尺靠在图板的其他边画 线，或用丁字尺的下边缘画线。
14
10
三、圆规和分规
（a）钢针略长于铅芯
（b）画小圆
b 0.5b 0.25b
b 0.5b 0.25b 0.25b 0.25b
一般用途 主要可见轮廓线 可见轮廓线 可见轮廓线、尺寸线、变更云线 图例填充线、家具线 见各有关专业制图标准 不可见轮廓线 不可见轮廓线、轮廓线 图例填充线、家具线 见各有关专业制图标准 见各有关专业制图标准 中心线、轴线、对称线等 见各有关专业制图标准 见各有关专业制图标准 假想轮廓线、成型前原始轮廓线 断开界线 断开界线
二、图线
【例1-1】如图1-10所示为一水池的正立面图和立体示意图，从该图中可以 看出各类图线及其应用。
（a）水池正立面图
（b）水池立体示意图
图1-10 图线应用示例
二、图线
（二）图线的画法
要正确地绘制一张工程图，除了明确各种线型和线宽所代表的含义外，还应注意 以下事项：
（1）相互平行的图线，其净间隙或线中间隙不宜小于0.2 mm。当间隙过小时，可 用示意法将局部扩大比例绘制。
使用丁字尺画线时，尺头应紧靠图板的工作边，然后 用左手扶尺头，将尺上下推动到要画线的位置，接着用左 手压住尺身，右手画线，如图1-2所示。
5
图1-2 用丁字尺画水平线
注意
使用图板与丁字尺画线时，切勿图省事直接推动尺身，使 尺头脱离图板的工作边，也不能将丁字尺靠在图板的其他边画 线，或用丁字尺的下边缘画线。
14
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图1-11 制图作业标题栏格式
24
1.2.2 比例（GB／T14690—1993）
——是图中图形与其实物相应要素的线性尺寸之比(线性尺寸是
指能用
直线表达的尺寸，如直线的长度、圆的
直径等) 。
表1-2 国标规定的比例
种类
比例
原值比例 优先选用 1:1
放大比例 缩小比例
优先选用 5:1
2:1
5×10n:1 2 ×10n:1
丁字尺用于绘制水平线。使用时将尺头内侧紧靠 图板左侧导边上下移动，自左至右画水平线。
三角板用于绘制各种方向的直线。其与丁字尺配 合使用，可画垂直线以及与水平线成30°、45°、 60°夹角的倾斜线。用两块三角板可以画与水平线成 15°、75°夹角的倾斜线，还可以画任意已知直线的 平行线和垂直线。
6
丁字尺的用法
1.1.4 铅笔 —— 画底稿和描深图线。
用H和B代表铅芯的软硬度。
1．“H”表示硬性铅笔，色浅淡。H 前边的数字越大，表示铅芯越硬（浅 淡）；
2．“B”表示软性铅笔，色浓黑。B 前边的数字越大，表示铅芯越软（浓
黑）;
3．“HB”是中性铅，表示铅芯软硬 适当。
一般情况下，
画底稿：用2H或3H
描深图线：用B、2B或HB
写字：用HB。
15
➢ 应使用绘图铅笔为宜。铅芯的软硬是用字母“B” 及“H”表示的，“H”前面的数字愈大表示铅芯越 软，“B”前面的数字愈大表示铅芯越软。
➢ 绘图时一般用2H或H画底稿及细线，用HB或B画粗线， 用HB写字。
➢ 铅笔要削成圆锥形。
➢ 画线时握笔要自然，速度、用力要均匀。
16
图是工程界的语言，是施工的 依据，也就是说所画出来的图不 仅自己看懂，更重要的是让别人 看懂。因此，为了使工程图样表 达同一必须有共同的法则和统一 规范，这个统一的规定就是国家 标准
4
本章任务
1.了解熟悉绘图工具的用法
2.正确了解和掌握国家标准技术制 图的有关规定，特别是尺寸注法。 3.了解和掌握简单的几何作图以及 圆弧连接。
4.掌握平面图形的分析和尺寸注法。
5
1.1 绘图工具及用法
1.1.1 图板、丁字尺、三角板
图板用于铺放图纸，其表面要求平整、光洁。图 板的左右侧为导边，必须平直。
c
a
c
a
标题栏
L
(a)
留装订边的图框格式
（a）X型 （b）Y型
标题栏 B
(b)
21
e e
B e
e L
e
e
e
e
L
(a)
标题栏
不留装订边的图框格式 （a）X型 （b）Y型
标题栏
B
(b)
22
(a) A0~A3横式幅面
(b) A4立式幅面
23
3．标题栏（GB/T 10610.1－1989）
—— 位于图纸右下角与图框线相接。用来填写图名、制 图人名、设计单位、图纸编号、比例等内容。
标准图纸幅面形成示意
各号幅面的尺寸关系是：沿上一号幅面的长边对裁， 即为次一号幅面的大小。
594
A1
A0
841 210
420
297
A3
A2
A4
1189 19
2 图框格式
在图纸上必须用粗实线画出图框，其 格式分为留装订边和不留装订边两种。同 一产品的图样只能采用一种图框格式。
20
c c
B
c c
L
0123456789
• 图样上的数字有阿 ⅠⅡ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ Ⅸ Ⅹ
拉伯数字和罗马数字； A B C D E F G H I J K L
字母有拉丁字母与希 abcdefghijklmnopqrstuvwxyz
腊字母。
αβγδεζηθφψωλ
字母和数字可写成斜体或直体，注意 全图统一。斜体字字头向右倾斜，与水平 基准线成75°。
12
1.1.3 曲线板 ——用于画非圆曲线。
除了上述工具外，绘图时还要准备有削铅笔的小刀， 磨铅芯的砂纸，橡皮以及固定图纸的胶带纸，另外 为了保护有用的图线可以使用擦图片等。
13
绘图时，可直接利用模板上面的漏孔和刻度进行作图， 选好位置和孔型然后用笔描， 以提高制图效率。
绘 图 模 板
14
图1-10 绘图模板
17
1.2 制图标准的基本规定
1.2.1 图纸幅面和格式（GB/T14689－1993） 1．图纸基本幅面：A0~A4
表1-1 图纸基本幅面尺寸
幅面
代号
A0
A1
A2
A3
A4
B×L 841 ×1189 594 ×841 420 ×594 297 ×420 210 ×297
e
20
10
c
10
5
a
25
18
1 ×10n:1
可选用 4:1
2.5:1
4 ×10n:1 2 .5×10n:1
优先选用 可选用
1:2
1:5
1:10
1:2 ×10n 1:5 ×10n 1:1 ×10n
1:1.5
1:2.5
1:3
1:1.5 ×10n 1:2.5 ×10n 1:3 ×10nFra bibliotek×10n
1:4
1:6
1:4 ×10n 1:6
25
建筑制图与识图 许炜
1
2
课程任务 1了解建筑施工图 2 读懂建筑施工图 3绘制建筑施工图
建筑制图是研究建筑工程图样的一 门学科，工程图样是工业生产中一项 重要的技术资料，是工程界共同的语 言，是工程技术人员设计思想的载体 。
3
第1章 制图基本知识与技能
1.1 绘图工具及用法 1.2 制图标准的基本规定 1.3 几何作图 1.4 平面图形的画法
丁字尺的尺头靠紧图板导边，上下移动画水平线。
7
丁字尺与三角形的使用方法
•
正确的用法
•
错误的用法
8
三角板的用法
三角板与丁字尺配合使用，可以画15º整数倍的各种角度。
9
两块三角板配合使用——画已知直线的平行线和垂直线
10
1.1.2 圆规与分规 ——画圆或圆弧，等分线段或量取尺寸。
11
分规主要用于量取尺寸和截取线段
1.2.3 字体（GB／T14691—1993）
1．汉字：长仿宋体（国家正式公布的简化字，宽约为 高的2/3）。( 手工绘图)
汉字应写成长仿宋体字，并应采用国家正 式公布推行的《汉字简化方案》中规定的简 化字。汉字的高度 h不应小于3.5 mm，其字宽 一般为 h/ 2 。
26
• 2.数字和字母:
27
1.2.4 图线（GB／T17450—1998）
1.图线型式及应用
表1-3 图线
28
图1-14 图线应用示例
29
2．图线的画法（注意事项）
(1)粗线的宽度（d）应在0.5-2mm之间选择，应尽量保证在图样中不出
现宽度小于0.18mm的图线。细线的宽度约为d/2。
(2)同一图样中，同类图线的宽度应基本一致。 虚线、点画线及双点画线的线段长度和间隔应各自大致相等。
24
1.2.2 比例（GB／T14690—1993）
——是图中图形与其实物相应要素的线性尺寸之比(线性尺寸是
指能用
直线表达的尺寸，如直线的长度、圆的
直径等) 。
表1-2 国标规定的比例
种类
比例
原值比例 优先选用 1:1
放大比例 缩小比例
优先选用 5:1
2:1
5×10n:1 2 ×10n:1
丁字尺用于绘制水平线。使用时将尺头内侧紧靠 图板左侧导边上下移动，自左至右画水平线。
三角板用于绘制各种方向的直线。其与丁字尺配 合使用，可画垂直线以及与水平线成30°、45°、 60°夹角的倾斜线。用两块三角板可以画与水平线成 15°、75°夹角的倾斜线，还可以画任意已知直线的 平行线和垂直线。
6
丁字尺的用法
1.1.4 铅笔 —— 画底稿和描深图线。
用H和B代表铅芯的软硬度。
1．“H”表示硬性铅笔，色浅淡。H 前边的数字越大，表示铅芯越硬（浅 淡）；
2．“B”表示软性铅笔，色浓黑。B 前边的数字越大，表示铅芯越软（浓
黑）;
3．“HB”是中性铅，表示铅芯软硬 适当。
一般情况下，
画底稿：用2H或3H
描深图线：用B、2B或HB
写字：用HB。
15
➢ 应使用绘图铅笔为宜。铅芯的软硬是用字母“B” 及“H”表示的，“H”前面的数字愈大表示铅芯越 软，“B”前面的数字愈大表示铅芯越软。
➢ 绘图时一般用2H或H画底稿及细线，用HB或B画粗线， 用HB写字。
➢ 铅笔要削成圆锥形。
➢ 画线时握笔要自然，速度、用力要均匀。
16
图是工程界的语言，是施工的 依据，也就是说所画出来的图不 仅自己看懂，更重要的是让别人 看懂。因此，为了使工程图样表 达同一必须有共同的法则和统一 规范，这个统一的规定就是国家 标准
4
本章任务
1.了解熟悉绘图工具的用法
2.正确了解和掌握国家标准技术制 图的有关规定，特别是尺寸注法。 3.了解和掌握简单的几何作图以及 圆弧连接。
4.掌握平面图形的分析和尺寸注法。
5
1.1 绘图工具及用法
1.1.1 图板、丁字尺、三角板
图板用于铺放图纸，其表面要求平整、光洁。图 板的左右侧为导边，必须平直。
c
a
c
a
标题栏
L
(a)
留装订边的图框格式
（a）X型 （b）Y型
标题栏 B
(b)
21
e e
B e
e L
e
e
e
e
L
(a)
标题栏
不留装订边的图框格式 （a）X型 （b）Y型
标题栏
B
(b)
22
(a) A0~A3横式幅面
(b) A4立式幅面
23
3．标题栏（GB/T 10610.1－1989）
—— 位于图纸右下角与图框线相接。用来填写图名、制 图人名、设计单位、图纸编号、比例等内容。
标准图纸幅面形成示意
各号幅面的尺寸关系是：沿上一号幅面的长边对裁， 即为次一号幅面的大小。
594
A1
A0
841 210
420
297
A3
A2
A4
1189 19
2 图框格式
在图纸上必须用粗实线画出图框，其 格式分为留装订边和不留装订边两种。同 一产品的图样只能采用一种图框格式。
20
c c
B
c c
L
0123456789
• 图样上的数字有阿 ⅠⅡ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ Ⅸ Ⅹ
拉伯数字和罗马数字； A B C D E F G H I J K L
字母有拉丁字母与希 abcdefghijklmnopqrstuvwxyz
腊字母。
αβγδεζηθφψωλ
字母和数字可写成斜体或直体，注意 全图统一。斜体字字头向右倾斜，与水平 基准线成75°。
12
1.1.3 曲线板 ——用于画非圆曲线。
除了上述工具外，绘图时还要准备有削铅笔的小刀， 磨铅芯的砂纸，橡皮以及固定图纸的胶带纸，另外 为了保护有用的图线可以使用擦图片等。
13
绘图时，可直接利用模板上面的漏孔和刻度进行作图， 选好位置和孔型然后用笔描， 以提高制图效率。
绘 图 模 板
14
图1-10 绘图模板
17
1.2 制图标准的基本规定
1.2.1 图纸幅面和格式（GB/T14689－1993） 1．图纸基本幅面：A0~A4
表1-1 图纸基本幅面尺寸
幅面
代号
A0
A1
A2
A3
A4
B×L 841 ×1189 594 ×841 420 ×594 297 ×420 210 ×297
e
20
10
c
10
5
a
25
18
1 ×10n:1
可选用 4:1
2.5:1
4 ×10n:1 2 .5×10n:1
优先选用 可选用
1:2
1:5
1:10
1:2 ×10n 1:5 ×10n 1:1 ×10n
1:1.5
1:2.5
1:3
1:1.5 ×10n 1:2.5 ×10n 1:3 ×10nFra bibliotek×10n
1:4
1:6
1:4 ×10n 1:6
25
建筑制图与识图 许炜
1
2
课程任务 1了解建筑施工图 2 读懂建筑施工图 3绘制建筑施工图
建筑制图是研究建筑工程图样的一 门学科，工程图样是工业生产中一项 重要的技术资料，是工程界共同的语 言，是工程技术人员设计思想的载体 。
3
第1章 制图基本知识与技能
1.1 绘图工具及用法 1.2 制图标准的基本规定 1.3 几何作图 1.4 平面图形的画法
丁字尺的尺头靠紧图板导边，上下移动画水平线。
7
丁字尺与三角形的使用方法
•
正确的用法
•
错误的用法
8
三角板的用法
三角板与丁字尺配合使用，可以画15º整数倍的各种角度。
9
两块三角板配合使用——画已知直线的平行线和垂直线
10
1.1.2 圆规与分规 ——画圆或圆弧，等分线段或量取尺寸。
11
分规主要用于量取尺寸和截取线段
1.2.3 字体（GB／T14691—1993）
1．汉字：长仿宋体（国家正式公布的简化字，宽约为 高的2/3）。( 手工绘图)
汉字应写成长仿宋体字，并应采用国家正 式公布推行的《汉字简化方案》中规定的简 化字。汉字的高度 h不应小于3.5 mm，其字宽 一般为 h/ 2 。
26
• 2.数字和字母:
27
1.2.4 图线（GB／T17450—1998）
1.图线型式及应用
表1-3 图线
28
图1-14 图线应用示例
29
2．图线的画法（注意事项）
(1)粗线的宽度（d）应在0.5-2mm之间选择，应尽量保证在图样中不出
现宽度小于0.18mm的图线。细线的宽度约为d/2。
(2)同一图样中，同类图线的宽度应基本一致。 虚线、点画线及双点画线的线段长度和间隔应各自大致相等。
