配线路高级工题库及参考答案电工, 试题, 技能, 鉴定, 高级高级配电工技能鉴定试题一、填空题:1、当负载发生短路时，自动空气开关能自动跳闸，起到熔断器的短路保护作用。
2、高压隔离开关没有专门灭弧装置，不允许带负荷拉闸。
3、远动装置的遥信(YX)功能是采集变、配电所断路器，隔离开关，继电器装置情况，并将该信息送到调度所。
4、远动装置的用途就是远距离进行信息传递，由控制端发出命令，被控端接收并执行。
5、绝缘油试验器主要由油杯、实验变压器、调压器，控制箱等组成。
6、变配电所内的所用电变压器应装设在进线断路器的电源侧。
7、自动闭塞配电所内，应装设无功补偿及调压装置。
8、电容器常采用白炽灯和电压互感器连接成三角形或V形来进行放电。
9、远动装置主要有控制端、被控制端、传输通道三部分组成。
10、硅整流器的合闸母线和控制母线之间装有逆止二极管以防止控制母线向合闸母线侧供电。
11、对新安装的调压变压器试送电时，进行 5 次冲击合闸，应无异常现象。
12、变压器直流电阻的测量方法一般有电压降法和直流电桥法两种。
13、一台完整的计算机应包括主机、键盘和显示器。
14、计算机系统由硬件和软件组成。
15、CPU由运算器和控制器组成。
16、1KB等于 1024 个字节，1个汉字占 2 字节。
17、软件可分为系统软件和应用软件。
18、DOS的启动分为冷启动和热启动。
19、氧化锌避雷器(亦称氧化锌压敏电阻)是一种较好的过电压保护器，因反应速度快、体积小、重量轻、安装方便等优点被广泛采用。
20、氧化锌避雷器在投运前和每年雷雨季节前应进行电气性能试验。
其项目 1mA 直流电压值测量和直流泄漏电流试验。
21、隔离开关接触不良，一般有接触面积减小和似接非接两种情况。
22、自动闭塞电力系统属于长距离、小负荷供电系统。
23、区间信号设备的供电方式一般可分为集中式和分散式两种。
24、大站电气集中两路三相电源，当一路电源缺相，信号楼电务设备缺相保护切换由另一路电源供电。

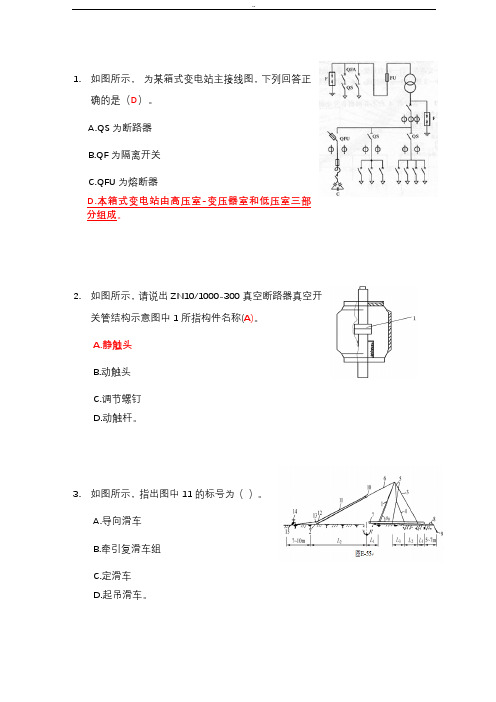

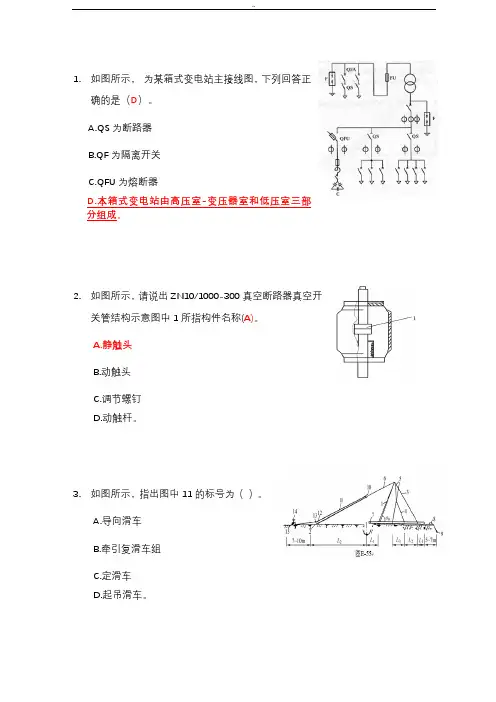

1.如图所示，为某箱式变电站主接线图，下列回答正确的是（D）。
A.QS为断路器B.QF为隔离开关C.QFU为熔断器D.本箱式变电站由高压室-变压器室和低压室三部分组成。
2.如图所示，请说出ZN10/1000-300真空断路器真空开关管结构示意图中1所指构件名称(A)。
A.静触头B.动触头C.调节螺钉D.动触杆。
3.如图所示，指出图中11的标号为（）。
A.导向滑车B.牵引复滑车组C.定滑车D.起吊滑车。
4.如图所示10kV三芯交联聚乙烯电缆冷缩式户外终端局部剖面示意图。
其标号所指的构件名称正确的是（A）。
A.7-半导体带，11-PVC标记B.7-冷缩终端套管，11-PVC标记C.6-冷缩终端套管，10-外半导体层D.11-PVC标记，12-外护层。
5.如图所示长度为L的钢筋混凝土拔梢电杆在运输及堆放时的两支点位置图。
其中靠梢端部分的长度AB应为多少(C)。
A.0.207LB.0.194LC.0.314LD.0.341L。
6.如图所示的杆型为（）。
A.高压配电线路分支杆杆型B.高压配电线路直线杆C.高压配电线路转角杆D.高压配电线路终端杆。
7.如图所示的拉线型式是（A ）。
..A.交叉型B.X型C.八字型D.组合型。
8.如图所示的绳结为（A）A.拖拉机结B.绳环结C.展帆绳D.活结。
9.如图所示的绳结为（C）。
A.节结B.绳环结C.展帆绳D.活结。
10.如图所示的绳结为（D）。
A.节结B.绳环结C.展帆绳D.活结。
11.如图所示电气接线图，说法正确的是（C）A.某10kV变电站用户接入低压接线B.某0.4kV变电站用户接线C.某有自备发电机用户接入低压的接线D.某发电厂接入低压的接线。
12.如图所示配电网的接线方式，其正确的答案是（D）。
A.干线式B.链式C.两端供电网络D.放射式。
13.如图所示配电网的接线方式，其正确的是（A）。
A.干线式B.链式C.两端供电网络D.环式。
14.如图所示配电网的接线方式，其正确的是（C）。
配电线路工高级技师专业技术工作总结一、工作目标和任务作为一名配电线路工高级技师，我的工作目标和任务主要是保障配电线路供电安全和可靠性，负责配电线路运行的监测、巡视、维护、故障排除及现场值守工作。
具体目标和任务如下：1.确保配电线路安全运行，减少故障次数和停电时间，提高供电可靠性和稳定性；2.制定操作规程和安全标准，保证操作规范和安全；3.软硬件环境的维护管理，保证系统的正常运行；4.开展科技创新工作，提高设备的自动化程度和智能化水平；5.积极参与技术培训和知识分享，不断提升专业技能和水平。
二、工作进展和完成情况在完成上述目标和任务的过程中，我取得了以下进展和成果：1.全面检查了配电线路的设备运行情况，及时发现问题并进行排查，有效减少了故障发生次数；2.组织开展了多次设备的维护保养工作，保证设备正常运行，并开展了维修培训工作，提高员工技能水平；3.参与了公司的软硬件升级和改造工作，提高了系统的自动化程度和智能化水平；4.参加了电力行业的相关培训和技术交流，学习了新技术和新方法，并将其应用于工作中。
三、工作难点及问题在工作中，我也遇到了一些难点和问题：1.配电线路的故障排除较为困难，需要开展详细的分析和排查工作；2.配电线路环境复杂且操作手续繁琐，需要进行规范化管理，以确保工作效率和安全；3.配电线路需要长期值守，睡眠和休息时间较少，需要面对较大的工作压力。
四、工作质量和压力在完成工作的过程中，我一直保持着高度的工作热情和责任心，严格按照操作标准进行工作，严格按照安全规程进行操作，保证了工作质量和安全。
同时，工作压力也很大，需要维护好和修复大量的设备，需要高度的工作效率和耐心，以应对各种问题和突发情况。
五、工作经验和教训在工作中，我感受最深的就是灵活应用科技创新，坚持常态化管理和规范化操作的重要性。
同时，我们也需要不断学习新知识和掌握新技能，才能适应未来的发展趋势和市场竞争。
六、工作规划和展望我认为，未来的电力行业将更加智能化和自动化，这需要我们不断学习和创新，并提升自身的专业技能和水平。

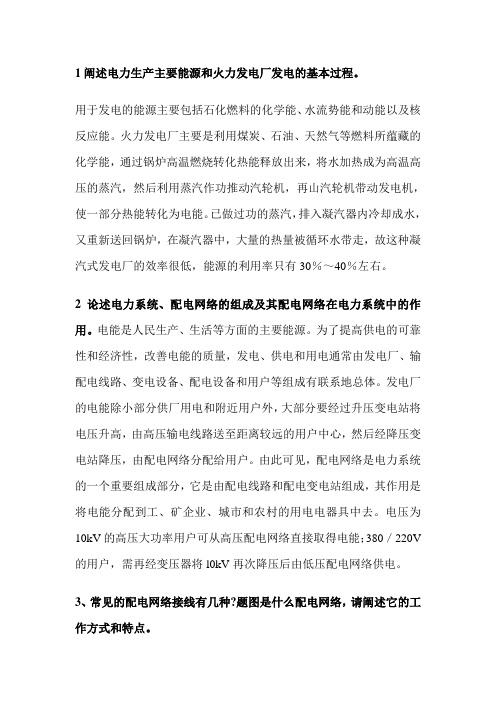

1阐述电力生产主要能源和火力发电厂发电的基本过程。
用于发电的能源主要包括石化燃料的化学能、水流势能和动能以及核反应能。
火力发电厂主要是利用煤炭、石油、天然气等燃料所蕴藏的化学能，通过锅炉高温燃烧转化热能释放出来，将水加热成为高温高压的蒸汽，然后利用蒸汽作功推动汽轮机，再山汽轮机带动发电机，使一部分热能转化为电能。
已做过功的蒸汽，排入凝汽器内冷却成水，又重新送回锅炉，在凝汽器中，大量的热量被循环水带走，故这种凝汽式发电厂的效率很低，能源的利用率只有30％～40％左右。
2论述电力系统、配电网络的组成及其配电网络在电力系统中的作用。
电能是人民生产、生活等方面的主要能源。
为了提高供电的可靠性和经济性，改善电能的质量，发电、供电和用电通常由发电厂、输配电线路、变电设备、配电设备和用户等组成有联系地总体。
发电厂的电能除小部分供厂用电和附近用户外，大部分要经过升压变电站将电压升高，由高压输电线路送至距离较远的用户中心，然后经降压变电站降压，由配电网络分配给用户。
由此可见，配电网络是电力系统的一个重要组成部分，它是由配电线路和配电变电站组成，其作用是将电能分配到工、矿企业、城市和农村的用电电器具中去。
电压为10kV的高压大功率用户可从高压配电网络直接取得电能；380／220V 的用户，需再经变压器将l0kV再次降压后由低压配电网络供电。
3、常见的配电网络接线有几种?题图是什么配电网络，请阐述它的工作方式和特点。
常见的配电网络接线有四种：①放射式配电网络；②树干式配电网络；③断丌的环状干线式配电网络；④贯通的双干线式配电网络。
这图属于“断开的环状干线式配电网络”图。
这种网络在正常运行时19QS 是断开的，使环状干线分为两部分单独运行，以免干线合成环路。
因为合成环路后将形成两端供电。
这时一旦干线发牛故障，将使进线端两个断路器1QF、2QF跳闸，造成所有配电变电站内停电。
所以在正常运行时分支开关l9QS应断开。
此时，当一部分干线(如7QS、8QS 之间)发生故障时，使该部分进线端断路器1QF跳闸，配电变电站1T、2T停电，这时只要断开故障点最邻近两侧隔离开关7QS、8QS，然后再断开另一部分进线断路器2QF，合上分支隔离开关19QS，最后将两个进线断路器1QF、2QF合上，所有的配电变电站即可恢复正常运行。

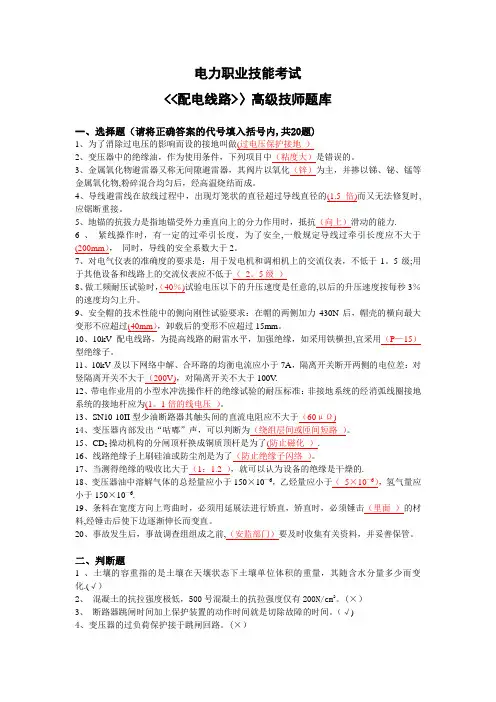

配电线路工—高级技师(总48页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除《配电线路工（第二版）》高级技师试题一、选择题（请将正确答案的代号填入括号内，每题1分，共80题）1. 为了消除过电压的影响而设的接地叫做（过电压保护接地）。
2. 变压器绝缘油的使用条件不包括（黏度大）。
3. 配电变压器的防雷装置位置应尽量靠近（变压器）。
4. 导线在放线过程中，出现灯笼状的直径超过导线直径的（ 1.5倍）而又无法修复时，应锯断重接。
5. 地锚的抗拔力是指地锚受外力垂直向上的分力作用时抵抗（向上）滑动的能力。
6. 紧线操作时的过牵引长度，当耐张段长度大于300m时不宜超过（200mm）；耐张段长度为200～300m时不宜超过耐张段长度的0.5‰；耐张段长度为200m以内时，应根据导线的安全系数不小于2进行控制。
7. 常用测量仪表的精确度等级应按下列要求选择：除谐波测量仪表外，交流回路仪表的精确度等级不应低于（ 2.5级）；直流回路仪表不应低于1.5级。
8. 做工频耐压试验时，升压必须从零（或接近于零）开始，切不可冲击合闸。
升压速度在（75%）试验电压以前可以是任意的，以后的升压速度按每秒2%的速度均匀上升。
9. 安全帽经高温、低温、浸水、紫外线照射预处理后做冲击测试，传递到头模上的力应不超过（4900N），帽壳不得有碎片脱落。
10. 为提高10kV配电线路的耐雷水平，加强绝缘，如采用铁横担时，宜采用（P—15）型绝缘子。
11. 1～10kV配电线路架设在同一横担上的导线，其截面差不宜大于（3级）。
12. 10kV带电作业高架绝缘斗臂车整车预防性试验的泄漏电流不应大于（0.5mA）。
13. 12kV真空断路器三相触头分、合闸的不同期性不得大于（2ms）。
14. 变压器内部发出"咕嘟"声，可以判断为（绕组层间或匝间短路）。

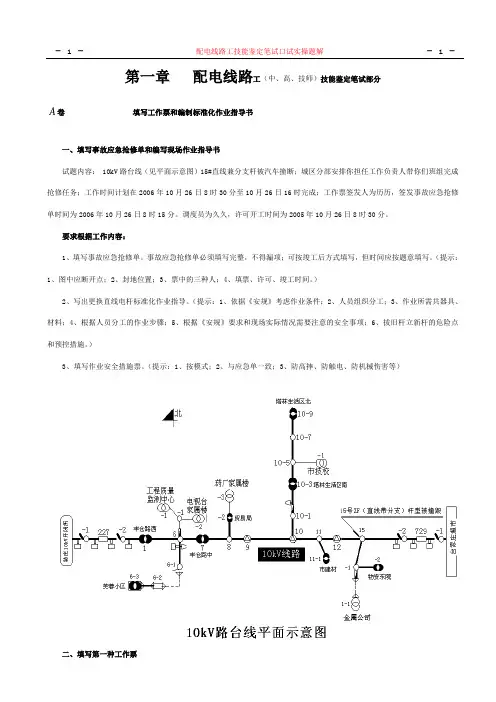

第一章配电线路工（中、高、技师）技能鉴定笔试部分A卷填写工作票和编制标准化作业指导书一、填写事故应急抢修单和编写现场作业指导书试题内容： 10kV路台线（见平面示意图）15#直线兼分支杆被汽车撞断；城区分部安排你担任工作负责人带你们班组完成抢修任务；工作时间计划在2006年10月26日8时30分至10月26日16时完成；工作票签发人为历历，签发事故应急抢修单时间为2006年10月26日8时15分。
调度员为久久，许可开工时间为2005年10月26日8时30分。
要求根据工作内容：1、填写事故应急抢修单。
事故应急抢修单必须填写完整，不得漏项；可按竣工后方式填写，但时间应按题意填写。
（提示：1、图中应断开点；2、封地位置；3、票中的三种人；4、填票、许可、竣工时间。
）2、写出更换直线电杆标准化作业指导。
（提示：1、依据《安规》考虑作业条件；2、人员组织分工；3、作业所需共器具、材料；4、根据人员分工的作业步骤；5、根据《安规》要求和现场实际情况需要注意的安全事项；6、拔旧杆立新杆的危险点和预控措施。
）3、填写作业安全措施票。
（提示：1、按模式；2、与应急单一致；3、防高摔、防触电、防机械伤害等）二、填写第一种工作票试题内容：同杆架设10kV东青Ⅰ、Ⅱ线路（1#----50#），计划2006年12月12日8：00----17：30进行停电检修，该线路与10kV公园Ⅰ、Ⅱ线路、10kV滨江线路拉手互转供电，并主供急救中心（双电源用户）、网通（自备发电机用户）和雅典生活小区，详见《10kV东青一（076）、二（086）线路平面示意图》（图中红线为带电线路，黑线为停电线路）。
要求按“题意和平面图”填写第一种工作票。
（提示：1、图中带电与停电的结合部；2、图中双电源和自备发电机用户；3、图中应断开点以及封地位置；4、现场安全措施[应检查什么、那些工序需要设监护人、需设置什么、注意什么等]；5、三种人；6、计划、许可、报竣工时间；7、人员组织及分工等。
配电线路技师配电线路技师是一个专门从事电气配电领域中电线路规划、电力设计、安装、维护和检修的技术人员。
在电力行业中，配电线路技师的职责非常重要，因为他们是保障电网正常运转的关键人员之一。
在电力行业右安排电力设备，维护电气设备和处理电力事故是非常重要的。
配电线路技师们也需要具有较强的安全意识，因为在电力领域中，安全事故一旦发生，就会造成严重的人员伤亡和财产损失。
作为配电线路技师，其工作主要包括：1. 电力系统状况检测：配电线路技师需要对电力系统的状况进行检测和评估，确保其正常运转。
2. 设计电力线路：在电力规划过程中，配电线路技师需要根据电力需求选定相应的线路型号和材料，并对电力线路进行设计。
3. 安装和调试电线路：配电线路技师需要根据设计文件组织相关设备和材料进行线路安装，并进行调试。
4. 电力维护和修理：电力系统在长期运行中，需要进行定期维护和修理，以确保其正常运转。
配电线路技师需要对电力设备进行维护和修理，并确保电力设备的安全和可靠性。
5. 处理电力事故：在电力系统中，有时会发生电力故障，例如开路、短路和局部停电等。
配电线路技师需要及时处理这些故障，确保电力系统的正常运转。
配电线路技师需要具有一定的专业技能和知识。
他们需要了解电力系统的工作原理和电气工程基础知识，包括电力线路、变压器、开关设备、电缆和电子元器件等。
在工作中，他们需要熟悉计算机应用技术和自动化控制技术，以便更好地进行电力系统管理和储备。
此外，配电线路技师还需要具备良好的人际交往能力和团队合作精神。
在配电线路工作中，往往需要通过与其他专业人员的沟通合作，才能更好地完成任务。
总之，配电线路技师是电力行业中的重要人员，他们的工作直接影响着电力系统的安全、稳定运转。
作为电力行业的从业人员，我们需要更加重视配电线路技师的工作，保障电网正常运转。
附件：电力行业特有职业（工种）高级技师鉴定考评办法第一章总则第一条为进一步完善电力行业特有职业（工种）高级技师鉴定考评制度，根据原劳动和社会保障部《关于开展技师考评社会化管理试点工作的通知》（劳社厅发［1999］25号）、《关于健全技能人才评价体系推进职业技能鉴定工作和职业资格证书制度建设的意见》（劳社部发［2004］15号）和《电力行业职业资格证书核发管理办法》等文件规定，结合电力行业实际情况制定本办法。
第二条高级技师是在技术密集、工艺复杂的职业（工种）中设置的技能等级（国家职业资格一级）。

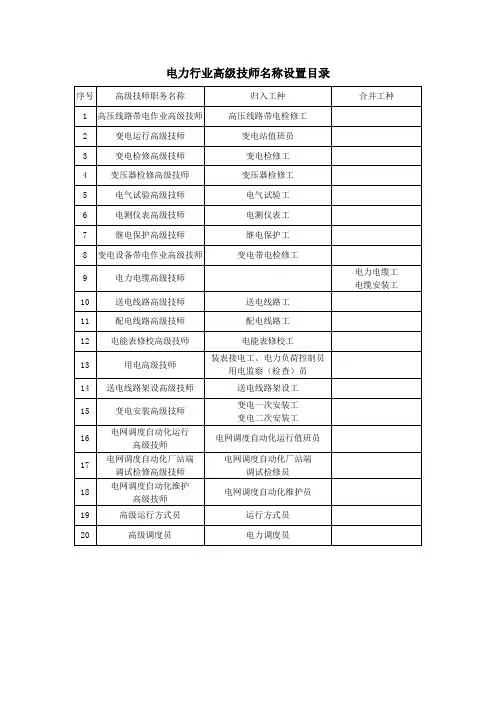

电力行业特有职业（工种）高级技师名称设置见附件1。
第三条高级技师鉴定考评遵循标准统一、自主报名、专业考评、综合评审的原则。
第二章机构设置及职责第四条电力行业设电力行业高级技师资格评审委员会，下设评审委员会办公室和各专业专家评审委员会。
（一）电力行业高级技师资格评审委员会由电力行业职业技能鉴定指导中心（以下简称“指导中心”）负责组建。
设主任1人，副主任1人，委员若干。
主任由中国电力企业联合会领导担任，副主任由电力行业职业技能鉴定指导中心主任担任，委员由国家电网公司、中国南方电网有限公司、各发电集团公司、各水电建设集团公司人力资源部负责人组成。
其主要职责是：1、全面负责电力行业高级技师资格评审工作，制定电力行业高级技师资格评审有关政策、规定；2、指导评审委员会办公室和各专业专家评审委员会工作；3、组织开展电力行业高级技师鉴定考评工作，并对各专业专家评审委员会的评审结果进行审核、认定；4、协调解决电力行业高级技师资格评审工作中出现的问题。
（二）评审委员会办公室设在电力行业职业技能鉴定指导中心，由指导中心代章。
其主要职责是：1、负责电力行业高级技师资格考核评审日常管理工作；2、负责高级技师申报材料接收、初审、汇总、分类工作；3、负责评审专家数据库的更新和管理。
（三）各专业专家评审委员会根据电力行业特有职业（工种）属性划分。
1.安装耐张线夹时，导线型号为LGJ-120，金具与导线接触长度为L1＝400mm，采用1×10mm铝包带，要求铝包带的两端露出线夹l=<#X1#>mm，已知LGJ-120型导线直径d为11.52mm，则所需铝包带长度为mm。
公式：3.931×(400+X1)2.扳手旋紧螺母时,受力情况如图所示,已知L＝130mm、L1＝<#X1#>mm、b＝5.2mm、H＝17mm,P＝300N。
则扳手离受力端为L1处截面上最大弯曲应力是N。
公式：1.198*X1 3.某10kV线路的电杆为水泥杆，单位长度电感L0为0.84μH/m，冲击接地电阻Rch为7Ω，电杆全高h为12m。
现有一幅值I为<#X1#>kA、波前τ1为2.6μs （微秒）的雷电流直击杆顶后流经杆身，则杆顶电位为kV。
公式：10.88*X14.某10kV专用变压器，容量为S=315kV A，空载损耗为P0＝625W，短路损耗PkN＝2500W，年平均负荷率β为<#X1#>，则每年消耗在变压器上的电能有kW.h（一年以365天计）。
（结果保留两位小数）公式：8.76×(625+2500×X1×X1)5.某额定电压Ue=10kV线路所采用的P-15T型绝缘子,其泄漏距离λ不小于<#X1#>mm。
则其最大泄漏比距S是 cm/kV。
公式：X1/1006.某架空线路导线为LGJ-150／25型，导线计算截面积A=173mm２，外径d=17.1mm，计算质量G=<#X1#>kg／km，最大风速v=30m／s。
风速不均匀系数αF=<#X2#>；风载体形系数C为1.1；试求导线在最大风速时的综合比载。
（结果保留两位小数）公式：sqrt((5.665×X1×10^(-5))×(5.665×X1×10^(-5))×1.0+(59.99×X2×10^(-3))^27.某现浇基础主柱的配筋n1=8根，1=20mm的锰硅钢筋，因施工现场无20锰硅钢筋，现拟用Ф=<#X1#>mm的（A3）钢筋代用，试计算代用钢筋需用根数。
（根据计算结果取二位小数）（提示：2Ф20锰硅钢筋抗拉强度Rg1为333MPa；Ф22（A3）钢筋的抗拉强度Rg2为235MPa）公式：4534.47/(X1×X1)8.某线路在丘陵地带有一悬点不等高档距,已知档距L为<#X1#>m,悬点高差h为24m,安全系数K=2.5,最大应力发生在最低温,σ0=125MPa,最低温时导线比载g=0.034N／m mm２,试求最低温时两悬点应力, （单位为MPa）公式：125+1.156*10^(-6)*X1*X1+3.6*10^4/(X1*X1)+0.408 125+1.156*10^(-6)*X1*X1+3.6*10^4/(X1*X1)-0.4089.某一线路施工，采用异长法观察弧垂，已知导线的弧垂f=5.29m，在A杆上绑弧垂板距悬挂点距离a=<#X1#>m，则在B杆上挂弧垂板距悬挂点距离应为米。
公式：(4.6-sqrt(X1))*(4.6-sqrt(X1))10.某用户负载P为<#X1#>MW，cosυ=0.8，T＝5500h，由12km外的变电站以额定电压U=10kV的双回路供电，如图所示，要求线路在一回线运行时不出现过负载。
则线路需输送的电流为A,按经济电流密度计算钢芯铝绞线的截面为mm2。
（提示：T＝5500h 时J＝0.9A／mm２）公式：72.17×X1 80.2×X111.平面汇交力系如图所示，已知P1＝300N, P=350N, P3＝200N, P4=100N。
求它们的合力N。
12.求安装上导线时上横担自由端A的水平荷重及垂直荷重。
已知导线重量G＝<#X1#>N，起吊布置图如图所示（图中S1为导线风绳的大绳，S2为起吊钢绳）公式：1.023×X11.241×X113.如图所示，采用独脚抱杆起吊电杆，取不平衡系数K1＝1.0，动荷系数K2＝1.2，1-1滑轮组的重量为0.05Q，滑轮组效率η＝<#X1#>，电杆重量Q＝1500kg，抱杆与水平面夹角β＝85°,拉线与水平夹角α=30°。
求拉绳受力（单位kN）。
公式：1.97×(1+1/(2×X1))14.如图所示，采用独脚抱杆起吊电杆，取不平衡系数K1＝1.0，动荷系数K2＝1.2，1-1滑轮组的重量为0.05Q，滑轮组效率η＝<#X1#>，电杆重量Q＝1500kg，抱杆与水平面夹角β＝85°,拉线与水平夹角α=30°。
求拉绳受力（单位kN）。
公式：1.97×(1+1/(2×X1))15.如图所示，等径水泥杆长18m，重G=20KN,重心距杆跟L2=9.32m，马道口支点O到吊点距离L1为<#X1#>m，当杆起立至地面夹角α=30°时，固定绳与杆身夹角β=42°，则固定绳拉力为kN。
(计算结果保留两位小数，中间过程至少保留三位小数)公式：241.249/X116.如图所示，人字抱杆的长度L＝<#X1#>m，抱杆的根开A＝8m，立塔受力时，抱杆腿下陷Δh＝0.2m，起吊时整副抱杆与地面夹角α＝60°。
试计算抱杆顶端到地面的垂直有效高度。
（单位m）（结果保留两位小数）公式：sqrt(3)/2×sqrt(X1×X1－16) －0.217.如图所示，人字抱杆的长度L＝<#X1#>m，抱杆的根开A＝8m，立塔受力时，抱杆腿下陷Δh＝0.2m，起吊时整副抱杆与地面夹角α＝60°。
试计算抱杆顶端到地面的垂直有效高度。
（单位m）（结果保留两位小数）公式：sqrt(3)/2*sqrt(X1*X1-16)-0.218.如图所示，为一基10kV电杆，每相导线重量P为<#X1#>kg，水平排列，相间距离均为500mm，则撑铁受力N。
公式：58.8*X119.如图所示，为一基10kV电杆，每相导线重量P为<#X1#>kg，水平排列，相间距离均为500mm，则撑铁受力N。
公式：58.8*X120.如图所示，为一基10kV线路分支杆，因线路反方向拉线受阻，只能采用自身拉线平衡。
已知分支线每相导线张力P为<#X1#>kN，拉线（钢绞线）破坏拉力σP=1126Mpa，强度设计安全系数取2.2，试求拉线受力kN并计算拉线截面mm2公式：1.5×X1 2.931×X121.如图所示，线路跨越一公路，观测数据如下：视线水平时在标尺上的读数Z0 = 0.6m，导线在交叉处的垂直角α=12°30’,观测处与导线对地垂直处距离D为<#X1#>m，则导线在跨越处的对地垂直距离是m。
(计算结果保留两位小数，中间过程至少保留三位小数)公式：0.22*X1+0.622.如图所示，线路跨越一铁路，观测数据如下：视线水平时在标尺上的读数Z1 = 2m，导线在交叉处的垂直角α=<#X1#>, α1=4°7’,观测处与导线对地垂直处距离D为20.5m，则导线在跨越处的对地垂直距离m。
公式：20.5*tan(toRadians(X1))+0.5223.如图所示，一条10kV线路AB段为LJ-185导线，长度Ｌ为4.5km，测得A点无功Q为1800kvar，运行电压10kV，欲在B点装设电容器Q=<#X1#>kvar，试计算B点无功经济当量和当电容器介质损耗角正切值tanα为0.003时AB段一个月（30天）降损电量。
（设LJ-185单位长度的电阻为0.157Ω/km）公式：7.065×(3600－X1)×10^(-6) 720×X1×(7.065×(3600－X1)×10^(-6)－0.003)24.如图所示，已知用经纬仪从0点测得一条10kV线路A与通信线B交跨在地面投影点C塔尺上的读数上丝Ls为<#X1#>m，中丝Lz为1.55m，下丝Lx为1.30m，垂直角α为0°，又测得区性通信线垂直角αX =3°18′，10kV线路αS =5°，试求OC水平距离m及AB间净空垂直距m是否满足。
公式：100*(X1-1.3) 2.98*(X1-1.3)25.如图所示为一电杆上横担，导线与绝缘子总质量G1为<#X1#>kg，当检修人员与携带工具总重G2为100kg作用于横担中部时，吊杆AB受力为kN；若吊杆采用A3钢，允许应力[σ]=157MPa，试选择吊杆直径。
（单位为kN）公式：0.0196*(X1+50) sqrt(0.159*(X1+50))26.图中所示为一电源变压器，一次绕组n1为1000匝，接电压U1为220V。
它有两个二次绕组，一个电压U2为<#X2#>V，接若干灯泡共消耗功率P2=<#X1#>W；另一个电压U3为<#X3#>V，也接入若干灯泡共消耗功率P3=5W。
试问此时一次电流为A；两个二次绕组的匝数各为匝、匝。
公式：(X1+5)/220 50/11×X2 50/11×X327.一电杆发现倾斜后，用经纬仪测得倾斜值S＝<#X1#>m，又测出电杆地面以上高度H＝11.71m，则其杆塔的倾斜度（百分值）%。
(计算结果保留两位小数，中间过程至少保留三位小数)公式：X1/11.71×10028.一回额定电压Ue=10kV的配电线路，干线用相等截面的铝绞线架设，线路几何均距为Djj=1m，线路每段长度为LAa=4km 和Lab=6km，负载S'a=<#X1#>kV A 和S'b=<#X2#>kV A、功率因数COSυ值如图所示，平均电抗X0＝0.38Ω／km，干线材料计算电导率为32m／（Ω mm２）。
试求<$SAA$> 电抗中允许电压损失kV 。
已知LJ型架空线路导线的电阻及电抗（Ω／km）公式：0.038*(4*(0.6*X1+0.43*X2) +2.616*X2)29.一回额定电压Ue=10kV的配电线路，干线用相等截面的铝绞线架设，线路几何均距为Djj=1m，线路每段长度为LAa=4km 和Lab=6km，负载S'a=<#X1#>kV A 和S'b=<#X2#>kV A、功率因数COSυ值如图所示，平均电抗X0＝0.38Ω／km，干线材料计算电导率为32m／（Ω mm２）。
