创维液晶拼接控制系统操作手册

液晶拼接显示器使用说明书在使用本液晶拼接显示器之前，请你仔细阅读该说明书，并请妥善保存，以备将来需要。

目录重要安全说明 (2)功能简介 (3)接口示意图 (4)液晶拼接屏的安装 (5)拼接控制软件操作说明 (7)软件概述 (7)运行环境 (7)软件安装 (7)软件界面及操作说明 (8)选项功能说明 (29)注意事项 (31)附录 (32)问题处理指南 (32)附件 (34)维护保养 (34)该液晶拼接显示器的设计符合国际标准。

然而，不正确地使用也会导致触电和火灾，引起人身伤害和财产损失。

为防止潜在危险，确保您的安全，并延长产品使用寿命，请在安装、使用和清洁本产品时仔细阅读下列须知说明，必须遵守所有的安全须知说明。

重要安全说明1.在使用此产品前请仔细阅读此说明书。

2.请将此说明书妥善保管。

3.请遵守所有警告。

4.请遵守所有说明。

5.不要让此产品靠近有水的地方。

为了避免火灾或电击的危险，请不要将此产品暴露在雨中或潮湿的环境中。

6.请使用柔软的干布清洁此产品。

如果需要进一步清洁，请参见此说明书中的“清洁液晶拼接屏”获取详细信息。

7.不要挡住通风孔。

按照制造商的说明安装此产品。

8.不要在靠近热源如散热器、加热器、炉子或其他能够产生热量的设备附近安装此产品。

9.保护好电源线，不要挤压电源线，尤其是电源插头以及电源线与产品的连接部位。

10.确保电源插座位于产品附近，这样使用更加方便。

11.请确保所有的地线已经连接，以防止潜在的危险。

如果无法正确接地，则请专业电气技师安装单独的电路断路器。

切勿尝试以下接地方式，例如将拼接屏连接至电话线、导雷线或煤气管道上。

12.如果此产品长期不用，请拔下其电源插座。

13.该液晶屏在拼接安装后，其组合拼接墙要采用绝缘阻燃装饰材料进行侧面与背面的整体装饰，以确保屏体不裸露在外，保证设备的安全使用。

14.在液晶屏安装后将外壳与拼接框架进行接地，以防触电危险。

重要事项：在插拔所有的线缆时要特别注意断掉所有相关设备的电源，禁止带电作业。

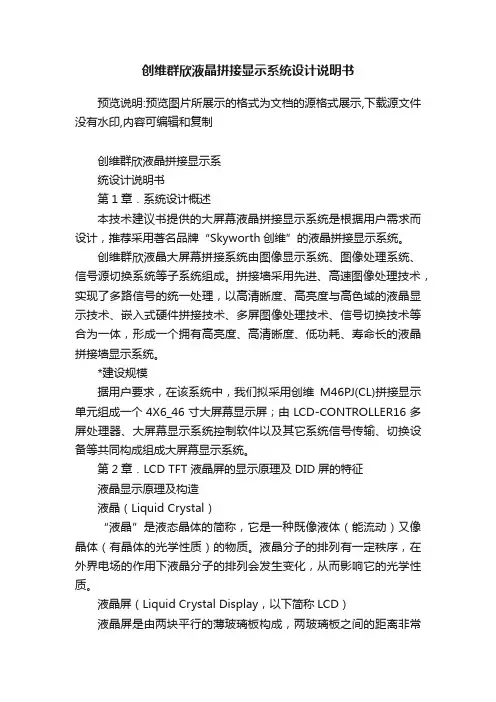

创维群欣液晶拼接显示系统设计说明书预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制创维群欣液晶拼接显示系统设计说明书第1章．系统设计概述本技术建议书提供的大屏幕液晶拼接显示系统是根据用户需求而设计，推荐采用著名品牌“Skyworth创维”的液晶拼接显示系统。

创维群欣液晶大屏幕拼接系统由图像显示系统、图像处理系统、信号源切换系统等子系统组成。

拼接墙采用先进、高速图像处理技术，实现了多路信号的统一处理，以高清晰度、高亮度与高色域的液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等合为一体，形成一个拥有高亮度、高清晰度、低功耗、寿命长的液晶拼接墙显示系统。

*建设规模据用户要求，在该系统中，我们拟采用创维M46PJ(CL)拼接显示单元组成一个4X6_46寸大屏幕显示屏；由LCD-CONTROLLER16多屏处理器、大屏幕显示系统控制软件以及其它系统信号传输、切换设备等共同构成组成大屏幕显示系统。

第2章．LCD TFT 液晶屏的显示原理及DID屏的特征液晶显示原理及构造液晶（Liquid Crystal）“液晶”是液态晶体的简称，它是一种既像液体（能流动）又像晶体（有晶体的光学性质）的物质。

液晶分子的排列有一定秩序，在外界电场的作用下液晶分子的排列会发生变化，从而影响它的光学性质。

液晶屏（Liquid Crystal Display，以下简称LCD）液晶屏是由两块平行的薄玻璃板构成，两玻璃板之间的距离非常小，填充的是被分割成很小单元的液晶体。

液晶板本身不发光，它通过液晶屏的背光源使液晶屏亮起来。

液晶屏的优势在于体积小、重量轻、显示面积大、画面稳定、无辐射、低能耗和环保等特点。

与CRT 显示器相比，液晶显示器的耗电量只有CRT的1/3，厚度只有1/8，重量不到1/3，节省空间60％以上。

TFT液晶屏TFT（Thin-Film Transistor）薄膜晶体管的英文缩写，这是目前的顶级材质液晶屏，属于有源矩阵类型液晶屏，背部设有特殊灯管，可以“主动地”对屏幕上的各个独立的像素进行控制，这也就是我们常说的主动矩阵TFT，它的反应时间比较快，而且可视角度大，彩色饱和度高。

创维LCD—CONTROLLER12 (LCD-SKPJ MxN）系列液晶拼接控制软件操作手册感谢您使用创维LCD—CONTROLLER12（LCD—SKPJ MxN）系列液晶拼接控制器请在使用本产品前仔细阅读该用户操作指导书重要提示：—-控制软件随时升级，以实际提供的版本为准，产品配置不同,调试控制软件的细节略有差异；如有操作手册版本变动,恕不另行通知，请谅解。

—-如果不能正常运行本操控软件，需要安装windows系统插件Dotnetfx.exe。

——如果在使用中遇到疑问，请首先阅读本操作手册，本手册中有详细描述; 如仍有疑问，请联系我们，我们将尽快给您满意的答复。

安全说明1. 电源请使用带保护地的单相三线制交流220V电源，并确保整个工程系统使用同一保护地.不能使用无保护地的电源，电源线的接地脚不能破坏。

2。

断电需要进行设备移动或其他需要断电的工作时，要关断所有的电源,包括电源开关,拔掉电源插头等,以确保您和设备的安全.3。

线缆不能在电源线、信号线、通讯线等线缆上压放物品，应避免线缆被踩踏或挤压，以防止出现漏电或短路等危险。

4。

信号线连接从设备上插、拔信号线时，设备需要断电，以免损坏设备。

带电插拔造成的损坏不在保修范围.5。

散热孔设备外表面可能有散热用的开孔，不要堵塞这些开孔，以免热量积聚，损坏设备或造成火灾等危险.6。

设备安置应合理安置设备，如装入标准机架、机箱、机柜,或放置在稳固平整的工作台面上，防止设备跌落。

7。

环境设备工作的环境要注意防尘、防潮，尤其要防止液体浸泡和溅入设备内部.8。

维修所有的维修工作应由专业维修人员完成,未经培训不要尝试自己维修设备。

为防止电击危险,不要擅自打开机壳。

9. 安全注意事项9。

1 设备内部有高压电，非专业维修人员不得打开机箱，以免发生危险；9。

2 严禁水滴或水溅，严禁在设备上放置任何装有液体的容器物品；9.3 为预防火灾,禁止设备靠近火源；9.4 为了充分通风，设备前后面板至少应保持20CM的空隙；9。

LCD拼接软件使用说明书目录PC软件安装使用说明 (3)1.1. 软件运行环境 (3)1.2. 软件安装 (4)1.3. 软件卸载 (6)软件功能介绍 (8)2.1. 主界面 (8)2.1.1 (8)2.1.2 (9)2.1.3 (9)2.2. 菜单栏功能 (10)2.2.1.通讯设置 (10)2.2.2.拼接设置 (11)2.2.3.矩阵设置 (12)2.2.4.开关机设置 (15)2.2.5 框架效果 (16)2.2.6 图像调整 (17)2.2.7 画面静止 (18)2.2.8 本机保存 (19)2.2.9 预案功能 (19)2.2.10 字幕功能 (22)2.2.11 显示功能 (23)2.2.12 用户手册 (26)2.2.13 用户注册 (26)2.3 工具栏功能 (27)2.3.1.打开连接和关闭连接 (27)2.3.2电源开和电源关 (28)2.3.3输入通道 (28)2.4. 操作方法 (29)超级用户附加功能说明 (30)3.1. 附加功能 (30)3.1.1.温度控制 (30)3.1.2.屏参设置 (30)3.1.3.ID设置 (31)3.1.4.重显率 (31)3.1.5.LOGO (31)3.1.6.系统配置 (32)3.1.7.调试窗口 (32)3.1.8 命令显示 (33)常用功能补充 (33)4.1. 软ID设置功能详细说明 (33)4.2 用户注册使用说明 (35)4.3 矩阵协议添加 (41)PC软件安装使用说明本章提供PC软件使用说明，包括下列信息:1.1软件运行环境1.2软件安装1.3软件卸载1.1. 软件运行环境1、计算机的硬件配置要求安装本软件的计算机硬件配置要求如表1.1.1所示。

配置要求最低配置中央处理器奔腾133Mhz内存 128MB RAM显示器 1024×768分辨率显示设备硬盘驱动器 150MB可用硬盘空间输入设备Microsoft兼容的鼠标和键盘标准的RS232通讯接口表1.1.1计算机硬件配置要求2、系统软件要求计算机系统支持操作系统如表1.1.2所示。

液晶拼接显示单元使用手册适用于各种尺寸的拼接显示单元目录前言 (3)注意事项 (4)安全使用说明 (4)功能说明 (5)1、接口说明 (5)2、拼接单元接口定义如下表： (5)3、拼接单元ID地址码设置 (6)拨码对应表： (7)4、系统连接安装方式: (8)5、常见故障处理 (11)6、性能指标 (11)7、PC端大屏控制软件的安装及应用 (12)（1）系统运行环境： (12)（2）开始系统 (12)（3）如何开始使用 (13)（4）拼接操作 (15)（5）其他功能介绍： (17)8用户管理 (20)9、框架效果 (21)前言欢迎选用我公司液晶拼接显示单元产品，感谢您对我公司产品的支持。

为了让您能更好的使用本产品，请使用前仔细阅读本说明书。

液晶拼接显示单元采用独特的嵌入式结构设计，可接受各种图像信号源输入，并经分割、放大后，实时无失真地在各种大屏幕图像拼接墙体上显示。

处理过程完全硬件化, 不需要电脑和启动软件等操作,非常简便。

画面无延时,无拖尾现象, 自然流畅,画质细腻，最大支持15X15的拼接组合。

液晶拼接显示单元采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术，其3D视频亮色分离电路单元, 3D的逐行处理及帧频归一转化电路单元, 3D数字信号降噪单元,可将普通PAL/NTSC 隔行扫描视频信号采集变为逐行扫描的，高画质、高分辨率的高清电视和计算机图像信号。

液晶拼接显示单元支持计算机图像信号输入及其显示，可实现1920x1080高分辨率WUXGA 输入。

液晶拼接显示单元可以支持多路不同的视频源，同时显示在不同的屏幕上，使用者也可选择一路视频源或RGB信号放大至原始图像的N×M倍，在由显示单元组成的墙体上实现大屏幕拼接显示。

注意事项○防止明火、高温和碰撞，请不要置于雨中或潮湿的地方。

○在调试和使用过程中，操作不当可能导致设备损坏。

○此设备可以连续使用。

○请勿在工作中频繁开关机，严禁敲打设备，以上行为都可能使设备损坏和加速设备老化。

1，打开拼接控制器，双击桌面上的图标，如下图：2，打开之后进入登录界面，用户名是 ADMIN，口令为空，点击“确定”即可进入软件。

3，进入软件主界面，如下图。

软件分为 3 个模块，菜单栏分别是“处理器”，“主功能区”和“工具”。

4，首先，选择“主功能区”下“通讯”设置。

打开“通讯设置”，若是选用 NET 连接，点击“选用 NET 连接”，设备默认的 IP 地址是 192.168.1.65，端口号是 1024。

若是串口连接的话，点击“选用 COM 连接”，选用正确的 COM 口，波特率默认情况下为 9600。

选择完之后，点击“确定”。

（电脑的串口察看，右键计算机属性，选设备管理器，）则COM20为本计算的端口号。

5，设置完通讯参数，点击菜单中的“连接处理器”以连接设备。

如下图。

6，通迅成功后点“拼接”物理屏幕选 3*4,分辨率为1366*768,,拼接墙只选拼接墙1就可以了。

7，信号源管理，当通迅成功后，信号源中的信号源会表成绿色，表示有信号接入，灰色表色无信号接入。

8；单击某一信号源，然后在窗口拖动，即可显示该信号源，拖动窗口四边，即可改变大小及方位。

5，预案管理：，当设置好整体的屏幕图像后，可以点击“保存”，保存当前的预案，如果要调用某一预案，可以选中后点击“打开”，6，屏幕控的开关屏，点击“开屏”后屏幕在5－6秒后打开，不用重复点击，点“关闭后立即会关闭”但不要立刻关闭电源，需等风扇停止后再断开电源，不然屏体过热，容易损坏。

若以上操作都可正常显示，图像正常，则不必更改以下的设置1，屏软件在随机配送的光盘里，找到安装文件夹，点击图标运行。

出现程序操作界面：根据安装软件版本不同，上图示例中的界面及其容可能会存在某些差别，可咨询我们的相关的售后服务人员。

上图中用红色字体标出操作界面的各部分的功能说明：1. 菜单区：一些相关的菜单功能选择执行区。

2. 操作区：每一个方格单元代表对应的控制屏幕，可以通过鼠标或键盘的点选，拖拉的方式选择相应控制单元。

液晶拼接墙控制系统用户指导书请在使用本产品前仔细阅读该用户指导书目录一、 随机附件二、 功能特点三、 技术参数四、 控制系统连接示意图五、 基本操作六、 故障排除七、 安全注意事项1一、 随机附件1.RS-232串口线 1.5M 1条B2.0连接线 1.5M 1条3.交流电源线 1.5M 1条4.通讯盒 1个5.中文说明书 1份6.保修卡 1份7.光盘（控制软件、操作说明） 1张2二、功能特点z控制器输出的单元信号不受任何衰减、压缩，输出的图像清晰度高、细腻。

z具有四种信号输入格式，即VIDEO/YUV/VGA/HDMI格式。

z可在控制端对各单元监视器或组合单元的图像画面的图像模式（亮度、对比度）、色温及图形重显率进行任意设置校正。

z具有强大的V12数字引擎功能，使得图像更鲜艳、逼真、稳定。

z具有瞬时图像抓拍功能，以便于及时观看现场发生的情况细节。

z具有自动消残影功能，有效延长液晶屏的使用寿命。

z采用高亮度、高对比度、宽视角的专业级TFT拼接液晶显示面板。

3三、 技术参数控制器型号LCD-CONTROLLER20输入/输出IN / OUT 1Vp-p 75Ω BNC12x12视频制式PAL/NTSC网络接口标准10/100Mbps以太网，RJ45端口，8PIN双指示灯通讯接口USB2.0接口通讯盒网络接口标准10/100Mbps以太网，RJ45端口，8PIN双指示灯工作环境温度-10℃--40℃；相对湿度10-90﹪电源/功耗AC220V/50-60Hz 最大30W外形尺寸长470MM 深270MM 高138MM重量9.8Kg硬件支持通用电脑标准配置Intel P4以上；系统内存512MB DDR以上；USB2.0接口；RS232串口操作系统Windows XP软件支持控制软件提供SKYWORTH MTW Manager软件拼接单元M40PJ M46PJ 屏幕比例16 ：9 16 ：9屏幕类型DID-LCD DID-LCD分辨率1920 x 1080 1920 x 1080标准颜色16.7M 16.7M亮度700 cd/㎡700 cd/㎡对比度3000:1 4000:1响应时间8ms 8ms可视角度178° 178°输入信号方式VIDEO /YPbPr /VGA/HDMI交流电源/ AC100-240V 50/60HZ功耗220W 270W拼接单元尺寸mm 911.7 x 524.2 1047.4 x 600.6拼接单元重量19Kg 26.5Kg4四、 控制系统1、控制器端口描述2、系统连接示意图5五、 基本操作1、连接系统：先插上各相关的连接线，包括视频输入/输出线、串口控制线、网线；注意：串口（RS485）控制线、及视频输出线必须各自对应。

液晶拼接屏控制系统软件设置说明书大屏接口介绍1.系统参数设置电视墙序号（ID）设置方法一:步骤1、使用拼接单元选配的遥控器进入“用户菜单”；（遥控接收头接在第1个拼接单元的RS232OutA或OutB接口，非RS232In接口）步骤2、进入“高级设置”—》拼接设置，根据拼接单元安装的位置，设置相应的电视墙序号。

方法二：使用LCDWall控制软件，进入系统设置—》系统调整，设置对应的电视墙序号，步骤见下图。

注：拼接单元安装位置和电视墙序号对应规则如下（图例4行4列拼接）：2.串口设置：1、程序初次启动时，控制软件LCDWall有串口的操作界面。

2、选择电脑（控制端）相应的串口号，点击打开，确保设备通讯正常。

步骤见下图。

系统界面说明软件菜单栏目：可进行软件功能的参数设置。

注：1、由于软件版本及参数设置不同，菜单功能开放程度不同，请以厂家提供软件为准。

2、用户公司名称区：用户可以设置自已的公司的名称显示在软件上面。

3、拼接单元模拟区：模拟大屏幕墙拼接单元，可进行拼接单元选取操作。

4、窗口：模拟单个拼接显示单元。

5、串口设置区：设置PC机对应的操作串口。

6、幕墙设置区：设置实际电视墙的行数和列数。

7、边框消隐区域：进行物理拼缝的设置和边框消隐功能设定。

8、功能区：可针对单个拼接单元或多个拼接单元进行开/关机、VGA自动调整、信息显示、遥控器操作等多项功能操作。

9、矩阵操作区：可以设置矩阵联动，矩阵独立串口操作、矩阵映射关系等等操作。

10、图像拼接功能操作区：可进行图像拼接、图像分解（还原）等功能操作。

11、用户LOGO显示区，显示用户自已公司的标志。

12、状态显示区：显示用户串口的状态、时间、以及当前用户操作的权限。

3.系统功能设置1、操作单元选取操作1、点击鼠标左键选择一个操作窗口，选中窗口呈深蓝色；2、拖动鼠标左键选择相邻的多个操作窗口，选中窗口呈深蓝色；4.信源转换操作1、选择需要操作的窗口；2、点击鼠标右键，弹出本机信源菜单，选择需要转换到的信源；5.图像拼接操作1、选择需要拼接的信号窗口，如1号机显示的视频1；2、再次点击鼠标左键并拖动选择希望拼接的区域，如选择1、2、3、4号窗口；3、点击图像拼接功能操作区中的“拼接”按钮，实现图像拼接操作；6.图像分解操作1、选择处于拼接状态的窗口，点击图像拼接功能操作区中的“分解”按钮；2、分解后系统将恢复拼接前的显示状态；7.边框消隐操作1、勾选边框消隐设置区中的复选框；2、输入水平和垂直边框的宽度；3、点击“确定”按钮；8.场景的存储和调用1.场景的存储：1.1、在拼接模拟区设置好相应的显示状态；1.2、点击场景预设快捷按钮，在弹出的菜单里面进行相应的操作。

液晶拼接单元使用说明书目录一、前言-------------------------------------------3二、注意事项---------------------------------------4三、安全使用说明-----------------------------------4四、功能说明---------------------------------------51、附件--------------------------------------------5２、接口说明---------------------------------------5 ３、系统连接安装方式-------------------------------6４、常见故障处理-----------------------------------8 ５、性能指标---------------------------------------9五、控制软件使用说明-------------------------------9六、RJ45转接口线序--------------------------------19一、前言欢迎选用液晶拼接产品，为了您能更好的使用本产品，使用前请仔细阅读本手册。

液晶拼接产品采用独特的嵌入式结构设计，可接受各种图像信号源输入，直接驱动全系列的大尺寸液晶屏,并经分割、放大后，实时无失真地在各种大屏幕图像拼接墙体上显示。

处理过程完全硬件化,不需要电脑和启动软件等操作,非常简便。

画面无延时,无拖尾现象,自然流畅,画质细腻，最大支持15X15的液晶屏拼接。

液晶图像拼接处理器采用了运动侦测与补偿运算、内插运算、边缘平滑处理及杂波信号抑制等尖端处理技术，其3D视频亮色分离电路单元,3D的逐行处理及帧频归一转化电路单元,3D数字信号降噪单元,可将普通PAL/NTSC隔行扫描视频信号采集变为逐行扫描的，高画质、高分辨率的高清电视和计算机图像信号。
