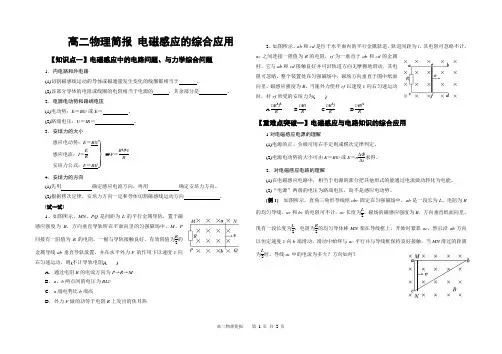

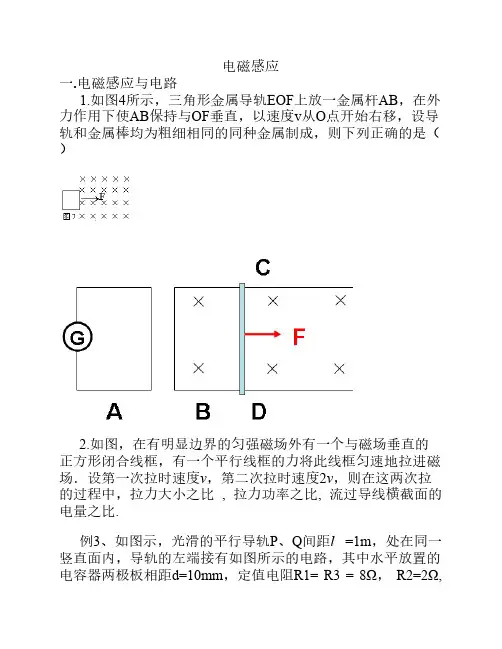

高二物理简报 电磁感应的综合应用【知识点一】电磁感应中的电路问题、与力学综合问题1．内电路和外电路(1)切割磁感线运动的导体或磁通量发生变化的线圈都相当于 。
(2)该部分导体的电阻或线圈的电阻相当于电源的 ，其余部分是 。
2．电源电动势和路端电压(1)电动势：E ＝Bl v 或E ＝ 。
(2)路端电压：U ＝IR ＝ 。
3．安培力的大小⎭⎪⎬⎪⎫感应电动势：E ＝Bl v感应电流：I ＝E R 安培力公式：F ＝BIl ⇒F ＝B 2l 2vR4．安培力的方向(1)先用 确定感应电流方向，再用 确定安培力方向。
(2)根据楞次定律，安培力方向一定和导体切割磁感线运动方向 。
[试一试]1、如图所示，MN 、PQ 是间距为L 的平行金属导轨，置于磁感应强度为B ，方向垂直导轨所在平面向里的匀强磁场中，M 、P 间接有一阻值为R 的电阻。
一根与导轨接触良好、有效阻值为R2的金属导线ab 垂直导轨放置，并在水平外力F 的作用下以速度v 向右匀速运动，则(不计导轨电阻)( )A ．通过电阻R 的电流方向为P →R →MB ．a 、b 两点间的电压为BL vC ．a 端电势比b 端高D ．外力F 做的功等于电阻R 上发出的焦耳热2、如图所示，ab 和cd 是位于水平面内的平行金属轨道，轨道间距为l ，其电阻可忽略不计。
ac 之间连接一阻值为R 的电阻，ef 为一垂直于ab 和cd 的金属杆，它与ab 和cd 接触良好并可沿轨道方向无摩擦地滑动，其电阻可忽略。
整个装置处在匀强磁场中，磁场方向垂直于图中纸面向里，磁感应强度为B 。
当施外力使杆ef 以速度v 向右匀速运动时，杆ef 所受的安培力为( )A.v B 2l 2RB.v Bl RC.v B 2l RD.v Bl 2R【重难点突破一】电磁感应与电路知识的综合应用1.对电磁感应电源的理解(1)电源的正、负极可用右手定则或楞次定律判定。
(2)电源电动势的大小可由E ＝Bl v 或E ＝n ΔΦΔt 求得。
一. 选择题[ A ] 1 (基础训练4)、两根很长的平行直导线，其间距离为a ，与电源组成闭合回路，如图12-18．已知导线上的电流为I ，在保持I 不变的情况下，若将导线间的距离增大，则空间的(A) 总磁能将增大． (B) 总磁能将减少．(C) 总磁能将保持不变．(D) 总磁能的变化不能确定【解答】212m W L I =，距离增大，φ增大，L 增大， I 不变，m W 增大。
[ D ]2（基础训练7）、如图12-21所示．一电荷为q 的点电荷，以匀角速度作圆周运动，圆周的半径为R ．设t = 0 时q 所在点的坐标为x 0 = R ，y 0 = 0 ，以i 、j分别表示x 轴和y 轴上的单位矢量，则圆心处O 点的位移电流密度为： (A)i t R q ωωsin 42π (B) j t Rq ωωcos 42π (C) k R q 24πω (D) )cos (sin 42j t i t Rq ωωω-π 图 12-21 【解答】设在0—t 的时间内，点电荷转过的角度为ωt ，此时，点电荷在O 点产生的电位移矢量为0D E ε=, ()222000cos sin ,444rqR q q E e ti tj R R R R ωωπεπεπε=-=-=-+ 式中的r e 表示从O 点指向点电荷q 的单位矢量。
()2sin cos 4d dD q J ti tj dt R ωωωπ∴==-。
[ C ] 3 (基础训练8)、 如图12-22，平板电容器(忽略边缘效应)充电时，沿环路L 1的磁场强度H 的环流与沿环路L 2的磁场强度H 的环流两者，必有： (A) >'⎰⋅1d L l H ⎰⋅'2d L l H . (B) ='⎰⋅1d L l H ⎰⋅'2d L l H .(C) <'⎰⋅1d L l H ⎰⋅'2d L l H. (D) 0d 1='⎰⋅L l H .【解答】全电流是连续的，即位移电流和传导电流大小相等、方向相同。

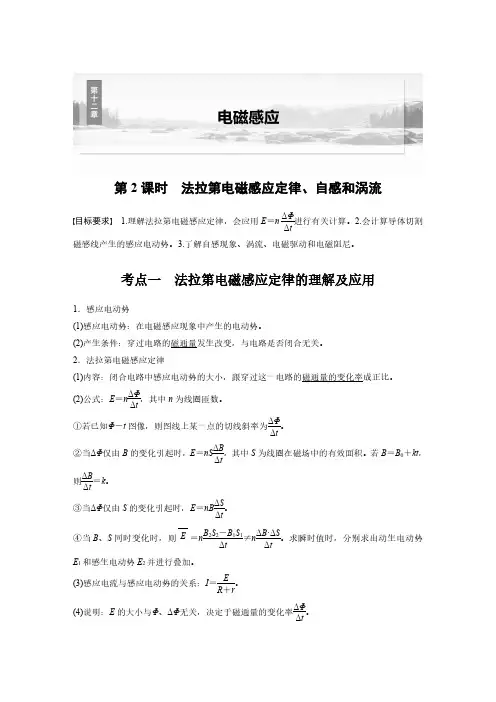

第2课时法拉第电磁感应定律、自感和涡流目标要求1.理解法拉第电磁感应定律，会应用E ＝nΔΦΔt进行有关计算。
2.会计算导体切割磁感线产生的感应电动势。
3.了解自感现象、涡流、电磁驱动和电磁阻尼。

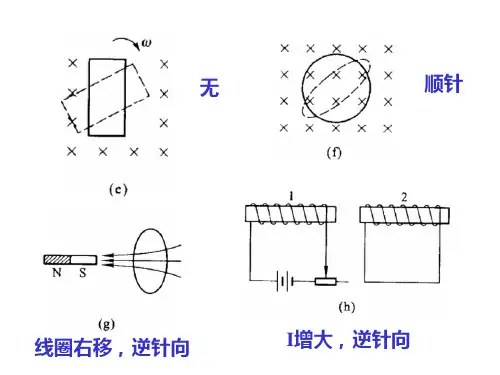

考点一法拉第电磁感应定律的理解及应用1．感应电动势(1)感应电动势：在电磁感应现象中产生的电动势。
(2)产生条件：穿过电路的磁通量发生改变，与电路是否闭合无关。
2．法拉第电磁感应定律(1)内容：闭合电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。
(2)公式：E ＝nΔΦΔt，其中n 为线圈匝数。
①若已知Φ－t 图像，则图线上某一点的切线斜率为ΔΦΔt。
②当ΔΦ仅由B 的变化引起时，E ＝nS ΔBΔt，其中S 为线圈在磁场中的有效面积。
若B ＝B 0＋kt ，则ΔBΔt＝k 。
③当ΔΦ仅由S 的变化引起时，E ＝nB ΔSΔt。
④当B 、S 同时变化时，则E ＝n B 2S 2－B 1S 1Δt ≠n ΔB ·ΔSΔt 。
求瞬时值时，分别求出动生电动势E 1和感生电动势E 2并进行叠加。
(3)感应电流与感应电动势的关系：I ＝ER ＋r。
(4)说明：E 的大小与Φ、ΔΦ无关，决定于磁通量的变化率ΔΦΔt。
1．Φ＝0，ΔΦΔt不一定等于0。
(√)2．穿过线圈的磁通量变化越大，感应电动势也越大。
(×)3．穿过线圈的磁通量变化越快，感应电动势越大。
(√)4．线圈匝数n 越多，磁通量越大，产生的感应电动势也越大。
(×)例1(2023·湖北卷·5)近场通信(NFC)器件应用电磁感应原理进行通讯，其天线类似一个压平的线圈，线圈尺寸从内到外逐渐变大。
如图所示，一正方形NFC 线圈共3匝，其边长分别为1.0cm 、1.2cm 和1.4cm ，图中线圈外线接入内部芯片时与内部线圈绝缘。
若匀强磁场垂直通过此线圈，磁感应强度变化率为103T/s ，则线圈产生的感应电动势最接近()A ．0.30VB ．0.44VC ．0.59VD ．4.3V答案B解析根据法拉第电磁感应定律E ＝ΔΦΔt ，可得E 1＝ΔB Δt S 1，E 2＝ΔB Δt S 2，E 3＝ΔBΔtS 3，三个线圈产生的感应电动势方向相同，故E ＝E 1＋E 2＋E 3＝103×(1.02＋1.22＋1.42)×10－4V ＝0.44V ，故选B 。

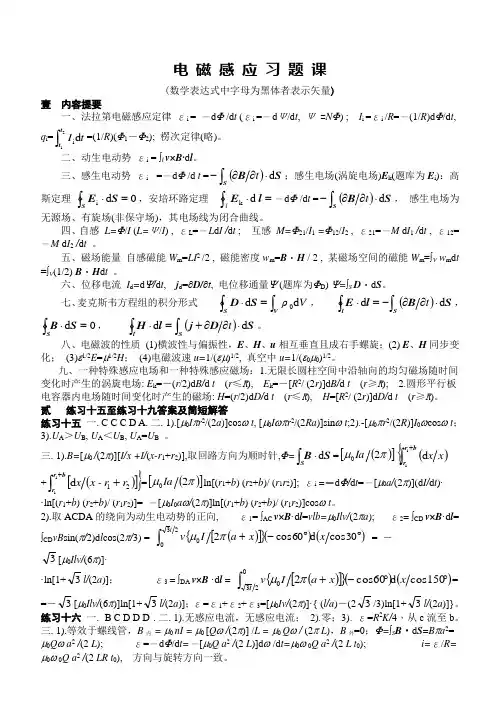

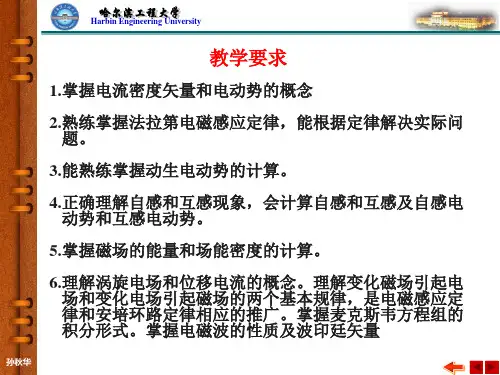

电 磁 感 应 习 题 课(数学表达式中字母为黑体者表示矢量)壹 内容提要一、法拉第电磁感应定律 εi = －d Φ /d t (εi =－d Ψ/d t , Ψ =N Φ) ; I i =εi /R =－(1/R )d Φ/d t , q i =⎰21d i t t t I =(1/R )(Φ1－Φ2); 楞次定律(略)。
二、动生电动势 εi = ⎰l v×B·d l 。
三、感生电动势 εi =－d Φ /d t =()⎰⋅∂∂-S S Bd t ；感生电场(涡旋电场)E k (题库为E i )：高斯定理0d i =⋅⎰SS E ，安培环路定理 ⎰=⋅ll E d k －d Φ /d t =()⎰⋅∂∂-SS Bd t ， 感生电场为无源场、有旋场(非保守场)，其电场线为闭合曲线。
四、自感 L=Φ/I (L=Ψ/I ) , εL =－L d I /d t ; 互感 M=Φ21/I 1 =Φ12/I 2 , ε21=－M d I 1 /d t , ε12=－M d I 2 /d t 。
五、磁场能量 自感磁能W m =LI 2 /2 , 磁能密度w m =B ・H / 2 , 某磁场空间的磁能W m =∫V w m d t =∫V (1/2) B ・H d t 。
六、位移电流 I d =d ψ/d t , j d =∂D/∂t , 电位移通量ψ (题库为ΦD ) ψ=∫S D ・d S 。
七、麦克斯韦方程组的积分形式V ρ d d 0⎰⎰=⋅SVS D ，()⎰⎰⋅∂∂-=⋅SlS Bl E d d t ，⎰=⋅SSB 0d ，()⎰⎰⋅∂∂+=⋅SlS Dj l H d d t 。
八、电磁波的性质 (1)横波性与偏振性，E 、H 、u 相互垂直且成右手螺旋；(2) E 、H 同步变化； (3)ε1/2E =μ1/2H ； (4)电磁波速u=1/(εμ)1/2, 真空中u=1/(ε0μ0)1/2。

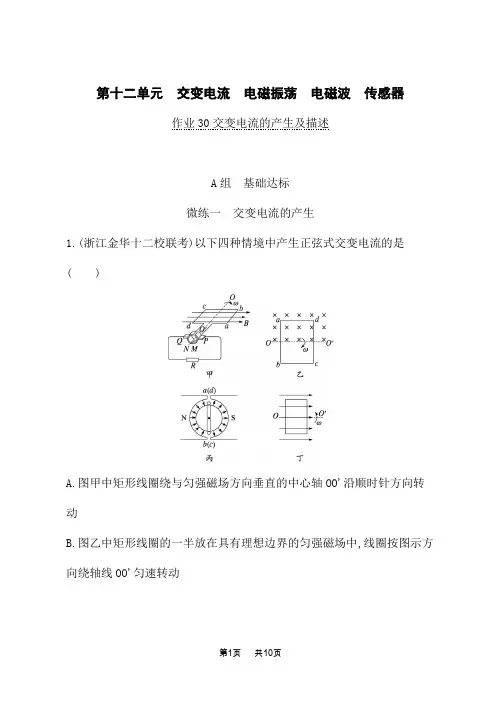

第十二单元交变电流电磁振荡电磁波传感器作业30交变电流的产生及描述A组基础达标微练一交变电流的产生1.(浙江金华十二校联考)以下四种情境中产生正弦式交变电流的是( )A.图甲中矩形线圈绕与匀强磁场方向垂直的中心轴OO'沿顺时针方向转动B.图乙中矩形线圈的一半放在具有理想边界的匀强磁场中,线圈按图示方向绕轴线OO'匀速转动C.图丙中圆柱形铁芯上沿轴线方向绕有矩形线圈abcd,铁芯绕轴线以角速度ω转动D.图丁中矩形线圈绕与匀强磁场方向平行的中心轴OO'转动2.(浙江绍兴期末)手摇式交流发电机结构如图所示,灯泡L与交流电流表A串联后通过电刷、滑环与矩形线圈相连。
摇动手柄,使线圈在匀强磁场中绕垂直磁场的轴OO'逆时针匀速转动,从t=0时刻开始,线圈中的磁通量变化如图乙所示,下列说法正确的是( )A.t1时刻线圈中电流最大B.t3时刻通过电流表的电流改变方向C.t3时刻线圈所在平面和磁场平行D.线圈转速变快,交变电流周期将变大微练二交变电流有效值的理解与计算3.某一线圈通过的交变电流的电流—时间关系图像前半个周期为正弦如图所示,则一个周期内该电流的有效值为( )式波形的12A.32I 0B.√52I 0C.√32I 0D.52I 04.(浙江6月选考)如图所示,虚线是正弦式交变电流的图像,实线是另一交变电流的图像,它们的周期T 和最大值U m 相同,则实线所对应的交变电流的有效值U 满足( )A.U=U m 2B.U=√2U m2 C.U>√2U m2D.U<√2U m2微练三 交变电流四值的应用5.(多选)如图甲所示,将阻值为R=5 Ω的电阻接到内阻不计的正弦式交变电源上,电流随时间变化的规律如图乙所示,电流表串联在电路中测量电流的大小。
下列说法正确的是( )A.电阻R 两端电压变化规律的函数表达式为u=2.5sin 200πt VB.电阻R 消耗的电功率为1.25 WC.如图丙所示,若此交变电流由一矩形线框在匀强磁场中匀速转动产生,当线圈的转速提升一倍时,电流表的示数为1 AD.这一交变电流与图丁所示电流比较,其有效值之比为√226.单匝闭合矩形线框电阻为R,在匀强磁场中绕与磁感线垂直的轴匀速转动,穿过线框的磁通量Φ与时间t 的关系图像如图所示。
