高考交流电电磁感应习题附答案

【物理】高中物理电磁感应经典习题(含答案)题一题目：一个导线截面积为$2.5\times10^{-4}m^2$，长度为$0.3m$，放在磁感应强度为$0.5T$的均匀磁场中，将导线两端连接到一个电阻为$2\Omega$的电阻器上，求电阻器中的电流。

解析：根据电磁感应定律，导线中的感应电动势与导线长度、磁感应强度以及导线的运动速度有关。

在此题中，导线不运动，所以感应电动势为零。

因此，电路中的电流完全由电源提供，根据欧姆定律，可以使用$U=IR$求解电流。

答案：电路中的电流为0A。

题二题目：一个充满磁感应强度为$1T$的磁场的金属环，直径为$0.2m$，环的厚度可以忽略不计。

当磁场方向垂直于环的平面并向上时，将环从磁场中抽出后，环中的磁场强度变为多少？解析：根据法拉第电磁感应定律，当闭合回路中的磁通量发生变化时，环中会产生感应电动势导致感应电流的产生。

在此题中，环被抽出磁场后，磁通量减小，从而产生感应电动势。

根据安培环路定理和比奥-萨伐尔定律，感应电动势的方向与磁场的变化方向相反，因此感应电流会生成一磁场。

根据安培定律和环形线圈的磁场公式，可以计算出环中的新的磁场强度。

答案：环中的新磁场强度需要通过计算得出。

具体计算过程请参考相关物理教材或参考书籍。

题三题目：一根长度为$0.5m$的直导线与一个磁场相垂直，导线两端的电动势为$2V$，导线的电阻为$4\Omega$，求导线在磁场中运动的速度。

解析：根据电磁感应定律，导线中的感应电动势与导线长度、磁场强度以及导线的运动速度有关。

在此题中，导线的电动势和电阻已知，可以使用欧姆定律$U=IR$解出电流，并使用感应电动势的公式$E=Bvl$解出运动速度。

答案：导线在磁场中的运动速度需要通过计算得出。

具体计算过程请参考相关物理教材或参考书籍。

高中物理选修3 2 电磁感应，交流电测试题及答案高中物理选修3-2-电磁感应，交流电测试题及答案高二物理测试时间：第一卷（选择题48分）一、选择题：（本题共12小题，每小题4分）1.在电磁感应现象中，下列陈述中正确的一个是（）a．当闭合线框和磁场之间有相对运动时，线框中一定会有感应电流b．感应电流的磁场总是跟原来磁场的方向相反c．感应电流的磁场总是跟原来磁场的方向相同d、感应电流的磁场总是阻碍引起感应电流的磁通量的变化。

2.如右图所示，水平放置的矩形线圈ABCD垂直落在细长水平磁铁的S极附近，从位置I到位置II再到位置III。

位置II与磁铁在同一平面上，位置I和位置III非常接近位置II。

在下降过程中，线圈中的感应电流方向为（）a、abcdab和adcbac、从abcda到adcbad、从adcba到abcda3.如图所示，这是早期制造的发电机和电机的示意图。

盘A和盘B是两个铜盘，可以分别围绕固定旋转轴旋转。

盘A的中心和盘B的边缘通过一根导线连接，盘B的中心和盘A的边缘通过另一根导线连接。

当圆盘a在外力作用下旋转时，圆盘B也会旋转。

那么下面陈述中正确的一个是（）A。

连续旋转圆盘A可以获得连续电流。

原因是整个铜盘被视为沿径向排列的无数铜棒，它们切断磁感应线并产生感应电动势。

B.当磁盘a旋转时，磁盘B也可以旋转，因为电流在磁场力的作用下旋转c．当a盘顺时针转动时，b盘逆时针转动d．当a盘顺时针转动时，b盘也顺时针转动4、交流发电机的线圈转到线圈平面与中性面垂直时，下列说法正确的是（）a、电流将改变方向B，磁场方向平行于线圈平面C，通过线圈的磁通量最大D，线圈中产生的感应电动势最大5、矩形导线框abcd固定在匀强磁场中，磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度b随时间变化的规律如图所示。

若规定顺时针方向为感应电流i的正方向，则下列表示电流变化的各图中正确的是（）一6、如图所示，a、b是两个完全相同的灯泡，l是自感系数较大的线圈，其直流电阻忽略不计。

“逼近高考—选择题总结性训练”电磁感应并交变电流一、考点及说明高频考点1 楞次定律、法拉第电磁感应定律、交变电流及输送高频考点2电路问题、能量问题、运动（力学）问题、图像问题二、类型、情景、知识与方法一、单项选择题1．如图所示，闭合开关S，将条形磁铁插入闭合线圈，第一次用时0.2s，第二次用时0.4s，并且两次磁铁的起始和终止位置相同，则（A）A．第一次线圈中的磁通量变化较快B．第一次电流表○G的最大偏转角较小C．第二次电流表○G的最大偏转角较大D．若断开S，电流表○G均不偏转，故两次线圈两端均无感应电动势2．如图，两个圆形线圈P和Q，悬挂在光滑绝缘杆上．通以方向相同的电流，若I1>I2，P、Q受到安培力大小分别为为F1和F2，则P和Q (D)P Q A．相互吸引，F1>F2B．相互排斥，F1>F2C．相互排斥，F1=F2D．相互吸引，F1=F23．用绝缘丝线悬吊一个轻质闭合铝环P．用磁铁的N极靠近P环时，可观察到P环远离磁铁，现改用磁铁的S极用同样方式靠近P环（如图），则P环（D）A．静止不动B．靠近磁铁C．没有感应电流D．产生顺时针方向电流4．铺设海底金属油气管道时，焊接管道需要先用感应加热的方法对焊口两侧进行预热.将被加热管道置于感应线圈中，当感应线圈中通以电流时管道发热.下列说法中正确的是（D）A．管道发热是由于线圈中的电流直接流经管道引起的B．感应加热是利用线圈电阻产生的焦耳热加热管道的C．感应线圈中通以恒定电流时也能在管道中产生电流D．感应线圈中通以正弦交流电在管道中产生的涡流也是交流电5．如图所示，螺线管的导线的两端与两平行金属板相接，一个带负电的小球用丝线悬挂在两金属板间，并处于静止状态，若条形磁铁突然插入线圈时，小球的运动情况是（A）A．向左摆动B．向右摆动C．保持静止D．无法判定6．电阻R 、电容C 与一线圈连成闭合回路，条形磁铁静止于线圈的正上方，N 极朝下，如图所示．现使磁铁开始自由下落，在N 极接近线圈上端的过程中，流过R 的电流方向和电容器极板的带电情况是（D ）A ．从a 到b ，上极板带正电B ．从a 到b ，下极板带正电C ．从b 到a ，上极板带正电D ．从b 到a ，下极板带正电7．如图，圆环形导体线圈a 平放在水平桌面上，在a 的正上方固定一竖直螺线管b ，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P 向下滑动，下列表述正确的是（D ）A ．线圈a 中将产生俯视顺时针方向的感应电流B ．穿过线圈a 的磁通量变小C ．线圈a 有扩张的趋势D ．线圈a 对水平桌面的压力F N 将增大8．如图1所示，矩形线圈位于一变化的匀强磁场内，磁场方向垂直线圈所在的平面（纸面）向里，磁感应强度B 随时间t 的变化规律如图2所示。

交流电精选习题知识要点：1. 中性面与有效面交流电产生的基本原理是电磁感应。

一个闭合线圈在匀强磁场中,绕与磁场方向垂直的轴匀速转动时,就会产生正弦交流电.①中性面：磁通量最大，磁通量的变化率为0，感应电动势为0.线圈经过中性面时，感应电流的方向将改变。

线圈每转一周经过中性面两次,电流的方向改变两次。

②有效面：线圈平面与磁感线平行时，过程线圈的磁通量为0，但磁通量的变化率最大，这时感应电动势和感应电流最大. 2. 交流电的变化规律设线圈转动的角速度为ω(rad/s）,则（从中性面开始计时) 交流电的表达式:e=E m sinωt,u=U m sinωt。

对纯电阻电路，有:i=e/R=I m sinωt。

3。

交流发电机①基本结构:产生感应电动势的线圈-—电枢；产生磁场的磁极.②交流发电机的类型：旋转电枢式;旋转磁极式。

4. 交流电的有效值交流电的有效值是根据电流的热效应规定的：让交流电和直流电通过同样阻值的电阻,若在相同的时间内产生的热量相等，则这一交流电流的有效值与这个直流电的电流相等。

正弦交流电的有效值与其最大值之间的关系是I=I m /2，U=U m/2，E=E m/2，各种交流电的设备上所标的、交流电表上所测的以及我们在题目中没有特别加以说明的交流电的数值，都是指有效值。

5. 交流电压的最大值：矩形线圈在匀强磁场中匀速转动时的电动势最大值.E m=2nBlv=nBl1l2ω=nBSω=nФmω（实际上，电动势的最大值与线圈的形状和转轴的位置无关)。

6. 变压器①电压关系:U1/n1=U2/n2=U3/n3=--—————。

变压器原线圈两端的电压与副线圈两端的电压之比，等于原、副线圈匝数之比。

②功率关系：P出=P入输出功率等于输入功率③电流关系:当只有一个副线圈时，I1/I2=n2/n1，变压器原线圈中的电流与副线圈中的电流跟它们的匝数成反比。

当有两个以上副线圈时，电流应由功率关系确定。

7。

远距离输电远距离输电减小输电导线上电能损失的方法:远距离输电要解决的关键问题是减小输电导线上的电能损失，由P=I2R可知减小损耗的具体方法是：①减小输电导线的电阻，如采用电阻率小的材料，适当增加导线的截面积。

高考必考知识专题一——电磁感应活动一、分析例1，体会电磁感应现象中牛顿运动定律、动能定理、能量守恒定律的简单运用例1．如图所示，两平行光滑的金属导轨AD、CE相距L=1.0m，导轨平面与水平面的夹角α=30o，下端A、C用导线相连，导轨电阻不计．PQGH范围内有方向垂直斜面向上、磁感应强度B=0.5T的匀强磁场，磁场的宽度d=0.6m，边界PQ、HG均与导轨垂直。

电阻r=0.40Ω的金属棒MN放置在导轨上，棒两端始终与导轨电接触良好，从与磁场上边界GH距离为b=0.40m的位置由静止释放，当金属棒进入磁场时，恰好做匀速运动，棒在运动过程中始终与导轨垂直，取g=10m/s2。

求：（1）金属棒进入磁场时的速度大小v；（2）金属棒的质量m；（3）金属棒在穿过磁场的过程中产生的热量Q。

归纳小结：1．动力学问题的研究对象2．解决电磁感应中动力学问题的具体思路电源―→电路―→受力情况―→功、能问题具体步骤为：（1）明确哪一部分电路产生感应电动势，则这部分电路就是等效电源；（2）正确分析电路的结构，画出等效电路图；（3）分析所研究的导体受力情况；（4）列出动力学方程或平衡方程并求解。

即时训练：电阻可忽略的光滑平行金属导轨长S ＝1.15m ，两导轨间距L ＝0.75 m ，导轨倾角为30°，导轨上端ab 接一阻值R ＝1.5 Ω的电阻，磁感应强度B ＝0.8 T 的匀强磁场垂直轨道平面向上。

阻值r ＝0.5 Ω,质量m ＝0.2kg 的金属棒与轨道垂直且接触良好，从轨道上端ab 处由静止开始下滑至底端，在此过程中金属棒产生的焦耳热Q 1＝0.1 J 。

（取g ＝10 m/s 2）求：（1）金属棒在此过程中克服安培力的功W 安；（2）金属棒下滑速度v ＝2 m/s 时的加速度a ；（3）为求金属棒下滑的最大速度v m ,有同学解答如下：由动能定理，W 重－W 安＝12mv 2m,…….由此所得结果是否正确？若正确，说明理由并完成本小题；若不正确，给出正确的解答。

高三物理电磁感应试题答案及解析1.电磁感应现象在生活及生产中的应用非常普遍，下列不属于电磁感应现象及其应用的是【答案】 C【解析】试题分析: 发电机是利用线圈在磁场中做切割磁感线运动从而产生电流---电磁感应现象来工作的，所以A属于电磁感应现象及其应用；动圈式话筒是利用说话时空气柱的振动引起绕在磁铁上的线圈做切割磁感线运动，从而产生随声音变化的电流，利用了电磁感应现象，所以B属于电磁感应现象及其应用；电动机是利用通电线圈在磁场中受力转动的原理来工作的，所以C不属于电磁感应现象及其应用；变压器是利用电磁感应现象的原理来改变交流电压的，所以D属于电磁感应现象及其应用，故选C。

【考点】电磁感应2.在倾角为θ足够长的光滑斜面上，存在着两个磁感应强度大小相等的匀强磁场，磁场方向一个垂直斜面向上，另一个垂直斜面向下，宽度均为L，如图所示。

一个质量为m、电阻为R、边长也为L的正方形线框在t＝0时刻以速度v0进入磁场，恰好做匀速直线运动，若经过时间t，线框ab边到达gg′与ff′中间位置时，线框又恰好做匀速运动，则下列说法正确的是（）A．当ab边刚越过ff′时，线框加速度的大小为gsinθB．t时刻线框匀速运动的速度为C．t时间内线框中产生的焦耳热为D．离开磁场的过程中线框将做匀速直线运动【答案】BC【解析】当ab边进入磁场时，有E=Blv0，I=E/R，mgsinθ=BIl，有B2l2v/R=mgsinθ.当ab边刚越过f′时，线框的感应电动势和电流均加倍，则线框做减速运动，有4B2I2v/R=4mgsinθ，加速向上为3gsinθ，A错误；t0时刻线框匀速运动的速度为v，则有4B2I2v/R=mgsinθ，解得v=v/4，B正确；线框从进入磁场到再次做匀速运动过程，沿斜面向下运动距离为3l/2,则由功能关系得线框中产生的焦耳热为Q=3mglsinθ/2+（mv02/2-mv2/2）=3mgls inθ/2+15mv2/32，C正确；线框离开磁场时做加速运动，D错误。

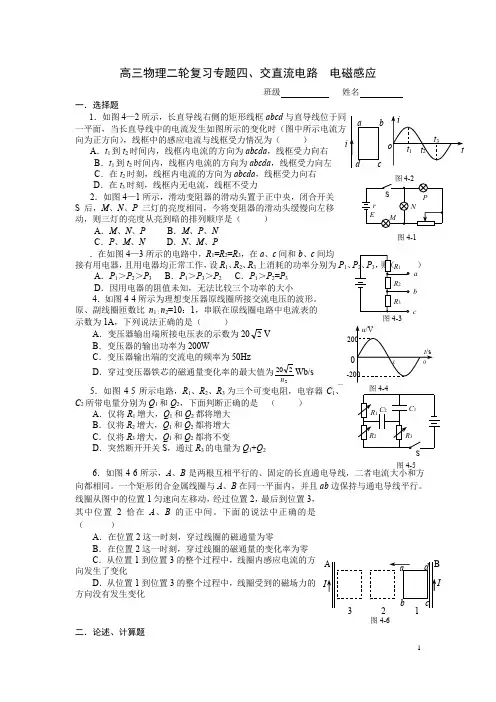

高三物理二轮复习专题四、交直流电路电磁感应班级姓名一．选择题1．如图4—2所示，长直导线右侧的矩形线框abcd与直导线位于同一平面，当长直导线中的电流发生如图所示的变化时（图中所示电流方向为正方向），线框中的感应电流与线框受力情况为（）A．t1到t2时间内，线框内电流的方向为abcda，线框受力向右B．t1到t2时间内，线框内电流的方向为abcda，线框受力向左C．在t2时刻，线框内电流的方向为abcda，线框受力向右D．在t3时刻，线框内无电流，线框不受力2．如图4—1所示，滑动变阻器的滑动头置于正中央，闭合开关S后，M、N、P三灯的亮度相同，今将变阻器的滑动头缓慢向左移动，则三灯的亮度从亮到暗的排列顺序是（）A．M、N、P B．M、P、NC．P、M、N D．N、M、P．在如图4—3所示的电路中，R1=R2=R3，在a、c间和b、c间均接有用电器，且用电器均正常工作，设R1、R2、R3上消耗的功率分别为P1）A．P1＞P2＞P3 B．P1＞P3＞P2 C．P1＞P2=P3D．因用电器的阻值未知，无法比较三个功率的大小4．如图4-4所示为理想变压器原线圈所接交流电压的波形。

原、副线圈匝数比n1∶n2=10：1，串联在原线圈电路中电流表的示数为1A，下列说法正确的是（）A．变压器输出端所接电压表的示数为202VB．变压器的输出功率为200WC．变压器输出端的交流电的频率为50HzD．穿过变压器铁芯的磁通量变化率的最大值为2220Wb/s5．如图4-5所示电路，R1、R2、R3为三个可变电阻，电容器C1、C2所带电量分别为Q1和Q2，下面判断正确的是（）A．仅将R1增大，Q1和Q2都将增大B．仅将R2增大，Q1和Q2都将增大C．仅将R3增大，Q1和Q2都将不变D．突然断开开关S，通过R3的电量为Q1+Q26．如图4-6所示，A、B是两根互相平行的、固定的长直通电导线，二者电流大小和方向都相同。

一个矩形闭合金属线圈与A、B在同一平面内，并且ab边保持与通电导线平行。

高考物理电磁感应现象习题知识点及练习题含答案一、高中物理解题方法：电磁感应现象的两类情况1．如图所示，在倾角30o θ=的光滑斜面上，存在着两个磁感应强度大小相等、方向分别垂直斜面向上和垂直斜面向下的匀强磁场，两磁场宽度均为L 。

一质量为m 、边长为L 的正方形线框距磁场上边界L 处由静止沿斜面下滑，ab 边刚进入上侧磁场时，线框恰好做匀速直线运动。

ab 边进入下侧磁场运动一段时间后也做匀速度直线运动。

重力加速度为g 。

求：（1）线框ab 边刚越过两磁场的分界线ff′时受到的安培力； （2）线框穿过上侧磁场的过程中产生的热量Q 和所用的时间t 。

【答案】(1)安培力大小2mg ，方向沿斜面向上(2)4732mgL Q = 72Lt g= 【解析】 【详解】(1）线框开始时沿斜面做匀加速运动，根据机械能守恒有21sin 302mgL mv ︒=， 则线框进入磁场时的速度2sin30v g L gL =︒线框ab 边进入磁场时产生的电动势E =BLv 线框中电流E I R=ab 边受到的安培力22B L vF BIL R== 线框匀速进入磁场，则有22sin 30B L vmg R︒= ab 边刚越过ff '时，cd 也同时越过了ee '，则线框上产生的电动势E '=2BLv线框所受的安培力变为22422B L vF BI L mg R==''=方向沿斜面向上（2）设线框再次做匀速运动时速度为v '，则224sin 30B L v mg R︒='解得4v v ='=根据能量守恒定律有2211sin 30222mg L mv mv Q ︒'⨯+=+解得4732mgLQ =线框ab 边在上侧磁扬中运动的过程所用的时间1L t v=设线框ab 通过ff '后开始做匀速时到gg '的距离为0x ，由动量定理可知：22sin302mg t BLIt mv mv ︒-='-其中()022BL L x I t R-=联立以上两式解得()02432L x v t vg-=-线框ab 在下侧磁场匀速运动的过程中，有0034x x t v v='=所以线框穿过上侧磁场所用的总时间为123t t t t =++=2．如图所示，光滑导线框abfede 的abfe 部分水平，efcd 部分与水平面成α角，ae 与ed 、bf 与cf 连接处为小圆弧，匀强磁场仅分布于efcd 所在平面，方向垂直于efcd 平面，线框边ab 、cd 长均为L ，电阻均为2R ，线框其余部分电阻不计。

高中物理高考试卷考点之交变电流与传感器和电磁感应知识汇总，带参考答案本文收集整理了高中物理高考试卷交变电流、传感器和电磁感应知识，并配上详细参考答案，内容全共十三页。

同学们认真完成这些练习，并对过答案，对学习高中物理交变电流、传感器和电磁感应知识一定有很大的帮助，希望大家喜欢这份文档。

第一部分 交变电流、传感器知识1.（2017天津卷）在匀强磁场中，一个100匝的闭合矩形金属线圈，绕与磁感线垂直的固定轴匀速转动，穿过该线圈的磁通量随时间按图示正弦规律变化.设线圈总电阻为 2 Ω，则A ．t =0时，线圈平面平行于磁感线B ．t =1 s 时，线圈中的电流改变方向C ．t =1.5 s 时，线圈中的感应电动势最大D ．一个周期内，线圈产生的热量为28πJ答案：AD 解析：本题考查交变电流.t =0时，磁通量为零，磁感线与线圈平面平行，A 正确；当磁感线与线圈平面平行时，磁通量变化率最大，感应电动势最大，画出感应电动势随时间变化的图象如图，由图可知，t =1 s 时，感应电流没有改变方向，B 错误；t =1.5 s 时，感应电动势为0，C 错误；感应电动势最大值 ()()m 1000.04V 422V 2m EN B S N T ππωπ==Φ=⨯⨯= ，有效值()()()2224V 22V 8J2E E ，Q T R πππ=⨯=== ，D 正确. 2.（2017海南卷）如图，电阻R 、电容C 和电感L 并联后，接入输出电压有效值、频率可调的交流电源．当电路中交流电的频率为f 时，通过R 、C 和L 的电流有效值恰好相等．若将频率降低为f ，分别用I 1、I 2和I 3表示此时通过R 、C 和L 的电流有效值，则（ ）A ．I 1＞I 3B ．I 1＞I 2C ．I 3＞I 2D ．I 2=I 3答案：BC 解析：将频率降低时，通过R 的电流不变，电容器的容抗增大，通过C 的电流减小，则有I1＞I2．电感线圈的感抗减小，通过L的电流增大，则有I3＞I2．故AD错误，BC正确．3.（2017北京卷）如图所示，理想变压器的原线圈接在2202s i nπ(V)u t的交流电源上，副线圈接有R=55 Ω的负载电阻，原、副线圈匝数之比为2:1，电流表、电压表均为理想电表.下列说法正确的是A．原线圈的输入功率为2202WB．电流表的读数为1 AC．电压表的读数为1102VD．副线圈输出交流电的周期为50 s答案：B解析：电表的读数均为有效值，原线圈两端电压有效值为220 V，由理想变压器原、副线圈两端电压与线圈匝数成正比，可知副线圈两端电压有效值为110 V，C错误；流过电阻R的电流为2 A，可知负载消耗的功率为220 W，根据能量守恒可知，原线圈的输入功率为220 W，A错误；由P=UI可知，电流表的读数为1 A，B正确，由交变电压瞬时值表达式可知，ω=100π rad/s，周期T=0.02 s，D错误.4.（2017江苏卷）某音响电路的简化电路图如图所示，输入信号既有高频成分，也有低频成分，则A．电感L1的作用是通高频B．电容C2的作用是通高频C．扬声器甲用于输出高频成分D．扬声器乙用于输出高频成分答案：BD解析：本题考查电感、电容对交流电的作用.电感线圈有通低频、阻高频的作用，因此A项错误；电容器有通高频、阻低频的作用，因此B项正确；由此可以判断，扬声器甲主要用于输出低频成分，扬声器乙用于输出高频成分，C项错误，D项正确.第二部分电磁感应知识1.（2017天津卷）如图所示，两根平行金属导轨置于水平面内，导轨之间接有电阻R.金属棒ab与两导轨垂直并保持良好接触，整个装置放在匀强磁场中，磁场方向垂直于导轨平面向下.现使磁感应强度随时间均匀减小，ab始终保持静止，下列说法正确的是A．ab中的感应电流方向由b到aB ．ab 中的感应电流逐渐减小C ．ab 所受的安培力保持不变D ．ab 所受的静摩擦力逐渐减小答案：D解析：导体棒ab 、电阻R 、导轨构成闭合回路，磁感应强度均匀减小（k t B =∆∆为一定值），则闭合回路中的磁通量减小，根据楞次定律，可知回路中产生顺时针方向的感应电流，ab 中的电流方向由a 到b ，故 A 错误；根据法拉第电磁感应定律，感应电动势BS E kS t t Φ∆∆⋅===⋅∆∆，回路面积S 不变，即感应电动势为定值，根据欧姆定律R E I =，所以ab 中的电流大小不变，故B 错误；安培力BIL F =，电流大小不变，磁感应强度减小，则安培力减小，故C 错误；导体棒处于静止状态，所受合力为零，对其受力分析，水平方向静摩擦力f 与安培力F 等大反向，安培力减小，则静摩擦力减小，故D 正确.2.（2017全国卷Ⅰ）扫描隧道显微镜（STM ）可用来探测样品表面原子尺度上的形貌.为了有效隔离外界振动对STM 的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示.无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是答案：A解析：本题考查电磁感应、电磁阻尼及其相关的知识点.施加磁场来快速衰减STM 的微小振动，其原理是电磁阻尼，在振动时通过紫铜薄板的磁通量变化，紫铜薄板中产生感应电动势和感应电流，则其受到安培力作用，该作用阻碍紫铜薄板振动，即促使其振动衰减.方案A 中，无论紫铜薄板上下振动还是左右振动，通过它的磁通量都发生变化；方案B 中，当紫铜薄板上下振动时，通过它的磁通量可能不变，当紫铜薄板向右振动时，通过它的磁通量不变；方案C 中，紫铜薄板上下振动、左右振动时，通过它的磁通量可能不变；方案D 中，当紫铜薄板上下振动时，紫铜薄板中磁通量可能不变.综上可知，对于紫铜薄板上下及左右振动的衰减最有效的方案是A.3. （2017浙江卷）如图所示，两平行直导线cd和ef竖直放置，通以方向相反大小相等的电流，a、b两点位于两导线所在的平面内.则A.b点的磁感应强度为零B. ef导线在a点产生的磁场方向垂直纸面向里C.cd导线受到的安培力方向向右D.同时改变了导线的电流方向，cd导线受到的安培力方向不变答案：D解析：由右手螺旋定则可知.cdJ导线和ef导线在b处产生的磁场方向都垂直纸面向外.所以由矢量合成知b处的磁感应强度垂直纸面向外.故A错误:由右手螺旋定则知ef导线在左侧产生的磁感应强度垂直纸面向外，故B错误:由左手定则知.cd导线受到的安培力方向向左.故C错误:由题意可知，cd导线所处的位置磁汤方向发生改变，但同时自身电流方向向也发生改变，由左手定则知cd导线所受安培力方向不变.故D正确4.（2017全国卷Ⅰ）如图，三根相互平行的固定长直导线L1、L2和L3两两等距，均通有电流I，L1中电流方向与L2中的相同，与L3中的相反，下列说法正确的是A．L1所受磁场作用力的方向与L2、L3所在平面垂直B．L3所受磁场作用力的方向与L1、L2所在平面垂直C．L1、L2和L3单位长度所受的磁场作用力大小之比为1:1:3D．L1、L2和L3单位长度所受的磁场作用力大小之比为3:3:1答案：BC解析：本题考查安培定则、左手定则、磁场叠加、安培力及其相关的知识点.由安培定则可判断出L2在L1处产生的磁场(B21)方向垂直L1和L2的连线竖直向上，L3在L1处产生的磁场(B31)方向垂直L1和L3的连线指向右下方，根据磁场叠加原理，L3和L2在L1处产生的合磁场(B合1)方向如图1所示，根据左手定则可判断出L1所受磁场作用力的方向与L2和L3的连线平行，选项A错误；同理，如图2所示，可判断出L3所受磁场(B合3)作用力的方向(竖直向上)与L1、L2所在的平面垂直，选项B正确；同理，如图3所示，设一根长直导线在另一根导线处产生的磁场的磁感应强度大小为B ，根据几何知识可知，B B =1合，B B =2合，B B33=合，由安培力公式可知，L 1、L 2和L 3单位长度所受的磁场作用力大小与该处的磁感应强度大小成正比，所以L 1、L 2和L 3单位长度所受的磁场作用力大小之比为3:1:1，选项C 正确，D 错误.5.（2017全国卷Ⅲ）如图，在方向垂直于纸面向里的匀强磁场中有一U 形金属导轨，导轨平面与磁场垂直.金属杆PQ 置于导轨上并与导轨形成闭合回路PQRS ，一圆环形金属线框T 位于回路围成的区域内，线框与导轨共面.现让金属杆PQ 突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是A ．PQRS 中沿顺时针方向，T 中沿逆时针方向B ．PQRS 中沿顺时针方向，T 中沿顺时针方向C ．PQRS 中沿逆时针方向，T 中沿逆时针方向D ．PQRS 中沿逆时针方向，T 中沿顺时针方向答案：D解析：因为PQ 突然向右运动，由右手定则可知，PQRS 中有沿逆时针方向的感应电流，穿过T 中的磁通量减小，由楞次定律可知，T 中有沿顺时针方向的感应电流，D 正确，ABC 错误.6.（2017全国卷Ⅲ）如图，在磁感应强度大小为B 0的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为l .在两导线中均通有方向垂直于纸面向里的电流I 时，纸面内与两导线距离均为l 的a 点处的磁感应强度为零.如果让P 中的电流反向、其他条件不变，则a 点处磁感应强度的大小为A ．0B 033C 0233BD ．2B 0 答案：C解析：如图1所示，P 、Q 中电流在a 点产生的磁感应强度大小相等，设为B 1，由几何关系有103B B =，如果让P 中的电流反向、其他条件不变，如图2所示，由几何关系可知，a点处磁感应强度的大小为22010233B B B B =+=，故选C.7.（2017北京卷）图1和图2是教材中演示自感现象的两个电路图，L 1和L 2为电感线圈.实验时，断开开关S 1瞬间，灯A 1突然闪亮，随后逐渐变暗；闭合开关S 2，灯A 2逐渐变亮，而另一个相同的灯A 3立即变亮，最终A 2与A 3的亮度相同.下列说法正确的是A ．图1中，A 1与L 1的电阻值相同B ．图1中，闭合S 1，电路稳定后，A 1中电流大于L 1中电流C ．图2中，变阻器R 与L 2的电阻值相同D ．图2中，闭合S 2瞬间，L 2中电流与变阻器R 中电流相等答案：C解析：断开开关S 1瞬间，灯A 1突然闪亮，由于线圈L 1的自感，通过L 1的电流逐渐减小，且通过A 1，即自感电流会大于原来通过A 1的电流，说明闭合S 1，电路稳定时，通过A 1的电流小于通过L 1的电流，L 1的电阻小于A 1的电阻，AB 错误；闭合S 2，电路稳定时，A 2与A 3的亮度相同，说明两支路的电流相同，因此变阻器R 与L 2的电阻值相同，C 正确；闭合开关S 2，A 2逐渐变亮，而A 3立即变亮，说明L 2中电流与变阻器R 中电流不相等，D 错误.8.（2017全国卷Ⅱ）两条平行虚线间存在一匀强磁场，磁感应强度方向与纸面垂直.边长为0.1 m 、总电阻为0.005 Ω的正方形导线框abcd 位于纸面内，cd 边与磁场边界平行，如图（a ）所示.已知导线框一直向右做匀速直线运动，cd 边于t =0时刻进入磁场.线框中感应电动势随时间变化的图线如图（b ）所示（感应电流的方向为顺时针时，感应电动势取正）.下列说法正确的是A ．磁感应强度的大小为0.5 TB ．导线框运动速度的大小为0.5 m/sC ．磁感应强度的方向垂直于纸面向外D ．在t =0.4 s 至t =0.6 s 这段时间内，导线框所受的安培力大小为0.1 N答案：BC解析：由E –t 图象可知，线框经过0.2 s 全部进入磁场，则速度0.1m /s =0.5m /s 0.2l v t ==，选项B 正确；E =0.01 V ，根据E =BLv 可知，B =0.2 T ，选项A 错误；根据楞次定律可知，磁感应强度的方向垂直于纸面向外，选项C 正确；在t =0.4 s 至t =0.6 s 这段时间内，导线框中的感应电流0.01A 2A 0.005E I R ===，所受的安培力大小为F =BIL =0.04 N ，选项D 错误；故选BC.9.（2017海南卷）如图，空间中存在一匀强磁场区域，磁场方向与竖直面（纸面）垂直，磁场的上、下边界（虚线）均为水平面；纸面内磁场上方有一个正方形导线框abcd ，其上、下两边均为磁场边界平行，边长小于磁场上、下边界的间距．若线框自由下落，从ab 边进入磁场时开始，直至ab 边到达磁场下边界为止，线框下落的速度大小可能（ ）A ．始终减小B ．始终不变C ．始终增加D ．先减小后增加答案：CD解析：A 、导线框开始做自由落体运动，ab 边以一定的速度进入磁场，ab 边切割磁场产生感应电流，根据左手定则可知ab 边受到向上的安培力，当安培力大于重力时，线框做减速运动，当线框完全进入磁场后，线框不产生感应电流，此时只受重力，做加速运动，故先减速后加速运动，故A 错误、D 正确；B 、当ab 边进入磁场后安培力等于重力时，线框做匀速运动，当线框完全进入磁场后，线框不产生感应电流，此时只受重力，做加速运动，故先匀速后加速运动，故A 错误；C 、当ab 边进入磁场后安培力小于重力时，线框做加速运动，当线框完全进入磁场后，线框不产生感应电流，此时只受重力，做加速增大的加速运动，故加速运动，故C正确.10.（2017全国卷Ⅱ）某同学自制的简易电动机示意图如图所示.矩形线圈由一根漆包线绕制而成，漆包线的两端分别从线圈的一组对边的中间位置引出，并作为线圈的转轴.将线圈架在两个金属支架之间，线圈平面位于竖直面内，永磁铁置于线圈下方.为了使电池与两金属支架连接后线圈能连续转动起来，该同学应将A．左、右转轴下侧的绝缘漆都刮掉B．左、右转轴上下两侧的绝缘漆都刮掉C．左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉D．左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉答案：AD解析：为了使电池与两金属支架连接后线圈能连续转动起来，将左、右转轴下侧的绝缘漆都刮掉，这样当线圈在图示位置时，线圈的上下边受安培力水平而转动，转过一周后再次受到同样的安培力而使其转动，选项A正确；若将左、右转轴上下两侧的绝缘漆都刮掉，则当线圈在图示位置时，线圈的上下边受安培力水平而转动，转过半周后再次受到相反方向的安培力而使其停止转动，选项B正确；左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉，电路不能接通，故不能转起来，选项C错误；若将左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉，这样当线圈在图示位置时，线圈的上下边受安培力水平而转动，转过半周后电路不导通，转过一周后再次受到同样的安培力而使其转动，选项D正确；故选AD.11.（2017江苏卷）如图所示，两条相距d的平行金属导轨位于同一水平面内，其右端接一阻值为R的电阻．质量为m的金属杆静置在导轨上，其左侧的矩形匀强磁场区域MNPQ 的磁感应强度大小为B、方向竖直向下．当该磁场区域以速度v0匀速地向右扫过金属杆后，金属杆的速度变为v．导轨和金属杆的电阻不计，导轨光滑且足够长，杆在运动过程中始终与导轨垂直且两端与导轨保持良好接触．求：（1）MN刚扫过金属杆时，杆中感应电流的大小l；（2）MN刚扫过金属杆时，杆的加速度大小a；（3）PQ刚要离开金属杆时，感应电流的功率P．答案：（1）0Bdv I R = （2）220B d v a mR = （3）2220()Bd v v P R-= 解析：（1）感应电动势0Bdv E =；感应电流R E I =;解得RBdv I 0= (2)安培力F =BId ; 牛顿第二定律F =ma ; 解得mRv d B a 022= (3)金属杆切割磁感线的速度v v v -='0，则感应电动势)(0v v Bd E -= 电功率R E P 2= ; 解得Rv v d B P 2022)(-= 12.（2017北京卷）发电机和电动机具有装置上的类似性，源于它们机理上的类似性.直流发电机和直流电动机的工作原理可以简化为如图1、图2所示的情景.在竖直向下的磁感应强度为B 的匀强磁场中，两根光滑平行金属轨道MN 、PQ 固定在水平面内，相距为L ，电阻不计.电阻为R 的金属导体棒ab 垂直于MN 、PQ 放在轨道上，与轨道接触良好，以速度v （v 平行于MN ）向右做匀速运动.图1轨道端点MP 间接有阻值为r 的电阻，导体棒ab 受到水平向右的外力作用.图2轨道端点MP 间接有直流电源，导体棒ab 通过滑轮匀速提升重物，电路中的电流为I .（1）求在Δt 时间内，图1“发电机”产生的电能和图2“电动机”输出的机械能.（2）从微观角度看，导体棒ab 中的自由电荷所受洛伦兹力在上述能量转化中起着重要作用.为了方便，可认为导体棒中的自由电荷为正电荷.a ．请在图3（图1的导体棒ab ）、图4（图2的导体棒ab ）中，分别画出自由电荷所受洛伦兹力的示意图.b ．我们知道，洛伦兹力对运动电荷不做功.那么，导体棒ab 中的自由电荷所受洛伦兹力是如何在能量转化过程中起到作用的呢？请以图2“电动机”为例，通过计算分析说明.答案：（1）222B L v t R r∆+ B L v t ∆ （2）a ．如答图3、答图4 b ．见解析解析：(1)题图1中,电路中的电流rR BLv I +=1棒ab 受到的安培力L BI F 11= 在Δt 时间内,“发电机”产生的电能等于棒ab 克服安培力做的功rR t v L B t v F E +∆=∆⋅=2221电 题图2中，棒ab 受到的安培力F 2=BIL在Δt 时间内，“电动机”输出的机械能等于安培力对棒ab 做的功2E F v t B I L v t =⋅∆=∆机 （2）a ．题图3中，棒ab 向右运动，由左手定则可知其中的正电荷受到b →a 方向的洛伦兹力，在该洛伦兹力作用下，正电荷沿导体棒运动形成感应电流，有沿b →a 方向的分速度，受到向左的洛伦兹力作用；题图4中，在电源形成的电场作用下，棒ab 中的正电荷沿a →b 方向运动，受到向右的洛伦兹力作用，该洛伦兹力使导体棒向右运动，正电荷具有向右的分速度，又受到沿b →a 方向的洛伦兹力作用.如答图3、答图4.b.设自由电荷的电荷量为q ,沿导体棒定向移动的速率为u .如图4所示,沿棒方向的洛伦兹力qvB f ='1,做负功t qvBu t u f W ∆-=∆'-=11 垂直棒方向的洛伦兹力quB f ='2, 做正功t quBv t v f W ∆=∆'=22 所以W 1=-W 2,即导体棒中一个自由电荷所受的洛伦兹力做功为零.1f '做负功,阻碍自由电荷的定向移动,宏观上表现为“反电动势”,消耗电源的电能;2f '做正功,宏观上表现为安培力做正功,使机械能增加.大量自由电荷所受洛伦兹力做功的宏观表现是将电能转化为等量的机械能;在此过程中洛伦兹力通过两个分力做功起到“传递”能量的作用.13.（2017海南卷）如图，两光滑平行金属导轨置于水平面（纸面）内，轨间距为l ，左端连有阻值为R 的电阻．一金属杆置于导轨上，金属杆右侧存在一磁感应强度大小为B 、方向竖直向下的匀强磁场区域．已知金属杆以速度v 0向右进入磁场区域，做匀变速直线运动，到达磁场区域右边界（图中虚线位置）时速度恰好为零．金属杆与导轨始终保持垂直且接触良好．除左端所连电阻外，其他电阻忽略不计．求金属杆运动到磁场区域正中间时所受安培力的大小及此时电流的功率．答案：金属杆运动到磁场区域正中间时所受安培力的大小，此时电流的功率为.解析：由题意可知，开始时导体棒产生的感应电动势为：E=Blv0，依据闭合电路欧姆定律，则电路中电流为：I=，再由安培力公式有：F=BIl=；设导体棒的质量为m，则导体棒在整个过程中的加速度为：a==设导体棒由开始到停止的位移为x，由运动学公式：0﹣解得：x==；故正中间离开始的位移为：x中=；设导体棒在中间的位置时的速度为v，由运动学公式有：v2﹣v02=2ax中解得：v=则导体棒运动到中间位置时，所受到的安培力为：F=BIl=；导体棒电流的功率为：P=I2R=；14.（2017天津卷）电磁轨道炮利用电流和磁场的作用使炮弹获得超高速度，其原理可用来研制新武器和航天运载器.电磁轨道炮示意如图，图中直流电源电动势为E，电容器的电容为C.两根固定于水平面内的光滑平行金属导轨间距为l，电阻不计.炮弹可视为一质量为m、电阻为R的金属棒MN，垂直放在两导轨间处于静止状态，并与导轨良好接触.首先开关S接1，使电容器完全充电.然后将S接至2，导轨间存在垂直于导轨平面、磁感应强度大小为B的匀强磁场（图中未画出），MN开始向右加速运动.当MN上的感应电动势与电容器两极板间的电压相等时，回路中电流为零，MN达到最大速度，之后离开导轨.问：（1）磁场的方向；（2）MN刚开始运动时加速度a的大小；（3）MN离开导轨后电容器上剩余的电荷量Q是多少.答案：（1）磁场的方向垂直于导轨平面向下 （2）mR BEl a = （3）mC l B E C l B Q +=222222（3）电容器放电前所带的电荷量CEQ =1 开关S 接2后，MN 开始向右加速运动，速度达到最大值v m 时，MN 上的感应电动势：m E B l v '=最终电容器所带电荷量E CQ '=2 设在此过程中MN 的平均电流为I ，MN 上受到的平均安培力：l I B F ⋅⋅=由动量定理，有：m0F t m v ⋅∆=- 又：12I t Q Q ⋅∆=-整理的：最终电容器所带电荷量Q 2本文收集整理了高中物理高考试卷交变电流、传感器和电磁感应知识，并配上详细参考答案，内容全共十三页。

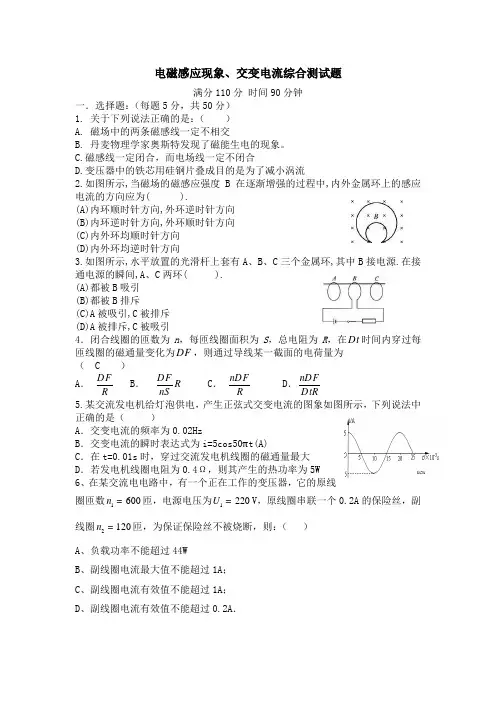

电磁感应现象、交变电流综合测试题满分110分 时间90分钟一．选择题：（每题5分，共50分） 1. 关于下列说法正确的是：（ ） A. 磁场中的两条磁感线一定不相交B. 丹麦物理学家奥斯特发现了磁能生电的现象。

C.磁感线一定闭合，而电场线一定不闭合D.变压器中的铁芯用硅钢片叠成目的是为了减小涡流2.如图所示,当磁场的磁感应强度B 在逐渐增强的过程中,内外金属环上的感应电流的方向应为( ).(A)内环顺时针方向,外环逆时针方向 (B)内环逆时针方向,外环顺时针方向 (C)内外环均顺时针方向 (D)内外环均逆时针方向3.如图所示,水平放置的光滑杆上套有A 、B 、C 三个金属环,其中B 接电源.在接通电源的瞬间,A 、C 两环( ).(A)都被B 吸引 (B)都被B 排斥(C)A 被吸引,C 被排斥 (D)A 被排斥,C 被吸引4．闭合线圈的匝数为n ，每匝线圈面积为S ，总电阻为R ，在t D 时间内穿过每匝线圈的磁通量变化为D F ，则通过导线某一截面的电荷量为 （ C ） A ．RD F B ．Rn SD F C ．n RD F D ．n tRD F D5.某交流发电机给灯泡供电，产生正弦式交变电流的图象如图所示，下列说法中正确的是（ ）A ．交变电流的频率为0.02HzB ．交变电流的瞬时表达式为i=5cos50πt(A)C ．在t=0.01s 时，穿过交流发电机线圈的磁通量最大D ．若发电机线圈电阻为0.4Ω，则其产生的热功率为5W 6、在某交流电电路中，有一个正在工作的变压器，它的原线圈匝数1600n =匝，电源电压为1220U =V ，原线圈串联一个0.2A 的保险丝，副线圈2120n =匝，为保证保险丝不被烧断，则：（ ） A 、负载功率不能超过44WB 、副线圈电流最大值不能超过1A ；C 、副线圈电流有效值不能超过1A ；D 、副线圈电流有效值不能超过0.2A ．7、边长为L 的正方形金属框在水平恒力F 作用下运动，穿过方向如图的有界匀强磁场区域．磁场区域的宽度为d （d >L ）。
