三极管共集和共基放大电路共69页

单管放大电路是组成各种复杂放大电路的基本单元。

本章首先以单管共发射极放大电路为例，阐明放大电路的组成以及实现放大作用的基本原理。

然后介绍电子电路最常用的两种分析方法――图解法和微变等效电路法，并利用上述方法分析单管共发射极放大电路的静态工作点、电压放大倍数和输入、输出电阻。

由于温度变化将对半导体器件的参数产生影响，进而引起放大电路静态工作点的变动，为此，介绍了一种常用的分压式静态工作点稳定电路。

除了单管共发射极放大电路以外，也介绍了放大电路的另外两种组态――共集电术组态和共基极组态放大电路，并对三种不同组态的特点进行了列表比较。

在双极型三极管放大电路的基础上，介绍了场效应管放大电路的特点和分析方法。

在本章的最后，介绍了组成多级放大电路最常用的三种耦合方式，分析了多级放大电路的电压放大倍数和输入、输出电阻。

学习要求：①对于放大电路的两种基本分析方法，要求熟练掌握用简化的h参数等效电路分析放大电路的Au、Ri和Ro的方法，掌握rbe的近似估算公式。

正确理解如何利用图解分析放大电路的静态和动态工作情况。

②掌握放大电路的三种基本组态（共射、共集和共基组态）的工作原理和特点。

③正确理解温度变化对三极管参数的影响，掌握分压式工作点稳定电路的工作原理和计算方法。

④掌握由场效应管组成和共源和共漏放大电路和工作原理以及微变等效电路法分析Au、Ri和Ro的方法。

了解场效应管与双极型三极管相比有所特点。

⑤掌握直接耦合多级放大电路的工作原理，电压放大倍数的计算方法。

正确理解零点漂移现象。

一般了解其他两种耦合方式（阻容耦合、变压器耦合）的特点。

2.1 放大的概念放大电路的应用十分广泛，无论日常使用的收音机、扩音器，或者精密的量测仪器和复杂的自动控制系统等，其中通常都有各种各样的放大电路。

在这些电子设备中，放大电路的作用是将微弱的信号放大，以便于人们量测和利用。

例如，从收音机天线接收到的信号，或者人传感器得到的信号，有时只有微伏升毫伏数量级，必须经过放大才能驱动喇叭发出声音，或者驱动批示设备和执行机构，便于进行观察、记录和控制。

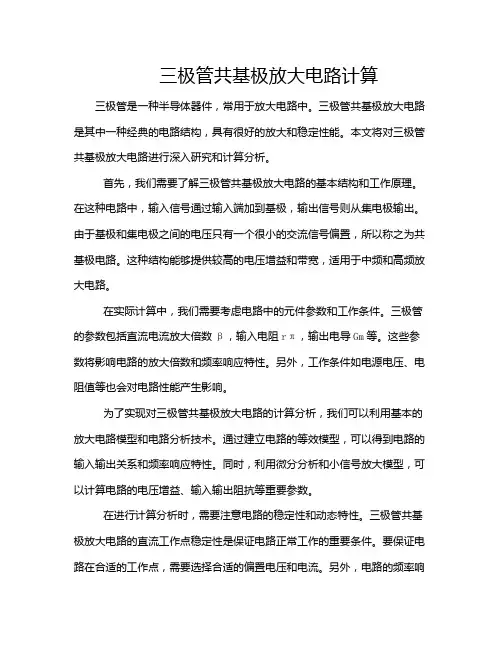

三极管共基极放大电路计算三极管是一种半导体器件，常用于放大电路中。

三极管共基极放大电路是其中一种经典的电路结构，具有很好的放大和稳定性能。

本文将对三极管共基极放大电路进行深入研究和计算分析。

首先，我们需要了解三极管共基极放大电路的基本结构和工作原理。

在这种电路中，输入信号通过输入端加到基极，输出信号则从集电极输出。

由于基极和集电极之间的电压只有一个很小的交流信号偏置，所以称之为共基极电路。

这种结构能够提供较高的电压增益和带宽，适用于中频和高频放大电路。

在实际计算中，我们需要考虑电路中的元件参数和工作条件。

三极管的参数包括直流电流放大倍数β，输入电阻rπ，输出电导Gm等。

这些参数将影响电路的放大倍数和频率响应特性。

另外，工作条件如电源电压、电阻值等也会对电路性能产生影响。

为了实现对三极管共基极放大电路的计算分析，我们可以利用基本的放大电路模型和电路分析技术。

通过建立电路的等效模型，可以得到电路的输入输出关系和频率响应特性。

同时，利用微分分析和小信号放大模型，可以计算电路的电压增益、输入输出阻抗等重要参数。

在进行计算分析时，需要注意电路的稳定性和动态特性。

三极管共基极放大电路的直流工作点稳定性是保证电路正常工作的重要条件。

要保证电路在合适的工作点，需要选择合适的偏置电压和电流。

另外，电路的频率响应特性也需要考虑。

在高频条件下，电容和电感等元件将对电路的频率响应特性产生影响。

除了计算分析，实验验证也是验证电路性能的重要手段。

通过搭建实际电路并进行测试，可以验证计算结果的准确性和可靠性。

实验中需要注意电路的稳定性、输出波形和频率特性等指标。

通过比较实验结果和计算结果，可以进一步优化电路设计和参数选择。

让我们总结一下本文的重点，我们可以发现，三极管共基极放大电路是一种重要的电子电路结构，具有很好的放大和稳定性能。

通过深入研究和计算分析，可以更好地理解其工作原理和性能特点。

未来，我们可以进一步探索新的电路结构和优化方法，提高电路的性能和应用范围。

晶体三极管三种(共基、共发、共集)放大电路的优缺点下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!晶体三极管三种放大电路的优缺点1. 引言晶体三极管（BJT）是电子器件中常用的放大元件之一，而三种常见的放大电路结构是共基、共发和共集。

三极管共基极同向放大电路【原创版】目录一、三极管共基极同向放大电路的概念二、三极管共基极同向放大电路的工作原理三、三极管共基极同向放大电路的特点四、三极管共基极同向放大电路的应用领域五、总结正文一、三极管共基极同向放大电路的概念三极管共基极同向放大电路是一种半导体放大电路，它由三个电极组成，分别是发射极、基极和集电极。

在这种电路中，输入信号与输出信号的极性相同，因此被称为同向放大电路。

二、三极管共基极同向放大电路的工作原理在三极管共基极同向放大电路中，输入信号从发射极输入，经过基极放大后，从集电极输出。

这种电路的放大原理是基于三极管的电流放大作用，当输入信号电流流过发射极时，会引起基极电流的变化，从而控制集电极电流的变化，实现信号的放大。

三、三极管共基极同向放大电路的特点1.电流放大倍数：三极管共基极同向放大电路的电流放大倍数略小于1，这意味着输出信号的电流是输入信号电流的倍数，倍数取决于三极管的电流放大系数。

2.电压放大倍数：三极管共基极同向放大电路的电压放大倍数较大，这是因为输出信号的电压是输入信号电压与电流放大倍数的乘积。

3.输入电阻：三极管共基极同向放大电路的输入电阻较小，这意味着输入信号源的电流较小。

4.输出电阻：三极管共基极同向放大电路的输出电阻较大，这意味着输出信号能够驱动较大的负载。

四、三极管共基极同向放大电路的应用领域三极管共基极同向放大电路广泛应用于各种电子设备中，如放大器、无线通信设备、计算机等。

这种电路具有较高的电压放大倍数和较低的输入电阻，能够满足许多应用场景的需求。

五、总结综上所述，三极管共基极同向放大电路具有电流放大倍数略小于 1、电压放大倍数较大、输入电阻较小和输出电阻较大等特点。

除去信号的输入、输出端。

另一端就是共极三极管基本放大电路的三种组态组态一：共射电路组态二：共集电极电路共集电极组态基本放大电路如图所示。

(1)直流分析(2)交流分析放大倍数／输入电阻／输出电阻组态三：共基极放大电路共基组态放大电路如图交流、直流通路微变等效电路共基极组态基本放大电路的微变等效电路性能指标三种组态电路比较放大电路的三种基本组态2．6．1共集电极放大电路上图（a）是一个共集组态的单管放大电路，由上图（b）的等效电路可以看出，输入信号与输出信号的公共端是三极管的集电极，所以属于共集组态。

又由于输出信号从发射极引出，因此这种电路也称为射极输出器。

下面对共集电极放大电路进行静态和动态分析。

一、静态工作点根据上图（a）电路的基极回路可求得静态基极电流为二、电流放大倍数由上图（b）的等效电路可知三、电压放大倍数由上图（a）可得Re’=Re//RL由式（2．6．4）和（2．6．5）可知，共集电极放大电路的电流放大倍数大于1，但电压放大倍数恒小于1，而接近于1，且输出电压与输入电压同相，所以又称为射极跟随器。

四、输入电阻由图2．6．1（b）可得Ri=rbe+(1+β)Re’由上式可见，射极输出器的输入电阻等于rbe和（1＋β）R、e相串连，因此输入电阻大大提高了。

由上式可见，发射极回路中的电阻R、e折合到基极回路，需乘（1＋β）倍。

五、输出电阻在上图（b）中，当输出端外加电压U。

，而US=0时，如暂不考虑Re的作用，可得下图。

由图可得由上式可知，射极输出器的输出电阻等于基极回路的总电阻（）除以（1＋β），因此输出电阻很低，故带负载能力比较强。

由上式也可见，基极回路的电阻折合到发射极，需除以（1＋β）。

2．6．2共基极放大电路上图（a）是共基极放大电路的原理性电路图。

由图可见，发射极电源VEE的极性保证三极管的发射结正向偏置，集电极电源VCC的极性保证集电结反向偏置，从而可以使三极管工作在放大区，因输入信号与输出信号的公共端是基极，因此属于共基组态。

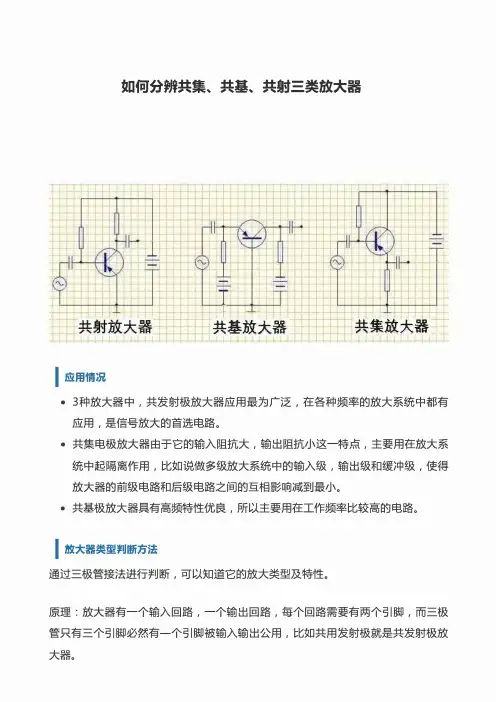

如何分辨共集、 共基、 共射三类放大器
l应用情况
l--r--
共基放大器共集放大器
I
•3种放大器中，共发射极放大器应用最为广泛，在各种频率的放大系统中都有应用，是信号放大的首选电路。

•共集电极放大器由于它的输入阻抗大，输出阻抗小这—特点，主要用在放大系统中起隔离作用，比如说做多级放大系统中的输入级，输出级和缓冲级，使得放大器的前级电路和后级电路之间的互相影响减到最小。

•共基极放大器具有高频特性优良，所以主要用在工作频率比较高的电路。

l放大器类型判断方法
通过三极管接法进行判断，可以知道它的放大类型及特性。

原理：放大器有—个输入回路，—个输出回路，每个回路需要有两个引脚，而三极管只有三个引脚必然有—个引脚被输入输出公用，比如共用发射极就是共发射极放大器。

71
-:­
GND
基极放大器
更多精彩内容看这里
官官！中央广播电视总台LOGO首次亮相！
？广电总局耜高清测评系统助力高新视肺发展如何鉴别“真假4K"
广播百科相位噪声
广播百科光电隔离器
广播百科001—100期
广播百科101—200期
广电术语词汇(—)
广电术语词汇（二）
关注广播行业科技发展
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
推动行业科技创新实践
，一一一一一一一一一一一一一一一一一
回霪回,4
.S
广播I技术I百科1资讯
投稿邮箱：cnradiotech@ vcc。

三极管共基极基本放大电路
共基极放大电路是一种电流放大倍数略小于1，而电压放大倍数大，其输入信号Vi 由E极输入，输出信号Vo 由C 极输出。

输入与输出信号与共集极放大器模式一样，不会发生相位颠倒的情形。

即输出与输电压同相，同时其输入电阻小，输出电阻大。

共基极放大电路特别突出的优点在于晶体管的截止频率，较之共射电路晶体管的截止频率提高了(1+β)倍，故共基极电路有更高的工作频率，适用于宽频带放大电路、高频谐振放大器等，共基极电路在高频电路中应用是很广泛的。

下表是晶体管三种基本放大器的性能比较.
共基极放大电路中，输入信号是由三极管的发射极与基极两端输入的，再由三极管的集电极与基极两端获得输出信号因为基极是共同接地端，所以称为共基极放大电路。

共基极放大电路具有以下特性：
1、输入信号与输出信号同相；
2、电压增益高；
3、电流增益低（≤1）；
4、功率增益高；
5、适用于高频电路。

共基极放大电路的输入阻抗很小，会使输入信号严重衰减，不适合作为电压放大器。

但它的频宽很大，因此通常用来做宽频或高频放大器。

在某些场合，共基极放大电路也可以作为“电流缓冲器”（Current Buffer）使用。
