多联机安装施工规范手册，收藏备用~~一、工程安装质量的重要性冷媒不足、系统管道泄露、冷媒管道脏堵引起系统过热，出现压缩机故障。
冷媒管道潮湿，节流部件冰堵、水份跟冷媒发生化学反应生成物导致压缩机电机绝缘性能破坏。
安装位置不合理，外机散热效果不好、室内机换热效果下降、内外机维护检修困难，导致内外机非正常的保护。
电源线与信号线串通导致电器元件损坏，信号线连接错误，导致通讯故障。
二、施工工序图纸审核：核对冷量设计、铜管尺寸、分歧管布置、冷凝水走向是否符合要求。
管路安装：按照技术资料要求进行安装（《多联机安装手册》安装使用说明书》）。
室内机安装：按照图纸及现场实际情况吊装室内机及送回风管。
排水管安装：按照图纸设计合理安装排水管。
室外机安装：按照技术资料要求进行安装。
电源、信号线安装：电源线线径满足设备运行负荷，信号线连接正确。
设备调试：以上工序完成后可对系统进行调试。
三、主要施工步骤1、图纸审核：校对房间冷量是否符合要求，确认室内机（机型）选择能否满足设计要求，室内外机是否匹配。
校对管路设计尺寸、分歧管选型能否满足技术要求。
校对管路总长、第一分歧与最后一台室内机距离是否符合技术要求。
校对信号线连接方式是否正确。
校对排水管路设计走向是否符合要求。
2、室内机安装图纸核对：确认机组规格型号及安装方向与图纸一致。
吊装强度：悬挂吊杆必须足以承受室内机的2倍重量，保证机组运转不会发生异常的振动和噪音。
室内机安装应保证电子节流部件、冷凝水管的安装空间和坡度。
水平：水平度保持在±1°之内。
（错误做法的隐患：a.漏水；b.机身产生异常震动和噪）与装潢提前沟通，保证送风回风管的安装空间，保持足够的维护保养空间（留足够大的检修口,一般400×400mm）。
室内机安装（简易安装图纸）3、室外机安装1）外机吊装吊装时禁止拆除任何包装，应用两根绳索在有包装状态下吊运，保持机器平衡，安全平稳地上升。
在无包装或包装已损坏搬运时，应用垫板或包装物进行保护。
多联机安装注意事项一、多联机工程安装1.1、禁止同一系统室内机不统一供电。
1.2、禁止使用四氯化碳清洗管路。
1.3、禁止不充氮气保护管路焊接。
1.4、禁止室内外机分歧管路不水平安装。
1.5、禁止使用“铜铝连接管”代替铜管进行空调系统安装。
1.6、禁止将汽液两相管路一起保温。
1.7、禁止外机安装在送回风不畅的场所。
1.8、禁止将多联机安装在机房等场所。
1.9、禁止将控制线（通讯线）和电源线（强电）捆绑在一起。
1.10、禁止不按技术手册线径要求选用电缆。
二、室外机安装①、室外机安装位置选取空调室外机离墙必须一米以上，保证散热，并且有足够维修空间。
室外机在与基础接触的安装孔和受力点处垫上减震垫，用螺母固定。
三、室内机安装①、吊码制作和选用根据室内机吊装高度和楼面高度确定吊杆长度后切料。
②、室内机安装a、做好记号，用电钻打孔。
室内机吊装位置应确保空调冷凝水能排出，风管安装方便且送风顺畅。
b、必须采用全螺纹吊杆，并用双螺母固定室内机，确保机器吊挂牢固,室内机吊好后，一定要调水平。
c、节流部件安装时必须垂直向上水平安装，禁止倾斜、倒置，并且连接时注意连接方向。
d、室内机包裹防尘罩，防止大量灰尘进入机器内部，影响机器运行效果。
保证室内机周围有足够的安装和维修空间，合理的送回风气流组织。
四、冷媒管施工支架安装架距离不宜过大，安装好的支架必须排列整齐。
②、冷媒配管敷设安装a、用割刀切割相应规格长度的铜管。
b、将端口处的毛刺、管内的铜管屑处理干净。
③、冷媒管保护a、配管如不能及时与室外机相连，必须封口，防止灰尘、水分等侵入。
b、配管穿墙时需加套管及时做封口保护。
④、分歧管安装a、分歧管不能用三通代替，只能水平或垂直安装。
b、铜管转弯处与相邻分歧管间的水平直管段≥1M。
c、相邻两分歧管的水平只管段距离1M。
d、分歧管后连接室内机的水平直管段距离≥0.5M。
⑤、胀管连接铜管径冷媒管连接，建议采用胀管方式，禁止用扩喇叭口方式连接。
VRV多联机安装施工注意事项及经验总结话说中央空调3分品质7分安装真不为过，中央空调因为它要和室内装修配合得当，实际上设备本身只是一个“半成品”，要使一套家用中央空调能够正常运行，设计、安装、施工的重要性不亚于空调设备的品质。
下面小编介绍中央空调安装3次8步和5个关键。
一、安装阶段篇：中央空调要经过3次安装中央空调要提前在装修准备阶段就规划好，事先确定好内机安装位置，而且需预排好所需使用的强电线，一般在水电工进场后即可安排厂家上门安装。
1、第一次安装（水电进场时联系安装）（1）吊装中央空调室内机，并对内机进行包裹，避免有灰尘杂质进入；（2）安装排管：冷媒管、冷凝水管、信号线。
2、第二次安装（第一次安装结束24小时之后）（1）吊装中央空调室外机；（2）充填冷媒，测试中央空调系统，测量风口尺寸和位置。
3、第三次安装（第二次安装结束后或次日）安装风口，最后设备运行测试。
二、安装材料篇：5个关键辅材不可疏忽大意1、冷媒铜管中央空调的冷媒运行情况直接决定使用效果，所以冷媒铜管的好坏至关重要。
传统的R22冷媒（氟利昂）的管内压力一般为20公斤左右，而R410新冷媒，管内压力达到了36公斤。
因此使用新冷媒的中央空调需要选择更为优质的冷媒铜管。
用挤压工艺生产的铜管（俗称挤压管），这种管材壁厚均匀，可承受较高压力。
而市场上常见的另一种铜管利用拉伸工艺生产（俗称拉伸管）很容易壁厚不均匀，这对冷媒系统的安全埋下隐患。
2、铜管保温冷媒运行情况直接决定使用效果，铜管保温不可忽视。
3、冷凝水管冷凝水管隐藏在吊顶中，最后会封闭起来。
虽然其质量的好坏虽然不会营销空调使用效果，但是一旦其漏水，后果很严重的，必须通过拆除部分或全部吊顶乃至敲墙撬地板（砖）来进行维修。
4、风口小部位往往被很多消费者疏忽，但这部分影响使用感受。
常见风口有两种材料：一种是ABS风口，另一种是铝合金风口。
两种风口各有利弊。
ABS风口，采用ABS工程材料制作，不容易结露。
多联机空调系统安装工法多联机空调系统是一种相对传统中央空调系统更灵活和节能的空调系统。
它由一个室外机和多个室内机组成，可以同时为多个房间提供独立控制的冷暖空调。
多联机空调系统的安装工法是确保系统运行正常和提供舒适环境的关键。
本文将详细介绍多联机空调系统安装的步骤和注意事项。
第一步是选择合适的位置安装室外机。
室外机应该安装在通风良好且不受阳光直射的地方，远离潮湿和易燃物。
室外机的安装高度应符合制造商提供的要求，通常建议离地面2米以上，并且需要有足够的空间进行维修和清洁。
第二步是确定室内机的数量和位置。
根据需要冷暖的房间数和房间的面积，确定安装多少个室内机。
室内机的安装位置应该避免直接吹到人体，通常建议在房间的中央位置或离床和沙发较远的位置。
同时，室内机应离墙面一定距离，以确保空气循环畅通。
第三步是安装室内机和室外机之间的管道。
多联机空调系统的每个室内机都需要与室外机通过管道连接。
管道的安装应满足一定的坡度，以便排水正常，同时要保证管道的密封性和稳固性。
为了减少管道的长度和损耗，应尽量将室内机和室外机安装在靠近的位置。
第四步是安装室内机和室外机的电源。
室内机和室外机都需要电源供应，所以在安装前需要确保有足够的电源插座。
电源线的敷设应符合电气安全规范，避免电源线与其他设备或水管交叉，并且要留有足够的余量。
第五步是安装和调试控制系统。
多联机空调系统的控制系统可以通过遥控器、定时器等手段进行控制。
在安装过程中，需要确保控制系统的安装正确并与每个室内机连接。
此外，还需对控制系统进行调试，确保每个室内机的温度和风速可以独立控制，并且整个系统运行正常。
最后一步是运行测试和使用说明。
在安装和调试完成后，需要对整个系统进行运行测试，确保每个室内机正常运行和达到预期效果。
同时，还需要向用户提供使用说明，包括如何使用遥控器、定时器等控制系统，以及注意事项和常见问题解答。
在多联机空调系统的安装过程中，还需要注意以下几点。

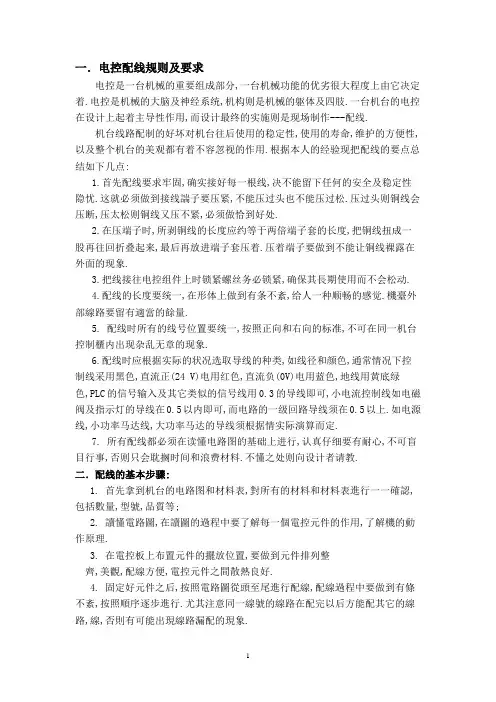

一．电控配线规则及要求电控是一台机械的重要组成部分,一台机械功能的优劣很大程度上由它决定着.电控是机械的大脑及神经系统,机构则是机械的躯体及四肢.一台机台的电控在设计上起着主导性作用,而设计最终的实施则是现场制作---配线.机台线路配制的好坏对机台往后使用的稳定性,使用的寿命,维护的方便性,以及整个机台的美观都有着不容忽视的作用.根据本人的经验现把配线的要点总结如下几点:1.首先配线要求牢固,确实接好每一根线,决不能留下任何的安全及稳定性隐忧.这就必须做到接线諯子要压紧,不能压过头也不能压过松.压过头则铜线会压断,压太松则铜线又压不紧,必须做恰到好处.2.在压端子时,所剥铜线的长度应约等于两倍端子套的长度,把铜线扭成一股再往回折叠起来,最后再放进端子套压着.压着端子要做到不能让铜线裸露在外面的现象.3.把线接往电控组件上时锁紧螺丝务必锁紧,确保其長期使用而不会松动.4.配线的长度要统一,在形体上做到有条不紊,给人一种顺畅的感觉.機臺外部線路要留有適當的餘量.5. 配线时所有的线号位置要统一,按照正向和右向的标准,不可在同一机台控制櫃内出现杂乱无章的现象.6.配线时应根据实际的状况选取导线的种类,如线径和颜色,通常情况下控制线采用黑色,直流正(24 V)电用红色,直流负(0V)电用蓝色,地线用黄底绿色,PLC的信号输入及其它类似的信号线用0.3的导线即可,小电流控制线如电磁阀及指示灯的导线在0.5以内即可,而电路的一级回路导线须在0.5以上.如电源线,小功率马达线,大功率马达的导线须根据情实际演算而定.7. 所有配线都必须在读懂电路图的基础上进行,认真仔细要有耐心,不可盲目行事,否则只会耽搁时间和浪费材料.不懂之处则向设计者请教.二．配线的基本步骤:1. 首先拿到机台的电路图和材料表,對所有的材料和材料表進行一一確認,包括數量,型號,品質等;2. 讀懂電路圖,在讀圖的過程中要了解每一個電控元件的作用,了解機的動作原理.3. 在電控板上布置元件的擺放位置,要做到元件排列整齊,美觀,配線方便,電控元件之間散熱良好.4. 固定好元件之后,按照電路圖從頭至尾進行配線,配線過程中要做到有條不紊,按照順序逐步進行.尤其注意同一線號的線路在配完以后方能配其它的線路,線,否則有可能出現線路漏配的現象.5. 線路配完以后要進行全面的檢查,包括線路是否配制正確,固定螺絲是否擰緊,電路有無短路的現象等.6. 所有線路完成以后則可進行試機.配線工作也就全部完成.三．电控配线常用工具及用途1．电控工具箱，电控技术人员在组装自动化电控箱时有一套工具齐全完整工具箱，供在工作中应用，提高工作效率。
多联机安装注意事项多联机是一种非常常见的空调安装方式，在家庭和商业场所都广泛使用。
多联机安装需要注意很多细节，以确保空调系统的正常运行和安全使用。
以下是多联机安装的注意事项：1. 选择合适的安装位置多联机的室外机和室内机需要选择合适的安装位置。
室外机应该远离潮湿和高温的环境，同时要有足够的通风，便于散热和维护。
室内机则需要考虑房间的布局和面积大小，以确保空调能够有效地覆盖整个空间。
2. 确保良好的排水多联机的室内机在制冷过程中会产生水汽，需要通过排水管排出。
在安装时需要确保排水管的顺畅和稳固，并且要将排水口放置在合适的位置，以免造成水汽外溢或者漏水。
3. 考虑电源和线路安装多联机需要考虑室内机和室外机的电源和线路连接。
室外机需要连接到电源和控制线路，而且要确保线路的连接牢固，以免在使用过程中出现接触不良或者线路断裂的情况。
室内机的电源也需要有足够的负载，以确保正常运行。
4. 合理设置管道多联机系统需要室内机和室外机之间通过管道进行连接，因此在安装时需要合理设置管道。
管道需要保持一定的坡度和曲折度，以便于排水和输送制冷剂。
同时要注意管道的绝缘和密封，防止制冷剂泄漏和能效损失。
5. 安全固定和支架室外机和室内机在安装时需要进行安全固定和支架的设置。
室外机需要放置在稳固的支架上，并且要考虑地面的平整和承重，以确保室外机的稳定和安全。
室内机则需要安装在合适的位置和高度，并且要确保固定牢靠，以免在使用过程中出现倾斜或者坠落的情况。
6. 测试和调试安装完成后需要进行系统的测试和调试，以确保空调系统的正常运行。
测试包括制冷效果、制热效果、空调风速和温度控制等多种功能，同时还要检查管道的气密性和制冷剂的充注量，以确保系统的正常运行和安全使用。
7. 注意安全问题在安装多联机时要注意安全问题，包括室外机和室内机的搬运和安装、电源线路的接入和接地、制冷剂的充注和检漏等环节。
安装人员要严格遵守相关操作规程，做好防护措施，避免事故和意外发生。
多联机安装电气施工方案1. 引言多联机是一种集中供冷的空调系统，它由一个室外机和多个室内机组成，室内机可以分散安装在不同的房间中。
在进行多联机的安装电气施工时，需要精确的规划和合理的布线，以确保系统的正常运行和安全性。
本文档将介绍多联机安装电气施工的步骤和注意事项，旨在帮助施工人员完成这一任务。
2. 步骤2.1 施工前准备在进行多联机安装电气施工之前，需要进行以下准备工作：1.确定室外机的位置：室外机一般安装在室外的平坦地面上，远离易燃物和阻碍散热的物体。
2.确定室内机的位置：根据用户需求和房间结构，确定室内机的安装位置，并做好相应的准备工作。
3.准备所需材料和工具：包括电缆、保护管、连接线、开关插座等；工具包括电钻、钳子、铁锤等。
2.2 安装电缆和保护管1.根据室外机和室内机之间的距离和位置关系，选择合适的电缆和保护管。
2.将电缆沿着预留的管道或走线槽铺设，确保电缆的通路清晰可见，并防止电缆发生弯曲或磨损。
3.使用接线盒将电缆连接起来，确保连接牢固且接线正确。
4.安装保护管，将电缆完全覆盖，增加电缆的保护和安全性。
2.3 连接室内机和室外机1.根据制造商的要求，连接室内机和室外机的电缆和连接线。
确保连接牢固且接线正确。
2.安装室内机和室外机之间的配电开关，并连接相应的电源线。
3.测试电气连接，确保无短路和漏电现象，以及电气连接的稳定性。
2.4 安装开关插座1.根据用户需求和房间结构，选择合适的开关插座位置，并将其固定在墙壁上。
2.连接开关插座的电源线，并确保连接正确和牢固。
3.测试开关插座的电气连接，确保正常工作。
3. 注意事项在进行多联机安装电气施工时，需要注意以下事项：1.安全第一：在进行任何施工工作之前，务必切断电源并采取必要的安全措施，确保施工现场的安全。
2.按照制造商的要求进行施工：不同的多联机产品可能有不同的安装要求和电气连接方式，务必仔细阅读并遵循制造商提供的安装手册或说明书。
3.注意防水防潮：多联机的安装电气施工通常涉及到水管和电缆的连接，需确保连接处的密封性，防止水或潮气进入电缆或其他设备内部。

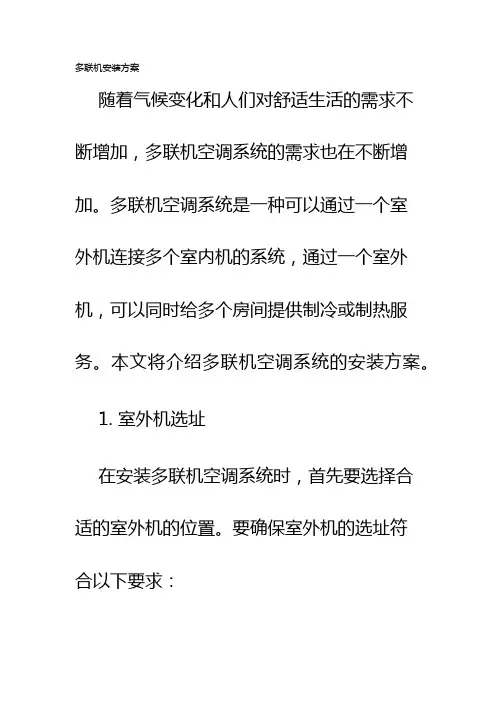

多联机空调设备安装方案一、概述多联机空调设备是一种可以同时连接多个室内机和一个室外机的空调系统，适用于大型居住区、商业建筑和办公场所等场合。
本文档旨在提供一个安装多联机空调设备的方案，确保设备的正确安装和运行。
二、准备工作在安装多联机空调设备之前，需要进行以下准备工作：1. 确定适当位置：选择一个安装位置，确保室外机能够有足够的空间，并且不会受到遮挡或阻碍。
2. 确保电力供应：确保能够为多联机空调设备提供稳定的电力供应，并符合相关的电气安全标准。
3. 确定管道布线：设计合适的管道布线方案，确保室内机和室外机之间的连接顺畅。
4. 准备需要的工具和材料：包括管道、管件、电缆、保险丝等安装所需的工具和材料。
三、安装步骤以下是多联机空调设备的安装步骤：1. 安装室外机：将室外机安装在预定位置上，确保它稳固且垂直。
2. 安装室内机：根据设计方案，将室内机安装在相应的位置上，并确保室内机与管道连接正确。
3. 连接管道：根据管道布线方案，将室内机与室外机之间的管道连接起来。
4. 连接电源：将室内机和室外机分别连接到稳定的电源上，并确保电气连接正确。
5. 测试运行：完成安装后，进行测试运行，确保多联机空调系统正常工作，并对各项功能进行检查和调试。
四、安全注意事项在安装多联机空调设备时，需要注意以下安全事项：1. 请确保所有安装人员都具备相关的资质和技能，遵守相关的安全操作规程。
2. 在进行电气连接时，请务必遵守相关的电气安全标准，确保电力供应稳定和安全。
3. 在安装过程中，请注意操作的稳定性和安全性，避免对现有结构和装置造成损坏。
4. 如果遇到任何安全问题或疑虑，请立即停止安装，并寻求专业人士的帮助。
五、维护和保养多联机空调设备的维护和保养是确保设备正常运行的关键。
定期进行以下维护活动可以延长设备的使用寿命和减少故障的发生：1. 清洁滤网：定期清洁和更换室内机的滤网，以确保空气质量和设备的效果。
2. 检查管道连接：定期检查管道连接，确保没有漏水或松动现象。
