VRV多联机安装施工注意事项及经验总结

VRV多联机空调系统安装要点浅析发表时间：2018-08-07T11:27:21.600Z 来源：《建筑学研究前沿》2018年第8期作者：柯平[导读] 笔者结合多年的暖通空调施工经验，对VRV多联机空调系统的施工、安装技术及质量控制要点进行探讨。

广州南珠房地产开发有限公司 511457摘要：笔者结合多年的暖通空调施工经验，对VRV多联机空调系统的施工、安装技术及质量控制要点进行探讨，希望能给同行提供有价值的参考。

关键词：多联机；VRV空调；空调安装；引言VRV多联机空调是介于大型中央空调与普通家用分体壁挂式空调两者之间的一个小型化的独立空调系统。

现广泛适用于别墅、公寓、办公楼、家庭住宅和各种工业、商业场所，已逐渐成为国内外空调发展的趋势。

然而VRV多联机空调实际上只是一个“半成品”，除了产品本身的质量外，从前期的设计到后期的安装都会影响到空调最终的使用效果。

业内素有“三分产品，七分安装”的说法，安装不当有可能发生很多的意外，包括漏水、漏电、维修成本上升、破坏装修、影响整体美观、减少空调使用寿命、滋生安全隐患等不少问题。

因此安装一直被视为VRV多联机空调产品质量的延续和保障。

1 安装施工VRV多联机空调的安装是一个较为复杂的工程，不仅存在大量的隐蔽工程，而且要与室内的装潢相配合，规范操作与正规安装决定了空调系统的使用质量与使用寿命。

1.1 室内机安装相对于风管式和水管式系统而言，多联机式系统的室内机形式更是多样，常见的有嵌入型、风管型、悬吊型、壁挂型等。

这些室内机既能提供合理、良好的气流组织，又可较好地配合各种室内装潢的风格。

由于不同机型的安装条件与安装方法各不相同，安装前应参考技术资料，并在业主知情的情况下选择符合条件的位置。

室内机安装的顶棚内湿度不能过大，要考虑主机的绝缘结露等问题。

安装位置正下方不能放置电脑、食品等不能弄湿之物。

离电视机、收音机的距离应大于1m，尽量远离荧光灯、白炽灯的场所（以免干扰空调的正常工作）。

多联机安装注意事项一、多联机工程安装1.1、禁止同一系统室内机不统一供电。

1.2、禁止使用四氯化碳清洗管路。

1.3、禁止不充氮气保护管路焊接。

1.4、禁止室内外机分歧管路不水平安装。

1.5、禁止使用“铜铝连接管”代替铜管进行空调系统安装。

1.6、禁止将汽液两相管路一起保温。

1.7、禁止外机安装在送回风不畅的场所。

1.8、禁止将多联机安装在机房等场所。

1.9、禁止将控制线（通讯线）和电源线（强电）捆绑在一起。

1.10、禁止不按技术手册线径要求选用电缆。

二、室外机安装①、室外机安装位置选取空调室外机离墙必须一米以上，保证散热，并且有足够维修空间。

室外机在与基础接触的安装孔和受力点处垫上减震垫，用螺母固定。

三、室内机安装①、吊码制作和选用根据室内机吊装高度和楼面高度确定吊杆长度后切料。

②、室内机安装a、做好记号，用电钻打孔。

室内机吊装位置应确保空调冷凝水能排出，风管安装方便且送风顺畅。

b、必须采用全螺纹吊杆，并用双螺母固定室内机，确保机器吊挂牢固,室内机吊好后，一定要调水平。

c、节流部件安装时必须垂直向上水平安装，禁止倾斜、倒置，并且连接时注意连接方向。

d、室内机包裹防尘罩，防止大量灰尘进入机器内部，影响机器运行效果。

保证室内机周围有足够的安装和维修空间，合理的送回风气流组织。

四、冷媒管施工支架安装架距离不宜过大，安装好的支架必须排列整齐。

②、冷媒配管敷设安装a、用割刀切割相应规格长度的铜管。

b、将端口处的毛刺、管内的铜管屑处理干净。

③、冷媒管保护a、配管如不能及时与室外机相连，必须封口，防止灰尘、水分等侵入。

b、配管穿墙时需加套管及时做封口保护。

④、分歧管安装a、分歧管不能用三通代替，只能水平或垂直安装。

b、铜管转弯处与相邻分歧管间的水平直管段≥1M。

c、相邻两分歧管的水平只管段距离1M。

d、分歧管后连接室内机的水平直管段距离≥0.5M。

⑤、胀管连接铜管径冷媒管连接，建议采用胀管方式，禁止用扩喇叭口方式连接。

多联机VRV空调安装调试常见问题探讨多联机变流量VRV（Varied Refrigerant Volume）空调系统是一种通过控制压缩机的制冷剂循环和进入室内换热器的制冷剂流量，适时地满足室内冷热负荷要求的高效率冷剂式空调系统，它以制冷剂为输送介质，采用变频器来调整冷媒的流速，直至完成系统的热交换，来实现冷却和热泵加热的功能。

目前多联机VRV空调系统在我国的暖通空调行业里有着广泛的应用，它具有灵活安装、构造简单、便于独立调节、可制冷制热、投资小等优点。

但因施工不当而影响其使用的情况还是时有发生。

1 制冷工况时凝结水渗漏問题1：办公楼办公室的室内机安装处，夏天经常从吊顶漏水。

分析：风管式室内机的凝结水管靠重力流排放，结果顶上的空间不能满足凝结水管坡度的要求，或受其他专业影响造成无坡度甚至倒坡，使滴水盘中的水排不出去，滴水盘水满后往吊顶溢流。

对策：减少冷凝水管的长度，就近排放。

即将凝结水管由集中排水的接法改为排至卫生间的接法。

另外必须要保证凝结水管坡度I=0.01以上。

问题2：夏天吊顶被水泡湿，且在伏天越发严重。

分析：冷凝管道保温不好，保温材料材质不好或厚度密度不够要求，同时保温材料粘接不严，或未紧贴在管子上，也有可能产生此问题，空气进去碰到管壁产生凝结水，越结水越多，不一定在什么位置流出来，把吊顶弄湿。

严重的将矿棉板吊顶泡透，甚至使吊顶塌下来，而且无谓的多耗了冷量，造成能源浪费。

对策：加强对保温施工的质量控制，材料选用必须达到设计标准，同时保温材料粘接必须紧密，而且与管道之间不留空隙。

2 冷媒管路膨胀阀阻塞问题1：冷媒铜管焊接处产生大量氧化膜。

分析：进行冷媒管道焊接时必须向管内充注干氮气（N2），在氮气流通的条件下进行，以避免在管材内产生氧化层从而造成阻塞膨胀阀的隐患。

施工中，直接将氮气的导管插入冷媒管道充氮气，管道内氮气虽然流通，但是尤其冷媒管道的两端敞开，空气也跟随氮气在管道内流动，没有隔绝空气，焊接过程中，虽然减少了氧化膜的产生，但是还是产生了相当数量的氧化膜。

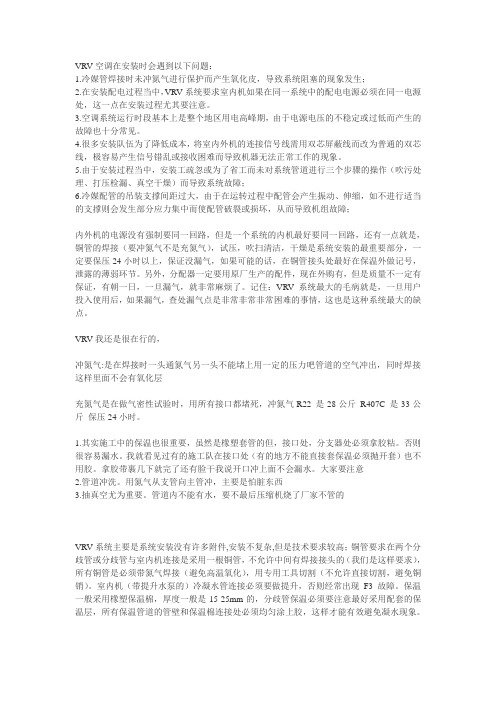

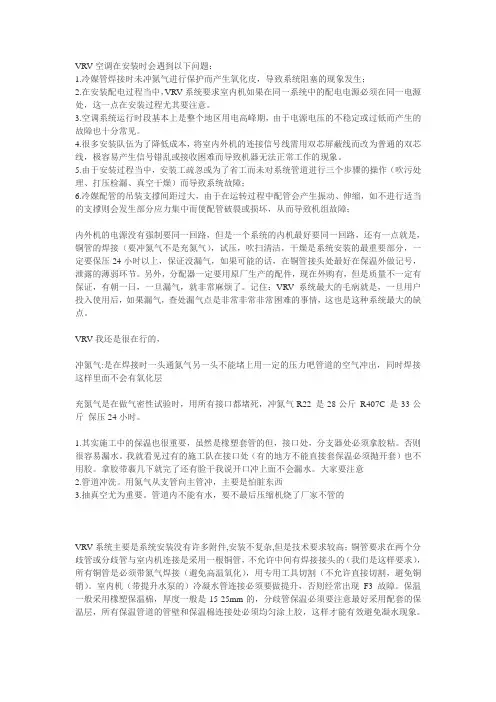

VRV空调在安装时会遇到以下问题：1.冷媒管焊接时未冲氮气进行保护而产生氧化皮，导致系统阻塞的现象发生；2.在安装配电过程当中，VRV系统要求室内机如果在同一系统中的配电电源必须在同一电源处，这一点在安装过程尤其要注意。

3.空调系统运行时段基本上是整个地区用电高峰期，由于电源电压的不稳定或过低而产生的故障也十分常见。

4.很多安装队伍为了降低成本，将室内外机的连接信号线需用双芯屏蔽线而改为普通的双芯线，极容易产生信号错乱或接收困难而导致机器无法正常工作的现象。

5.由于安装过程当中，安装工疏忽或为了省工而未对系统管道进行三个步骤的操作（吹污处理、打压检漏、真空干燥）而导致系统故障；6.冷媒配管的吊装支撑间距过大，由于在运转过程中配管会产生振动、伸缩，如不进行适当的支撑则会发生部分应力集中而使配管破裂或损坏，从而导致机组故障；内外机的电源没有强制要同一回路，但是一个系统的内机最好要同一回路，还有一点就是，铜管的焊接（要冲氮气不是充氮气），试压，吹扫清洁，干燥是系统安装的最重要部分，一定要保压24小时以上，保证没漏气，如果可能的话，在铜管接头处最好在保温外做记号，泄露的薄弱环节。

另外，分配器一定要用原厂生产的配件，现在外购有，但是质量不一定有保证，有朝一日，一旦漏气，就非常麻烦了。

记住：VRV系统最大的毛病就是，一旦用户投入使用后，如果漏气，查处漏气点是非常非常非常困难的事情，这也是这种系统最大的缺点。

VRV我还是很在行的，冲氮气:是在焊接时一头通氮气另一头不能堵上用一定的压力吧管道的空气冲出，同时焊接这样里面不会有氧化层充氮气是在做气密性试验时，用所有接口都堵死，冲氮气R22 是28公斤R407C 是33公斤保压24小时。

1.其实施工中的保温也很重要，虽然是橡塑套管的但，接口处，分支器处必须拿胶粘。

否则很容易漏水。

我就看见过有的施工队在接口处（有的地方不能直接套保温必须抛开套）也不用胶。

拿胶带裹几下就完了还有脸干我说开口冲上面不会漏水。

多联机空调系统安装工法多联机空调系统是一种相对传统中央空调系统更灵活和节能的空调系统。

它由一个室外机和多个室内机组成，可以同时为多个房间提供独立控制的冷暖空调。

多联机空调系统的安装工法是确保系统运行正常和提供舒适环境的关键。

本文将详细介绍多联机空调系统安装的步骤和注意事项。

第一步是选择合适的位置安装室外机。

室外机应该安装在通风良好且不受阳光直射的地方，远离潮湿和易燃物。

室外机的安装高度应符合制造商提供的要求，通常建议离地面2米以上，并且需要有足够的空间进行维修和清洁。

第二步是确定室内机的数量和位置。

根据需要冷暖的房间数和房间的面积，确定安装多少个室内机。

室内机的安装位置应该避免直接吹到人体，通常建议在房间的中央位置或离床和沙发较远的位置。

同时，室内机应离墙面一定距离，以确保空气循环畅通。

第三步是安装室内机和室外机之间的管道。

多联机空调系统的每个室内机都需要与室外机通过管道连接。

管道的安装应满足一定的坡度，以便排水正常，同时要保证管道的密封性和稳固性。

为了减少管道的长度和损耗，应尽量将室内机和室外机安装在靠近的位置。

第四步是安装室内机和室外机的电源。

室内机和室外机都需要电源供应，所以在安装前需要确保有足够的电源插座。

电源线的敷设应符合电气安全规范，避免电源线与其他设备或水管交叉，并且要留有足够的余量。

第五步是安装和调试控制系统。

多联机空调系统的控制系统可以通过遥控器、定时器等手段进行控制。

在安装过程中，需要确保控制系统的安装正确并与每个室内机连接。

此外，还需对控制系统进行调试，确保每个室内机的温度和风速可以独立控制，并且整个系统运行正常。

最后一步是运行测试和使用说明。

在安装和调试完成后，需要对整个系统进行运行测试，确保每个室内机正常运行和达到预期效果。

同时，还需要向用户提供使用说明，包括如何使用遥控器、定时器等控制系统，以及注意事项和常见问题解答。

在多联机空调系统的安装过程中，还需要注意以下几点。

多联机中央空调系统安装注意事项多联机中央空调系统安装注意事项多联机中央空调系统是目前中央空调市场上主流的系统之一，大多数多联机中央空调系统都具有变频技术，节能省电，能耗低，很多家用中央空调都开始选择这一系统。

中央空调七分安装，多联机中央空调系统在安装的时候同样也需要注意。

下面世友中央空调小编跟大家来说说多联机中央空调系统安装时需要注意的事项有哪些。

1、室内机的布置问题室内机安装时必须保证送回风顺畅并考虑留有足够的维修空间便于检修，送回风口必须在同一空间确保空调使用效果，控制开关必须在同一房间。

室内机吊装时朝冷凝水托盘排水口处保持倾斜度10mm便于冷凝水排放。

室内机的吊挂件应有足够的强度来承受室内机自身的重量，室内机吊杆超出设备不大于5cm。

2、室外机布置问题室外机的布置应满足下述要求：进风通畅不干扰，排风顺畅不回流。

只有做好这些才能保证室外机的产冷量(热量)。

室外机布置在屋顶、阳台和地面上，前面两种做法居多，两者都有优缺点：室外机布置在层顶时，优点：屋顶较空旷，排风顺畅，热空气很快的散发到高空去。

缺点：进风曲折，当众多室外机布置在同一屋顶时，进风曲折且干扰多。

室外机布置在阳台上时优点：进风顺畅。

缺点：排风不畅，存在回流现象，当数台垂直布置时，容易形成下面室外机的排风被上面室外机吸入作为进风，影响机组产冷量(热量)。

3、室内外机匹配问题多联机中央空调室内机是可以自由搭配的，布置相当的灵活，能把不同功能和不同使用时间的房间合在同一个空调系统中，但是这时候就压注意室内合理匹配问题和使用系数的问题，一般来说室内机和室外机的容量比既不能低于50％，也不能超过130％。

4、凝结水管的安装问题多联机中央空调系统部分室内机自带凝结水排升泵，这给设计带来极大的方便。

实际上程中凝结水管的长度应尽量短，并要有0．O1 的坡度，以免形成管内气阻，排水不畅。

如果凝结水管坡管不够时，可制一个排水升程管。

升程管的高度应小于各种型号凝结水排升高度的规定值。

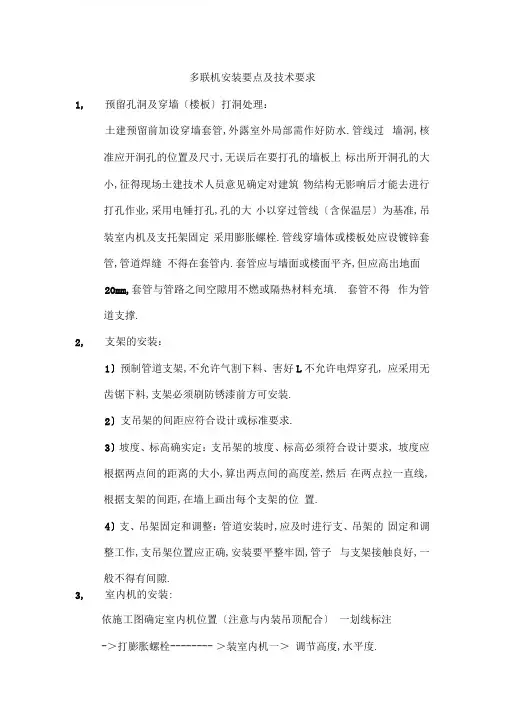

多联机安装要点及技术要求1,预留孔洞及穿墙〔楼板〕打洞处理：土建预留前加设穿墙套管,外露室外局部需作好防水.管线过墙洞,核准应开洞孔的位置及尺寸,无误后在要打孔的墙板上标出所开洞孔的大小,征得现场土建技术人员意见确定对建筑物结构无影响后才能去进行打孔作业,采用电锤打孔,孔的大小以穿过管线〔含保温层〕为基准,吊装室内机及支托架固定采用膨胀螺栓.管线穿墙体或楼板处应设镀锌套管,管道焊缝不得在套管内.套管应与墙面或楼面平齐,但应高出地面20mm,套管与管路之间空隙用不燃或隔热材料充填. 套管不得作为管道支撑.2,支架的安装：1〕预制管道支架,不允许气割下料、害好L不允许电焊穿孔, 应采用无齿锯下料,支架必须刷防锈漆前方可安装.2〕支吊架的间距应符合设计或标准要求.3〕坡度、标高确实定：支吊架的坡度、标高必须符合设计要求, 坡度应根据两点间的距离的大小,算出两点间的高度差,然后在两点拉一直线,根据支架的间距,在墙上画出每个支架的位置.4〕支、吊架固定和调整：管道安装时,应及时进行支、吊架的固定和调整工作,支吊架位置应正确,安装要平整牢固,管子与支架接触良好,一般不得有间隙.3,室内机的安装:依施工图确定室内机位置〔注意与内装吊顶配合〕一划线标注-＞打膨胀螺栓-------- ＞装室内机一＞调节高度,水平度.1〕一般要求①在搬运或吊起室内机时,不得抓它的树脂外壳,不得破坏机器外表的绝缘材料.②室内机安装前不得撤除包装.③不要将室内机安装在室外,否那么,会发生漏电或触电事故.④不要将室内机安装于设备机房或者厨房,预防油气或雾气进入室内机.⑤室内机必须单独固定,不得与其它设备、管线共用支吊架或悬挂在其它专业的吊架上.⑥吊装时应使用四根吊杆,吊杆直径不得小于0 10mm®钢.吊杆长度超过1.5m时,必须在对角线处加两条斜撑以预防晃动.⑦吊装在封闭的吊顶内时,室内机电控箱位置处应预留不小于450*450mm 的检修口.⑧室内机相互之间最大高度差不得超过15m.⑨室内机安装位置附近不能有热源直射辐射.⑩能够提供足够的安装和维修空间2〕室内机安装的检验①上外表的水平度,室内机必须水平.②吊杆直径.10mm做防锈防腐处理③室内机完好性,完好,无任何损伤.④室内机的保护,用纸壳或者塑料袋封包室内机.⑤室内机的位置符合室内空气循环和图纸要求,要认真审核图纸.如其他专业影响安装,那么要于有关人员协商调解后再进行安装.⑥室内机顶部与楼板之间的间距不小于10mm.4,冷媒配管：1〕、步骤：支架制作按图纸要求配管钎焊吹净气密试验保温真空枯燥2〕制冷剂配管施工的要求①制冷剂配管施工的要求A、管道位置、安装标高应符合设计要求.B、立管中的气管超出10米时,每隔不超过10米处安装一个存油弯.存油弯制作采用两个“U形弯或者一个回〞水弯,高度一般为管径的3-5倍.C、制冷剂管道应该按规定的间距固定,支撑的形式应采用支、吊、托架.考虑到铜管的热胀冷缩,无论吊架还是托架,都不能将保温后的制冷剂管道夹紧.管道穿墙、楼板等处应设置套管,套管不得作为支撑.D、制冷剂管道应按规定的方式连接,保证接缝严密,无渗漏, 并不应降低管道的强度.E、安装完毕,对管道进行调整,保证管道顺直,固定合理.②管径选择室外机和分歧管之间：与室外机制冷剂管道接口尺寸相同.分歧管之间：取决于其后面连接的所有室内机的总容量.分歧管与室内机之间：与室内机制冷剂管道接口尺寸相同.在支管长度超出一定要求的情况下,液管管径需要增大,以满足足够的制冷剂流量.3〕管道清洗管道使用前应进行清洗.清洗方法：绸布拉洗：用细钢丝缠上一块洁净绸布,绸布缠成团状,布团直径略大于铜管直径.清洗时,绸布上滴一些三氯乙烯制剂, 从铜管的一端进入,然后从另一端拉出.每拉出一次,布团要用三氯乙烯浸洗,将绸布上的灰尘和杂质洗掉.反复清洗直至管内无灰尘、杂质. 使用于直管吹洗：用氮气或枯燥空气吹去管内的灰尘和异物. ------------- 使用于盘管清洗完毕,铜管管端应使用盖套或胶带及时封堵.冷媒配管三原那么:工程 原因从外部,例如：雨水、工枯燥 程用水之侵入； 管内凝结水侵入.铜管切割应使用专用切割刀具.操作时要缓慢进行,在铜管不发 生变形的情况下切段铜管.对于管径较大的铜管,可以使用钢锯. 铜管切口应平整,不得有毛刺、凹陷等缺陷.允许偏差：刨切断面的偏斜度不应大于铜管管径的 1%.预防故障对策 配管加工一吹净一真空枯燥钎焊时管内氧化物形成;清洁尘埃、杂物从外侵入.钎焊不完全;气密性 喇叭管漏气;边缘漏气.4〕制冷剂配管的加工①切断去毛边置换氮气一吹净 一配管加工使用适合材料〔铜焊条〕 严守铜焊根本操作严守接喇叭管根本操作严守接口根本操作铜管切割完成后,应用封帽或胶带封堵.②胀管加工所谓胀管,就是将配管口扩大,将铜管插入,代替套管.这样只要在胀管处一个部位进行钎焊就可以了.考前须知：切断后去除管口内部毛边；胀管长度应与管径插入长度相符；为预防胀管处留下直线痕迹导致泄漏,操作时将铜管转一个角度进行矫正；不得出现纵向皱纹.③扩口加工在扩口外表涂上空调机油,以便扩口螺母光滑通过,预防铜管扭曲.铜管管口扩口后应保持同心,并应有良好的密封面,不得出现毛刺、裂纹、褶皱等缺陷.冷媒铜管与室内机连接采用喇叭口连接,因此要注意喇叭口的扩冲质量.其中承口的扩口深度比应小于管径, 扩口方向应迎冷媒流向,切管采用切割刀,扩口和锁紧螺栓母时在扩口的内外表上涂少许冷冻油,扩口尺寸和螺母扭力如下表：操作要点：保证铜管端面平整； 去除管口内部毛刺、翻遍； 扩口前先将扩口螺母装在管道上； 扩口应与母管同径,不得偏心； 将铜管放入扩管器根部； 不应产生裂纹. 5〕替换氮气的方法根据标准的要求冷媒管钎焊时必须采用氮气保护,焊接时应有 稍微〔3-5kg/cm2〕氮气充入正在焊接的管道内,这样会有效防 止管内氧化皮的产生. 6〕冷媒管封盖冷媒管的包扎十分重要,为预防水分、污物、灰尘等进入管内, 冷媒管在穿墙时一定要把管头包扎严密,暂时不连接的已安装 好的管子要把管口包扎好.1/4 © 6.4 9.1-9.5 144-176 3/8 6 9.512.2-12.8 333-407 1/2 0 12.715.6-16.2 504-616 5/8 6 15.918.8-19.4 630-770 3/40 19.0523.1-23.7990-1210铜管扩口尺寸扭距〔kgf-cm 〕管外直径 标称直径7〕冷媒管吹净冷媒管吹净是一种把管内废物去除出去的最好方法,具体方法是：①室内机和系统铜管尚未连接,将压力调节阀装在氮气瓶上；②将压力调节阀与室外机液体管侧的通入口用充气管连接起来；③对于一个系统,留一个出气口,其余的封堵；④翻开氮气瓶阀,把压力调节阀调至5Kgf/cm2;⑤检查吹出的气体的洁净度,直至管内无杂质；8〕冷媒管钎焊A、冷媒管钎焊前的准备焊接设备的准备,焊接设备要符合国家使用标准.准备灭火器材,并向总包单位申请动火使用证.B、冷媒管钎焊应采用磷铜焊条,焊接温度为700-845 C ,钎焊工作易在向下或水平侧向进行,尽可能预防仰焊,接头的分支口一定要保持水平.C、水平管〔铜管〕支撑物间隔标准如下标准© 20以下© 2540 © 50间隔〔M〕 1.0 1.5 2.0注意：铜管不能用金属支托架夹紧,应在自然状态下,通过保温托住铜管,以防冷桥产生.D、施焊人员应有必要的资格证实,才能上岗.9〕直径小于0 19.05mm勺铜管一律采用现场煨制热弯或专用弯制工具,椭圆率不应大于8%,并且安装配管其弯曲半径应相同,间距,坡向,倾斜度应一致.大于© 19.05mm的铜管应采用冲压弯头.10〕所有冷媒管的保温管根据标准要求一定要用包扎带包扎, 过墙、过板处要设置套管.5,绝热工作：1〕所有保温管对接局部和保温管切开局部都要使用专用胶粘结；室内机排水口的排水管段的保温应该无裸露水管,保温材料全部用胶粘结.保温材料为橡塑发泡,厚度为10mm.2〕施工时要严格遵循先上后下、先里后外的施工原那么,以确保施工完的保温层不被损坏.3〕在制冷剂配管连接前把保温套管穿好, 但在管道焊接点附近留出200mm左右的净距离,预防焊接时将保温烤焦.在气密性试验完成后,再对焊接口部位单独进行保温,保证保温管道的连续性.4〕施工时禁止绝热层断裂现象.保温材料接缝处,必须用专用胶粘接,然后缠橡塑胶带,预防冷桥〞热桥〞的产生.保温套管搭接处一要用胶带捆扎好,要调整平整美观.5〕室内机机体排水口处的保温材料一定要用胶水粘在机体上, 预防结露.6〕操作人员在施工中不得脚踏挤压或将工具放在已施工好的绝热层上7〕拆移脚手架时不得碰坏保温层,由于脚手架或其它因素影响当时不能施工的地方应及时补好,不得遗漏.8〕当与其他工种交叉作业时要注意共同保护好成品,已装好门窗的场所下班后应关窗锁门.9〕制冷剂配管与室内机之间的保温要严密,预防冷凝水的产生.6,所有冷媒管保温按要求一定要用包扎带包扎,过墙处要做铁皮套管,过楼板时要用刚套管.7,冷凝水管安装：冷凝水管按设计和标准要求选用工程塑料管.1〕步骤：设计水管管路路线连接水管调节水管坡度检查水管是否泄漏做水管保温2〕考前须知：①吊架间距应在0.5米至1米一个,支吊架必须做防腐防锈处理②坡度,总体在5%°s5%之间,局部排水可以更大,对于自然排水的室内机的排水出口的坡度不小1%.冷凝水管的水平管应坡向排水口坡度尽可能作到1/100,实在困难时也要保证0.6/100 以上.具体以设计要求,标书要求为准.③水管的固定,用“U型卡或者其它方式,但是对保温材料的压缩量不大于2mm.④室内机排水方式A、强制排水：从排水口起提升高度小于500mm;排水软管插进内机排水管应到位,使用双簧卡子紧固,不松动、不漏水.B、自然排水：塑料管插入内机排水管里,使用双簧卡子紧固, 不松动、不漏水.⑤管道安装前必须将管内的污物去除干净,安装停顿期间对管道开口应采取封闭保举措.3〕水管检验室内机与冷凝水管之间要作一段软连接.冷凝水系统的渗漏试验可采用排水试验,灌水〔满水〕试验；检验所有的粘结处不应该漏水.排水以不存水、不存气、无渗漏为合格.管道安装后应进行系统冲洗,系统清洁前方可与空调设备连接.8,电源,限制线安装：配电由电气专业完成,我方负责导线与设备的连接.但配电需符合以下要求：1〕导线的选择导线截面积的选择,应符合以下要求：A、线路电压损失应满足用电设备正常工作及启动时端电压的要求；B、按敷设方式及环境条件确定的导体截流量,不应小于计算电流；C、导体应满足动稳定与热稳定的要求；D、导体最小截面积应满足机械强度的要求.2〕配电线路的保护配电线路应装设短路保护、过载保护和接地故障保护,作用于切断供电电源或发出警报信号.配电线路采用的上下级保护电器,其动作应具有选择性,各级之间应能协调配合.保护电器应装设在操作维护方便,不易受机械损伤,不靠近可燃物的地方,并应采取预防保护电器运行时意外损坏对周围人员造成的伤害的举措.3〕配电要求现场连接的电器部件〔主电源开关、漏电开关、电线、连接器和接线柱〕要严格根据技术要求选择,并应符合国家电工标准与室外机相配的所有室内机电源尽量在同一个回路上,可以方便室内机同时送、断电.注：如果一台或多台室内机没有送电,室外机既无法启动.4〕限制线①应统一冷媒系统与室内外连接线的关系；②限制线使用双绞屏蔽线,无极性.③限制线禁止与电源线捆扎再一起,当电源线与限制线平行走时,应保证其在300mm以上干扰.④室内外机信号传输线不得和铜管一起包扎敷设,应单独穿套管敷设.重点：室内机与室外机都必须接地.9,室外机安装：1〕室外机设备的开箱检查,检查情况填入设备开箱检查记录表室外机设备的搬动和吊装过程中注意设备的保护2）位置选择应将室外机设置于通风良好且枯燥的地方.室外机的噪音及排风不应影响到邻居及周围通风.机组后侧及左右两侧的运行噪音会比前侧噪音值高在人行道路旁的建筑物上安装的空调室外设备,具托板底面距道路面的高度不得低于2.5m.3〕室外机安装要求①当室外机安装在屋顶平台或阳台时,应有高出地面200mm以上的基座平台；机组与平台应按设计规定安装减震垫.②室外机应安装固定在平台或专用座机板上.如安装固定在墙上,通过悬吊架来吊装室外机,做法和强度必须经过设计计算得出.③室外机安装在屋顶上时,必须检查屋顶的强度,并要特别注意保护屋顶的防水层.当楼板强度不够时,必须采取加固举措.④在没有调试以前,禁止将室外机气、液管的截止阀翻开.⑤室外机宜以水泥条砖砌或梢钢作根底,禁止四角支撑,可用纵向支撑或四角支撑,室外机和室外机之间、室外机与建筑物之间应按标准去做★安装中的注意点：检查根底的强度和水平度,预防产生振动和噪音；用M12以上的膨胀螺栓和10mm厚的避震垫固定室外机.根底周围设置排水沟,以排除设备周围的积水.10,气密性实验：步骤：冷媒管完工----氮气加压--检查压力是否有下降----合格要领：冷媒管加压需要用枯燥的氮气,慢慢加压实验：第一阶段：3.0kg/cm2加压3分钟以上；第二阶段：15 kg/cm2加压3分钟以上；第三阶段：40 kg/cm2加压24小时〔注意压力不能超过40kg/cm2〕观察压力是否下降,假设无下降为合格,但注意修正温度对压降的影响.检查有无泄露可采用手感,听感,肥皂水检漏等.氮气试压完成后将氮气放至3kg/cm2后参加冷媒,至压力5kg/cm2用电子检漏仪检查.实验过程必须填写气密性实验记录.11,真空枯燥：氮气试压合格后要对系统进行真空枯燥,真空枯燥应到达标准要求.真空枯燥选用螺旋式真空泵,使用前先检查真空泵的抽空水平必须到达-755 mmHg,方可进行.工作流程：接上真空表将真空泵运转2小时以上,使真空度到达-755 mmHg以上,如果没有到达应继续抽1小时直到到达-755 mmHg 以上,达不到需要检查有无泄漏.到达-755 mmHg后,即可放置1小时,以真空表不上升为合格, 如上升说明系统内有水分或有漏点,需做处理.真空实验合格后,按计算的冷媒量加注,并翻开阀门〔注意抽真空时应从气管和液管两侧进行〕.特殊情况下,可进行加隔氮气的特殊真空枯燥法.填写抽真空记录表.12,冷媒的注入：制冷剂的加注要根据标准和厂商培训维修资料的要求进行充注,如制冷剂不能完全参加可在开机后参加.13,试机调试：1〕试机工作应在系统吹污、气密性试验、抽真空、充填冷媒等工作都已完成并到达要求后,各项记录齐全并经主管人员核实签字后进行.2〕启动电源前应执行在以上一切都完成准备调试之前检查电源线布置是否正确.当冷媒管长度超过10米时,补充注入制冷剂翻开气管截止阀充气翻开液管截止阀充气测试绝缘3〕翻开主电源系统试运行前翻开电源开关12小时启动室内机4〕操作检查进入测试运行模式,开机30分钟恒温运行操作模式设置为制冷检查室外机风扇运行状态是否正常逐台操作室内机,检查与室内机的连接状态是否正常5〕测试测量室内机的进气、排气温度测量室外机的绝缘电阻测量室外机的电压和电流测量室外机的进气、排气压力测量室外机的进气、排气温度测量室外机的压缩机频率6〕试机调试考前须知：①试机工作应在系统吹污、气密性试验、抽真空、充注氟利昂等项工作,进行并到达标准要求后,各项记录齐全并经过主管人员核实签字后进行.②设备种类较多,调试时要每台进行调试和测试并将调试记录交给甲方或监理单位.③每台试机前首先检查设备禁固件是否拧紧,仪表和电气设备应调试合格14,验收交工及资料：外观检查；联合试运转；在综合效能实验测定与调整后,各项指标满足设计及标准要求时进行交工验收.调试完成后为业主进行系统的操作演示,并代为培训有关操作人员,最后交业主使用.所有在施工过程中发生资料整理.各项实验报告；每台设备调试报告；竣工图纸.15,施工中主要难点及解决方案：冷媒管内绝对干净、无杂质,无水分.解决方法：1),严格选材；2),/19.05mm以下采用盘管整捆购置,尽量减少焊口；3),按标准要求用氮气保护焊；4),氮气吹污一定要到达标准要求；5),抽真空作业要到达标准要求；6),加注优质冷媒。

VRV空调系统设计、安装、调试、验收要领。

第一章：VRV空调系统介绍1、VRV空调的定义：VRV系统即变制冷剂流量系统(VariedRefrigerant Volume，简称VRV)，目前最常见的是变频多联系统，即主机通过变频调节来改变制冷剂的流量。

VRV系统是由一台主机通过铜管连接很多台不同容量和不同形式的室内机，空调主机根据室内机容量需求的变化来调节其输出的容量。

VRV系统管路布置简单，不破坏原建筑结构，占用空间少，安装方便，控制灵活。

每个室内机既可以单独配置一个控制器，也可以多台内机集中控制且温度可调，室外主机可根据室内机工作状态自动变频调节其输出的能量，因而可以最大限度的节约用电。

2、VRV空调系统的特点变频VRV空调系统的相对于定速系统具有明显的节能、舒适效果：(1) VRV空调系统依据室内负荷，在不同转速下连续运行，减少了因压缩机频繁启停造成的能量损失；在制冷/制热工况下，能效比COP 随频率的降低而升高，由于压缩机长时间工作在低频区域，故系统的季节能效比相对于传统空调系统大大提高；采用压缩机低频启动，降低了启动电流，电气设备将大大节能，同时避免了对其它用电设备和电网的冲击。

(2) VRV空调系统具有能调节容量的特性，在系统初开机时室温与设定温度相差很大，利用压缩机高频运行的方式，使室温快速地到达设定值，缩短室内不舒适的时间；系统调节容量使室温波动很小，改善了室内的舒适性；极少出现传统空调系统在启停压缩机时所产生的振动噪声，且室内机风扇电机普遍采用直流无刷电机驱动，速度切换平滑，降低了室内机的噪声。

（3）VRV空调系统比冷水机组的蒸发温度高3℃左右，其COP 值约提高10%；结构紧凑，体积小，管径细，不需要设置水系统和水质管理设备，故不需要专门的设备间和管道层，可较大程度地降低建筑物造价，提高建筑面积的利用率；室内机的多元化，可以根据室内装饰选择不同形式的室内即款式，而且可实现各个房间或区域的的独立控制；因而VRV空调系统目前已广泛应用于住宅、办公等诸多领域。

多联机空调安装工程施工方案及技术措施一、内容概览亲爱的读者朋友们，您是否正在关注多联机空调安装工程施工的事宜呢？本文档就是您不可或缺的指南，在这里我们将深入浅出地概述整个安装工程施工方案及技术措施。

咱们接地气的说说，也就是让各位朋友一看就明白。

准备好了吗？让我们一起进入这个轻松理解的多联机空调安装世界吧！首先我们要了解的是安装前的准备工作，这不单单是材料采购那么简单，更多的是确保现场环境的勘察和安全措施的落实。

比如施工环境要安全，电源插座要配备妥当，工具材料都得备齐。

咱们得确保一切准备就绪，才能顺利开工。

接下来就是正式进入安装环节了，这里要涉及到挂装机、连管、试运行等等步骤。

每一环节都要小心翼翼，比如确定挂墙板的位置时，得考虑到稳固性和美观性；连管时，要保证接口密封，避免泄露。

说到试运行，更是得细心调试，确保空调运行平稳。

当然啦施工过程中还得注意一些特殊情况的处理，比如遇到墙体特殊、空间狭小等难题时，咱们得灵活应对，确保施工质量不受影响。

此外还有一些常见问题的解决方案也会在这部分详细讲解，让您面对突发状况也能游刃有余。

就是验收和保养环节了，安装完成后，得进行详细的验收工作，确保每一环节都达到标准。

而保养部分更是关键，定期维护能确保空调长久使用，减少故障发生。

1. 工程背景介绍随着现代生活水平的提高，多联机空调已经成为许多家庭和办公场所的必备设备。

为了满足人们对舒适环境的需求，我们的安装团队承接了这一多联机空调安装工程项目。

这项工程不仅关乎到大家日常生活的舒适度，更是对现代生活品质的一次提升。

我们知道安装多联机空调是个技术活儿，也是个细致活儿，每个细节都不能马虎。

从前期准备到后期调试，每一步都需要精心策划和严格执行。

接下来让我们共同走进这个工程的幕后，看看我们如何一步步完成这项工程，确保每一台空调都能发挥出最佳性能，为大家带来舒适的体验。

二、施工方案概述首先呢我们的施工方案主要是围绕多联机空调的安装流程来设计的。
