光电传感器的分类及应用 (1)

发展历程及现状
发展历程
自19世纪末发现光电效应以来，光电传感器经历了从简单的光电池到复杂的光电转换系统的漫长发展 历程。随着光电子技术的不断进步，光电传感器的性能不断提高，应用领域也不断扩展。
现状
目前，光电传感器已经广泛应用于工业自动化、环境监测、医疗诊断、军事侦察等领域。随着物联网 、人工智能等技术的快速发展，光电传感器在智能家居、智能交通等领域的应用前景更加广阔。
03
光电传感器应用
工业自动化领域
生产线自动化
在自动化生产线上，光电传感器 可用于检测物体的位置、形状、 颜色等信息，实现自动化控制和
优化生产流程。
机器人导航
光电传感器可用于机器人导航和定 位，通过检测环境中的光线变化， 实现机器人的自主移动和避障。
工业安全
光电传感器可用于工业安全领域， 如检测危险区域的人员闯入、监测 机械设备的运行状态等，保障工业 生产的安全。
光电效应传感器
01
利用光电效应原理，将光信号转换为电信号。如光电池、光电
管等。
光生伏特效应传感器
02
利用光生伏特效应，将光能转换为电能。如硅光电池、硒光电
池等。
光电导效应传感器
03
利用光电导效应，在光照条件下，材料的电阻率发生变化。如
硫化镉、硒化镉等光敏电阻。

按输出信号分类
模拟式光电传感器
输出信号为模拟量，如电压或电流。 其大小随被测量变化，可连续反映被 测量的大小。
开关式光电传感器
输出信号为开关量，即只有两种状态 ，通常表示为“0”和“1”或“开” 和“关”。适用于对被测量进行有无 检测或逻辑控制。
按测量方式分类
01
透射式光电传感器

传感器分类及功能说明传感器是一种用于测量和检测各种物理量的装置。

它可以将环境中的物理信号转换为电信号，并将其传输给电子仪器进行分析和处理。

传感器广泛应用于工业控制、环境监测、医疗仪器、智能手机、汽车等领域。

根据测量物理量的不同，传感器可以分为多种不同类型。

1.压力传感器：压力传感器用于测量物体受到的力的大小。

它将压力转换为电压、电流或阻抗等电信号输出。

压力传感器广泛应用于控制和自动化系统、汽车制造和航空航天等领域。

它可以用于测量气体或液体的压力，例如汽车轮胎的气压、油罐的液位等。

2.温度传感器：温度传感器用于测量环境或物体的温度。

它可以将温度转换为电压、电流或频率等电信号输出。

温度传感器广泛应用于各个领域，例如室内温度控制、热管理系统、食品加工、医疗设备等。

常见的温度传感器包括热电偶、热敏电阻和红外线传感器。

3.光传感器：光传感器用于测量光的强度和光的频率等光学参数。

它可以将光信号转换为电信号输出。

光传感器广泛应用于相机、光电测量、环境光感应、红外线探测等领域。

光传感器的类型包括光敏电阻、光电二极管和光电导等。

4.位移传感器：位移传感器用于测量物体的位移和位置。

它可以将位移转换为电信号输出。

位移传感器广泛应用于机械设备、机器人、汽车制造等领域。

位移传感器的类型包括电感式、电容式和光学式传感器等。

5.加速度传感器：加速度传感器用于测量物体的加速度。

它可以将加速度转换为电信号输出。

加速度传感器广泛应用于汽车安全系统、运动监测、智能手机等领域。

加速度传感器通常使用微机电系统（MEMS）技术制造。

6.气体传感器：气体传感器用于检测环境中的气体成分和浓度。

它可以将气体浓度转换为电信号输出。

气体传感器广泛应用于空气质量监测、工业过程控制、燃气安全监测等领域。

常见的气体传感器包括CO2传感器、氧气传感器、气体浓度传感器等。

7.湿度传感器：湿度传感器用于测量环境中的湿度或物体表面的湿度。

它可以将湿度转换为电信号输出。

基恩士位移传感器的作用,传感器的应用基恩士位移传感器的作用是什么,传感器的应用有哪些基恩士位移传感器的显现以及使用对于我们的生活都是很紧要的，对于光电传感器的分类你又知道哪些？下面就一起来看看光电传感器的一些分类。

1、基恩士位移传感器就是指构成传感器的发射器和接受器是分开放置的，发射器发射红外光后，会经过肯定距离的传输后才略到达接受器的位置处，而且与接受器形成一个通路。

当我们需要检测的物体通过对射式光电传感器时，光路就会被检测物体所阻拦，这是接受器就会适时的反应并输出一个开关掌控信号，在粉尘污染比较严重的环境中或是野外的环境中都可以应用对射式光电传感器。

2、反光板型光电开关把发光器和收光器装入同一个装置内，在它的前方装一块反光板，利用反射原理完成光电掌控作用的称为反光板反射式（或反射镜反射式）光电开关。

正常情况下，发光器发出的光被反光板反射回来被收光器收到。

一旦光路被检测物挡住，收光器收不到光时，光电开关就动作，输出一个开关掌控信号。

3、基恩士位移传感器特别简单安装，由于只需要安装一个设备，而无需反射器。

这些传感器重要工作在短距离上，具有最佳的开关精度，甚至可以牢靠地检测特别小的物体。

具有背景抑制功能的传感器只能检测到传感器前面的特定区域。

基恩士位移传感器是一种能够将光信号转换为电信号的传感器，重要用于实现光电检测、光电隔离等功能，在各个领域都有广泛的应用。

1.基恩士位移传感器的作用是什么基恩士位移传感器的重要作用是将物理量（如位置、速度、加速度等）转换成光或者将光转换成物理量。

在工业自动化领域，光电传感器可以用来检测物体的位置、距离、形状、颜色、亮度等信息，而且能够对这些信息进行识别和处置。

2.基恩士位移传感器的应用有哪些基恩士位移传感器在诸多领域都有广泛的应用，例如：光电隔离：利用光电传感器的隔离功能，可以将输入电路和输出电路之间相互隔离，从而躲避电流反向、干扰等问题。

基恩士位移传感器可以检测物体的位置、颜色等信息，在机器人掌控、自动打扮配、质量掌控等方面有紧要应用。

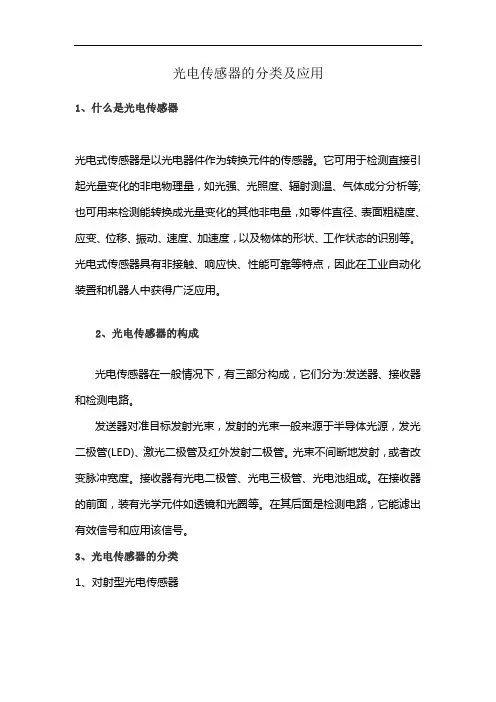

光电传感器的分类及应用1、什么是光电传感器光电式传感器是以光电器件作为转换元件的传感器。

它可用于检测直接引起光量变化的非电物理量，如光强、光照度、辐射测温、气体成分分析等;也可用来检测能转换成光量变化的其他非电量，如零件直径、表面粗糙度、应变、位移、振动、速度、加速度，以及物体的形状、工作状态的识别等。

光电式传感器具有非接触、响应快、性能可靠等特点，因此在工业自动化装置和机器人中获得广泛应用。

2、光电传感器的构成光电传感器在一般情况下，有三部分构成，它们分为:发送器、接收器和检测电路。

发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。

光束不间断地发射，或者改变脉冲宽度。

接收器有光电二极管、光电三极管、光电池组成。

在接收器的前面，装有光学元件如透镜和光圈等。

在其后面是检测电路，它能滤出有效信号和应用该信号。

3、光电传感器的分类1、对射型光电传感器由发射器和接收器组成结构上是两者相互分离的在光束被中断的情况下会产生一个开关信号变化典型的方式是位于同一轴线上的光电开关可以相互分开达50米。

特征：辨别不透明的反光物体；有效距离大；因为光束跨越感应距离的时间仅一次；不易受干扰；可以可靠合适的使用在野外或者有灰尘的环境中；装置的消耗高；两个单元都必须敷设电缆。

2、漫反射型光电传感器当传感器发射光束时，目标产生漫反射，发射器和接收器构成单个的标准部件，当光电传感器有足够的组合光返回接收器时，传感器状态发生变化，作用距离的典型值一直到3米。

特征：有效作用距离是由目标的反射能力决定；由目标表面性质和和颜色决定；较小的装配开支；当传感器由单个元件组成时；通常是可以达到粗定位；采用背景抑制功能调节测量距离；对目标上的灰尘敏感和对目标变化了的反射性能敏感。

3、镜面反射型光电传感器由发射器和接收器构成的情况是一种标准配置，从发射器发出的光束在对面的反射镜被反射，即返回接收器。

传感器原理及应用实验报告的传感器原理及应用实验报告1. 引言传感器是一种能够将物理量转化为可测量的电信号的装置，广泛应用于各个领域，如工业控制、医疗监护、环境监测等。

本实验旨在探究传感器的工作原理，并通过一系列的应用示例，展示传感器在实际应用中的优势和价值。

2. 传感器的工作原理传感器的工作原理基于不同的物理原理，常见的有电阻、电容、磁性、光电等原理。

以电阻式传感器为例，其基本原理是通过测量感应电阻的变化来获得目标物理量的信息。

当被测量物理量发生变化时，传感器内部的电路会产生相应的变化，这种变化可以通过电压、电流等形式的输出信号来实现。

3. 传感器的分类与应用3.1 光电传感器光电传感器利用光敏元件（如光电二极管、光电三极管等）对光信号进行感知，并将其转化为电信号。

光电传感器广泛应用于工业自动化控制、安防监控、光电测距等领域。

3.2 压力传感器压力传感器通过测量物体受到的外部压力，将其转化为电信号。

压力传感器在汽车制造、气体检测、医疗器械等领域有着重要的应用。

3.3 温度传感器温度传感器通过测量物体的温度变化，将其转化为电信号。

温度传感器广泛应用于气象观测、温控设备、冷链物流等领域。

3.4 加速度传感器加速度传感器用于测量物体的加速度或振动状态，常见于汽车安全系统、运动监测、智能手机等设备中。

3.5 湿度传感器湿度传感器用于测量空气中的湿度水分含量，广泛应用于农业、气象观测、室内环境监测等领域。

4. 传感器应用实例4.1 工业领域在工业自动化领域，传感器起着至关重要的作用。

通过使用温度传感器和压力传感器，可以实现对生产过程中温度和压力的监测与控制，提升生产效率和质量。

4.2 医疗监护传感器在医疗监护领域也广泛应用。

心电传感器可以实时监测患者的心电图数据；血氧传感器可以测量血氧饱和度；体温传感器可以监测患者体温的变化，及时发现异常情况。

4.3 环境监测传感器在环境监测领域具有重要作用。

空气质量传感器可以检测空气中的恶劣气体浓度；水质传感器可以监测水质的污染程度；土壤湿度传感器可以及时监测土壤的湿度状况。

光电式传感器光电式传感器是一种通过光信号来检测物体的位置、形状和颜色等信息的传感器。

它主要由光电元件、放大器电路、信号处理电路和输出电路等组成，可广泛应用于机器人、自动化生产线、计量仪器、安防监控等领域。

工作原理光电式传感器的主要工作原理是利用光电元件对物体反射和透射的光信号进行检测。

它通过发射一束光线照射到被探测物体上，然后检测被反射和透射的光线的强度、频率、相位等参数来确定被探测物体的存在和状态。

光电元件一般采用光电二极管、光敏电阻、光电管、光电晶体管等，而光线的发射和收集一般通过透镜、光纤和反光镜等实现。

分类及应用根据不同的工作原理和应用场景，光电式传感器可以分为多种类型。

其中比较常见的有：接近式光电传感器接近式光电传感器是一种最常用、最简单的光电式传感器。

它主要通过发射一束红外线照射到被测物体上，然后检测透射回来的光线的强度变化来判断被测物体是否存在。

接近式光电传感器广泛应用于人体检测、自动门、安全门和计量系统等方面。

光电开关光电开关是一种通过光电元件来检测、开关电路的传感器。

它主要通过发射一束光线来检测物体的存在和位置等信号，然后将信号（一般为0和1）传递给输出模块，以实现开闭等控制功能。

光电开关广泛应用于自动化生产线、安全门、包装机械、自动售货机等领域。

光电码盘光电码盘是一种通过光学编码来进行位置检测的传感器。

它主要通过在码盘的表面上覆盖光学码来检测旋转物体的位置、角度、方向等信息。

光电码盘广泛应用于电机控制、机器人、航空航天、导航和工业自动化等领域。

处理技术光电式传感器的检测精度和稳定性直接关系到其应用效果和可靠性。

因此，传感器制造商一直致力于探索改进传感器的处理技术。

目前，主要的处理技术包括增益调整、滤波、线性化、自动校正等。

其中增益调整是通过调整放大器的增益来提高传感器的灵敏度和稳定性，滤波则是通过滤除噪音信号来提高传感器的检测精度。

而线性化和自动校正则是通过将传感器输出信号进行线性化处理和自动调整校准，来提高传感器的可靠性和准确性。

光电开关（光电传感器）的分类
①漫反射式光电开关：它是一种集发射器和接收器于一体的传感器，当有被检测物体经过时，物体将光电开关发射器发射的足够量的光线反射到接收器，于是光电开关就产生了开关信号。

当被检测物体的表面光亮或其反光率极高时，漫反射式的光电开关是首选的检测模式。

②镜反射式光电开关：它亦集发射器与接收器于一体，光电开关发射器发出的光线经过反射镜反射回接收器，当被检测物体经过且完全阻断光线时，光电开关就产生了检测开关信号。

③对射式光电开关：它包含了在结构上相互分离且光轴相对放置的发射器和接收器，发射器发出的光线直接进入接收器，当被检测物体经过发射器和接收器之间且阻断光线时，光电开关就产生了开关信号。

当检测物体为不透明时，对射式光电开关是最可*的检测装置。

⑤光纤式光电开关：它采用塑料或玻璃光纤传感器来引导光线，可以对距离远的被检测物体进行检测。

通常光纤传感器分为对射式和漫反射式。

④槽式光电开关：它通常采用标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了开关量信号。

槽式光电开关比较适合
检测高速运动的物体，并且它能分辨透明与半透明物体,使用安全可靠。

主要生产销售：接近开关、光电开关、频率开关、模拟传感器、速度传感器、位移传感器、压力传感器、电子凸轮控制器、电动拉杆、各种模块等电子电器产品。

各类传感器原理及说明传感器是一种用于感知环境变化并将变化转化成可测量的信号输出的设备。

它是现代智能系统中不可或缺的部分，广泛应用于各个领域，如工业控制、交通运输、医疗设备等。

本文将介绍一些常见的传感器，包括光电传感器、压力传感器、温度传感器、声音传感器和加速度传感器，并对它们的原理和应用进行说明。

1.光电传感器：光电传感器是一种利用光敏元件感知光的存在和强度的装置。

它通常由光源、接收器和信号处理电路组成。

光源发射光束，射向目标物体，当光束被反射或吸收时，接收器接收光信号并将其转化为电信号。

光电传感器可以用于检测物体的存在、位置和颜色等信息，广泛应用于自动化控制、测距仪等领域。

2.压力传感器：压力传感器是一种测量压力的装置。

它通常由传感器芯片、密封部件和信号处理电路组成。

传感器芯片可根据受力大小产生相应的电信号，信号处理电路通过放大和滤波等处理，将输出与压力成正比的电压或电流信号。

压力传感器可以用于测量气体和液体的压力情况，广泛应用于环境监测、工业控制等领域。

3.温度传感器：温度传感器是一种测量温度的装置。

常见的温度传感器有热电偶和热敏电阻等。

热电偶通过两种不同金属的连接产生温差效应，将温差转化为电信号输出；热敏电阻则是利用电阻值随温度变化的特性来测量温度。

温度传感器广泛应用于气象、医疗设备、热水器等领域。

4.声音传感器：声音传感器是一种测量声音的装置。

常见的声音传感器有麦克风和声压传感器等。

麦克风通过接收声音引起的振动，并将振动信号转化为电信号输出；声压传感器则通过测量声音引起的压力差，将压力差转化为电信号输出。

声音传感器广泛应用于通信、声音识别等领域。

5.加速度传感器：加速度传感器是一种测量物体加速度的装置。

它通常由质量块和压电传感器等组成。

当物体受到加速度作用时，质量块受力产生位移，压电传感器将位移转化为电信号输出。

加速度传感器广泛应用于汽车、航空航天、运动感应等领域。

总之，传感器是现代智能系统中必不可少的重要组成部分。

《传感器与检测技术》教案项目七光电式传感器的应用一、教学目标1.了解光电效应。

2.了解各类光电元件。

3.掌握各类光电式传感器的工作原理。

4.掌握光电式传感器测量转速的方法。

二、课时分配本项目共2个任务，本项目安排4课时。

其中理论课时2课时，实践课时2课时。

三、教学重点通过本项目的学习，让学生理解能正确识别各类光电式传感器能根据任务要求，正确安装光电式传感器，正确完成光电式传感器测量转速的电路接线，正确测量转速并且读数正确。

的相关知识。

通过本项目的学习，新旧知识得以重新整合，使学生对传感器的认识更完整，更清晰。

四、教学难点1.能识别各类光电式传感器。

2.能根据任务要求，正确安装光电式传感器。

3.正确完成光电式传感器测量转速的电路接线。

4.正确测量转速并且读数正确。

五、教学内容任务一光电式传感器在转速检测中的应用知识链接一、光电效应用光照射某一物体，可以看作物体受到一连串具有能量（每个光子能量的大小等于普朗克常数h乘以光的频率γ，即E=hγ）的光子的轰击，组成这物体的材料吸收光子能量而发生相应电效应的物理现象称为光电效应。

由于被光照射的物体材料不同，所产生的光电效应也不同，通常光照射到物体表面后产生的光电效应分为：外光电效应、内光电效应、光生伏特效应。

1.外光电效应在光线的作用下能使电子逸出物体表面的现象称为外光电效应，基于外光电效应的光电元件有紫外光电管、光电倍增管、光电摄像管等。

2.内光电效应半导体材料受到光照时，使其导电性能增强，光线越强，阻值越低，这种光照后电阻率发生变化的现象,称为内光电效应。

基于这种效应的光电器件有光敏电阻、光敏二极管、光敏三极管、光敏晶闸管等。

3.光生伏特效应在光线作用下, 能使物体产生一定方向的电动势的现象，称为光生伏特效应。

具有光生伏特效应的光电器件有硅、硒、砷化镓、氧化铜、锗等材料做成的光电池。

二、光电元件1.基于外光电效应的光电元件（1）光电管光电管是基于外光电效应原理工作的光电元件。

光电传感器光电传感器是一种可以将光信号转化为电信号的装置。

它具有灵敏度高、响应速度快、可靠性强等特点，广泛应用于工业控制、环境监测、医疗设备、安防系统等领域。

本文将介绍光电传感器的工作原理、分类、应用领域以及未来发展方向。

一、工作原理光电传感器的工作原理基于光电效应。

简单来说，当光照射到光电传感器的光敏元件上时，光子的能量将导致光电子的产生。

光敏元件一般由半导体材料制成，如硅、镓化合物等。

当光电子被产生出来后，它们会在半导体材料内部发生电子迁移，并将导致电荷分布的变化。

这个变化可被传感器中的电路所检测到，并转换为相应的电信号输出。

二、分类根据工作原理的不同，光电传感器可以分为多种类型。

常见的光电传感器有光电开关、光电二极管、光电三极管、光电二极管阵列等。

1. 光电开关光电开关是一种能够检测物体存在与否的传感器。

它通常由光源、发射器、接收器和电路组成。

光源将光照射到被检测物体上，然后由接收器接收反射回来的光信号。

当有物体遮挡光线时，反射光信号会变弱或消失，接收器中的电路会产生相应的响应信号，从而实现对物体存在与否的检测。

2. 光电二极管光电二极管又称为光敏二极管，是利用半导体材料的光电效应工作的传感器。

它具有响应速度快、结构简单、体积小等优点，在光电传感领域中得到广泛应用。

光电二极管可以将光信号转换为电信号输出，并且根据光信号的强弱可以实现对光强度的测量。

3. 光电三极管光电三极管是一种具有放大作用的光电器件。

它除了具有光电二极管的特点外，还可以放大光电信号。

这种传感器通常由光电二极管和共射放大电路组成。

光电信号通过光电二极管产生后，经过共射放大电路放大，最终输出一个相应的电信号。

4. 光电二极管阵列光电二极管阵列是一种由多个光电二极管组成的传感器。

它可以实现对多个光源的检测，广泛应用于图像识别、光学测量等领域。

光电二极管阵列的每个光电二极管相互之间独立工作，可以同时对多个光源进行测量，提高了测量效率和准确性。

传感器的分类
传感器是工业控制自动化中最基础的元件，用来检测及监控物理量的变化并作出反应，是应用最广泛的传感器之一。

传感器的分类主要包括几大类：
（1）光电型传感器：它是由一种特殊的光照度传感器组成，包括光敏元件、放大电路、显示电路，主要用来测量当前环境光照强度，并能根据光照强度模拟输出电信号，常
用于控制灯光亮度、检测烟雾及温湿度等。

（2）温度传感器：温度传感器可以检测到温度的变化，其中包括温度湿度传感器、
温度热电偶、温度探头等，它们的特点是响应时间短、信号分辨率高，可以用于测量温度、降温控制等。

（3）力传感器：力传感器可以测量静力、动力、负重和刚度等，其中包括微力传感器、膜式压力传感器等，可以用于家用电器控制系统、娱乐设备及航空航天应用等。

（4）对比与比较传感器：包括滑触线传感器、近程接近开关以及安全开关等，一般
用来监测两个物体之间的夹紧程度或者检测物体的距离，常应用于触摸屏的控制以及机器
人的运动控制等。

（5）磁传感器：主要用于测量磁场梯度及方向，包括磁力计、磁铁传感器、磁开关等，可以用于检测磁场等液体和气体流量，还可以用于安全监控、汽车电子行业、智能机
器人等。

（6）位移传感器：它用来检测深度、距离、高度及颜色等，其中包括电容式传感器、行程开关、测试芯片以及光距离传感器等，可以用于地震监测、应答手柄等实时监控系统。

光电传感器有哪几种分类？光电传感器有哪几种？根据光电效应现象的不同将光电效应分为三类：外光电效应、内光电效应及光生伏特效应。

光电器件有光电管、光电倍增管、光敏电阻、光敏二极管、光敏三极管、光电池等。

下面小编介绍下光电传感器分类。

标准类型1）漫反射型：一般型或能量型(-8)，聚焦式(-8-H)，带背景抑制功能型(-8-H)光电传感器光电传感器，带背景分析功能型(-8-HW)2）反射板型：一般型(-6)，带偏振滤波功能型(-54,-55)，带透明体检测功能型(-54-G)，带前景抑制功能型(-54-V)3）对射型4）槽型5）光纤传感器：塑料光纤型，玻璃光纤型6）色标传感器，颜色传感器，荧光传感器7）光通讯8）激光测距：三角反射原理型，相位差原理型，时间差原理型9）光栅10）防爆/隔爆型安全类型1）安全对射光电2）安全光栅3）安全光幕4）安全控制器门控类型1）雷达传感器：区域检测型雷达传感器雷达传感器2）主动式传感器：单光束型，多光束型，区域检测型3）被动式传感器：区域检测型4）电梯光幕5）通用光电：槽形，对射型等特长①检测距离长如果在对射型中保留10m以上的检测距离等，便能实现其他检测手段（磁性、超声波等）无法远距离检测。

②对检测物体的限制少由于以检测物体引起的遮光和反射为检测原理，所以不象接近传感器等将检测物体限定在金属，它可对玻璃、塑料、木材、液体等几乎所有物体进行检测。

③响应时间短光本身为高速，并且传感器的电路都由电子零件构成，所以不包含机械性工作时间，响应时间非常短。

④分辨率高能通过高级设计技术使投光光束集中在小光点，或通过构成特殊的受光光学系统，来实现高分辨率。

也可进行微小物体的检测和高精度的位置检测。

⑤可实现非接触的检测可以无须机械性地接触检测物体实现检测，因此不会对检测物体和传感器造成损伤。

因此，传感器能长期使用。

⑥可实现颜色判别通过检测物体形成的光的反射率和吸收率根据被投光的光线波长和检测物体的颜色组合而有所差异。

光电传感器工作原理、分类及特性详解（收藏）
 光电传感器是一种小型电子设备，各种光电检测系统中实现光电转换的关键元件。

它主要是利用光的各种性质，检测物体的有无和表面状态的变化等的传感器。

光电式传感器具有非接触、响应快、性能可靠等特点，因此在工业自动化装置和机器人中获得广泛应用。

 光电传感器
 光电传感器一般由光源、光学通路和光电元件三部分组成。

把被测量的变化转换成光信号的变化，然后借助光电元件进一步将光信号转换成电信号。

 光电效应原理
 光电元件是光电传感器中最重要的组成部分，它的核心工作原理是不同类型的光电效应。

根据波粒二象性，光是由光速运动的光子所组成，当物体受到光线照射时，其内部的电子吸收了光子的能量后改变状态，自身的电性质也会发生改变，这样的现象称为光电效应。

光电传感器的分类和工作原理
光电传感器是一类基于光电效应原理的传感器，用于检测和测量光信号。

根据不同的工作原理和应用，光电传感器可以分为以下几种主要类型：
1.光敏电阻器（光敏电阻）：光敏电阻器是一种电阻，其电阻值随
光照强度的变化而变化。

当光照射到光敏电阻上时，导电材料内的电荷载流子发生变化，导致电阻值的变化。

光敏电阻器广泛应用于光照度测量、亮度控制和光强检测等领域。

2.光电二极管：光电二极管是一种半导体器件，当光照射到其PN
结时，会产生电流。

光电二极管具有快速响应速度和较高的灵敏度，广泛应用于光电转换和光电检测领域。

3.光电三极管：光电三极管（也称为光电晶体管）是一种具有放
大功能的光电传感器。

它通过光照射到其PNP或NPN结构的基区，控制集电极与发射极之间的电流，实现光信号的放大和检测。

4.光电子管：光电子管是一种真空管装置，通过光照射到阴极上，
释放出电子，经过加速和放大后形成输出信号。

光电子管具有高灵敏度和高速响应特性，广泛应用于光通信、光谱分析等领域。

5.光电开关：光电开关利用光敏元件和探测电路，实现对光信号
的检测和触发开关动作。

它通常由光源和接收器组成，光源发射光束，接收器检测到光束并产生相应的输出信号，触发开关
的操作。

这些光电传感器根据不同的工作原理和应用，可以实现光强度、光照度、距离、位置和速度等各种光学参数的检测和测量。

光敏电阻的灵敏度易受湿度的影响，因此要将导光电导体 严密封装在玻璃壳体中。如果把光敏电阻连接到外电路中，在 外加电压的作用下，用光照射就能改变电路中电流的大小，其 连线电路如图3-4-2所示。
I RL RG
E
图3-4-2 光敏电阻接外电路示意图
光敏电阻具有很 高的灵敏度，很好的 光谱特性，光谱响应 可从紫外区到红外区 范围内。而且体积小、 重量轻、性能稳定、 价格便宜，因此应用 比较广泛。
a)光电池符号
图3-4-4
b)基本工作电路
c)等效电路
光电池的符号、基本工作电路和等效电路
光电池外形
光敏面
光电池的光照特性
开路电压曲线：光生电动势与照度之间的特性曲线， 当照度为2000lx时趋向饱和。 短路电流曲线：光电流与照度之间的特性曲线。
Isc /mA
5 4 3 2 1 0 2 开路电压
4、光电式带材跑偏检测器
光电式带材跑偏检
测器原理如右图所示。 光源发出的光线经过透 镜1会聚为平行光束,投 向透镜2,随后被会聚到 光敏电阻上。在平行光 束到达透镜2的途中,有 部分光线受到被测带材 的遮挡,使传到光敏电 阻的光通量减少。
光源
透镜1
被测带材
透镜2 光敏电阻 暗
90
亮
下图是其测量电路简图。当带材左偏时，遮光面积减少， 光敏电阻Ｒ1阻值减少，电桥失去平衡。输出电压为负值， 它反映了带材跑偏的方向及大小。反之，输出正电压信号 ｏ一方面由显示器显示出来，另一方面被送到执行机构， 为纠偏控制系统提供纠偏信号。
光电元件的输出反映了光源的某些物理参数。可用于光电 比色高温计和照度计。 剩余部分投元件上，吸收量决定于被测物的某些参数。可 用于测量透明度、混浊度。

单片机中的光电传感器技术与应用在现代科技的发展中，光电传感器技术逐渐成为各个领域中不可或缺的重要组成部分。

尤其是在单片机领域中，光电传感器技术的应用越来越广泛。

本文将介绍单片机中的光电传感器技术及其应用。

一、光电传感器技术概述光电传感器技术是利用光电效应实现信号传感的技术手段。

光电传感器一般由光源、光敏元件和信号处理电路组成。

光源一般采用发光二极管（LED）或激光二极管（LD）等发光元件，光敏元件则可采用光敏电阻、光敏二极管、光敏晶体管等。

通过光源辐射出的光照射到光敏元件上，光敏元件会产生电信号，再经过信号处理电路进行处理，最终输出需要的结果。

二、光电传感器的分类根据不同的工作原理和应用场景，光电传感器可分为多种类型。

以下将介绍几种常见的光电传感器。

1. 光敏电阻（LDR）光敏电阻是一种能随光强度变化而改变电阻值的器件。

其工作原理是利用光敏电阻对光敏材料中光的吸收能力的变化敏感，从而改变电阻值。

它常用于光控开关、自动调光、照度计等应用场景。

2. 光敏二极管（PD）光敏二极管是利用硅（Si）或化合物半导体材料制成的特殊二极管，其PN结的面积较大，能够感受到更多的光信号。

光敏二极管常用于反射式传感器和光电隔离等应用中。

3. 光电晶体管（PT）光电晶体管是光敏元件中灵敏度最高的一种。

它通过光照射到基极端，改变电流放大电路的工作状态。

光电晶体管常用于高灵敏度的光电隔离、光电自动测距等应用中。

三、单片机中光电传感器的应用单片机中光电传感器的应用领域广泛，下面将介绍其中几个常见的应用场景。

1. 光电开关光电开关是利用光电传感器技术实现的非接触式开关，可以感知物体的接近或离开。

常见的光电开关应用场景包括自动门、自动水龙头等。

2. 光电编码器光电编码器是一种用来测量旋转运动的装置，通过光电传感器对旋转位置的变化进行检测。

光电编码器广泛应用于打印机、数码相机、机器人等设备中。

3. 光电测距光电测距是利用光电传感器检测被测物体与传感器之间的距离。

传感器分类及常见传感器的应用常用传感器及其原理班级:机械设计制造及其自动化姓名:学号:一、传感器的分类传感器有许多分类方法，但常用的分类方法有两种，一种是按被测物理量来分;另一种是按传感器的工作原理来分。

按被测物理量划分的传感器，常见的有:温度传感器、湿度传感器、压力传感器、位移传感器、流量传感器、液位传感器、力传感器、加速度传感器、转矩传感器等。

按工作原理可划分为:1(电学式传感器电学式传感器是非电量电测技术中应用范围较广的一种传感器，常用的有电阻式传感器、电容式传感器、电感式传感器、磁电式传感器及电涡流式传感器等。

电阻式传感器是利用变阻器将被测非电量转换为电阻信号的原理制成。

电阻式传感器一般有电位器式、触点变阻式、电阻应变片式及压阻式传感器等。

电阻式传感器主要用于位移、压力、力、应变、力矩、气流流速、液位和液体流量等参数的测量。

电容式传感器是利用改变电容的几何尺寸或改变介质的性质和含量，从而使电容量发生变化的原理制成。

主要用于压力、位移、液位、厚度、水分含量等参数的测量。

电感式传感器是利用改变磁路几何尺寸、磁体位置来改变电感或互感的电感量或压磁效应原理制成的。

主要用于位移、压力、力、振动、加速度等参数的测量。

磁电式传感器是利用电磁感应原理，把被测非电量转换成电量制成。

主要用于流量、转速和位移等参数的测量。

电涡流式传感器是利用金屑在磁场中运动切割磁力线，在金属内形成涡流的原理制成。

主要用于位移及厚度等参数的测量。

2(磁学式传感器磁学式传感器是利用铁磁物质的一些物理效应而制成的，主要用于位移、转矩等参数的测量。

3(光电式传感器光电式传感器在非电量电测及自动控制技术中占有重要的地位。

它是利用光电器件的光电效应和光学原理制成的，主要用于光强、光通量、位移、浓度等参数的测量。

4(电势型传感器电势型传感器是利用热电效应、光电效应、霍尔效应等原理制成，主要用于温度、磁通、电流、速度、光强、热辐射等参数的测量。
