SIFT特征匹配技术
- 格式:ppt
- 大小:1.00 MB
- 文档页数:37

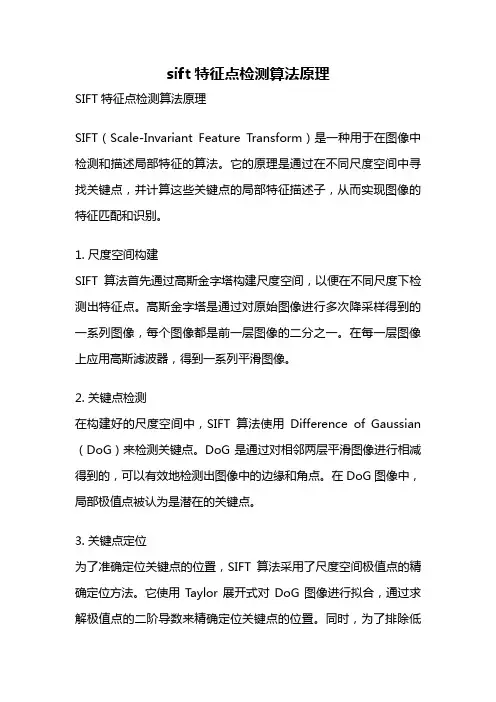

sift特征点检测算法原理SIFT特征点检测算法原理SIFT(Scale-Invariant Feature Transform)是一种用于在图像中检测和描述局部特征的算法。
它的原理是通过在不同尺度空间中寻找关键点,并计算这些关键点的局部特征描述子,从而实现图像的特征匹配和识别。
1. 尺度空间构建SIFT算法首先通过高斯金字塔构建尺度空间,以便在不同尺度下检测出特征点。
高斯金字塔是通过对原始图像进行多次降采样得到的一系列图像,每个图像都是前一层图像的二分之一。
在每一层图像上应用高斯滤波器,得到一系列平滑图像。
2. 关键点检测在构建好的尺度空间中,SIFT算法使用Difference of Gaussian (DoG)来检测关键点。
DoG是通过对相邻两层平滑图像进行相减得到的,可以有效地检测出图像中的边缘和角点。
在DoG图像中,局部极值点被认为是潜在的关键点。
3. 关键点定位为了准确定位关键点的位置,SIFT算法采用了尺度空间极值点的精确定位方法。
它使用T aylor展开式对DoG图像进行拟合,通过求解极值点的二阶导数来精确定位关键点的位置。
同时,为了排除低对比度的关键点和边缘响应的干扰,SIFT算法会对关键点进行一定的筛选。
4. 方向分配为了使特征描述子具有旋转不变性,SIFT算法对每个关键点分配一个主方向。
它通过计算关键点周围像素的梯度方向直方图,找出主要梯度方向,并将其作为关键点的方向。
这样可以保证特征描述子在旋转变换下具有一定的稳定性。
5. 特征描述在关键点的周围区域内构建特征描述子,用于表示关键点的局部特征。
SIFT算法将关键点周围的图像区域划分为若干个子区域,并在每个子区域内计算梯度方向直方图。
最后将这些直方图连接起来,得到一个具有128维特征向量的特征描述子。
通过以上步骤,SIFT算法可以在图像中检测出大量的关键点,并为每个关键点生成一个128维的特征描述子。
这些特征描述子具有尺度不变性、旋转不变性和光照不变性等特点,可以用于图像匹配、物体识别和三维重建等应用领域。
sfit特征提取和匹配的具体步骤
SIFT(尺度不变特征变换)是一种用于图像处理和计算机视觉的特征提取和匹配算法。
它能够在不同尺度和旋转下提取出稳定的特征点,并且对光照变化和噪声有一定的鲁棒性。
SIFT特征提取的具体步骤包括:
1. 尺度空间极值检测,在不同尺度下使用高斯差分函数来检测图像中的极值点,用来确定关键点的位置和尺度。
2. 关键点定位,通过对尺度空间的极值点进行精确定位,使用Hessian矩阵来确定关键点的位置和尺度。
3. 方向分配,对关键点周围的梯度方向进行统计,确定关键点的主方向,使得特征具有旋转不变性。
4. 关键点描述,以关键点为中心,划分周围的区域为小区块,计算每个区块内的梯度方向直方图,构建特征向量。
SIFT特征匹配的具体步骤包括:
1. 特征点匹配,使用特征向量的距离来进行特征点的匹配,通常使用欧氏距离或者近邻算法进行匹配。
2. 鲁棒性检验,对匹配点进行鲁棒性检验,例如RANSAC算法可以剔除错误匹配点,提高匹配的准确性。
3. 匹配结果筛选,根据匹配点的特征向量距离或一致性进行筛选,得到最终的匹配结果。
总的来说,SIFT特征提取和匹配的具体步骤包括特征点检测、定位、描述以及匹配过程。
这些步骤能够帮助我们在图像处理和计算机视觉中提取出稳定的特征并进行准确的匹配,从而实现目标识别、图像配准等应用。
基于SIFT特征匹配的图像扭曲纠正方法研究随着数字图像处理技术的发展,对于图像质量、准确性的要求越来越高。
然而,在现实应用中,由于各种因素影响,例如摄像机视角、拍摄距离等,图像出现扭曲、变形等问题已经成为常见问题。
为了解决这一难题,目前普遍应用的图像扭曲纠正方法是基于SIFT特征匹配的。
SIFT(Scale-Invariant Feature Transform)技术是基于尺度空间理论的一种特征提取算法,该算法可以提取不受旋转、尺度、光照等影响的图像特征点。
因此,SIFT在图像匹配及图像拼接等领域有着广泛的应用。
在图像扭曲纠正领域,SIFT特征匹配可以实现对于两张图像的相似度计算,为后续图像变换提供基础。
首先,对于匹配图像的特征点进行提取,得到两张图像中的特征点集合。
然后,对于这两个特征点集合进行SIFT特征匹配。
通过对于两张图像之间的SIFT特征点进行匹配,可以实现对于两张图像的相似度计算。
在特征点匹配过程中,需要根据对应特征点的距离计算两张图像之间的相似度。
通常,根据距离阈值筛选出匹配度较高的特征点对。
接下来,对于得到的特征点对进行RANSAC(Random Sample Consensus)算法,从而可以得到最优的变换矩阵,进而将扭曲图像进行纠正。
RANSAC算法是一种鲁棒性较高的随机采样算法,可以从一系列观测值中筛选出最佳的模型参数。
在图像扭曲纠正中,RANSAC可以得到对于图像的最优旋转、平移等变换矩阵,从而实现对于图像扭曲的纠正。
最后,通过建立变换矩阵,将扭曲图像进行纠正。
在图像纠正的过程中,需要根据变换矩阵对于原始图像进行变换,实现从扭曲图像到纠正图像的转换。
通常,变换矩阵的计算及变换过程可以利用OpenCV等图像处理工具实现。
在变换的过程中,需要注意变换后图像的边界问题,通过拓展边界或裁剪图像等方式进行处理。
综上,基于SIFT特征匹配的图像扭曲纠正方法在实现图像扭曲纠正中具有重要意义。

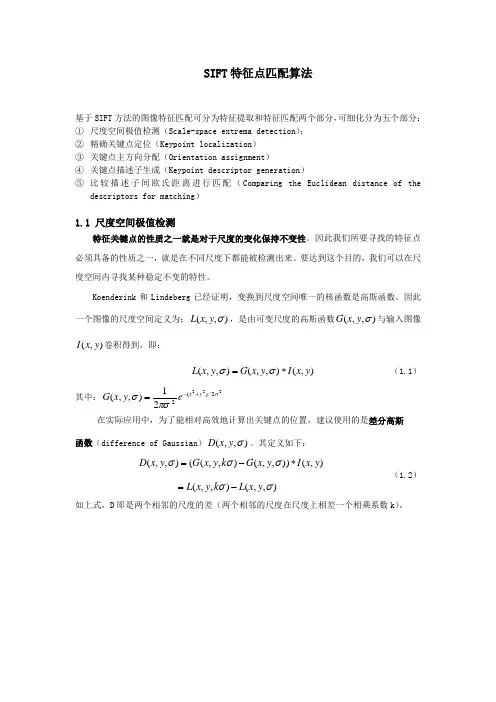

SIFT 特征点匹配算法基于SIFT 方法的图像特征匹配可分为特征提取和特征匹配两个部分,可细化分为五个部分: ① 尺度空间极值检测(Scale-space extrema detection );② 精确关键点定位(Keypoint localization )③ 关键点主方向分配(Orientation assignment )④ 关键点描述子生成(Keypoint descriptor generation )⑤ 比较描述子间欧氏距离进行匹配(Comparing the Euclidean distance of the descriptors for matching )1.1 尺度空间极值检测特征关键点的性质之一就是对于尺度的变化保持不变性。
因此我们所要寻找的特征点必须具备的性质之一,就是在不同尺度下都能被检测出来。
要达到这个目的,我们可以在尺度空间内寻找某种稳定不变的特性。
Koenderink 和Lindeberg 已经证明,变换到尺度空间唯一的核函数是高斯函数。
因此一个图像的尺度空间定义为:(,,)L x y σ,是由可变尺度的高斯函数(,,)G x y σ与输入图像(,)I x y 卷积得到,即:),(),,(),,(y x I y x G y x L *=σσ (1.1) 其中:2222/)(221),,(σπσσy x e y x G +-=在实际应用中,为了能相对高效地计算出关键点的位置,建议使用的是差分高斯函数(difference of Gaussian )(,,)D x y σ。
其定义如下:),,(),,(),()),,(),,((),,(σσσσσy x L k y x L y x I y x G k y x G y x D -=*-= (1.2)如上式,D 即是两个相邻的尺度的差(两个相邻的尺度在尺度上相差一个相乘系数k )。
图 1.1图1.1所展示的是建立DOG 的一种实用的方法。
又快又准的特征匹配方法又快又准的特征匹配方法是计算机视觉领域中非常重要的一个问题。
特征匹配是指在两个或多个图像中找到具有相似性的特征点,并建立它们之间的对应关系。
特征匹配在很多应用中都有广泛的应用,如图像配准、目标检测和跟踪等。
在过去的几十年中,研究人员提出了许多特征匹配方法,其中一些方法即使在处理大规模数据集时也能提供很高的匹配准确性和效率。
下面将介绍几种又快又准的特征匹配方法。
1.SIFT(尺度不变特征变换)SIFT是一种非常经典的特征匹配算法,在很多应用中都被广泛使用。
它通过将图像中的特征点转换成尺度、旋转和亮度不变的向量,然后使用特征向量之间的欧氏距离来进行匹配。
SIFT算法具有很高的匹配准确性和鲁棒性,但在处理大规模数据集时会存在时间和空间复杂度较高的问题。
2.SURF(加速稳健特征)SURF是一种基于SIFT的改进算法,能够在保持较高匹配准确性的同时提高匹配的速度。
SURF算法用Hessian矩阵来检测特征点,并通过使用积分图像来加速特征描述子的计算。
这种基于加速稳健特征的特征匹配方法比SIFT更快、更鲁棒,适用于处理大规模数据集。
3.ORB(方向倒角二值描述子)ORB是一种在效率和准确性之间取得平衡的特征匹配算法。
它结合了FAST关键点检测器和BRIEF特征描述子,使用方向倒角二进制描述子来表示特征点,从而使得匹配速度更快。
ORB算法在实践中表现良好,尤其适用于移动设备上的实时应用。
4.BRISK(加速鲁棒特征)BRISK是一种能够提供快速、鲁棒特征匹配的算法。
它通过快速角点检测器来检测特征点,并使用二进制描述子来进行特征匹配。
BRISK算法具有较低的计算复杂度和内存消耗,并且能够在保持较高的匹配准确性的同时提供很高的速度。
TCH(局部联合二进制特征)LATCH是一种基于二进制特征匹配的算法,具有很高的匹配速度和鲁棒性。
LATCH算法通过使用快速特征检测器和局部联合二进制描述子来检测和匹配图像中的特征点。

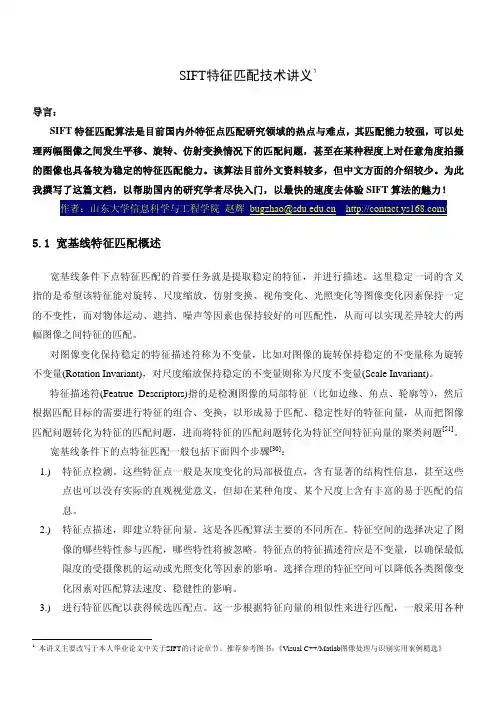

SIFT特征匹配技术讲义1导言:SIFT特征匹配算法是目前国内外特征点匹配研究领域的热点与难点,其匹配能力较强,可以处理两幅图像之间发生平移、旋转、仿射变换情况下的匹配问题,甚至在某种程度上对任意角度拍摄的图像也具备较为稳定的特征匹配能力。
该算法目前外文资料较多,但中文方面的介绍较少。
为此我撰写了这篇文档,以帮助国内的研究学者尽快入门,以最快的速度去体验SIFT算法的魅力!作者:山东大学信息科学与工程学院赵辉bugzhao@ / 5.1 宽基线特征匹配概述宽基线条件下点特征匹配的首要任务就是提取稳定的特征,并进行描述。
这里稳定一词的含义指的是希望该特征能对旋转、尺度缩放、仿射变换、视角变化、光照变化等图像变化因素保持一定的不变性,而对物体运动、遮挡、噪声等因素也保持较好的可匹配性,从而可以实现差异较大的两幅图像之间特征的匹配。
对图像变化保持稳定的特征描述符称为不变量,比如对图像的旋转保持稳定的不变量称为旋转不变量(Rotation Invariant),对尺度缩放保持稳定的不变量则称为尺度不变量(Scale Invariant)。
特征描述符(Featrue Descriptors)指的是检测图像的局部特征(比如边缘、角点、轮廓等),然后根据匹配目标的需要进行特征的组合、变换,以形成易于匹配、稳定性好的特征向量,从而把图像匹配问题转化为特征的匹配问题,进而将特征的匹配问题转化为特征空间特征向量的聚类问题[51]。
宽基线条件下的点特征匹配一般包括下面四个步骤[30]:1.)特征点检测。
这些特征点一般是灰度变化的局部极值点,含有显著的结构性信息,甚至这些点也可以没有实际的直观视觉意义,但却在某种角度、某个尺度上含有丰富的易于匹配的信息。
2.)特征点描述,即建立特征向量。
这是各匹配算法主要的不同所在。
特征空间的选择决定了图像的哪些特性参与匹配,哪些特性将被忽略。
特征点的特征描述符应是不变量,以确保最低限度的受摄像机的运动或光照变化等因素的影响。

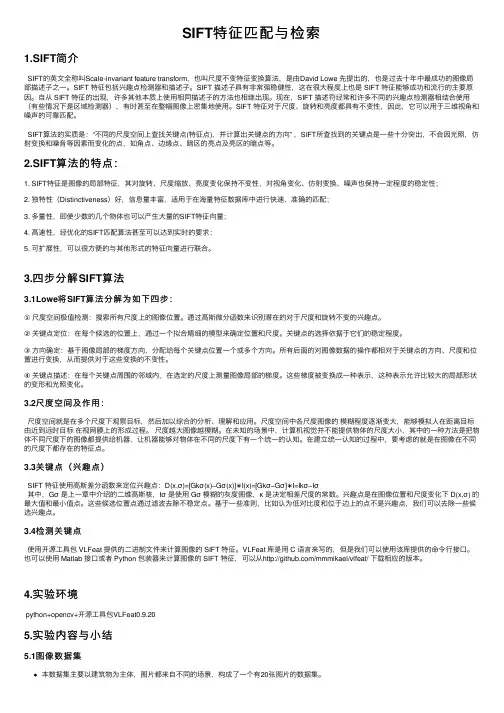

SIFT特征匹配与检索1.SIFT简介SIFT的英⽂全称叫Scale-invariant feature transform,也叫尺度不变特征变换算法,是由David Lowe 先提出的,也是过去⼗年中最成功的图像局部描述⼦之⼀。
SIFT 特征包括兴趣点检测器和描述⼦。
SIFT 描述⼦具有⾮常强稳健性,这在很⼤程度上也是 SIFT 特征能够成功和流⾏的主要原因。
⾃从 SIFT 特征的出现,许多其他本质上使⽤相同描述⼦的⽅法也相继出现。
现在,SIFT 描述符经常和许多不同的兴趣点检测器相结合使⽤(有些情况下是区域检测器),有时甚⾄在整幅图像上密集地使⽤。
SIFT 特征对于尺度、旋转和亮度都具有不变性,因此,它可以⽤于三维视⾓和噪声的可靠匹配。
SIFT算法的实质是:“不同的尺度空间上查找关键点(特征点),并计算出关键点的⽅向” ,SIFT所查找到的关键点是⼀些⼗分突出,不会因光照,仿射变换和噪⾳等因素⽽变化的点,如⾓点、边缘点、暗区的亮点及亮区的暗点等。
2.SIFT算法的特点:1. SIFT特征是图像的局部特征,其对旋转、尺度缩放、亮度变化保持不变性,对视⾓变化、仿射变换、噪声也保持⼀定程度的稳定性;2. 独特性(Distinctiveness)好,信息量丰富,适⽤于在海量特征数据库中进⾏快速、准确的匹配;3. 多量性,即使少数的⼏个物体也可以产⽣⼤量的SIFT特征向量;4. ⾼速性,经优化的SIFT匹配算法甚⾄可以达到实时的要求;5. 可扩展性,可以很⽅便的与其他形式的特征向量进⾏联合。
3.四步分解SIFT算法3.1Lowe将SIFT算法分解为如下四步:①尺度空间极值检测:搜索所有尺度上的图像位置。
通过⾼斯微分函数来识别潜在的对于尺度和旋转不变的兴趣点。
②关键点定位:在每个候选的位置上,通过⼀个拟合精细的模型来确定位置和尺度。
关键点的选择依据于它们的稳定程度。
③⽅向确定:基于图像局部的梯度⽅向,分配给每个关键点位置⼀个或多个⽅向。
基于SIFT图像特征匹配的多视角深度图配准算法一、引言介绍多视角深度图配准算法的意义及研究现状,阐述SIFT图像特征匹配在图像配准中的重要性。
二、SIFT图像特征提取介绍SIFT算法的基本原理及其实现方式,包括尺度空间构建、关键点检测、局部特征描述等。
三、基于SIFT的多视角深度图配准介绍基于SIFT图像特征匹配的多视角深度图配准算法,包括图像对齐、深度图对齐、三维点云生成等步骤。
四、实验与结果分析通过实验证明算法的有效性和准确性,采用定量和定性分析的方式比较不同方法的优劣,并讨论其应用场景。
五、结论与展望总结全文工作,归纳出本文的贡献和不足,并展望未来相关研究方向及改进措施。
随着计算机视觉和深度学习技术的快速发展,多视角深度图配准成为了一个研究热点。
多视角深度图配准是指将来自不同视角的深度图或结构光扫描等信息融合在一起,生成三维模型或场景,以便进行三维重建、机器人导航、虚拟现实等应用。
在多视角深度图配准算法中,图像配准是其中一个非常重要的环节之一。
快速准确地对于多视角的深度图进行配准就可以产生高质量的三维场景。
目前,对于多视角深度图中的配准问题,已有许多相关研究和算法。
这些算法一般采用从应用程序中收集多个图像来进行拍摄的传统摄影的方法。
然而,在图像进行配准时存在许多困难,例如光照条件的变化、图像中存在重复的物体、不同视角的误差不同等。
因此,开发一种快速准确的图像配准算法仍然是一个具有挑战性的问题。
SIFT算法是一种基于图像特征的配准方法,常常被用来进行特征提取和匹配。
它通过对图像进行尺度空间分析,检测出关键点并生成其局部特征描述符,用于图像匹配和目标识别。
由于其对于尺度和旋转不变性以及对于干扰性和噪声的抵抗能力,SIFT算法被广泛应用于图像配准的领域。
其中,SIFT算法通过关键点的检测和局部描述符的生成,将图像从二维坐标空间转化到高维向量空间中,利用向量空间的距离度量法来计算两幅图像之间的相似度,从而获得图像的配准结果。
找特征点的算法SIFT和SURF算法SIFT算法和SURF算法是用于图像特征点的检测与描述的两种经典算法。
它们在图像处理、计算机视觉和模式识别等领域得到广泛应用。
下面将分别介绍SIFT算法和SURF算法,并对其原理和应用进行详细阐述。
一、SIFT算法(Scale-Invariant Feature Transform)SIFT算法是由Lowe于1999年提出的一种用于图像特征点检测与描述的算法。
它通过分析图像的局部特征来提取与尺度无关的特征点,具有尺度不变性、旋转不变性和仿射不变性等优点。
1.特征点检测SIFT算法首先通过高斯差分金字塔来检测图像中的特征点。
高斯差分金字塔是由一系列模糊后再进行差分操作得到的,通过不同尺度的高斯核函数对图像进行卷积,然后对结果进行差分运算,得到图像的拉普拉斯金字塔。
在拉普拉斯金字塔上,通过寻找局部最大值和最小值来确定特征点的位置。
2.特征点描述在确定特征点的位置后,SIFT算法使用梯度直方图表示特征点的局部特征。
首先,计算特征点周围邻域内每个像素点的梯度幅值和方向,然后将邻域分为若干个子区域,并统计每个子区域内的梯度幅值和方向的分布,最后将这些统计结果组合成一个向量作为特征点的描述子。
3.特征点匹配SIFT算法通过计算特征点描述子之间的欧式距离来进行特征点的匹配。
欧式距离越小表示两个特征点越相似,因此选择距离最近的两个特征点作为匹配对。
二、SURF算法(Speeded Up Robust Features)SURF算法是由Bay等人于2024年提出的一种在SIFT算法的基础上进行改进的图像特征点检测与描述算法。
它通过加速特征点的计算速度和增强特征点的稳定性来提高算法的实时性和鲁棒性。
1.特征点检测SURF算法使用Hessian矩阵来检测图像中的特征点。
Hessian矩阵是图像的二阶导数矩阵,通过计算Hessian矩阵的行列式和迹来确定图像的局部最大值和最小值,从而找到特征点的位置。
