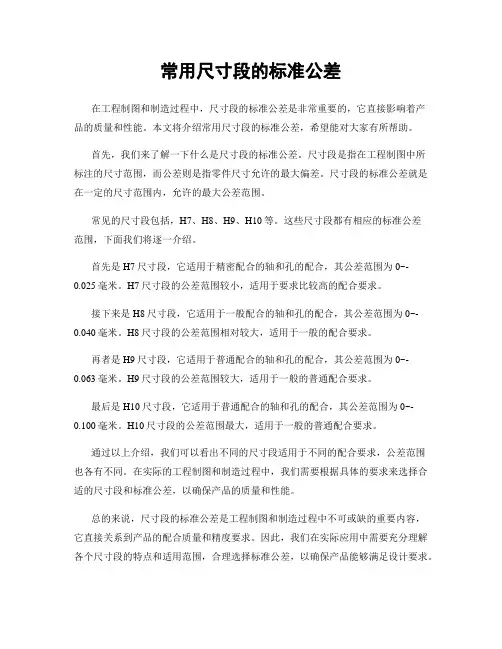

常用尺寸段的标准公差在工程制图和制造过程中，尺寸段的标准公差是非常重要的，它直接影响着产品的质量和性能。
本文将介绍常用尺寸段的标准公差，希望能对大家有所帮助。
首先，我们来了解一下什么是尺寸段的标准公差。
尺寸段是指在工程制图中所标注的尺寸范围，而公差则是指零件尺寸允许的最大偏差。
尺寸段的标准公差就是在一定的尺寸范围内，允许的最大公差范围。
常见的尺寸段包括，H7、H8、H9、H10等。
这些尺寸段都有相应的标准公差范围，下面我们将逐一介绍。
首先是H7尺寸段，它适用于精密配合的轴和孔的配合，其公差范围为0~-0.025毫米。
H7尺寸段的公差范围较小，适用于要求比较高的配合要求。
接下来是H8尺寸段，它适用于一般配合的轴和孔的配合，其公差范围为0~-0.040毫米。
H8尺寸段的公差范围相对较大，适用于一般的配合要求。
再者是H9尺寸段，它适用于普通配合的轴和孔的配合，其公差范围为0~-0.063毫米。
H9尺寸段的公差范围较大，适用于一般的普通配合要求。
最后是H10尺寸段，它适用于普通配合的轴和孔的配合，其公差范围为0~-0.100毫米。
H10尺寸段的公差范围最大，适用于一般的普通配合要求。
通过以上介绍，我们可以看出不同的尺寸段适用于不同的配合要求，公差范围也各有不同。
在实际的工程制图和制造过程中，我们需要根据具体的要求来选择合适的尺寸段和标准公差，以确保产品的质量和性能。
总的来说，尺寸段的标准公差是工程制图和制造过程中不可或缺的重要内容，它直接关系到产品的配合质量和精度要求。
因此，我们在实际应用中需要充分理解各个尺寸段的特点和适用范围，合理选择标准公差，以确保产品能够满足设计要求。
希望本文的介绍能够对大家有所帮助，让大家对常用尺寸段的标准公差有更深入的了解。
谢谢阅读！。
尺寸标准公差尺寸标准公差是指在工程设计和制造过程中，为了保证零件尺寸的精度和质量，对尺寸公差进行规定和控制的一种技术要求。
尺寸标准公差的合理选择和应用，对于提高产品的质量、降低成本、提高生产效率具有重要意义。
本文将就尺寸标准公差的概念、作用、选择原则和应用进行详细介绍。
一、尺寸标准公差的概念。
尺寸标准公差是指在设计图纸上规定的尺寸公差，用来限制零件尺寸的变化范围。
在实际生产中，由于加工误差、测量误差和材料性能的不均匀性等因素的影响，零件的尺寸很难完全符合设计要求。
因此，必须在设计图纸上规定一定的尺寸公差，以保证零件在加工和装配过程中的质量要求。
二、尺寸标准公差的作用。
1. 保证零件的互换性。
在一定的尺寸公差范围内，不同厂家生产的零件可以互相替换使用，提高了零部件的通用性和标准化水平。
2. 控制零件的加工精度。
尺寸标准公差的设置可以指导加工工艺和工艺装备的选择，保证零件的加工精度和表面质量。
3. 降低生产成本。
合理的尺寸标准公差可以减少对加工精度的要求，降低了加工难度和成本。
4. 提高产品质量。
通过尺寸标准公差的控制，可以减少零件的尺寸变化范围，提高了产品的质量稳定性和可靠性。
三、尺寸标准公差的选择原则。
1. 根据零件的功能和使用要求确定。
对于需要密封、传动、定位等功能的零件，应选择较小的尺寸公差；对于外形尺寸较大、结构简单的零件，可以适当放宽尺寸公差。
2. 考虑加工工艺和设备能力。
在选择尺寸标准公差时，必须考虑到加工设备的精度和加工工艺的可行性，避免因尺寸公差过小而导致加工难度和成本的增加。
3. 综合考虑经济性和可靠性。
在确定尺寸标准公差时，必须综合考虑产品的使用要求、生产成本和市场竞争力，寻求经济效益和产品质量的最佳平衡点。
四、尺寸标准公差的应用。
1. 在设计图纸上明确规定。
设计人员在绘制零件图纸时，必须根据零件的功能和使用要求，合理选择和规定尺寸标准公差，确保零件的质量和可靠性。
2. 在加工过程中严格控制。

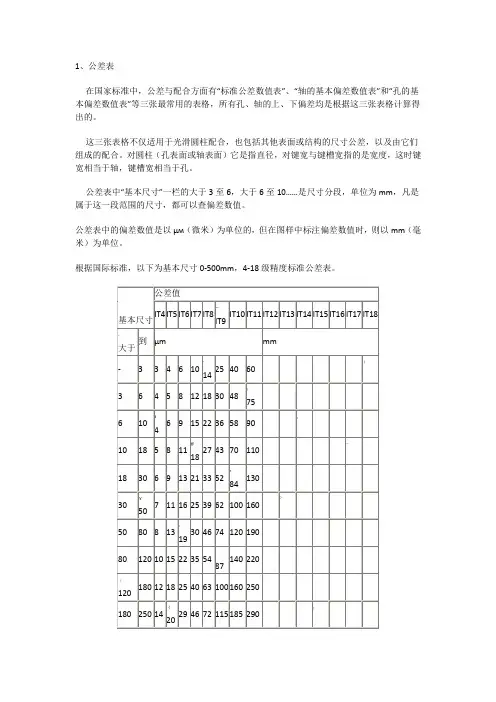

1、公差表
在国家标准中，公差与配合方面有“标准公差数值表”、“轴的基本偏差数值表”和“孔的基本偏差数值表”等三张最常用的表格，所有孔、轴的上、下偏差均是根据这三张表格计算得出的。
这三张表格不仅适用于光滑圆柱配合，也包括其他表面或结构的尺寸公差，以及由它们组成的配合。
对圆柱（孔表面或轴表面）它是指直径，对键宽与键槽宽指的是宽度，这时键宽相当于轴，键槽宽相当于孔。
公差表中“基本尺寸”一栏的大于3至6，大于6至10……是尺寸分段，单位为mm，凡是属于这一段范围的尺寸，都可以查偏差数值。
公差表中的偏差数值是以μм（微米）为单位的，但在图样中标注偏差数值时，则以mm（毫米）为单位。
根据国际标准，以下为基本尺寸0-500mm，4-18级精度标准公差表。
注：基本尺寸小于1mm时，无IT14至IT18。
(end)
2、查表方法
以下为公差表的查表方法。
举例：Φ230 H8/t9，这是表示标准公差为8级的基准孔H8与基本偏差代号为t的9级的轴t9组成的过盈配合。
对孔，先从标准公差数值表中查出IT8：对应于基本尺寸分段＞180~230的IT8为72μм。
再查孔的基本偏差表：对应于尺寸分段＞180~230的H的基本偏差（下偏差）为零。
同样，再从标准公差表和轴的基本偏差表中查得：IT7=46μм，t的下偏差为+196μм。
孔的基本偏差数值（GB/T ）
轴的基本偏差数值（摘自GB/T —1998）（mm）
注：1.基本尺寸≤1mm时，基本偏差a和b均不采用。
#。
根据国际标准，以下为基本尺寸0—500mm, 4-18级精度标准公差表。
注：基本尺寸小于1mm时，无IT14至IT18.
根据国际标准，以下线性尺寸未注公差的公差表。
这个线性尺寸未注公差适用于金属切削加工的尺寸,也适用于一般的冲压加工尺寸。
这些极限偏差适用于非配合尺寸。
根据德国标准DIN50150，以下是常用范围的钢材抗拉强度与维氏硬度、布氏硬度、洛氏硬度的对照表。
如果您要查的抗拉强度>1000N/mm2，或者维氏硬度〉310HV，或者布氏硬度>300HB，或者洛氏硬度>32HRC，请查本表第二页
如果您要查的抗拉强度〈1000N/mm2,或者维氏硬度〈310HV，或者布氏硬度〈300HB，或者洛氏硬度〈32HRC，请查本表第一页。
标准公差等级标准公差等级是指在工程制图和零件加工中，对于尺寸公差的一种分类和表示方法。
公差等级的选择对于产品的质量和成本都有着重要的影响，因此在实际的工程设计和生产中，必须对公差等级有清晰的认识和正确的应用。
本文将对标准公差等级进行详细介绍，以便读者更好地理解和运用。
首先，公差等级分为IT等级和数字等级两种表示方法。
IT等级是指采用字母符号表示的公差等级，包括IT01、IT0、IT1、IT2、IT3、IT4、IT5、IT6、IT7、IT8、IT9、IT10共11个等级。
数字等级是指采用数字表示的公差等级，包括01、0、1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16、17、18、19、20共21个等级。
不同的等级代表了不同的公差范围和精度要求，IT等级和数字等级之间可以通过对照表进行对应。
其次，公差等级的选择应根据具体的产品要求和加工工艺来确定。
一般来说，对于要求较高的精密零件，应选择较高的公差等级，以保证产品的精度和质量；而对于一般要求的零件，则可以选择较低的公差等级，以降低成本和提高生产效率。
在实际应用中，设计师和工程师需要根据具体情况进行综合考虑，选择合适的公差等级。
另外，公差等级的确定还应考虑到零件的功能和使用要求。
例如，对于需要配合装配的零件，应选择较小的公差等级，以确保配合的精度和质量；而对于不需要配合的独立零件，则可以选择较大的公差等级，以降低成本和提高加工效率。
在实际设计和生产中，需要对零件的功能和使用进行充分的分析和评估，以确定合适的公差等级。
最后，公差等级的应用还需要考虑到加工设备和加工工艺的限制。
不同的加工设备和加工工艺对于公差的控制能力是有限的，因此在选择公差等级时，需要充分考虑到实际的加工条件和能力。
在实际生产中，需要与加工厂商和加工工程师进行充分的沟通和协商，以确定合适的公差等级，并进行必要的调整和优化。
总之，标准公差等级是工程制图和零件加工中非常重要的内容，对于产品的质量和成本都有着重要的影响。
标准公差表
根据国际标准，以下为基本尺寸0-500mm, 4-18级精度标准公差表。
一般选用IT12线性
注：基本尺寸小
IT14至IT18。
线
性尺寸未注公差
的公差表
根据国际标准，
以下为线性尺寸
未注公差的公差
表。
这个未注公差适
用于金属切削加
工的尺寸，也适
用于一般的冲压
加工尺寸。
这些
极限偏差适用
于：
线性尺寸：例如
外尺寸、内尺
寸、阶梯尺寸、直径、半径、距离、倒圆半径和倒角高度；
角度尺寸：包括通常不标出角度值的角度尺寸，例如直角(90°);
机加工组装件的线性和角度尺寸。
这些极限偏差不适用于：
已有其他一般公差标准规定的线性和角度尺寸；括号内的参考尺寸；矩形框格内的理论正确尺寸。
角度尺寸的长度按角度的短边长度确定，对于圆锥角按圆锥素线长度确定。
1、公差表
在国家标准中，公差与配合方面有“标准公差数值表”、“轴的基本偏差数值表”和“孔的基本偏差数值表”等三X最常用的表格，所有孔、轴的上、下偏差均是根据这三X表格计算得出的。
这三X表格不仅适用于光滑圆柱配合，也包括其他表面或结构的尺寸公差，以及由它们组成的配合。
对圆柱（孔表面或轴表面）它是指直径，对键宽与键槽宽指的是宽度，这时键宽相当于轴，键槽宽相当于孔。
公差表中“基本尺寸”一栏的大于3至6，大于6至10……是尺寸分段，单位为mm，凡是属于这一段X围的尺寸，都可以查偏差数值。
公差表中的偏差数值是以μм（微米）为单位的，但在图样中标注偏差数值时，则以mm（毫米）为单位。
根据国际标准，以下为基本尺寸0-500mm，4-18级精度标准公差表。
2、查表方法
以下为公差表的查表方法。
举例：Φ230H8/t9，这是表示标准公差为8级的基准孔H8与基本偏差代号为t的9级的轴t9组成的过盈配合。
对孔，先从标准公差数值表中查出IT8：对应于基本尺寸分段＞180~230的IT8为72μм。
再查孔的基本偏差表：对应于尺寸分段＞180~230的H的基本偏差（下偏差）为零。
同样，再从标准公差表和轴的基本偏差表中查得：IT7=46μм，t的下偏差为+196μм。
孔的基本偏差数值（GB/T 1800.3-1998）
轴的基本偏差数值（摘自GB/T 1800.3—1998）（mm）
注：1.基本尺寸≤1mm时，基本偏差a和b均不采用。

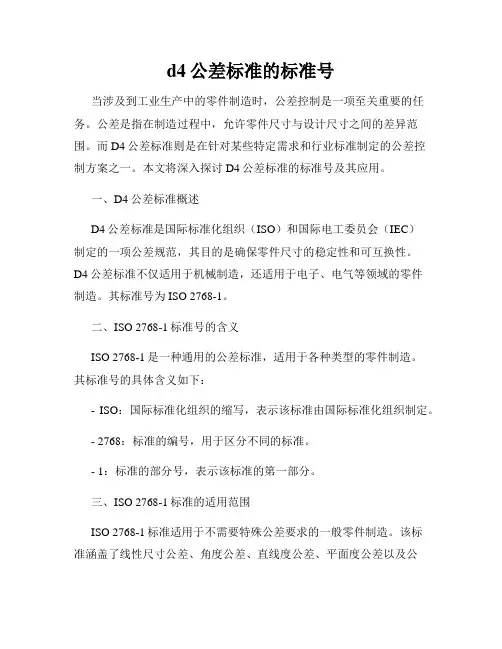

d4公差标准的标准号当涉及到工业生产中的零件制造时，公差控制是一项至关重要的任务。
公差是指在制造过程中，允许零件尺寸与设计尺寸之间的差异范围。
而D4公差标准则是在针对某些特定需求和行业标准制定的公差控制方案之一。
本文将深入探讨D4公差标准的标准号及其应用。
一、D4公差标准概述D4公差标准是国际标准化组织（ISO）和国际电工委员会（IEC）制定的一项公差规范，其目的是确保零件尺寸的稳定性和可互换性。
D4公差标准不仅适用于机械制造，还适用于电子、电气等领域的零件制造。
其标准号为ISO 2768-1。
二、ISO 2768-1标准号的含义ISO 2768-1是一种通用的公差标准，适用于各种类型的零件制造。
其标准号的具体含义如下：- ISO：国际标准化组织的缩写，表示该标准由国际标准化组织制定。
- 2768：标准的编号，用于区分不同的标准。
- 1：标准的部分号，表示该标准的第一部分。
三、ISO 2768-1标准的适用范围ISO 2768-1标准适用于不需要特殊公差要求的一般零件制造。
该标准涵盖了线性尺寸公差、角度公差、直线度公差、平面度公差以及公差的表示方法等内容。
它可以在机械、电子、电气制造等领域广泛应用。
四、ISO 2768-1标准的公差等级ISO 2768-1标准根据对公差要求的严格程度，将公差分为三个等级：A类、B类和C类。
其中，A类公差最严格，适用于高精度的零件制造；B类公差次之，适用于一般性的零件制造；C类公差最宽松，适用于一些较为粗糙的零件制造。
五、ISO 2768-1标准的公差表示方法ISO 2768-1标准通过在图纸上标注相应的公差符号来表示公差要求。
常见的公差符号有直线符号（⊥）、平行符号（∥）、角度符号（∠）等。
公差值则以毫米为单位进行表示。
通过公差符号的使用，人们可以清晰地了解零件尺寸的公差要求，从而更好地进行零件的制造和装配。
六、D4公差标准的应用案例以机械制造为例，D4公差标准的应用非常广泛。
