两线接近开关和三线接近开关的区别和应用

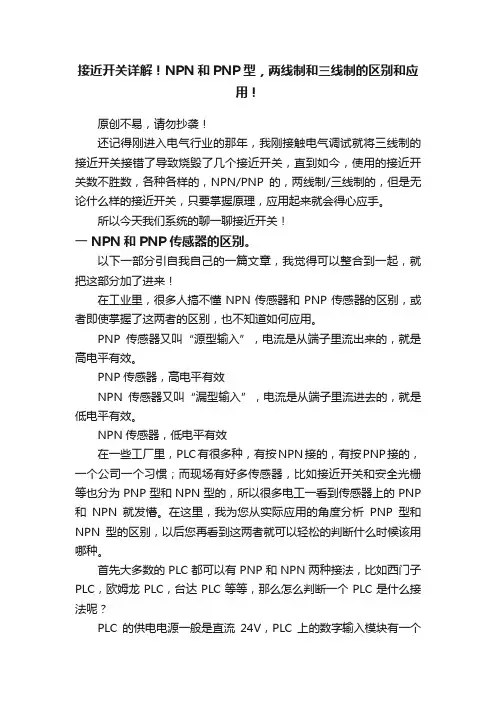

接近开关详解！NPN和PNP型，两线制和三线制的区别和应用！原创不易，请勿抄袭！还记得刚进入电气行业的那年，我刚接触电气调试就将三线制的接近开关接错了导致烧毁了几个接近开关，直到如今，使用的接近开关数不胜数，各种各样的，NPN/PNP的，两线制/三线制的，但是无论什么样的接近开关，只要掌握原理，应用起来就会得心应手。

所以今天我们系统的聊一聊接近开关！一 NPN和PNP传感器的区别。

以下一部分引自我自己的一篇文章，我觉得可以整合到一起，就把这部分加了进来！在工业里，很多人搞不懂NPN传感器和PNP传感器的区别，或者即使掌握了这两者的区别，也不知道如何应用。

PNP传感器又叫“源型输入”，电流是从端子里流出来的，就是高电平有效。

PNP传感器，高电平有效NPN传感器又叫“漏型输入”，电流是从端子里流进去的，就是低电平有效。

NPN传感器，低电平有效在一些工厂里，PLC有很多种，有按NPN接的，有按PNP接的，一个公司一个习惯；而现场有好多传感器，比如接近开关和安全光栅等也分为PNP型和NPN型的，所以很多电工一看到传感器上的PNP 和NPN就发懵。

在这里，我为您从实际应用的角度分析PNP型和NPN型的区别，以后您再看到这两者就可以轻松的判断什么时候该用哪种。

首先大多数的PLC都可以有PNP和NPN两种接法，比如西门子PLC，欧姆龙PLC，台达PLC等等，那么怎么判断一个PLC是什么接法呢？PLC的供电电源一般是直流24V，PLC上的数字输入模块有一个公共端，因为PLC需要检测到电压差才能确认检测到输入信号，而输入信号只有一根线，这个公共端就是为了和输入信号作对比。

而公共端接到24V电源的0V上，意味着输入信号达到24v左右时才能检测到电压差，所以，这种接法是PNP接法，24v对比0v是高电平，PNP接法，高电平有效。

同一个PLC的PNP接法，高电平输入有效而公共端接到24V电源的24V上，意味着输入信号在 24v时是等势电位，没有电位差，只输入信号是0V时，才有电位差，PLC才能检测到输入信号，所以是NPN接法，低电平有效。

cmsg-020说明书
1.接近开关有两线制和三线制之区别，三线制接近开关又分为NPN 型和PNP型，它们的接线是不同的。

2.两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3.三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。

而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4.接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC 的数字量输入模块。

5.需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。

PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。

千万不要选错了。

6.两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。

三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

两线和三线接近开关的区别对于两线的接近开关,相当于一个开关,并且能够感应金属或非金属的接近,一般用的原理是霍尔效应.三线相当于有两个输出端,一个是常闭,一个是常开,有东西接近的时候,状态会发生变化,一般我们只用到一端就可以了.对于后级的处理一般带有差分式放大器,以改进其波形,使其为阶跃波.两线的电压降比三线大的多,所以使用的时候要注意负载的最小开启电压是多少,两线的开关使用时必须经过负载,不然开关会短路烧掉. 接近开关里面是一个磁敏电阻,当它接近金属电阻阻值就变小导通两线的回路中必须带它允许电流的负载后,才接到电源中去,绝对不允许不带负载接电源.三线的两线接电源,一线输出,分NPN型和PNP型两种,NPN型输出低电平,PNP型输出高电平.我所在的化工厂既有两线制,也有三线制开关,还有四线制开关.其中的四线制开关作为输入点进入到西门子PLC的DI卡,参与到逻辑中去.三线接近开关需要电源支持,输出是有源信号其实一般近接里面都是由一个金属感应头加内部电路,那些三极管不过是用来放大和输出高低电平(NPN管低电平;PNP管,高电平).所以人常说是NPN型还是PNP型.接近开关是无触点感应开关,是理想的电子开关传感器.当金属检测体接近开关的感应区域,能无接触,无压力,无火花,迅速发出电气指令,准确反应出运动机构的位置和行程,即使用于一般的行程控制,其定位精度,操作频率,使用寿命,安装调整的方便性和对恶劣环境的适用能力,是一般机械式行程开关所不能相比的.两线制接近开关内部是感应二极管,三线制接近开关内部是感应三极管.两线制接近开关有残余电压和漏电流大的缺点.三线制接近开关分为NPN和PNP两种,应用比较广泛.我用过两种接近开关:三线的为二根接DC24V电源,另外一根为信号线.二线的则是根接DC24V电源正,另一根为信号线.至于内部是否为楼上所说为感应二极管或三极管就不清楚了.两线的回路中必须带它允许电流的负载后,才接到电源中去,绝对不允许不带负载接电源.三线的两线接电源,一线输出,分NPN型和PNP型两种,NPN型输出低电平,PNP型输出高电平.对于两线的接近开关,相当于一个开关,并且能够感应金属或非金属的接近,一般用的原理是霍尔效应.三线相当于有两个输出端,一个是常闭,一个是常开,有东西接近的时候,状态会发生变化,一般我们只用到一端就可以了.两线的回路中必须带它允许电流的负载后,才接到电源中去,绝对不允许不带负载接电源.三线的两线接电源,一线输出,分NPN型和PNP型两种,NPN型输出低电平,PNP型输出高电平一般现场用2线制接近开关接线方便,用三线制接线时分NPN和PNP两种,且三线制接近开关漏电流较小,但一般三线制接近开关价钱也要相对贵一些三线相当于有两个输出端,一个是常闭,一个是常开,有东西接近的时候,状态会发生变化,我们只用到一端就可以了二线的回路中必须带它允许电流的负载后,才接到电源中去,绝对不允许不带负载接电源.黑色是信号线。

接近开关怎么区分常开常闭？各有什么作用？接近开关有两线制和三线制。

三线制接近开关分为NPN型和PNP型，接线不同。

三线接近开关接线：红色(棕色)线接电源正极;蓝色导线连接到0电源V端子;黄(黑)线为信号线，应连接至负载。

负载的另一端连接如下：对于负载的另端：NPN型接近开关，应连接到电源的正端;PNP型接近开关应接受0V端的电源。

接近开关怎么区分常开常闭?各有什么作用?一、如何区分接近开关 1.当接近开关不动作时(感应部分未堵塞)，它断开，当接近开关动作时(传感部分堵塞)，闭合。

常开意味着信号输出线在正常情况下断开，无信号输出，并且仅在感测到物体时闭合。

这是常开三线DC24V感应PNP型：棕色连接至+24V，蓝色连接至0V。

数字万用表直流电压范围的黑红色表笔，0V。

万用表有24V常闭和24V常开。

PNP是有区别的。

PNP信号接近开关的电路图如下：从图中可以看出，PNP 信号属于下拉电阻负载，因此其公共端子(即COM端子)为负极，所以采集信号时要连接的线路为信号线和电源负极。

区分方法：使用开关电源接近开关电源。

当传感范围内没有要测量的物体时，使用万用表测量信号线和电源负极之间的电压。

如果此时电压为0，则当传感范围内有物体需要测量时，电压约为24V(绝对值)PNP常开信号。

2.当接近开关不动作时(感应部分未屏蔽)，接近开关闭合，当接近开关动作时(传感部分已屏蔽)，它断开。

常闭是指信号输出线在正常情况下闭合，并连续输出信号。

当它感应到物体时，它会断开并关闭信号。

这是常闭NPN区别。

NPN信号接近开关的电路图如下：从图中可以看出，NPN信号属于上拉电阻负载，所以它的公共端子(即COM端子)是电源的正极，所以采集信号时要连接的线路是信号线和电源的正极。

区分方法：使用开关电源接近开关电源。

当传感范围内没有要测量的物体时，使用万用表测量信号线和电源正极之间的电压。

如果此时电压为0，且传感范围内有物体需要测量，电压约为24V(绝对值)，则开关为NPN常开信号二、接近开关常开和常闭功能因为有些场合需要常开触点，有些场合需要常闭触点，例如启动按钮常开，停止按钮常闭。

接近开关常见类型及工作原理接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（pic）装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

在各类开关中，有一种对接近它物件有感知”能力的元件一一位移传感器。

利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。

当有物体移向接近开关，并接近到一定距离时，位移传感器才有感知”，开关才会动作。

通常把这个距离叫检出距离”但不同的接近开关检出距离也不同。

有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。

不同的接近开关，对检测对象的响应能力是不同的。

这种响应特性被称为响应频率”。

因为位移传感器可以根据不同的原理和不同的方法做成，而不同的位移传感器对物体的感知”方法也不同，所以常见的接近开关有以下几种：无源接近开关这种开关不需要电源，通过磁力感应控制开关的闭合状态。

当磁或者铁质触发器靠近开关磁场时，和开关内部磁力作用控制闭合。

特点：不需要电源，非接触式，免维护，环保。

涡流式接近开关这种开关有时也叫电感式接近开关。

两线/三线接近开关的区别和应用两线两线接近开关接近开关和三线三线接近开关应用区别:1、三线接近开关为二根线接DC24V电源,另一根为信号线；二线接近开关一根线接DC24V电源正，另一根为信号线。

两线的回路中必须带它允许电流的负载后，才接到电源中去。

2、三线接近开关维护时需要校线，较两线接近开关接线麻烦。

3、两线接近开关比三线接近开关漏电流大，抗干扰性能不如三线接近开关。

如何选用不同类型的接近开关在一般的工业生产场所，通常都选用对环境要求条件较低的涡流式接近开关和电容式接近开关。

1、当被测物件是导电物体或可以固定在一块金属物上的物体时，一般都选用涡流式接近开关。

因为它的回应频率高、抗环境干扰性能好、应用范围广、价格较低。

2、若所测物件是非金属（或金属）、液位元高度、粉状物高度、塑胶、烟草等，则应选用电容式接近开关。

电容式接近开关的回应频率低、稳定性好。

安装时应考虑环境因素的影响。

1、若被测物为导磁材料或者为了区别和它在一同运动的物体而把磁钢埋在被测物体内时，应选用价格最低的霍尔接近开关。

2、在环境条件比较好、无粉尘污染的场合，可采用光电接近开关。

光电接近开关工作时对被测物件几乎无任何影响。

因此，在要求较高的传真机上，在烟草机械上都被广泛地使用。

3、在防盗系统中，自动门通常使用热释电接近开关、超声波接近开关、微波接近开关。

有时为了提高识别的可靠性，上述几种接近开关往往被复合使用。

无论选用哪种接近开关，都应注意对工作电压、负载电流、回应频率、检测距离等各项指标的要求。

选择接近开关需要明确的技术参数1、接近开关使用电压2、接近开关输出状态（为常闭或常开）3、三线接近开关为NPN型或PNP型4、接近开关外径5、接近开关为埋入式或非埋入式的6、接近开关感应距离要大小7、现场被测物和环境条件决定适用涡流式接近开关、电容式接近开关或是霍尔接近开关。

中文资料：接近开关的分类1．两线制接近开关两线制接近开关安装简单,接线方便,应用比较普遍,但却有残余电压和漏电流大的缺点。

2．直流三线式直流三线式接近开关的输出型有ＮＰＮ和ＰＮＰ两种,70年代日本产品绝大多数是ＮＰＮ输出,西欧各国ＮＰＮ、ＰＮＰ两种输出型都有。

ＰＮＰ输出接近开关一样应用在ＰＬＣ或运算机作为操纵指令较多,ＮＰＮ输出接近开关用于操纵直流继电器较多,在实际应用中要依照操纵电路的特性进行选择其输出型式。

3．光电式接近开关光电式接近开关由发光头、接收光及操纵器三部份组成,其中操纵器又由光电接收环节、抗干扰环节、放大环节、功率输出、工作指示和爱惜电路等几部份组成。

其工作原理是通过反射光转变转化为电信号,发光器(发光头)由集成电路组成振荡器,振荡频率被调制成红外光,接收头中的光敏三极管接收红外线脉冲调制信号,当光路遮断或畅通时,光敏三极管呈截止或导通两种状态,用电感Ｌ和电容Ｃ作为并联谐振回路,作为接收管的负载,由于Ｌ、Ｃ对稳固的直流呈现低阻抗,对调制脉冲呈现高阻抗,再通过电容的隔离,就能够够选出所需的调制脉冲信号,通过集成交流放大,其选通门而阻断了杂散和噪声干扰,选出信号再通过功率放大器输出,实现开、关操纵。

光电式接近开关普遍应用于自动计数、平安爱惜、自动报警和限位操纵等方面。

4．超声波接近开关压电陶瓷超声波接近开关由超声波发射装置和同意装置组成,超声波发射装置和同意装置是一种新型换能器件,要紧用于40～100ｋＨｚ超声波发射和接收间的能量转换,该器件具有良好的温度特性,耐冲振等特点,用它制造的限位装置比红外线光电开关和无线电遥控装置具有更大的优越性。

超声波接近开关能实现自动计数、液位、料位和水位操纵、卷取系统张力测量和操纵,和用于防盗和报警等装置中。

我国超声波接近开关一样应用在探伤、测距和防盗报警装置中,在定位、测距等应用仍较薄弱,而国外超声波接近开关应用愈来愈普遍,日本富士、德国西门子和美国Ａgestat等公司的产量逐年上升。

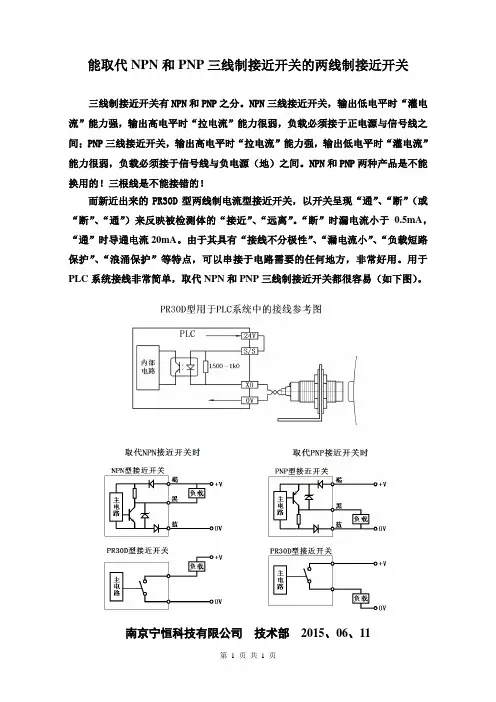

第 1 页 共 1 页 能取代NPN 和PNP 三线制接近开关的两线制接近开关
三线制接近开关有NPN 和PNP 之分。

NPN 三线接近开关，输出低电平时“灌电流”能力强，输出高电平时“拉电流”能力很弱，负载必须接于正电源与信号线之间；PNP 三线接近开关，输出高电平时“拉电流”能力强，输出低电平时“灌电流”能力很弱，负载必须接于信号线与负电源（地）之间。

NPN 和PNP 两种产品是不能换用的！三根线是不能接错的！
而新近出来的PR30D 型两线制电流型接近开关，以开关呈现“通”、“断”（或“断”、“通”）来反映被检测体的“接近”、“远离”。

“断”时漏电流小于0.5mA ，“通”时导通电流20mA 。

由于其具有“接线不分极性”、“漏电流小”、“负载短路保护”、“浪涌保护”等特点，可以串接于电路需要的任何地方，非常好用。

用于PLC 系统接线非常简单，取代NPN 和PNP 三线制接近开关都很容易（如下图）。

南京宁恒科技有限公司 技术部 2015、06、
11。

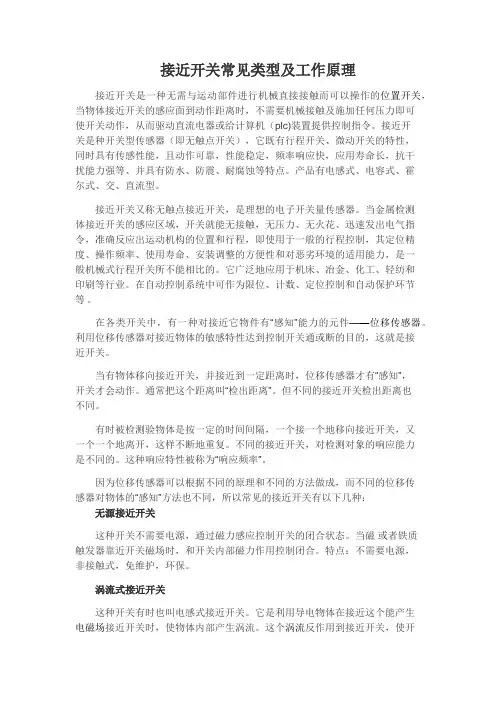

接近开关常见类型及工作原理接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。

在各类开关中，有一种对接近它物件有“感知”能力的元件——位移传感器。

利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，这就是接近开关。

当有物体移向接近开关，并接近到一定距离时，位移传感器才有“感知”，开关才会动作。

通常把这个距离叫“检出距离”。

但不同的接近开关检出距离也不同。

有时被检测验物体是按一定的时间间隔，一个接一个地移向接近开关，又一个一个地离开，这样不断地重复。

不同的接近开关，对检测对象的响应能力是不同的。

这种响应特性被称为“响应频率”。

因为位移传感器可以根据不同的原理和不同的方法做成，而不同的位移传感器对物体的“感知”方法也不同，所以常见的接近开关有以下几种：无源接近开关这种开关不需要电源，通过磁力感应控制开关的闭合状态。

当磁或者铁质触发器靠近开关磁场时，和开关内部磁力作用控制闭合。

特点：不需要电源，非接触式，免维护，环保。

涡流式接近开关这种开关有时也叫电感式接近开关。

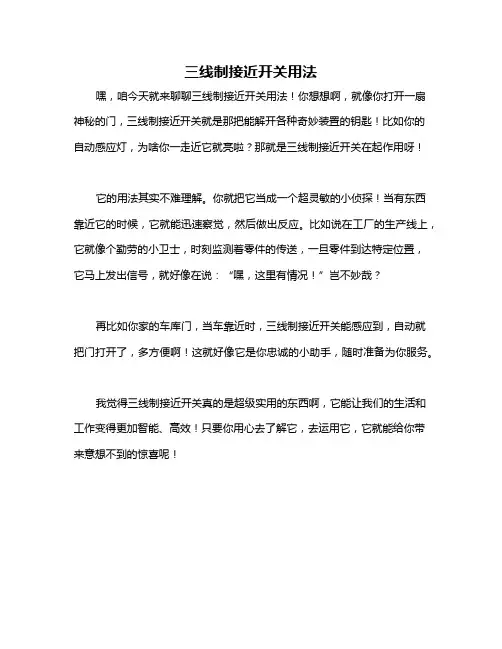

三线制接近开关用法
嘿，咱今天就来聊聊三线制接近开关用法！你想想啊，就像你打开一扇神秘的门，三线制接近开关就是那把能解开各种奇妙装置的钥匙！比如你的自动感应灯，为啥你一走近它就亮啦？那就是三线制接近开关在起作用呀！
它的用法其实不难理解。

你就把它当成一个超灵敏的小侦探！当有东西靠近它的时候，它就能迅速察觉，然后做出反应。

比如说在工厂的生产线上，它就像个勤劳的小卫士，时刻监测着零件的传送，一旦零件到达特定位置，它马上发出信号，就好像在说：“嘿，这里有情况！”岂不妙哉？
再比如你家的车库门，当车靠近时，三线制接近开关能感应到，自动就把门打开了，多方便啊！这就好像它是你忠诚的小助手，随时准备为你服务。

我觉得三线制接近开关真的是超级实用的东西啊，它能让我们的生活和工作变得更加智能、高效！只要你用心去了解它，去运用它，它就能给你带来意想不到的惊喜呢！。

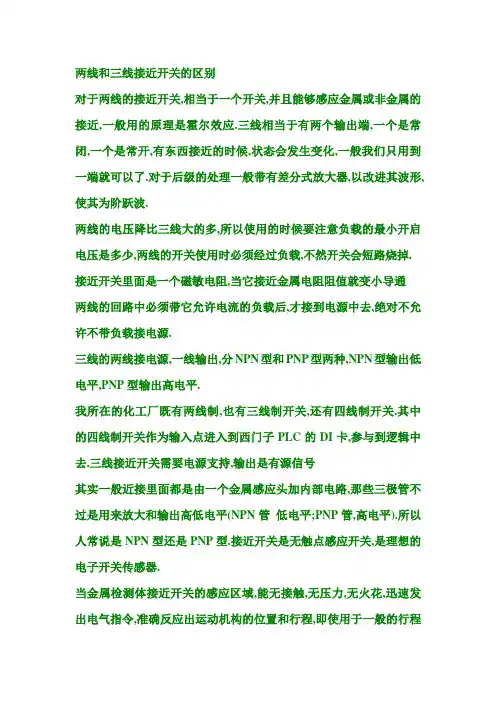

两线和三线接近开关的区别对于两线的接近开关,相当于一个开关,并且能够感应金属或非金属的接近,一般用的原理是霍尔效应.三线相当于有两个输出端,一个是常闭,一个是常开,有东西接近的时候,状态会发生变化,一般我们只用到一端就可以了.对于后级的处理一般带有差分式放大器,以改进其波形,使其为阶跃波.两线的电压降比三线大的多，所以使用的时候要注意负载的最小开启电压是多少，两线的开关使用时必须经过负载，不然开关会短路烧掉。

接近开关里面是一个磁敏电阻，当它接近金属电阻阻值就变小导通两线的回路中必须带它允许电流的负载后，才接到电源中去，绝对不允许不带负载接电源。

三线的两线接电源，一线输出，分NPN型和PNP型两种，NPN型输出低电平，PNP型输出高电平。

我所在的化工厂既有两线制，也有三线制开关，还有四线制开关。

其中的四线制开关作为输入点进入到西门子PLC的DI卡，参与到逻辑中去。

三线接近开关需要电源支持，输出是有源信号其实一般近接里面都是由一个金属感应头加内部电路，那些三极管不过是用来放大和输出高低电平（NPN管低电平；PNP管，高电平）。

所以人常说是NPN型还是PNP型。

接近开关是无触点感应开关，是理想的电子开关传感器。

当金属检测体接近开关的感应区域，能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

两线制接近开关内部是感应二极管，三线制接近开关内部是感应三极管。

两线制接近开关有残余电压和漏电流大的缺点。

三线制接近开关分为NPN 和PNP两种，应用比较广泛。

我用过两种接近开关:三线的为二根接DC24V电源,另外一根为信号线。

二线的则是根接DC24V电源正，另一根为信号线。

至于内部是否为楼上所说为感应二极管或三极管就不清楚了。

两线的回路中必须带它允许电流的负载后，才接到电源中去，绝对不允许不带负载接电源。

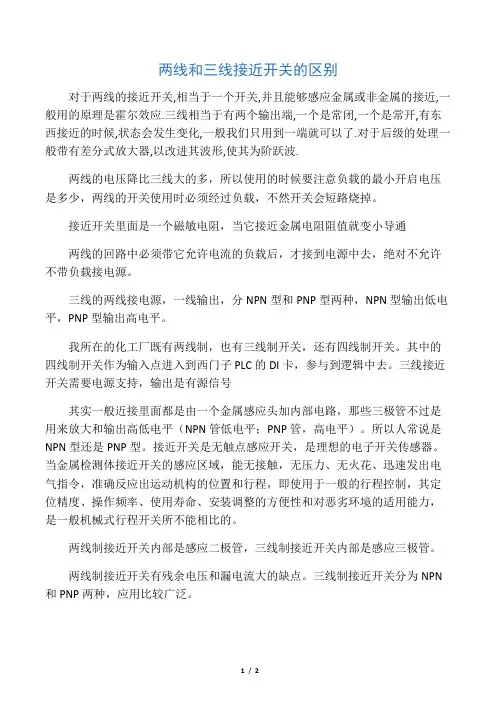

两线制接近开关和三线制接近开关的区别对于两线的接近开关,相当于一个开关,并且能够感应金属或非金属的接近,一般用的原理是霍尔效应.三线相当于有两个输出端,一个是常闭,一个是常开,有东西接近的时候,状态会发生变化,一般我们只用到一端就可以了.对于后级的处理一般带有差分式放大器,以改进其波形,使其为阶跃波. 两线的电压降比三线大的多，所以使用的时候要注意负载的最小开启电压是多少，两线的开关使用时必须经过负载（信号灯、继电器线圈或可编程控制器plc的数字量输入模块），不然开关会短路烧掉。

接近开关里面是一个磁敏电阻，当它接近金属电阻阻值就变小导通两线的回路中必须带它允许电流的负载后，才接到电源中去，绝对不允许不带负载接电源。

三线的两线接电源，一线输出，分NPN型和PNP型两种，NPN 型输出低电平，PNP型输出高电平。

我所在的工厂既有两线制，也有三线制开关，还有四线制开关。

其中的四线制开关作为输入点进入到西门子plc的DI卡，参与到逻辑中去。

三线接近开关需要电源支持，输出是有源信号。

其实一般近接里面都是由一个金属感应头加内部电路，那些三极管不过是用来放大和输出高低电平（NPN管低电平；PNP管，高电平）。

所以人常说是NPN型还是PNP型。

接近开关是无触点感应开关，是理想的电子开关传感器。

当金属检测体接近开关的感应区域，能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

两线制接近开关内部是感应二极管，三线制接近开关内部是感应三极管。

两线制接近开关有残余电压和漏电流大的缺点。

三线制接近开关分为NPN和PNP两种，应用比较广泛。

我用过两种接近开关:三线的为二根接DC24V电源,另外一根为信号线。

二线的则是根接DC24V 电源正，另一根为信号线。

至于内部是否为楼上所说为感应二极管或三极管就不清楚了。

接近开关的知识bk（black）黑色：一般为输出线，输出为常开。

bn（brown）棕色：一般为电源线，接电源正极。

bu（blue）蓝色：一般为电源线，接电源负极。

wh（white）白色：一般为输出线，输出为常闭。

npn：黑色一端接负载，负载另外一端接电源正极。

（输出低电平）pnp：黑色一端接负载，负载另外一端接电源负极。

（输出高电平））接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

请见下图所示：2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。

而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP 型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。

PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。

千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。

三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。

接近开关有两线制和三线制之区别zt
1）接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。

2）两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。

3）三线制接近开关的接线：红（棕）线接电源正端；蓝线接电源0V端；黄（黑）线为信号，应接负载。

而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。

4）接近开关的负载可以是信号灯、继电器线圈或可编程控制器PLC的数字量输入模块。

5）需要特别注意接到PLC数字输入模块的三线制接近开关的型式选择。

PLC数字量输入模块一般可分为两类：一类的公共输入端为电源0V，电流从输入模块流出（日本模式），此时，一定要选用NPN型接近开关；另一类的公共输入端为电源正端，电流流入输入模块，即阱式输入（欧洲模式），此时，一定要选用PNP型接近开关。

千万不要选错了。

6）两线制接近开关受工作条件的限制，导通时开关本身产生一定压降，截止时又有一定的剩余电流流过，选用时应予考虑。

三线制接近开关虽多了一根线，但不受剩余电流之类不利因素的困扰，工作更为可靠。

7）有的厂商将接近开关的“常开”和“常闭”信号同时引出，或增加其它功能，此种情况，请按产品说明书具体接线。

接近开关三线和两线区别是什么？
接近开关应用在工业上非常普遍，以接线方式来看，有两线制的也有三线制。

以它的工作原理来看有电容式、电感式、霍尔式、光电式、涡流式等几类。

其实想简单点，就是个开关没有多么复杂。

接近开关三线制跟两线制有什么区别？先看看它们的接线图。

两线制的接近开关接线图
因为三线制的接近开关可能是NPN型或PNP型的，因此接线有所区别。

三线制接近开关NPN型接线图
三线制接近开关PNP型接线图
通过上面的接线图对比，明显在接线方面不同，这也是最主要的。

对于两线制接近开关的接线，线的颜色分别是棕（褐）跟蓝。

只要把棕（褐）线接负载就可以。

再根据接近开关匹配相应的检测对象物质，接近开关就会进行无触点动作。

三线制接近开关在两线制基础上多了跟信号线，此信号线的颜色为（黑或黄），接负载。

以上图三线制接线为例，那么（棕/红）线为正，蓝线为负。

用个最简单的方法判断它是NPN型还是PNP型或是常开触点还是常闭触点。

给三线制接24v直流电源，注意极性。

再找个跟此接近开关匹配的检测对象物质接近开关能动作。

第一，在接近开关接通电源情况下，用万用表分别测量信号线跟正极之间的电压和信号线跟负极之间的电压。

如果信号线跟正极或负极之间都没电压则为常开触点，反之为常闭触点。

第二，把接近开关靠近检测对象物质，再用万用表测量信号线跟正极或负极之间的电压。

如果信号线跟正极之间有电压则为NPN型的接近开关，如果信号线跟负极之间有电压则为PNP型接近开关。

二线三线四线制接近开关的接线及应用
PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

NPN输出是低电平0，PNP输出的是高电平1。

你也可以理解为，PNP型输出高电平，信号线和
电源正极端连接。

NPN输出低电平，信号线和电源负极端连接。

另外，NPN和PNP又分为常开常闭型。

PNP与NPN型传感器（开关型）共分为六类：
1、NPN-NO（常开型）
2、NPN-NC（常闭型）
3、NPN-NC+NO（常开、常闭共有型）
4、PNP-NO（常开型）
5、PNP-NC（常闭型）
6、PNP-NC+NO（常开、常闭共有型）
接近开关有二线制，三线制，四线制，又分直流和交流。

二线，三线制的接线
二线的
三线制
三线制电路图解
二线制就是和负载串联，三线制的一般是棕色线接正极，兰色线接负极，黑色或者黄色线是信号线，接负载。

比如说是NPN型：输出低电平，棕正兰负黑色接负载，负载出线接正极，PNP型相反。

四线制的比较少见
四线制
棕正兰负，有两条信号线，一黑一白。

一般都是：黑和白一根是常开点，一根是常闭点返回信号
感应开关上面都有接线图的
一般黑的是常开信号线，白色的是常闭信号线，具体依说明书为准。

接近开关三线和两线区别？用图解释最好？接近开关三线与两线的区别?用图解最好?答：常开接近开关分为电感式、电容式两种。

其中电感式的接近物大都为金属，电容式接近开关比较杂，只要是物体都能改变其电容的变化而有信号输出。

常用接近开关的型状分二种，一种为方块型，另一种为圆型。

圆型根据直径又分为M8 M10 M12M18 M22 M30。

输出形式分为NPN常开，NPN常闭，PNP常开，PNp常闭。

直流二线型常开，交流二线型常开，交流二线型常闭。

感应动作距离可分5、8、10、15、20、25、35、40mm。

输出电流分为50mA、100mA、150mA、200mA、300mA五种。

例如；直流电感式接近开关，直径M10 NPN常开检测距离4mm，最大输出电流为200mA。

直流二线三线型的接近开关的动态输入电压范围较宽，从DC12V~DC36V均可以可靠工作。

直流二线制的接近开关，（褐色）为输出接直流继电器再接到DC 电源正极，（蓝色）为0V输入端，也可以串接直流继电器，不过它们的二根线上只能接一只直流继电器。

三线式的接近感应开关有三种颜色，无论是NPN或PNP（棕色）为DC电源的输入端，（黑色）为输出电流端，（蓝色）为0V输入端子，这里需要注意的是NPN型输出串接一只直流继电器后要与棕色正极联接，PNP型的输出串接一只直流继电器后与蓝色0Ⅴ连接。

顺便说一下，直流继电器要与DC电源给定电压一致为好。

工控设备中常用交流二线制接近开关的AC大都为220V，在二根线中串联一只AC220Ⅴ微形继电器即可。

以上个人看法，难免只言片语，望广大阅者批评指正，在此谢过！希望对提问者或类似的初学者有一点参考价值。

知足常乐2018.1.16魔都。
