editflow微波固体流量计应用举例及装置[整理]

EDITFLOW微波固体流量计武汉正元自动化仪表工程有限公司EDITFLOW微波固体流量计应用领域及组成：EDITFLOW微波在线流量检测系统，是在冶金、食品<包括饲料）、木材、纸品加工、建材、化工、矿业、制药、能源等领域中对固体粉末状物料流量进行测定。

这一系统包括一个微波探头和一个触屏主机控制器。

b5E2RGbCAPEDITFLOW微波固体流量计主要应用范围：ü 可进行粉末状物体流量的检测ü 可测试是否有物体通过ü 可测定物体是否流通ü 可在罐状器中测定物体水平面ü 可对灰尘进行探测ü 可对所有粉尘状物体进行检测，例如：沙，石膏，木屑/工艺木片，水泥，煤烨/褐焦炭粉，面粉，碳酸钙粉末，滑石粉，碎石料，石灰粉，石灰石粉……p1EanqFDPwü 可对自由落体式的传送方式测量ü 可对空气传送的方式测量ü ATEX型ü 测量流量范围可以从0.5kg/小时到几吨每小时ü 对横向和纵向的传送方式均可测量ü可适应浓度和颗粒大小的变化EDITFLOW微波固体流量计主要工作原理：微波探头以5mw的功率发射一种24.125GHz的高频微波信号，当有物体通过时，会对微波信号形成一种反射，主机会根据发射和反射微波信号的变化量，经过计算得出被测物体的实际流量，并将数值显示在主机上，此数值可通过远程监控系统直接发送到位于法国总部的监控中心以便于生产商可对数据进行分析从而在设备发出数据异常警报时对设备进行远程校准调试。

DXDiTa9E3dEDITFLOW微波固体流量计系统组成与技术参数：EDITFLOW微波流量系统包含：♦微波探头<信号发射器）♦安装支架♦专用数据线♦触屏式人机界面♦变压系统♦连续数据存储器♦远程分析校准装置♦消音装置<低流量测定专用）EDITFLOW微波探头<信号发射器）技术参数：♦工作电压：24V/DC ±10%♦工作电流：≤450mA♦信号输出：4-20mA♦使用环境：管道外-10℃－+55℃，管道内-10℃－+60℃<可根据客户需求升至+100℃）♦管内压力：100mBar(可增加）♦外壳防护等级：IP65♦外壳材质：铝合金和不锈钢♦外形尺寸：185mm*115mm*90mm♦测量精度：1%EDITFLOW微波固体流量计产品型号:1、EDIT FLOW固体流量计一般测量标准型和ATEX型均包含：传感器，电子显示仪，安装支架2、EDIT DUAL FLOW大流量测定在管道截面＞200mm的情况下标准型和ATEX型均包含：两个或两个以上传感器，一个电子显示仪，多个支架RTCrpUDGiT3、EDIT MINI FLOW小流量测定在被测物体流量较低的情况下标准型和ATEX型包含：一个传感器，一个电子显示仪，两个消音器4、EDIT FLOW NO FLOW流量开关探测是否有物体通过，管道是否流通，罐状容器中测定物体水平面。

微波流量计工作原理
微波流量计啊，你可以想象成是一个高级的“微波雷达”，专门用来数流动中的固体小颗粒。

它是这么工作的：
发微波信号：设备里面有个小装置，它会发出像手机信号那样的微波，不过频率更高，达到24GHz。

这些微波在管道周围形成一个特殊的“检查区”。

颗粒玩“回声定位”：当管道里有粉末啊、小颗粒啊这些固体随着液体或气体嗖嗖地流过时，它们就像小鱼一样，把这些微波信号撞回去。

重点来了，因为这些颗粒是在动的，所以它们撞回来的微波，和原来的微波相比，频率会有一点点不同，这就叫做“多普勒效应”。

接收并解码“密信”：设备不光能发信号，还能接收到这些回弹的微波。

它就像个侦探一样，通过分析这些微波的频率变化，就能知道里面有多少颗粒在跑，跑得多快。

算算总量：知道了颗粒的数量和速度，设备就能算出到底有多少固体物质通过了这个管道。

这就好比数一数一分钟内有多少辆车通过收费站，只不过这里数的是看不见的小颗粒。

告诉你结果：最后，设备把这些计算好的流量信息显示出来，人们一看就知道管道里固体流量的情况，方便调整生产或者监控质量。

整个过程就像是在管道里装了个无形的计数器，悄无声息地就把固体流动的“秘密”给揭示出来了。

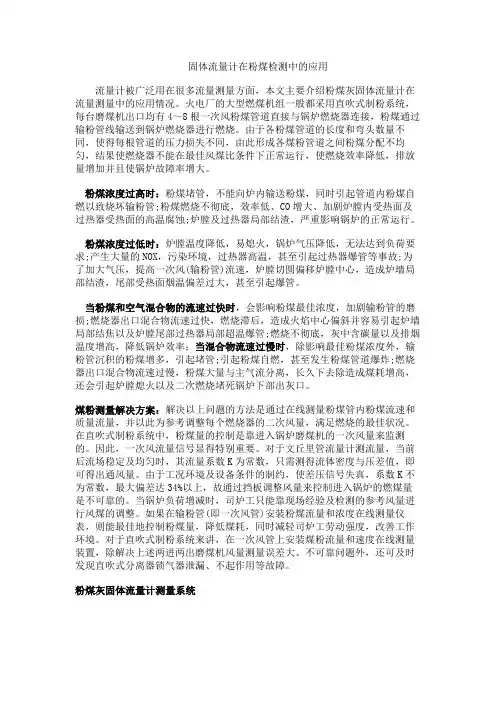

固体流量计在粉煤检测中的应用流量计被广泛用在很多流量测量方面，本文主要介绍粉煤灰固体流量计在流量测量中的应用情况。

火电厂的大型燃煤机组一般都采用直吹式制粉系统，每台磨煤机出口均有4～8根一次风粉煤管道直接与锅炉燃烧器连接，粉煤通过输粉管线输送到锅炉燃烧器进行燃烧。

由于各粉煤管道的长度和弯头数量不同，使得每根管道的压力损失不同，由此形成各煤粉管道之间粉煤分配不均匀，结果使燃烧器不能在最佳风煤比条件下正常运行，使燃烧效率降低，排放量增加并且使锅炉故障率增大。

粉煤浓度过高时：粉煤堵管，不能向炉内输送粉煤，同时引起管道内粉煤自燃以致烧坏输粉管;粉煤燃烧不彻底，效率低、CO增大、加剧炉膛内受热面及过热器受热面的高温腐蚀;炉膛及过热器局部结渣，严重影响锅炉的正常运行。

粉煤浓度过低时：炉膛温度降低，易熄火，锅炉气压降低，无法达到负荷要求;产生大量的NOX，污染环境，过热器高温，甚至引起过热器爆管等事故;为了加大气压，提高一次风(输粉管)流速，炉膛切圆偏移炉膛中心，造成炉墙局部结渣，尾部受热面烟温偏差过大，甚至引起爆管。

当粉煤和空气混合物的流速过快时，会影响粉煤最佳浓度，加剧输粉管的磨损;燃烧器出口混合物流速过快，燃烧滞后，造成火焰中心偏斜并容易引起炉墙局部结焦以及炉膛尾部过热器局部超温爆管;燃烧不彻底，灰中含碳量以及排烟温度增高，降低锅炉效率；当混合物流速过慢时，除影响最佳粉煤浓度外，输粉管沉积的粉煤增多，引起堵管;引起粉煤自燃，甚至发生粉煤管道爆炸;燃烧器出口混合物流速过慢，粉煤大量与主气流分离，长久下去除造成煤耗增高，还会引起炉膛熄火以及二次燃烧堵死锅炉下部出灰口。

煤粉测量解决方案：解决以上问题的方法是通过在线测量粉煤管内粉煤流速和质量流量，并以此为参考调整每个燃烧器的二次风量，满足燃烧的最佳状况。

在直吹式制粉系统中，粉煤量的控制是靠进入锅炉磨煤机的一次风量来监测的。

因此，一次风流量信号显得特别重要。

对于文丘里管流量计测流量，当前后流场稳定及均匀时，其流量系数K为常数，只需测得流体密度与压差值，即可得出通风量。

LFD型固体流量计使用说明书上海青浦县流量计厂上海哲久仪器仪表厂感谢你选择本厂的产品和服务在使用产品前请仔细阅读说明书目录一、总论------------------------------------------------------------- 11.概述--------------------------------------------------------------------12.主要技术规范---------------------------------------------------------13.主要特点---------------------------------------------------------------5二、工作原理--------------------------------------------------------7三、流量机结构-----------------------------------------------------9四. 安装------------------------------------------------------------- 11五. 调整------------------------------------------------------------ 141.调整前的准备--------------------------------------------------------142.水平调整--------------------------------------------------------------153.静态校验-------------------------------------------------------------164.动态标定--------------------------------------------------------------18 六流程计的使用和维护----------------------------------------- 25七. 型号编制说明------------------------------------------------ 28八. 开箱与附件--------------------------------------------------- 29九. 订货须知----------------------------------------------------- 29一总论1·概述冲量式固体流量计是一种基于动量原理来测量自由下落的粉粒状介质的流量计.它把被测介质冲量引起的力和物料在检测板上向下滑动时所产生的力转换成与瞬时重量成正比的标准直流电信号(0~10mA或4-20mA)。
