质量流量计的结构和原理

质量流量计的结构和工作原理可以概括为以下几点:

一、结构

质量流量计主要由测量管、流量传感器、温度传感器、控制回路等部分组成。

二、工作原理

1. 热量脉冲法

向流体传输微小的热量脉冲,检测上下游温度变化,计算热容和流速。

2. 冷热线法

一个探头加热,一个探头测量上下游温差,结合热容计算质量流率。

3. 波束法

传感器发射声波或微波穿过管道,根据传播时间计算流速。

4. 测温法

在管道设置温度探头,流体吸热使温度改变,测量时间计算流量。

5. 冲量法

设置具有惯性的击块,流体冲击产生力移动击块,计算流量。

三、计算流程

1. 测量过程参数:密度、温度、压力、波束传播时间等。

2. 将各参数输入计算机控制回路。

3. 通过特定算法计算获得质量流量值。

4. 显示或输出质量流量结果。

四、特点

测量准确、响应快、可靠性高、使用寿命长。

通过以上结构和原理,质量流量计实现了对流体流量准确的测定,具有重要的工业应用价值。

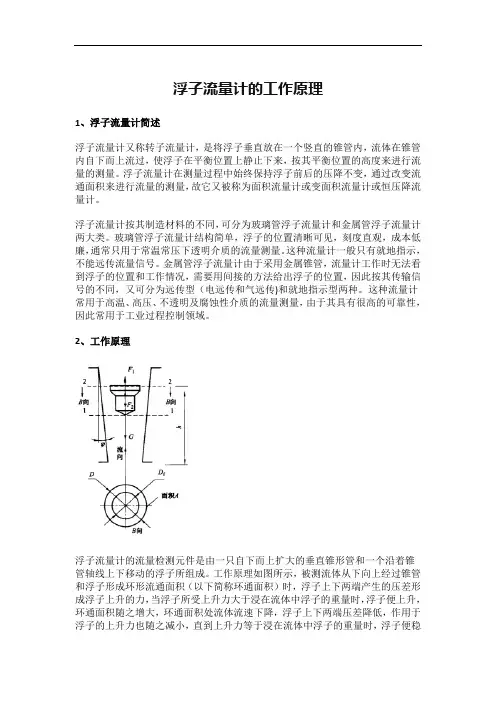

浮子流量计的工作原理

1、浮子流量计简述

浮子流量计又称转子流量计，是将浮子垂直放在一个竖直的锥管内，流体在锥管内自下而上流过，使浮子在平衡位置上静止下来，按其平衡位置的高度来进行流量的测量。浮子流量计在测量过程中始终保持浮子前后的压降不变，通过改变流通面积来进行流量的测量，故它又被称为面积流量计或变面积流量计或恒压降流量计。

浮子流量计按其制造材料的不同，可分为玻璃管浮子流量计和金属管浮子流量计两大类。玻璃管浮子流量计结构简单，浮子的位置清晰可见，刻度直观，成本低廉，通常只用于常温常压下透明介质的流量测量。这种流量计一般只有就地指示，不能远传流量信号。金属管浮子流量计由于采用金属锥管，流量计工作时无法看到浮子的位置和工作情况，需要用间接的方法给出浮子的位置，因此按其传输信号的不同，又可分为远传型（电远传和气远传)和就地指示型两种。这种流量计常用于高温、高压、不透明及腐蚀性介质的流量测量，由于其具有很高的可靠性，因此常用于工业过程控制领域。

2、工作原理

浮子流量计的流量检测元件是由一只自下而上扩大的垂直锥形管和一个沿着锥管轴线上下移动的浮子所组成。工作原理如图所示，被测流体从下向上经过锥管和浮子形成环形流通面积（以下简称环通面积）时，浮子上下两端产生的压差形成浮子上升的力，当浮子所受上升力大于浸在流体中浮子的重量时，浮子便上升，环通面积随之增大，环通面积处流体流速下降，浮子上下两端压差降低，作用于浮子的上升力也随之减小，直到上升力等于浸在流体中浮子的重量时，浮子便稳

定在某一高度。浮子在锥管中的高度和通过的流量有一一对应的关系。浮子流量计的体积流量公式为

式中，α——浮子流量计的流量系数﹔

Df——零刻度处锥管的内径﹔

h———浮子高度﹔

φ——锥管的锥角﹔

Vf-—浮子的体积，m3;

ρf———流体的密度，kg/ m3;

ρf——浮子密度，kg/m3;

Af--—浮子最大迎流面积，m2

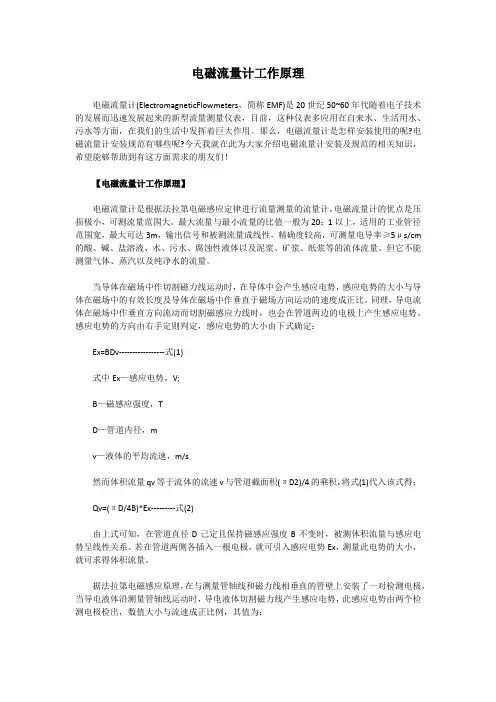

电磁流量计工作原理

电磁流量计(ElectromagneticFlowmeters，简称EMF)是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表，目前，这种仪表多应用在自来水、生活用水、污水等方面，在我们的生活中发挥着巨大作用。那么，电磁流量计是怎样安装使用的呢?电磁流量计安装规范有哪些呢?今天我就在此为大家介绍电磁流量计安装及规范的相关知识，希望能够帮助到有这方面需求的朋友们！

【电磁流量计工作原理】

电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损极小，可测流量范围大。最大流量与最小流量的比值一般为20：1以上，适用的工业管径范围宽，最大可达3m，输出信号和被测流量成线性，精确度较高，可测量电导率≥5μs/cm的酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。但它不能测量气体、蒸汽以及纯净水的流量。

当导体在磁场中作切割磁力线运动时，在导体中会产生感应电势，感应电势的大小与导体在磁场中的有效长度及导体在磁场中作垂直于磁场方向运动的速度成正比。同理，导电流体在磁场中作垂直方向流动而切割磁感应力线时，也会在管道两边的电极上产生感应电势。感应电势的方向由右手定则判定，感应电势的大小由下式确定：

Ex=BDv-----------------式(1)

式中Ex—感应电势，V;

B—磁感应强度，T

D—管道内径，m

v—液体的平均流速，m/s

然而体积流量qv等于流体的流速v与管道截面积(πD2)/4的乘积，将式(1)代入该式得：

Qv=(πD/4B)*Ex---------式(2)

由上式可知，在管道直径D己定且保持磁感应强度B不变时，被测体积流量与感应电势呈线性关系。若在管道两侧各插入一根电极，就可引入感应电势Ex，测量此电势的大小，就可求得体积流量。

据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流速成正比例，其值为：

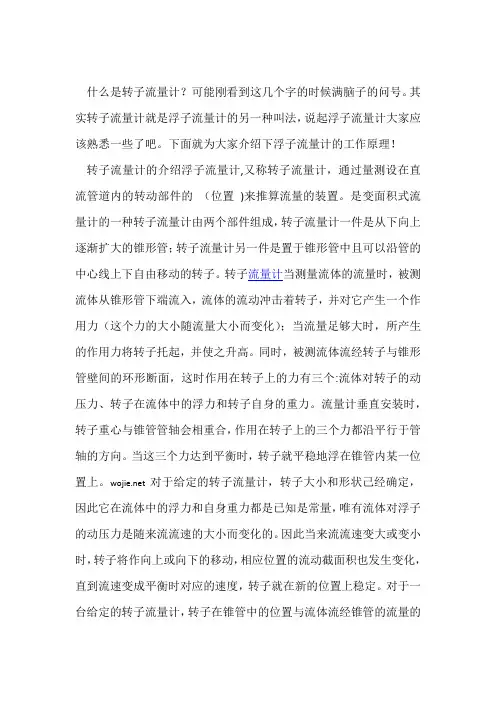

什么是转子流量计？可能刚看到这几个字的时候满脑子的问号。其实转子流量计就是浮子流量计的另一种叫法，说起浮子流量计大家应该熟悉一些了吧。下面就为大家介绍下浮子流量计的工作原理！

转子流量计的介绍浮子流量计,又称转子流量计，通过量测设在直流管道内的转动部件的 （位置 )来推算流量的装置。是变面积式流量计的一种转子流量计由两个部件组成，转子流量计一件是从下向上逐渐扩大的锥形管；转子流量计另一件是置于锥形管中且可以沿管的中心线上下自由移动的转子。转子流量计当测量流体的流量时，被测流体从锥形管下端流入，流体的流动冲击着转子，并对它产生一个作用力（这个力的大小随流量大小而变化）；当流量足够大时，所产生的作用力将转子托起，并使之升高。同时，被测流体流经转子与锥形管壁间的环形断面，这时作用在转子上的力有三个:流体对转子的动压力、转子在流体中的浮力和转子自身的重力。流量计垂直安装时，转子重心与锥管管轴会相重合，作用在转子上的三个力都沿平行于管轴的方向。当这三个力达到平衡时，转子就平稳地浮在锥管内某一位置上。对于给定的转子流量计，转子大小和形状己经确定，因此它在流体中的浮力和自身重力都是已知是常量，唯有流体对浮子的动压力是随来流流速的大小而变化的。因此当来流流速变大或变小时，转子将作向上或向下的移动，相应位置的流动截面积也发生变化，直到流速变成平衡时对应的速度，转子就在新的位置上稳定。对于一台给定的转子流量计，转子在锥管中的位置与流体流经锥管的流量的大小成一一对应关系。

为了使转子在在锥形管的中心线上下移动时不碰到管壁，通常采用两种方法：一种是在转子中心装有一根导向芯棒，以保持转子在锥形管的中心线作上下运动，另一种是在转子圆盘边缘开有一道道斜槽，当流体自下而上流过转子时，一面绕过转子，同时又穿过斜槽产生一反推力，使转子绕中心线不停地旋转，就可保持转子在工作时不致碰到管壁。转子流量计的转子材料可用不锈钢、铝、青铜等制成。
