场效应晶体管

主要内容1. 场效应管的结构、符号与工作原理2. 场效应管的工作状态和特性曲线3. 场效应管的基本特性4. 场效应管的电路模型5-4场效应晶体管场效应晶体管概述场效应管，简称FET(Field Effect Transistor)，主要特点：(a)输入电阻高，可达107~1015 。

(b)起导电作用的是多数（一种）载流子，又称为单极型晶体管。

(c)体积小、重量轻、耗电省。

(d)噪声低、热稳定性好、抗辐射能力强和制造工艺简单。

(e)在大规模集成电路制造中得到了广泛的应用。

场效应管按结构可分为：结型场效应管（JFET ）和绝缘栅型场效应管(MOSFET )；按工作原理可分为增强型和耗尽型。

场效应管的类型N 沟道P 沟道增强型耗尽型N 沟道P 沟道N 沟道P 沟道（耗尽型）FET场效应管JFET 结型MOSFET绝缘栅型(IGFET)场效应管的电路符号MOSFET 符号增强型耗尽型GS D SG D P 沟道G S DN 沟道GS D U GS =0时，没有漏极电流，U GS =0时，有漏极电流，U GS 高电平导通U GS 低电平导通需要加负的夹断电压U GS(off)才能关闭，高于夹断电压U GS(off)则导通而只在U GS >0时，能导通，低于开启电压U GS(th)截止5-4-1 场效应管结构、符号与工作原理1.场效应管基本结构图5-2-22沟道绝缘栅型场效应管的基本结构与电路符号图N 沟道绝缘栅型场效应管的基本结构与电路符号沟道绝缘栅型场效应管的基本结构与电路符号场效应管与三极管的三个电极的对应关系：栅极g--基极b 源极s--发射极e 漏极d--集电极c 夹在两个PN结中间的区域称为导电沟道（简称沟道）。

=0时是否存在导电沟道是增强型和耗尽型的基本区别。

22例5-10在Multisim 中用IV 分析仪测试理想绝缘栅型场效应管如图5-4-3所示，改变V GS ，观察电压V DS 与i D 之间的关系。

场效应晶体管中英文介绍（field-effect transistor，缩写：FET）场效应晶体管是一种通过电场效应控制电流的电子元件。

它依靠电场去控制导电沟道形状，因此能控制半导体材料中某种类型载流子的沟道的导电性。

场效应晶体管有时被称为单极性晶体管，以它的单载流子型作用对比双极性晶体管（bipolar junction transistors，缩写：BJT）。

尽管由于半导体材料的限制，以及曾经双极性晶体管比场效应晶体管容易制造，场效应晶体管比双极性晶体管要晚造出，但场效应晶体管的概念却比双极性晶体管早。

历史场效应晶体管于1925年由Julius Edgar Lilienfeld和于1934年由Oskar Heil分别发明，但是实用的器件一直到1952年才被制造出来（结型场效应管，Junction-FET，JFET）。

1960年Dawan Kahng发明了金属氧化物半导体场效应晶体管（Metal-Oxide-Semiconductor Field-effect transistor, MOSFET），从而大部分代替了JFET，对电子行业的发展有着深远的意义。

基本信息场效应管是多数电荷载体的设备。

该装置由一个活跃的信道，通过该多数载流子，电子或空穴，从源到流向漏极。

源极和漏极端子导体被连接到半导体通过欧姆接触。

的通道的导电性的栅极和源极端子之间施加的电位是一个函数。

FET的三个端子是：源极（S），通过其中的多数载流子输入通道。

进入该通道，在S点的常规的电流被指定由IS。

漏极（D），通过其中的多数载流子离开的通道。

常规电流在D通道进入指定的ID。

漏源电压VDS。

栅极（G），调制的通道的导电性的端子。

通过施加电压至G，一个可以控制的ID。

场效应晶体管的类型在耗尽模式的FET下，漏和源可能被掺杂成不同类型至沟道。

或者在提高模式下的FET，它们可能被掺杂成相似类型。

场效应晶体管根据绝缘沟道和栅的不同方法而区分。

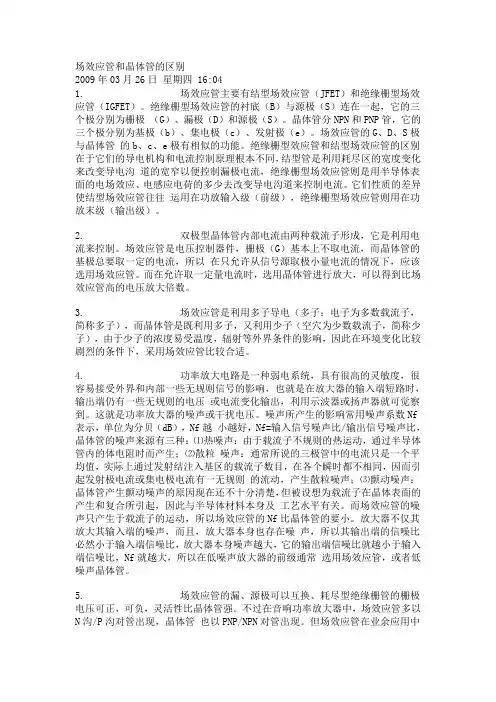

场效应管和晶体管的区别2009年03月26日星期四 16:041. 场效应管主要有结型场效应管（JFET）和绝缘栅型场效应管（IGFET）。

绝缘栅型场效应管的衬底（B）与源极（S）连在一起，它的三个极分别为栅极（G）、漏极（D）和源极（S）。

晶体管分NPN和PNP管，它的三个极分别为基极（b）、集电极（c）、发射极（e）。

场效应管的G、D、S极与晶体管的b、c、e极有相似的功能。

绝缘栅型效应管和结型场效应管的区别在于它们的导电机构和电流控制原理根本不同，结型管是利用耗尽区的宽度变化来改变导电沟道的宽窄以便控制漏极电流，绝缘栅型场效应管则是用半导体表面的电场效应、电感应电荷的多少去改变导电沟道来控制电流。

它们性质的差异使结型场效应管往往运用在功放输入级（前级），绝缘栅型场效应管则用在功放末级（输出级）。

2. 双极型晶体管内部电流由两种载流子形成，它是利用电流来控制。

场效应管是电压控制器件，栅极（G）基本上不取电流，而晶体管的基极总要取一定的电流，所以在只允许从信号源取极小量电流的情况下，应该选用场效应管。

而在允许取一定量电流时，选用晶体管进行放大，可以得到比场效应管高的电压放大倍数。

3. 场效应管是利用多子导电（多子：电子为多数载流子，简称多子），而晶体管是既利用多子，又利用少子（空穴为少数载流子，简称少子），由于少子的浓度易受温度，辐射等外界条件的影响，因此在环境变化比较剧烈的条件下，采用场效应管比较合适。

4. 功率放大电路是一种弱电系统，具有很高的灵敏度，很容易接受外界和内部一些无规则信号的影响，也就是在放大器的输入端短路时，输出端仍有一些无规则的电压或电流变化输出，利用示波器或扬声器就可觉察到。

这就是功率放大器的噪声或干扰电压。

噪声所产生的影响常用噪声系数Nf 表示，单位为分贝（dB），Nf越小越好，Nf=输入信号噪声比/输出信号噪声比，晶体管的噪声来源有三种：⑴热噪声：由于载流子不规则的热运动，通过半导体管内的体电阻时而产生；⑵散粒噪声：通常所说的三极管中的电流只是一个平均值，实际上通过发射结注入基区的载流子数目，在各个瞬时都不相同，因而引起发射极电流或集电极电流有一无规则的流动，产生散粒噪声；⑶颤动噪声：晶体管产生颤动噪声的原因现在还不十分清楚，但被设想为载流子在晶体表面的产生和复合所引起，因此与半导体材料本身及工艺水平有关。

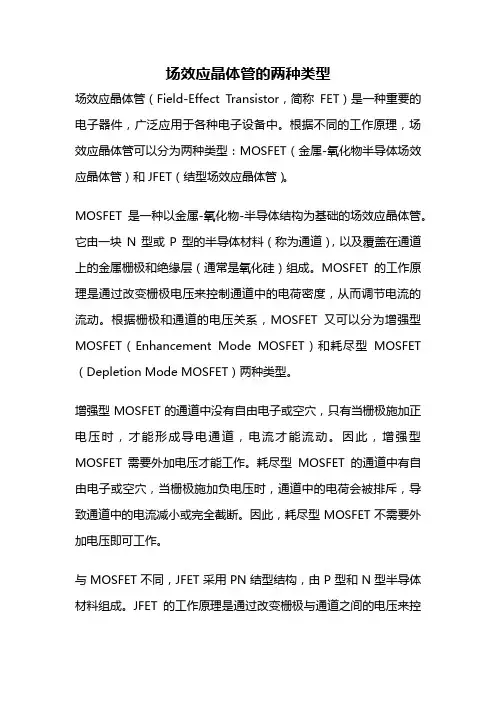

场效应晶体管的两种类型场效应晶体管（Field-Effect Transistor，简称FET）是一种重要的电子器件，广泛应用于各种电子设备中。

根据不同的工作原理，场效应晶体管可以分为两种类型：MOSFET（金属-氧化物半导体场效应晶体管）和JFET（结型场效应晶体管）。

MOSFET是一种以金属-氧化物-半导体结构为基础的场效应晶体管。

它由一块N型或P型的半导体材料（称为通道），以及覆盖在通道上的金属栅极和绝缘层（通常是氧化硅）组成。

MOSFET的工作原理是通过改变栅极电压来控制通道中的电荷密度，从而调节电流的流动。

根据栅极和通道的电压关系，MOSFET又可以分为增强型MOSFET（Enhancement Mode MOSFET）和耗尽型MOSFET （Depletion Mode MOSFET）两种类型。

增强型MOSFET的通道中没有自由电子或空穴，只有当栅极施加正电压时，才能形成导电通道，电流才能流动。

因此，增强型MOSFET需要外加电压才能工作。

耗尽型MOSFET的通道中有自由电子或空穴，当栅极施加负电压时，通道中的电荷会被排斥，导致通道中的电流减小或完全截断。

因此，耗尽型MOSFET不需要外加电压即可工作。

与MOSFET不同，JFET采用PN结型结构，由P型和N型半导体材料组成。

JFET的工作原理是通过改变栅极与通道之间的电压来控制电流的流动。

根据掺杂浓度和材料类型的不同，JFET可以分为N 沟道JFET（N-Channel JFET）和P沟道JFET（P-Channel JFET）两种类型。

N沟道JFET的通道是由N型半导体构成，当栅极施加负电压时，通道中的电流减小或截断，当栅极施加正电压时，通道中的电流增加。

P沟道JFET的通道是由P型半导体构成，其工作原理与N沟道JFET相反。

MOSFET和JFET在工作原理和结构上有所不同，因此在实际应用中有一些差异。

MOSFET具有更高的输入电阻和较低的噪声系数，适用于高频应用和大规模集成电路。

概述场效应晶体管：英文名称为Field Effect Transistor，缩写为FET，简称场效应管。

各类场效应管根据其沟道所采用的半导体材料，可分为N型沟道和P型沟道两种。

所谓沟道，就是电流通道。

半导体的场效应，是在半导体表面的垂直方向上加一电场时，电子和空穴在表面电场作用下发生运动，半导体表面载流子的重新分布，因而半导体表面的导电能力受到电场的作用而改变，即改变为加电压的大小和方向，可以控制半导体表面层中多数载流子的浓度和类型，或控制PN结空间电荷区的宽度，这种现象称半导体的场效应。

场效应管属于电压控制元件，这一点类似于电子管的三极管，但它的构造与工作原理和电子管是截然不同的，与双极型晶体管相比，场效应晶体管具有如下特点：（1）输入阻抗高；（2）输入功耗小；（3）温度稳定性好；（4）信号放大稳定性好，信号失真小；（5）由于不存在杂乱运动的少子扩散引起的散粒噪声，所以噪声低。

根据构造和工艺的不同，场效应管分为结型和绝缘型两大类。

结型场效应管图十一(a)是结型场效应管的结构示意图。

图十一(b)是N型导电沟道结型场效应管的电路符号。

在两个高掺杂的P区中间，夹着一层低掺杂的N区（N区一般做得很薄），形成了两个PN结。

在N区的两端各做一个欧姆接触电极，在两个P区上也做上欧姆电极，并把这两个P区连起来，就构成了一个场效应管。

从N型区引出的两个电极分别为源极S和漏极D，从两个P区引出的电极叫栅极G，很薄的N 区称为导电沟道。

绝缘栅型场效应管绝缘栅型场效应管又分为增强型和耗尽型两种，我们称在正常情况下导通的为耗尽型场效应管，在正常情况下断开的称增强型效应管。

增强型场效应管特点：当Vgs = 0时Id(漏极电流) = 0，只有当Vgs增加到某一个值时才开始导通，有漏极电流产生。

并称开始出现漏极电流时的栅源电压Vgs为开启电压。

耗尽型场效应管的特点，它可以在正或负的栅源电压(正或负偏压)下工作，而且栅极上基本无栅流(非常高的输入电阻)。

场效应晶体管一、场效应晶体管概述场效应晶体管(FET)简称场效应管，它属于电压控制型半导体器件，具有输入电阻高（108～109Ω）、噪声小、功耗低、温度系数低、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。

场效应管工作时只有一种极性的载流子参与导电，所以场效应管又称为单极型晶体管。

场效应管分结型、绝缘栅型两大类。

结型场效应管（JFET）因有两个PN结而得名，绝缘栅型场效应管（IGFET）则因栅极与其它电极完全绝缘而得名。

目前在绝缘栅型场效应管中，应用最为广泛的是MOS场效应管，简称MOS管（即金属-氧化物-半导体场效应管MOSFET）；此外还有PMOS、NMOS和VMOS功率场效应管，以及最近刚问世的πMOS场效应管、VMOS功率模块等。

按沟道半导体材料的不同，结型和绝缘栅型各分N沟道和P沟道两种。

若按导电方式来划分，场效应管又可分成耗尽型与增强型。

结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。

二、场效应晶体管与半导体晶体管的异同1、外形相同场效应晶体管与半导体晶体管（双极晶体管）的封装外形基本相同，也有B型、F型、G型、TO-3型金属封装外形和S-1型、S-2型、S-4型、TO-92型、CPT型、TO-126型、TO-126FP 型、TO-202型、TO-220型、TO-247型、TO-3P型等塑料封装外形。

2、结构及工作原理不同场效应晶体管属于电压型控制器件，它是依靠控制电场效应来改变导电沟道多数载流子（空穴或电子）的漂移运动而工作的，即用微小的输入变化电压V G来控制较大的沟道输出电流I D，其放大特性（跨导）G M=I D/V G；半导体晶体管属于电流通渠道型控制器件，它是依靠注入到基极区的非平衡少数载流子（电子与空穴）的扩散运动而工作的，即用微小的输入变化电流I b控制较大的输出变化电流I c，其放大倍数β=I c/I b。
