fluent教程Fluent是一款由Ansys开发的计算流体动力学（CFD）软件，广泛应用于工程领域，特别是在流体力学仿真方面。
本教程将介绍一些Fluent的基本操作，帮助初学者快速上手。
1. 启动Fluent首先，双击打开Fluent的图形用户界面（GUI）。
在启动页面上，选择“模拟”（Simulate）选项。
2. 创建几何模型在Fluent中，可以通过导入 CAD 几何模型或使用自带的几何建模工具来创建模型。
选择合适的方法，创建一个几何模型。
3. 定义网格在进入Fluent之前，必须生成一个网格。
选择合适的网格工具，如Ansys Meshing，并生成网格。
确保网格足够精细，以便准确地模拟流体力学现象。
4. 导入网格在Fluent的启动页面上，选择“导入”（Import）选项，并将所生成的网格文件导入到Fluent中。
5. 定义物理模型在Fluent中，需要定义所模拟流体的物理属性以及边界条件。
选择“物理模型”（Physics Models）选项，并根据实际情况设置不同的物理参数。
6. 设置边界条件在模型中，根据实际情况设置边界条件，如入口速度、出口压力等。
选择“边界条件”（Boundary Conditions）选项，并给出相应的数值或设置。
7. 定义求解器选项在Fluent中，可以选择不同的求解器来解决流体力学问题。
根据实际情况，在“求解器控制”（Solver Control）选项中选择一个合适的求解器，并设置相应的参数。
8. 运行仿真设置完所有的模型参数后，点击“计算”（Compute）选项，开始运行仿真。
等待仿真过程完成。
9. 后处理结果完成仿真后，可以进行结果的后处理，如流线图、压力分布图等。
选择“后处理”（Post-processing）选项，并根据需要选择相应的结果显示方式。
10. 分析结果在后处理过程中，可以进行结果的分析。
比较不同参数的变化，探索流体流动的特点等。
以上是使用Fluent进行流体力学仿真的基本流程。
FLUENT中的求解器、算法和离散方法作为一个非科班出身的CFD工程师，一开始常常被CFD软件里各种概念搞的晕头转向。
最近终于静下心来看了看CFD理论的书，理清了一些概念。
就此写一遍博文，顺便整理一下所学内容。
I 求解器：FLUENT中求解器的选择在如下图所示界面中设置：FLUENT中的求解器主要是按照是否联立求解各控制方程来区分的，详见下图：II 算法：算法是求解时的策略，即按照什么样的方式和步骤进行求解。
FLUENT中算法的选择在如下图所示的界面中设置：这里简单介绍一下SIMPLE、SIMPLEC、PISO等算法的基本思想和适用范围。
SIMPLE算法：基本思想如前面讲求解器的那张图中解释分离式求解器的例子所示的一样，这里再贴一遍：1.假设初始压力场分布。
2.利用压力场求解动量方程，得到速度场。
3.利用速度场求解连续性方程，使压力场得到修正。
4.根据需要，求解湍流方程及其他方程5.判断但前计算是否收敛。
若不收敛，返回第二步。
简单说来，SIMPLE算法就是分两步走：第一步预测，第二步修正，即预测－修正。
SIMPLC算法：是对SIMPLE算法的一种改进，其计算步骤与SIMPLE算法相同，只是压力修正项中的一些系数不同，可以加快迭代过程的收敛。
PISO算法：比SIMPLE算法增加了一个修正步，即分三步：第一步预测，第二步修正得到一个修正的场分布，第三步在第二步基础上在进行一侧修正。
即预测－修正－修正。
PISO算法在求解瞬态问题时有明显优势。
对于稳态问题可能SIMPLE 或SIMPLEC更合适。
如果你实在不知道该如何选择，就保持FLUENT的默认选项好了。
因为默认选项可以很好解决70％以上的问题，而且对于大部分出了问题的计算来说，也很少是因为算法选择不恰当所致。
III 离散方法：离散方法是指按照什么样的方式将控制方程在网格节点离散，即将偏微分格式的控制方程转化为各节点上的代数方程组。
FLUENT中离散方法的选择在如下图所示的界面中设置：简单介绍常用的几种离散方法：一阶迎风格式/ Fisrst order upwind：一阶迎风格式考虑了流动方向，可以得到物理上看起来合理的解。
FLUENT求解器的结构以及使用方法FLUENT是一种流体动力学仿真软件，由ANSYS公司开发的。
它被广泛应用于工程领域，用于模拟、分析和优化涉及流体运动的问题。
FLUENT的结构主要包括以下几个方面：网格预处理、求解器设置、模型和边界条件、求解计算、后处理和结果分析等。
首先是网格预处理，网格是模拟流体运动的基础。
FLUENT支持多种网格类型，包括结构化网格和非结构化网格。
用户可以使用FLUENT的网格生成工具或其他第三方软件来生成网格。
在网格预处理过程中，用户需要检查网格质量，包括网格的网格精度和网格的规则性，以确保获得准确和可靠的模拟结果。
接下来是求解器设置。
FLUENT提供了多种不同的求解器选项，包括湍流模型、物理模型和辐射模型等。
用户可以根据需要选择适合的求解器。
此外，用户还可以定义计算的边界条件和其他设置参数，以便获得准确和可靠的模拟结果。
然后是模型和边界条件。
用户可以根据具体问题设置模型和边界条件。
例如，如果用户需要模拟流过一个管道的流体运动，他们可以设置管道的结构以及流体的流速、温度和其他属性等。
FLUENT提供了广泛的模型和边界条件选项，以满足不同问题的需求。
求解计算是FLUENT的核心部分。
FLUENT使用迭代方法来求解流体力学方程组。
用户可以选择不同的求解算法和计算参数，以控制求解的精度和速度。
FLUENT还提供了并行计算功能，用户可以利用多个处理器或计算机来加快求解速度。
完成求解计算后，用户可以进行后处理和结果分析。
FLUENT提供了丰富的后处理工具，可以用于可视化模拟结果、生成流线图、计算各种流体参数的统计值等。
用户可以根据需要选择并使用这些工具，以进一步分析和理解模拟结果。
使用FLUENT的方法如下所述：1.网格生成：使用FLUENT的网格生成工具或其他第三方软件生成适当的网格。
2.FLUENT软件的启动：打开FLUENT软件，加载所需的网格文件。
3.求解器设置：选择适当的求解器选项，设置相应的模型和边界条件。
F l u e n t求解参数设置求解参数设置（Solution Methods/Solution Controls）：在设置完计算模型和边界条件后，即可开始求解计算了，因为常会出现求解不收敛或者收敛速度很慢的情况，所以就要根据具体的模型制定具体的求解策略，主要通过修改求解参数来完成。
在求解参数中主要设置求解的控制方程、选择压力速度耦合方法、松弛因子、离散格式等。
在VOF模型中，PISO比较适合于不复杂的流体，SIMPLE和SIMPLEC适合于可压缩的流体或者处于封闭域中的流体。
• 求解的控制方程:在求解参数设置中，可以选择所需要求解的控制方程。
可选择的方程包括Flow(流动方程)、Turbulence(湍流方程)、Energy(能量方程)、VolumeFraction(体积分数方程)等。
在求解过程中，有时为了得到收敛的解，先关闭一些方程，等一些简单的方程收敛后，再开启复杂的方程一起计算。
• 选择压力速度耦合方法:在基于压力求解器中，FLUENT提供了压力速度耦合的4种方法，即SIMPLE、SIMPLEC(SIMPLE．Consistent)、PISO以及Coupled。
定常状态计算一般使用SIMPLE或者SIMPLEC方法，对于过渡计算推荐使用PISO方法。
PISO方法还可以用于高度倾斜网格的定常状态计算和过渡计算。
需要注意的是压力速度耦合只用于分离求解器，在耦合求解器中不可以使用。
在FLUENT中，可以使用标准SIMPLE算法和SIMPLEC算法，默认是SIMPLE算法，但对于许多问题如果使用SIMPLEC可能会得到更好的结果，尤其是可以应用增加的亚松弛迭代时。
对于相对简单的问题(如没有附加模型激活的层流流动)，其收敛性可以被压力速度耦合所限制，用户通常可以使用SIMPLEC算法很快得到收敛解。
在SIMPLEC算法中，压力校正亚松弛因子通常设为1.0，它有助于收敛，但是，在有些问题中，将压力校正松弛因子增加到1.0可能会导致流动不稳定，对于这种情况，则需要使用更为保守的亚松弛或者使用SIMPLE算法。

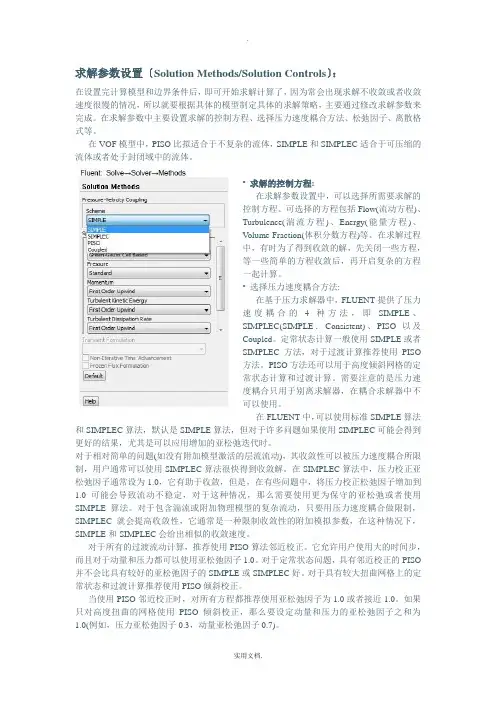

求解参数设置〔Solution Methods/Solution Controls〕：在设置完计算模型和边界条件后，即可开始求解计算了，因为常会出现求解不收敛或者收敛速度很慢的情况，所以就要根据具体的模型制定具体的求解策略，主要通过修改求解参数来完成。
在求解参数中主要设置求解的控制方程、选择压力速度耦合方法、松弛因子、离散格式等。
在VOF模型中，PISO比拟适合于不复杂的流体，SIMPLE和SIMPLEC适合于可压缩的流体或者处于封闭域中的流体。
• 求解的控制方程:在求解参数设置中，可以选择所需要求解的控制方程。
可选择的方程包括Flow(流动方程)、Turbulence(湍流方程)、Energy(能量方程)、V olume Fraction(体积分数方程)等。
在求解过程中，有时为了得到收敛的解，先关闭一些方程，等一些简单的方程收敛后，再开启复杂的方程一起计算。
• 选择压力速度耦合方法:在基于压力求解器中，FLUENT提供了压力速度耦合的4种方法，即SIMPLE、SIMPLEC(SIMPLE．Consistent)、PISO以及Coupled。
定常状态计算一般使用SIMPLE或者SIMPLEC方法，对于过渡计算推荐使用PISO方法。
PISO方法还可以用于高度倾斜网格的定常状态计算和过渡计算。
需要注意的是压力速度耦合只用于别离求解器，在耦合求解器中不可以使用。
在FLUENT中，可以使用标准SIMPLE算法和SIMPLEC算法，默认是SIMPLE算法，但对于许多问题如果使用SIMPLEC可能会得到更好的结果，尤其是可以应用增加的亚松弛迭代时。
对于相对简单的问题(如没有附加模型激活的层流流动)，其收敛性可以被压力速度耦合所限制，用户通常可以使用SIMPLEC算法很快得到收敛解。
在SIMPLEC算法中，压力校正亚松弛因子通常设为1.0，它有助于收敛，但是，在有些问题中，将压力校正松弛因子增加到1.0可能会导致流动不稳定，对于这种情况，那么需要使用更为保守的亚松弛或者使用SIMPLE算法。
Pressure-Based Solver是基于压力法的求解器，使用的是压力修正算法，求解的控制方程是标量形式的，擅长求解不可压缩流动，对于可压流动也可以求解；Fluent 6.3以前的版本求解器，只有Segregated Solver和Coupled Solver，其实也就是Pressure-Based Solver的两种处理方法；Density-Based Solver应该是Fluent 6.3新发展出来的，它是基于密度法的求解器，求解的控制方程是矢量形式的，主要离散格式有Roe，AUSM+，该方法的初衷是让Fluent具有比较好的求解可压缩流动能力，但目前格式没有添加任何限制器，因此还不太完善；它只有Coupled的算法；对于低速问题，他们是使用Preconditioning方法来处理，使之也能够计算低速问题。
Preconditioning方法应该是以压力、速度、晗值为原始变量，以时间推进方法(TMM)为基础，能够将可压和不可压流场计算方法统一起来。
1．非耦合求解( Segregated );2．耦合隐式求解( Coupled Implicit );3．耦合显式求解( Coupled Explicit )非耦合求解方法主要用于不可压缩或压缩性不强的流体流动。
耦合求解则可以用在高速可压缩流动。
FLUENT默认设置是非耦合求解，但对于高速可压流动，有强的体积力（浮力或离心力）的流动，求解问题时网格要比较密，建议采用耦合隐式求解方法，可以耦合求解能量和动量方程，能比较快地得到收敛解。
缺点是需要的内存比较大（是非耦合求解迭代时间的1.5-2倍）。
如果必须要耦合求解，但是你的机器内存不够，这时候可以考虑用耦合显式解法器求解问题。
该解法器也耦合了动量，能量及组分方程，但内存却比隐式求解方法小。
缺点是收敛时间比较长。
这里需要指出的是非耦合求解的一些模型在耦合求解解法器里并不都有。
耦合解法器没有的模型包括：多相流模型，混合分数/PDF燃烧模型，预混燃烧模型，污染物生成模型，相变模型，Rosseland辐射模型，确定质量流率的周期性流动模型及周期性换热模型等。
FLUENT求解器设置FLUENT求解器设置主要包括：1、压力-速度耦合方程格式选择2、对流插值3、梯度插值4、压力插值下面对这几种设置做详细说明。
一、压力-速度耦合方程求解算法FLUENT中主要有四种算法：SIMPLE，SIMPLEC，PISO，FSM(1)SIMPLE(semi-implicit method for pressure-linked equations)半隐式连接压力方程方法，是FLUENT的默认格式。
(2)SIMPLEC(SIMPLE-consistent)。
对于简单的问题收敛非常快速，不对压力进行修正，所以压力松弛因子可以设置为1(3)Pressure-Implicit with Splitting of Operators (PISO)。
对非定常流动问题或者包含比平均网格倾斜度更高的网格适用(4)Fractional Step Method (FSM)对非定常流的分步方法。
用于NITA格式，与PISO具有相同的特性。
二、对流插值（动量方程）FLUENT有五种方法：一阶迎风格式、幂率格式、二阶迎风格式、MUSL三阶格式、QUICK 格式（1）FLUENT默认采用一阶格式。
容易收敛，但精度较差，主要用于初值计算。
（2）Power Lar.幂率格式，当雷诺数低于5时，计算精度比一阶格式要高。
（3）二阶迎风格式。
二阶迎风格式相对于一阶格式来说，使用更小的截断误差，适用于三角形、四面体网格或流动与网格不在同一直线上；二阶格式收敛可能比较慢。
（4）MUSL(monotone upstream-centered schemes for conservation laws).当地3阶离散格式。
主要用于非结构网格，在预测二次流，漩涡，力等时更精确。
（5）QUICK（Quadratic upwind interpolation）格式。
此格式用于四边形/六面体时具有三阶精度，用于杂交网格或三角形/四面体时只具有二阶精度。
8.4 室内通风问题的计算实例293图8-81 FLUENT网格信息图8-82 网格的图形显示（特征）3．设置求解器参数（1）选择项目树Setup→General选项，在出现的General面板中进行求解器的设置。
（2）单击General面板中的Units按钮，打开单位设置对话框，如图8-83所示。
将默认的温度单位改为摄氏度。
从Quantities列表中选择temperature，从Units列表中选择c，单击Close按钮关闭Set Units对话框。
图8-83 单位设置（3）全局设置。
打开General面板，在面板中选中Pressure-Based和Steady单选按钮，即选择基于压力的求解器进行稳态求解。
勾选Gravity复选框，设置重力加速度为−Y方向，大小为9.81m/s²，如图8-84所示。
之所以要考虑重力加速度，是因为流动的主要部分受自然对流驱动。
（4）激活能量方程。
选择项目树Setup→Models选项，打开Models面板。
双击Models列表中的Energy-Off 选项，打开Energy对话框，在Energy Equation前面打勾，激活能量方程，单击OK按钮确认。
（5）湍流模型选择。
预期流动是湍流的，因此需要合适的湍流模型。
①双击Models列表中的Viscous-Laminar选项，打开Viscous Model对话框。
②从Model列表中选择k-epsilon（2 eqn）选项。
③在k-epsilon Model列表中选择RNG选项。
④在Options列表中选中Full Buoyancy Effects复选框，如图8-85所示。
14.5 耦合实例4——Maxwell和FLUENT电磁热流耦合533 221.7W，此数据与之前Maxwell中计算得到的数据一致。
图14-233 热源数据图14-234 损耗值
14.5.17 求解器设置
Step1选择命令树中的Solution Initialization命令，在图14-235所示的操作面板中做如下操作：
①在Initialization Methods栏中选择Standard Initialization选项；
②在Compute from栏中选择inlet选项，其余默认即可，并单击“Initialize”按钮。
Step2选择命令树中的Run Calculation命令，在图14-236所示的操作面板中做如下操作：
在Number of Iteratioins栏中输入200，其余保存默认即可，单击Calculate按钮。
图14-235 初始化图14-236 步长设置Step3图14-237（a）所示为Fluent正在计算过程。
Step4求解完成后会出现图14-237（b）所示的对话框，单击“OK”确认。
Step5后处理操作。
选择命令树中的Results→Graphics，如图14-238所示，在Graphics and Animations面板中双击Contours选项。
Step6在弹出的图14-239所示Contours对话框中做如下操作：。
