S7-200-MODBUS通讯

  • 格式：doc
  • 大小：908.50 KB
  • 文档页数：8

. . . .

1 / 8 1， 根据查询到的资料，P1口只能做主站，P0口既可做主站，也可以做从站

2， 安装好的S7-200编程软件一般是不带库的，所以需要从网上下载MODBUS库，然后才能做Modbus通讯的子站，压缩包直接点安装后，库文件就安装到了编程软件里面了

3， P1口不能做从站

4，西门子S7200做Modbus从站需要使用MBUS_INIT、MBUS_SLAVE即可。

MBUS_INIT指令被用于启用和初始化或禁止Modbus通讯。在使用MBUS_SLAVE指令之前，必须正确执行MBUS_INIT指令。指令完成后立即设定"完成"位，才能继续执行下一条指令。在每次扫描且EN输入打开时执行该指令。应当在每次通讯状态改变时执行MBUS_INIT指令。因此，EN输入应当通过一个边缘检测元素用脉冲打开，或者仅在首次扫描时执行。"模式"输入数值选择通讯协议：输入数值1将端口0指定给Modbus协议并启用协议；将输入数值0指定给PPI，并禁用Modbus协议。"波特"参数将波特率设为1200、2400、4800、9600、19200、38400、57600或115200。"地址"参数将地址设为1和247之间（包括1和247）的数值。

"校验"参数被设为与Modbus主设备校验相匹配。可承受的数值为：

*0-无校验

*1-奇数校验

*2-偶数校验

"时延"参数通过将指定的毫秒数增加至标准Modbus信息超时的方法延长标准Modbus信息完毕超时条件。该参数的典型数值在有线网络上应为0。如果您在使用带有纠错功能的调制解调器，将时延设为50至100毫秒的数值。如果您在使用扩展频谱无线电，将时延设为10至100毫秒的数值。"时延"数值可以是0至32767毫秒。

MaxIQ参数将供Modbus地址00####和01####使用的I和Q点数设为0至128之间的数值。数值0禁止所有向输入和输出的读取。建议使用的MaxIQ数值是128，该数值可在S7-200中存取所有的I和Q点。

. . . .

2 / 8 MaxAI参数将供Modbus地址03##x使用的字输入（AI）寄存器数目设为0至32之间的数值。数值0禁止模拟输入的读数。建议使用的MaxAI数值如下，这些数值可允许存取所有的S7-200模拟输入：

*0用于CPU 221

*16用于CPU 222

*32用于CPU 224、226和226XM

MaxHold参数设定供Modbus地址04##x使用的V存中的字保持寄存器数目。例如，为了允许主设备存取2000个字节的V存，将MaxHold设为1000个字的数值（保持寄存器）。

HoldStart参数是V存中保持寄存器的起始地址。该数值一般被设为VB0，因此HoldStart参数被设为&VB0（VB0地址）。其他V存地址可指定为保持寄存器的起始地址，以便在项目的其他地方使用VB0。Modbus主设备可存取V存MaxHold个字数，从HoldStart开始。

MBUS_INIT指令完成时，"完成"输出打开。"错误"输出字节包含执行指令的结果。请参阅Modbus从属协议执行错误代码中可能因执行指令而产生的错误条件。

MBUS_SLAVE指令被用于为Modbus主设备发出的请求服务，并且必须在每次扫描时执行，以便允许该指令检查和回答Modbus请求。在每次扫描且EN输入开启时执行该指令。MBUS_SLAVE指令无输入参数。当MBUS_SLAVE指令对Modbus请求作出应答时，"完成"输出打开。如果没有需要服务的请求时，"完成"输出关闭。"错误"输出包含执行该指令的结果。该输出只有在"完成"打开时才有效。如果"完成"关闭，错误参数不会改变。请参阅Modbus从属协议执行错误代码中可能因执行该指令而导致的错误条件。

错误代码 说明

. . . .

3 / 8 0 无错误

1 存围错误

2 非法波特率或校验

3 非法从属地址

4 非法Modbus参数值

5 保持寄存器与Modbus从属符号重叠

6 收到校验错误

7 收到CRC错误

8 非法功能请求／功能不受支持

9 请求中的非法存地址

10 从属功能未启用

程序举例如下：

.

.

. .

4 / 8

NETWORK 2

//首次扫描时初始化Modbus从属协议

//将从站地址设为6，将端口0设为9600波特，将校验设为无校验，

//不允许存取所有的I、Q和AI数值，允许存取20台保存寄存器（40个字节）

//从VB1000开始（即VB1000- VB1039）。

程序书写后，需要对Modbus进行存取区的设定，如下：

在菜单栏下：文件》库存储区--库存储区分配

. . . .

5 / 8

在库存储区分配中，设立分配地址，确定。

PLC启动运行后，如下：

SM的用法 . . . .

6 / 8

4， modbus通讯对应的针脚为3，8，3脚为正，8脚为负

5， 做主站时

. . . .

7 / 8

. . . .

8 / 8

Holdstart的格式是&VB1600（1000即划定好的区域起始地址），因为765开始的780个字节分给了程序做了背景块，这地方不能重复，否则通讯会报错10

合集下载

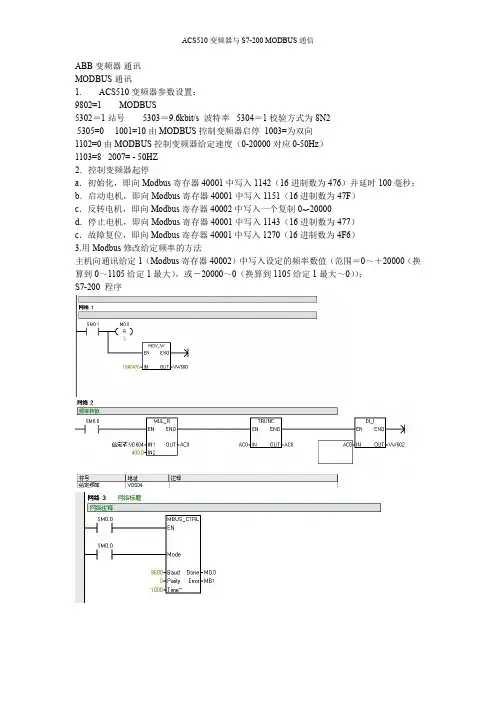

ACS510变频器与S7-200 MODBUS通信

ACS510变频器与S7-200 MODBUS通信

ACS510变频器与S7-200MODBUS通信

ABB变频器通讯

MODBUS通讯

1.ACS510变频器参数设置：

9802=1MODBUS

5302＝1站号5303＝9.6kbit/s波特率5304＝1校验方式为8N2

5305=01001=10由MODBUS控制变频器启停1003=为双向

1102=0由MODBUS控制变频器给定速度（0-20000对应0-50Hz）

1103=82007=-50HZ

2．控制变频器起停

a．初始化，即向Modbus寄存器40001中写入1142（16进制数为476）并延时100毫秒；

b．启动电机，即向Modbus寄存器40001中写入1151（16进制数为47F）

c．反转电机，即向Modbus寄存器40002中写入一个复制0~-20000

d．停止电机，即向Modbus寄存器40001中写入1143（16进制数为477）

c．故障复位，即向Modbus寄存器40001中写入1270（16进制数为4F6）

3.用Modbus修改给定频率的方法

主机向通讯给定1（Modbus寄存器40002）中写入设定的频率数值（范围＝0～＋20000（换

算到0～1105给定1最大），或－20000～0（换算到1105给定1最大～0））；S7-200程序ACS510变频器与S7-200MODBUS通信ACS510变频器与S7-200MODBUS通信ACS510变频器与S7-200MODBUS通信

注意；启动电机之前请先给VD604赋值！

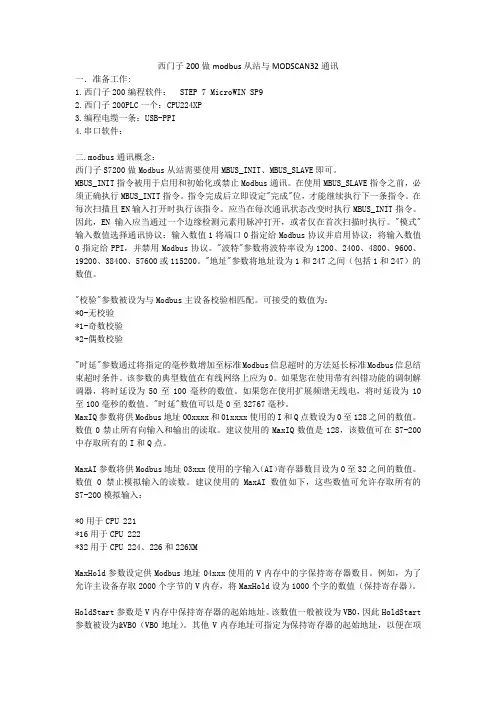

西门子做modbus从站与MODSCAN通讯

西门子做modbus从站与MODSCAN通讯

西门子200做modbus从站与MODSCAN32通讯

一．准备工作:

1.西门子200编程软件： STEP 7 MicroWIN SP9

2.西门子200PLC一个：CPU224XP

3.编程电缆一条：USB-PPI

4.串口软件：

二.modbus通讯概念：

西门子S7200做Modbus从站需要使用MBUS_INIT、MBUS_SLAVE即可。

MBUS_INIT指令被用于启用和初始化或禁止Modbus通讯。在使用MBUS_SLAVE指令之前，必须正确执行MBUS_INIT指令。指令完成后立即设定"完成"位，才能继续执行下一条指令。在每次扫描且EN输入打开时执行该指令。应当在每次通讯状态改变时执行MBUS_INIT指令。因此，EN输入应当通过一个边缘检测元素用脉冲打开，或者仅在首次扫描时执行。"模式"输入数值选择通讯协议：输入数值1将端口0指定给Modbus协议并启用协议；将输入数值0指定给PPI，并禁用Modbus协议。"波特"参数将波特率设为1200、2400、4800、9600、19200、38400、57600或115200。"地址"参数将地址设为1和247之间（包括1和247）的数值。

"校验"参数被设为与Modbus主设备校验相匹配。可接受的数值为：

*0-无校验

*1-奇数校验

*2-偶数校验

"时延"参数通过将指定的毫秒数增加至标准Modbus信息超时的方法延长标准Modbus信息结束超时条件。该参数的典型数值在有线网络上应为0。如果您在使用带有纠错功能的调制解调器，将时延设为50至100毫秒的数值。如果您在使用扩展频谱无线电，将时延设为10至100毫秒的数值。"时延"数值可以是0至32767毫秒。

MaxIQ参数将供Modbus地址00xxxx和01xxxx使用的I和Q点数设为0至128之间的数值。数值0禁止所有向输入和输出的读取。建议使用的MaxIQ数值是128，该数值可在S7-200中存取所有的I和Q点。

WinCC与S7-200 SMART的Modbus TCPIP通讯实现方法和对应的地址解析

WinCC与S7-200 SMART的Modbus TCPIP通讯实现方法和对应的地址解析

WinCC与S7-200 SMART的Modbus TCP/IP通讯实现方法和对应的地址解析

一.连接数量：

WinCC与S7-200 SMART以OPC通讯时如果PLC超过8个，需另购SOFTNET-IES7的授权。这时更经济的办法就是改用WinCC免费集成的Modbus TCP/IP驱动与S7-200 SMART通讯。本文介绍WinCC与S7-200

SMART的Modbus TCP/IP通讯实现方法。

二.步骤

1、将S7-200 SMART设为Modbus TCP/IP服务器

①需要是S7-200 SMART编程软件STEP7-Micro/WIN SMART V2.5 版本

②在主程序块中从库中调用MBUS_SERVER指令块，并填写输入输出参数

③服务器参数的说明如下所示。

④选中程序块文件夹，右键选择库存储器。在库存储区分配对话框中手动输入存储区的起始地址，该实例为VB3000（后面算地址的时候要注意）开始。确保库存储区未被其他程序使用。

⑤编译下载后，在状态表中定义Q区及V区几种不同类型的数据，赋值并在线监控

2、在WinCC中组态Modbus TCP/IP客户机

①在 “变量管理器”中，选择“添加新的驱动程序”，添加“Modbus TCP/IP”驱动。

②右键“Modbus TCP/IP Unit #1” ，点击 “新建连接”，命名为S7_200SMART。

③右键“S7_200SMART” ，点击 “连接参数”，设置连接参数如下所示：

-CPU类型: Premium, Micro (就选它)

-服务器: 192.168.0.2(S7-200 SMART的IP地址)

-端口: 502

-远程从站的地址: 255或者0

-勾选“转换字类型数据为16位值”

②建立连接后，添加变量。在地址栏选择对应的变量，选择地址参数的时，要注意不同地址类型的格式。

三，地址计算（这个也是最难，最重要的）

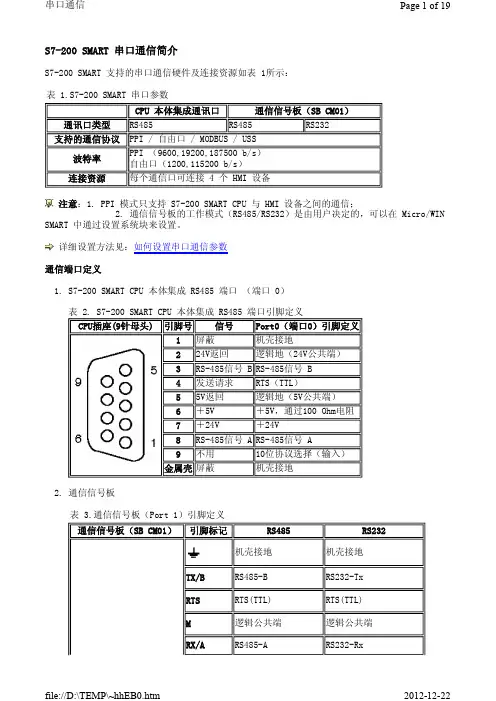

S7-200 SMART PLC 串口通信说明(图文并茂)
