气门组拆装作业评分表

发动机拆装竞赛评分表

参赛时间： 评委教师：

备注：比赛时间为2小时，时间到即停止操作，评委教师视拆装完成情况打分。

项目名称 发动机拆装 选手姓名 拆装用时

细则号 鉴定要求 配分 等级 评分细则 得分

1

拆

装流

程 拆装过程安装发动机拆装要求明细完成，拆装流程清晰合理。 30 25~30 拆装流程完全正确合理

20~25 80%拆装流程正确合理

15~20 60%拆装流程正确合理

15以下 拆装流程基本正确

2

工

艺

性 发动机拆装各项技术要求达标，操作规范化、标准化。

30 25~30 所有工艺要求均达标

20~25 80%工艺要求均达标

15~20 60%工艺要求均达标

15以下 工艺要求基本达标

3

操作

熟

练

程

度 1、合理选用工具；

2、过程合熟悉；

3、动作敏捷熟练；

15 10~15 工具选用合理、操作娴熟

10以下 熟练完成拆装

4

结构认识 清晰描述发动机各个部件或总成的名称、作用及工作原理 15 10~15 所有结构均熟练认识

10以下 结构基本认识

5

协作能力 拆装过程分工明确、合理，配合娴熟 10 0~10 视配合情况酌情给分

综合拆装过程用时得分总计

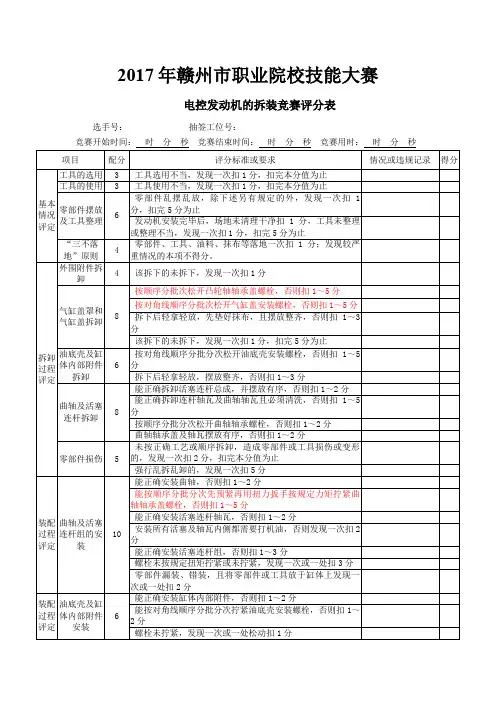

2017年赣州市职业院校技能大赛

电控发动机的拆装竞赛评分表

选手号： 抽签工位号：

竞赛开始时间： 时 分 秒 竞赛结束时间： 时 分 秒 竞赛用时： 时 分 秒

项目 配分 评分标准或要求 情况或违规记录 得分

基本

情况

评定 工具的选用 3 工具选用不当，发现一次扣1分，扣完本分值为止

工具的使用 3 工具使用不当，发现一次扣1分，扣完本分值为止

零部件摆放及工具整理 6 零部件乱摆乱放，除下述另有规定的外，发现一次扣1分，扣完5分为止

发动机安装完毕后，场地未清理干净扣1分，工具未整理或整理不当，发现一次扣1分，扣完5分为止

“三不落地”原则 4 零部件、工具、油料、抹布等落地一次扣1分；发现较严重情况的本项不得分。

拆卸

过程

评定 外围附件拆卸 4 该拆下的未拆下，发现一次扣1分

气缸盖罩和气缸盖拆卸 8 按顺序分批次松开凸轮轴轴承盖螺栓，否则扣1～5分

按对角线顺序分批次松开气缸盖安装螺栓，否则扣1～5分

拆下后轻拿轻放，先垫好抹布，且摆放整齐，否则扣1～3分

该拆下的未拆下，发现一次扣1分，扣完5分为止

油底壳及缸体内部附件拆卸 6 按对角线顺序分批分次松开油底壳安装螺栓，否则扣1～5分

拆下后轻拿轻放，摆放整齐，否则扣1～3分

曲轴及活塞连杆拆卸 8 能正确拆卸活塞连杆总成，并摆放有序，否则扣1～2分

能正确拆卸连杆轴瓦及曲轴轴瓦且必须清洗，否则扣1～5分

按顺序分批分次松开曲轴轴承螺栓，否则扣1～2分

曲轴轴承盖及轴瓦摆放有序，否则扣1～2分

零部件损伤 5 未按正确工艺或顺序拆卸，造成零部件或工具损伤或变形的，发现一次扣2分，扣完本分值为止

强行乱拆乱卸的，发现一次扣5分

装配

过程

评定 曲轴及活塞连杆组的安装 10 能正确安装曲轴，否则扣1～2分

发动机单缸活塞拆装项目评分标准

操作

步骤

操作内容评分标准

（每项5分，限时10分钟，各项步骤须边操作边口述） 得分

1、拆卸 1）、确认各气缸活塞方向标记

2）、调整发动机翻转架至机体倒置位置

3）、旋转发动机曲轴，使（待拆）活塞处于下止点位置

4）、检查各缸连杆轴承盖的位置记号

5）、交替分次旋松预松拧下单缸连杆轴承盖螺母

6）、取下连杆轴承盖（发动机45°倾斜）

7）、用橡皮锤柄从连杆大头处往气缸上部方向推出活塞连杆总成

2、清洁 1）、气缸的清洁

2）、活塞连杆组的清洁

3、安装 1）、调整发动机缸体至直列上置（倾斜45°）位置，并涂抹润滑油

2）、调整气环、油环开口位置，并涂抹润滑油

3）、用工具夹紧所有活塞环

4）、从气缸上部放入相应气缸内

5）、用橡皮锤将活塞轻轻敲入气缸

6）、推至连杆大头完全进入曲轴连杆轴径内

7）、调整发动机翻转架至机体倒置位置

8）、安装连杆轴承盖（带下瓦）

9）、预紧连杆紧固螺母（对角分次预紧，不需加力）

10）、旋转曲轴，检查安装情况。（旋转一周以上）

4、安全文明操作 1．工装整洁，遵守安全操作规范

2．尊重裁判及比赛工作人员，服从裁判

3．操作完毕，清洁和整理工具、场地

合计

裁判员签名： 2014年5月 日

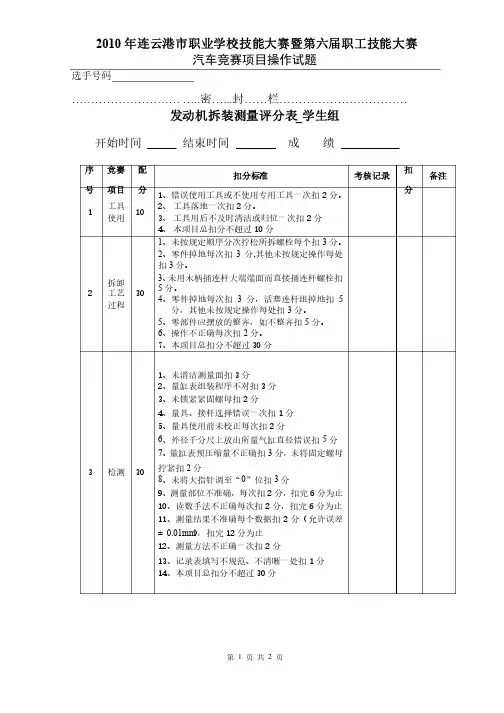

2010年连云港市职业学校技能大赛暨第六届职工技能大赛 汽车竞赛项目操作试题

第 1 页 共 2 页 选手号码选手号码 ………………………………………………. . …..密…...封……栏…………………………… 发动机拆装测量评分表_学生组 开始时间开始时间 结束时间结束时间 成 绩 序号 竞赛项目 配分 扣分标准 考核记录 扣分 备注 1 工具使用使用 10 1、错误使用工具或不使用专用工具一次扣2分。 2、 工具落地一次扣2分。分。 3、 工具用后不及时清洁或归位一次扣2分 4、 本项目总扣分不超过10分 2 拆卸工艺过程过程 30 1、未按规定顺序分次拧松所拆螺栓每个扣3分。 2、零件掉地每次扣3分,其他未按规定操作每处扣3分。分。 3、未用木柄捅连杆大端端面而直接捅连杆螺栓扣5分。分。 4、零件掉地每次扣3分，活塞连杆组掉地扣5分，其他未按规定操作每处扣3分。分。 5、零部件应摆放的整齐，如不整齐扣5分。分。 6、操作不正确每次扣2分。分。 7、本项目总扣分不超过30分 3 检测检测 30 1、未清洁测量面扣3分 2、量缸表组装程序不对扣3分 3、未锁紧紧固螺母扣2分 4、量具、接杆选择错误一次扣1分 5、量具使用前未校正每次扣2分 6、外径千分尺上放出所量气缸直径错误扣5分 7、量缸表预压缩量不正确扣3分，未将固定螺母拧紧扣2分 8、未将大指针调至“0”位扣3分 9、测量部位不准确，测量部位不准确，每次扣每次扣2分，扣完6分为止分为止 1010、读数手法不正确每次扣、读数手法不正确每次扣2分，扣完6分为止分为止 1111、测量结果不准确每个数据扣、测量结果不准确每个数据扣2分（分（允许误差允许误差±0.01mm），扣完12分为止分为止 1212、测量方法不正确一次扣、测量方法不正确一次扣2分 1313、记录表填写不规范、不清晰一处扣、记录表填写不规范、不清晰一处扣1分 1414、本项目总扣分不超过、本项目总扣分不超过30分 2010年连云港市职业学校技能大赛暨第六届职工技能大赛 汽车竞赛项目操作试题
