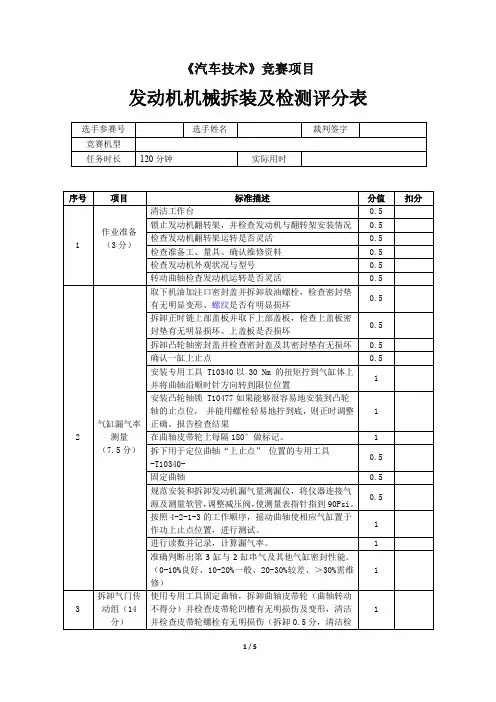

发动机拆装项目评分表

1 / 5

《汽车技术》竞赛项目

发动机机械拆装及检测评分表

选手参赛号 选手姓名 裁判签字

竞赛机型

任务时长 120分钟 实际用时

序号 项目 标准描述 分值 扣分

1 作业准备

（3分）

清洁工作台 0.5

锁止发动机翻转架，并检查发动机与翻转架安装情况 0.5

检查发动机翻转架运转是否灵活 0.5

检查准备工、量具、确认维修资料 0.5

检查发动机外观状况与型号 0.5

转动曲轴检查发动机运转是否灵活 0.5

2 气缸漏气率测量

（7.5分） 取下机油加注口密封盖并拆卸放油螺栓，检查密封垫有无明显变形、螺纹是否有明显损坏 0.5

拆卸正时链上部盖板并取下上部盖板，检查上盖板密封垫有无明显损坏、上盖板是否损坏 0.5

拆卸凸轮轴密封盖并检查密封盖及其密封垫有无损坏 0.5

确认一缸上止点 0.5

安装专用工具 T10340以 30 Nm 的扭矩拧到气缸体上并将曲轴沿顺时针方向转到限位位置 1

安装凸轮轴锁 T10477如果能够很容易地安装到凸轮轴的止点位， 并能用螺栓轻易地拧到底，则正时调整正确。报告检查结果 1

在曲轴皮带轮上每隔180°做标记。 1

拆下用于定位曲轴“上止点” 位置的专用工具

-T10340- 0.5

固定曲轴 0.5

规范安装和拆卸发动机漏气量测漏仪，将仪器连接气源及测量软管，调整减压阀，使测量表指针指到90Psi。 0.5

按照4-2-1-3的工作顺序，摇动曲轴使相应气缸置于作功上止点位置，进行测试。 1

进行读数并记录，计算漏气率。 1

准确判断出第3缸与2缸串气及其他气缸密封性能。（0-10%良好、10-20%一般、20-30%较差、＞30%需维修） 1

3 拆卸气门传动组（14分） 使用专用工具固定曲轴，拆卸曲轴皮带轮（曲轴转动不得分）并检查皮带轮凹槽有无明损伤及变形，清洁并检查皮带轮螺栓有无明损伤（拆卸0.5分，清洁检1 2 / 5

选手参赛号工位号裁判

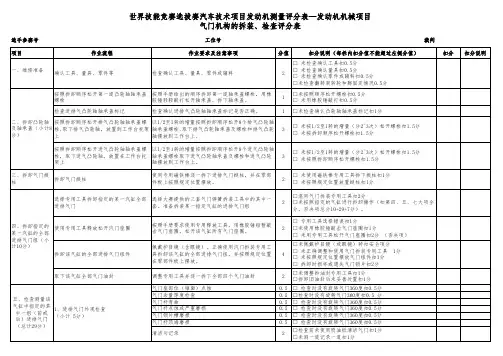

项目作业流程作业要求及注意事项分值扣分说明（每栏内扣分值不能超过左侧分值）扣分扣分说明

一、维修准备

确认工具、量具、零件等检查确认工具、量具、零件或辅料2□ 未检查确认工具扣0.5分

□ 未检查确认量具扣0.5分

□ 未检查确认零件或辅料扣0.5分

□未检查翻转架转轮和脚固定情况0.5分

按照拆卸顺序松开第一道凸轮轴轴承盖

螺栓按照手册给出的顺序拆卸第一道轴承盖螺栓，用橡

胶锤轻轻敲打松开轴承盖，拆下轴承盖。1□未按照顺序松开螺栓扣0.5分

□ 未用橡胶锤敲打扣0.5分

检查进排气凸轮轴轴承盖标记检查确认进排气凸轮轴轴承盖标记是否正确。1□未检查确认凸轮轴轴承盖标记扣1分

按照拆卸顺序松开排气凸轮轴轴承盖螺

栓,取下排气凸轮轴，放置到工作台托架

上以1/2至1转的增量按照拆卸顺序松开8个排气凸轮轴

轴承盖螺栓,取下排气凸轮轴承盖及螺栓和排气凸轮

轴摆放到工作台上。3□ 未按1/2至1转的增量（分2~3次）松开螺栓扣1.5分

□ 未按拆卸顺序松开螺栓扣1.5分

按照拆卸顺序松开进气凸轮轴轴承盖螺

栓，取下进气凸轮轴，放置在工作台托

架上以1/2至1转的增量按照拆卸顺序松开8个进气凸轮轴

轴承盖螺栓取下进气凸轮轴承盖及螺栓和进气凸轮

轴摆放到工作台上。3□ 未按1/2至1转的增量（分2~3次）松开螺栓扣1.5分

□ 未按照拆卸顺序松开螺栓扣1.5分

三、拆卸气门挺

柱拆卸气门挺柱使用专用磁铁棒逐一拆下进排气门挺柱，并在零部

件板上按照规定位置摆放。2□ 未使用磁铁棒专用工具拆下挺柱扣1分

□ 未按照规定位置放置挺柱扣1分

选择专用工具拆卸指定的某一汽缸全部

进排气门选择大赛提供的三套气门弹簧拆装工具中的其中一

套。准备拆装某一指定气缸的进排气门组2□混用气门拆装专用工具扣2分

□未按照指定的气缸进行拆卸操作（扣第四、五、七大项全

分，否决项总分10+29+7分）。

使用专用工具释放松开汽门座圈按照手册要求使用专用释放工具，用橡胶锤短暂敲

击气门座圈，松开该气缸所有气门座圈。2□ 专用工具选择错误扣1分

项目一：发电机拆装与检查项目考核工单

操作项目 考生姓名

工位号 准考证号

发动机标号 考试时长 60分钟

一、发电机拆装检测检测工单（80分）：

操作说明 作答记录

1.操作台上提供工具及清 单,请核对并清洁工具,完 成下列问题。 （4分） (1)是否有清单以外的工具: 否 □ 是 □

如果“是”请记录多出工具的名称和规格:

(2)是否有缺失的工具: 否

□ 是 □

如果“是”请记录缺失工具的名称和规格:

2.请执行量具的清洁及校 零,并记录量具的误差值。 （4分） 量具名称: ,误差值:

量具名称: ,误差值:

量具名称: ,误差值:

3.请使用正确的工具,完成 发电机分解,注意右侧关键 信息 (1)请遵循正确的分解顺序

(2)分解的部件按组装顺序摆放在操作台上

(3)螺栓分类摆放

4.转子的测量与检查 （12分） (1) 转子绕组短路与断路的检查:测量值: 正常□ 短路 □ 断路 □

(2) 转子绕组绝缘检查: 测量值: 正常□ 不绝缘□

(3)滑环的检查:
 正常□ 脏污□ 损坏□

5.定子的测量与检查 （20分） 测量端子 U-N V-N W-N

测量值

评定结果

(1)定子绕组断路检查及判断: （注:评定结果应填写正常或断路）

(2)定子绕组绝缘检查:测量值: 正常□ 不绝缘□

6.整流器的测量与检查 （22分） (1)检测正极管:

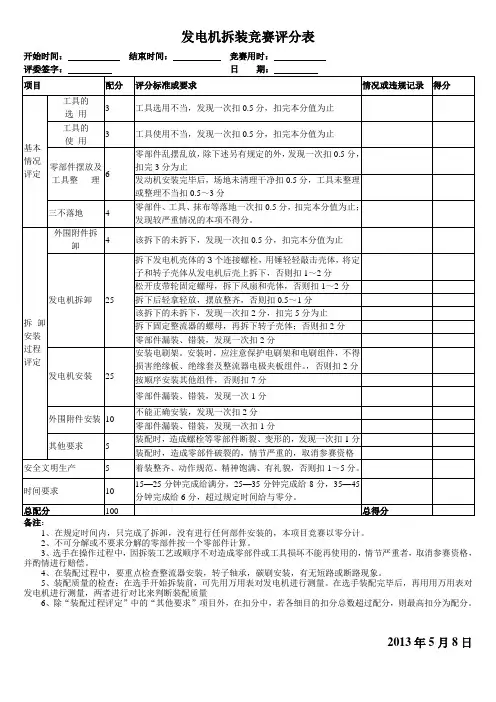

发电机拆装竞赛评分表

开始时间： 结束时间： 竞赛用时：

评委签字： 日 期：

项目 配分 评分标准或要求 情况或违规记录 得分

基本

情况

评定 工具的

选 用 3 工具选用不当，发现一次扣0.5分，扣完本分值为止

工具的

使 用 3 工具使用不当，发现一次扣0.5分，扣完本分值为止

零部件摆放及工具整 理 6 零部件乱摆乱放，除下述另有规定的外，发现一次扣0.5分，扣完3分为止

发动机安装完毕后，场地未清理干净扣0.5分，工具未整理或整理不当扣0.5～3分

三不落地 4 零部件、工具、抹布等落地一次扣0.5分，扣完本分值为止；发现较严重情况的本项不得分。

拆卸安装

过程

评定 外围附件拆

卸 4 该拆下的未拆下，发现一次扣0.5分，扣完本分值为止

发电机拆卸 25 拆下发电机壳体的3个连接螺栓，用锤轻轻敲击壳体，将定子和转子壳体从发电机后壳上拆下，否则扣1～2分

松开皮带轮固定螺母，拆下风扇和壳体，否则扣1～2分

拆下后轻拿轻放，摆放整齐，否则扣0.5～1分

该拆下的未拆下，发现一次扣2分，扣完5分为止

拆下固定整流器的螺母，再拆下转子壳体；否则扣2分

零部件漏装、错装，发现一次扣2分

发电机安装 25 安装电刷架。安装时，应注意保护电刷架和电刷组件，不得损害绝缘板、绝缘套及整流器电极夹板组件。，否则扣2分

按顺序安装其他组件，否则扣7分

零部件漏装、错装，发现一次1分

外围附件安装 10 不能正确安装，发现一次扣2分

零部件漏装、错装，发现一次扣1分

其他要求 5 装配时，造成螺栓等零部件断裂、变形的，发现一次扣1分
