精心整理弹簧设计规范一、弹簧的功能弹簧是一种弹性元件，由于材料的弹性和弹簧的结构特点，它具有多次重复地随外栽荷的大小而做相应的弹性变形，卸载后立即恢复原状的特性。
很多机械正是利用弹簧的这一特点来满足特殊要求的。
其主要功能有：⑴、减振和缓冲，如车辆的悬挂弹簧，各种缓冲器和弹性联轴器中的弹簧等。
⑵、测力，如测力器和弹簧秤的弹簧等。
⑶、储存及输出能量，如钟表弹簧，枪栓弹簧，仪表和自动控制机构上的原动弹簧等。
计算方法。
三、弹簧使用的材料及其用途弹簧钢的的主要性能要求是高强度和高屈服极限和疲劳极限，所以弹簧钢材用较高的含碳量。
但是碳素钢的淬透性较差，所以在对于截面较大的弹簧必须使用合金钢。
合金弹簧钢中的主要合金元素是硅和锰，他们可以增强钢的淬透性和屈强比。
弹簧材料使用最广者是弹簧钢（SUP）。
碳素钢用于直径较小的弹簧，工艺多为冷拔成型，如：65#，75#，85#。
直径稍大，需用热成型工艺生产的弹簧多采用60Si2Mn，如汽车板簧，铁路车辆的缓冲簧。
对于高应力的重要弹簧可采用50CrV,常用于高级轿车板簧，发动机气门弹簧等。
其他弹簧钢材料还有：65Mn,50CrMn,30W4Cr2V等。
a、碳钢及合金钢：制造弹簧时，常加矽、锰、铬、钒及钼等金属元素于钢中，以增加弹簧之弹性及疲劳限度，且使其耐冲击。
因此要求弹簧材料具有较高的抗拉强度极限、弹性极限和疲劳强度极限，不易松弛。
同时要求有较高的冲击韧性，良好的热处理性能等。
常见的弹簧材料有优质碳素钢、合金钢和铜合金。
几种主要弹簧材料的使用性能和许用应力见表2。
106 D四、弹簧设计资料记号名称单位记号名称单位记号名称单位d 材料直径mm k 弹簧定数kgf/mm a1 腕长(作动点) mmD 弹簧平均径mm τ应力修正kgf/mm a2 腕长(固定点) mmNa 有效圈数δ变量mm E 弹性系数kgf/mm L 自由长mm Pi 初张力kgf SUS19,000 kgf/mm M 密着长mm K 应力修正系数- SWP21,000 kgf/mm G 横弹性系数kgf/mm2 e 弹簧指数D/d - kTd 弹簧定数kgfmm/degSUS 7000 kgf/mm2 L0 自由长mm σ弯曲应力kgf/mm SWPA、B 8000 kgf/mm2 a 自由角°P点作动点-SUWC φd 使用的角(变量) °P0点固定点-P 弹簧荷重kgf R 荷重作用半径mm kb 弯曲修正系数-压缩弹簧(无研磨)压缩弹簧(研磨)弹簧定数：K=（G×d4）/（8×D3×Na）弯曲应力：τ=（8×D×P）/（πd3）×KK=（4C-1）/（4C-4）+0.615/C荷重：P=K×δ（安全确认）安全角（间隔角）：14度以下弹簧指数：4—13扭转应力：容许限界以下第1荷重（A）：0.8L以下第2荷重（B）：1.2M以上引张弹簧荷重：P=kδ+Pi初张力：Pi=（πd4G）/（800D2）弹簧定数：K=（Gd4）/（8D3Na）弯曲应力：τ=（8DP）/（πd3）×k自由长：L0=d(N+1)+2.2(D-d)（安全确认）扭转应力：容许限界以下弯曲应力：容许限界以下初张力的减少：（最大引张时）扭力弹簧(臂长度的场合)弹簧定数不清：kTd=（Ed4）/[3667D×N+389(a1+a2)]荷重：P=（kTd×φd）/R弯曲应力：σ=（Ed×φd）/（360D×N）σ=（32P×R）/（πd3）×kb(安全确认)：kb=（4C2–C-1）/[4C(C-1)]弯曲应力：容许限界以下4.1、弹簧设计使用的基本公式4.1.2、有初始张力的拉伸弹簧+4.2、设计弹簧时应考虑的因素G压缩弹簧分别表示螺旋两端的端部磨平圈数图a-c中闭口型，X1=X2=1图（g4～22为0.83以上。

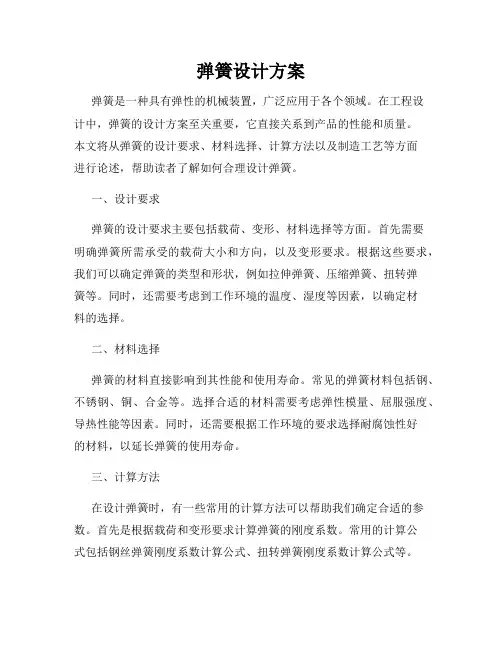

弹簧设计方案弹簧是一种具有弹性的机械装置，广泛应用于各个领域。
在工程设计中，弹簧的设计方案至关重要，它直接关系到产品的性能和质量。
本文将从弹簧的设计要求、材料选择、计算方法以及制造工艺等方面进行论述，帮助读者了解如何合理设计弹簧。
一、设计要求弹簧的设计要求主要包括载荷、变形、材料选择等方面。
首先需要明确弹簧所需承受的载荷大小和方向，以及变形要求。
根据这些要求，我们可以确定弹簧的类型和形状，例如拉伸弹簧、压缩弹簧、扭转弹簧等。
同时，还需要考虑到工作环境的温度、湿度等因素，以确定材料的选择。
二、材料选择弹簧的材料直接影响到其性能和使用寿命。
常见的弹簧材料包括钢、不锈钢、铜、合金等。
选择合适的材料需要考虑弹性模量、屈服强度、导热性能等因素。
同时，还需要根据工作环境的要求选择耐腐蚀性好的材料，以延长弹簧的使用寿命。
三、计算方法在设计弹簧时，有一些常用的计算方法可以帮助我们确定合适的参数。
首先是根据载荷和变形要求计算弹簧的刚度系数。
常用的计算公式包括钢丝弹簧刚度系数计算公式、扭转弹簧刚度系数计算公式等。
其次是根据载荷和变形要求，计算弹簧的自由长度和活动长度。
在计算过程中，需要考虑到弹簧的几何形状和材料特性等因素。
四、制造工艺制造工艺对于弹簧的性能和质量同样重要。
在弹簧的制造过程中，需要注意弹簧的成形方式、热处理工艺以及表面处理等环节。
成形方式可以选择拉伸、压缩或扭转等方式，根据弹簧的形状和要求确定。
热处理工艺可以通过调整温度和保温时间等参数来提高弹簧的强度和韧性。
表面处理可以采用镀锌、喷涂等方式，增加弹簧的抗腐蚀性能。
综上所述，弹簧设计方案需要考虑设计要求、材料选择、计算方法以及制造工艺等多个方面。
只有在综合考虑各个因素的前提下，才能设计出性能优良、质量稳定的弹簧产品。
因此，工程师们在设计弹簧时需要充分了解和掌握这些知识，以实现设计方案的准确和可行。
希望本文的内容能对您的弹簧设计工作有所帮助。

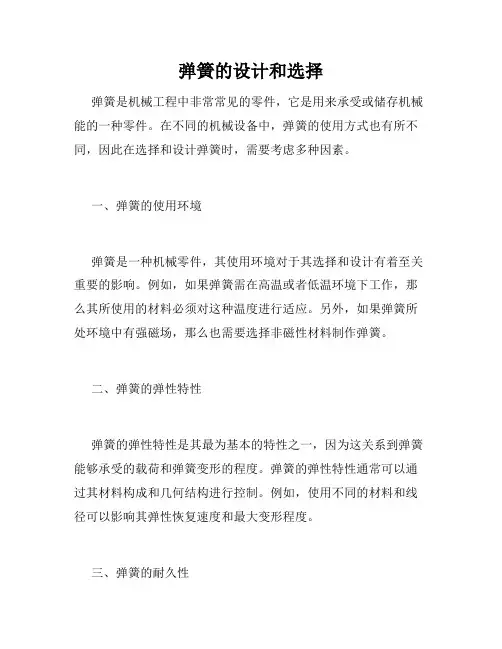

弹簧的设计和选择弹簧是机械工程中非常常见的零件，它是用来承受或储存机械能的一种零件。
在不同的机械设备中，弹簧的使用方式也有所不同，因此在选择和设计弹簧时，需要考虑多种因素。
一、弹簧的使用环境弹簧是一种机械零件，其使用环境对于其选择和设计有着至关重要的影响。
例如，如果弹簧需在高温或者低温环境下工作，那么其所使用的材料必须对这种温度进行适应。
另外，如果弹簧所处环境中有强磁场，那么也需要选择非磁性材料制作弹簧。
二、弹簧的弹性特性弹簧的弹性特性是其最为基本的特性之一，因为这关系到弹簧能够承受的载荷和弹簧变形的程度。
弹簧的弹性特性通常可以通过其材料构成和几何结构进行控制。
例如，使用不同的材料和线径可以影响其弹性恢复速度和最大变形程度。
三、弹簧的耐久性弹簧的耐久性对于机械设备的寿命和效率有着非常重要的影响，因为弹簧一旦失效，很可能会导致机械设备失效。
为了保证弹簧的耐久性，应该采用优质的材料和制造工艺。
此外，定期检查或更换弹簧，也是确保机械设备正常运行的一个重要环节。
四、弹簧的设计弹簧的设计是一个非常重要的环节，因为它直接关系到弹簧的弹性和承载能力。
在进行弹簧的设计时，首先需要确认弹簧的用途和工作条件。
然后，根据工作条件和弹簧的形状、尺寸等因素，进行合理的构造设计。
在实际制作过程中，还需要考虑到弹簧的制造工艺和加工精度等问题。
五、弹簧的选择选择适合的弹簧不仅直接关系到机械设备的性能和寿命，还牵涉到成本和可维护性等因素。
在选择弹簧时，需要首先确认机械设备的工作条件和要求，并根据这些因素选择合适的弹簧类型和材料。
有些情况下，甚至需要进行弹簧的定制设计和制造。
从选择和设计弹簧的角度来看，弹簧是一种非常重要的机械零件。
无论是在工业生产中还是日常生活中，都可以看到它的身影。
因此，对于我们来说，学习弹簧的选择和设计，不仅可以帮助我们更好地理解机械设备的工作原理，还能够提高我们的机械制造能力和水平。

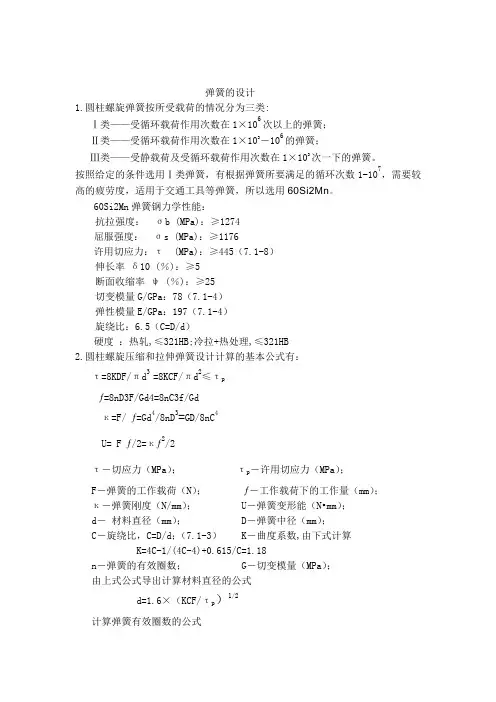

弹簧的设计1.圆柱螺旋弹簧按所受载荷的情况分为三类:Ⅰ类——受循环载荷作用次数在1×106次以上的弹簧；Ⅱ类——受循环载荷作用次数在1×103－106的弹簧；Ⅲ类——受静载荷及受循环载荷作用次数在1×103次一下的弹簧。
按照给定的条件选用Ⅰ类弹簧，有根据弹簧所要满足的循环次数1-107，需要较高的疲劳度，适用于交通工具等弹簧，所以选用60Si2Mn。
60Si2Mn弹簧钢力学性能：抗拉强度：σb (MPa)：≥1274屈服强度：σs (MPa)：≥1176许用切应力：τ (MPa)：≥445（7.1-8）伸长率δ10 (％)：≥5断面收缩率ψ (％)：≥25切变模量G/GPa：78（7.1-4）弹性模量E/GPa：197（7.1-4）旋绕比：6.5（C=D/d）硬度：热轧,≤321HB;冷拉+热处理,≤321HB2.圆柱螺旋压缩和拉伸弹簧设计计算的基本公式有：τ=8KDF/πd3 =8KCF/πd2≤τpƒ=8nD3F/Gd4=8nC3f/Gdк=F/ ƒ=Gd4/8nD3=GD/8nC4U= F ƒ/2=кƒ2/2τ―切应力（MPa）；τp―许用切应力（MPa）；F―弹簧的工作载荷（N）；ƒ―工作载荷下的工作量（mm）；к―弹簧刚度（N/mm）； U―弹簧变形能（N•mm）；d―材料直径（mm）； D―弹簧中径（mm）；C―旋绕比，C=D/d；（7.1-3） K―曲度系数,由下式计算K=4C-1/(4C-4)+0.615/C=1.18n―弹簧的有效圈数； G―切变模量（MPa）；由上式公式导出计算材料直径的公式d=1.6×（KCF/τp）1/2计算弹簧有效圈数的公式n= Gd4ƒ/8D3F=GD/8C4к试验载荷为弹簧允许承受的最大载荷，其值令上式中的K=1计算，即，F s= d3πτs/8D对于旋绕比C≤6DE 的弹簧，由于原材料和工艺的原因，仍可考虑加曲度系数K。
弹簧技术要求和标准
弹簧的技术要求和标准主要包括以下几个方面：
1. 尺寸和几何要求：弹簧的直径、自由高度、节距、自由长度等应符合设计图纸或相应国家标准的要求。
弹簧的圈数应均匀，圈数不应小于设计图纸或相应国家标准的要求。
弹簧的螺旋方向应符合设计图纸或相应国家标准的要求。
弹簧的表面应光滑，无裂纹、折叠、分层、腐蚀等缺陷。
2. 材料要求：弹簧材料应符合设计要求，并应具有质量证明书或相应的检验报告。
3. 性能要求：弹簧应具有一定的弹性模量、屈服强度、极限强度等性能指标，以满足设计要求。
4. 耐久性要求：弹簧应能够承受长期载荷和循环载荷的作用，而不发生过大的永久变形或断裂。
5. 热处理要求：弹簧材料需要进行适当的热处理，以获得所需的机械性能和耐久性。
热处理工艺应根据材料的不同而有所区别，同时应注意避免出现热脆或过烧现象。
6. 表面处理要求：弹簧的表面处理应根据使用环境和工况选择适当的防腐处理方式，以提高其耐腐蚀性能和延长使用寿命。
7. 验收标准：弹簧的验收应按照相应的国家标准或行业标准进行，对于不合格的弹簧应进行返修或报废。
总之，弹簧的技术要求和标准是确保弹簧能够满足设计要求和使用要求的重要保障。
在生产过程中，应遵循相关标准和规范，加强质量控制和检测，提高产品的可靠性和稳定性。

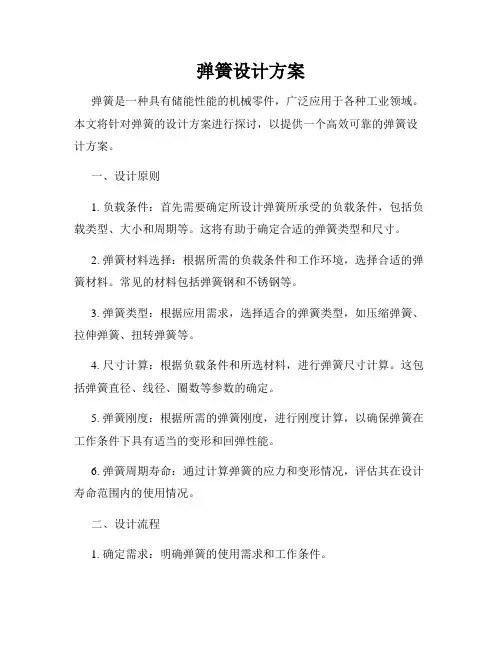

弹簧设计方案弹簧是一种具有储能性能的机械零件，广泛应用于各种工业领域。
本文将针对弹簧的设计方案进行探讨，以提供一个高效可靠的弹簧设计方案。
一、设计原则1. 负载条件：首先需要确定所设计弹簧所承受的负载条件，包括负载类型、大小和周期等。
这将有助于确定合适的弹簧类型和尺寸。
2. 弹簧材料选择：根据所需的负载条件和工作环境，选择合适的弹簧材料。
常见的材料包括弹簧钢和不锈钢等。
3. 弹簧类型：根据应用需求，选择适合的弹簧类型，如压缩弹簧、拉伸弹簧、扭转弹簧等。
4. 尺寸计算：根据负载条件和所选材料，进行弹簧尺寸计算。
这包括弹簧直径、线径、圈数等参数的确定。
5. 弹簧刚度：根据所需的弹簧刚度，进行刚度计算，以确保弹簧在工作条件下具有适当的变形和回弹性能。
6. 弹簧周期寿命：通过计算弹簧的应力和变形情况，评估其在设计寿命范围内的使用情况。
二、设计流程1. 确定需求：明确弹簧的使用需求和工作条件。
2. 材料选择：根据工作环境和负载条件选择适合的弹簧材料。
3. 弹簧类型选择：根据需求选择合适的弹簧类型。
4. 弹簧尺寸计算：根据负载条件、材料和弹簧类型，计算弹簧的尺寸参数。
5. 弹簧刚度计算：根据需求，计算弹簧的刚度，并根据需要进行调整。
6. 弹簧周期寿命评估：通过应力和变形计算，评估弹簧在设计寿命范围内的使用情况。
7. 样品制作：根据设计结果，制作弹簧的样品，并进行测试验证。
8. 优化调整：根据测试结果，对设计进行优化调整，以提高弹簧的性能和寿命。
9. 批量生产：根据优化后的设计方案，进行弹簧的批量生产。
三、设计案例以压缩弹簧为例，假设需设计一款承受500N负载的压缩弹簧，工作环境为常温下。
1. 确定需求：压缩弹簧承受500N负载，工作环境为常温下。
2. 材料选择：选择弹簧钢作为材料，具有优良的力学性能和耐腐蚀性能。
3. 弹簧类型选择：选择圆截面弹簧，适用于承受压缩负载。
4. 弹簧尺寸计算：根据负载条件和材料弹性模量，计算出弹簧直径、线径和圈数等参数。
弹簧的设计方法范文1.确定应用需求：首先，需要明确设计弹簧的具体用途和性能要求。
这可能包括负荷、变形、工作环境和寿命等方面的要求。
同时，还要考虑到弹簧将如何与其他零件和系统进行配合。
2.确定弹簧类型：根据应用需求，可以选择不同类型的弹簧，如压缩弹簧、拉伸弹簧、扭转弹簧或扁平弹簧等。
每种类型的弹簧都有其特定的优势和限制。
3.材料选择：选择适合的材料对于弹簧的性能十分关键。
一般来说，常用的弹簧材料包括钢材、不锈钢、合金钢和钛合金等。
每种材料都有其自身的特性，如强度、韧性、耐腐蚀性和导热性等。
因此，在选择材料时，需要综合考虑这些因素。
4.确定几何形状和尺寸：根据应用需求和材料特性，可以确定弹簧的几何形状和尺寸。
这包括弹簧的长度、直径、圈数、线径以及线圈之间的间距等。
这些参数将直接影响弹簧的刚度、变形能力和负荷能力。
5.计算和模拟分析：使用合适的数学模型和计算方法来估算弹簧的性能。
这可能包括刚度、最大负荷、变形量和寿命等方面的计算。
同时，可以使用计算机辅助设计（CAD）软件来进行模拟和分析，以确定设计方案的可行性。
6.执行实验验证：设计弹簧后，需要进行实验验证以确保其性能和可靠性。
这可能包括拉伸和压缩测试、负荷和变形测量以及疲劳寿命测试等。
通过实验，可以验证设计的准确性，并对需要进行修改的地方进行调整。
7.最后优化：通过实验验证和测试结果，可以对弹簧设计进行进一步的优化。
这可能包括微调几何参数、材料选择和热处理等方面的调整。
最终目标是满足应用要求，并最大程度地提高弹簧的性能。
总结：弹簧的设计是一项复杂而关键的工程任务，需要考虑到多种因素，如用途、性能要求、材料选择、几何形状、尺寸和实验验证等。
通过综合考虑这些因素，并使用适当的计算和分析方法，可以设计出满足应用需求的高性能弹簧。
名称弹簧简图特点及应用名称碟形弹簧环形弹簧盘簧弹簧简图特点及应用承受压力，缓冲及减振能力强，常用于重型机械的缓冲和减振装置。
承受压力，是目前最强的压缩、缓冲弹簧，常用于重型设备，如机车车辆、锻压设备和机械中的缓冲装置。
承受转矩，能储存较大的能量，常用作仪器、钟表中的弹簧。
弹簧设计标准一、弹簧的功能弹簧是一种弹性元件，由于材料的弹性和弹簧的构造特点，它具有屡次重复地随外栽荷的大小而做相应的弹性变形，卸载后立即恢复原状的特性。
很多机械正是利用弹簧的这一特点来满足特殊要求的。
其主要功能有：(1)、减振和缓冲，如车辆的悬挂弹簧，各种缓冲器和弹性联轴器中的弹簧等。
⑵、测力，如测力器和弹簧秤的弹簧等。
⑶、储存及输出能量，如钟表弹簧，枪栓弹簧，仪表和自动控制机构上的原动弹簧等。
⑷、控制运动，如控制弹簧门关闭的弹簧，离合器、制动器上的弹簧，控制内燃机气缸阀门开启的弹簧等。
二、弹簧的类型、特点和应用弹簧的分类方法很多，按照所承受的载荷的不同，弹簧可分为拉伸弹簧、压缩弹簧、扭转弹簧和弯曲弹簧等四种；按照形状的不同，弹簧可分为螺旋弹簧、碟形弹簧、环形弹簧、盘形弹簧和板弹簧等；按照使用材料的不同，弹簧可分为金属弹簧和非金属弹簧。
各种弹簧的特点、应用见表1。
表1弹簧的根本类型、特点和作用在一般机械中，最常用的是圆柱螺旋弹簧。
故本章主要讲述这类弹簧的构造形式、设计理论和计算方QF圆柱形螺旋弹簧圆柱形螺旋扭转弹簧圆锥形螺旋弹簧图(a)承受拉力，图(b)承受压力，构造简单，制造方便，应用最为广泛承受压力，构造紧凑，稳定性好，防振能承受转矩，主要用于各种装置中的压紧和蓄能法。
三、弹簧使用的材料及其用途弹簧钢的的主要性能要求是高强度和高屈服极限和疲劳极限，所以弹簧钢材用较高的含碳量。
但是碳素钢的淬透性较差，所以在对于截面较大的弹簧必须使用合金钢。
合金弹簧钢中的主要合金元素是硅和锰，他们可以增强钢的淬透性和屈强比。
弹簧材料使用最广者是弹簧钢〔SUP〕。

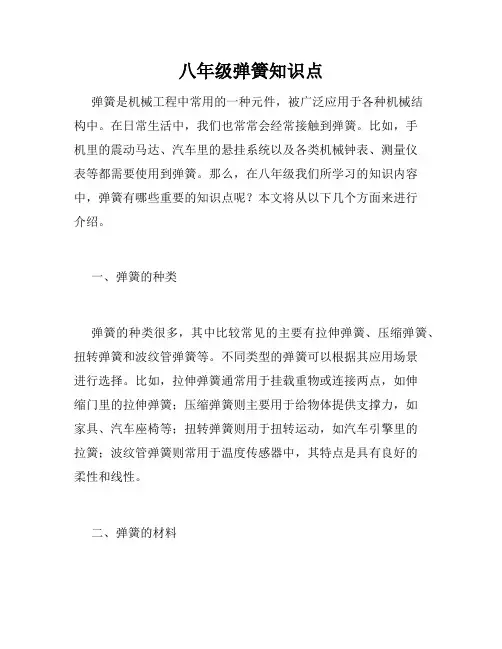

八年级弹簧知识点弹簧是机械工程中常用的一种元件，被广泛应用于各种机械结构中。
在日常生活中，我们也常常会经常接触到弹簧。
比如，手机里的震动马达、汽车里的悬挂系统以及各类机械钟表、测量仪表等都需要使用到弹簧。
那么，在八年级我们所学习的知识内容中，弹簧有哪些重要的知识点呢？本文将从以下几个方面来进行介绍。
一、弹簧的种类弹簧的种类很多，其中比较常见的主要有拉伸弹簧、压缩弹簧、扭转弹簧和波纹管弹簧等。
不同类型的弹簧可以根据其应用场景进行选择。
比如，拉伸弹簧通常用于挂载重物或连接两点，如伸缩门里的拉伸弹簧；压缩弹簧则主要用于给物体提供支撑力，如家具、汽车座椅等；扭转弹簧则用于扭转运动，如汽车引擎里的拉簧；波纹管弹簧则常用于温度传感器中，其特点是具有良好的柔性和线性。
二、弹簧的材料弹簧的材料有很多种，主要包括高碳钢、不锈钢、铜合金、镍钛合金等。
不同的材料对弹簧的性能有不同的影响。
比如，高碳钢制成的弹簧具有良好的弹性和耐磨性，但容易生锈；不锈钢的弹簧具有良好的耐腐蚀性和稳定性，但价格较高；铜合金弹簧则具有优异的导电性和耐腐蚀性，在电脑中的电源插头上就常用铜合金弹簧。
因此，选择合适的弹簧材料对于弹簧的整体性能至关重要。
三、弹簧的设计弹簧的设计与所用的材料以及应用场景密切相关。
弹簧的设计需要考虑到其所用材料的弹性模量、横截面积和应力等因素，以确保其在使用过程中具有稳定的性能。
此外，在设计弹簧时还需考虑到其所承受的载荷以及工作环境中的温度、湿度等因素，以保证其稳定性和可靠性。
四、弹簧的力学性质弹簧的力学性质是研究弹簧性能的重要指标。
其中，最常见的参数有弹性极限、屈服极限、硬度、弹性常数、疲劳极限等。
通过测试这些参数可以了解弹簧的性能指标，以便于选择合适的弹簧或设计出符合要求的弹簧。
总之，弹簧虽然看起来简单，但其内在的知识点却非常重要。
了解弹簧的种类、材料、设计以及力学性质，对于我们在学习和使用弹簧时都非常有意义。
因此，任何与弹簧有关的项目，我们都应该认真对待，以确保其质量和性能的可靠性。
