电缆测试仪使用方法

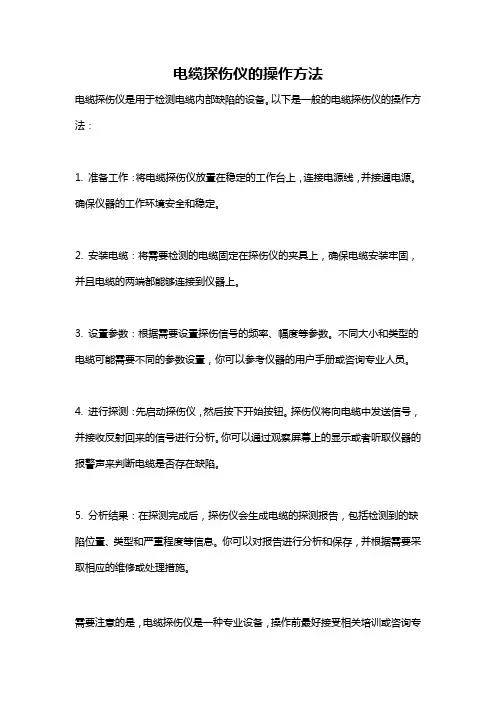

电缆探伤仪的操作方法

电缆探伤仪是用于检测电缆内部缺陷的设备。以下是一般的电缆探伤仪的操作方法：

1. 准备工作：将电缆探伤仪放置在稳定的工作台上，连接电源线，并接通电源。确保仪器的工作环境安全和稳定。

2. 安装电缆：将需要检测的电缆固定在探伤仪的夹具上，确保电缆安装牢固，并且电缆的两端都能够连接到仪器上。

3. 设置参数：根据需要设置探伤信号的频率、幅度等参数。不同大小和类型的电缆可能需要不同的参数设置，你可以参考仪器的用户手册或咨询专业人员。

4. 进行探测：先启动探伤仪，然后按下开始按钮。探伤仪将向电缆中发送信号，并接收反射回来的信号进行分析。你可以通过观察屏幕上的显示或者听取仪器的报警声来判断电缆是否存在缺陷。

5. 分析结果：在探测完成后，探伤仪会生成电缆的探测报告，包括检测到的缺陷位置、类型和严重程度等信息。你可以对报告进行分析和保存，并根据需要采取相应的维修或处理措施。

需要注意的是，电缆探伤仪是一种专业设备，操作前最好接受相关培训或咨询专业人员，以确保正确操作和解读探伤结果。

电线测线器使用方法

1. 首先，确保测线器已经安装好电池并处于工作状态。

2. 插入测线针：将测线针插入待测电线的两个端点中的任意一个（也可选择将一端插入地线）。

3. 等待测线器对电线进行检测。测线器将会通过声音、LED指示灯或数字显示来显示电线的状态。

4. 根据测线器的指示来判断电线的连接情况。通常有以下几种情况：

- 如果测线器发出稳定的声音或指示灯亮起，表示电线有电并正常连接。

- 如果测线器发出间歇的声音或指示灯闪烁，表示电线有电但连接不良，需要重新连接。

- 如果测线器没有任何反应，表示电线没有电或测线器没有工作，可以尝试更换电池或检查测线器是否正常工作。

5. 在使用测线器时，注意安全，避免触碰裸露的导线或其他危险因素。如果不确定操作，请寻求专业人士的帮助。

文档收集于互联网，已重新整理排版.word版本可编辑,有帮助欢迎下载支持.

1文档来源为:从网络收集整理.word版本可编辑. 能手网线测线仪使用方法

全新能手NS-468测线仪、测网络、电话多用、电脑网络电缆测试仪

NS-468 两用多功能电缆测试仪

采用自动扫描方式，快速测试，流线型外形，符合人体工程学设计。线条流畅简洁、防摔、防光设计，更符合现场施工。

技术指标

测试线缆：RJ11、RJ45

电源： DC 9V 叠层电池

耗电：

25MA

体积：

10.5*10.5*2.6 mm

重量：

200G

一、功能：

1.对双绞线1，2，3，4，5，6，7，8，G线对逐根（对）测试，并可区分判定哪一根（对）错线，短路和开路。

2.开关ON为正常测试速度,“S”为慢速测试速度,M为手动档。

二、双绞线测试：打开电源，将网线插头分别插入主测试器和远程测试器，主机指示灯从1至G逐个顺序闪亮，下图例： 文档收集于互联网，已重新整理排版.word版本可编辑,有帮助欢迎下载支持.

1文档来源为:从网络收集整理.word版本可编辑. 主测试器： 1-2-3-4-5-6-7-8-G

远程测试器： 1-2-3-4-5-6-7-8-G（RJ45）

1-2-3-4-5-6------（RJ12）

1-2-3-4----------（RJ11）

若接线不正常，按下述情况显示：

1.当有一根网线如3号线断路，则主测试仪和远程测试端3号灯饰都不亮。

2.当有几条线不通，则几条线都不亮，当网线少于2根线连通时，灯都不亮。

3.当两头网线乱序，例2，4线乱序，则显示如下：

主测试器不变： 1-2-3-4-5-6-7-8-G

远程测试端为： 1-4-3-2-5-6-7-8-G

4.当网线有2根短路时，则主测试器显示不亮，而远程测试端显示短路的两根线灯都微亮，若有3根以上（含3根）

短路时则所有短路的几条线号的灯都不亮。

电缆绝缘电阻的测量方法

电缆的绝缘电阻是指电缆绝缘材料对电流流过的阻力，是一个重要的电气特性参数。正确的测量电缆绝缘电阻可以评估电缆的绝缘状态，以确保电气设备的安全运行。下面将介绍几种常用的电缆绝缘电阻测量方法。

1.直流电桥法

直流电桥法是最常用的电缆绝缘电阻测量方法之一、它基于电桥平衡理论，通过测量电桥平衡时电流和电压的比例关系来计算电缆的绝缘电阻。具体步骤如下：

-首先将电桥一侧电极连接到电缆的一端，另一侧电极连接到地线。

-施加一定电压，例如100V，到电缆上。

-调节电阻箱中的电阻，直到电桥平衡。

-读取电桥平衡时的电阻值，即为电缆的绝缘电阻。

2.交流电桥法

交流电桥法是使用交流电源来测量电缆绝缘电阻的方法。相比于直流电桥法，交流电桥法可以减小直流电压对电缆绝缘材料的影响，提高测量结果的准确性。具体步骤如下：

-将电桥一侧电极连接到电缆的一端，另一侧电极连接到地线。

-利用交流电桥平衡方法，测量电桥平衡时的电流和电压值。

-根据电流和电压的比例关系，计算得到电缆的绝缘电阻。 交流电桥法通常使用高频交流电源，以减小电容效应对测量结果的影响。

3.绝缘电阻测试仪法

绝缘电阻测试仪是一种专用仪器，用来测量电缆及其他电气设备的绝缘电阻。绝缘电阻测试仪的工作原理是通过施加一定电压到电缆上，测量电流的大小，然后计算出电缆的绝缘电阻。具体步骤如下：

-将测试仪的测试电极连接到电缆的两端。

-设置测试仪的测试参数，例如施加的电压和测试时间等。

-开始测试，测试仪会自动施加电压到电缆上，并记录电流的大小。

-测量结束后，测试仪会自动计算出电缆的绝缘电阻值。

需要注意的是，在进行电缆绝缘电阻测量时，应确保电缆处于干燥的环境中，以避免湿度对绝缘电阻的影响。此外，在进行交流电桥法和绝缘电阻测试仪法测量时，应选择合适的测量范围和电压，以确保测量结果的准确性。
