电缆故障检测仪器使用方法

电缆故障测试检测查找仪器使用方法

电缆故障测试检测查找仪器使用方法

1.简介

电缆故障测试检测查找仪器是一种用于检测和查找电缆故障的专用设备。它可以帮助用户快速、准确地定位电缆中的故障点，提高维修效率，减少维修成本。本文将介绍电缆故障测试检测查找仪器的使用方法，包括仪器的基本操作、故障定位原理、故障类型及处理方法等内容。

2.仪器的基本操作

2.1 仪器的启动和关机

●按下电源开关，仪器开始启动。

●在使用完毕后，按下电源开关，仪器关机。

2.2 仪器参数的设置

●根据具体检测需求，设置仪器的参数，如测量范围、故障类型等。

2.3 仪器的连接和校验

●将待测电缆与仪器进行连接，确保连接稳固。 ●进行仪器的自检和校验，确保仪器工作正常。

3.故障定位原理

电缆故障定位仪器的工作原理是利用故障点处的电缆绝缘破损形成的局部放电产生的电磁波信号进行测量和分析，通过对信号的处理，可以精确定位故障点。

4.故障类型及处理方法

4.1 电缆接地故障

●故障特征：________电缆绝缘与地之间发生破损，导致电缆接地，电流异常增大。

●处理方法：________定位故障点并修复破损处，恢复电缆的绝缘性能。

4.2 电缆短路故障

●故障特征：________电缆中两根或多根导体之间发生短路，导致电流异常增大。

●处理方法：________定位故障点并修复短路处，恢复电缆的导电性能。

4.3 电缆断路故障 ●故障特征：________电缆中的导体发生断裂，导致电路中断，电流无法通过。

●处理方法：________定位故障点并修复断裂处，恢复电缆的连通性。

5.附件

本文档涉及的附件可参考附件一：________电缆故障测试检测查找仪器操作手册。

6.法律名词及注释

6.1 电缆故障测试检测查找仪器：________专用于检测和查找电缆故障的设备。

6.2 故障定位原理：________利用电缆故障产生的电磁波信号进行定位的原理。

故障电缆测试仪使用方法

准备工作：使用电缆故障测试仪之前，需要做好以下准备工作：准备好电缆故障测试仪、相应的连接线、绝缘胶带等工具和材料；了解电缆的型号、规格和长度等基本信息；确保测试环境安全，遵守相关安全规定。

连接设备：将电缆故障测试仪的电源线连接到电源插座上，并确保电源正常工作；将电缆故障测试仪的信号线连接到相应的信号输入端口上；将测试探头连接到电缆的待测部位。

设置参数：根据实际情况设置相应的参数和条件，如测试电压、测试频率等。

开始测试：在一切准备就绪后，开始测试。观察仪器面板上的指示灯，确保测试过程正常进行。分析测试结果：根据仪器显示的波形和数据，分析测试结果。通过波形的幅度、位置等信息，判断故障的性质和位置。

故障定位：在确定了故障的性质和大致位置后，使用相应的定位方法进行精确的定位。

修复故障：在找到故障点后，进行修复工作。

关闭仪器：测试完成后，关闭仪器电源，整理好测试线和其他附件。

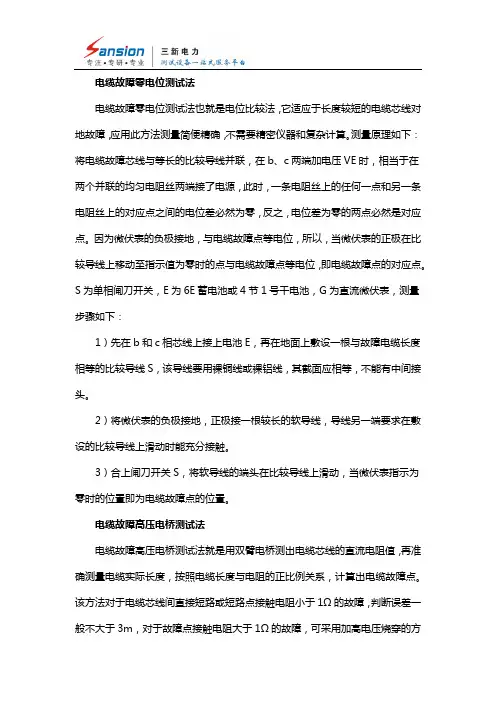

电缆故障零电位测试法

电缆故障零电位测试法也就是电位比较法，它适应于长度较短的电缆芯线对地故障，应用此方法测量简便精确，不需要精密仪器和复杂计算。测量原理如下：将电缆故障芯线与等长的比较导线并联，在b、c两端加电压VE时，相当于在两个并联的均匀电阻丝两端接了电源，此时，一条电阻丝上的任何一点和另一条电阻丝上的对应点之间的电位差必然为零，反之，电位差为零的两点必然是对应点。因为微伏表的负极接地，与电缆故障点等电位，所以，当微伏表的正极在比较导线上移动至指示值为零时的点与电缆故障点等电位，即电缆故障点的对应点。S为单相闸刀开关，E为6E蓄电池或4节1号干电池，G为直流微伏表，测量步骤如下：

1）先在b和c相芯线上接上电池E，再在地面上敷设一根与故障电缆长度相等的比较导线S，该导线要用裸铜线或裸铝线，其截面应相等，不能有中间接头。

2）将微伏表的负极接地，正极接一根较长的软导线，导线另一端要求在敷设的比较导线上滑动时能充分接触。

3）合上闸刀开关S，将软导线的端头在比较导线上滑动，当微伏表指示为零时的位置即为电缆故障点的位置。

电缆故障高压电桥测试法

电缆故障高压电桥测试法就是用双臂电桥测出电缆芯线的直流电阻值，再准确测量电缆实际长度，按照电缆长度与电阻的正比例关系，计算出电缆故障点。该方法对于电缆芯线间直接短路或短路点接触电阻小于1Ω的故障，判断误差一般不大于3m，对于故障点接触电阻大于1Ω的故障，可采用加高电压烧穿的方

法使电阻降至1Ω以下，再按此方法测量。测量电路时，首先测出芯线a与b之间的电阻R1，R1=2RX+R其中RX为a相或b相至电缆故障点的一相电阻值，只为短接点的接触电阻。再就电桥移到电缆的另一端，测出a1与b1芯线间的直流电阻值R2，则R2=2R（L-X）R，R（L-X）为a1相或b1相芯线至电缆故障点的一相电阻值。测完R1与R2后，再按图3所示电路将b1与c1短路，测出b、c两相芯线间的直流电阻值，则该组织的1/2为每相芯线的电阻值，用RL表示，RL=RX R（L-X），由此可得出故障点的接触电阻值：R=R1 R2-2RL表，因此，故障点两侧芯线的电阻值可用下式表示：RX=（R1-R）/2，R（L-X）=（R2-R）/2。RX、R（L-X）、RL三个数值确定后，按比例公式即可求出故障点距电缆端头的距离X或（L-X）：X=（RX/RL）L，（L-X）=（R（L-2）在电缆的末端在测量每相芯线的电容电流Ia1、Ib2、Ic3的数值，以核对完好芯线与断线芯线的电容之比，初步可判断出断线距离近似点。

电缆故障定点仪

电缆路径探测接收机

使用说明书

电缆故障定点仪/电缆路径探测接收机 使用说明书

１ 第一章 技 术 说 明

电缆故障定点仪/电缆路径探测接收机，主要用于电缆故障精确定点，以及用于地埋电缆的路径走向查找。 一、电缆故障定点仪/电缆路径探测接收机技术指标 1、灵敏度：在输入信号频率为300Hz、幅度为10μV，信噪比为20：1条件下，不失真输出V0＞2.5V。 2、输出阻抗：4-40(Ω)低阻输出。 3、功耗：V=9V，静态电流:声测档不大于12mA,声磁同步档不大于18mA。 4、工作电压：9V干电池供电。 5、工作环境温度：-10℃～+40℃。 6、外形尺寸：机箱体积：210×145×70mm。

第二章 电缆故障定点仪/电缆路径探测接收机

功 能 介 绍

一、电缆故障定点仪/电缆路径探测接收机 面板及操作功能介绍 定点仪正面及定点仪背面示意图如图2.1所示：

图2.1 电缆故障定点仪/电缆路径探测接收机面板示意图 电源开关、音量电位器旋钮：向上拉（或者顺时针旋转），电源接通，顺时针旋转、耳机音量增大。 表头增益：用于调节V表头摆动灵敏度，顺时针旋转，摆幅增大。同时也用于调节φ表头摆动灵敏度，顺时针旋转，摆幅增大。 耳机输出插座：与定点仪配套耳机连接。 声测/声磁同步：按键抬起为声信号接收，耳机和V表头均反映声测探头接收声波信号。按键按下，为声磁同步接收状态，此时V表头反映探头接收放电声波信号，φ表头和耳机则接收路径仪信号或者放电电磁波信号。 φ表头：声磁同步接收时反映接收磁信号大小幅度。 V表头：指示声波信号幅度。 电源指示灯：电池电压正常值为9V，电源开关打开，该指示灯发亮，若电池电压过低时，该指示灯已亮度变暗，定点仪灵敏度也大大降低，应及时更换同型号6F22型方块电池。 声输入插座：定点仪配套的，声测探头插入该插座。 电池盖板：更换电池时，拧下M3螺钉，打开电池盖板，更换同型号6F22型9V电池。 磁输入插座：当寻测电缆路径时，此插座插入同步接收天线。 二、电缆故障定点仪/电缆路径探测接收机配套附件介绍 电缆故障定点仪/电缆路径探测接收机 使用说明书
