第一章电路分析与电气工程第章本件
第二章基本元件与电路
第三章电压和电流定律
第四章基本节点和网孔分析第五章常用电路分析方法
天津大学电子信息工程学院
学习要点
第一章了解本课程的重要性和分析问题的一般方法。

第章
第二章针对基本元件、基本概念、基本原理进行深入理解，注重对电流、电压、功率等基本电路特性的掌握（方
向与数值），充分认识理想化对电压源和电流源模型
的影响。

第三章理解掌握基尔霍夫电流和电压定律，并熟练掌握节点电流方程和回路电压方程的列解。

第四章作为本书基本电路分析的基本方法，节点分析和网孔分析应准确熟练掌握。

第五章围绕戴维南和诺顿定理，掌握戴维南等效电路的求解方法及最大功率传输定理。

天津大学电子信息工程学院
第三章23题
v i P 1=2V 1=31/3A 1=-62/3W v 2=2V i 2=1/3A P 2=2/3W v 3=1/3V i 3=10A P 3=10/3W ===v 45/3V i 429/3A P 4145/9W v 5=5/3V i 5=1/3A P 5=5/9W
天津大学电子信息工程学院
第四章基本节点和网孔分析
基本节点分析举例：
（1）仅包括电阻与电流源
简化电路，标注节点和参考点，N节点列N-1个节点电流方程。

（2）包括电压源
简化电路，标注节点，构造超节点；
电压源的两端点均不是参考点，也非一个超节点的端点，则构
造独立超节点，减少一个节点方程，多一个超节点内电压源端
电压方程。

电压源的任意一端为参考点，则可以认为该另一节点与参考点
构成超节点，直接列出另一端点的电压数值（等于电压源电
压），而不必列出该节点方程。

电压源的任意一端为超节点，则可以将其并入超节点进行计算。

天津大学电子信息工程学院
（3）包括受控源
包括M个受控电流源
——
简化电路，标注节点，N个节点加M个受控源，列解N-1个
节点方程，增加M个有关受控源控制变量的电路方程。

包括M个受控电压源——
简化电路，标注节点，构造超节点，列解各节点方程（包
括超节点），增加M个有关受控源控制变量的电路方程。

特例：
•控制变量是节点电压，则不需要增加控制变量的电路方程。

•多个电压源串接（包括受控电压源，应逐次合并节点，形
成多节点并成的超节点。

天津大学电子信息工程学院
基本网孔分析举例：
（1）仅包括电阻与电压源
简化电路，判断并标注网孔电流，统一采用顺时针方向。

N个网孔列解N个网孔电压方程。

（2）包括电流源
简化电路，判断并标注网孔电流，构造超网孔；
电流源所在支路为两个普通网孔所共有，则将这两个网孔合并
为一个超网孔，构造方法是忽略该支路，由两个网孔的其他支
路构成网孔回路电压方程，这时减少一个网孔回路电压方程，
需增加一个电流源支路上的电流方程。

电流源所在支路在电路外侧，即它仅属于一个网孔，而不是两
个共有，这时可以简单的将该网孔电流等于电流源电流，构成
一个特殊的超网孔。

电流源所在支路所涉及的两个网孔中有超网孔，则可以逐步合
并网孔，得到超网孔。

天津大学电子信息工程学院
（3）包括受控源
包括M个受控电压源
——
简化电路，标注网孔电流，N个网孔加M个受控电压源，列解N 个网孔电压方程，增加M个有关受控源控制变量的电路方程。

包括M个受控电流源——
简化电路，标注网孔电流，构造超网孔，列解各网孔方程
（包括超网孔），增加M个有关受控源控制变量的电路方程。

天津大学电子信息工程学院
v1 = 1 V, v2 = 3.085 V, v
第四章43 题：用网孔分析法求1Ω电阻消耗的功率。

10
1741103=++−+−+−i i i i i i )()(
)()()()()(35
20
15101332212332321=−=−++−i i i i i i i 2379
41.−=−=i 22=×−==7621
06010232..=i i W
i i R i P 3111123.)(天津大学电子信息工程学院
第五章常用电路分析方法学习要点：
•叠加原理及其应用
•实际电源模型及其转换
•戴维南等效电路
•诺顿等效电路
•最大功率传输条件
天津大学电子信息工程学院
求解戴维南等效电路和诺顿等效电路的方法总结：
情况一：——针对不含受控源的简单网络
直接求无源网络的等效电阻，以及开路电压或短路电流。

情况
二：——针对只含有受控源的网络
端口网络处添加辅助电压源或电流源，再计算端口电压和电流关系，得到等效电阻。

情况三：——针对既含有独立源，也含有受控源的网络
求解端口网络的开路电压和短路电流，并由此计算等效电阻；或先求解开路电压，再根据情况二用外加电源法求等效电阻。

天津大学电子信息工程学院
第五章12题：用叠加原理求2Ω电阻吸收的功率。

天津大学电子信息工程学院
第五章39题：求戴维南等效电路。

1test x V V V ==10/21test x x i V V +=9.952test i A =−/100.5test test R v i ==−Ω
天津大学电子信息工程学院
第五章49题：求图所示二端网络的戴维南等效电路。

（解法1：添加1V 电压源）
利用电源转换实现电路简化
2.0)50200(01.0200=−×++×−ab ab ab v i v v 1
=ab v A i 0048.0=A
...i i i ba 0052000480010100=−=−=Ω
==31921.i /R 天津大学电子信息工程学院ba TH
第五章49题：求图中二端网络的戴维南等效电路。

v x v f ·
i
(200+100+50)i -2V ab -0.2V ab +100=0
没有独立源，所以V TH = 0.
i =1-V ab /100
添加1-A 电流源:
节点‘x’:001=/200+()/50[1]x : 0.01 v ab = v x / 200 + (v x –v f )/ 50超节点:1 = v ab / 100 + (v f –v x ) )/ 50
[2]v ab –v f = 0.2 v ab
[3]
天津大学电子信息工程学院解得v ab = 192.3 V , R TH = v ab / (1 A) = 192.3 Ω.
第五章54题：求图所示网络的戴维南和诺顿等效电路。

3/250+/75100×10-3= V x / 250 + V oc / 7.5×103
V x –V oc = 5 i x
i x = V x / 250.
解之得, V oc = V TH = 23.72 V .
I sc = 100 mA.
==2372天津大学电子信息工程学院R TH = V oc /I sc = 237.2Ω
第五章63题：(a)求网络的戴维南等效电路；
(b) 求从该电路得到的最大功率.求解开路电压v oc ：
i 10= 5 A
==2(0)+3+10=13=13(5)=65V TH = V ab = 2(0) + 3 i 10+ 10 i 10= 13 i 10= 13(5) = 65 （V ）i =5A
： 1 = 5A -3×i 10+2×i 2+10×（i 2-i 1）=0
i 10 = i 1 -i 2
求解短路电流i sc i sc = i 2 = 13/3 A
=15天津大学电子信息工程学院R TH = 15 Ω.
第章题第五章64题：
(a ) 求R L 的值，使其获得的功率最大；)两端的电压(“”(b ) 计算R
L 两端的电压。

( “+”在上).
超网孔：
天津大学电子信息工程学院。

合集下载

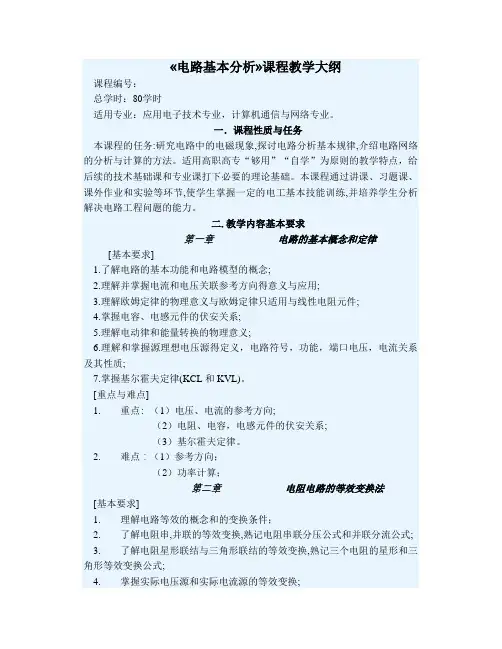

《电路基本分析》课程教学大纲 石生版
