电缆沟内桥架施工方案

生产现场电缆防火封堵

电缆桥架安装

施工方案

1

施工组织设计纲要

一、工程概况及特点

1、 工程概况：

本工程为 电缆防火封堵工程。其中封堵位置包含:控制室、变压器、电缆沟、水处理室、防火墙、穿墙孔洞、电缆夹层、端子箱、汇控柜、断路器、机构箱,发电机组等。

2、 工程特点：

工程设计特点主要是围绕发电厂的关键部位、本着国家电力行业《二十五项反事故措施》的要点进行设计，工程特点是既要达到国家标准，又要达到环境美化要求（技术质量),既实用又美观。使电缆防火封堵工程和电厂输变电系统融为一体，使整体美观和谐。

3、 设计宗旨:

在设计电缆沟道的施工方案时，应充分考虑到以下原则：

（1)安全可靠、经济适用、便于安装；维护；

（2）符合中国国情，既要适合新建工程,也要适用于

改、扩建工程的需要；

（3）、电缆隧道设计、施工，做到有法可依、有章可循。规范化是本设计、施工的宗旨。施工要有产品说明书、产品合格证，并提交施工资质(由供货单位施工的）。

二、国家电力公司电缆防火封堵工作标准

1. 总则

1。1为确保公司系统生产场所和设施的安全，贯彻“预防为主，防消结合”的消防工作方针，防止火灾事故发生，保障人身和财产

2 安全，制订本标准。

1。2本标准适用于公司生产场所和设施所使用的电力电缆和控制电缆防火封堵设计、施工和验收.

1.3本标准所指的电缆防火封堵指封、堵、隔、涂、包。

1.4本标准参照原电力部DL5027-93《电力设计典型消防规程》、国标GB50229-96《火力发电厂于变电所设计防火规范》等规定制定。

2. 一般规定

2.1从事电缆防火封堵设计、施工单位、必须具有相应的设计、施工资质。

2。2现场施工必须符合电力系统安全、文明施工的要求。

3. 电缆封堵部位

3。1凡穿越墙壁、楼板和电缆沟道而进入控制室、开关室、电容器室、消弧线（接地变)室所用变室，保护室、电缆夹层、电气柜（盘）、交直流柜（盘）控制屏及仪表盘、保护盘等处的电缆孔、洞。

第1篇

本工程为某住宅小区电缆安装工程，主要包括住宅楼内外的电缆敷设、电缆桥架安装、电缆接头制作、电缆绝缘测试等。工程地点位于XX市XX区，施工工期为30天。

二、施工准备

1. 人员准备：组建一支具有丰富经验的电缆安装施工队伍，包括施工队长、技术员、电工、焊工等。

2. 材料准备：电缆、电缆桥架、电缆附件、绝缘测试设备等。

3. 工具准备：电缆敷设工具、电缆桥架安装工具、电缆接头制作工具、焊接设备、绝缘测试设备等。

4. 施工方案编制：根据工程特点和施工要求，编制详细的施工方案。

三、施工工艺

1. 电缆敷设

（1）根据设计图纸，确定电缆敷设路径。

（2）沿路径开挖电缆沟，确保电缆敷设深度符合规范要求。

（3）将电缆敷设至电缆沟内，注意电缆间的间距，防止相互干扰。

（4）电缆敷设完毕后，进行电缆绝缘测试，确保电缆绝缘性能良好。

2. 电缆桥架安装

（1）根据设计图纸，确定电缆桥架安装位置。

（2）在安装位置固定电缆桥架，确保桥架水平、垂直度符合规范要求。

（3）将电缆敷设至桥架内，注意电缆间的间距，防止相互干扰。

（4）桥架安装完毕后，进行电缆绝缘测试，确保电缆绝缘性能良好。

3. 电缆接头制作

（1）根据设计图纸，确定电缆接头位置。

（2）使用专用工具，制作电缆接头，确保接头质量。 （3）电缆接头制作完毕后，进行电缆绝缘测试，确保接头绝缘性能良好。

4. 绝缘测试

（1）使用绝缘测试设备，对电缆进行绝缘测试。

（2）测试数据符合规范要求，方可进行下一道工序。

四、质量控制

1. 严格按照设计图纸和施工规范进行施工。

2. 对电缆、电缆桥架、电缆附件等材料进行严格检验，确保材料质量。

3. 施工过程中，加强对施工人员的培训和管理，确保施工质量。

4. 施工完毕后，对电缆线路进行全面的验收，确保工程质量。

五、安全措施

1. 施工现场设置明显的警示标志，确保施工安全。

2. 施工人员必须佩戴安全帽、安全带等防护用品。

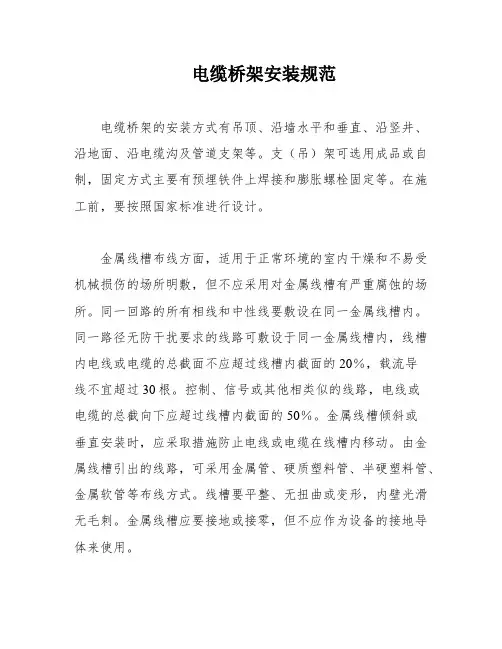

电缆桥架安装规范

电缆桥架的安装方式有吊顶、沿墙水平和垂直、沿竖井、沿地面、沿电缆沟及管道支架等。支（吊）架可选用成品或自制，固定方式主要有预埋铁件上焊接和膨胀螺栓固定等。在施工前，要按照国家标准进行设计。

金属线槽布线方面，适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但不应采用对金属线槽有严重腐蚀的场所。同一回路的所有相线和中性线要敷设在同一金属线槽内。同一路径无防干扰要求的线路可敷设于同一金属线槽内，线槽内电线或电缆的总截面不应超过线槽内截面的20％，载流导线不宜超过30根。控制、信号或其他相类似的线路，电线或电缆的总截向下应超过线槽内截面的50％。金属线槽倾斜或垂直安装时，应采取措施防止电线或电缆在线槽内移动。由金属线槽引出的线路，可采用金属管、硬质塑料管、半硬塑料管、金属软管等布线方式。线槽要平整、无扭曲或变形，内壁光滑无毛刺。金属线槽应要接地或接零，但不应作为设备的接地导体来使用。

电缆桥架布线方面，布线时电缆不应有易延燃材料外护层。在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施。电缆桥架（托盘）水平安装时的距地高度一般要高于2.50m，垂直安装时距地2m以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室、电气竖井、技术层等）内时除外。电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3m。垂直敷设时，其固定点间距不宜大于2m。几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑干扰、维护、检修距离。在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：控制电缆不应大于50％，电力电缆不应大于40％。不同电压、不同用途的电缆不宜敷设在同一层桥架上，如受条件限制需安装在同一层桥架上时，应用隔板隔开，线与线间隔应大于200mm。电缆桥架与各种管道平行或交叉时，其最小净距应符合规定。

电缆桥架安装规范

电缆桥架不应安装在腐蚀性气体管道和热力管道上方，也不应安装在腐蚀性液体管道下方。如果必须这样安装，应采取防腐和隔热措施。

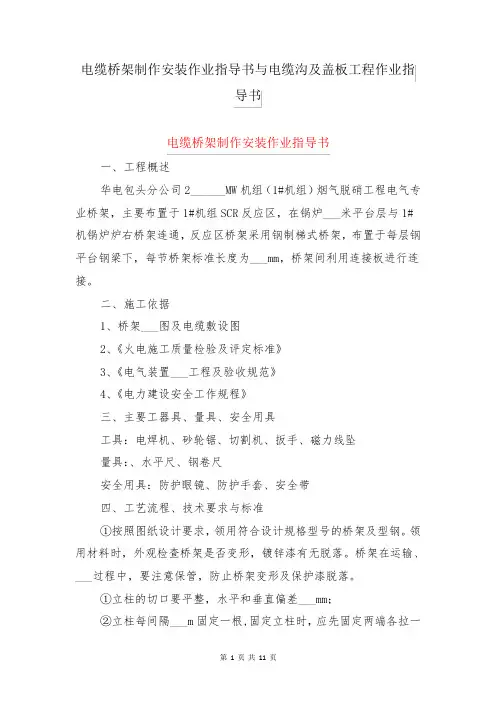

第 1 页 共 11 页 电缆桥架制作安装作业指导书与电缆沟及盖板工程作业指导书 电缆桥架制作安装作业指导书 一、工程概述 华电包头分公司2______MW机组（1#机组）烟气脱硝工程电气专业桥架，主要布置于1#机组SCR反应区，在锅炉___米平台层与1#机锅炉炉右桥架连通，反应区桥架采用钢制梯式桥架，布置于每层钢平台钢梁下，每节桥架标准长度为___mm，桥架间利用连接板进行连接。 二、施工依据 1、桥架___图及电缆敷设图 2、《火电施工质量检验及评定标准》 3、《电气装置___工程及验收规范》 4、《电力建设安全工作规程》 三、主要工器具、量具、安全用具 工具：电焊机、砂轮锯、切割机、扳手、磁力线坠 量具：、水平尺、钢卷尺 安全用具：防护眼镜、防护手套、安全带 四、工艺流程、技术要求与标准 ①按照图纸设计要求，领用符合设计规格型号的桥架及型钢。领用材料时，外观检查桥架是否变形，镀锌漆有无脱落。桥架在运输、___过程中，要注意保管，防止桥架变形及保护漆脱落。 ①立柱的切口要平整，水平和垂直偏差___mm； ②立柱每间隔___m固定一根,固定立柱时，应先固定两端各拉一 第 2 页 共 11 页 线绳，找出基准线，再固定中间立柱。 ③立柱焊接时，焊口应饱满,无虚焊、夹渣、咬边，每根立柱固定好后，水平和竖直度偏差不能超过___mm。 ①如果托臂是厂家提供的产品，在___前，要检查规格型号是否符合设计，托臂有无变形，镀锌层有无脱落。___时，每一个螺栓都应固定牢靠。 ②如果施工人员自己组合托臂，则下料时，切口要平正，尺寸偏差___mm。 ③所有托臂在组合___时，应使托臂保持水平，同一标高的托臂上下偏差不得超过___mm，层与层间隔___mm。 ①___前，检查桥架有无变形现象,镀锌层有无脱落。 ②桥架需要切割时,切口要正,并用平锉将毛刺、锐边打磨光滑。 ③铺设桥架时，接头要对正，连接螺栓应由内向外穿，桥架连接坚固，横平竖直，水平方向误差全长不超过___mm，垂直度不超过___mm。 ④当多层桥架标高同时改变时，桥架层间距离应保持不变，桥架与桥架应保持平行。 ⑤桥架___，应先___主桥架，当盘柜或者控制箱就位后，再___分支架，分支架与盘柜或者控制箱应连接坚固。 ⑥组装电缆竖井时，竖井垂直误差2/10H(H为竖井高度),支架横撑水平误差2/10L(L为竖井宽度),竖井对角线误差5/10L(L为竖井对角线长度)。 ①领用桥架时,如果桥架装车不稳,在运输途中会滑落砸伤别人。 ②运输桥架时,领料人员如果坐在运输车的桥架上,会有被挤伤、摔下的危（wei）险。 第 3 页 共 11 页 ①装载桥架时，桥架时，桥架要放平稳、坚固，不许将桥架装载的过多过高，以免重心不稳。 ②严禁人货同车，装车人员应与运输车同行，以便监护。 ①立柱下料时要使用砂轮锯，砂轮锯属于高速转动工具，如其绝缘不好，易发生触电事故。 ②用砂轮锯下料时，飞溅出的铁屑温度高，速度快，极易伤人。 ③使用砂轮锯时，如果用力过大，会造成砂轮锯片破碎，高速飞出的破碎锯片会伤人。 ①砂轮锯接线时，必须由专业电工接线，应时常查看电源线有无破损，严禁在雨天或者潮湿环境使用；使用砂轮锯时应加装漏电保护器。 ②使用砂轮锯时，必须佩戴防护眼镜，且不得直接对准他人操作。 ③使用砂轮锯时，操作人员用力要均匀禁止临工操作。 ①电焊机如接线不正确，会将其烧坏。 ②如果电焊机的电源线、电焊带子绝缘损坏，会导致焊机烧坏及触电事故。 ③焊接过程中产生的焊接火花，容易引起火灾。 ①电焊机接线必须由专业电工进行，禁止暂时工接线。 ②焊机在使用前应检查其电源线和电焊带子是否有破坏，发现破损处及时处理；在使用中，禁止硬拉硬拽,以免利器将电源线及电焊带子划伤。 焊接过程中，要采取防火措施，施工时尽量远离可燃物。 ②桥架___时，现场多数为交叉作业，上方坠落物易砸伤施工人员，地面孔洞及沟道易将人摔伤。 ①在___桥架前，应搭设坚固可靠的脚手架，架板应封扎坚固；施工人员在高处施工时，必须使用安全带，将安全带栓在坚固之处。 第 4 页 共 11 页 ②在施工现场，不得将安全帽随便摘下；尽量避免交叉作业，无法避免时，必须搭设防护层；进入现场，不许穿高跟鞋，发现施工地面孔洞及沟道，应进行封堵处理。 1、进入现场时，必须正确佩戴合格安全帽，不得酒后进入现场。 2、高处作业时，首先要检查所有脚手架是否已经过验收，确认无事故隐患后方可使用。 3、高处作业时，必须正确使用合格安全带，并将其悬挂在上方坚固处。 4、严禁在施工现场吸烟，并注意防火。 七、环保注意事项 1、桥架、型钢下角料不可乱扔，集中放置，过长下角料能用的尽量使用，节省材料。 2、切割机、电焊机、施工照明用完及时停掉电源。 3、桥架用连接板、螺栓限量领取，不得乱放、乱弃。现场桥架、立柱、托臂等材料摆放整齐，分类摆放。 4、使用电焊时，要防止火花乱溅，注意防火，焊条头集中放置，交于工具室。 5、补刷漆时，注意对地面、桥架等滴流污染，要采取保护措施。废毛刷、漆桶要收回交工具室，集中处理。 6、___过程中，产生的垃圾要做到随干随清、文明施工。 第 5 页 共 11
