传热学热阻计算公式

传热学知识点总结传热学知识点总结传热学，是研究热量传递规律的科学，是研究由温差引起的热能传递规律的科学。

大约在上世纪30年代，传热学形成了独立的学科。

以下是小编整理的传热学知识点总结，欢迎阅读！第一章§1-1 “三个W”§1-2 热量传递的三种基本方式§1-3 传热过程和传热系数要求：通过本章的学习，读者应对热量传递的三种基本方式、传热过程及热阻的概念有所了解，并能进行简单的计算，能对工程实际中简单的传热问题进行分析（有哪些热量传递方式和环节）。

作为绪论，本章对全书的主要内容作了初步概括但没有深化，具体更深入的讨论在随后的章节中体现。

本章重点：1.传热学研究的基本问题物体内部温度分布的计算方法热量的传递速率增强或削弱热传递速率的方法2.热量传递的三种基本方式(1).导热：依靠微观粒子的热运动而产生的热量传递。

传热学重点研究的是在宏观温差作用下所发生的热量传递。

傅立叶导热公式：(2).对流换热：当流体流过物体表面时所发生的热量传递过程。

牛顿冷却公式：(3).辐射换热：任何一个处于绝对零度以上的物体都具有发射热辐射和吸收热辐射的能力，辐射换热就是这两个过程共同作用的结果。

由于电磁波只能直线传播，所以只有两个物体相互看得见的部分才能发生辐射换热。

黑体热辐射公式：实际物体热辐射：3.传热过程及传热系数：热量从固壁一侧的流体通过固壁传向另一侧流体的过程。

最简单的传热过程由三个环节串联组成。

4.传热学研究的基础傅立叶定律能量守恒定律+ 牛顿冷却公式 + 质量动量守恒定律四次方定律本章难点1.对三种传热形式关系的理解各种方式热量传递的机理不同，但却可以（串联或并联）同时存在于一个传热现象中。

2.热阻概念的理解严格讲热阻只适用于一维热量传递过程，且在传递过程中热量不能有任何形式的损耗。

思考题：1.冬天经太阳晒过的棉被盖起来很暖和，经过拍打以后，效果更加明显。

为什么？2.试分析室内暖气片的散热过程。

热传导中的热阻计算
热阻（thermal resistance）是描述热传导中的阻力大小的物理量，计量单位是温度差/功率（K/W）。

在热传导过程中，物质的热阻可以通过以下公式计算：
热阻 = 温度差 / 热流率
其中，温度差指的是热流经过物质时的温度差，单位为摄氏度或开尔文；热流率指的是热流经过物质单位时间内传递的热量，单位为瓦特（W）。

通常情况下，如果热传导介质为均匀介质，热阻可以通过以下公式计算：
热阻 = (厚度 / 热导率) × (面积 / 厚度)
其中，厚度指的是热传导介质的厚度，单位为米（m）；热导率指的是热传导介质的热导率，单位为瓦特/米·开尔文（W/m·K）；面积指的是热传导介质的面积，单位为平方米（m²）。

需要注意的是，以上公式适用于热传导介质为均匀介质的情况，如果热传导介质不均匀，需要根据实际情况进行分析和计算。

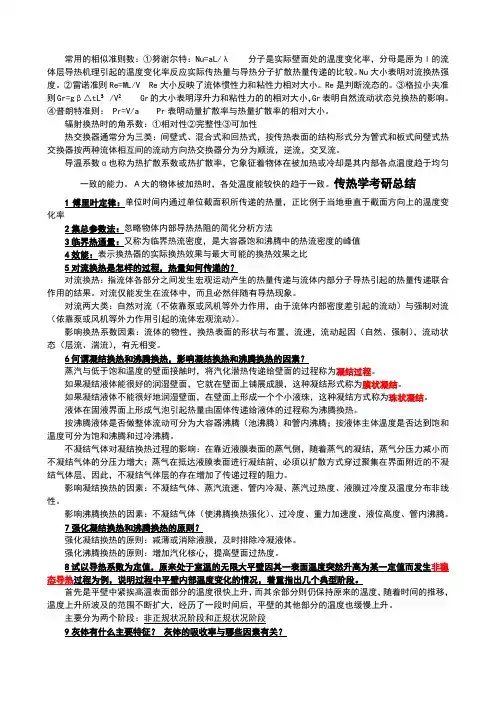

常用的相似准则数：①努谢尔特：Nu=aL/λ分子是实际壁面处的温度变化率，分母是原为l的流体层导热机理引起的温度变化率反应实际传热量与导热分子扩散热量传递的比较。

Nu大小表明对流换热强度。

②雷诺准则Re=WL/V Re大小反映了流体惯性力和粘性力相对大小。

Re是判断流态的。

③格拉小夫准则Gr=gβ△tL³/V² Gr的大小表明浮升力和粘性力的的相对大小，Gr表明自然流动状态兑换热的影响。

④普朗特准则： Pr=V/a Pr表明动量扩散率与热量扩散率的相对大小。

辐射换热时的角系数：①相对性②完整性③可加性热交换器通常分为三类：间壁式、混合式和回热式，按传热表面的结构形式分为管式和板式间壁式热交换器按两种流体相互间的流动方向热交换器分为分为顺流，逆流，交叉流。

导温系数α也称为热扩散系数或热扩散率，它象征着物体在被加热或冷却是其内部各点温度趋于均匀一致的能力。

Α大的物体被加热时，各处温度能较快的趋于一致。

传热学考研总结1傅里叶定律：单位时间内通过单位截面积所传递的热量，正比例于当地垂直于截面方向上的温度变化率2集总参数法：忽略物体内部导热热阻的简化分析方法3临界热通量：又称为临界热流密度，是大容器饱和沸腾中的热流密度的峰值4效能：表示换热器的实际换热效果与最大可能的换热效果之比5对流换热是怎样的过程，热量如何传递的？对流换热：指流体各部分之间发生宏观运动产生的热量传递与流体内部分子导热引起的热量传递联合作用的结果。

对流仅能发生在流体中，而且必然伴随有导热现象。

对流两大类：自然对流（不依靠泵或风机等外力作用，由于流体内部密度差引起的流动）与强制对流（依靠泵或风机等外力作用引起的流体宏观流动）。

影响换热系数因素：流体的物性，换热表面的形状与布置，流速，流动起因（自然、强制），流动状态（层流、湍流），有无相变。

6何谓凝结换热和沸腾换热，影响凝结换热和沸腾换热的因素？蒸汽与低于饱和温度的壁面接触时，将汽化潜热传递给壁面的过程称为凝结过程。

第一章、基本内容：一、热量传递的三种基本方式⒈导热 掌握导热系数λ是一物性参数，其单位为w ／(m·K)；它取决于物质的热力状态，如压力、温度等。

⒉对流 掌握对流换热的表面传热系数h 为一过程量，而不像导热系数λ那样是物性参数。

⒊热辐射 掌握黑体辐射的斯蒂藩—玻耳兹曼定律。

二、传热过程与传热系数⒈传热过程 理解传热系数K 是表征传热过程强弱的标尺。

⒉热阻分析1、试分析室内暖气片的散热过程，各环节有哪些热量传递方式？以暖气片管内走热水为例。

答：有以下换热环节及热传递方式(1)由热水到暖气片管到内壁，热传递方式是对流换热(强制对流)；(2)由暖气片管道内壁至外壁，热传递方式为导热；(3)由暖气片外壁至室内环境和空气，热传递方式有辐射换热和对流换热。

二、定量计算本节的定量计算主要是利用热量传递的三种基本方式所对应的定律，即导热的傅里叶定律，对流换热的牛顿冷却公式，热辐射的斯蒂藩—玻耳兹曼定律进行简单的计算。

另外，传热过程、热阻综合分析法及能量守恒定律也是较重要的内容。

1、一双层玻璃窗，宽1.1m ，高1.2m ，厚3mm ，导热系数为1.05W/(m·K)；中间空气层厚5MM ，设空气隙仅起导热作用，导热系数为0.026W/(m·K)。

室内空气温度为25℃。

表面传热系数为20W/(m 2·K)；室外空气温度为-10℃，表面传热系数为15W/(m 2·K)。

试计算通过双层玻璃窗的散热量，并与单层玻璃窗相比较。

假定在两种情况下室内、外空气温度及表面传热系数相同。

解：(1)双层玻璃窗情形，由传热过程计算式：(2)单层玻璃窗情形：显然，单层玻璃窃的散热量是双层玻璃窗的2.6倍。

因此，北方的冬天常常采用双层玻璃窗使室内保温。

2、一外径为0.3m ，壁厚为5mm 的圆管，长为5m ，外表面平均温度为80℃。

200℃的空气在管外横向掠过，表面传热系数为80W/(m 2·K)。

第九章 传热过程分析和换热器计算在这一章里讨论几种典型的传热过程，如通过平壁、圆筒壁和肋壁的传热过程通过分析得出它们的计算公式。

由于换热器是工程上常用的热交换设备，其中的热交换过程都是一些典型的传热过程。

因此，在这里我们对一些简单的换热器进行热平衡分析，介绍它们的热计算方法，以此作为应用传热学知识的一个较为完整的实例。

9－1传热过程分析在实际的工业过程和日常生活中存在着的大量的热量传递过程常常不是以单一的热量传递方式出现，而多是以复合的或综合的方式出现。

在这些同时存在多种热量传递方式的热传递过程中，我们常常把传热过程和复合换热过程作为研究和讨论的重点。

对于前者，传热过程是定义为热流体通过固体壁面把热量传给冷流体的综合热量传递过程，在第一章中我们对通过大平壁的传热过程进行了简单的分析，并给出了计算传热量的公式 t kF Q ∆=， 9－1式中，Q 为冷热流体之间的传热热流量，W ；F 为传热面积，m 2；t ∆为热流体与冷流体间的某个平均温差，oC ；k 为传热系数，W/(⋅2m o C)。

在数值上，传热系数等于冷、热流体间温差t ∆=1 o C 、传热面积A =1 m2时的热流量值，是一个表征传热过程强烈程度的物理量。

在这一章中我们除对通过平壁的传热过程进行较为详细的讨论之外，还要讨论通过圆筒壁的传热过程，通过肋壁的传热过程，以及在此基础上对一些简单的包含传热过程的换热器进行相应的热分析和热计算。

对于后者，复合换热是定义为在同一个换热表面上同时存在着两种以上的热量传递方式，如气体和固体壁面之间的热传递过程，就同时存在着固体壁面和气体之间的对流换热以及因气体为透明介质而发生的固体壁面和包围该固体壁面的物体之间的辐射换热，如果气体为有辐射性能的气体，那么还存在固体壁面和气体之间的辐射换热。

这样，固体壁面和它所处的环境之间就存在着一个复合换热过程。

下面我们来讨论一个典型的复合换热过程，即一个热表面在环境中的冷却过程，如图9－1所示。

11. 传热过程分析与换热器计算11.1 知识结构1． 传热系数k （平壁，圆桶壁，肋壁）； 2． 热绝缘临界直径；3． 肋壁传热（肋化系数β，肋效率ηf ，肋面总效率ηo ）； 4． 平均温压Δt m ；5． 换热器计算（设计、校核）（平均温压法、ε-NTU 法）； 6． 污垢热阻，传热过程分热阻的威尔逊图解法； 7． 换热器的型式与特点； 8． 传热的强化与削弱。

11.2 重点内容剖析11.2.1 传热过程分析与计算 一. 传热计算公式与传热系数传热量计算公式： ()k f f f f f f R t t kAt t t t kA 2121211-=-=-=Φ (11-1) 式中：k(传热系数)——传热强弱的度量参数，数值上等于单位传热温差作用下的热流密度。

R k ——传热过程总热阻。

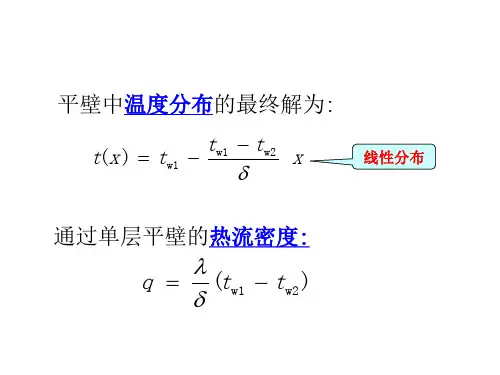

1. 平壁传热热阻和传热系数A h A A h R k 2111++=λδ (11-2) 211111h h AR k k ++==λ (11-3)2. 圆筒壁传热热阻和传热系数ld h d d l l d h A h d d l A h R o o i o i i o o i o i i k ππλππλ1ln 2111ln 211++=++= (11-4)传热系数：（1）以外表面积为基准(l d A o o π=)oi o o i o i ok h d d d d d h A R k 1ln 2111++==λ (11-5)（2）以内表面积为基准(l d A i i π=)oi o i o i i ok d d h d d d h A R k 1ln 2111++==λ (11-6) 热绝缘临界直径：由圆筒壁传热热阻公式可见，对于圆管外保温，随着保温层厚度的增加，导热热阻增加，而外层换热热阻减小，总热阻的极值点外径为临界直径。

令：011212=⋅-=∂∂o o o o k d l h d l d R ππλ ocr o o h d d h λλ20121=⇒=-⇒ (11-7) 由于保温材料的导热系数较小，临界直径一般很小，对于热力工程保温一般无须考虑。

第九章 传热过程分析和换热器计算在这一章里讨论几种典型的传热过程，如通过平壁、圆筒壁和肋壁的传热过程通过分析得出它们的计算公式。

由于换热器是工程上常用的热交换设备，其中的热交换过程都是一些典型的传热过程。

因此，在这里我们对一些简单的换热器进行热平衡分析，介绍它们的热计算方法，以此作为应用传热学知识的一个较为完整的实例。

9－1传热过程分析在实际的工业过程和日常生活中存在着的大量的热量传递过程常常不是以单一的热量传递方式出现，而多是以复合的或综合的方式出现。

在这些同时存在多种热量传递方式的热传递过程中，我们常常把传热过程和复合换热过程作为研究和讨论的重点。

对于前者，传热过程是定义为热流体通过固体壁面把热量传给冷流体的综合热量传递过程，在第一章中我们对通过大平壁的传热过程进行了简单的分析，并给出了计算传热量的公式 t kF Q ∆=， 9－1式中，Q 为冷热流体之间的传热热流量，W ；F 为传热面积，m 2；t ∆为热流体与冷流体间的某个平均温差，o C ；k 为传热系数，W/(⋅2m o C)。

在数值上，传热系数等于冷、热流体间温差t ∆=1 o C 、传热面积A =1 m 2时的热流量值，是一个表征传热过程强烈程度的物理量。

在这一章中我们除对通过平壁的传热过程进行较为详细的讨论之外，还要讨论通过圆筒壁的传热过程，通过肋壁的传热过程，以及在此基础上对一些简单的包含传热过程的换热器进行相应的热分析和热计算。

对于后者，复合换热是定义为在同一个换热表面上同时存在着两种以上的热量传递方式，如气体和固体壁面之间的热传递过程，就同时存在着固体壁面和气体之间的对流换热以及因气体为透明介质而发生的固体壁面和包围该固体壁面的物体之间的辐射换热，如果气体为有辐射性能的气体，那么还存在固体壁面和气体之间的辐射换热。

这样，固体壁面和它所处的环境之间就存在着一个复合换热过程。

下面我们来讨论一个典型的复合换热过程，即一个热表面在环境中的冷却过程，如图9－1所示。

传热学主要知识点1. 热量传递的三种基本方式。

热量传递的三种基本方式：导热(热传导)、对流(热对流)和热辐射。

2．导热的特点。

a 必须有温差；b 物体直接接触；c 依靠分子、原子及自由电子等微观粒子热运动而传递热量；d 在引力场下单纯的导热一般只发生在密实的固体中。

3.对流（热对流）(Convection)的概念。

流体中（气体或液体）温度不同的各部分之间，由于发生相对的宏观运动而把热量由一处传递到另一处的现象。

4对流换热的特点。

当流体流过一个物体表面时的热量传递过程，它与单纯的对流不同，具有如下特点：a 导热与热对流同时存在的复杂热传递过程b 必须有直接接触（流体与壁面）和宏观运动；也必须有温差c 壁面处会形成速度梯度很大的边界层5.牛顿冷却公式的基本表达式及其中各物理量的定义。

h 是对流换热系数单位 w/(m 2 k) q ''是热流密度（导热速率），单位(W/m 2) φ是导热量W6. 热辐射的特点。

a 任何物体，只要温度高于0 K ，就会不停地向周围空间发出热辐射；b 可以在真空中传播；c 伴随能量形式的转变；d 具有强烈的方向性；e 辐射能与温度和波长均有关；f 发射辐射取决于温度的4次方。

7.导热系数, 表面传热系数和传热系数之间的区别。

导热系数：表征材料导热能力的大小，是一种物性参数，与材料种类和温度关。

表面传热系数：当流体与壁面温度相差1度时、每单位壁面面积上、单位时间内所传递的热量。

影响h 因素：流速、流体物性、壁面形状大小等传热系数：是表征传热过程强烈程度的标尺，不是物性参数，与过程有关。

(w))(∞-=''t t h q w 2/)(m w t t Ah A q w ∞-=''=φ第一章 导热理论基础1傅立叶定律的基本表达式及其中各物理量的意义。

傅立叶定律（导热基本定律）：dx dT k q x ∂∂-='' )(zT y T x T k T k q ∂∂+∂∂+∂∂-=∇-=''k j i T(x,y,z)为标量温度场nT k q n ∂∂-='' 圆筒壁表面的导热速率drdT rL k dr dT kA q r )2(π-=-= 垂直导过等温面的热流密度，正比于该处的温度梯度，方向与温度梯度相反。

传热学常用公式1、热传导热流量与热流密度的区别，前者是单位时间内通过传热面积的总热量，单位为W，后者是单位时间内通过单位面积的热量，单位为W/m2。

傅里叶公式：热阻：类似于电阻，可以把它看成是阻挡热量传递的阻力，热流量=温差（动力）/热阻。

热阻与导热系数成反比，热阻大，导热系数就小。

面积热阻：2、热对流（对流换热）热对流指的是流体层之间发生相对位移，冷热流体掺混产生热量传递。

而在生活及工程中，更常见的是对流换热，即流体与固体表面之间的热量传递，它们都包含有热传导和热对流两种传热方式。

同时需要注意的是，对流换热中的流体必须要处于流动状态，如果流体是静止的，那么它就变成了单纯的热传导了。

用于计算对流换热的为牛顿冷却公式：注意两个温度之间的温差单位可以为K或者摄氏度。

对流换热热阻为：3、热辐射（辐射换热）一切温度高于0K的物体都会以电磁波的形式向外发射出热量，物体在环境中不断的发射出电磁波，同时吸收其它物体发射过来的电磁波能量，这个综合过程称为辐射换热。

热辐射不需要介质，可以在真空中传播。

用于计算辐射换热量的公式为四次方定律公式，要注意这里的T 是大写的，温度单位只能是K。

4、传热过程传热过程专指热量从固体壁面一侧流体通过固体壁面传递到另一侧流体的过程。

它包括三个环节，分别属于对流换热、热传导、对流换热。

传热过程的总热阻R即为三个子环节的子热阻串联相加。

即为：在计算传热过程的热流量或热流密度时可以直接使用“动力/热阻”来计算。

我们只需记住上述这些面积热阻就行，面积热阻更为常用。

5、稳态过程在计算中如果已知传热过程为稳态过程，那么要知道这意味着传热过程的三个子环节的热流密度均相等。

如果不相等，某个环节的热流密度大，那么该处温度会逐渐增加，即为非稳态过程。

6、温度梯度：沿等温线法线方向的温度变化率，该方向的变化率最大。

温度梯度为矢量，其方向为沿等温线法线方向指向温度升高的方向。

可是用gradt来表示。

7、热扩散率a热扩散率a越大，温度变化传播越迅速，物体的温度能更快的趋于一致。
