ANSYS基础教程—APDL基础ANSYS是一款强大的工程仿真软件，它提供了多种分析工具和模块，可以用于各种领域的工程仿真，如结构力学、流体力学、热传导等。

在ANSYS中，APDL（ANSYS Parametric Design Language）是一种用于命令方式建模和分析的语言。

本文将介绍APDL的基础知识和使用方法。

APDL是一种类似于编程语言的命令语言，用于定义模型、应用加载和边界条件、运行分析和处理结果。

它与ANSYS Workbench相比，更加灵活和强大，适用于更复杂的分析和定制需求。

APDL使用文本方式输入，命令间采用逐行执行的方式。

首先，我们需要了解APDL的基本命令。

APDL命令由一个关键字和一些参数组成，关键字指定所需要执行的操作，而参数则提供了操作所需要的具体信息。

例如，使用KEYOPT命令可以设置单元选项，语法为KEYOPT,KEY,NUM，其中KEY是要设置的选项，NUM是要设置的数值。

另外，APDL还提供了大量的预定义变量和函数，可以为模型和分析提供更多的灵活性。

其次，我们需要了解APDL的建模步骤。

建模步骤通常包括几个主要的操作，如几何建模、网格划分、材料定义、加载和边界条件定义等。

几何建模可以使用APDL的几何命令来创建几何实体，如线段、圆、方框等。

网格划分可以使用APDL的划分命令，如DIVIDE、MESH等来生成网格。

材料定义可以使用APDL的材料命令来定义材料属性，如密度、弹性模量等。

加载和边界条件定义可以使用APDL的边界条件命令来设置载荷和约束条件。

最后，我们需要了解如何运行模型分析和处理结果。

在APDL中，可以使用SOLVE命令来运行模型分析，语法为SOLVE,SOLVEID，其中SOLVEID是分析的编号。

在进行分析之前，需要保证模型的几何、网格、材料定义和加载边界条件正确无误。

分析完成后，可以使用APDL的后处理命令来处理结果，如输出节点和单元的位移、应力等信息。

ANSYS中的APDL命令ANSYS中的APDL命令(一)（1）．Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线type: s 从全部线中选一组线r 从当前选中线中选一组线a 再选一部线附加给当前选中组aunoneu(unselect)inve: 反向选择item: line 线号loc 坐标length 线长comp: x,y,zkswp: 0 只选线1 选择线及相关关键点、节点和单元（2）．Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM围Kabs: “0”使用正负号“1”仅用绝对值（3）．Esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元type: S: 选择一组单元（缺省）R: 在当前组中再选一部分作为一组A: 为当前组附加单元U: 在当前组中不选一部分单元All: 选所有单元None: 全不选Inve: 反向选择当前组Stat: 显示当前选择状态Item： Elem: 单元号Type: 单元类型号Mat: 材料号Real: 实常数号Esys: 单元坐标系号（4）. mp, lab, mat, co, c1,…….c4定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c : 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数（5）. 定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，…… 如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg（6）. 根据需要耦合某些节点自由度cp, nset, lab,,node1,node2,……node17nset: 耦合组编号lab: ux,uy,uz,rotx,roty,rotz ,allnode1-node17: 待耦合的节点号。

anasys中apdl用法ANSYS APDL（ANSYS Parametric Design Language）是ANSYS的旧版软件中用于建模和分析的命令式语言。

APDL具有非常强大的功能，可以用于解决各种复杂的工程问题。

本文将一步一步回答关于APDL的一些常见问题，并介绍如何使用APDL进行建模和分析。

第一部分：APDL的基本概念和语法APDL是一种命令式语言，它使用文本命令来描述模型和分析操作。

APDL 的命令格式通常由命令名称和一些选项组成，这些选项被放在括号内或使用特殊的符号进行标记。

例如，下面是一个创建一个立方体模型的简单示例：! 创建一个立方体模型BLOCK 0 1 0 1 0 1在上面的例子中，命令“BLOCK”用于创建一个立方体，括号内的数字表示立方体的边界坐标。

APDL还提供了大量的命令用于定义材料、边界条件、加载和分析选项等。

这些命令都有特定的语法和选项，使用者可以根据具体的需求进行调整。

APDL还支持使用变量和循环等高级功能，以实现更复杂的模型和分析。

第二部分：APDL的建模功能APDL具有强大的建模功能，可以用于创建各种几何形状和结构。

下面列举了几个常见的建模命令：1. BLOCK：用于创建一个立方体或长方体模型。

2. CYLIND：用于创建一个圆柱体模型。

3. SPHERE：用于创建一个球体模型。

4. COMBIN：用于组合多个模型为一个整体。

这些命令的选项可以根据具体的需求进行调整，例如指定尺寸、位置和方向等。

在建模过程中，APDL还提供了一些辅助命令用于编辑和变换模型，如移动、旋转和缩放等。

第三部分：APDL的分析功能APDL可以用于进行各种工程分析，包括静态分析、动态分析、热传导分析等。

下面列举了几个常见的分析命令：1. SOLVE：用于求解线性方程组，得到模型的位移和应力等结果。

2. LOAD：用于定义加载条件，如施加力、约束和温度等。

3. POST1：用于后处理分析结果，包括位移、应力、应变和温度等。

结合自身经验，谈ANSYS中的APDL命令(二)发表时间：2009-5-10 作者: 倪欣来源: e-works关键字: ANSYS APDL 命令流在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，本文是作者结合自身经验所总结的一些命令。

1.1 /prep7(进入前处理)定义几何图形：关键点、线、面、体（1）.csys,kcnkcn , 0 迪卡尔坐标系1 柱坐标2 球4 工作平面5 柱坐标系（以Y轴为轴心）n 已定义的局部坐标系（2）.numstr, label, value 设置以下项目编号的开始nodeelemkplineareavolu注意：vclear, aclear, lclear, kclear 将自动设置节点、单元开始号为最高号，这时如需要自定义起始号，重发numstr（3）.K, npt, x,y,z, 定义关键点Npt：关键点号，如果赋0，则分配给最小号（4）.Kgen,itime,Np1,Np2,Ninc,Dx,Dy,Dz,kinc,noelem,imoveItime：拷贝份数Np1,Np2,Ninc：所选关键点Dx,Dy,Dz：偏移坐标Kinc：每份之间节点号增量noelem: “0” 如果附有节点及单元，则一起拷贝。

“1”不拷贝节点和单元imove：“0” 生成拷贝“1”移动原关键点至新位置，并保持号码，此时（itime,kinc,noelem）被忽略注意：MAT,REAL,TYPE 将一起拷贝，不是当前的MAT,REAL,TYPE（5）.A, P1, P2, ……… P18 由关键点生成面（6）.AL, L1,L2, ……,L10 由线生成面面的法向由L1按右手法则决定，如果L1为负号，则反向。

（线需在某一平面内坐标值固定的面内）（7）.vsba, nv, na, sep0,keep1,keep2 用面分体（8）.vdele, nv1, nv2, ninc, kswp 删除体kswp: 0 只删除体1 删除体及面、关键点（非公用）（9）.vgen, itime, nv1, nv2, ninc, dx, dy, dz, kinc, noelem, imove 移动或拷贝体itime: 份数nv1, nv2, ninc：拷贝对象编号dx, dy, dz ：位移增量kinc: 对应关键点号增量noelem,：0：同时拷贝节点及单元1：不拷贝节点及单元imove：0：拷贝体1：移动体（10）.cm, cname, entity 定义组元，将几何元素分组形成组元cname: 由字母数字组成的组元名entity: 组元的类型（volu, area, line, kp, elem, node）（11）.cmgrp, aname, cname1, ……,cname8 将组元分组形成组元集合aname: 组元集名称cname1……cname8: 已定义的组元或组元集名称1.2 定义几个所关心的节点，以备后处理时调用节点号。

apdl帮助文档使用方法全文共四篇示例，供读者参考第一篇示例：APDL（Ansys Parametric Design Language）是一种用于ANSYS 有限元软件的编程语言，可以用于创建复杂的仿真模型和进行参数化设计。

在使用APDL帮助文档时，用户可以找到各种有关APDL的信息和指导，以便更好地理解和使用这个强大的工具。

### 1. 查找帮助文档要查找APDL帮助文档，首先打开ANSYS软件，然后点击菜单栏中的“帮助”选项。

在弹出的窗口中，可以找到各种帮助文档，包括用户手册、示例、教程等。

可以根据自己的需求选择相应的文档进行查看。

### 2. 了解APDL基础知识在使用APDL编程时，首先需要了解一些基础知识，比如APDL的语法规则、常用命令、变量和函数等。

这些信息都可以在帮助文档中找到，用户可以根据需要逐步学习和掌握。

### 3. 阅读示例和教程帮助文档中通常会提供各种示例和教程，用户可以通过阅读这些示例和教程来了解如何使用APDL创建模型、定义边界条件、设置参数等。

这些示例和教程将帮助用户更快地上手并掌握APDL编程技巧。

### 4. 使用搜索功能帮助文档通常会提供一个搜索功能，用户可以通过关键词快速定位到自己需要的信息。

在搜索框中输入相关关键词，就可以找到相关的文档和帮助信息，在使用APDL时更加方便快捷。

### 5. 参考命令手册APDL帮助文档中还包括了详细的命令手册，用户可以查阅命令手册来了解每个APDL命令的用法、参数和示例。

在编程过程中遇到问题时，可以通过查阅命令手册来解决。

### 6. 参与社区和论坛除了帮助文档，用户还可以参与APDL的社区和论坛，与其他APDL用户交流经验和技巧。

在社区中，用户可以提出问题、分享解决方案，获取更多的帮助和支持。

APDL帮助文档是使用APDL进行仿真和参数化设计的重要工具，用户可以通过查阅文档、阅读示例、搜索信息等方式来更好地掌握APDL编程技巧。

Ansys APDL网格导入workbench方法相信大家都知道workbench和ICEM划分网格功能已经非常强大。

但是有的时候划分网格不是质量不好就是十分繁琐，这个时候APDL划分网格就十分简单，例如划分四面体Y网格下面我们就以划分四面体Y网格为例：
我这四面体是在solidworks2012中创建的存成parasolid文件格式也就是格式的。

第一步：导入模型文件到ansys经典中，File/Import/PARA/文件
导入后是线框图如图所示：
改成普通视图，PlotCtrls/Style/Solid Model Facets
然后再图形窗口右击replot如图所示：
第二步：划分网格，首先定义单元类型（没有这步不能划分网格）定为solid185单元。

然后定义全球网格单元尺寸
网格设置：
划分网格后如图所示：
第三步：导出文件
第四步：关闭APDL通过FEM导入到想要的分析类型例如：static structure 分别双击项目区的FEM和static structure模块如图所示：
按住左键拖动FEM当中Model项到static structure中的Model放开：
导入文件到FEM：
打开先前保存.cdb文件：
双击Model进入FEM：
初始化网格Initial Geometry：
关闭FEM后右击Model选择update同样update静力分析中的Model进入setup 查看网格
查看网格质量：OK！！！。

!ANSYS命令流学习笔记非线性屈曲分析!学习重点：!1、强化非线性屈曲知识首先了解屈曲问题。

在理想化情况下，当F < Fcr时，结构处于稳定平衡状态，若引入一个小的侧向扰动力，然后卸载，结构将返回到它的初始位置。

当 F > Fcr时，结构处于不稳定平衡状态，任何扰动力将引起坍塌。

当 F = Fcr时,结构处于中性平衡状态，把这个力定义为临界载荷。

在实际结构中，几何缺陷的存在或力的扰动将决定载荷路径的方向。

在实际结构中，很难达到临界载荷，因为扰动和非线性行为，低于临界载荷时结构通常变得不稳要理解非线性屈曲分析，首先要了解特征值屈曲。

特征值屈曲分析预测一个理想线弹性结构的理论屈曲强度，缺陷和非线性行为阻止大多数实际结构达到理想的弹性屈曲强度，特征值屈曲一般产生非保守解，使用时应谨慎。

!理论解，根据Euler公式。

其中卩取决于固定方式。

!有限元方法，已知在特征值屈曲问题:det([K e] + A[K e( ©)]) = 0 求解入即可得到临界载荷{F cr} = ?{P)}而非线性屈曲问题：([K e] + [K e( C0)]){ a= {F}[K e( C0)]为有缺陷的结构刚度，{ $为位移矩阵，{F}为载荷矩阵。

非线性屈曲分析时考虑结构平衡受扰动(初始缺陷、载荷扰动)的非线性静力分析，该分析时一直加载到结构极限承载状态的全过程分析，分析中可以综合考虑材料塑性、几何非线性、接触、大变形。

非线性屈曲比特征值屈曲更精确，因此推荐用于设计或结构的评价。

!2、熟悉W沖非线性屈曲分析流程(1) 前处理，施加单元载荷，进行预应力静力分析。

(2) 基于预应力静力分析，指定分析类型为特征值屈曲分析，完成特征值屈曲分析。

10-利用APDL在WorkBench中进行F cr =n2EI("其中[K e]为结构初始刚度,(3) 在APDL模块将一阶特征屈曲模态位移乘以适当系数，将此变形后的形状当做非线性分析的初始模型。

apdl导入截面计算在工程设计的过程中，往往需要进行截面计算。

在进行截面计算时，需要用到APDL导入截面计算这一工具。

APDL是ANSYS Preprocessing Command Language的缩写，是ANSYS软件的预处理语言。

它可以帮助用户在ANSYS中高效地完成任务。

本文将为大家分步骤介绍如何使用APDL导入截面计算。

1. 安装ANSYS首先，需要在电脑上安装ANSYS软件。

安装完毕之后，打开软件。

2. 创建新工程打开ANSYS软件后，选择“文件”->“新建”->“工程”，创建一个新工程。

3. 导入几何模型首先，需要将几何模型导入到ANSYS中。

在ANSYS软件的左下角选择“File”->“Import”->“Geometry”，选择要导入的几何模型。

导入成功后，选择“Mesh”->“Size Controls”->“Manual Size”或“Smart Size”，为模型生成网格。

4. 定义材料特性在进行截面计算之前，需要先定义材料的特性。

选择“Preprocessor”->“Material Props”->“Material Library”，选择适合的材料。

5. 定义约束和载荷在进行截面计算之前，需要定义约束和载荷。

选择“Solution”->“Define Loads”->“Apply”或“New”,选择要载荷或约束的面或边,然后选择要应用的类型（如压力或弯矩）以及大小。

还可以选择“Analysis Settings”->“Solution Options”，设置分析类型，如静力分析或动力分析。

6. 运行模拟完成约束和载荷的定义之后，选择“Solution”->“Solve”，运行模拟。

模拟运行完成之后，可以查看结果。

7. 导入截面计算在进行截面计算之前，需要将模型的截面信息导入到ANSYS中。

选择“File”->“Import”->“Section Properties”，选择要导入的截面信息。

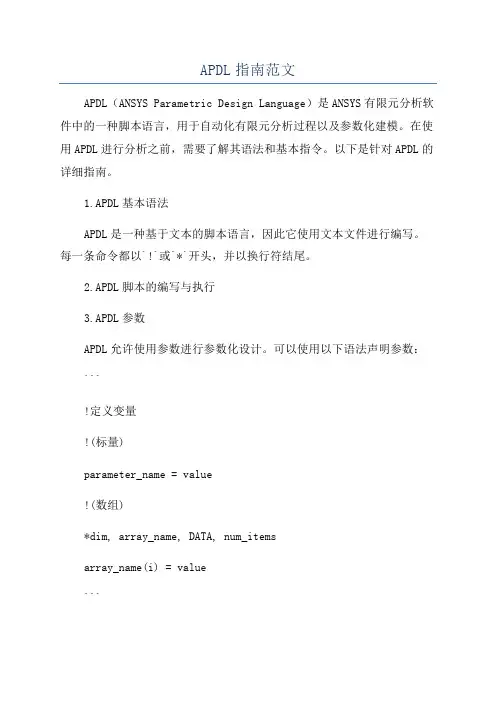

APDL指南范文APDL（ANSYS Parametric Design Language）是ANSYS有限元分析软件中的一种脚本语言，用于自动化有限元分析过程以及参数化建模。

在使用APDL进行分析之前，需要了解其语法和基本指令。

以下是针对APDL的详细指南。

1.APDL基本语法APDL是一种基于文本的脚本语言，因此它使用文本文件进行编写。

每一条命令都以`!`或`*`开头，并以换行符结尾。

2.APDL脚本的编写与执行3.APDL参数APDL允许使用参数进行参数化设计。

可以使用以下语法声明参数：```!定义变量!(标量)parameter_name = value!(数组)*dim, array_name, DATA, num_itemsarray_name(i) = value```参数可以在脚本中的任何地方使用，并且可以通过重新赋值来改变其值。

4.APDL的标准指令APDL包含了许多用于构建模型、设置分析以及输出结果的标准指令。

下面是一些常用的标准指令：-`/PREP7`:用于进入预处理模式。

-`/SOLU`:用于进入求解模式。

-`/POST1`:用于进入后处理模式。

- `ET, type_number, element_name`: 定义单元类型。

- `MP, property_number, property_value`: 定义材料属性。

- `REAL, variable_number, value`: 定义实数常量。

- `K, node_number, DOF, value`: 定义节点约束。

- `F, node_number, DOF, value`: 定义节点载荷。

-`FINISH`:用于结束分析。

5.控制结构和循环APDL允许使用控制结构和循环语句来控制程序的执行流程。

常用的控制结构和循环语句包括：-`IF`,`THEN`,`ELSE`,`ENDIF`:用于条件判断。

-`DO`,`I`,`INCR`,`DOEND`:用于循环。

在ANSYS中，命令流是由一条条ANSYS的命令组成的一个命令组合，这些命令按照一定顺序排布，能够完成一定的ANSYS功能，这些功能一般来说通过菜单操作也能够实现（而那些命令流能够实现，菜单操作实现不了的单个命令比较少见）。

以下命令是结合我自身经验，和前辈们的一些经验而总结出来的，希望对大家有帮助。

（1）．Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线type: s 从全部线中选一组线r 从当前选中线中选一组线a 再选一部线附加给当前选中组aunoneu(unselect)inve: 反向选择item: line 线号loc 坐标length 线长comp: x,y,zkswp: 0 只选线1 选择线及相关关键点、节点和单元（2）．Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0”使用正负号“1”仅用绝对值（3）．Esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元type: S: 选择一组单元（缺省）R: 在当前组中再选一部分作为一组A: 为当前组附加单元U: 在当前组中不选一部分单元All: 选所有单元None: 全不选Inve: 反向选择当前组Stat: 显示当前选择状态Item：Elem: 单元号Type: 单元类型号Mat: 材料号Real: 实常数号Esys: 单元坐标系号（4）. mp, lab, mat, co, c1,…….c4 定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c : 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数（5）. 定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，……如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg（6）. 根据需要耦合某些节点自由度cp, nset, lab,,node1,node2,……node17nset: 耦合组编号lab: ux,uy,uz,rotx,roty,rotz ,allnode1-node17: 待耦合的节点号。

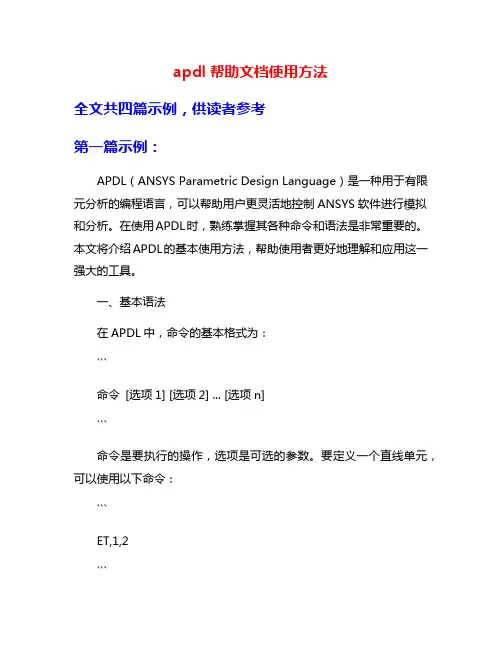

apdl帮助文档使用方法全文共四篇示例，供读者参考第一篇示例：APDL（ANSYS Parametric Design Language）是一种用于有限元分析的编程语言，可以帮助用户更灵活地控制ANSYS软件进行模拟和分析。

在使用APDL时，熟练掌握其各种命令和语法是非常重要的。

本文将介绍APDL的基本使用方法，帮助使用者更好地理解和应用这一强大的工具。

一、基本语法在APDL中，命令的基本格式为：```命令[选项1] [选项2] ... [选项n]```命令是要执行的操作，选项是可选的参数。

要定义一个直线单元，可以使用以下命令：```ET,1,2```这里，ET是定义元素类型的命令，1是元素类型的编号，2是元素类型的位置。

二、常用命令1. 定义材料参数在APDL中，可以使用MP命令来定义材料参数。

要定义一个弹性材料，可以使用以下命令：```MP,DENS,1,2700MP,EX,1,70e9MP,NUXY,1,0.3```这里，DENS是密度，EX是弹性模量，NUXY是泊松比，1是材料编号，2700是密度值，70e9是弹性模量值，0.3是泊松比值。

2. 定义几何结构```BLOCK,0,1,0,1,0,1```这里，0和1是立方体的起始点和终点的坐标。

3. 定义边界条件这里，1是节点编号，UX、UY、UZ是节点的位移自由度，0是边界条件的值。

三、常见问题解决在使用APDL时，可能会遇到一些常见问题，如：1. 语法错误：在输入命令时应注意命令的格式和参数的正确性。

2. 节点编号错误：在定义边界条件和加载条件时应确保节点编号的准确性。

3. 材料参数错误：在定义材料参数时应注意单位的统一和材料数据的准确性。

解决这些问题的关键在于不断练习，熟悉APDL的各种命令和语法，增加编程的经验和技巧。

四、使用技巧在使用APDL时，可以结合ANSYS的图形界面进行模型建立和后处理，更直观地查看模拟结果。

可以编写批处理脚本，自动化执行模拟过程，提高工作效率。

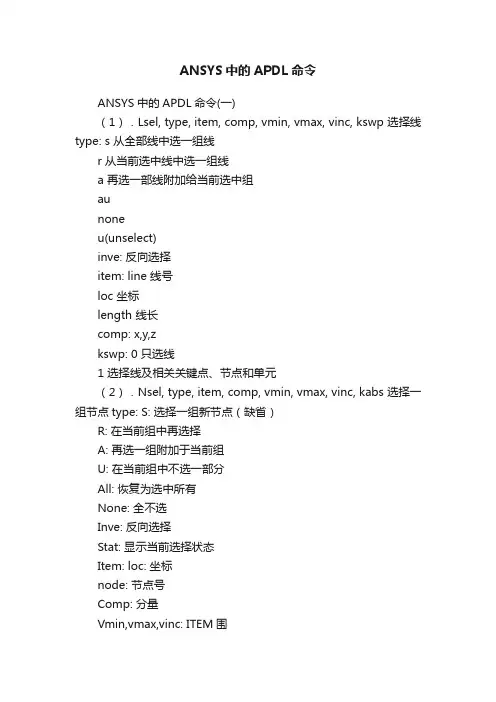

ANSYS中的APDL命令(一)（1）．Lsel, type, item, comp, vmin, vmax, vinc, kswp 选择线 type: s 从全部线中选一组线r 从当前选中线中选一组线a 再选一部线附加给当前选中组aunoneu(unselect)inve: 反向选择item: line 线号loc 坐标length 线长comp: x,y,zkswp: 0 只选线1 选择线及相关关键点、节点和单元（2）．Nsel, type, item, comp, vmin, vmax, vinc, kabs 选择一组节点type: S: 选择一组新节点（缺省）R: 在当前组中再选择A: 再选一组附加于当前组U: 在当前组中不选一部分All: 恢复为选中所有None: 全不选Inve: 反向选择Stat: 显示当前选择状态Item: loc: 坐标node: 节点号Comp: 分量Vmin,vmax,vinc: ITEM范围Kabs: “0”使用正负号“1”仅用绝对值（3）．Esel, type, item, comp, vmin, vmax, vinc, kabs 选择一组单元type: S: 选择一组单元（缺省）R: 在当前组中再选一部分作为一组A: 为当前组附加单元U: 在当前组中不选一部分单元All: 选所有单元None: 全不选Inve: 反向选择当前组Stat: 显示当前选择状态Item： Elem: 单元号Type: 单元类型号Mat: 材料号Real: 实常数号Esys: 单元坐标系号（4）. mp, lab, mat, co, c1,…….c4定义材料号及特性lab: 待定义的特性项目（ex,alpx,reft,prxy,nuxy,gxy,mu,dens）ex: 弹性模量nuxy: 小泊松比alpx: 热膨胀系数reft: 参考温度reft: 参考温度prxy: 主泊松比gxy: 剪切模量mu: 摩擦系数dens: 质量密度mat: 材料编号（缺省为当前材料号）c : 材料特性值，或材料之特性，温度曲线中的常数项c1-c4: 材料的特性-温度曲线中1次项，2次项，3次项，4次项的系数（5）. 定义DP材料：首先要定义EX和泊松比：MP，EX，MAT，……MP，NUXY，MAT，……定义DP材料单元表（这里不考虑温度）：TB，DP，MAT进入单元表并编辑添加单元表：TBDATA，1，CTBDATA，2，ψTBDATA，3，…… 如定义：EX=1E8，NUXY=0.3，C=27，ψ=45的命令如下：MP，EX，1，1E8MP，NUXY，1，0.3TB，DP，1TBDATA，1，27TBDATA，2，45这里要注意的是，在前处理的最初，要将角度单位转化到“度”，即命令：*afun,deg（6）. 根据需要耦合某些节点自由度cp, nset, lab,,node1,node2,……node17nset: 耦合组编号lab: ux,uy,uz,rotx,roty,rotz ,allnode1-node17: 待耦合的节点号。

随着V12的发布，ANSYS公司把ANSYS，也就是通常称之为ANSYS Classic的，重命名为Mechanical APDL，并将其作为一个模块，置入Workbench界面下。

或许这就在暗示经典ANSYS以后的位置。

对于很多习惯用Mechanical APDL的用户来说，一时半会还不会放弃它，更何况目前WB并不能完全取代Mechanical APDL。

值得庆幸的是，ANSYS加强了Mechanical APDL 跟其他各个模块的连接。

由此我们可以兼得鱼跟熊掌。

在一个分析模块中，我们可以在四处连上Mechanical APDL：Geomerty，Model，Setup跟Solution。

连接方法有两种，一是从左边的component systems下将Mechanical APDL扯到合适的位置后放开二是右键在相应处点击，选择Transfer data to new: Mechanical APDL选择edit in Mechanical APDL就可以查看导入的模型通过gplot，我们可以很明显地看到，在Geometry下只有几何模型导入在Model下则只有有限元模型导入。

值得注意的是，这时候的网格只是mesh200单元当然事先定义的NamedSelection也可以通过componet的形式导入在Setup下可以导入除结构网格外，还可以导入约束荷载。

但在WB中荷载是通过table定义，直接显示是其值为零。

在Solution可以模型结果导入Mechanical APDL。

update后analysis仍然显示问号，但并不影响查看结果。

怀疑是个bug。

现在假设我们在WB中导入几何模型，划分网格后，想在Mechanical APDL里施加荷载，定义边界，计算后进行后处理。

在Setup跟Solution中插入Mechanical APDL，Workbench总是要更新原有模型，有时候很骂人，干脆插入一个/eof以阻止更新这是在Mechanical APDL中所需要的命令流，tapdl.inp。

ANSYS高级分析之APDL基础ANSYS是一款广泛使用的工程仿真软件，它可以进行各种复杂的物理和工程分析。

其中，ANSYS Parametric Design Language（APDL）是ANSYS的一种基于命令行交互的脚本语言，它可以用于创建和控制各种物理模型，并进行高级分析。

APDL语言主要通过输入一系列的命令来操作ANSYS软件。

在使用APDL进行高级分析之前，我们需要先了解一些基础知识。

APDL中的命令可以分为几个主要的类别，包括几何命令、物理命令、边界条件命令和求解命令等。

几何命令用于创建和修改几何模型，比如绘制线段、圆弧和矩形等。

物理命令用于定义分析的物理性质，比如材料的力学性质、热物性等。

边界条件命令用于设定边界条件，如约束和载荷。

求解命令用于进行数值计算，如求解结构的位移、应力和应变等。

除了常规的命令之外，APDL还提供了一些高级分析的功能。

其中，参数化分析是其中一项重要功能，它可以通过修改输入参数或模型的几何特性，自动执行多个分析，从而得到一系列的结果。

参数化分析可以通过循环和条件语句来实现。

另外，APDL还提供了特殊命令和工具，用于处理大规模模型和复杂的分析问题。

在使用APDL进行高级分析时，需要遵循一些最佳实践。

首先，我们应该仔细设计分析模型，包括选择适当的边界条件和物理参数，并进行合理的离散化。

其次，我们应该对模型进行验证和校准，比较模拟结果与实验数据或已知解进行比较。

最后，我们应该进行后处理，对模拟结果进行分析和解释。

总之，APDL是ANSYS的一种基于命令行交互的脚本语言，它可以用于进行高级分析。

通过使用APDL，我们可以建立复杂的物理模型，并执行各种高级分析。

在使用APDL进行高级分析时，我们应该熟悉APDL的基本命令和语法，合理设计模型和参数，并进行验证和后处理。

只有掌握了APDL的基础知识，我们才能更好地应用ANSYS进行高级分析。

在ANSYS WORKBENCH中插入APDL命令例子【问题描述】一悬臂梁，长1米，截面尺寸为100mm*100mm，左端固定，顶面上施加分布力系。

载荷从1MPa，2MPa，3MPa渐渐增加。

要求结构的最大位移。

X【问题分析】本问题可以直接在wb中用多载荷步来求解，这里说明如何使用插入APDL命令的方式实现。

【求解过程】1. 打开ANSYS WORKBENCH14.52.创建结构静力学分析系统。

3.创建几何体。

双击geometry单元格，进入DM,选择mm单位。

创建长方体。

其尺寸设置是退出DM.4.划分网格。

双击MODEL,进入到MECHANICAL中，按照默认方式划分网格。

5.固定左端面。

6.添加APDL命令以分步加载。

下面使用APDL命令进行分步加载。

由于该命令最后要传递到经典界面中计算，而经典界面没有单位。

为保持统一性，都用毫米单位。

（1）设置单位（2）创建命名集。

由于在命令中要引用顶面这个面，为了能够正确引用，先需要给它一个名称，这需要使用命名集来完成。

选择上述顶面，创建命名集。

在弹出的对话框中设置名字：topface则树形大纲中出现了该命名集。

有了命名集，在后面就可以使用该名字了。

（3）插入APDL命令。

在数形大纲中先选择A5，再从工具栏中选择命令按钮则图形窗口变成了一个文本编辑器，此处可以输入命令。

该文本窗口内说了很多话，主要内容包含两点：第一，这些命令会在SOLVE命令刚执行前执行。

第二，注意这里用的单位是mm.现在我们向该文本窗口输入下列命令。

这段ADPL命令流的含义是：首先退出前面的某个处理器(finish)然后进入到求解器中（/solve），在1,2,3,个时间步，依次在顶面上施加1,2,3mpa的载荷(sf)，并将该载荷步写入到载荷步文件中（lswrite）,然后先后求解这三个载荷步（lssolve）。

最后退出求解器（finish）在上述命令流中，对于顶面加载时，用到了前面定义的命名集的名字。

Workbench中的APDLAPDL⽬前只能在Geometry,Contact，Environment 和Solution下插⼊。

尚不能对Mesh有何控制。

但我个⼈认为在V11中，WB的mesh并不⽐Classic的差。

在WB tree的不同位置插⼊的APDL跟在Classic中相对应的环境如图所⽰在开始介绍前，有必要强调⼀下Named Selection，因为这使得在APDL中选上⼏何部分(点线⾯体)成为可能，⽽在APDL中往往只对结构的⼀部分施加作⽤。

Named Selection相当于Classic中的CM命令。

但在WB中只会⽣成节点跟单元的集合。

到底是节点还是单元集合⽰情况⽽定。

⽐如Named Slection是⼀个体，则肯定是单元集合。

Named Slection是某个体上的⼀个⾯，则是节点集合，但是如果Named Slection是壳结构上的⼀个⾯，则是单元集合。

在Geometry和Contact下插⼊APDL是相对于Classic中的/PREP7环境。

我们在输⼊APDL时可以不⽤以/PREP7开头。

Enviornemnt下的APDL则对于/SOLU环境。

如果我们需要/PREP7下的命令，可以先转换，千万别忘了转回/SOLU。

通常如下/PREP7……Fini/SOLUSolution下的APDL相对于/POST1环境。

但也可以调⽤时间历程后处理。

但千万不能忘记转回/POST1，并确信是你所需要的荷载步。

⽐如/POST26...Fini/POST1set,last上⾯的最后⼀个命令也可以写成"set,near,,,0.1" 这个WB就会给出时间为0.1时的结果（如果已经存储的话）。

Geometry下的APDL在结构不同的部分下我们可以插⼊不同的APDL。

⽽插⼊的APDL只会对相对应的部分有影响。

我们可以通过变量matid来定义WB没有的材料模型。

matid是材料代码，也可以是单元类型代码。
