进阶中考2020——单元强化(第19章生活用电) 练习

第十九章《生活用电》测试卷一、单选题(共15小题)1.如图所示的实验操作上正确的是()A．B．C．D．2.如图所示，有关测电笔的使用，下列说法正确的是()A．氖管发光时测电笔接触的是零线B．使用时手可以接触测电笔的任何部位C．氖管发光时测电笔接触的是火线D．测电笔与手接触的部分都是绝缘体3.如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试a、d两点时，氖管都发光，测试b、c两点时，两点都不能使氖管发光，则故障可能是()A．火线与零线短路B．a、d之间某处断路C．电灯的灯丝断了D．b、c之间某处断路4.安装照明电路时，发现开关一闭合，保险丝马上熔断，原因可能是()A．灯泡里的钨丝断了B．开关接触不良C．开关内两接线柱短路D．灯头里两接线柱短路5.下列三个现象：①灯头里的两个线头相碰；①插座中的两线头相碰；①照明电路的开关里两线头相碰．其中可能引起空气开关跳闸的是()A． ①①①B． ①①C． ①①D． ①①6.为避免雷击，以下做法可行的是()A．站在大树下避雨B．冒雨在运动场上踢球C．撑着带金属杆的伞在雨中行走D．高压输电铁塔上架设防雷导线7.在220 V的照明电路上装有40 W的电灯10盏，现在手边只有额定电流为1 A的熔丝，安装熔丝比较合适的方法是()A．将一根熔丝直接接在熔断器中B．将两根熔丝并联后接在熔断器中C．将三根熔丝并联后接在熔断器中D．将三根熔丝串联后接在熔断器中8.关于保险丝的使用，下列说法正确的是()A．保险丝应串联在零线上B．保险丝应串联在火线上C．手头没有保险丝，可用铁丝代替保丝D．选用保险丝时，选越粗的越安全9.下列关于家庭电路的说法中，错误的是()A．家庭电路的电压是220 VB．照明灯和控制它的开关是串联的C．电视机和洗衣机是并联的D．家用的普通照明灯正常发光时，通过灯丝的电流2A10.下列说法中，正确的是()A．为了安全，家庭电路中的熔丝越细越好B．用户增加了大功率用电器后，一定要换用较粗的熔丝C．电路上的电压越高，使用的熔丝要越粗D．绝不允许用铜丝来代替家庭电路中的熔丝11.家庭电路主要组成其中组合正确的是()A．电能表电压表电流表开关电灯B．电能表闸刀开关保险盒插座用电器C．闸刀开关保险盒电压表电流表灯泡D．灯泡插座电压表电流表闸刀开关12.如图所示是某同学设计的家庭电路，电灯开关已断开．下列说法正确的是()A．灯泡和两孔插座是串联的B．试电笔接触M点，氖管不发光C．开关和三孔插座的连接都是错误的D．试电笔插入两孔插座的左孔，氖管发光13.如图所示的4种关于螺丝口灯座和开关的连接中，符合安全用电原则的是()A．B．C．D．14.小明、小红学习了电学的知识后，有了以下对话，其中正确的有() A．小明：家里的电灯开关应接在零线和灯泡之间B．小红：发现有人触电要立即切断电源C．小明：把三脚插头最上面一个脚弄断后，插入两孔插座一样能安全地使用D．小红：用试电笔检测电路时，只有站在干燥的木凳上才能避免触电15.小明家的电路简化后如图所示，观察该电路，下列说法中正确的是()A．开关和电灯是并联的B．电灯、电视和台灯是并联的C．各个小彩灯之间是并联的D．插座中的火线和零线是连通的二、填空题(共3小题)16.家中的电脑正常工作时的电压为________伏，测量所用消耗电能多少的仪表是________表．家里洗衣机与电冰箱之间是________(选填“串联”或“并联”)连接．17.电灯、电铃、电风扇、电视机等用电来工作的设备都叫________．18.保险丝的作用：当电路中电流增大到超过线路设计的允许值前，根据电流的________，熔丝温度达到________时便会________，电路就会自动________，起到保护作用．三、实验题(共1小题)19.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．四、计算题(共2小题)20.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？21.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)答案解析1.【答案】A【解析】A、用测电笔来鉴别火线与零线．使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光．B、熄灭酒精灯的方法是用灯帽盖灭，不能用嘴吹灭，故B错；C、托盘天平称量物质时要左物右码，故C错；D、测量液体温度的时候，温度计的玻璃泡不能接触到容器的底和侧壁，故D错误；2.【答案】C【解析】AC、当测电笔笔尖接触插孔时，使氖管发光的是火线，氖管不发光时说明接触的是零线，故A错误，C正确．BD、使用测电笔时，笔尖接触要检测的导线，手指接触笔尾金属体，不能接触笔尖金属体(若接触则会触电)，所以测电笔与手接触的部分是导体，故BD错误．3.【答案】C【解析】如图，闭合开关后，发现电灯L不亮用测电笔测试时，发现在a、d两处时，氖管都发光，说明a、d都与火线连通；测b、c两点时，氛管都不发光，说明b、c处不与火线连通，则故障可能是c、d之间发生了断路，故选项C符合题意．4.【答案】D【解析】A、灯泡里的钨丝断了属于电路断路，电路中没有电流，保险丝不会熔断；B、开关接触不良属于电路断路，电路中没有电流，保险丝不会熔断；C、开关短路相当于开关闭合，保险丝不会熔断．D、灯座短路，会造成电路电流过大，保险丝熔断．5.【答案】B【解析】①灯头里的两个线头分别为火线和零线，因此相碰后会发生短路，会引起空气开关跳闸；①插座中的两线头分别为火线和零线，因此相碰后会发生短路，会引起空气开关跳闸；①开关里两线头分别为火线和控制线，因此相碰后使电路变为通路，因此不会引起空气开关跳闸．6.【答案】D【解析】A、雷雨天气不能在大树下避雨，因为树比较高，而且树上带有水，树木就成了导体，容易将雷电引下来，人在树下避雨很危险，故A不可行；B、冒雨在运动场上踢球，由于运动场较空旷，此时人容易成为被雷击的目标，故B不可行；C、撑着带金属杆的伞在雨中行走，金属杆是导体，雷电会通过金属杆导入人体，造成触电，故C 不可行；D、高压输电铁塔上架设防雷导线，可在发生雷电时，将电及时导向大地，防止发生危险，故D可行．7.【答案】B【解析】电路中的总功率：P＝40 W×10＝400 W，电路中总电流：据P＝UI可知：I＝＝≈1.82 A，可以用2根额定电流为1A的保险丝并联连入电路．8.【答案】B【解析】A、保险丝若串联在零线上，当熔断时，用电器依然带电，此时还有发生触电的危险，故A错误；B、由保险丝的作用可知，保险丝必须串联在火线上，在熔断时切断电源，对电路起到保护作用，故B正确；C、铁丝的熔点高，在电流过大时不易熔断，故手头没有保险丝不能用铁丝代替保险丝，故C错误；D、越粗的保险丝，在电流过大时不易熔断，故反而越不安全，故D错误．9.【答案】D【解析】A、据课本知识可知，家庭电路电压是220 V，故A正确；B、用电器的开关可以控制用电器，所以开关和用电器是串联关系，故B正确；C、在家庭电路中，各个用电器是互不影响的，所以都是并联的关系，故电视机和洗衣机是并联的，故C正确；D、若灯丝的电流2A，则灯泡的功率是：P＝UI＝220 V×2A＝440 W，不可能这么大，所以D错误；10.【答案】D【解析】当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔化，切断电路；选用保险丝的标准：规格适合的保险丝；同样长度的情况下，比较细的保险丝电阻大，易熔断，使电路中电器不能正常工作；比较粗的电阻丝电阻小，不易熔断，起不到保护电路的作用，故AB 错误；要根据电路的需要(允许通过的最大电流)选择规则适合的保险丝，与电压无关，故C错误；铜丝的电阻率小、熔点高，代替保险丝不能熔断，起不到保险作用，故D正确．11.【答案】B【解析】根据家庭电路的组成解答．一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒．进入家庭的进户线后家庭电路组成有：电能表、总开关、保险装置、插座、用电器——电灯组成．进户线进入用户，首先经过电能表，然后再接总开关，防止偷电；保险丝一定接在总开关后面，方便更换保险丝．电能表、总开关、保险丝的顺序不能颠倒．为了保证各用电器之间互不影响，各个用电器间和插座是并联的．故选B.12.【答案】C【解析】A、灯泡和两孔插座是互不影响的，所以是并联的，故A错误；B、M点通过灯泡与火线连接，所以试电笔接触M点，氖管发光，故B错误；C、据图可知，开关接到了零线和用电器之间；三孔插座的左孔接的是地线，故均错误，故C说法正确；D、两孔插座的左孔是零线，所以试电笔插入两孔插座的左孔氖管不发光，故D错误；13.【答案】B【解析】火线首先经过开关再进入灯泡顶端的金属点，这样在更换灯泡时，断开开关，切断火线，更换灯泡时更安全．14.【答案】B【解析】A、家里的电灯开关应接在火线和灯泡之间更安全．此选项错误；B、发现有人触电要立即切断电源．此选项正确；C、把三脚插头最上面一个脚弄断后，插入两孔插座使用，当金属外壳的用电器漏电时，容易发生触电事故．此选项错误；D、用试电笔检测电路时，只要用手接触笔尾金属体，不接触笔尖金属体，站在地上使用也是安全的．此选项错误．15.【答案】B【解析】A、开关控制灯泡时，开关与灯泡串联连接，故A错误；B、家庭电路中各用电器并联连接，因此灯、电视和台灯是并联的，故B正确；C、根据图示可知，各个小彩灯顺次连接，因此各个小彩灯之间是串联连接，故C错误；D、如果插座中的火线和零线连通，那么将形成电源短路，故插座中的火线和零线不连通，故D错误．16.【答案】220电能并联【解析】家用电脑是家用电器，额定电压是220 V，正常工作电压为220 V.家里洗衣机与电冰箱之间互不影响，两者之间是并联的．家用电器工作时，消耗的是电能，用电能表来测量家庭电路消耗电能的多少．17.【答案】用电器【解析】因为电灯、电铃、电风扇和电视机都是消耗电能的，所以它们都是用电器．18.【答案】热效应熔点熔断断开【解析】保险丝在电路中所起的作用是：当电路中电流增大到超过线路设计的允许值前，根据电流的热效应，保险丝的温度升高，熔丝温度达到熔点时便会熔断，电路就会自动断开，起到保护电路的作用．19.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：20.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．21.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．。

2020九年级物理基础知识强化练习——专题十九：生活用电考点一：家庭电路1.家庭电路的连接中，插座与灯泡是__________（选填“串联”或“并联”）的；保险丝是串联在______（选填“火线”或“零线”）上的．2.在家庭电路中，客厅插座与卧室电灯是联的，在安装带有金属外壳的家用电器时，为了安全用，电家用电器的金属外壳应．3.家庭电路中空气开关的作用是_____________．当电路中_______________时会引起空气开关跳闸．4.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则( )A. 电热水壶所在电路的b、c间断路B. 插座的接地线断路C. 电路的c、d间导线断路D. 电路的a、b间导线断路5.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是( )A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置C. 保险装置、电能表、总开关D. 总开关、电能表、保险装置6.把图电路元件接入照明电路中，且符合安全用电原则．（要求保险盒与三孔插座相连）7.如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座.请把电路连接完整.8.工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况电，如图所示．当闸刀开关S闭合后，再分别依次闭合开关S1、S2、S3（每次只能闭合其中之一）时，可能出现三种情况，完成下列三种情况的判断（选填“短路”、“断路”或“正常”）：(1)L0正常发光，说明该支路_________(2)L0不发光，说明该支路___________(3)L0发光但呈暗红色，说明该支路_________考点二：家庭电路电流过大的原因1.家庭电路中控制照明灯的开关应接在线上．1kW•h的电能可供一只“220V 5W”的节能灯正常发光h．2.对人体来说，安全电压一般不高于______V．在家庭电路中，通常用_____判断火线和零线，用__________测量电路消耗的电能．3.电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起，某电焊机输出电压40V，输出功率2000W．各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如表．从安全角度考虑．应选择________（填写导线规格）作为电焊机的输出导线．4.家庭电路中，熔断器是在电路超负荷运行或发生__________（短路/断路）时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为，则她家3月份消耗的电能为__________kW·h．5.炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是___，请写出一条安全用电的注意事项_____________________．6. 下列做法不符合安全用电原则的是A. 用电器的金属外壳应接地B. 检查维修家用电器时，应将电源断开C. 为防止家庭电路中的熔丝频繁烧断，可用铜丝代替熔丝D. 使用测电笔时，手要接触测电笔尾部的金属电极7.（1）把“220V 1100W”的电暖气插入插座，在额定电压下工作：①流过电暖气的电流多大？②电暖气的电阻多大？③电暖气多少小时消耗2.2kW·h的电能？④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？（2）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V 750W”电吹风与上述电暖气同时工作？8.小明家的电饭锅如图甲所示，额定电压为220 V , “煮饭”时额定功率为1 210 W，简化电路如图乙所示，S1为温控开关，发热电阻R1与R2的阻值不随温度变化，电阻R2在“保温”状态与“煮饭”状态时的功1: 16.率之比为(1)正常“煮饭”状态，通过电饭锅的电流为多少安?(2)电阻R1的阻值为多少欧?(3)某天傍晚，小明关闭家里其他用电器，只让“保温”状态的电饭锅工作，发现自家电能表(如图丙所示)指示灯每闪烁4次所用的时间为48s ，则实际电压为多少伏?考点三：安全用电1.如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A 、B 两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C 处不慎触电时，漏电保护器________填（“会”或“不会”）切断电路．若人体电阻为10k Ω，触电时通过人体的电流为_______μA ．2.如图描述的是生活中有关安全的两个情景，请分别写出它们涉及的物理知识．甲：________________________________________________________________________；乙：________________________________________________________________________.3.学习了安全用电知识后，你认为下列说法中正确的是 A. 使用试电笔时手要接触笔尾金属体B. 在高压线下钓鱼C. 高大建筑物上安装避雷针D. 发现有人触电应先断开电源4.生命可贵、安全第一！在如图所示的各种情况下，人体不会触电的( )A. B. C. D.5.下列做法符合节能或安全用电要求的是A. 高压输电线下放风筝B. 夏天用空调时，始终把温度调到最低C. 空气开关跳闸后，不排出故障就直接合上D. 发现有人触电，不能用手直接去拉触电者身体6.家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（）A. 可能是这个插座的火线和零线原来就相接触形成了短路B. 可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态C. 可能是插头插入这个插座时，导致火线和零线相接触形成了短路D. 可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸7.下列图中符合安全用电与保护原则的是A. 在落地高压线附近行走B. 多个大功率用电器同时使用一个插座C. 开关接零线D. 电水壶接三孔插座2020九年级物理基础知识强化练习——专题十九：生活用电参考答案考点一：家庭电路1.家庭电路的连接中，插座与灯泡是__________（选填“串联”或“并联”）的；保险丝是串联在______（选填“火线”或“零线”）上的．【答案】 (1). 并联 (2). 火线【解析】家庭电路电压是220V，家用电器的额定电压也是220V，各家用电器之间是并联时，各家用电器都正常工作，并且互不影响．为了安全起见，保险丝需要串联在火线上．当电路中电流过大时，保险丝熔断，断开火线，可防止人触电．2.在家庭电路中，客厅插座与卧室电灯是联的，在安装带有金属外壳的家用电器时，为了安全用，电家用电器的金属外壳应．【答案】并，接地【解析】在家庭电路中，为了保证用电器正常工作，家用电器通常都是并联的，故客厅插座与卧室电灯是并联的；在安装带有金属外壳的家用电器时，为了安全用，电家用电器的金属外壳应接地，是为了防止火线绝缘层破损与金属外壳相连造成人接触外壳产生触电．3.家庭电路中空气开关的作用是_____________．当电路中_______________时会引起空气开关跳闸．【答案】 (1). 保护电路，防止事故发生 (2). 发生短路或接入用电器总功率过大【解析】家庭电路中空气开关在电流过大时自动切断电路，与保险丝作用相似，但空气开关可复位使用，所以作用是保护电路，防治事故发生；当电路中发生短路或接入用电器总功率过大时会引起空气开关跳闸．4.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则( )A. 电热水壶所在电路的b、c间断路B. 插座的接地线断路C. 电路的c、d间导线断路D. 电路的a、b间导线断路【答案】C【解析】电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在c、d之间开路，故C正确；故应选C．5.在家庭电路中，从进户开始要顺次安装下列元器件再接用电器，其先后顺序正确的是( )A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置C. 保险装置、电能表、总开关D. 总开关、电能表、保险装置【答案】B【解析】在家庭电路组成部分中，其先后次序一般是：从进户线、电能表、总开关、保险装置、用电器等等．故本题符合题意的正确选项是B．6.把图电路元件接入照明电路中，且符合安全用电原则．（要求保险盒与三孔插座相连）【答案】如下图所示【解析】在家庭电路连接时，开关应与用电器串联，并且要接在火线的一端；插座应一端接火线，一端接零线，对于三孔的，中间的孔是接地线的；保险丝应接在火线上．7.如图所示家庭电路，吊灯L1和L2由开关S控制，墙上有一个固定的三孔插座.请把电路连接完整.【答案】【解析】家庭电路中的各个用电器是并联连接的，所以，此电路中的两盏吊灯L1和L2并联，开关则应接在干路上同时控制两盏灯泡，且开关应先接在火线上；安装三孔插座时，应上孔接地线，左孔接零线，右孔接火线，故电路如图：8.工师傅常用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况电，如图所示．当闸刀开关S闭合后，再分别依次闭合开关S1、S2、S3（每次只能闭合其中之一）时，可能出现三种情况，完成下列三种情况的判断（选填“短路”、“断路”或“正常”）：(1)L0正常发光，说明该支路_________(2)L0不发光，说明该支路___________(3)L 0发光但呈暗红色，说明该支路_________【答案】 (1). 短路 (2). 断路 (3). 正常【解析】（1）[1]“校验灯”恰能正常发光，说明该支路短路，仅有“校验灯”连成完整的回路，使其正常发光；（2）[2]“校验灯”不发光，说明支路发生断路，干路中的“校验灯”也不亮；（3）[3]“校验灯”发光不正常（暗红色），说明该支路工作正常，该支路和“校验灯”组成串联，串联分压，使“校验灯”电压达不到220V ，发光不亮，为暗红色；考点二：家庭电路电流过大的原因1.家庭电路中控制照明灯的开关应接在 线上．1kW •h 的电能可供一只“220V 5W ”的节能灯正常发光 h ．【答案】火；200【解析】家庭电路中开关和开关控制的用电器之间是串联的，开关必须与火线相连，当开关断开后，用电器与火线断开可保证用电安全；已知节能灯的额定电压和额定功率以及提供的电能，故节能灯正常发光的时间为：1?2000.005W KW h t h P KW===（要注意统一单位，如果功率的单位是KW ，电能的单位用KW •h ，时间的单位才是h ，如果功率的单位是W ，电能的单位是J ，时间的单位就是s ）2.对人体来说，安全电压一般不高于______V ．在家庭电路中，通常用_____判断火线和零线，用__________测量电路消耗的电能．【答案】 (1). 36 (2). 测电笔 (3). 电能表【解析】通常，对人体来说，安全电压一般不高于36V ，用测电笔可以判断火线和零线．电路中的电能表测量电路中消耗的电能．3.电焊利用电流的热效应将焊条熔化，从而使金属部件连接在一起，某电焊机输出电压40V ，输出功率2000W ．各种橡胶绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如表．从安全角度考虑．应选择________（填写导线规格）作为电焊机的输出导线．【答案】横截面积10mm 2【解析】电焊机工作时，导线中的电流为：20005040P WI AU V===，查表可得，应选用横截面积为10mm2的导线作为电焊机的输出导线.4.家庭电路中，熔断器是在电路超负荷运行或发生__________（短路/断路）时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为，则她家3月份消耗的电能为__________kW·h．【答案】 (1) 短路 (2). 51.6、【解析】当电路短路时，电路中的电流就会很大，超过了熔断器的最大电流，则熔断器将会熔断起到对电路的保护作用；电能表就是用来测量家庭中某段时间消耗电能多少的测量仪器；小红家2月份消耗的电能为：月底电能表的示数−月初电能表的示数，即4373.4kW⋅h−4321.8kW⋅h＝51.6kW⋅h.5.炎炎夏日，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是___，请写出一条安全用电的注意事项_____________________．【答案】 (1). 总功率过大 (2). 不要同时使用大功率用电器【解析】[1]根据PIU=可知，在电压一定时，大量的用电器同时使用会使电路的总功率过大，干路总电流过大，引起空气开关“跳闸”；[2]安全用电的注意事项：不要同时使用大功率用电器（不要用湿手碰开关、有金属外壳的用电器要使用三脚插头等）．6. 下列做法不符合安全用电原则的是A. 用电器的金属外壳应接地B. 检查维修家用电器时，应将电源断开C. 为防止家庭电路中熔丝频繁烧断，可用铜丝代替熔丝D. 使用测电笔时，手要接触测电笔尾部的金属电极【答案】C【解析】A选项，带有金属外壳的用电器，金属外壳与地线相连，防止金属外壳漏电，发生触电事故．此选项正确．B 选项，检查维修家用电器时，要先断开开关，以免电路中有电流，发生触电事故，此选项正确．C选项，当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了．此选项错误．D选项，使用测电笔时，手要与笔尾金属体接触，才能在火线与地之间形成电流的通路，辨别火线与零线．此选项正确．正确的选择是C．7.（1）把“220V 1100W”的电暖气插入插座，在额定电压下工作：①流过电暖气的电流多大？②电暖气的电阻多大？③电暖气多少小时消耗2.2kW·h的电能？④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？（2）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V 750W”电吹风与上述电暖气同时工作？【答案】（1）5A 44Ω2h ④见解析所示（2）可以【解析】（1）①因为P＝UI，则I ＝1100W220VPU＝＝5A；②电暖气的电阻为R＝220V5AUI＝＝44Ω；③消耗2.2kW •h电能的时间t＝2.2kW h1.1kWWP＝2.2kW•h＝2h；④虽然导线和电暖器串联，电流相等，但是电暖器的电阻远远大于导线电阻，相同时间内，由焦耳定律Q＝I2Rt可知，电暖器工作时放出大量的热，而与其连接的导线却几乎不发热；（2）电吹风正常工作时的电流I＝750W220VPU＝''≈3.4A，电吹风和电暖器是并联电路，因此总电流为：I总＝5A+3.4A＝8.4A＜10A，因此插线板可以让电吹风和电暖器同时工作．8.小明家的电饭锅如图甲所示，额定电压为220 V , “煮饭”时额定功率为1 210 W，简化电路如图乙所示，S1为温控开关，发热电阻R1与R2的阻值不随温度变化，电阻R2在“保温”状态与“煮饭”状态时的功率之比为1: 16.(1)正常“煮饭”状态，通过电饭锅的电流为多少安?(2)电阻R1的阻值为多少欧?(3)某天傍晚，小明关闭家里其他用电器，只让“保温”状态的电饭锅工作，发现自家电能表(如图丙所示)指示灯每闪烁4次所用的时间为48s ，则实际电压为多少伏?【答案】（1）由P=UI 可得，当电饭锅处于煮饭状态I=P U =1210W 220V=5.5A ； （2）电阻R 2在“保温”状态与“煮饭”状态的功率之比为1：16，即，，即，所以 R 1=3R 2，， 所以R 1=3R 2=120Ω．（3）闪4次所消耗的电能，，=250W ×160Ω，所以U=200V答：（1）正常“煮饭”状态，通过电饭锅的电流为5.5A ．（2））电阻R 1的阻值为120Ω．（3）实际电压为200V ．考点三：安全用电1.如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器________填（“会”或“不会”）切断电路．若人体电阻为10kΩ，触电时通过人体的电流为_______μA．【答案】 (1). 会 (2). 2.2×104【解析】（1）当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路．（2）家庭电路的电压U＝220V，人体电阻R＝10kΩ＝104Ω，因此通过人体的电流：I＝UR＝4220V10Ω＝0.022A＝2.2×104μA．2.如图描述的是生活中有关安全的两个情景，请分别写出它们涉及的物理知识．甲：________________________________________________________________________；乙：________________________________________________________________________.【答案】 (1). 有金属外壳的用电器的外壳必须要接地 (2). 流速越大的地方压强越小【解析】甲：有金属外壳的用电器的外壳必须要接地，这样做的目的是当用电器漏电时，电荷会被倒入大地，不会使人触电；乙：流速越大的地方压强越小，靠近列车的位置的空气的流速大，压强小，容易把人压向列车，发生事故．3.学习了安全用电知识后，你认为下列说法中正确的是A. 使用试电笔时手要接触笔尾金属体B. 在高压线下钓鱼C. 高大建筑物上安装避雷针D. 发现有人触电应先断开电源【答案】ACD【解析】A. 使用测电笔时，手要与笔尾金属体接触，A符合安全用电原则，故A正确；B. 在高压线下钓鱼，很容易造成高压电弧触电，B不符合安全用电原则，故B错误；C. 安装避雷针后，当有雷电时，电流会从避雷针传入大地，从而避免电流通过建筑物产生破坏作用，C符合安全用电原则，故C正确；D. 发现有人时，首先要切断电源，再采取救援措施；切不可带电救人，容易造成救人者的人身伤害，D符合安全用电原则，故D正确．4.生命可贵、安全第一！在如图所示的各种情况下，人体不会触电的( )A. B. C. D.【答案】D【解析】人触电的原因是，人体直接或间接接触火线，并与零线或大地构成通路．人体直接接触火线并与大地构成通路造成触电事故．人体直接接触火线并与零线构成通路造成触电事故．人体直接接触火线并与大地构成通路造成触电事故．D．人体直接接触火线但并没与零线或大地构成通路．不会造成触电事故故选D5.下列做法符合节能或安全用电要求的是A. 高压输电线下放风筝B. 夏天用空调时，始终把温度调到最低C. 空气开关跳闸后，不排出故障就直接合上D. 发现有人触电，不能用手直接去拉触电者身体【答案】D【解析】A．高压输电线下放风筝，高压不能靠近，防止发生触电事故，不符合题意；B．夏天用空调时，始终把温度调到最低，温度调到最低，不节能，不符合题意；C．空气开关跳闸后，不排出故障就直接合上，应先排出故障，再合上开关，不符合题意；D．发现有人触电，不能用手直接去拉触电者身体，符合题意．6.家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象以及形成的原因，以下说法正确的是（）A. 可能是这个插座的火线和零线原来就相接触形成了短路B. 可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态C. 可能是插头插入这个插座时，导致火线和零线相接触形成了短路D. 可能同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸【答案】C【解析】A．如果插座的火线和零线原来就短路，那么在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，所以选项A不正确；B．若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，所以选项B不正确；C．若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，所以选项C正确；D．手机充电器的功率很小，使用后不会导致干路中总电流过大，保险开关跳闸，所以选项D不正确．7.下列图中符合安全用电与保护原则的是A. 在落地高压线附近行走B. 多个大功率用电器同时使用一个插座C. 开关接零线D. 电水壶接三孔插座【答案】D【解析】A．在落地高压线附近行走，会发生跨步电压触电，不符合安全用电与保护原则，故A错误；B．多个大功率用电器同时使用一个插座，会使得通过插座的电流变大，容易发生火灾，不符合安全用电原则，故B错误；C．开关接在灯泡和零线之间，当断开开关，火线和灯泡还处于连接状态，人接触灯泡的金属部分时会发生触电事故，不符合安全用电原则，故C错误；D．电水壶的金属外壳必须接地，应采用用三脚插头及三孔插座，可以防止外壳漏电时发生触电事故，符合安全用电原则，故D正确；故选D。

单元强化（第19章生活用电）物理拓展练习1．下列事例中符合安全用电原则的是( )A．湿衣服晾在电线上B．多个大功率用电器接在同一插座板上C．湿手拨动开关D．用干木棒挑开裸导线2．下列做法中，不符合安全用电要求的是（）A．在家庭电路中安装保险丝或空气开关B．用湿布擦正在发光的白炽灯或日光灯C．更换灯泡时，先断开开关D．外壳损坏的插座，应及时更换3．小华准备参加玩具赛车比赛，他运用如图所示的电路来挑选一只能量转换效率较高的电动机．设电池的电压恒定不变，他先用手捏住电动机的转轴，使其不转动，闭合开关后读出电流表的读数为2A；然后放手，当电动机正常转动时，又读出电流表的读数为0.6A．则该玩具电动机正常转动时将电能转化为机械能的效率为( )A．91%B．70%C．30%D．9%4．下列符号安全用电要求的是A．用湿布清洁正在工作的灯具B．发生触电，立即切断电源C．三脚插头最长的脚折弯后，插在两孔插座上使用D．使用验电笔，手不要接触笔尾金属体5．遇到雷雨天气时，以下做法正确的是A．躲在大树下避雨B．在露天游泳池里游泳C．避免使用手机D．肩扛长的金属杆在野外行走6．如图所示为家庭用插线板，在使用时，按下开关指示灯亮，每个插座均能独立工作；断开开关，指示灯熄灭，插座不能工作．能正确反映插线板的电路图的是A．B．C．D．7．关于家庭电路和安全用电，下列说法正确的是（）A．在家庭电路中，同时工作的家用电器越多，家庭电路的总电阻越大B．家庭电路中自动空气开关跳闸，是由于电路中的总功率过大造成的C．更换照明灯泡和清理、擦拭家用电器的灰尘时，一定要先切断电源D．只要注意不去直接接触高压电的线路或设备，就不会发生触电事故8．下面关于家庭生活中所涉及到的电学知识，说法正确的是A．电熨斗是利用电流的热效应来工作的B．电视机待机（只有指示灯亮）时也会耗电C．家庭电路中，开关短路时会使保险丝熔断D．使用试电笔时，手需接触笔尖金属体9．我们家庭中的电视机正常工作的电压为_____V，它与家中其它用电器是_____连接的（选填“并联”或“串联”）．10．家庭电路的电压为________V，家庭电路中，开关与其所控制的用电器是________的，插座与插座之间是________的．（选填“串联”或“并联”）11．按题目要求完成如图：如图，用笔画线代替导线，正确连接家庭电路．12．请你根据图中所给信息，分别把“灯泡”、“开关”的符号填到空白处，并在a、b、c三根导线中找出地线并标出．13．小明家的冰箱与插头之间的导线断了，请根据家庭电路安全用电原则将电冰箱三根导线与插头的三根导线连起来．14．某班同学到实验室做“测定小灯泡额定功率”的实验。

初中九年级物理第十九章《生活用电》全章新课教学课时同步教学强化训练一、第一节《家庭电路》同步教学强化训练（附详细参考答案）二、第二节《家庭电路中电流过大的原因》同步教学强化训练（附详细参考答案）三、第三节《安全用电》同步教学强化训练（附详细参考答案）四、第十九章《生活用电》单元质量检测卷（一）（附详细参考答案）五、第十九章《生活用电》单元质量检测卷（二）（附详细参考答案）九年级物理第十九章第一节《家庭电路》新课教学课时同步教学强化训练(30分钟40分)一、选择题(本大题共5小题,每小题3分,共15分)1.家庭电路的室内电路从进户线开始,正确的顺序是( )A.电能表→保险装置→闸刀开关→用电器B.电能表→闸刀开关→保险装置→用电器C.总开关→电能表→保险装置→用电器D.总开关→保险装置→电能表→用电器2.如图所示为某同学演示使用试电笔的几种握笔方法,其中正确的是( )A.乙和丙B.甲和丙C.甲和丁D.乙和丁3.如图所示,教室内两盏日光灯由一个开关控制,以下电路中能反映它们正确连接的是( )4.如图甲所示,墙壁上线盒内有三根电线,其中红色为火线,蓝色为零线、黄绿色为地线,现将三孔插座与三根电线连接,图乙中接线情况正确的是( )5.小明同学根据家庭电路画了如图所示的电路图,其中包括插座1、插座2、电灯L和开关S,图中元件的接法画错了的是( )A.电灯LB.插座1C.插座2D.开关S二、填空题(本大题共3小题,每空2分,共10分)6.用试电笔检测电路时,若氖管发光,表明试电笔的笔尖接触的是(选填“零”或“火”)线。

7.如图所示是家庭电路的一部分,其中(选填“A”“B”或“C”)是火线,A、B两根电线之间的电压是V。

8.家庭电路中短路或超负荷运行很容易引发火灾,为了避免此类事故的发生,家庭电路中必须安装;如果家用电器内部导线的绝缘皮破损,人体接触家用电器金属外壳时容易发生触电事故,为防止此类事故的发生,家用电器的金属外壳应该。

九年级物理第十九章《生活用电》单元测试卷满分（90分）一、单选题（本大题共8小题，共24.0分）1.空气开关跳起后，手动使它复位，但又立即跳起，这不可能是()A. 电路中有短路现象B. 电路中出现了断路现象C. 电路中总功率过大D. 空气开关的额定电流过小2.“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。

下列有关安全用电的说法，不符合要求的是()A. 搬动用电器前要先断开电源开关B. 雷雨天气尽快躲在大树底下避雨C. 发现有人触电立即切断电源D. 用电器达到使用寿命后及时更换3.下列说法不正确的是()A. 使用电水壶、电饭锅时，金属外壳要接地B. 通常情况下更换灯泡时要先断开灯泡所在支路的开关C. 雷雨天气不要在树下避雨，以防雷击D. 使用验电笔辨别零(火)线时，笔的前端金属体要与零(火)线相连，手不要接触笔尾金属体4.在生活中，我们会遇到这些情况：(1)开关中的两个线头相碰；(2)插头中的两个线头相碰；(3)电路中增加了大功率的用电器；(4)户外输电线绝缘皮损坏。

在上述情况中，可能引起家庭电路中空气开关跳闸的是()A. (1)和(2)B. (2)和(3)C. (2)和(4)D. (1)和(4)5.芸芸的妈妈从市场上买了一支廉价台灯，装上“220V25W”的灯泡后，将插头插入家庭电路的插座后，室内电灯立刻全都熄灭，原因可能是()A. 灯泡的灯丝断了B. 插头与插座接触不良C. 台灯的灯座内断路D. 台灯的插头内短路6.下列三个现象，其中可能引起保险丝熔断的是()①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰．A. ①②③B. ①②C. ①③D. ②③7.欢欢家的电路简化后如图所示，由该电路可知A. a线是零线，b线是火线B. 台灯和电视是串联在电路中的C. 电路中的用电器都是并联在电路中的D. 三孔插座中上边的那个孔可以不接地8.某同学家的保险丝熔断了，其原因()A. 一定是用电器的额定电压过高B. 一定是用电器的额定功率太大C. 一定是电路中某处断路D. 以上说法均不对二、填空题（本大题共6小题，共15.0分）9.教室里的各盏照明灯之间是______联的，开亮的灯越多，总电阻______。

人教版九年级全册物理单元练习题：第十九章生活用电一、选择题1.在日常家庭用电中如果使用不当会给人们带来危害。

下列做法中可能给人们带来危害的是（）A.将控制电灯的开关接在火线与电灯之间B.家庭电路的三孔插座接地线要保证良好接地C.使用试电笔辨别火线和零线时，手接触笔尖金属体D.发现绝缘导线皮破损后，用绝缘胶布裹扎2.电工师傅常用一只标有“220V、40W”的灯泡L0（检验灯泡）取代保险丝，来检查新安装的照明电路中每个支路的情况。

如图所示，当只闭合S、S1时，L0不亮，当只闭合S、S2时，L0和L2都呈暗红色，当只闭合S、S3时，L0正常发光，下列判断正确的是（）A.L1所在的支路短路B.L2所在的支路断路C.L3所在的支路短路D.各支路均完好3.关于家庭电路，下列说法错误的是（）A.正确使用测电笔时，没有电流通过人体，所以不必担心触电B.新建楼房安装的空气开关可以代替保险丝的作用C.电能表要安装在总开关之前的干路上D.洗衣机的外壳要接地4.“珍爱生命、注意安全”是同学们日常生活中必须具有的意识。

下列有关安全用电的说法错误的是（）A.如果发生触电事故，应立即切断电源，然后施救B.雷雨天，人不能在高处打伞行走，否则可能会被雷击中C.使用测电笔时，手必须接触笔尾金属部分D.洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与三孔插座连接如图所示，在没有三孔插座的情况下，可以把三脚插头上最长的插头去掉，插入两孔插座中使用电器5.在生活中，我们会遇到这些情况：(1)开关中的两个线头相碰；(2)插头中的两个线头相碰；(3)电路中增加了大功率的用电器；(4)户外输电线绝缘皮损坏。

在上述情况中，可能引起家庭电路中空气开关跳闸的是（）A.(1)和(2)B.(2)和(3)C.(2)和(4)D.(1)和(4)6.小明刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿起测电笔测试图中的a、b、c、d四点，发现只有b点不发光，请你帮他分析可能发生的故障是（）A.火线与零线短路B.a、d之间某处短路C.b、c之间某处断开D.电灯的灯丝断了7.发现有人触电后，应采取的正确措施是（）A.赶快将触电人拉离电源线；B.赶快去喊电工来处理；C.赶快用剪刀剪断电源线；D.赶快用绝缘物挑开电源线.8.下列关于安全用电的描述，不符合用电原则，需要改正的是(）A.发生触电事故时应立即切断电源B.使用验电笔检验插座的相线C.电水壶接电线路示意图D.家庭电路连接示意图9.在如图的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，则（）A.接入电路的总电阻变大B.火线和零线中的电流变大C.通过各用电器的电流一定相等D.电炉的功率比灯泡的功率大，所以它两端的电压更高10.下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（）A.开关中的两个线头相碰B.双孔插座中的两个线头相碰C.灯泡灯丝断了D.插头和插座接触不良11.关于家庭电路，下列说法正确的是（）A.甲图中，若保险丝熔断，则一定是短路引起的B.甲图中，灯泡与开关的连接符合安全用电原则C.甲图中，两孔插座的连接不符合安全用电原则D.乙图中，电能表所在电路的总功率不能超过 2200W12.如图所示，闭合开关S后，灯泡L没有发光，电流表和电压表的示数均为0．若电路中只有一处故障，则可能的故障是（）A.灯泡L断路B.电阻R断路C.灯泡L短路D.电阻R短路二、填空题13.家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟________（选填“火线”或“零线”)接触造成的对人体的安全电压是________V。

第十九章生活用电单元提高检测卷（满分 100 分，时间90 分钟）一、选择题（每题 3 分，共 45 分）1. 某家用电器正常工作时的电流约为5A，则它可能是（）。

A．家用空调机；B．台灯； C．电视机； D．电电扇【分析】依据我们对平常生活中的常用用电器知识的认识，回答本题。

A：家用空调的电功率约为1000W，工作电流约为5A；故 A正确。

B：台灯工作时的功率约为40W，电流大概是0.2A ，故 B错误。

C：电视机工作时的功率约为100W，电流大概是0.5A ，故 C错误。

D：电电扇工作时的功率约为100W，电流大概是0.5A ，故 D错误。

【答案】 A。

【考点】家用电器知识、电流大小的判断。

2. 对于家庭用电与安全用电，以下说法正确的选项是（）。

A．将开关安装在灯泡和零线之间；B．用湿抹面擦抹电灯；C．发生触电事故后，先切断电源再救人；D．在高压线邻近放风筝【分析】 A：应把开关接在电灯与火线之间，故A错误。

B：水简单导电，用湿抹面擦抹电灯会造成触电，故B错误。

C：发生触电事故后，先切断电源再救人是正确的做法，故C正确。

D：在高压线邻近放风筝有触电的危险，故D错误。

【答案】 C。

【考点】安全用电原则。

3. 同学们在学习“生活用电”知识的过程中，进行了议论沟通，以下说法不正确的选项是（）。

A．我国家庭电路的电压是220V；B．有金属外壳的电器要用三孔插座；C．电器设施失火，应快速用水灭火；D．发现有人触电，不可以用手直接拉动触电的人体，应当先切断电源【分析】（ 1）家庭电路电压是220V；（ 2）为了防备人发生触电事故，所以有金属外壳的电器要用三孔插座；（ 3）水是导体，电器设施失火，应快速切断电源后用水灭火；（4）发现有人触电，不可以用手直接拉动触电的人体，应当先切断电源。

A：据课本知识可知，家庭电路电压是220V，故 A正确。

B：为了防备人发生触电事故，所以有金属外壳的电器要用三孔插座，故B正确。

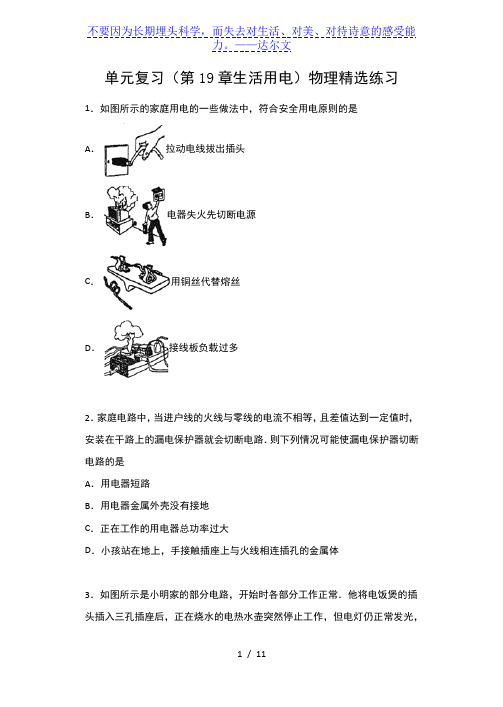

单元复习（第19章生活用电）物理精选练习1．如图所示的家庭用电的一些做法中，符合安全用电原则的是A．拉动电线拔出插头B．电器失火先切断电源C．用铜丝代替熔丝D．接线板负载过多2．家庭电路中，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会切断电路．则下列情况可能使漏电保护器切断电路的是A．用电器短路B．用电器金属外壳没有接地C．正在工作的用电器总功率过大D．小孩站在地上，手接触插座上与火线相连插孔的金属体3．如图所示是小明家的部分电路，开始时各部分工作正常．他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，把试电笔分别插入插座的左、右两孔，氖管均发光．若电路中只有一处故障，则A．电热水壶所在电路的B、C间断路B．插座的接地线断路C．电路的C、D间导线断路D．电路的A、B间导线断路4．小浩帮母亲煮饭时，当电饭锅的插头插入插座并按下开关时，发现空气开关立即跳闸(或熔断器内熔丝立即熔断)，你认为出现这种情况的原因可能是A．插座短路B．插座接触不良C．电饭锅内部电路出现开路D．电饭锅内部电路出现短路5．家庭经常用到的三脚插头，如图所示．下面接法正确的是A．1脚接地，2脚接零B．2脚接零，3脚接火C．2脚接火，3脚接零D．不论哪脚接地，零，火6．小明在家中自己动手装了一盏电灯，如图所示，用测电笔去检验时会发生的是A．开灯后，测电笔接触A，B点时，氖管都发光B．开灯后，测电笔接触A，B点时，氖管都不发光C．熄灯后，测电笔接触A，B点时，氖管都发光D．熄灯后，测电笔接触A，B点时，氖管都不发光7．如图所示，A、B、C是家用电冰箱三线插头的三个插脚，关于这三个插脚的说法正确的是A．三个插脚一样长B．A、C两插脚分别与电冰箱内部工作电路两端相连C．插入插座时，插脚C与火线相接，B与零线相接D．插入插座时，电冰箱的金属外壳通过插脚A与大地相连8．下列关于生活用电的说法中错误的是（）A．使用测电笔时，人体要接触笔尾金属体，但绝不能接触笔尖金属体B．控制用电器的开关要连接在火线和用电器之间C．家庭电路中空气开关跳闸，一定是由于电路短路引起的D．安全用电要做到不接触低压带电体，不靠近高压带电体9．家庭电路中千万不要用________或________代替保险丝．10．在家庭电路中，各用电器之间是______(选填“串联”或“并联”)连接的。

第19章《生活用电》单元测试题一、单选题（每小题只有一个正确答案）1.下列做法不符合安全用电要求的是（A.用铜丝代替保险丝B.使用冰箱时，电源插头插在三孔插座上C.发生触电事故时，立即切断电源D.使用试电笔时，手指不能碰到笔尖2.如图为某同学设计的部分家庭电路示意图，其中电器元件连接错误的是（）D.三孔插座3.学校有前后两道门，为了加强校内安全，学校给值班室安装了指示灯，只有当两道门都关上时（关上一道门相当于闭合一个开关），值班室内的指示灯才会发光，表明门都关上了.下列图中符合要求的电路是A.4.下列情况下，一定会发生触电事故的是（A.人站在地面上，一手接触火线B.人站在地面上，一手接触零线C.人站在木凳上，一手接触火线D.人站在地面上，用手拉开电闸5.关于家庭电路，下列说法中正确的是A.经验证明，只有36V的电压对人体才是安全的B.在家庭电路中，各用电器之间是串联关系C.使用测电笔时，手应触碰笔尾金属体D.电能表是测量用电器总功率的仪表6.2017年全国发生多起古建筑起火被毁事故，直接原因为电气线路故障引燃周围可燃物，蔓延扩大造成火灾，安全用电知识的普及势在必行。

下列关于安全用电，你认为正确的是（）A.家里或公共场合，使用尽可能细的导线，增大电阻减小电流，从而保证电路安全B.为了电路安全，电路中一定要安装保险丝，且与火线串联C.为节约成本，功率较大的电路可以不用三孔插座D.电线着火时，应该立刻拿湿毛巾覆盖在着火的位置7. 在如图所示的家庭电路中，插座、螺口灯泡（及其开关）的连线正确的是（二、多选题（每小题至少有两个正确答案）9. 如图所示是小梦家中某房间的电路，其中甲、乙两处分别装电灯或开关，对此电路， 下列说法不正确的是（）火饶 -------------------- -零技 ------------------- --- ---------- 5 -------- --乙J UMs A. 保险丝熔断，一定是电路发生了短路B. 甲处应装电灯，乙处应装开关C. 站在地上的人接触B 点不会触电D. 使用冰箱时，电源插头应插在三孔插座上10. 家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个用电 器的插头插入插座时，家里所有的用电器全部停止了工作。

第十九章生活用电家庭电路的连接例1(2018·中考)在图中虚线框内分别接入开关和电灯(元件符号：开关，电灯)，并完成三孔插座的连接，使电路符合安全用电的要求。

1．(2020·鞍山二模)为了节电和用电安全，宾馆的客房都配有房卡，只有把房卡插入插槽中，房间内的灯和插座等才能工作。

如图所示是房间内的部分电路图，S1是房卡开关，S2是控制灯L的开关。

请你依据安全用电的原则连接房间内的电路图。

安全用电例2如图是人们在生活用电中的几种做法，其中正确的是()A.试电笔的握法B.带金属外壳的用电器使用合格的三孔插座C.多个大功率用电器同时使用一个插座D.使用绝缘皮破损的导线2．(2018·中考)关于安全用电，下列说法或做法正确的是()A．人只要不接触带电体就不会发生触电事故B．用湿手拔用电器的插头C．有金属外壳的用电器一般使用两脚插头D．发现有人触电时立即断开电源3．(2020·安顺中考)现代家庭中用电器越来越多，若家庭电路的主线路(进户线)电线选择不当，会带来许多麻烦甚至是安全隐患。

根据家庭安全用电的需要，你认为主线路电线在选择时应考虑哪些因素？请写出一个因素并说明原因。

节能措施例3(2019·中考)如图是空调的三脚插头与三孔插座，请运用物理知识回答下列问题：(1)三脚插头中较长的脚E与空调的什么部位相连？(2)针对日常生活中浪费电能的现象及用电习惯，说出两种节约电能的方法。

4．下列生活实例中，属于节约用电的是()A．电视机音量开得很大B．夏天空调温度调得很低C．离开教室随手关灯D．经常开关电冰箱门5．小明家上月末抄表时电能表的示数是，本月末抄表时电能表的示数如图所示，若电价为0.5元/度，本月小明家应交电费35元。

为缓解高峰时段电网压力，节约用户的电费支出，现已实行“分时电费”计费制，具体计费方法是：高峰时段(早8时至晚9时)电价是0.55元/度，低峰时段(晚9时至次日早8时)电价是0.35元/度。

人教版九年级物理第19章生活用电同步强化训练有答案姓名：__________ 班级：__________一、单选题（共10题）1.家庭电路的电压值远远超过了安全值，为了防范触电事故，以下做法错误的是（）A. 不靠近高压带电体B. 不弄湿用电器，不损坏绝缘层C. 更换灯泡、挪到电器前，应先断开电源开关D. 有人发生触电事故时，可以直接用手去拉触电者进行施救2.下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（）A. 开关中的两个线头相碰B. 双孔插座中的两个线头相碰C. 灯泡灯丝断了D. 插头和插座接触不良3.关于家庭电路和安全用电，下列说法正确的是（）A. 家庭电路中的空气开关跳闸，一定是发生了短路B. 三孔插座不需要接地C. 螺丝刀式试电笔使用时，手指不能接触上端的金属帽D. 控制用电器的开关必须安装在火线上4.关于家庭电路，下列说法正确的是（）A. 用电器的金属外壳一定要接地B. 空气开关自动断开，一定是某处出现了短路C. 电能表测量的是家用电器的总功率D. 使用测电笔时，手不能接触笔尾的金属电极5.关于家庭电路及安全用电，下列说法正确的是（）A. 为了防止因漏电而造成触电事故，微波炉的金属外壳应该与大地相连B. 使用试电笔时，手指不能接触笔尾金属体，以免发生触电事故C. 为了防止触电，必须把用电器的开关接在零线上D. 家庭电路中，空气开关跳闸一定是因为电路发生了短路6.在如图的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，则（）A. 接入电路的总电阻变大B. 火线和零线中的电流变大C. 通过各用电器的电流一定相等D. 电炉的功率比灯泡的功率大，所以它两端的电压更高7.下列现象符合安全用电原则的是（）A. B. C. D.8.关于家庭电路，下列说法正确的是（）A. 甲图中，若保险丝熔断，则一定是短路引起的B. 甲图中，灯泡与开关的连接符合安全用电原则C. 甲图中，两孔插座的连接不符合安全用电原则D. 乙图中，电能表所在电路的总功率不能超过2200W9.如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭。

第19章 生活用电培优测试1．在下图所示的几种情况中，符合安全用电要求的是 （ ）2．下列四种情况中，人相对安全的是（请同学们千万不要尝试做本实验）（ ）3．以下涉及家庭用电的一些做法，符合要求的是 （ ） A ．使用绝缘皮破损的插头B ．使用测电笔时，手与笔尾部金属电极接触C ．控制电灯的开关接在零线上D ．用湿布擦抹插座4．下列做法不符合安全用电的是（ ） A ．将电水壶的金属外壳接地B ．在家庭电路中插座与电灯连接必须是并联C ．家庭电路布线时熔断器应在总开关之后D ．使用测电笔时手不能接触笔尾金属体 5．下列做法不符合．．．安全用电要求的是 （ ） A ．电灯开关必须接在零线上B ．家用电器的金属外壳一定要接地C ．家用电器失火时，必须先切断电源，然后再救火D ．不要用湿布擦抹电器6．随着人们生活水平的提高，家用电器不断增多，为了安全用电，以下A同时使用大功率用电器 电路中的灯泡与开关 插座安装过低 金属电器外壳未接地B C D措施中正确的是（）A．更换保险丝时，越粗越好B．发现有人触电，立即直接用手将其拉离电源C．家庭电路中，利用测电笔可以辨别火线和零线D．及时将生活垃圾、废旧电池装在一起，丢入垃圾桶7．如图所示的家庭电路中，有两个器件连接错误，它们是（）A．闸刀开关和带开关的灯泡B．带开关的灯泡和带熔丝的二线插座C．带开关的灯泡和三线插座D．闸刀开关和三线插座8．如图是某家庭电路，闭合开关，灯不亮；用试电笔接触c点氖管不发光，接触d点氖管发光.已知该电路有两处故障，则下列判断正确的是（）A．ac间断路、bd间断路B．ac间断路、eb间断路C．ac间断路、cd间短路D．eb间断路、cd间短路9．家庭电路及家用电器在设计安装上都考虑到用电安全问题．下列措施中，与安全用电无关的是（）A．控制家用电器的开关应安装在火线上B．连接各户的总开关上安装漏电保护器C．洗衣机、电冰箱等用电器应使用三线插头D．为使用方便安装插座10．许多家用电器的三脚插头有一特别之处：三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚夫要稍长，如图所示。

人教版九年级物理第19章生活用电单元强化训练有答案姓名：__________ 班级：__________一、单选题（共14题）1.家庭电路中，电能表、总开关、保险盒按进户的连接顺序正确的是（）A. 电能表﹣﹣保险盒﹣﹣总开关B. 总开关﹣﹣电能表﹣﹣保险盒C. 电能表﹣﹣总开关﹣﹣保险盒D. 保险盒﹣﹣总开关﹣﹣电能表2.下列选项中符合安全用电要求的是（）A. 用湿手按已接电源的插座上的开关B. 及时更换家庭电路中绝缘皮老化、破损的导线C. 在未断开电源开关的情况下，用湿布擦拭电视机D. 把用电器的三脚插头改为两脚插头接在两孔插座上使用3.下列符合安全用电原则的是（）A. 用湿手按开关B. 在带有绝缘层的通电导线上晾晒衣物C. 在高压输电线下钓鱼D. 使用带有金属外壳的用电器,外壳要接地4.下列关于家庭电路的说法正确的是（）A. 短路是造成保险丝熔断的唯一原因B. 选择保险丝时应尽量选择粗的C. 控制家用电器的开关应安装在火线上D. 家庭电路的电压一定是220V5.关于安全用电，下列说法正确的是（）A. 家庭电路中只有发生短路，才会使电路中电流过大B. 只要不接触高压电线路或设备就不会发生触电事故C. 有金属外壳的家用电器要接地线，是为了保证使用安全D. 使用试电笔时，为避免触电，不能用手接触到试电笔上任何金属体6.电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会带来危害，“珍爱生命、注意安全”是同学们日常生活中必须具有的意识．下列说法中不利于安全的是（）A. 控制电灯的开关要接在零线上B. 更换电灯前要先断开电源开关C. 打雷下雨时不能站在大树下避雨D. 绝缘层破损的导线要及时更换7.用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些．这是因为，用电高峰期并联用电器增多，造成（）A. 电路中的总电阻增大B. 电路中的总电流减小C. 白炽灯泡的实际功率减小D. 白炽灯泡的额定功率减小8.生活中离不开用电，树立安全用电意识十分重要．如图所示的做法中，符合安全用电要求的是（）A. 用湿抹布擦电器或用湿手插插头B. 将三脚插头改装成两脚插头C. 有人触电断开电源或用木棍挑开电线D. 将多个大功率用电器插在一个插板上9.关于家庭电路中的安全用电的做法或对家庭电路有关现象的解释，下列说法正确的是( )A. 用铜丝代替熔丝会引起短路，所以要禁止B. 插头与插座接触不良会引起用电器过热从而损坏电器C. 大功率用电器过多，同时使用时会造成干路电流过大而损坏电路D. 在没有三孔插座的情况下，三脚插头可去掉最长的插头插到二孔插座中使用10.在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：从电路的组成来看，上述故障现象的原因可以概括成（）A. 开路B. 短路C. 通路D. 开路或短路11.晚上，小刚在家里做作业时，桌上的台灯突然熄灭了，家中其他的用电器也全部停止工作。

单元强化（第19章生活用电）物理提升练习1．如图所示的四个家庭电路，正确的是（）A．B．C．D．2．当代家庭的生活离不开电，但也时常因为用电不规范造成火灾，以下用电措施不可能造成火灾的是（）A．同时使用许多大功率用电器B．电线绝缘皮破损后用普通胶带包裹C．电冰箱的金属外壳接地D．保险丝熔断后，用铜丝来代替保险丝3．“珍爱生命，注意安全”是人们生活中必备的意识，下列涉及物理知识中的安全问题，说法正确的是（）A．光学实验用的激光笔发出的激光不能直接照射眼睛B．控制用电器的开关要接在照明线路中的零线上C．可以把三孔插座接地孔与照明线路中的零线连接使用D．人体总漂浮在河水中，私自下河塘洗澡无溺水风险4．我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障．如果使用不当也会给我们带来危害，下列做法符合安全用电要求的是A．手机充电器永久地插在插座上B．断开电源后，再更换灯泡C．使用试电笔时，手直接接触它的笔尖D．家庭电路保险丝断了用钢丝代替保险丝5．电冰箱、洗衣机等家用电器都有三孔插头，其中有一孔接地线，这是为了() A．避免因家用电器漏电而发生触电事故B．确保家用电器能工作C．延长家用电器使用寿命D．节约电能6．关于照明电路各组成部分的作用，下列说法中正确的是（）A．电能表的作用是测量用户消耗的电功率B．保险盒的作用是保护人身的安全C．闸刀开关的作用是保护检修电路人员的安全D．电灯的作用是电能转化为内能7．在家庭电路中安装保险丝的目的A．在电路中电流过大时自动切断电路B．在发生触电事故时自动切断电路C．在某用电器外壳带电时自动切断电路D．在电路上电阻过大时自动切断电路8．人体触电事故，产生的原因是A．人体带了电B．人体中有电流C．人体有电压D．通过人体的电流超过一定值9．在户外遇到雷雨天气时，以下做法正确的是（）A．不使用手机通话B．冒雨在运动场上踢球C．躲在大树下避雨D．撑着金属杆的雨伞行走10．人发生触电事故的原因是A．人体能导电B．人体带电太多了C．通过人体的电流超过了额定限度D．人体接触了用电器11．下列图中符合安全用电与保护原则的是A．在落地高压线附近行走B．多个大功率用电器同时使用一个插座C．开关接零线D．电水壶接三孔插座12．下面是有关生活用电的描述，请将空白处补充完整：(1)将电冰箱的三脚插头插入三孔插座中，这样做可以让它的金属外壳与插座中的_______ (填“火”、“零”或“地”)线相连，防止发生触电事故。

人教版九年级物理第19章生活用电强化训练有答案姓名：__________ 班级：_________一、单选题（共20题）1.关于生活用电，下列说法错误的是（）A. 用试电笔辨别火线时，手一定要接触试电笔金属帽B. 开关应接在火线与白炽灯之间C. 保险丝常用电阻率比较大、熔点比较低的材料制成D. 造成家庭电路中电流过大的原因一定是用电器短路了2.下列关于安全用电的说法中正确的是（）A. 家用电器的金属外壳应该接在零线上B. 发现有人触电应立即切断电源C. 照明电路中开关接在火线或零线上都可以D. 使用试电笔时，手不必接触笔尾的金属体3.如果发现有人不小心触电了，下列措施正确的是A. 迅速用手拉触电人，使他离开电线B. 用铁棒把人和电源拉开C. 打电话报警D. 迅速拉开电闸，切断电源4.如图所示的做法中符合安全原则的是（）A. 雷天站在大树下避雨B. 用手指触碰插座的插孔C. 用湿抹布擦发光的灯泡D. 将冰箱的金属外壳接地5.如图是小红设计的家庭电路的电路图，关于此电路图，下列分析错误的是（）A. 保险盒接法错误，保险盒应该改装到火线上B. 开关和灯泡接法正确，开关接在零线上更安全C. 两孔插座接法错误，其左端导线应接在零线上D. 三孔插座接法正确，使用冰箱时，插头应插在三孔插座上6.小明同学根据家庭电路画了如图所示的电路图，其中包括电灯L、开关S、插座1和插座2，图中元件的接法画错了的是（）A. 插座1B. 插座2C. 开关SD. 电灯L7.如图所示电路，当开关S接通后，电灯不发光，若用测电笔在A、B、C、D各点测试，发现在A、B、C 三点氖泡都发光，在D点氖泡不发光，可以判断线路的故障（）A. 在AB段断路B. 在BC段断路C. 在AD段断路D. 在CD段断路8.新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障，小明学电工的检修法，在保险丝处接入一个“220V、40W”的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定（）A. L1灯头断路B. L1灯头短路C. L2灯头短路D. L2灯头断路9.小鸟停在高压线上并不会触电，其原因是（）A. 小鸟身体电阻大，所以流过身体的电流小B. 小鸟的爪是绝缘体，所以不触电C. 小鸟两爪间电压很低，不会使小鸟触电D. 小鸟会选择在零线上停留10.生活中离不开用电，树立安全用电意识十分重要．如图所示的做法中，符合安全用电要求的是（）A. 用湿抹布擦电器或用湿手插插头B. 将三脚插头改装成两脚插头C. 有人触电断开电源或用木棍挑开电线D. 将多个大功率用电器插在一个插板上11.关于图所示的四幅图片，下列说法正确的是（）A. 使用三孔插座是为了使用方便B. 三脚插头内有一根导线与用电器的外壳相连C. 保险丝烧断一定是发生了短路D. 高压警示牌提醒我们安全电压为220V12.下列做法符合安全用电要求的是（）A. 多个大功率用电器同时使用一个插座B. 使用测电笔时，手不能接触笔尾的金属体C. 发生触电事故时，立即切断电源D. 有金属外壳的用电器使用两脚插头13.关于家庭电路及安全用电，下列说法中正确的是（）A. 家庭电路中，控制各个灯具的开关都应安装在火线上B. 使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故C. 只有当人体接触带电体时，才可能发生触电事故D. 输电线进户后，先后接总开关、电能表、保险装置14.下列做法中，符合安全用电常识的是（）A. 有人触电时，立即用手去拉触电的人B. 保险丝熔断了，用铜丝代替保险丝C. 清扫时，用湿抹布擦墙上的插痤D. 更换家庭照明灯泡前，断开开关15.如图所示,关于家庭用电的操作或做法,正确的是（）A. 试电笔的握法B. 带金属外壳的用电器使用三孔插座C. 多个大功率用电器同时使用一个插座D. 在高压线下放风筝16.关于家庭电路及安全用电，下列说法正确的是（）A. 试电笔是用来测试物体是带正电还是负电的B. 洗衣机的金属外壳要接地C. 低于220V的电压对人体是安全的D. 只有当人体接触带电体时，才可能发生触电事故17.如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A 点氖管发光，检测B 点氖管不发光．发生这一现象的原因可能是（）A. 入户零线断路B. 灯泡短路C. 开关接触不良D. 灯丝断了18.用电高峰期，会看到家里的白炽灯泡比正常发光要暗一些．这是因为，用电高峰期并联用电器增多，造成（）A. 电路中的总电阻增大B. 电路中的总电流减小C. 白炽灯泡的实际功率减小D. 白炽灯泡的额定功率减小19.图示为小刚所连的两盏白炽灯和两个插座的电路图，通电后发现不能正常工作。
