天宝RTS系列全站仪说明书

瑞得全站仪RTS820系列说明书前言非常感谢您购买瑞得 RTS-820 系列全站仪～本手册将详细、全面地向您介绍此新型全站仪，使用仪器之前请仔细阅读。

1注意事项: 1. 日光下测量应避免将物镜直接对准太阳。

建议使用太阳滤光镜以减弱这一影响。

2. 避免在高温和低温下存放仪器，亦应避免温度骤变(使用时气温变化除外)。

3. 仪器不使用时，应将其装入箱内，置于干燥处，并注意防震、防尘和防潮。

4. 若仪器工作处的温度与存放处的温度差异太大，应先将仪器留在箱内，直至适应环境温度后再使用。

5. 若仪器长期不使用，应将电池卸下分开存放。

并且电池应每月充电一次。

6( 运输仪器时应将其装于箱内进行，运输过程中要小心，避免挤压、碰撞和剧烈震动。

长途运输最好在箱子周围使用软垫。

7( 架设仪器时，尽可能使用木脚架。

因为使用金属脚架可能会引起震动影响测量精度。

8( 外露光学器件需要清洁时，应用脱脂棉或镜头纸轻轻擦净，切不可用其它物品擦拭。

9( 仪器使用完毕后，应用绒布或毛刷清除仪器表面灰尘。

仪器被雨水淋湿后，切勿通电开机，应用干净软布擦干并在通风处放一段时间。

10(作业前应仔细全面检查仪器，确定仪器各项指标、功能、电源、初始设置和改正参数均符合要求时再进行作业。

11(若发现仪器功能异常，非专业维修人员不可擅自拆开仪器，以免发生不必要的损坏。

2一、仪器各部件名称及其功能1.1 各部件名称粗瞄准器望远镜把手望远镜调焦螺旋目镜调焦螺电池旋电池锁紧钮目镜水平制动螺旋水平微动螺旋显示屏数据通讯接口整平脚螺旋 3仪器中心标志垂直制动螺旋物镜垂直微动螺旋光学对中器USB 接口※SD 卡插口※ 圆水准器底板基座固定钮圆水准校正螺旋※仅限于 RTS-820R3 与 RTS-820L 全站仪41.2 显示屏打开电源开关 RTS-800 机身号:S15000 版本号:07.01.23 显示1/5 HA 30?21′50〃VA 273?13′45〃 SD m PT:RUIDE HT: 1.000 m 主屏幕 ? 确认显示窗中显示有足够的电池电量当电池电量不多的时候请及时更换电池或对电池进行充电。

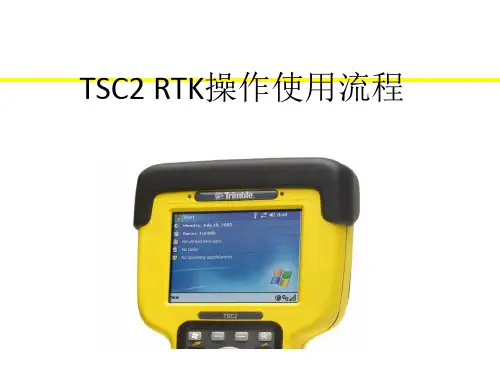

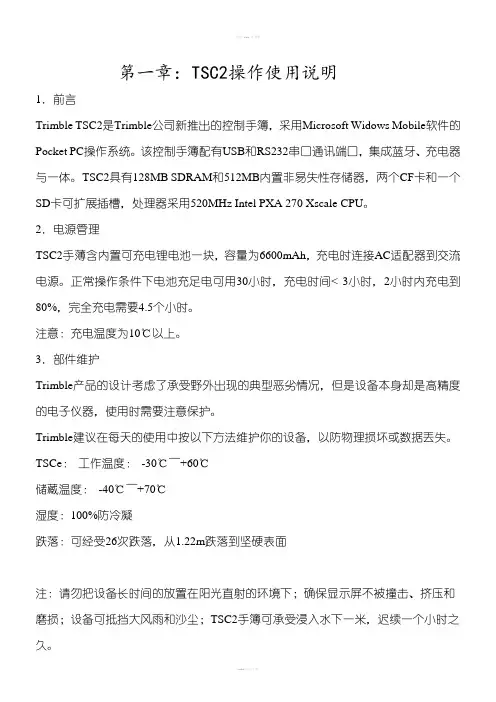

WORD 格式整理版第一章：TSC2操作使用说明1．前言Trimble TSC2 是Trimble 公司新推出的控制手簿，采用Microsoft Widows Mobile 软件的Pocket PC操作系统。

该控制手簿配有USB和RS232串口通讯端口，集成蓝牙、充电器与一体。

TSC2具有128MB SDRAM 和512MB内置非易失性存储器，两个CF卡和一个SD卡可扩展插槽，处理器采用520MHz Intel PXA 270 Xscale CPU。

2．电源管理TSC2手薄含内置可充电锂电池一块，容量为6600mAh，充电时连接AC适配器到交流电源。

正常操作条件下电池充足电可用30小时，充电时间< 3小时，2小时内充电到80%，完全充电需要 4.5 个小时。

注意：充电温度为10℃以上。

3．部件维护Trimble 产品的设计考虑了承受野外出现的典型恶劣情况，但是设备本身却是高精度的电子仪器，使用时需要注意保护。

Trimble 建议在每天的使用中按以下方法维护你的设备，以防物理损坏或数据丢失。

TSCe：工作温度：-30 ℃～+60℃储藏温度：-40 ℃～+70℃湿度：100%防冷凝跌落：可经受26次跌落，从 1.22m跌落到坚硬表面注：请勿把设备长时间的放置在阳光直射的环境下；确保显示屏不被撞击、挤压和磨损；设备可抵挡大风雨和沙尘；TSC2手簿可承受浸入水下一米，迟续一个小时之久。

学习好帮手WORD 格式整理版4．触摸屏维护用略沾干净水或玻璃清洁剂的柔软湿布擦拭控制器，不要把清洁剂直接用在屏幕上，把清洁剂倒在软布上然后轻轻擦拭屏幕。

TSCe&ACU手薄长时间使用后可更换屏幕保护膜注：不要使用研磨清洁剂。

5．常用键说明①Power电源键：除了具有电源开关功能之外，还有其它重要功能。

背景灯开关：按下Fn键后再按Power电源键。

Power电源键菜单：按住电源键大约3秒屏幕出现一个记时界面，如果这时继续按住电源键直到记时为零，手簿进行软启动。

篇一：通用全站仪使用说明书内容简介:本指导书内容分为三个部分：1、topcon gts-300系列全站仪操作使用指南。

2、pentax pts-v全站仪操作使用简介。

3、topcon gts-312全站仪操作使用简介。

topcon gts-300系列全站仪操作使用指南编写: 王劲松广东交通职业技术学院2003年9月topcon gts-312全站仪的使用一、仪器外观和功能说明1.仪器外观图1：gts-312全站仪外观及各部件名称2.面板上按键功能——进入坐标测量模式键。

◢——进入距离测量模式键。

ang——进入角度测量模式键。

menu——进入主菜单测量模式键。

esc——用于中断正在进行的操作，退回到上一级菜单。

power——电源开关键——光标左右移动键▲▼——光标上下移动、翻屏键f1、f2、f3、f4——软功能键，分别对应显示屏上相应位置显示的命令。

3.显示屏上显示符号的含义v——竖盘读数；hr——水平读盘读数（右向计数）；hl——水平读盘读数（左向计数）；hd——水平距离；vd——仪器望远镜至棱镜间高差；sd——斜距；*——正在测距；n——北坐标，相当于x；e——东坐标，相当于y；z——天顶方向坐标，相当于高程h。

二、角度测量模式功能：按ang键进入，可进行水平角、竖直角测量，倾斜改正开关设置。

f1 oset ：设置水平读数为。

f2 hold ：锁定水平读数。

第1页 f3 hset ：设置任意大小的水平读数。

f4 p1↓：进入第2页。

f1 tilt ：设置倾斜改正开关。

第2页 f2 rep ：复测法。

f3 v% ：竖直角用百分数显示。

f4 p2↓：进入第3页。

f1 h-bz：仪器每转动水平角90°时，是否要蜂鸣声。

f2 r/l ：右向水平读数hr/左向水平读数hl切换，一般用hr。

第3页 f3 cmps ：天顶距v/竖直角cmps的切换，一般取v。

f4 p3↓：进入第1页。

三、距离测量模式功能：先按◢键进入，可进行水平角、竖直角、斜距、平距、高差测量及psm、ppm、距离单位等设置。

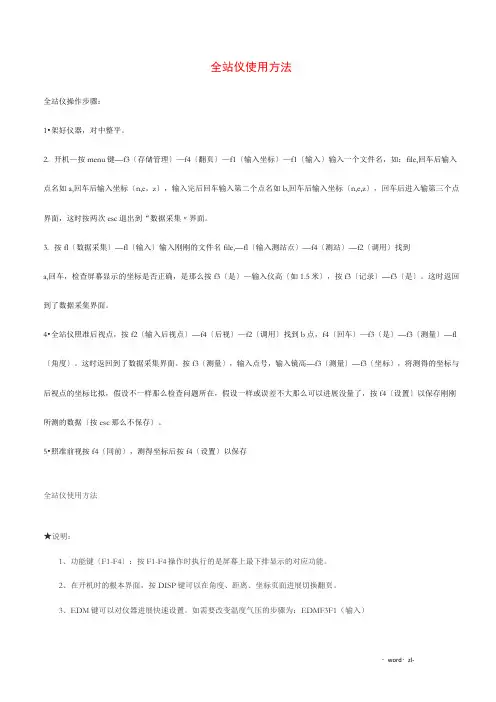

全站仪使用方法全站仪操作步骤：1•架好仪器，对中整平。

2.开机—按menu键—f3〔存储管理〕—f4〔翻页〕—f1〔输入坐标〕—f1〔输入〕输入一个文件名，如：file,回车后输入点名如a,回车后输入坐标〔n,e，z〕，输入完后回车输入第二个点名如b,回车后输入坐标〔n,e,z〕，回车后进入输第三个点界面，这时按两次esc退出到“数据采集〃界面。

3.按fl〔数据采集〕—fl〔输入〕输入刚刚的文件名file,—fl〔输入测站点〕—f4〔测站〕—f2〔调用〕找到a,回车，检查屏幕显示的坐标是否正确，是那么按f3〔是〕—输入仪高〔如1.5米〕，按f3〔记录〕—f3〔是〕。

这时返回到了数据采集界面。

4•全站仪照准后视点，按f2〔输入后视点〕—f4〔后视〕—f2〔调用〕找到b点，f4〔回车〕—f3〔是〕—f3〔测量〕—fl 〔角度〕。

这时返回到了数据采集界面。

按f3〔测量〕，输入点号，输入镜高—f3〔测量〕—f3〔坐标〕，将测得的坐标与后视点的坐标比拟，假设不一样那么检查问题所在，假设一样或误差不大那么可以进展没量了，按f4〔设置〕以保存刚刚所测的数据〔按esc那么不保存〕。

5•照准前视按f4〔同前〕，测得坐标后按f4〔设置〕以保存全站仪使用方法★说明：1、功能键〔F1-F4〕：按F1-F4操作时执行的是屏幕上最下排显示的对应功能。

2、在开机时的根本界面，按DISP键可以在角度、距离、坐标页面进展切换翻页。

3、EDM键可以对仪器进展快速设置。

如需要改变温度气压的步骤为：EDMF3F1（输入）4、RTS632全站仪为了方便全站仪数据的管理，在外业采集数据时需要新建或翻开一个测量文件。

RTS632的文件有两种类型，一种是测量文件，用于保存测量的角度、距离、坐标等原始数据，另一种是坐标文件，里面只保存点号与坐标。

保存在坐标文件的中的点才能通过输入点号进展调用。

外业测量的点默认保存在测量文件中，要想把坐标同时保存在坐标文件中需进展入下设置：①MENUF2然后按向下键翻页显示数据采集菜单2/2页。

rts-822r6x说明书瑞得全站仪RTS-822R6X装备全新导向光技术，更适合昏暗环境下作业，为放样用户量身定制。

采用国际领先激光测距、绝对编码及电子双轴补偿技术，人性化的软件设计，综合性能优于同类进口仪器，堪称价廉物美之典范。

型号RTS-822R6X望远镜成像正像放大倍率30×有效孔径45mm测距47mm分辨率3″视场角1°30′最短视距1.5m筒长152mm角度测量精度2″光栅盘直径79mm最小显示读数1"探测方式水平角双竖直角双测角单位360°/400GON/6400MIL可选竖直角0°位置天顶0°/水平0°可选测角方式绝对编码距离测量三棱镜组5000m反射片1000m免棱镜600m数字显示最大：99999999.999 最小：0.1mm单位m精度棱镜±（2+2×10-6D）mm反射片±（3+2×10-6D）mm无棱镜±（3+2×10-6D）mm测量时间精测单次小于1.2s，连续0.35s，跟踪0.2s气象改正输入参数自动改正大气遮光和地球曲率改正输入参数自动改正，K=0.14/0.2可选反射棱镜常数改正输入参数自动改正温度气压改正自动水准器长水准器30″/2mm圆水准器8′/2mm竖盘补偿器系统双轴液体光电式工作范围3′分辨率1″显示器类型LCD,图形式数据传输U盘有蓝牙有机载电池电源锂电池电压直流7.4V连续工作时间8小时使用环境防水等级IP55使用环境温度-20°～+50℃尺寸及重量外形尺寸206mm×195mm×353mm 重量5.4kg。

全站仪使用方法及使用步骤一、全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。

由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。

二、全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。

通过键盘可以输入操作指令、数据和设置参数。

以上各系统通过I/O接口接入总线与微处理机联系起来。

三、微处理机（CPU）是全站仪的核心部件，主要有寄存器系列（缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。

微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。

输入输出设备是与外部设备连接的装置（接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。

四、目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。

不同型号的全站仪，其具体操作方法会有较大的差异。

下面简要介绍全站仪的基本操作与使用方法。

（一）全站仪的操作与使用1.全站仪的基本操作与使用方法（1）测量前的准备工作1）电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮，取出电池。

2）仪器的安置。

①在实验场地上选择一点，作为测站，另外两点作为观测点。

②将全站仪安置于点，对中、整平。

③在两点分别安置棱镜。

3）竖直度盘和水平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。

随即听见一声鸣响，并显示出竖直角。

②水平度盘指标设置。

松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。

随即一声鸣响，同时显示水平角。

至此，竖直度盘和水平度盘指标已设置完毕。

引言感谢您购买苏一光ＯＴＳ２３８／５３８系列全站仪。

为了更好地使用仪器，请仔细阅读本说明书，并妥善保管以便日后查阅。

常规注意事项：在使用本仪器之前，务必检查并确认该仪器各项功能运行正常。

不要将仪器直接对准太阳 将仪器直接对准太阳会严重伤害眼睛。

若仪器的物镜直接对准太阳，也会损坏仪器。

将仪器架设到脚架上 在架设仪器时，若有可能，请使用木脚架。

使用金属脚架时可能引起的震动会影响测量精度。

安装基座 若基座安装不正确，也会影响测量精度。

请经常检查基座上的调节螺旋，并确保基座联结照准部的螺杆是锁紧的。

基座上的中心固定螺旋旋紧。

使仪器免受震动 当搬运仪器时，应进行适当保护，使震动对仪器造成的影响最小。

提仪器要点 当提仪器时，请务必抓紧仪器的手把。

高温环境 不要将仪器放在高温环境中的时间过长，否则会影响仪器的性能。

温度突变 仪器或棱镜的温度突变会引起测程的缩短，如将仪器从热的汽车中取出，这时应将仪器放置一段时间使之适应环境温度，再开始测量。

电池检查 在作业前请确认电池中所剩容量取出电池 建议当处于仪器开机状态时不要取出电池。

否则，所有存储的数据可能会丢。

故请仪器关机后安装和取出电池。

安全使用注意事项：●若擅自拆卸或修理仪器，会有火灾、电击或损坏物体的危险。

拆卸和修理只有苏一光公司和授权的代理商才能进行。

●会引起对眼睛的伤害或变盲。

不要用仪器的望远镜看太阳。

●激光束可能是危险的，使用不正确可能会对眼睛有伤害。

不要自己试图维修仪器。

●会引起对眼睛的伤害或变盲。

不要长时间盯看激光束。

●高温可能引起火灾。

不要在充电时将充电器盖住。

●火灾或电击的危险。

不要使用坏的电源电缆、插头和插座。

●火灾或电击的危险。

不要使用湿的电池或充电器●可能会发生爆炸。

不要将仪器靠近燃烧的气体、液体使用，不要在煤矿中使 仪器。

●电池可能会引起爆炸或伤害。

不要将电池放在火中或高温环境中。

●火灾或电击的危险。

不要使用非厂方指定的充电器。

天宝电子水准仪使用说明书xx年xx月xx日•引言•设备介绍•使用方法目录•数据处理和输出•常见问题及解决方案•安全注意事项和维护保养•本说明书的其他参考信息01引言天宝电子水准仪是用于测量两点之间高程差或进行水准网施测、高程测量的仪器。

目的随着测绘技术的发展，电子水准仪已经成为现代测绘技术中不可或缺的测量仪器之一，其具有高精度、高效率、易操作等优点。

背景目的和背景使用范围本使用说明书适用于天宝电子水准仪的各项功能和使用方法，包括高程测量、水准网施测、数据存储、传输等。

使用者本使用说明书适用于具有一定测量基础和操作经验的测量人员和技术人员，同时也可供相关领域研究人员参考使用。

使用范围和使用者02设备介绍天宝电子水准仪是一种高精度的测量设备，用于测量地形、建筑和道路等工程中的高程变化。

它是一种集成了传感器、数据处理单元和显示单元的仪器，能够实现高精度的测量和数据记录。

设备概述设备特点和优势天宝电子水准仪采用了先进的测量技术，能够实现高精度的测量，测量精度可达±0.3mm。

高精度测量自动化程度高操作简单适应性强该仪器采用了自动化技术，能够实现自动测量、自动记录、自动计算和自动校准等功能。

天宝电子水准仪设计简洁大方，操作简单易懂，方便用户使用。

该仪器支持多种测量模式，可以适应不同的测量需求。

天宝电子水准仪的外观主要由传感器、数据处理单元和显示单元组成。

数据处理单元用于处理测量数据，计算出高程变化，并将结果显示在显示单元上。

显示单元用于显示测量结果、设置参数和操作菜单等。

此外，天宝电子水准仪还配备了多种功能键，方便用户进行操作和设置。

传感器部分包括支架、尺子、望远镜和感应器等部件，用于实现高精度测量。

设备外观和功能概述03使用方法确保设备充满电在使用天宝电子水准仪之前，需要检查设备是否充满电，以保证设备在使用过程中不会因电量不足而中断。

检查仪器配件打开包装盒，确认包含的配件是否齐全，如有缺失需及时联系商家或厂家。

第一章：TSC2操作使用说明1．前言Trimble TSC2是Trimble公司新推出的控制手簿，采用Microsoft Widows Mobile软件的Pocket PC操作系统。

该控制手簿配有USB和RS232串口通讯端口，集成蓝牙、充电器与一体。

TSC2具有128MB SDRAM和512MB内置非易失性存储器，两个CF卡和一个SD卡可扩展插槽，处理器采用520MHz Intel PXA 270 Xscale CPU。

2．电源管理TSC2手薄含内置可充电锂电池一块，容量为6600mAh，充电时连接AC适配器到交流电源。

正常操作条件下电池充足电可用30小时，充电时间< 3小时，2小时内充电到80%，完全充电需要4.5个小时。

注意：充电温度为10℃以上。

3．部件维护Trimble产品的设计考虑了承受野外出现的典型恶劣情况，但是设备本身却是高精度的电子仪器，使用时需要注意保护。

Trimble建议在每天的使用中按以下方法维护你的设备，以防物理损坏或数据丢失。

TSCe：工作温度：-30℃～+60℃储藏温度：-40℃～+70℃湿度：100%防冷凝跌落：可经受26次跌落，从1.22m跌落到坚硬表面注：请勿把设备长时间的放置在阳光直射的环境下；确保显示屏不被撞击、挤压和磨损；设备可抵挡大风雨和沙尘；TSC2手簿可承受浸入水下一米，迟续一个小时之久。

4．触摸屏维护用略沾干净水或玻璃清洁剂的柔软湿布擦拭控制器，不要把清洁剂直接用在屏幕上，把清洁剂倒在软布上然后轻轻擦拭屏幕。

TSCe&ACU手薄长时间使用后可更换屏幕保护膜注：不要使用研磨清洁剂。

5．常用键说明①Power电源键：除了具有电源开关功能之外，还有其它重要功能。

背景灯开关：按下Fn键后再按Power电源键。

Power电源键菜单：按住电源键大约3秒屏幕出现一个记时界面，如果这时继续按住电源键直到记时为零，手簿进行软启动。

如果这时松开电源键，出现下面对话框，按OK退出该界面，进入系统主界面。

全站仪使用方法RTS362H全站仪使用方法RTH632简明操作步骤★说明：1、功能键（F1-F4）：按F1-F4操作时执行的是屏幕上最下排显示的对应功能。

2、在开机时的基本界面，按DISP键可以在角度、距离、坐标页面进行切换翻页。

3、EDM键可以对仪器进行快速设置。

如需要改变温度气压的步骤为：输入)4、RTS632全站仪为了方便全站仪数据的管理,在外业采集数据时需要新建或打开一个测量文件。

RTS632的文件有两种类型，一种是测量文件，用于保存测量的角度、距离、坐标等原始数据，另一种是坐标文件，里面只保存点号与坐标。

保存在坐标文件的中的点才能通过输入点号进行调用。

外业测量的点默认保存在测量文件中，要想把坐标同时保存在坐标文件中需进行入下设置：①然后按向下键翻页显示数据采集菜单2/2页。

②按[F3](参数设置)键。

③按[F2](坐标自动计算)键。

④按[F1](是)键。

⑤按[ESC](退出)键，则设置已改变，则碎部点测量中所测的数据在储存时即可转存为坐标文件,可以作为控制点进行调用。

5、建站过程中已知点的输入与调用细节说明：如果坐标文件中已有的点则只需按“输入”对应的F1输入点号即可，仪器会自动调用点号对应的坐标。

如果坐标文件中没有的点则不能先输入点号，否则会提示无此点。

输入坐标和点号的方法为按坐标对应的F4，先输入坐标再按提示输入点号即可。

★用全站仪采集外业地形点的步骤：一、把仪器置于已知点上，整平对中，开机，旋转望远镜进入测量基本界面。

二、输入已知点：MENU（菜单）按EDM（向下翻页）（存储管理）按EDM（向下翻页）（输入坐标）输入文件名输入已知点的点号与坐标。

把需要输入的已知点输好后再按ESC退出。

三、基本界面下MEN数据采集提示输入测量文件名，F4（确认）可打开默认上次的文件；或者F1（输入）建立一个新文件。

建好后会进入数据采集页面。

四、数据采集页面下F1（测站设置）´如果此测站点点号与坐标已在第二步输入，请按照下面第五步操作。

全站仪使用方法及使用步骤一、全站型电子速测仪简称全站仪，它是一种可以同时进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理，由机械、光学、电子元件组合而成的测量仪器。

由于只需一次安置，仪器便可以完成测站上所有的测量工作，故被称为“全站仪”。

二、全站仪上半部分包含有测量的四大光电系统，即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。

通过键盘可以输入操作指令、数据和设置参数。

以上各系统通过I/O接口接入总线与微处理机联系起来。

三、微处理机（CPU）是全站仪的核心部件，主要有寄存器系列（缓冲寄存器、数据寄存器、指令寄存器）、运算器和控制器组成。

微处理机的主要功能是根据键盘指令启动仪器进行测量工作，执行测量过程中的检核和数据传输、处理、显示、储存等工作，保证整个光电测量工作有条不紊地进行。

输入输出设备是与外部设备连接的装置（接口），输入输出设备使全站仪能与磁卡和微机等设备交互通讯、传输数据。

四、目前，世界上许多著名的测绘仪器生产厂商均生产有各种型号的全站仪。

不同型号的全站仪，其具体操作方法会有较大的差异。

下面简要介绍全站仪的基本操作与使用方法。

（一）全站仪的操作与使用1.全站仪的基本操作与使用方法（1）测量前的准备工作1）电池的安装（注意：测量前电池需充足电）①把电池盒底部的导块插入装电池的导孔。

②按电池盒的顶部直至听到“咔嚓”响声。

③向下按解锁钮，取出电池。

2）仪器的安置。

①在实验场地上选择一点，作为测站，另外两点作为观测点。

②将全站仪安置于点，对中、整平。

③在两点分别安置棱镜。

3）竖直度盘和水平度盘指标的设置。

①竖直度盘指标设置。

松开竖直度盘制动钮，将望远镜纵转一周（望远镜处于盘左，当物镜穿过水平面时），竖直度盘指标即已设置。

随即听见一声鸣响，并显示出竖直角。

②水平度盘指标设置。

松开水平制动螺旋，旋转照准部360，水平度盘指标即自动设置。

随即一声鸣响，同时显示水平角。

至此，竖直度盘和水平度盘指标已设置完毕。

全站仪的使用教程+图文解说，看这篇就够了！导读全站仪，即全站型电子速测仪（Electronic Total Station），是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离(斜距、平距)、高差测量功能于一体的测绘仪器系统。

因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。

广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。

全站仪的构成电子全站仪由电源部分、测角系统、测距系统、数据处理部分（CPU）、通讯接口、显示屏、键盘等组成。

（1）同轴望远镜全站仪的望远镜实现了视准轴、测距光波的发射、接收光轴同轴化。

使得望远镜一次瞄准即可实现同时测定水平角、垂直角和斜距等全部基本测量要素的测定功能。

棱镜杆（2）双轴自动补偿作业时若全站仪纵轴倾斜，会引起角度观测的误差，盘左、盘右观测值取中不能使之抵消。

而全站仪特有的双轴（或单轴）倾斜自动补偿系统，可对纵轴的倾斜进行监测，并在度盘读数中对因纵轴倾斜造成的测角误差自动加以改正（某些全站仪纵轴最大倾斜可允许至±6′）。

也可通过将由竖轴倾斜引起的角度误差，由微处理器自动按竖轴倾斜改正计算式计算，并加入度盘读数中加以改正，使度盘显示读数为正确值，即所谓纵轴倾斜自动补偿。

（3）键盘键盘是全站仪在测量时输入操作指令或数据的硬件，全站型仪器的键盘和显示屏均为双面式，便于正、倒镜作业时操作。

（4）存储器全站仪存储器的作用是将实时采集的测量数据存储起来，再根据需要传送到其它设备如计算机等中，供进一步的处理或利用，全站仪的存储器有内存储器和存储卡两种。

（5）通讯接口全站仪可以通过 BS–232C 通讯接口和通讯电缆将内存中存储的数据输入计算机，或将计算机中的数据和信息经通讯电缆传输给全站仪，实现双向信息传输。

全站仪的使用步骤（1）安置全站仪将全站仪安置于测站，反射棱镜安置于目标点。

对中及整平方法与光学经纬仪相同。

新型全站仪还具有激光对点功能，其对中方法为：安置、整平仪器，开机后打开激光对点器，松开仪器的中心连接螺旋，在架头上轻移仪器，使显示屏上的激光对点器的光斑对准地面测站点的标志，然后拧紧连接螺旋，同时旋转脚螺旋使管水准气泡居中，再按ESC 键自动关闭激光对点器即可。
