【工程表格模板】立式反击式水轮机吸出管里衬安装单元工程质量评定表填表说明

表4.10填表说明
填表时必须遵守“填表基本规则”，并符合本部分说明及以下要求：
1.单元工程划分：视工作量，将一台或数台机组油系统管路安
装划为一个单元工程。

2.单元工程量：填写本单元油系统管路安装量。

3.各项目检验方法如下：
4.《水轮发电机组安装技术规范》GB8564-88
（1）第10.3.2条，焊缝表面应有加强高，其值为1~2mm。

遮盖面宽度，I型坡口为5~6mm；V型坡口要盖过每边坡口约2mm。

（2）第10.3.3条，焊缝表面应无裂纹、夹渣和气孔等缺陷，咬边深度应小于0.05mm，长度不超过缝长的10%，且小于100mm。

5. 按组成系统的管路长度计算，每50m各检查两处，不足50m
各检查一处的方式检验，具体检验部位由现场商定。

对于工作压力在2.5Mpa及以上的阀门及系统管路试验，必须逐项检验。

6. 有压容器的制作单位必须具备有压容器的制作许可证。

1.实测值填写实际测量值。

1.检验结果合格项目数，指达到合格及以上质量标准的项目个
数。

2.单元工程质量标准：
合格：主要检查项目全部符合规定，一般检查项目实测点有90%及以上符合规定。

其余虽有微小超差但不影响使用，系统试验符合要求。

优良：检查项目全部符合合格标准，并有50%及以上项目达到优良等级，其中项次1.1、1.4、3.1必须达到优良标准。

表3.1 立式反击式水轮机吸出管里衬安装单元工程质量评定表表3.2 立式反击式水轮机基础环、座环安装单元工程质量评定表表3.3 立式反击式水轮机蜗壳安装单元工程质量评定表立式反击式水轮机基坑里衬及接力器表3.4 基础安装单元工程质量评定表表3.5 立式反击式水轮机转轮装配单元工程质量评定表表3.6 立式反击式水轮机导水机构安装单元工程质量评定表表3.7 立式反击式水轮机接力器安装单元工程质量评定表表3.8 立式反击式水轮机转动部件安装单元工程质量评定表立式反击式水轮机水导轴承及主轴表3.9 密封安装单元工程质量评定表表3.10 立式反击式水轮机附件安装单元工程质量评定表表3.11 灯泡贯流式水轮机尾水管安装单元工程质量评定表表3.12 灯泡贯流式水轮机座环安装单元工程质量评定表表3.13 灯泡贯流式水轮机导水机构安装单元工程质量评定表表3.14 灯泡贯流式水轮机轴承安装单元工程质量评定表表3.15 灯泡贯流式水轮机主轴及转轮安装单元工程质量评定表表3.16 冲击式水轮机机壳安装单元工程质量评定表表3.17 冲击式水轮机喷嘴及接力器安装单元工程质量评定表表3.18 冲击式水轮机转轮安装单元工程质量评定表表3.19 冲击式水轮机控制机构安装单元工程质量评定表表3.20 油压装置安装单元工程质量评定表表3.21 调速器安装及调试单元工程质量评定表注：适用范围：工作容量大于等于17652J（1800kg·f·m），主配压阀直径大于80mm者。

表3.22 调速系统整体调试及模拟试验单元工程质量评定表注：适用范围：工作容量大于等于17652J（1800kg·f·m），主配压阀直径大于80mm者。

水利水电工程表3.23 立式水轮发电机上、下机架组装及安装单元工程质量评定表表3.24 立式水轮发电机定子组装及安装单元工程质量评定表表3.25 立式水轮发电机转子组装单元工程质量评定表表3.26 立式水轮发电机制动器安装单元工程质量评定表表3.27 立式水轮发电机转子安装单元工程质量评定表表3.28 立式水轮发电机推力轴承及导轴承安装单元工程质量评定表表3.29 立式水轮发电机组轴线调整单元工程质量评定表表3.30 水轮发电机励磁机及永磁机安装单元工程质量评定表水利水电工程表3.31 水轮发电机电气部分检查和试验单元工程质量评定表续表3.31（1）续表3.31（2）表3.32 卧式水轮发电机轴瓦及轴承安装单元工程质量评定表表3.33 卧式水轮发电机转子及定子安装单元工程质量评定表表3.34 灯泡式水轮发电机主要部件组装单元工程质量评定表表3.35 灯泡式水轮发电机总体装单元工程质量评定表表3.36 蝴蝶阀安装单元工程质量评定表表3.37 球阀安装单元工程质量评定表注：适用范围：主阀名义直径为500～2400mm的球形阀。

6.水轮发电机组安装工程6.1立式反击式水轮机安装工程表6.1.1 立式反击式水轮机尾水管里衬（安装）单元工程安装质量验收评定表填表说明填表时必须遵守“填表基本规定”，并符合本部分说明及以下要求：1.单元工程划分：以每台水轮机的尾水管里衬安装为一个单元工程。

2.单元工程量：填写本单元尾水管里衬安装量（t）。

4.单元工程施工质量验收评定应包括下列资料：（1）施工单位应提供安装前的设备检验记录，机坑清扫测量记录，安装质量项目（主控项目和一般项目）的检验记录以及焊缝质量检查记录等，并由相关责任人签认的资料。

（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。

5.允许偏差按转轮直径划分，填表时，在相应直径栏中加“√”号标明。

6.设计值按设计图填写，并将设计值用括号“（）”标出。

检测值填写实际测量值。

7.单元工程安装质量检验项目质量标准合格等级标准：（1）主控项目检测点应100%符合合格标准；（2）一般项目检测点应90%及以上符合合格标准，其余虽有微小偏差，但不影响使用。

优良等级标准：在合格标准基础上，主控项目和一般项目的所有检测点应90%及以上符合优良标准。

8. 单元工程安装质量评定分为合格和优良两个等级，其标准如下：合格等级标准：（1）检验项目应符合本标准3.2.5条1款的要求；（2）主要部件的调试及操作试验应符合本标准和相关专业标准的规定；（3）各项报验资料应符合本标准的要求。

优良等级标准：在合格等级标准基础上，有70%及以上的检验项目应达到优良标准，其中主控项目应全部达到优良标准。

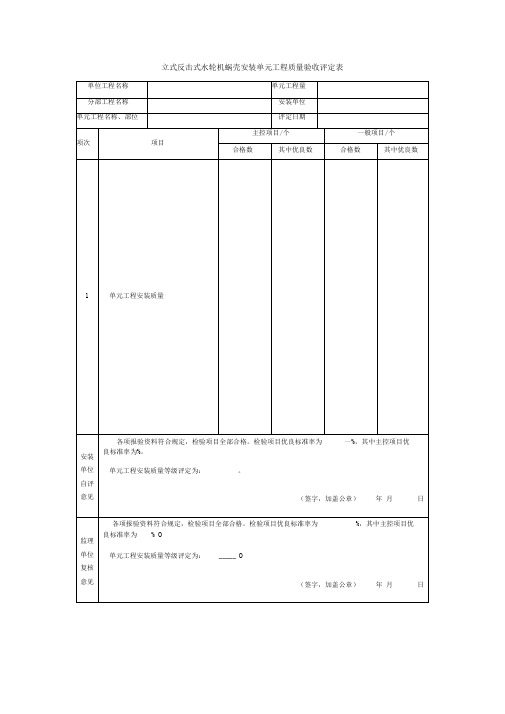

单位工程名称单元工程量分部工程名称安装单位单元工程名称、部位评定日期年月日项次项目主控项目（个）一般项目（个）合格数优良数合格数优良数1单元工程安装质量（见表6.1.1.1）2主要部件调试及操作试验符合本标准和相关专业标准的规定。

主要部件调试及操作试验质量（见表6.1.1.2）施工单位自评意见主要部件调试及操作试验符合要求，各项报验资料符合规定。

立式反击式水轮机水导轴承及主轴密封安装
单元工程质量验收评定表（含质量检查表）
填表要求
填表时必须遵守“填表基本规定”，并应符合下列要求：
1．单元工程划分：每台水轮机的水导轴承及主轴密封安装宜划分为一个单元工程。

2．单元工程最填写本单元水导轴承及主轴密封安装量（t）。

3．各检验项目的检验方法及检验数量按表的要求执行。

4．单元工程施工质量验收评定应提交下列资料：
（1）安装单位应提供的资料包括：该部件安装调整检测的原始记录并由责任人签认。

（2）监理单位对单元工程安装质量的平行检验资料；监理工程师签署质量复核意见的单元工程安装质量验收评定表及质量检查表。

5．主控项目项次1，在相应轴瓦处加“√”标明；表中数值为允许偏差值。

立式反击式水轮机水导轴承及主轴密封安装
单元工程质量验收评定表
立式反击式水轮机水导轴承及主轴密封安装
单元工程质量检查表。
