地铁车辆段架大修工艺分析

浅析地铁车辆架修工艺布局设计地铁车辆架修工艺布局设计是地铁运营的重要部分，其设计的合理与否关系到地铁线路的安全运营。

本文将从工艺流程、工艺布局、设备选型等方面来浅析地铁车辆架修工艺布局设计。

一、工艺流程地铁车辆架修工艺流程主要包括：车辆入库、拆卸、检测、维修、组装、检验、调试、出库。

其中，车辆入库与出库是整个流程的起点和终点，拆卸与组装是整个流程的主要环节，检测、维修、检验、调试是这个环节中的子流程。

车辆入库：将要修理的车辆从轨道上开出，通过进入地铁修理区实现入库。

拆卸：拆下车辆的车体、车架、轴承等零部件，进行检测和维修。

检测：对拆下的零部件进行全面、精细地检查，确定其病状和维修方案。

维修：对检测出的病状进行维修，包括打磨、喷漆、更换零部件等。

组装：对维修后的零部件进行组装，磨合和调试，组装过程要保证零件和整车的尺寸配合精度达到要求。

检验：对汽车进行检验，包括车体结构、动力系统、轴承系统、制动系统等全面核查。

调试：对检验后的车辆进行调试、维修和测试，确保它的使用安全和正常。

出库：完成所有维修与调试后，将车辆送回轨道上，准备继续运营。

二、工艺布局根据工艺流程进行布局设计，地铁车辆架修工艺布局应尽量实现流程的顺畅，节约维修时间和维修成本。

设计应保证各项维修工作之间的密切配合，避免时间和人力的费用浪费。

车辆架修车间车辆架修车间是整个工艺流程的核心区域，它应具有较大的作业空间，用于拆装和维修车辆的各种零部件。

车间应采取密闭式空间，保证零部件的清洁和良好状态，避免进入尘土灰尘等杂质。

车间内设有吊装设备和固定设备，方便操作，确保车辆拆卸和组装的有效和安全。

检测设备区检测设备区是地铁车辆架修难区，主要用于检查车辆零件，确定维修方案。

检测设备区用于各种零件测试，包括三维测量仪、光学测量仪、磁粉检测仪、超声波波探仪、硬度测量仪等检测设备。

检测设备区应尽可能每个设备的间隔，确保检测设备的运行和检测精度。

维修区维修区是地铁车辆架修的重要环节，车辆的零部件维修主要在维修区完成。

地铁车辆架、大修整车称重试验浅析发布时间：2022-04-24T06:12:19.116Z 来源：《福光技术》2022年8期作者：殷志豪谢一凡[导读] 地铁车辆架、大修是指对车辆进行全面检查和彻底修理，并进行必要的技术改造，目的是恢复车辆的基本技术性能，使修理后的车辆性能接近新造车辆水平。

中车南京浦镇车辆有限公司江苏省南京市 210000摘要：随着车辆运行时间的增加和运行里程的累积，对地铁车辆的安全性能提出了更高的要求，而作为地铁车辆安全性能重要指标的轮（轴）重偏差对判断地铁车辆是否可以满足安全运营要求具有极为重要的意义。

关键词：架修、大修、称重试验一、地铁架、大修过程中称重的必要性1.1地铁车辆架、大修地铁车辆架、大修是指对车辆进行全面检查和彻底修理，并进行必要的技术改造，目的是恢复车辆的基本技术性能，使修理后的车辆性能接近新造车辆水平。

1.2试验标准称重试验是在整车各部件检修完毕且装车后，对单车进行的调试试验。

所以对于作为城市轨道交通领域重要组成部分的地铁车辆一定要把握好架、大修后出厂质量，确保地铁车辆在交付城市地铁地铁运营单位之前其所有指标都能符合国家标准，满足设计要求。

而作为评价地铁车辆运行安全重要指标的轮重偏差数值和轴重偏差数值在国家多个标准技术文件中也有着明确的要求，其中《城市轨道交通车辆组装后的检查与实验规则》 GB /T14894-2005中对于地铁车辆各个车轮的轮重与平均轮重的偏差范围与各组轮对的轴重与地铁车辆平均轴重的偏差范围规定了更为严格的要求，其数值分别不得超过±2％和±4％以确保地铁车辆的运行安全。

1.3可能造成的影响如果实际运行中地铁车辆的轮重偏差数值过大，会对地铁车轮和轨道造成严重磨损。

而如果实际运行中地铁车辆的轴重偏差数值过大，即说明其车辆轴重分配偏差过大，将会对地铁的牵引性能和制动性能造成严重影响，地铁车辆的载荷与车辆的寿命、动平衡性、能耗及旅客的安全性和舒适性等密切相关。

浅析地铁车辆架修工艺布局设计地铁车辆架修工艺布局设计是地铁维修工作中十分重要的一环，涉及到车辆质量和乘客安全，需要精心设计和施工。

本文将从工艺布局、流程设计和设备选型等方面进行浅析。

一、工艺布局1. 极大地提高工作效率，减少维修周期，保证车辆的事故率和占用率的降低。

2. 强化质量意识，确保修理的准确性和车辆运营的可靠性，为乘客提供安全、舒适的出行环境。

3. 满足现代化生产要求，灵活应对复杂多变的维修工作，在优化架构设计的基础上提高工作效率。

具体的工艺布局应该从以下几个领域来设计：车辆检修场地规划、设备安装设计及道具选择、修理车间的设计。

1. 车辆检修场地规划要想顺利进行车辆的维修工作，首先需要有一个清晰的车辆检修场地划分，包括一些特殊的维修冲洗区、翻转区、检测区、配件更换区、入口与出口区等分区。

通过科学合理地规划车辆修理场地，维修人员可以有一个良好的工作环境，从而更加安全高效地进行维修工作。

2. 设备安装设计及道具选择车辆维修过程中必不可少的设备和道具的选择和配置，会直接影响到车辆维修效率和质量。

科学合理地选择各种检测设备、检修道具和配套设施，可以使车辆维修达到最佳效果。

在设备选择中，应该从设备的质量、使用寿命、维护保养等方面进行综合考虑，并对设备的故障处理和保养保护进行详细的规划。

3. 修理车间的设计车辆修理车间的设计应该满足科学高效、人性化、安全保险等方面的要求。

其中，压缩空气、回收污水、通风设备等是车辆维修车间必须的设施，在设计时应该充分考虑到这些设施的先进性和灵活性。

同时，还要考虑到修理车间的工作环境和人员的心理状态，给车辆维修工作带来更加优良的环境。

二、流程设计车辆维修流程设计是车辆维修的一个重要环节，它直接影响到车辆维修的效率和质量。

因此，流程设计必须合理、科学，并且要考虑到车辆维修时对车辆和人员的安全要求。

车辆维修流程一般分为以下几个步骤：1. 维修准备：首先要准备维修所需的工具和设备，并检查预处理程序是否符合要求，为接下来的维修工作做好准备。

浅析地铁车辆架修工艺布局设计地铁车辆架修工艺布局设计是指在地铁车辆架修工艺中，合理布局和设计车辆架修的工艺流程、设备配置、人员配备等，以提高修车效率和质量，保障地铁运营的安全和稳定。

一、工艺流程设计地铁车辆架修工艺流程包括车辆进场、车辆检测、车辆分解、车辆修理、车辆组装、车辆调试、车辆试验等环节。

在设计中，需要根据实际情况确定工艺流程的先后顺序和相互关系，避免因工艺流程不合理导致修车周期过长、效率低下的问题。

在车辆进场环节中，应根据车辆修理计划安排车辆的进场顺序，确保修理时间的充裕和车辆修理的连贯性；在车辆分解环节中，可以根据车辆的构造和故障情况，确定先分解哪些部件，以便对故障的原因进行更准确的判断。

在车辆分解环节中，可以配置多个修理台，使多个工人同时进行修理工作，提高修理效率；在车辆组装环节中，可以配置适当数量的吊车和起重机，以方便进行重型部件的安装和调整。

三、人员配备设计地铁车辆架修需要具备一定的专业知识和技能的工人参与，包括车辆修理技术人员、起重操作人员、质检人员等。

在设计中，需要根据车辆修理的要求和规模，合理配备并培训相关人员，以保证修车工作的顺利进行和质量的保障。

在车辆检测环节中，需要有专门的质检人员进行车辆故障的检测和分析；在车辆组装环节中，需要有专门的起重操作人员进行重型部件的安装和调整；在车辆试验环节中，需要有专门的技术人员对修理后的车辆进行试运行和调试。

四、安全和环保设计地铁车辆架修工艺布局设计还需要考虑安全和环保因素。

在设计中，需要根据相关的安全标准和环保要求，合理布局和配置相关设备，并采取必要的措施和预防措施，以保证修车过程中的安全和环保。

在设备配置设计中，需要配置防爆设备和消防设备，以预防火灾和其他安全事故的发生；在工艺流程设计中，需要考虑废物和废气的排放处理，以减少对环境的污染。

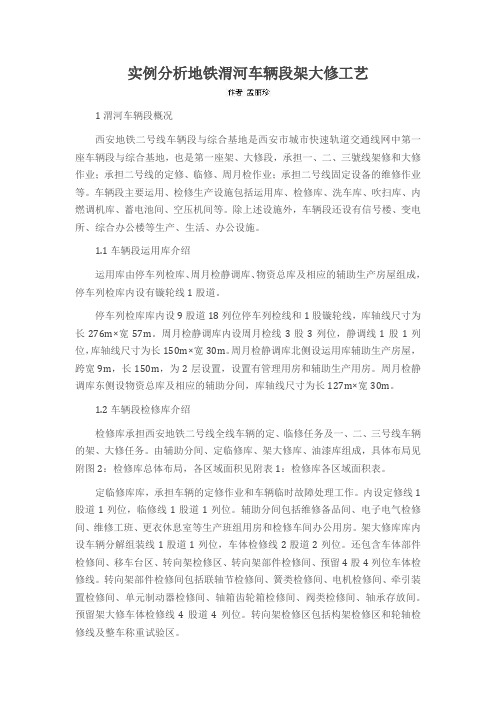

实例分析地铁渭河车辆段架大修工艺1渭河车辆段概况西安地铁二号线车辆段与综合基地是西安市城市快速轨道交通线网中第一座车辆段与综合基地，也是第一座架、大修段，承担一、二、三號线架修和大修作业；承担二号线的定修、临修、周月检作业；承担二号线固定设备的维修作业等。

车辆段主要运用、检修生产设施包括运用库、检修库、洗车库、吹扫库、内燃调机库、蓄电池间、空压机间等。

除上述设施外，车辆段还设有信号楼、变电所、综合办公楼等生产、生活、办公设施。

1.1车辆段运用库介绍运用库由停车列检库、周月检静调库、物资总库及相应的辅助生产房屋组成，停车列检库内设有镟轮线1股道。

停车列检库库内设9股道18列位停车列检线和1股镟轮线，库轴线尺寸为长276m×宽57m。

周月检静调库内设周月检线3股3列位，静调线1股1列位，库轴线尺寸为长150m×宽30m。

周月检静调库北侧设运用库辅助生产房屋，跨宽9m，长150m，为2层设置，设置有管理用房和辅助生产用房。

周月检静调库东侧设物资总库及相应的辅助分间，库轴线尺寸为长127m×宽30m。

1.2车辆段检修库介绍检修库承担西安地铁二号线全线车辆的定、临修任务及一、二、三号线车辆的架、大修任务。

由辅助分间、定临修库、架大修库、油漆库组成，具体布局见附图2：检修库总体布局，各区域面积见附表1：检修库各区域面积表。

定临修库库，承担车辆的定修作业和车辆临时故障处理工作。

内设定修线1股道1列位，临修线1股道1列位。

辅助分间包括维修备品间、电子电气检修间、维修工班、更衣休息室等生产班组用房和检修车间办公用房。

架大修库库内设车辆分解组装线1股道1列位，车体检修线2股道2列位。

还包含车体部件检修间、移车台区、转向架检修区、转向架部件检修间、预留4股4列位车体检修线。

转向架部件检修间包括联轴节检修间、簧类检修间、电机检修间、牵引装置检修间、单元制动器检修间、轴箱齿轮箱检修间、阀类检修间、轴承存放间。

城市周刊CHENGSHIZHOUKAN2019/08一、架大修的工艺流程地铁车辆架大修作业需对车辆进行全面或较大范围的解体、清洗、检测、修复、试验、组装和油漆等工作。

其工艺设计的主要内容为车辆的车体和转向架两大部件的分解以及其他设备、部件的清洗、检测、修复、试验、组装和调试等，工艺流程如下图：二、架大修的库房设计架大修库的设计主要以车辆的架大修的固定架车机线为主体，其余车体、转向架车间要围绕架车线布置，以达到作业顺畅的目的，其余各机电、电子检修车间要分别环车体检修工区和转向架检修工区布置，以方便作业。

按照检修工艺流程顺畅的原则，在每条固定式架车线延伸到移车台，移车台另一端为车体检修间，通过移车台，把车体送往各车体检修间。

分解后的转向架运往转向架检修工区，其位置可以就近布置在架车线的一侧，其他轮轴检修区则根据其检修工艺流程依次布置。

为方便轮对的调运，这些工区均需加设天车。

三、工艺布局设计根据架大修的工艺流程，架大修库房按照各部件的检修分为转向架检修区、车体检修区、电气检修区、空调检修区、制动/车体检修区、受电弓（集电靴）检修区和钩缓检修区等。

1.转向架检修区布局设计。

转向架存放区一般设置是在检修区端部设置数条平行轨道，便于转向架集中存放，工艺布局紧凑。

转向架拆解组装区宜临近转向架存放区设置，承担转向架冲洗、分解、组装、试验等作业内容。

转向架部件检修区宜毗邻转向架拆解组装区设置，便于部件转运，同时应设置部件存放区。

轮轴检修是检修重点与难点，需完成车轮、牵引齿轮、轴箱、轴承的拆卸、探伤、检测、组装、试验等检修作业。

完成组装的轮对需通过跑合试验，再送往转向架组装区与构架组装。

电机检修区是电机分解、检测、清洗和组装的场地，宜临近转向架检修区设置，也可设置在车体配件检修区内。

2.其它检修区布局设计。

车体检修区主要对车门进行修理，车体油漆车考虑单独的喷漆库，不在车体检修区进行。

电气检修区承担逆变器、高速断路器等电器设备的检修、试验。

地铁车辆架大修工艺布局设计浅析摘要:本文结合现场生产实践及对行业内各地铁公司车辆架大修工艺布局进行比较，探讨地铁车辆架大修总体工艺布局设计思路，并对地铁车辆架大修厂房规划及改造需求进行了总结，以期通过科学合理的布局，提高地铁车辆架大修检修效率和能力。

关键词:地铁车辆、架大修、工艺布局设计1.架大修作业内容地铁车辆架大修作业需要对车辆进行较大范围（架修）或全面（大修）的解体、清洗、检测、修复、油漆、组装和调试等工作。

根据各车辆厂家及系统部件供应商提供的车辆设计维护要求，结合行业架大修及自身运营经验，确定车辆及部件维修的范围及深度，开展车辆架大修工作。

1.架大修工艺布局依据车辆架大修检修内容及总体工艺流程，车辆架大修检修库一般需具备以下功能区域：车辆清扫线、架车线、车体检修区、转向架检修区、部件检修区、称重编组线、车辆静态调试线等。

2.1 车辆清扫线车辆清扫线用于对入库检修的车辆进行整车清扫。

主要包括车辆底架设备、箱体、转向架、线槽、线缆的高压风吹扫及清洗。

清扫线应具备良好的给水、照明条件，并配置高层作业平台，便于登顶清扫作业。

为避免轨道两侧积水，轨道两侧宜采用找坡处理，便于污水汇流，轨道中间应设置通长的连续地沟，地沟内应具备良好的排水设施。

2.2 架车线架车线用于车辆架大修时的车辆架车、上下体分离、更换工艺转向架、车辆解编转运等。

架车线一般采用地埋固定式架车机，根据检修产能需求和场地情况，可以选择安装半列或全列联动架车机，如场地条件允许，建议采用全列联动架车机。

2.3 车体检修区车体检修区用于需要下车检修部件的拆装及不下车的零部件现车检修及单车测试。

车体检修区一般采用车体定位修的检修作业方式，为满足部件的拆装转运，需具备天车吊装条件，同时股道间需具备足够空间以保证物料的缓存及叉车等搬运设备的通行。

2.4 转向架检修区转向架检修区主要作业内容包括构架轮对分离及组装、构架及吊挂件拆装、构架检修、轮对检修、转向架试验等。

浅析地铁车辆架修工艺布局设计【摘要】地铁车辆架修工艺布局设计在地铁运营中起着至关重要的作用。

本文从地铁车辆架修工艺的重要性、基本原则、布局设计要点、优化需求和实际应用等方面进行了分析。

通过对地铁车辆架修工艺布局设计的研究，可以提高地铁运营效率、保障乘客安全，并节约维护成本。

结论部分探讨了地铁车辆架修工艺布局设计的重要性、未来发展方向和意义，指出其对地铁行业的发展具有重要影响。

随着地铁交通的不断发展和完善，地铁车辆架修工艺布局设计将在未来取得更大的进步和发展，为地铁运营提供更加可靠、安全的保障。

【关键词】地铁车辆架修工艺布局设计，重要性，基本原则，要点，优化需求，实际应用，未来发展方向，意义1. 引言1.1 地铁车辆架修工艺布局设计地铁车辆架修工艺布局设计是地铁车辆制造中的重要环节，其设计质量直接影响到车辆的性能和使用寿命。

地铁车辆架修工艺布局设计旨在合理利用车辆内部空间，确保各部件功能齐全并便于维修，提高车辆的可靠性和运行效率。

在地铁车辆制造中，地铁车辆架修工艺布局设计必须遵循一些基本原则，如保证车辆结构的稳定性和安全性，考虑乘客的舒适性和便利性，提高维修保养的效率等。

设计者还需要关注地铁车辆架修工艺的要点，例如合理布局电气设备、控制系统等，确保车辆的正常运行。

随着地铁行业的不断发展，地铁车辆架修工艺布局设计也在不断优化，以适应更加复杂的运行环境和更高的要求。

优化设计可以提高车辆的性能和效率，减少维修成本和停车时间。

在实际应用中，地铁车辆架修工艺布局设计扮演着重要角色，其质量直接关系到车辆的运行安全和稳定性。

设计者需要不断总结经验，不断改进设计方案，确保地铁车辆架修工艺布局设计的质量和效果。

2. 正文2.1 地铁车辆架修工艺的重要性地铁车辆架修工艺的重要性不言而喻，它直接关系到地铁列车的安全性、舒适性和运行效率。

地铁车辆架是支撑整个列车的重要部件，一旦发生故障或损坏，将直接影响列车运行，并可能引发安全事故。

浅析地铁车辆架修工艺布局设计地铁车辆架修工艺布局设计是指对地铁车辆架修工艺进行设计和布局的过程。

地铁车辆架修是指对地铁车辆架进行检查、维修和更换等工作，是保证地铁车辆正常运行和延长使用寿命的重要环节。

地铁车辆架修工艺布局设计的合理与否直接影响地铁车辆架修工作的效率和质量。

1. 设备布局：地铁车辆架修工艺需要用到各种设备和工具，包括检测设备、维修设备、起重设备等。

在工艺布局设计中，应根据工艺流程和设备使用频率合理布置设备，便于操作人员在工作时顺利使用，提高工作效率。

2. 材料存放布局：地铁车辆架修工艺需要大量的材料和零部件，如螺丝、螺母、密封垫等。

在工艺布局设计中，应考虑到材料的分类、数量和存放方式，便于操作人员快速找到所需材料，提高工作效率。

3. 人员流程布局：地铁车辆架修工艺需要不同的人员协作完成，包括操作人员、技术人员和管理人员等。

在工艺布局设计中，应根据工艺流程和人员协作的关系，合理安排人员的工作位置和流程，便于人员之间的沟通和合作，提高工作效率。

4. 安全防护布局：地铁车辆架修工艺存在一定的风险，如设备操作不当、材料堆放不规范等，可能导致人员伤害和设备损坏。

在工艺布局设计中，应设置合适的安全防护设施，如安全栏杆、警示标识等，提醒人员注意安全，同时也可以避免因操作不当导致的意外事故。

5. 环境条件布局：地铁车辆架修工艺需要一定的环境条件，如通风、照明等。

在工艺布局设计中，应考虑到这些环境条件，选择适合的地点进行工艺布局，确保工作场所符合相关的安全和卫生要求。

需要注意的是，地铁车辆架修工艺布局设计应根据具体情况进行调整和优化，并结合实际操作经验进行改进。

只有在实际应用中不断总结和改进，才能使地铁车辆架修工艺布局设计更加科学和合理，提高工作效率和质量。
