户内配电箱安装规范

配电箱规范和技术要求配电箱是指为住宅、商业建筑、工业厂房等地提供电能分配、控制和保护的电气设备。

为了保障电气设备的正常运行和人身安全，配电箱的设计、安装和使用必须符合一定的规范和技术要求。

以下是配电箱规范和技术要求的详细说明。

一、配电箱的规范要求1.设计规范：配电箱应根据使用场所及设备功率等因素进行合理的设计。

设计过程中应严格遵守国家和地方相关电气设备的设计规范和标准。

2.安装规范：配电箱的安装应交由专业人员进行，并按照相关规范和标准进行操作。

安装过程中需要注意保持配电箱的清洁和整洁，防止杂物堆积影响其正常运行。

同时，安装位置应符合安全要求，远离易燃易爆物品和湿润环境。

3.接线规范：配电箱的接线应使用合适的规格电缆和连接器，并按照相关规范要求进行正确连接。

接线端子应连接牢固，不得出现松动、接触不良等情况。

4.标识规范：配电箱内应标明电源开关、熔断器、电流表、电压表等设备的名称和功能，使用户能够清楚地了解每个设备的用途和作用。

5.运行维护规范：配电箱的日常运行维护工作应由专业人员进行，包括定期检查和清洁配电箱内设备，确保其正常运行和安全可靠。

二、配电箱的技术要求1.安全性能要求：配电箱应具备良好的绝缘性能，能够防止漏电和电击事故的发生。

配电箱内的熔断器、断路器等保护设备应能及时对过载、短路等故障进行保护，以防止火灾等安全事故的发生。

2.通风散热要求：配电箱应具备良好的通风散热性能，以保证设备在长时间运行时的温度不超过允许范围。

配电箱内部的电缆和连接器等应有足够的间距，以保证空气的流通。

3.电缆穿线要求：配电箱内的电缆穿线应整齐、有序，不得交叉穿线，以便于维护和管理。

每根电缆应有固定夹具来保持其位置稳定。

4.负载容量要求：配电箱的负载容量应根据实际用电需求进行合理选择和配置，以保证设备的正常运行。

在计算负载容量时，应考虑到电气设备的额定功率、启动电流等因素。

5.配电箱的防护等级要求：根据室内、户外等不同环境要求，配电箱的防护等级应选择合适的等级，并采取相应的防护措施，以保证设备的安全可靠性。

户内配电箱的方案设计和安装前言户内配电箱作为一种重要的电力设备，对于房屋内的电力供应至关重要。

一个合理的方案设计和安装能够为用户带来安全、方便、可靠的用电体验。

本文将介绍户内配电箱的方案设计和安装，以供广大用户参考。

设计要点户内配电箱的方案设计需要考虑以下要点。

1. 户内配电箱的位置相对于配电房，户内配电箱位置选择存在一定限制。

一般来说，户内配电箱的位置最好选择在居室不易受到影响的地方，如走廊、门厅等位置。

选择良好的位置能够最大限度地保证用电安全，并方便安装和维护。

2. 用电负荷估算在进行户内配电箱的方案设计前，需要对用电负荷进行合理估算。

合理估算用电负荷能够为户内配电箱的容量及线路设计提供指导，避免电气故障的发生，同时合理使用电力资源。

3. 线路的设计在进行线路的设计时，需要考虑以下要点：•所有用电器具的需求电流、电压等参数。

•为各个用电器具设置独立的线路，避免因故障引起其他线路故障。

•数据通信线路和电力线路应分开设置，以避免互相干扰。

•合理选用电缆，应根据线路负载、长度、敷设方式等进行选择。

4. 配电箱的容量户内配电箱的容量应根据用电负荷估算和线路设计进行决定，以充分保证电力的稳定供应。

一般来说，户内配电箱的额定电流值应大于用电负荷估算得到的最大电流值，以防止过载和故障发生。

安装流程户内配电箱的安装流程如下：1. 执行必要的安全措施在安装时，需要先切断电源，确保安全，避免触电等危险情况的发生。

2. 固定安装支架首先，需要选择合适的安装位置，然后固定安装支架，以保证户内配电箱的稳定性。

3. 连接电缆接下来，需要依据线路设计进行电缆连接，应注意以下要点：•电缆的截面应根据用电负荷及所选用电缆的型号进行选择。

•电缆的长度应根据实际情况进行设计。

•电缆应使用绝缘材料进行绝缘，避免漏电等安全问题。

4. 固定开关、电源线在连接电缆之后，需要将所选开关或断路器等固定在户内配电箱上，并连接电源线。

5. 测试和接地最后，需要进行安全测试和接地，检查电力供应是否正常，及电力设备是否与地面接地良好。

配电箱及配电柜电气安装规范图文一、电器元件装配工艺1、首先要先熟悉图纸及技术要求。

检查元器件型号，规格，数量等与图纸是否相符。

2、检查元器件有无损坏，发现问题及时更换。

3、元件板（安装桥架）在装配时必须做好防护，轻拿轻放。

严禁踩踏。

元器件不能在安装板表面上研磨。

4、安装的元件应操作方便，操作时不受到空间或相邻元件的防碍，不能触及带电体。

如果带电体外露给操作带来危险需加防护。

如：1）加装绝缘板用来遮掩带点体。

2）加装绝缘热缩套管。

如下图所示5、满足电器元件产品说明书的要求。

例如，满足飞弧距离，电气间隙和爬电距离的要求。

6、同一批产品的装配应一致。

二、一次线（主回路）配线工艺（一）母线排制作工艺1、熟悉电路图依照开关电流选取相应的铜母线排（母线排载流量）图纸中标明铜排规格就按照图纸施工。

母线排载流量表（部分）2、铜排从库房领取时就应做好表面的防护。

严禁在地面拖拉。

应保持表面的光洁度。

3、下料：母线要求平直，母线不得有明显的锤痕、凹坑等缺陷，母排在下料前或下料后进行校正，不能有毛刺存在。

4、弯制：弯制铜排时使用母排折弯机，不得野蛮操作。

严格遵守作业指导书及操作规程。

弯制铜排时在模具上应垫上合适的纸板或棉布。

防止模具损伤铜排表面。

批量制作时应先抽取一节铜排进行弯制。

目的：，是测量铜排的拉伸系数。

（各厂家生产的铜排拉伸系数可能有一定的误差）。

，检验弯曲90°时弯曲面有无裂纹。

5、矩形母线应尽量减少弯曲。

母排弯曲部位距搭接面的边缘通常大于30mm，母线扭转90°时，扭转部分的长度不应小于母线宽度的2.5倍，并排母线的弯曲角度要一致，保证其连接安装时，不应产生内应力。

6、矩形母线应避开飞弧区域，当交流主电路穿越闭合磁路的金属框架时三相四（五）线母线应在同一框孔中穿过。

7、母线的绝缘支撑件应满足线路短路时的动热稳定的要求。

绝缘支撑件的间距应不大于绝缘支撑件短路强度实验时的间距；如果无动热稳定的要求则母线也应有足够的机械强度，例如，母线长度超出下表时，中间应加固定支撑件。

配电箱安装规范和标准最新配电箱作为电力系统的重要组成部分，其安装规范和标准对于确保电力系统的安全、可靠运行至关重要。

以下是配电箱安装的最新规范和标准：开头：配电箱安装应遵循国家和行业相关标准，确保其安全性、功能性以及与环境的协调性。

安装前，应仔细检查配电箱的型号、规格是否符合设计要求，并确认所有配件齐全、无损。

正文：1. 安装地点选择：配电箱应安装在干燥、通风良好、无腐蚀性气体和易燃易爆物品的环境中。

避免安装在潮湿、高温或有强烈振动的地方。

2. 基础设置：配电箱的基础应坚实、平整，确保箱体稳定。

基础高度应符合人体工程学原理，便于操作和维护。

3. 电气连接：所有电气连接应使用符合标准的导线和接线端子，确保连接牢固、接触良好，避免因接触不良导致的发热和故障。

4. 接地和防雷：配电箱必须有良好的接地系统，以确保在发生故障时能够安全地导引电流至地面。

同时，应安装防雷装置，以防止雷击对配电箱造成损害。

5. 标识和警告：配电箱外部应有清晰的标识，标明电压等级、电流容量等信息。

同时，应设置警告标志，提醒非专业人员不得操作。

6. 操作空间：在配电箱周围应有足够的操作空间，以便于进行日常的检查、维护和紧急操作。

7. 防护措施：配电箱应具备一定的防护等级，以防止灰尘、水和其他异物进入，影响设备的正常运行。

8. 电缆敷设：电缆应按照规定的路径敷设，避免交叉和重叠，减少电磁干扰。

电缆入口处应有密封措施，防止水分和异物侵入。

9. 定期检查和维护：配电箱应定期进行检查和维护，确保所有部件处于良好状态，及时发现并处理潜在的安全隐患。

10. 符合环保要求：在安装和使用过程中，应遵守环保法规，减少对环境的影响。

结尾：配电箱的安装和使用应严格遵守上述规范和标准，以确保电力系统的安全稳定运行。

任何违反规范的行为都可能导致严重的安全事故，因此，相关人员必须具备相应的专业知识和技能，严格按照规范操作。

同时，随着技术的发展和标准的更新，相关人员也应不断学习和适应新的规范要求。

配电箱安装规范（1）（1）设备要求1）柜（盘）本体外观检查应无损伤及变形，油漆完整无损。

柜（盘）内部检查：电器装置及元件、绝缘瓷件齐全，无损伤、裂纹等缺陷。

2）安装前应核对配电箱编号是否与安装位置相符，按设计图纸检查其箱号、箱内回路号。

箱门接地应采用软铜编织线，专用接线端子。

箱内接线应整齐，满足设计要求及验收规范（GB50303-2002）的规定。

（2）作业条件配电箱安装场所土建应具备内粉刷完成、门窗已装好的基本条件。

预埋管道及预埋件均应清理好；场地具备运输条件，保持道路平整畅通。

（3）配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。

（4）基础型钢安装 1）按图纸要求预制加工基础型钢架，并做好防腐处理，按施工图纸所标位置，将预制好的基础型钢架放在预留铁件上，找平、找正后将基础型钢架、预埋铁件、垫片用电焊焊牢。

最终基础型钢顶部宜高出抹平地面10mm。

2）基础型钢接地：基础型钢安装完毕后，应将接地线与基础型钢的两端焊牢，焊接面为扁钢宽度的二倍，然后与柜接地排可靠连接。

并做好防腐处理。

配电箱安装施工要点电气工程加入时间：2008-3-29 16:25:32 点击：432（5）配电柜（盘）安装1）柜（盘）安装：应按施工图的布置，将配电柜按照顺序逐一就位在基础型钢上。

单独柜（盘）进行柜面和侧面的垂直度的调整可用加垫铁的方法解决，但不可超过三片，并焊接牢固。

成列柜（盘）各台就位后，应对柜的水平度及盘面偏差进行调整，应调整到符合施工规范的规定。

2）挂墙式的配电箱可采用膨胀螺栓固定在墙上，但空心砖或砌块墙上要预埋燕尾螺栓或采用对拉螺栓进行固定。

3）安装配电箱应预埋套箱，安装后面板应与墙面平。

4）柜（盘）调整结束后，应用螺栓将柜体与基础型钢进行紧固。

5）柜（盘）接地：每台柜（盘）单独与基础型钢连接，可采用铜线将柜内 PE 排与接地螺栓可靠联结，并必须加弹簧垫圈进行防松处理。

配电箱的安装规范及注意事项配电箱是电气安装中非常重要的设备，用于保护和控制电力系统的正常运行。

在进行配电箱的安装过程中，需要遵守一些相关的规范和注意事项，以确保电力系统的稳定和安全。

以下是关于配电箱安装规范及注意事项的详细说明。

一、规范1.适用范围：配电箱安装适用于各种类型的建筑物、工业设施和公共场所。

2.环境条件：安装配电箱的环境应符合国家电气安装规范的要求，避免高温、潮湿、腐蚀气体等不利于设备正常运行的条件。

3.安装位置：配电箱应放置在通风良好、干燥、不易受到机械撞击和火灾危险的位置。

箱顶部距地面1.8米以上。

4.接地：配电箱应正确接地，接地电阻应符合规范要求。

5.过电压保护：应根据实际情况配置过电压保护装置，防止因雷电等因素引起的过电压对设备的损坏。

6.安全间距：配电箱与其他设备之间应保留足够的安全间距，方便维修和操作。

7.网络连接：配电箱应与其他电气设备和系统正确连接，保证正常的电力供应和信号传输。

8.标识：配电箱应附有明确的标识，包括电压等级、额定容量、线路图、使用说明等信息。

二、注意事项1.安全操作：在进行配电箱安装过程中，需要严格遵守相关的安全操作规程，保护好自己和他人的人身安全。

2.材料选择：选择适合的材料和配件进行安装，确保使用寿命和性能符合要求。

3.安装方法：根据具体情况选择合适的安装方法，遵循设备制造商提供的安装指导。

4.线缆布线：合理布置线缆，避免交叉干扰和短路现象，确保电气系统的正常运行。

5.电流负载：根据实际负载情况选择适当的配电箱容量，避免过载和过热等问题。

6.绝缘检测：在安装完成后，需要进行绝缘检测，确认绝缘性能符合要求。

7.定期检查：定期检查配电箱及其相关设备的使用情况，及时发现并处理故障。

8.记录和备份：安装过程中需要做好相关记录和备份，以便后续的维护和管理。

通过遵守上述规范和注意事项，可以确保配电箱的安装质量和电力系统的稳定运行。

此外，还需要根据具体的项目和要求，结合实际情况进行相关的安装设计和施工，以满足具体的电力需求和安全要求。

户内配电箱的方案设计和安装户内配电箱是家庭用电的核心设备之一，它能够对进入家庭的电量进行分配和控制，保障电器的正常使用和家庭居住的安全。

下面就户内配电箱的方案设计和安装进行阐述。

方案设计1.确定用电品质和配电功率：首先要做的是确定用电品质，如三相电、单相电等，根据用电品质确定家庭的总用电功率。

然后确定各个用电设备的功率需求，根据需求确定配电功率，一般情况下，家庭总用电功率不能超过预定的配电功率。

2.选择合适的配电箱：选择配电箱一定要考虑安装环境、空间大小、配电功率要求等因素，比如要注意配电箱的尺寸是否合适、是否能够满足需求、是否安装方便等。

同时，要选用可靠的、具有一定防护等级的配电箱。

在选择配电箱的时候，要根据配电箱的质量、信誉、价格等综合考虑。

3.进行布线和接线：根据配电箱的布局设计家庭的电路、照明、插座等位置，然后对配电箱进行接线，保证每个电器、开关、插座都有安全可靠的电源。

要注意电线的规格、颜色、长度、接线位置等。

安装步骤1.选择安装位置：安装时要选择平整、通风、干燥、无火源的场所，并在周围设置一定的防护措施，避免外来干扰。

2.安装支架：安装配电箱时，需要将配电箱支架固定在安装位置上，使其不易晃动，要注意支架的高度要合适。

3.安装来电终端：必须安装来电终端，以方便将电线通过终端进入配电箱。

来电终端必须与主电路连接，要根据要求正确接线。

4.进行接线：按照设计方案进行接线，保证接线正确、可靠，杜绝错接、交错等情况的发生，插座必须根据各自的电器要求接线，注意电线的长度，能保证一定的余量。

5.安装漏电保护器和开关：配电箱中必须安装漏电保护器和开关，以保证电器使用安全。

6.接通电源：全部接线后，确认接线无误后可以接通电源，在正常运行时应定期检查配电箱内是否有异常情况或缺陷，及时进行维修或清洁。

上述便是户内配电箱的方案设计和安装，需要特别注意的是安全和规范，将家庭居住的用电安全和生活舒适放在第一位。

配电箱、开关箱的安装要求一、必须三级配电，两级保护。

1、三级配电：总配电箱、分配电箱、开关箱（移动电箱），动力配电与照明配电分别设置。

2、两级保护：总配电箱和开关箱必须经漏电保护开关保护。

3、固定式配电箱、开关箱的下底与地面的垂直距离应大于1.3m，小于1.5m；移动电箱、分配电箱、开关箱的下底与地面垂直距离大于0.6m，小于1.5m。

4、分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不能超过3m。

5、配电箱、开关箱应设在干燥、通风及常温场所，要有防雨、防尘设施，必须有门锁，周围干净有操作空间和通道。

二、配电箱、开关箱内安装要求：1、保护零线必须采用标准的黄/绿双色线，并通过专用接线端子板连接，与工作零线区别。

2、不得从箱门缝中引出、引入导线。

3、所有配电箱应标明其名称、用途，并做出分路标记。

4、进入开关箱的电源线严禁用插座连接。

5、配电箱金属体应做保护接零。

6、分配电箱的电器配置和接线应于总配电箱的电器配置和接线以及配电线路相适应。

7、总路电源进线中N线应作重复接地，并另引保护零线PE。

三、漏电保护器接线方法：1、漏电保护器装设在配电箱电源开关的负荷侧和开关箱电源隔离开关的负荷侧。

2、开关箱内的漏电保护器其额定漏电动作电流不大于30mA，额定漏电动作时间应小于0.1s。

3、使用于潮湿和有腐蚀介质场地的漏电保护器应采用防溅型产品。

其额定漏电动作电流不大于15mA，额电漏电动作时间小于0.1s。

4、漏电保护器必须按产品说明书安装、使用。

对搁置重新使用和连续使用一个月的漏电保护器，应认真检查其特性，发现问题立即修理或更换。

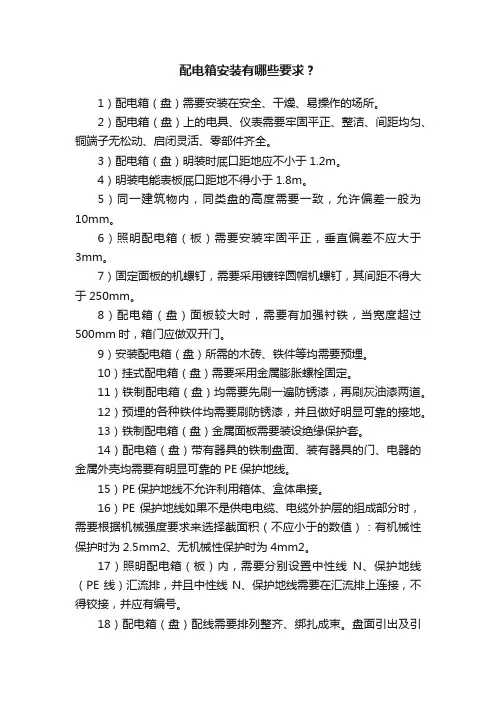

配电箱安装有哪些要求？1）配电箱（盘）需要安装在安全、干燥、易操作的场所。

2）配电箱（盘）上的电具、仪表需要牢固平正、整洁、间距均匀、铜端子无松动、启闭灵活、零部件齐全。

3）配电箱（盘）明装时厎口距地应不小于1.2m。

4）明装电能表板厎口距地不得小于1.8m。

5）同一建筑物内，同类盘的高度需要一致，允许偏差一般为10mm。

6）照明配电箱（板）需要安装牢固平正，垂直偏差不应大于3mm。

7）固定面板的机螺钉，需要采用镀锌圆帽机螺钉，其间距不得大于250mm。

8）配电箱（盘）面板较大时，需要有加强衬铁，当宽度超过500mm时，箱门应做双开门。

9）安装配电箱（盘）所需的木砖、铁件等均需要预埋。

10）挂式配电箱（盘）需要采用金属膨胀螺栓固定。

11）铁制配电箱（盘）均需要先刷一遍防锈漆，再刷灰油漆两道。

12）预埋的各种铁件均需要刷防锈漆，并且做好明显可靠的接地。

13）铁制配电箱（盘）金属面板需要装设绝缘保护套。

14）配电箱（盘）带有器具的铁制盘面、装有器具的门、电器的金属外壳均需要有明显可靠的PE保护地线。

15）PE保护地线不允许利用箱体、盒体串接。

16）PE保护地线如果不是供电电缆、电缆外护层的组成部分时，需要根据机械强度要求来选择截面积（不应小于的数值）：有机械性保护时为2.5mm2、无机械性保护时为4mm2。

17）照明配电箱（板）内，需要分别设置中性线N、保护地线（PE线）汇流排，并且中性线N、保护地线需要在汇流排上连接，不得铰接，并应有编号。

18）配电箱（盘）配线需要排列整齐、绑扎成束。

盘面引出及引进的导线需要留有适当余度，以便检修。

19）配电箱（盘）上的母线的相线需要涂颜色标出。

20）导线剥削处不应损伤线芯或线芯过长，导线压头需要牢固可靠。

21）配电箱（盘）的连接多股导线不应盘圈压接，需要加装压线端子。

22）如果穿孔用顶丝压接时，多股线需要涮锡后再压接，并且不得减少导线股数。

23）配电箱（盘）的盘面上安装的各种刀开关、断路器等，当处于断路状态时，触头可动部分均不应带电（特殊情况除外）。

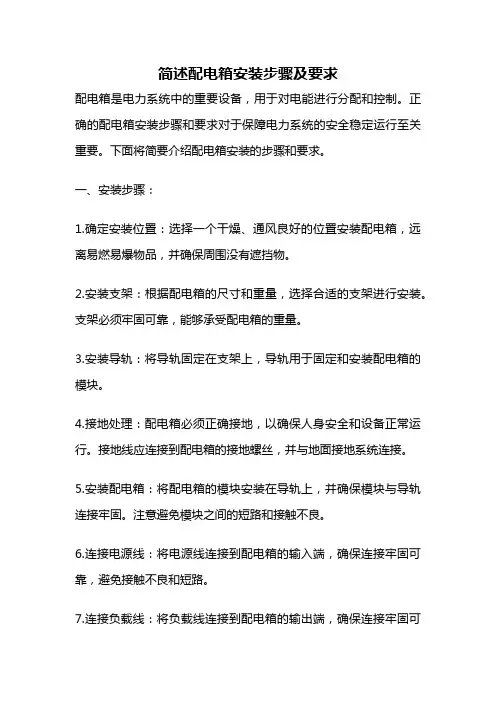

简述配电箱安装步骤及要求配电箱是电力系统中的重要设备，用于对电能进行分配和控制。

正确的配电箱安装步骤和要求对于保障电力系统的安全稳定运行至关重要。

下面将简要介绍配电箱安装的步骤和要求。

一、安装步骤：1.确定安装位置：选择一个干燥、通风良好的位置安装配电箱，远离易燃易爆物品，并确保周围没有遮挡物。

2.安装支架：根据配电箱的尺寸和重量，选择合适的支架进行安装。

支架必须牢固可靠，能够承受配电箱的重量。

3.安装导轨：将导轨固定在支架上，导轨用于固定和安装配电箱的模块。

4.接地处理：配电箱必须正确接地，以确保人身安全和设备正常运行。

接地线应连接到配电箱的接地螺丝，并与地面接地系统连接。

5.安装配电箱：将配电箱的模块安装在导轨上，并确保模块与导轨连接牢固。

注意避免模块之间的短路和接触不良。

6.连接电源线：将电源线连接到配电箱的输入端，确保连接牢固可靠，避免接触不良和短路。

7.连接负载线：将负载线连接到配电箱的输出端，确保连接牢固可靠，避免接触不良和短路。

8.安装门锁：配电箱的门上应安装可靠的锁，以防止未经授权的人员打开和操作配电箱。

9.整理线缆：将电源线和负载线整理好，避免交叉和纠缠，确保线路的清晰和整洁。

10.检查和测试：完成安装后，对配电箱进行全面检查和测试，确保所有连接正确可靠，没有漏电和短路等问题。

二、安装要求：1.安全要求：配电箱的安装必须符合相关的安全规范和标准，保证人身安全和设备安全。

2.通风要求：配电箱应安装在通风良好的位置，避免过热和积灰，确保设备的正常运行和散热。

3.可靠性要求：配电箱的安装必须牢固可靠，能够承受正常运行时的振动和冲击，确保设备的稳定性和长寿命。

4.接地要求：配电箱必须正确接地，接地电阻应符合相关标准，以确保人身安全和设备的正常运行。

5.布线要求：电源线和负载线的布线应合理有序，避免交叉和纠缠，方便日后的维护和管理。

6.操作要求：配电箱的开关、按钮和指示灯等操作元件应明确标识和操作说明，方便操作和维护人员的使用。
