人教版九年级物理第十五章第五节串并联电路的电流规律 同步练习

人教版九年级全一册 15.5 串、并联电路中电流的规律同步练习一、单选题1．将L1、L2、L3三盏灯串联在电路中，发现L1最暗，L2较亮，发现L3最亮，则通过三盏灯的电流（）A．I1＞I2＞I3B．I1=I2=I3C．I1＜I2＜I3D．无法判断2．在探究“并联电路干路电流与支路电流关系时”第一条支路电流大约0.5A，第二条支路电流大约0.4A，那么他在实验中所选择电流表的量程应该是A．始终用小量程测支路和干路电流B．始终用大量程测支路和干路电流C．用小量程测支路，用大量程测干路D．大小量程都可以3．两只小灯泡L1、L2接入同一电路中，两灯发光时，通过两灯的电流相等，则（）A．两灯一定是串联的B．两灯可能是串联的也可能是并联的C．两灯一定是并联的D．不能确定4．如图所示，实验室提供了一段导体，该导体由AB和BC两部分构成，且除横截面积不同外其余条件均相同，现将该导体连入电路中，通过这两部分电流的关系说法正确的是（）A．I AB>I BC B．I AB<I BC C．I AB=I BC D．无法判断5．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻1R和2R中的电流分别为（）A．1.2A，0.22A B．0.98A，0.22AC．0.96A，0.24A D．0.24A，1.2A6．下列关于电流和电路的表述，正确的是（）A ．电荷的移动方向就是电流的方向B ．并联电路中各支路的电流大小一定不相等C ．串联电路中电流从正极流向负极的过程中，电流越来越小D ．测电流时，电流表和被测用电器串联，电流从表的正接线柱流进7．如图所示，开关闭合后L 1和L 2都在发光，观察发现，灯L 1比L 2要亮，下列关于两盏灯中电流大小的说法中，正确的是（ ）A ．灯 L 1中的电流大B ．两灯中电流一样大C ．灯 L 2中的电流大D ．无法进行比较8．如图电路中两个小灯泡阻值不相等。

人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步练习题（有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．小红连接了如图所示的电路。

闭合开关S后发现，L1很亮，L2只能微弱发光，以下分析正确的是（）A．通过L1的电流大于通过L2的电流B．通过L1的电流小于通过L2的电流C．通过L1的电流等于通过L2的电流D．无法判断2．将两个不同型号的灯泡串联在电路中，发现两灯的亮度不同，甲灯比乙灯亮，则下列说法正确的是（）A．两灯中的电流不相等，甲灯中电流大于乙灯中电流B．两灯中的电流不相等，乙灯中电流大于甲灯中电流C．两灯中的电流相等D．无法判断两灯中电流的大小3．如图所示，实验时，在电路中接入四只电流表，其中示数一定相同的电流表是（）A．A1和A2B．A1和A3C．A1和A4D．A2和A34．两个灯串联在电路中，其中灯L1较亮，L2比较暗，则通过两者的电流（）A．通过L1的电流大B．通过L2的电流大C．通过两者电流相同D．无法比较5．如图甲所示，闭合开关后，两灯均发光，灯泡L1比L2亮，已知电流表A2的示数为0.2A，电流表A1的示数如图乙，下列说法正确的是（ ）A ．灯泡L 2的电流为0.6AB ．灯泡L 2的电流为0.4AC ．灯泡L 2的电流为0.12AD ．干路电流为0.32A6．如图甲所示的电路，电源电压保持不变。

闭合开关S ，两灯均发光，此时两电流表指针的偏转均如图乙所示。

下列说法正确的是（ ）A ．灯1L 、2L 串联B ．通过灯1L 的电流为1.8AC ．通过灯2L 的电流为1.44AD ．若灯2L 的灯丝烧断，则电流表A 1的示数不变，电流表A 2的示数变大7．有三个灯泡接在一个电路中，其部分电路如图所示，其它部分没有画出。

已知通过L 1、L 2的电流分别为I 1＝0.2A 、I 2＝0.6A ，那么通过L 3的电流I 3可能为（ ）①0.2A ；①0.4A ；①0.6A ；①0.8A ；A ．①①B ．①①C ．①①D ．①①8．如图甲电路，闭合开关S 后，两个灯泡都能发光，乙图为电流表A 指针的位置，电流表A 2读数是0.6A ，下列分析正确的是（）A．灯泡L1和L2串联B．电流表A1的读数是0.9AC．通过灯L2的电流为1.5A D．通过灯L1的电流为0.3A二、填空题9．如图所示，某探究小组测量电阻时所得到的两个定值电阻A和B的电流和电压关系的图象，则A的电阻为Ω；若将A和B并联接入到电压为15V的电源两端时，通过电阻B的电流是A，同时电路中的总电流A．10．如图1所示，开关S闭合后小灯泡L均发光。

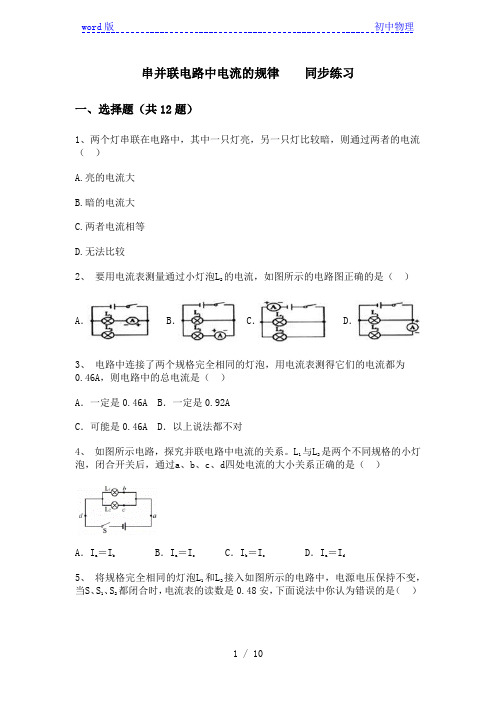

串并联电路中电流的规律同步练习一、选择题（共12题）1、两个灯串联在电路中，其中一只灯亮，另一只灯比较暗，则通过两者的电流（）A.亮的电流大B.暗的电流大C.两者电流相等D.无法比较2、要用电流表测量通过小灯泡L2的电流，如图所示的电路图正确的是（）A． B． C． D．3、电路中连接了两个规格完全相同的灯泡，用电流表测得它们的电流都为0.46A，则电路中的总电流是（）A．一定是0.46A B．一定是0.92AC．可能是0.46A D．以上说法都不对4、如图所示电路，探究并联电路中电流的关系。

L1与L2是两个不同规格的小灯泡，闭合开关后，通过a、b、c、d四处电流的大小关系正确的是（）A．Ia ＝IbB．Ia＝IcC．Ib＝IcD．Ia＝Id5、将规格完全相同的灯泡L1和L2接入如图所示的电路中，电源电压保持不变，当S、S1、S2都闭合时，电流表的读数是0.48安，下面说法中你认为错误的是（）A．两个灯泡中的电流相同，都等于0.24AB．若灯泡L2烧坏，则电流表的读数是0.24AC．无论断开S1或S2，电流表的读数都是0.48AD．开关都闭合时，电流表的读数是干路电流，大小等于通过灯泡L1和灯泡L2的电流之和6、如图（a）所示，当开关S闭合时，两只电流表的示数分别由图（b）、（c）两图读得，则电灯L1中的电流是（）A．0.8A B．0.16A C．0.52A D．1.28A7、在“探究串联电路中的电流”实验中，某同学用电流表分别测出图中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是（）A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流8、如图所示，电流表测量的是（）A．通过灯L1的电流B．既是通过L1的电流，也是通过L2的电流C．通过灯L1和L2的总电流D．通过灯L2的电流9、如图所示，当开关S闭合时，灯L1、L2均不亮．某同学用一根导线探究其故障：当把导线并接在灯L1两端时发现灯L2亮，灯L1不亮；当把导线并接在灯L2两端时发现两灯都不亮，由此可知（）A．灯L1短路 B．灯L1断路 C．灯L2短路 D．灯L2断路10、在图5中，通过A1、A2、A3三个电流表的电流分别为I1、I2、I3，则它们之间的关系为（）A．I1>I2>I3B．I1=I2>I3C．I3=I1+I2D．I2=I1+I311、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A．1.2 A 1.2 AB．0.3 A 0.3 AC．1.2 A 0.3 AD．1.5 A 0.3 A12、如图是某同学在一次实验探究中所连接的电路。

人教版九年级物理上册第15章《电流和电路》第5节串、并联电路中电流的规律（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 5 5 40 一、选择题（共20小题）：1．如图所示的电路图，闭合开关S后，电路正常工作，下列关于A、B、C三处电流的大小关系正确的是（）A．IA ＝IB＝ICB．IA ＜IB＜ICC．IA ＞IB＞ICD．IA ＝IB＞IC2．如图所示的电路，闭合开关后，下列关于A、B、C三处电流的大小关系正确的是（）A．IA ＞IB＞ICB．IA ＜IB＜ICC．IA ＝IB＝ICD．IA ＝IC＞IB3．在如图中，导体A、B是由同种材料做成的，A和B等长，但A比B的横截面积大，当S闭合后，则下列叙述正确的是（）A．通过A的电流比通过B的电流小B．通过A的电流比通过B的电流大C．通过A的电流和通过B的电流相同D．无法比较通过A、B电流的大小4．在如图所示电路中，L1与L2是两个不同规格的小灯泡，闭合开关后，用电流表分别测出通过a、b、c、d四处电流的大小，下列电流关系正确的是（）A．Ia ＝IbB．Ia ＝IcC．Ia ＝IdD．Ib ＝Ic5．如图所示，电源电压不变，若只闭合S1时，电流表的示数为1.5A，同时闭合S1、S 2时，电流表的示数为2A，则通过R2的电流为（）A．0.5AB．2AC．1.5AD．3A6．在如图所示电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R 1和R2中的电流分别为（）A．1.2A，0.24AB．0.24A，0.96AC．0.96A，0.24AD．0.24A，1.2A7．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法错误的是（）A．灯泡L1和L2并联B．电流表A1的读数是0.3AC．电流表A1一定连接“﹣、3”接线柱D．通过灯L1的电流为0.9A8．如图甲所示的电路中，合上开关后，两灯正常发光，电流表A1、A2的示数都如图乙所示，以下说法正确的是（）A．两灯是串联连接的B．流过L1的电流是0.3AC．流过L2的电流是1.5AD．干路电流是1.8A9．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。

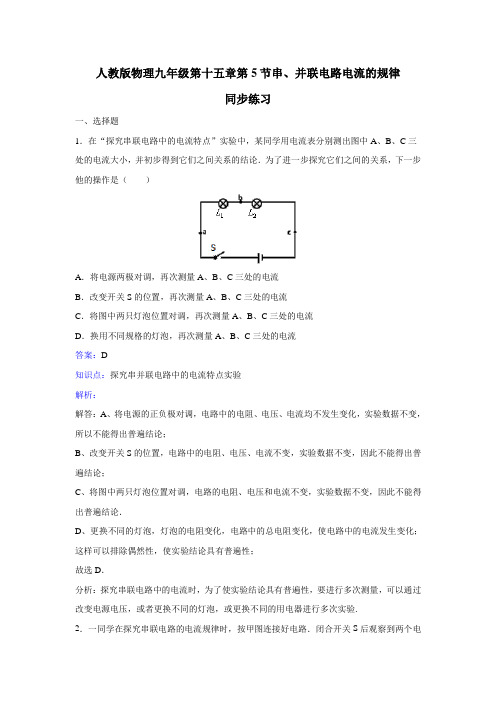

人教版物理九年级第十五章第5节串、并联电路电流的规律同步练习一、选择题1．在“探究串联电路中的电流特点”实验中，某同学用电流表分别测出图中A、B、C三处的电流大小，并初步得到它们之间关系的结论．为了进一步探究它们之间的关系，下一步他的操作是（）A．将电源两极对调，再次测量A、B、C三处的电流B．改变开关S的位置，再次测量A、B、C三处的电流C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流D．换用不同规格的灯泡，再次测量A、B、C三处的电流答案：D知识点：探究串并联电路中的电流特点实验解析：解答：A、将电源的正负极对调，电路中的电阻、电压、电流均不发生变化，实验数据不变，所以不能得出普遍结论；B、改变开关S的位置，电路中的电阻、电压、电流不变，实验数据不变，因此不能得出普遍结论；C、将图中两只灯泡位置对调，电路的电阻、电压和电流不变，实验数据不变，因此不能得出普遍结论．D、更换不同的灯泡，灯泡的电阻变化，电路中的总电阻变化，使电路中的电流发生变化；这样可以排除偶然性，使实验结论具有普遍性；故选D．分析：探究串联电路中的电流时，为了使实验结论具有普遍性，要进行多次测量，可以通过改变电源电压，或者更换不同的灯泡，或更换不同的用电器进行多次实验.2．一同学在探究串联电路的电流规律时，按甲图连接好电路．闭合开关S后观察到两个电流表的偏转情况如乙、丙两图所示．下列说法正确的是（）A．两灯的两端电压一定不同B．两灯的电阻一定不同C．通过两灯的电流一定相等D．两灯的亮度一定相同答案：C知识点：探究串并联电路中的电流特点实验解析：解答：A、串联电路的两灯的两端电压可能相同，也可能不同．故A错误；B、两灯的电阻可能相同，也可能不同．故B错误；C、串联电路中，电流是处处相等的，故C正确；D、灯泡的亮度是由它的实际功率决定的；当两灯泡的电阻不相等时，两灯两端的电压不等，由P=UI可得，两灯的实际功率不等，灯泡的亮度就不同，故D错误．故选C．分析：串联电路中，电流处处相等．3．如图所示，在探究并联电路电流关系时，小明用电流表测出A、B、C三处电流分别为I A=0.5A，I B=0.3A，I C=0.2A，记录数据后，下一步首先应该做的是（）A．分析数据，得出结论B．换用不同规格的小灯泡，再测出几组电流值C．换用电流表的另一量程，再测出一组电流值D．整理器材，结束实验答案：B知识点：探究串并联电路中的电流特点实验解析：解答：实验次数太少，偶然性太大，所以应改变实验条件，即换用不同规格的灯泡使电路中的电流发生变化，或者更换不同电压的电源，再进行几次测量，才能得出可靠的结论．而电流表的量程是根据所测量的大小选择的，而不是可以随意改变的，并且改变电流表的量程无助于实验结论的得出；故ACD选项不可行，B选项可行．故选B．分析：物理实验不能只由一次实验得出规律．小明实验中得出的一组数据，具有偶然性，应换用不同规格的小灯泡，多次测量，使实验结论具有普遍性．4．小明通过实验研究串联电路中的电流关系，实验电路如图所示，闭合开关S后，灯泡L1、L2均不发光，且电流表示数为零．他用电流表检测电路故障，将电流表的正、负接线柱分别与a、b两点相连接，灯L2发光，电流表的示数为0.3A；将电流表的正、负接线柱分别与b、c两点相连接，灯L1、L2均不发光，且电流表的示数为零．若电路中只有一处故障，下列对于故障的判断正确的是（）A．灯L1处出现了短路B．灯L2处出现了短路C．灯L1处出现了断路D．灯L2处出现了断路答案：C知识点：探究串并联电路中的电流特点实验；电流表、电压表在判断电路故障中的应用．解析：解答：电流表在电路中相当于导线，电流表与用电器并联时，用电器会由于短路而不工作；将电流表的正、负接线柱分别与a、b两点相连接，如左图所示；将电流表的正、负接线柱分别与b、c两点相连接，如右图所示；A、如果灯L1短路，L2发光．A项错误；B、灯L2处出现了短路，L1发光．B项错误；C、如果灯L1处出现了断路，两灯泡不亮，将电流表的正、负接线柱与a、b两点相连接，灯L2发光，与b、c两点相连接，灯L1、L2均不发光，C项正确；D、如果灯L2断路，两灯都不发光；将电流表的正、负接线柱与a、b两点相连接，灯L2不发光，D项错误．故选C．分析：当两灯串联时，闭合开关两灯都不亮，说明不可能发生一灯短路，只能是某处断路．5 .在探究串、并联电路电流关系的时候，测量完一组数据后，还要换另外两只不同规格的灯泡再次测量，这是为了（）A．为了使测量得到的数据更准确B．为防止灯泡损坏影响实验结果C．为获得普遍适用的结论D．看其中哪组数据更准确就填哪一组答案：C知识点：探究串并联电路中的电流特点实验．解析：解答：在探究串、并联电路电流关系的时候，为了使结论具有普遍性，需要进行多次测量才能排除偶然性，所以测量完一组数据后，还要换另外两只不同规格的灯泡再次测量，这样才能获得普遍适用的结论．故选C．分析：对于探究性实验结论的得出需要测量大量的实验数据，通过数据之间的关系，寻找基本规律，否则会得出的结论带有偶然性，甚至得出错误的结论．6．如图是某同学在一次实验探究中所连接的电路．开关S1、S2都闭合时，电流表的示数是1.2A，S2断开时，电流表的示数变化了0.5A．下列判断正确的是（）A．通过L1的电流为1.2AB．通过L1的电流为0.5AC．通过L2的电流为0.5AD．通过L2的电流为0.7A答案：C知识点：并联电路的电流规律．解析：解答：开关S1、S2都闭合时，电路中的电灯L1与L2并联，电流表测干路电流；示数是1.2A，即总电流为I=1.2A，所以I1+I2=1.2A；S2断开时，电路变成只有支路L1，电流表的示数变化了0.5A；即支路L2的电流为I2=0.5A；则支路L1电流为：I1=I- I2=1.2A-0.5A=0.7A；故ABD错误，C正确；故选C．分析：并联电路中电流的规律I= I1+I2.7．如图所示，A1、A2、A3三个电流表的示数分别为I1、I2、I3，则有（）A．I1=I2+I3B．I1=I2=I3C．I1＞I2＞I3D．I1＜I2＜I3答案：C知识点：并联电路的电流规律．解析：解答：由图可知三灯泡并联，电流表A3测最L1支路中一个灯泡的电流，A2测L1、L2两条支路的两个灯泡的电流之和，A1测干路电流，即三个灯泡的电流之和；∵并联电路中干路电流等于各支路电流之和，即干路电流大于任何一个支路电流，∴右边两个灯泡的电流之和I2大于最右侧一个灯泡的电流，即I2＞I3，干路电流I1大于右边两个灯泡的电流之和I2，即I1＞I2，综上可知，I1＞I2＞I3，故C正确，BD不正确，∵三个灯泡的规格不一定相等，∴通过三灯泡的电流不一定相等，则I1= I2+ I3不一定成立，故A不正确．故选C．分析：本题考查了并联电路的电流关系，分析电路图确定三个电流表的测量对象是本题的关键.8．同一电路中有甲、乙两灯泡，已知通过两灯泡的电流分别为0.2A、0.5A，则它们是（）A．肯定是串联B．肯定是并联C．一定不是并联D．可能是串联，可能是并联答案：B知识点：串联电路的电流规律；并联电路的电流规律．解析：解答：两灯泡在同一电路中工作时的电流不相等，说明它们一定不是串联关系，只所以电流不同，是因为两灯泡并联，且规格不同．故选B．分析：串联电路中，各处电流相等；电流不相等的用电器一定不是串联．8．如图所示，在探究并联电路的电流关系时，小明把阻值不等的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电流分别为I A、I B、I C．关于它们之间的大小关系，正确的是（）A．I A= I B = I CB．I A＞I B = I CC．I A= I B + I CD．I A＜I B＜I C答案：C知识点：并联电路的电流规律．解析：解答：由图可知，两灯并联，A点在干路上，B、C两点在两条支路；在并联电路中，干路电流等于各支路电流之和，因此得出：I A= I B + I C；由于两个灯的阻值不相等，因此I B≠I C．故选C．分析：串联电路中电流处处相等，并联电路中干路电流等于支路电流之和；正确分析电路的连接方式是解决本题的关键.10 .如图所示，三表A1、A2、A3的示数I1、I2、I3，根据电路，比较各电流表读数的大小（）A．I1＞I2＞I3B．I1＜I2＜I3C．I1= I2= I3D．I2＜I1＜I3答案：B知识点：并联电路的电流规律．解析：解答：由图可知，电路中的三个灯并联，A1测一个灯L1的电流，A2测灯L1和L2的电流，A3测总电流，根据并联电路电流的特点，故三个电流大小的关系是I1＜I2＜I3．故选B．分析：并联电路中，干路电流等于各支路电流之和；正确分析电路的连接方式是解决本题的关键.11如图所示，两只电流表都有0.6A和3A两个量程，当开关S闭合后，两电流表指针偏转角度相同，则通过L1、L2两灯的电流之比为（）A．I1：I2=4：1B．I1：I2=1：4C．I1：I2=5：1D．I1：I2=1：5答案：A知识点：并联电路的电流规律；用电流表测电流.解析：解答：由图可知，L1、L2并联，电流表A1测干路电流，A2测L2电流，所以A1的示数大于电流表A2的示数，通过灯泡L1的电流为I1，通过灯泡L2的电流为I2，且电流表大小量程之间相差5倍，故根据两电流表的指针偏转角度相同，我们可知25 1I I =，又因为I= I1+I2，所以124 1II=．故选A．分析：首先判断电路的连接方式，弄清楚两只电流表示数的大小关系；然后结合电流表的大小量程之间的关系求出电流之比；关键是知道电流表偏转角度相同的示数的大小关系. 12．如图所示，闭合开关后，L1、L2、L3中的电流分别是0.2A、0.2A、0.3A，则电流表的示数（）A．0.2AB．0.5AC．0.7AD．0.4A答案：D知识点：并联电路的电流规律．解析：解答：由图可知，闭合开关时，三灯并联，电流表测量干路电流；由并联电路特点知：I A=I1+I2=0.2A+0.2A=0.4A．故选D．分析：本题考查了并联电路的电流特点，分析电路结构、明确各电路元件的连接方式是正确解题的前提，熟练掌握并联电路的特点是正确解题的关键.13．如图所示的电路中，闭合开关后，已知流过灯L1的电流为I1，流过灯L2的电流为I2（I1＞I2），则电流表的读数应等于（）A．I1B．I2C．I1- I2D．I1+ I2答案：D知识点：并联电路的电流规律．解析：解答：由图知，两灯并联，电流表测量的是干路总电流，所以电流表的读数等于两支路的电流之和，即I= I1+ I2．故选D．分析：在并联电路中，干路电流等于各支路的电流之和，据此求解.14．如图所示，若当开关闭合时电流表A1的示数为0.6A，A2示数0.4A，则L1和L2中电流分别是（）A．0.6A，0.4AB．0.2A，0.4AC．0.4A，0.6AD．0.4A，0.2A答案：B知识点：并联电路的电流规律．解析：解答：由图可知，两灯并联；电流表A1测量干路电流，所以I干=0.6 A；A2测量L2的电流，所以I2=0.4A，所以通过灯L1的电流大小为：I1=I干- I2=0.6A-0.4A=0.2A．故选B．分析：在并联电路中干路中的电流等于各支路电流之和；解决此类问题的关键是知道并联电路的电流规律.15．串联在同一电路里的两盏灯L1、L2，当闭合开关后发现L1比L2亮，关于经过它们的电流，下列说法正确的是（）A．L1的电流大B．L2的电流大C．相等D．无法比较它们的电流大小答案：C知识点：串联电路的电流规律．解析：解答：灯L1、L2串联在同一电路里，因串联电路中的电流处处相等，所以通过它们的电流是相等的．故选C．分析：解答此题的关键是明确串联电路中，电流处处相等，然后即可做出判断，注意不要受“L1比L2亮”这个干扰因素的影响．二、填空题16 ．如图所示，电流表A1的示数为1.6A，电流表A2的示数为0.8A，则L1中的电流是____A，L2中的电流是____A．答案：0.7；0.8.知识点：并联电路的电流规律．解析：解答：由图可知两灯并联，电流表A1测的是干路电流，电流表A2测的是L2的电流，由于电流表A1的示数为1.6A，电流表A2的示数为0.8A，所以通过L1的电流是1.6A-0.8A=0.7A，通过L2的电流是0.7A．故答案为：0.7；0.8.分析：本题的关键是正确识别电路，明白电流表是测量的哪一部分电路的电流，然后根据并联电路中电流的规律进行简单计算．17．小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A和250mA．如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯____ 盏．答案：4.知识点：并联电路的电流规律．解析：解答：现有用电器同时同坐时，干路电流为：0.2A+1A+2×0.25A=1.7A，再安装的用电器的总电流为：3A-1.7A=1.3A；允许安装的300mA的照明灯的盏数为：1.34.30.3AnA=≈，∴他家最多还能再装300mA的照明灯4盏．故答案为：4．分析：家用电器的连接方式都是并联，知道电路中的电流不允许超过3A，根据并联电路电流规律算出盏数n．18．“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”．路口的这些交通指示灯是____ 的（选填“串联”或“并联”）．有时红灯快结束时黄灯也同时亮了，此时电路中的总电流____ （选填“变大”、“不变”或“变小”）．答案：并联；变大．知识点：并联电路的电流规律．解析：解答：当红灯亮时，黄灯不亮，绿灯不亮，它们是互不影响的，由此可以判断交通指示灯是并联连接；因信号灯是并联，红灯快结束时黄灯同时亮了，相当于又增加了一条支路，故干路电流会变大．故答案为：并联；变大．分析：①根据并联电路的特点分析．并联电路中用电器相互不影响工作；②在并联电路中，支路越多，干路电流越大．18．如图甲所示电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表测量的是通过____（选填“电源”、“L1”或“L2”）的电流，b电流表的读数应为____A．答案：L1；1.2．知识点：并联电路的电流规律；电流表的读数方法．解析：解答：由图可知两灯并联，电流表a测L1支路的电流，电流表b测干路电流，所以a的示数应该小于b的示数；∵且b电流表指针的偏转角小于a电流表指针的偏转角，∴b电流表的量程为0～3A，分度值为0.1A，示数为1.2A．答案：L1；1.2．分析：本题考查了电流表的正确使用和读数以及并联电路的电流特点，关键是两电流表量程的选择；先根据并联电路的电流特点和电流表指针的位置确定b电流表的量程，再根据分度值读出示数．20.家有一台电视机、一台电冰箱、一台洗衣机和4盏相同规格的电灯，工作时通过的电流分别是200mA、400mA、1A和0.18A（一盏电灯），若这些电器同时使用，干路中的电流是____A．答案：2.32．知识点：并联电路的电流规律．解析：解答：一台电视机工作时通过的电流为200mA=0.2A，一台电冰箱工作时通过的电流为400mA=0.4A，4盏相同规格的电灯，工作时的总电流为0.18A×4=0.72A．所以这些电器同时使用时干路中的电流是：0.2A+0.4A+0.72A+1A=2.32A.如果它们同时工作，则干路中的总电流I=0.2A+1A+0.4A+0.72A=2.32A．故答案为：2.32．分析：解决此题首先要知道家用电器都是并联的，然后结合并联电路的电流规律即在并联电路中，干路中的电流等于各支路电流之和．三、解答题：21．在“探究并联电路中电流特点”的实验中，某同学连接了如图所示的电路：（1）该同学连接电路时开关应______________．（2）该同学连好电路后闭合开关，观察到灯泡_______不发光，其原因是______________．（3）随后该同学在原电路上只改动了一根导线便完成了实验．请你在图中改动的一根导线上画“×”，并用笔线代替导线画出正确的电路，使两只电流表分别测干路和支路的电流．（4）排除故障后闭合开关，电流表A1和A2的示数如图所示，则通过L2的电流为________A．答案：（1）断开；（2）L1；L1被短路；（3）电路图如图所示；（4）0.52．知识点：探究串并联电路中的电流特点实验．解析：解答：（1）该同学连接电路时开关应断开．（2）电流表的电阻阻很小，相当于导线，由实物图可知，电流表A1与灯L1并联，灯L1被短路，因此闭合开关后，灯L1不亮．（3）两只电流表分别测干路和支路的电流，电路图如图所示．（4）由电路图可知，电流表A1测干路电流，电流表A2测通过灯L1的电流，电流表量程是0～3A，由图示电流表可知，电流表分度值是0.1A，电流表A1示数I A1=1A，电流表A2的量程是0～0.6A，分度值是0.02A，电流表A2的示数I A2=0.48A，通过L2的电流I2= I A1- I A2=1A-0.48A=0.52A.故答案为：（1）断开；（2）L1；L1被短路；（3）电路图如图所示；（4）0.52．分析：本题考查了实验注意事项、电路分析、电流表读数、求电流等问题，对电流表读数时，要先确定电流表量程与分度值，然后再读数；灯泡被短路或灯泡断路时，灯泡不发光，分析电路结构，然后找出灯泡不发光的原因；电流表应与被测电路串联，电流表串联在干路中时，测干路电流，分析图示电路结构，然后根据题目要求修改电路图．22．小明同学做“用电流表测电流”实验的电路如图所示，请用笔线代替导线将电路连接完整，使灯L1和L2并联连接，电流表测量通过灯L1的电流．答案：见解析知识点：探究串并联电路中的电流特点实验．解析：解答：沿着电流方向分析，电流从电源正极流出，经过开关，分成两条支路，一支经过电流表、灯L1回到电源负极；另一支经过L2回到电源负极；如图所示：分析：本题考查了电流表的使用和设计电路，会根据要求设计串并联电路；L1和L2并联，开关控制干路；电流表测L1的电流，要求电流表与L1串联，并且注意正负接线柱．23 .如图是“探究串联电路电流特点”的实验电路图：（1）实验中，选择两个小灯泡的规格应该是____________的．（填“相同”或“不相同”）．（2）下表是某同学实验中的一组数据：电流表的位置A B C电路I/A0.30.30.3由表格所记录的数据可得出结论：______________________________．（3）请你分析说明小明同学这一实验方案中的不足：_________________________．（4）实验中某同学发现两个串联的小灯泡中，一个发光，一个不发光，造成其中一个小灯泡不发光的原因是___________________________________．A．通过这个灯泡的电流比另一个灯泡的电流小B．灯泡的灯丝断了C．该小灯泡灯座处可能短路了D．小灯泡靠近负极．答案：（1）不同；（2）1.5A；电流表接小量程却误按大量程读数了；（3）C．知识点：探究串并联电路中的电流特点实验．解析：解答：（1）为了让结果具有普遍性，应选用不同的灯泡做几次实验；（2）从表中数据中可以看出，三个位置的电流都是0.28A，因此可得出初步结论，串联电路中各处的电流相等．（3）小明的实验中只有一组数据，仅仅根据一次实验数据得出该结论的做法不可取，因为一次实验数据具有偶然性，应多次实验，然后分析数据得出结论才合理．（4）串联的灯泡，一个发光，一个不发光，灯泡发光说明电路中有电流，不发光的灯泡则灯座处可能短路了或当电阻较小时，当灯泡的电阻较小时，虽然灯泡中有电流，但发的热不能使灯泡亮起来；故选C．故答案为：（1）不同；（2）1.5A；电流表接小量程却误按大量程读数了；（3）C．分析：①此题考查串联电路电流的规律及实验的基本注意事项，这是刚开始学习物理的学生最容易出错的地方；②研究串联电路电流时，灯泡的规格相同，是个特殊情况，不具备普遍规律，应换用不同规格的灯泡多次测量，得出普遍规律．所以结果要有代表性，就要用不同的规格的电灯，多做几次实验．24．如图是小明探究串联电路电流特点的实验电路图：（1）如图1，小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：_______________________________．实验时L1没亮的原因可能是_______________________________．A．通过灯泡L1的电流比L2中的电流小B．该灯泡的灯丝断了C．该小灯泡灯座处可能短路了D．该灯泡靠近电源负极（2）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图2甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）甲：_______________________________．乙：_______________________________．答案：（1）连接线路时开关没有断开；C；（2）甲：电流表正负接线柱接反了；乙：电流表所选量程偏大．知识点：探究串并联电路中的电流特点实验．解析：解答：（1）刚将线路两端接到电源两极，L2就亮了，说明连接电路时开关没有断开；用电器不工作的原因有两种可能：断路或者被短路；两个灯泡串联时，通过的电流相等，L2亮说明电路是通路，故L1没亮的原因可能是该小灯泡灯座处可能短路了．（2）当电流表的正负接线柱接错时，指针会向左偏，故甲同学的是由于电流表正、负接线柱接反；当量程选择的太大时，指针会偏转的角度小，读数不准确，故乙同学是电流表所选量程偏大．故答案为：（1）连接线路时开关没有断开；C；（2）甲：电流表正负接线柱接反了；乙：电流表所选量程偏大．分析：本题考查了探究串联电路电流特点的实验的操作和注意事项，注意电流表的使用，结果要有代表性，就要用不同的规格的电灯，多做几次实验．25．在“探究并联电路中电流的关系”的实验中小明把电流表分别接入到电路中的A 、B 、C 处，测出它们的电流，填入下表；（1）下面设计的表格中存在的不足之处是_______________________________； 测量次数 A 处电流A I B 处电流B I C 处电流CI 10.10 0.12 0.22 20.20 0.24 0.44 3 0.30 0.30 0.55（2）；以得出结论：并联电路干路中的电流等于______________．答案：（1）缺少单位；（2）改变电源电压或更换不同规格灯泡再进行实验；各支路电流之和．知识点：探究串并联电路中的电流特点实验．解析：解答：（1）由实验数据记录表格可以看出，所记录的实验数据缺少单位；（2）为了排除偶然因素的影响，可以改变电源电压或更换不同规格灯泡再进行实验；分析表中数据可以得出结论：并联电路干路中的电流等于各支路电流之和．故答案为：（1）缺少单位；（2）改变电源电压或更换不同规格灯泡再进行实验；各支路电流之和．分析：连接电路时应断开开关；实验数据记录表格中，各物理量应有单位；为得出普遍结论，应进行多次实验，测出多组实验数据．。

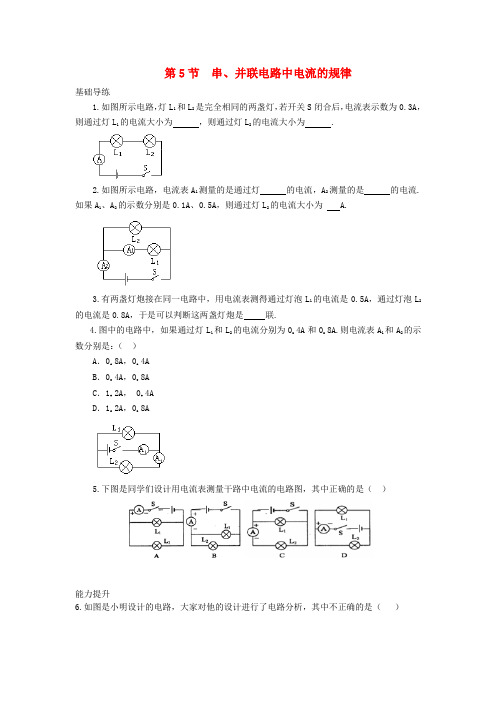

第5节串、并联电路中电流的规律基础导练1.如图所示电路，灯L1和L2是完全相同的两盏灯，若开关S闭合后，电流表示数为0.3A，则通过灯L1的电流大小为，则通过灯L2的电流大小为 .2.如图所示电路，电流表A1测量的是通过灯的电流，A2测量的是的电流.如果A1、A2的示数分别是0.1A、0.5A，则通过灯L2的电流大小为 A.3.有两盏灯炮接在同一电路中，用电流表测得通过灯泡L1的电流是0.5A，通过灯泡L2的电流是0.8A，于是可以判断这两盏灯炮是联.4.图中的电路中，如果通过灯L1和L2的电流分别为0.4A和0.8A.则电流表A1和A2的示数分别是：（）A．0.8A，0.4AB．0.4A，0.8AC．1.2A， 0.4AD．1.2A，0.8A5.下图是同学们设计用电流表测量干路中电流的电路图，其中正确的是（）能力提升6.如图是小明设计的电路，大家对他的设计进行了电路分析，其中不正确的是（）A．开关S同时控制灯泡L1、L2B．灯L1、L2是并联的C．电流表测量灯L1的电流D．电流表测量灯L2的电流7.小明将两只不一样的灯泡串联在同一电源上，有一只灯泡发出了很强的光，而另一只灯泡却发出较暗的光，同学们议论纷纷，你认为正确的是（）A．发光强的灯泡中的电流大B．发光暗的灯泡中的电流小C．两灯中的电流一样大D．发光暗的灯泡可能没有接触好8.小丽在实验中用双量程电流表测量电路中的电流，她实际用0~3A的量程进行测量，但是她发现这一量程的刻度不够清楚，于是她从0~0.6A的量程中读出指针的示数是0.46A，你判断她实际电路中的电流值是（）A．0.46A B．0.82AC．1.15A D．2.3A9.如图所示的电路中，A处导线直径小于B处导线直径，那么通过A处和B处的电流的关系是I A I B.10.如图所示，电流表A1示数为0.4A，电流表A2的示数为1.5A，根据电路图，用笔画线作导线把右边的实物连接起来.（导线不要交叉）参考答案基础导练1.0.3A ，0.3A2.L1 L1、L2 0.43.并4.D5.B能力提升6.C7.C8.D9.=10.如图。

人教版九年级物理物理第十五章第五节探究串并联电路电流规律同步练习题TTA standardization office [TTA 5AB・ TTAK 08- TTA 2C] ［探究］串联电路电流的规律（1）如图5-26所示的电路中.将电流表分别接在电路中公如c三处，测出通过各处的电流为L、厶、L它们之间的关系是在串联电路中，电流表接入电路中的位置对测量结果影响图5—26图5—27（2）如图5-27所示，将电流表分别接在电路中的公6、c三处，若三次测得的电流分别为L、L、乙则三个电流值间的关系是串联：o表达式：=……并联:并联电路中干路的电流等于各支路的电流之和。

表达式：I二2.在图1电路中，如果电流表的示数是A.通过灯泡厶的电流是A,则流过灯泡厶的图1 图2 图33.如图2所示的电路中,下列说法中正确的是（）A.电灯厶、匚是串联B.电流表测电灯厶的电流C.电流表测电灯么的电流D.开关S只控制电灯快4.如图3所示电路，电表公3都是电流表，由图可知（）测通过厶的电流，3测通过厶的电流测通过干路的电流，株测通过厶的电流測通过干路的电流，3测通过匕的电流测通过厶的电流，厶测通过干路的电流京&5.如右图所示的串联电路，闭合开关时（）4厂凶7A .通过A点电流大于B点的电流| || /B.通过B点电流大于C点的电流1C.通过A点电流大于C点的电流D .通过A 、B 、C 三点的电流相等甲乙两灯串联在电路中，闭合开关后，发现甲灯比乙灯亮，则正确的是（） 通过甲灯的电流大 B 、通过乙灯的电流大C 、通过两人灯的电流一样大D 、无法确定 电流通过横截面积大小不等的两段导体A 、B, 导体中电路大小分别为L 、I B .则在相同时间内， 者之间的大小关系是：（）A. L 二Im ；B. I A > I3 ;C. 无法确定.8. 如图所示，在探究并联电路中的电流关系时，处的电流分别为II, L = , ,在表格中记录数据后，下—步首先应该做的是：（ A 整理器材，结束实验 B 换用不同规格的小灯泡.C 分析数据，得出结论D 换用电流表的另一量程， 9. 小明要测量Li 中电流大小，图1中正确的电路图是：（）10. 两只灯泡接在电路中，电流表测得通过它们的电流值相等，由此可以判断两灯的连 接情况是： （）A.—定是串联；B.—定是并联；C.可能串联.也可能并联；D.无法确定. 11. 要想同时知道干路和各支路的电流，如图各测量方式中不正确的是（ 12. 路， ..闭合后，电流表的指针偏转如乙图所示，其中a 电流表（选填“电源…11■或W ）的电流，b 电流 6. A 7. 在两段I B 两 小明同学用电流表测出A 、B 、C 三 再测出几组电流值再测出一组电流值）如甲图电当开关S测量的是通过表的读数应为 _________________ 安013-如图13-4-3所示的电路中，A,的示数是A,则瓦的示数是流过L 的电流 是_；如图13-4-1所示的电路，电流表A 的示数是A,电流表A ：的示数是A. 则通过侦的电流是通过L 的电流是。

人教版九年级物理全一册《15.5串、并联电路中电流的规律》同步练习-含答案一、单选题1．下列关于电路中电流的说法，正确的是（）A．电流从正极流出时最大，回到负极时最小B．自由电子定向移动的方向为电流的方向C．在并联电路中，干路上的电流比任一支路上的电流都大D．在串联电路中，流过用电器的电流比流过导线的电流大2．用同种材料制成两段长度相等、横截面积不同的圆柱形导体，甲比乙的横截面积大，如图所示．将它们串联在电路中，通过电流的关系是A．I A＝I B B．U A＜U B C．U A＝U B D．R A＝R B3．如图所示，在研究串联电路电流特点实验时，电流表甲和乙的示数分别为0.18A和0.16A，造成两个电流表示数不同的原因可能是（）A．电流表的读数不准确B．灯泡L1和L2型号不同C．导线有电阻D．灯泡L1和L2在电路中的位置不同4．如图所示电路中，两个电流表的示数均指到同一位置，以下说法正确的是（）A．灯L1与L2是串联B．电流表A1测的是灯L1的电流C．通过灯L1的电流大小为1.12A D．电流表A1的示数为0.28A5．如图示，开关S闭合后，电流表A1的示数为1.2A，电流表A2的示数为0.4A，则通过L1、和L2的电流分别是（）A．0.8A，0.4A B．0.4A，1.2A C．0.4A，0.8A D．1.2A，0.4A6．如图甲所示的电路中，A1的示数为1.2A，A2的示数如图乙所示。

下列判断正确的是（）A．通过L1的电流为0.7A B．通过L1的电流为1.2AC．通过L2的电流为1.2A D．通过L2的电流为1.7A7．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A，则下列说法正确的是（）①灯泡L1和L2并联①电流表A1的读数是0.3A①电流表A1一定连接“﹣”、“3”接线柱①通过灯L1的电流为0.9AA．只有①①B．只有①①C．只有①①①D．只有①①①8．在探究电路的电流规律实验时用了如图所示的某个电路，已知R1＝R2＜R3，电流表的读数分别是：A1为0.3A、A2为0.45A、A3为0.15A。

人教版九年级物理第15章第五节串、并联电路中电流的规律同步练习含答案知识点串联电路的电流规律1.如图所示,_____电路中电流处处相等,用符号关系式表示为_____2.如图,用电流表测得a点电流为0.3A,则b点的电流为_____A。

若灯L1最亮,灯L2最暗,则通过三盏灯中的电流_____大(选填“L1”“L2”“L3”或“一样”）3.在探究“串联电路中电流规律”时,同学们画出了如图甲所示的电路图,实验过程如下(1)猜想:如图乙所示,水管中水匀速流动,相同时间内通过a、b、c三点的水流量相同。

将导线比作水管,电流比作水流,因此通过A、B、C三点的电流_____。

(2)进行实验:连接电路时,开关应该_____(3)断开开关,将_____分别接在A、B、C处测量出通过三点的电流,测量数据如下表所示(4)根据以上数据叮:甲状电甲合处时电流_____。

知识点并联电路的电流规律4.如图所示的电路中,闭合开关S后,电流表A1的示数是0.2A,电流表A的示数是0.45A,则通过灯L2的电流是（）A.0.2AB.0.25AC.0.45AD.0.65A5.如图所示,并联电路的干路电流_____各支路电流之和,用符号关系式表示为_____6.在“探究并联电路的电流规律”的实验中,某小组的同学们在老师的指导下,设计了如图甲所示的电路图。

(1)请你根据电路图,用笔画线代替导线,把图乙中的实物连接起来。

(导线不能交叉)(2)电流表在使用时必须_____联(选填“串”或“并”)在被测电路中,并且所测电路中的电流不能超过它的_____。

(3)闭合开关,通过C点的电流如图丙所示,则通过C点的电流值为_____A(4)该小组的同学又分别测出A、B两点的电流值后,得出结论:4+B=lc,请你对该小组的实验进行简单评估(实验过程中存在的问题和改进的方法):__________7..如图所示的四个电路中,开关均闭合后,通过两个灯泡的电流一定相等的是（）8.如图所示的电路中,闭合开关后,三个电流表AA1、A2的示数分别为I 、I1、I2,它们之间的关系是( ) I I I D I I I C I I I B I I I A 〈〈-===+=21212121....9.有两盏灯泡连接在同一电路之中,用电流表测得通过灯L1的电流为0.4A,通过L2的电流为0.3A,由此可以判断这两只灯泡的连接方式,不是________联,而是________联。

第 1 页《串、并联电路的电流规律》课堂练习题一、填空题1、小明根据右图所示的甲、乙两电路图探究“串联电路和并联电路的电流关系”时，闭合开关后，得到：① 图甲中a 处电流0.18A ，b 处电流0.18A ，则c 处的电流为：_________； ② 图乙中a 处电流0.22A ，b 处电流0.22A ，则c 处的电流为：_________。

2、在右图所示的电路中，电流表A 1与A 2的示数分别是0.9A 和0.36A 。

则通过灯L 1的电流是_______A ，通过灯L 2的电流是________A 。

3、在右图甲所示的电路中，闭合开关S 后，两个电流表的指针指在右图乙所示的同一位置。

则通过电灯L 1中的电流I 1＝______A ，通过电灯L 2中的电流I 2＝_______A 。

二、选择题4、电流通过横截面积大小不等的两段导体A 、B ，则在两段导体中电流大小分别为I A 、I B ，则在相同时间内，I A 、I B 两者之间的大小关系是A ．I A =IB B ． I A ＞I BC ． I A ＜I B D ．无法确定5、两灯串联，一灯较亮，一灯较暗，则下列说法正确的是A ．较亮的灯中电流较大B ．较暗的灯中电流较大C ．电流一样大D ．条件不足，无法判断6、有两个用电器接在同一电源上，用一准确的电流表测得通过他们得电流相等，则下列说法中正确的是A ．两个用电器一定并联B ．两个用电器一定串联C ．两个用电器可能是并联，也可能是串联D ．条件不足，无法判断7、电路中连接了两个完全相同的灯泡，用电流表测得通过它们的电流均为0.46A ，则电路中的总电流为A ．一定是 0.46 AB ．一定是 0.92AC ．可能是 0.46 A三、实验、探究题8、三位同学在做实验时，电流表的指针摆动分别出现了如图甲、乙、丙所示的三种情况。

请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上。

甲同学的问题：________________________________________；乙同学的问题：________________________________________；丙同学的问题：________________________________________。
