52寸创维液晶电视电源板无图纸检修过程

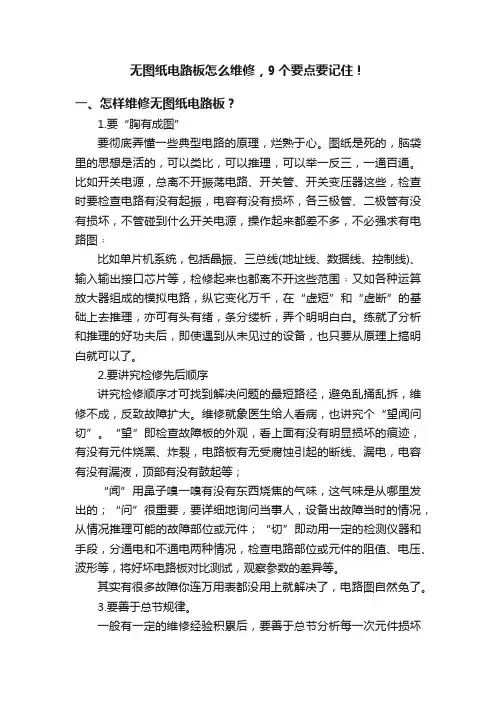

无图纸电路板怎么维修，9个要点要记住！一、怎样维修无图纸电路板？1.要“胸有成图”要彻底弄懂一些典型电路的原理，烂熟于心。

图纸是死的，脑袋里的思想是活的，可以类比，可以推理，可以举一反三，一通百通。

比如开关电源，总离不开振荡电路、开关管、开关变压器这些，检查时要检查电路有没有起振，电容有没有损坏，各三极管、二极管有没有损坏，不管碰到什么开关电源，操作起来都差不多，不必强求有电路图﹔比如单片机系统，包括晶振、三总线(地址线、数据线、控制线)、输入输出接口芯片等，检修起来也都离不开这些范围﹔又如各种运算放大器组成的模拟电路，纵它变化万千，在“虚短”和“虚断”的基础上去推理，亦可有头有绪，条分缕析，弄个明明白白。

练就了分析和推理的好功夫后，即使遇到从未见过的设备，也只要从原理上搞明白就可以了。

2.要讲究检修先后顺序讲究检修顺序才可找到解决问题的最短路径，避免乱捅乱拆，维修不成，反致故障扩大。

维修就象医生给人看病，也讲究个“望闻问切”。

“望”即检查故障板的外观，看上面有没有明显损坏的痕迹，有没有元件烧黑、炸裂，电路板有无受腐蚀引起的断线、漏电，电容有没有漏液，顶部有没有鼓起等；“闻”用鼻子嗅一嗅有没有东西烧焦的气味，这气味是从哪里发出的；“问”很重要，要详细地询问当事人，设备出故障当时的情况，从情况推理可能的故障部位或元件；“切”即动用一定的检测仪器和手段，分通电和不通电两种情况，检查电路部位或元件的阻值、电压、波形等，将好坏电路板对比测试，观察参数的差异等。

其实有很多故障你连万用表都没用上就解决了，电路图自然免了。

3.要善于总节规律。

一般有一定的维修经验积累后，要善于总节分析每一次元件损坏的原因，是操作不当？欠缺维护？设计不合理？元件质量欠佳？自然老化？有了这些分析，下次再碰到同类故障，尽管不是相同的电路板，心里也就有了一点底。

4.要善于寻找资料自从互联网出现以来，寻找资料变得非常容易。

不明白的设备原理，不明白的电路原理，几乎都可以从网上找得到，什么IC资料都可以从网上找得到。

创维液晶电视电源部分原理及维修一、液晶电视电源部分原理：液晶电视的电源部分主要由电源板、开关电源、滤波电容、桥式整流器等组成。

其工作原理如下：1.输入电压：电源板接收来自电源插座的交流电。

在大多数情况下，输入电压为220V，但也有适应其他输入电压的电源板。

2.滤波和整流：液晶电视需要稳定的直流电来供电。

因此，电源板将输入交流电整流为直流电。

桥式整流器将交流电转换为直流电，并滤波电容器平滑输出电压波动。

3.电解电容器：电解电容器用于存储电荷，以便在电源输出电压波动时提供稳定的电流。

较大容量的电解电容器通常用于电源板。

4.控制电路：液晶电视的电源板还包括一个控制电路，用于监测和调节输出电压和电流。

控制电路还可以通过开关电源控制电视机的开关机。

二、液晶电视电源部分维修：液晶电视的电源部分可以发生一些常见的故障，导致电视无法正常工作。

以下是一些常见的问题和可能的维修解决方案：1.电源板故障：电源板是电视机的核心组件之一，当出现电源板故障时，电源无法提供稳定的电流，导致电视无法正常供电。

如果出现这种情况，可以尝试更换电源板进行修复。

2.开关电源故障：开关电源是电视机的电源控制部分，如果开关电源损坏，可能无法控制电视机的开关机。

首先，检查电源插座是否正常工作，然后尝试更换开关电源。

3.电容故障：滤波电容或电解电容器可能会失效，导致输出电压波动。

检查电容是否损坏，如果存在问题，需要更换新的电容器。

4.保险丝故障：液晶电视的电源部分还包括保险丝，用于保护电源板和其他电源组件免受过载和短路的损坏。

如果电视无法开机或者电源部分没有反应，可以检查保险丝是否烧毁，并替换为新的保险丝。

需要注意的是，对于电视机的维修和维护，建议由专业人员来进行，以确保安全和可靠性。

此外，在更换电源板或其他电源部件之前，确保正确地断开电源并放电，以避免电击风险。

总结：创维液晶电视的电源部分是电视机的核心组成部分，负责为电视机提供稳定的电力供应。

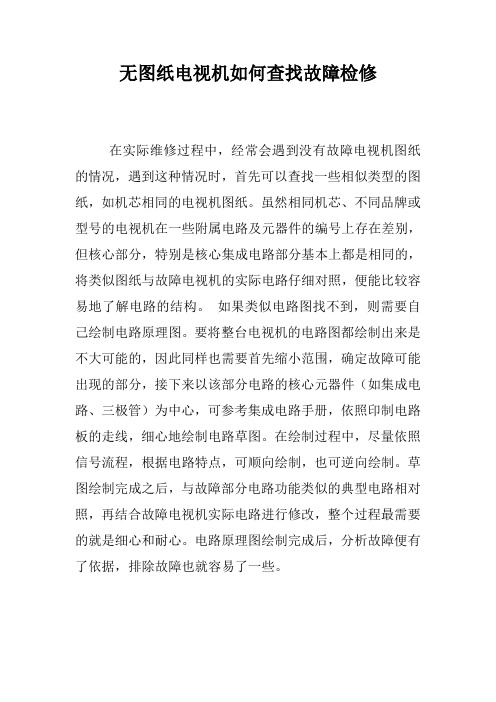

无图纸电视机如何查找故障检修
在实际维修过程中，经常会遇到没有故障电视机图纸的情况，遇到这种情况时，首先可以查找一些相似类型的图纸，如机芯相同的电视机图纸。

虽然相同机芯、不同品牌或型号的电视机在一些附属电路及元器件的编号上存在差别，但核心部分，特别是核心集成电路部分基本上都是相同的，将类似图纸与故障电视机的实际电路仔细对照，便能比较容易地了解电路的结构。

如果类似电路图找不到，则需要自己绘制电路原理图。

要将整台电视机的电路图都绘制出来是不大可能的，因此同样也需要首先缩小范围，确定故障可能出现的部分，接下来以该部分电路的核心元器件（如集成电路、三极管）为中心，可参考集成电路手册，依照印制电路板的走线，细心地绘制电路草图。

在绘制过程中，尽量依照信号流程，根据电路特点，可顺向绘制，也可逆向绘制。

草图绘制完成之后，与故障部分电路功能类似的典型电路相对照，再结合故障电视机实际电路进行修改，整个过程最需要的就是细心和耐心。

电路原理图绘制完成后，分析故障便有了依据，排除故障也就容易了一些。

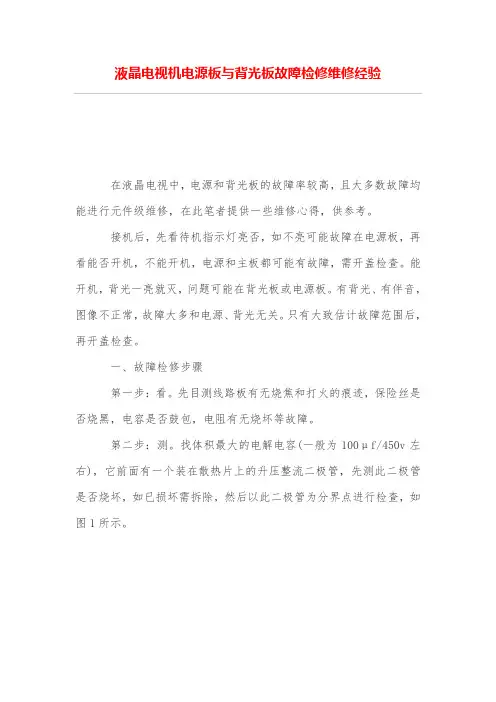

液晶电视机电源板与背光板故障检修维修经验在液晶电视中，电源和背光板的故障率较高，且大多数故障均能进行元件级维修，在此笔者提供一些维修心得，供参考。

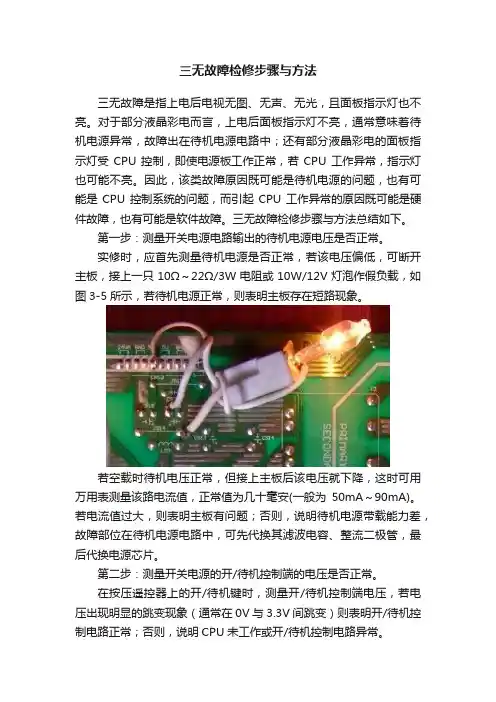

接机后，先看待机指示灯亮否，如不亮可能故障在电源板，再看能否开机，不能开机，电源和主板都可能有故障，需开盖检查。

能开机，背光一亮就灭，问题可能在背光板或电源板。

有背光、有伴音，图像不正常，故障大多和电源、背光无关。

只有大致估计故障范围后，再开盖检查。

一、故障检修步骤第一步：看。

先目测线路板有无烧焦和打火的痕迹，保险丝是否烧黑，电容是否鼓包，电阻有无烧坏等故障。

第二步：测。

找体积最大的电解电容(一般为100μf/450v左右)，它前面有一个装在散热片上的升压整流二极管，先测此二极管是否烧坏，如已损坏需拆除，然后以此二极管为分界点进行检查，如图1所示。

先测二极管正端对地正反向电阻，如短路一般会烧保险，同时说明pfc电路有故障;再看pfc场效应开关管源极(s极)接地的小阻值电阻(接近0ω)是否烧断，如已烧断则开关管“在劫难逃”,pfc控制芯片大多也“光荣牺牲”。

如小电阻完好无损，再测开关管是否损坏(如已损坏，拆除旧件后先不装新件)。

如开关管没坏，再测二极管负端对地正反向电阻，如短路则后级开关电源有故障。

实修时，主、副电源要分开查。

如背光电源取自380v，还要断开背光供电检查。

如测电阻时有充放电现象且阻值较大，这时拔下输出线，检查次级负载有无短路现象。

接下来还要测一下光藕，这里介绍一种简易检查方法：先断开光藕次级一端，用万用表rx 10k挡测次级芷反向电阻，应一次为∞,一次有数百千欧姆。

初级发光二极管侧可用二节电池串一只300ω电阻供电，不必断开线路，在路搭上即可，初级加电，次级应导通。

如手头有3v电池供电的万用表(如mf368型等)，则在路测更方便，用rx10挡，黑笔接发光管“+”，红笔接“一”，次级用另一万用表测量即可。

再测一下控制芯片的供电端和驱动输出端正反向电阻，如芯片烧坏，这两个端口大多会对地短路。

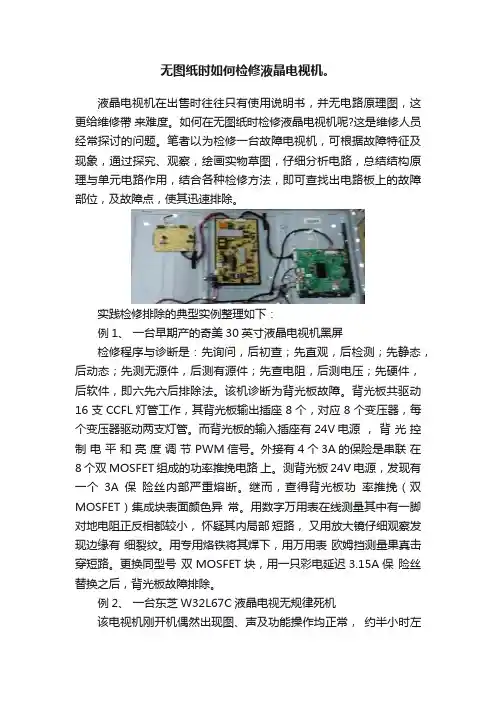

无图纸时如何检修液晶电视机。

液晶电视机在出售时往往只有使用说明书，并无电路原理图，这更给维修帶来难度。

如何在无图纸时检修液晶电视机呢?这是维修人员经常探讨的问题。

笔者以为检修一台故障电视机，可根据故障特征及现象，通过探究、观察，绘画实物草图，仔细分析电路，总结结构原理与单元电路作用，结合各种检修方法，即可查找出电路板上的故障部位，及故障点，使其迅速排除。

实践检修排除的典型实例整理如下：例1、一台早期产的奇美30英寸液晶电视机黑屏检修程序与诊断是：先询问，后初查；先直观，后检测；先静态，后动态；先测无源件，后测有源件；先查电阻，后测电压；先硬件，后软件，即六先六后排除法。

该机诊断为背光板故障。

背光板共驱动16支CCFL灯管工作，其背光板输出插座8个，对应8个变压器，每个变压器驱动两支灯管。

而背光板的输入插座有24V电源，背光控制电平和亮度调节 PWM信号。

外接有4个3A的保险是串联在8个双MOSFET组成的功率推挽电路上。

测背光板24V电源，发现有一个3A保险丝内部严重熔断。

继而，查得背光板功率推挽（双MOSFET）集成块表面颜色异常。

用数字万用表在线测量其中有一脚对地电阻正反相都较小，怀疑其内局部短路，又用放大镜仔细观察发现边缘有细裂纹。

用专用烙铁将其焊下，用万用表欧姆挡测量果真击穿短路。

更换同型号双MOSFET块，用一只彩电延迟3.15A保险丝替换之后，背光板故障排除。

例2、一台东芝W32L67C液晶电视无规律死机该电视机刚开机偶然出现图、声及功能操作均正常，约半小时左右或十几分钟，有时甚至几分钟，图像突然静止或是屏上有若干条垂直彩线，且伴音消失，用遥控器，或操作各功能键均无反应。

有时还不开机，但继电器有吸合声。

首先，检修此故障（也称软故障），应遵循先外后里，先易后难，化整为零，重点突破的原则。

于是开机后，一边用小毛刷及竹制镊子沾无水酒精棉球清理重点芯片、可疑零件、组件，及无源元件灰尘及污物；一边直观其表面有无变色、裂纹、开路、假焊、虚焊点、接触不良等，经此处理观察未发现问题。

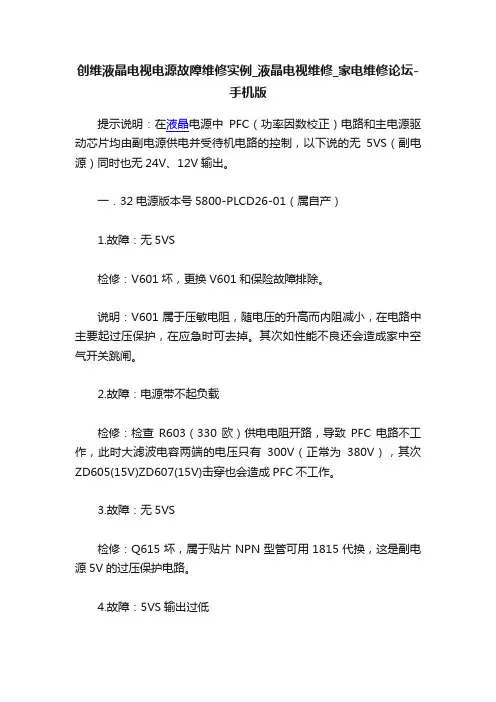

创维液晶电视电源故障维修实例_液晶电视维修_家电维修论坛-手机版提示说明：在液晶电源中PFC（功率因数校正）电路和主电源驱动芯片均由副电源供电并受待机电路的控制，以下说的无5VS（副电源）同时也无24V、12V输出。

一．32电源版本号5800-PLCD26-01（属自产）1.故障：无5VS检修：V601坏，更换V601和保险故障排除。

说明：V601属于压敏电阻，随电压的升高而内阻减小，在电路中主要起过压保护，在应急时可去掉。

其次如性能不良还会造成家中空气开关跳闸。

2.故障：电源带不起负载检修：检查R603（330欧）供电电阻开路，导致PFC电路不工作，此时大滤波电容两端的电压只有300V（正常为380V），其次ZD605(15V)ZD607(15V)击穿也会造成PFC不工作。

3.故障：无5VS检修：Q615坏，属于贴片NPN型管可用1815代换，这是副电源5V的过压保护电路。

4.故障：5VS输出过低检修：检修为IC431稳压的尖峰吸收电容C670漏电。

更换OK5.故障：无5VS检修：查为副电源IC608（6159）坏。

说明：6159这个芯片损坏较多，多为市电压不稳定引起，D61X 击穿后也会屡烧6159。

6.故障：5V正常无24V12V检修：查为R687限流电阻坏，造成主电源无供电电压更换正常，其次R673、ZD600元件损坏也会同样造成主电源无供电导致无24V12V7.故障：无24V12V检修：查为IC602的20脚（电压检测脚）外接电阻R649（270欧）坏，更换后故障排除。

8.故障：无5VS检修：查为D617损坏更换正常，此管可用RU4B代用，其次此管击穿同时会烧保险。

二．37电源版本号5800-P37T00-13（属自产）1.故障： 12V 24V电压不定时波动并伴有屏闪、断音的现象检修：出现故障时电源吱吱响，经检查为C20（103）不良，更换故障排除。

2.故障：无12V 24V输出检修：测量1555的供电端16V正常，更换1555故障排除出。

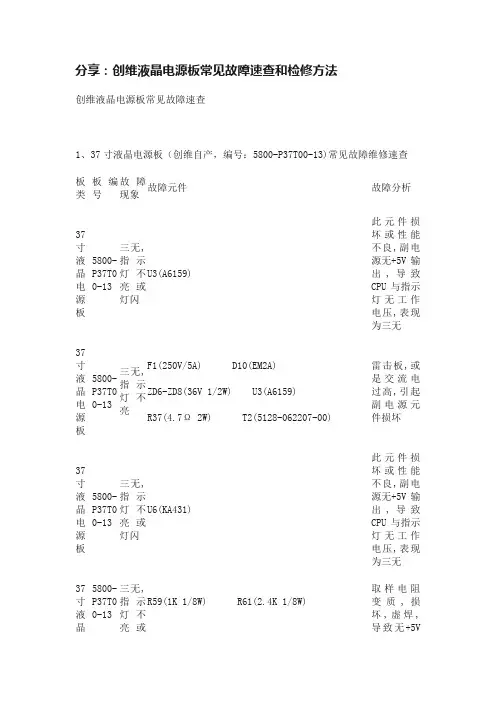

分享：创维液晶电源板常见故障速查和检修方法创维液晶电源板常见故障速查1、37寸液晶电源板（创维自产，编号：5800-P37T00-13)常见故障维修速查板类板编号故障现象故障元件故障分析37寸液晶电源板5800-P37T00-13三无,指示灯不亮或灯闪U3(A6159)此元件损坏或性能不良,副电源无+5V输出,导致CPU与指示灯无工作电压,表现为三无37寸液晶电源板5800-P37T00-13三无,指示灯不亮F1(250V/5A) D10(EM2A)ZD6-ZD8(36V 1/2W) U3(A6159)R37(4.7Ω 2W) T2(5128-062207-00)雷击板,或是交流电过高,引起副电源元件损坏37寸液晶电源板5800-P37T00-13三无,指示灯不亮或灯闪U6(KA431)此元件损坏或性能不良,副电源无+5V输出,导致CPU与指示灯无工作电压,表现为三无37寸液晶5800-P37T00-13三无,指示灯不亮或R59(1K 1/8W) R61(2.4K 1/8W)取样电阻变质,损坏,虚焊,导致无+5V电源板灯闪输出37寸液晶电源板5800-P37T00-13三无,指示灯不亮或灯闪T2(5128-062207-00)开关变压器此元件损坏或性能不良,副电源无+5V输出,导致CPU与指示灯无工作电压,表现为三无37寸液晶电源板5800-P37T00-13三无,指示灯亮不开机D11 D12 D14元件虚焊,电源无12V与24V输出,主板与背光板未工作37寸液晶电源板5800-P37T00-13三无,指示灯亮不开机ZD3(27V 1/2W) D13(LS4148)元件性能不良或直接击穿，使电源无12V与24V输出37寸液晶电源板5800-P37T00-13三无,指示灯转绿灯或屏背光闪一下C20（50V 10NF）元件不良或损坏，无12V与24V或电压过低，有时表现为屏闪37寸液晶电5800-P37T00-13三无,指示灯变蓝色U1（STR-E1555）元件不良或损坏，无12V与24V或电压过低，有源板时表现为屏闪37寸液晶电源板5800-P37T00-13屏背光闪C8(450V 150UF)电容漏液变质2、37寸液晶电源板（外购电源，编号：5300-0937T0-01)常见故障维修速查板类板编号故障现象故障元件故障分析37寸液晶电源板5300-0937T0-01三无,指示灯不亮R97(1/4W 30K)元件不良或损坏，无5V37寸液晶电源板5300-0937T0-01三无,指示灯不亮IC15（200D6）元件不良或损坏，无5V37寸液晶电源板5300-0937T0-01三无,指示灯不亮F1(250V/6.3A) Q2(K3683)Q7(K3683) Q19(K3683)Q20(K3683)雷击板,或是交流电过高元件损坏37寸液晶5300-0937T0-01指示灯亮不开机D30（HER104）元件不良，用BYW36代换电源板37寸液晶电源板5300-0937T0-01指示灯亮不开机R14(1M 1/4W) R11(1M 1/4W)R6 (1M 1/4W) R2(0.84M 1/4W)电阻变质37寸液晶电源板5300-0937T0-01指示灯亮不开机IC1（TDA16888）元件不良或损坏，无12V与24V37寸液晶电源板5300-0937T0-01指示灯亮不开机Q19(K3683) Q20(K3683)元件不良或损坏，无12V与24V37寸液晶电源板5300-0937T0-01指示灯亮不开机R1（1M 1/2W）电阻变质或开路，无12V与24V3、42寸液晶电源板（创维自产，编号：5800-P40TOS-00)常见故障维修速查板类板编号故障现象故障元件故障分析42寸液5800-P40TOS-00三无,指示灯不IC608（A6159）此元件损坏或性能不良,副电晶电源板亮源无+5V输出,导致CPU与指示灯无工作电压,表现为三无42寸液晶电源板5800-P40TOS-00三无,指示灯不亮Q604（KA431）此元件损坏或性能不良,副电源无+5V输出,导致CPU与指示灯无工作电压,表现为三无42寸液晶电源板5800-P40TOS-00三无,指示灯不亮F601（250V 8A）Q612（2SK3528）Q614（2SK3528）IC607（L6599D）元件烧坏开路或击穿42寸液晶电源板5800-P40TOS-00三无,指示灯亮不开机Q609A（2222A）此元件损坏或性能不良,电源板无12V与24V输出42寸液晶电源板5800-P40TOS-00三无,指示灯亮不开机IC607（L6599D）此元件损坏或性能不良,有些板测12脚对地短路，电源板无12V与24V输出或电压过低425800-三无,R668（1/2W3.9K) 取样电阻寸液晶电源板P40TOS-00指示灯亮不开机R680(/2W27K) R669(1/2W68K)变质,损坏,虚焊,导致无12V与24V输出42寸液晶电源板5800-P40TOS-00三无,指示灯亮不开机D612 D613 D616元件虚焊,电源无12V与24V输出,主板与背光板未工作42寸液晶电源板5800-P40TOS-00三无,指示灯亮不开机Q612元件虚焊,电源无12V与24V输出,主板与背光板未工作4、42寸液晶电源板（外购，编号：5300-0942TO-01)常见故障维修速查板类板编号故障现象故障元件故障分析42寸液晶电源板5300-0942TO-01三无,指示灯不亮R96(1/4W 30K) R97(1/4W 30K)电阻变质,IC15未工作,使得副电源无5V输出42寸液晶电源板5300-0942TO-01三无,指示灯不亮D29(HER104)元件性能不良,造成副电源无5V输出,可用BYW36V代用42寸液晶电源板5300-0942TO-01三无,指示灯不亮F1(250V/6.3A)Q2\Q7(K2837)Q19\Q20(K3683)元件烧坏开路或击穿42寸液晶电源板5300-0942TO-01三无,指示灯亮不开机R1(1M 1/2W) 电阻变质42寸液晶电源板5300-0942TO-01三无,指示灯亮不开机ZD2(16V 1/2W)元件性能不良42寸液晶电源板5300-0942TO-01三无,指示灯亮不开机Q19(K3683)Q20(K3683)元件性能不良或损坏42寸液晶电源板5300-0942TO-01三无,指示灯亮不开机IC16(L6384)元件性能不良或损坏42寸液晶5300-0942TO-01三无,指示灯亮不开IC1(TDA16888)元件性能不良电源板机42寸液晶电源板5300-0942TO-01屏背光闪R38(51K 1/6W)PFC电压低,只有330V-360V,改为27K42寸液晶电源板5300-0942TO-01屏背光闪R14(1M 1/4W) R11(1M 1/4W) R6(1M 1/4W) R2(0.84M 1/4W)电阻变质,造成380V变低,输出12V与24V低5、46寸、47寸液晶单体电源板（创维自产，编号：5800-P46TTS-02)常见故障维修速查板类板编号故障现象故障元件故障分析46寸、47寸单体电源电源板5800-P46TTS-02三无,指示灯不亮IC608（A6159）元件性能不良或损坏46寸、47寸5800-P46TTS-02三无,指示灯不亮ICS04(KA431)元件性能不良或损坏体电源电源板46寸、47寸单体电源电源板5800-P46TTS-02三无,指示灯不亮RS05(2.2K 1/6W)RS03(2.2K 1/6W)元件性能不良或虚焊46寸、47寸单体电源电源板5800-P46TTS-02三无,指示灯不亮T605(061979-00)元件性能不良或损坏或虚焊46寸、47寸单体电源电5800-P46TTS-02三无,指示灯亮不开机DS01 DS02DS03 DS04元件虚焊,电源无12V与24V输出,主板与背光板未工作板46寸、47寸单体电源电源板5800-P46TTS-02三无,指示灯亮不开机L607(4.7UH电感）元件虚焊,24V时有时无,有时会打火46寸、47寸单体电源电源板5800-P46TTS-02三无,指示灯亮不开机RS26元件虚焊,24V瞬间有30几伏后变OV46寸、47寸单体电源电源板5800-P46TTS-02三无,指示灯亮不开机QS01 CS09元件性能不良或损坏或虚焊46寸5800-P46TT三无,指示IC601(L6599D) 元件性能不良或损、47寸单体电源电源板S-02 灯亮不开机坏或虚焊46寸、47寸单体电源电源板5800-P46TTS-02有时不开机CP37(63V0.068UF)容值存在误差导致,电容改用为63V/0.1UF46寸、47寸单体电源电源板5800-P46TTS-02有时不开机QP09(2222A)元件性能不良6、52寸液晶电源板（创维自产，编号：5800-P52TTN-00)常见故障维修速查板类板编号故障现象故障元件故障分析电源5800-P52TT三无,指示IC300(A6159) 元件性能不良或损板N-00 灯不亮或灯闪坏电源板5800-P52TTN-00三无,指示灯闪T300(061920-00)元件性能不良或损坏电源板5800-P52TTN-00三无,指示灯不亮IC304(KA431)元件性能不良或损坏电源板5800-P52TTN-00三无,指示灯闪C312(50V100NF)元件性能不良或损坏电源板5800-P52TTN-00三无,指示灯不亮F10A(250V/8A) Q200(FQA24N50) Q201(FQA24N50)元件性能不良或损坏电源板5800-P52TTN-00三无,指示灯亮不开机Q400(STP9NK65EFP) IC400(NCP1377BP)R406(3W0.22Ω）元件损坏，有5V，无12V与24V电源板5800-P52TTN-00三无,指示灯亮不开机IC201（NCP5181）元件性能不良或损坏，无12V与24V，更换IC201后，把D203改为光线电源板5800-P52TTN-00三无,指示灯亮不开机R201（470K1/4W）R202（470K1/4W）电阻变质或开路，有380V无12V与24V电源板5800-P52TTN-00三无,指示灯亮不开机ZD100（15V 1/2W）IC100（NCP1653A）元件性能不良或损坏，PFC未工作，造成无12V与24V7、32寸液晶电源板（创维自产，编号：5800-PLCD26-00）常见故障维修速查板类板编号故障现象故障元件故障分析电源板5800-PLCD26-00三无，灯不亮IC608(AP1014)、D61X（BA158)此元件损坏,副电源无+5V输出,表现为三无电源板5800-PLCD26-00三无.指示灯闪5128-061609-00（副电源变压器）雷击此元件易损,副电源无+5V输出,表现为三无电源板5800-PLCD26-00三无，灯不亮D610此元件为5V整流管，损坏副电源无+5V输出电源板5800-PLCD26-00待机+5V电压偏低R644.R660（5V取样电阻）取样电阻变质,损坏,虚焊,导致+5V输出偏低电源板5800-PLCD26-00待机+5V电压偏低IC610（TL431).C670、IC609（PC817光耦）此元件击穿或损坏.+5V输出偏低电源5800-PLCD2三无,指示Q601(K3568).R636（0.1欧）此元件击穿.+5V无板6-00 灯亮不开机输出电源板5800-PLCD26-005V有，无12V.24VIC602（F9222)该元件为12V\24V主开关电源模块其性能不良或击穿，使电源无12V与24V输出电源板5800-PLCD26-005V有、无12V.24V或者电视遥控待机后不能开机Q609(A1013)此元件作为IC601和IC602的供电控制开关用，损坏或不良将导致：1、5V有无12V.24V2、待机不开机电源板5800-PLCD26-005V有，12V.24V无输出或偏低导致背光闪Q602（2222A).ZD600(18V稳压管）此元件为恒流源稳压电路，其不良或击穿，导致IC602第7脚供电（16V）不足，表现为无12、24V输出或背光闪电源板5800-PLCD26-005V有，12V.24V无输出或偏C618(120UF/450V)此电容失容，无12V与24V或电压过低，表现为屏闪低导致背光闪电源板5800-PLCD26-005V有，12V.24V无输出或偏低导致背光闪C654.C658此元件损坏或性能不良,导致电压偏低电源板5800-PLCD26-005V有，12V.24V无输出或偏低导致背光闪IC605.IC604(PC817)此元件损坏或性能不良,导致电压偏低.有时表现屏闪8、26寸液晶背光电源二合一板（创维自产，编号：5800-P26TQM-00）常见故障维修速查板类板编号故障现象故障元件故障分析电源板5800-P26TQM-00不开机、灯不亮，无5VZD603（30V).IC601(SRT6556)元件烧坏开路或击穿电源板5800-P26TQM-00不开机、灯不亮，无5VD607(cw7805)此元件为5V稳压输出块，损坏或性能不良,电源板无5V输出电源板5800-P26TQM-00输出5V、16V电压偏低IC603(TL431)此元件损坏或性能不良,电源板输出5V和16V电压过低电源板5800-P26TQM-00指示灯闪或暗Q609（A1013).Q610(C1815)此元件为待机切换电路，损坏后将导致5V输出不足，指示灯闪不开机或者开机正常但待机后不能开机的故障电源板5800-P26TQM-00待机状态电源异响R608\R605\C606把R608接交流的一端，改焊至C00220UF/450V电容的正极，R605改2.2K，C606改为1UF/50V电源板5800-P26TQM-00不开机灯不亮V601(压敏电阻）、F601（3.15A保险）雷击或市电电压高将导致V601压敏电阻击穿，F601融断，从而电源无供电不工作。

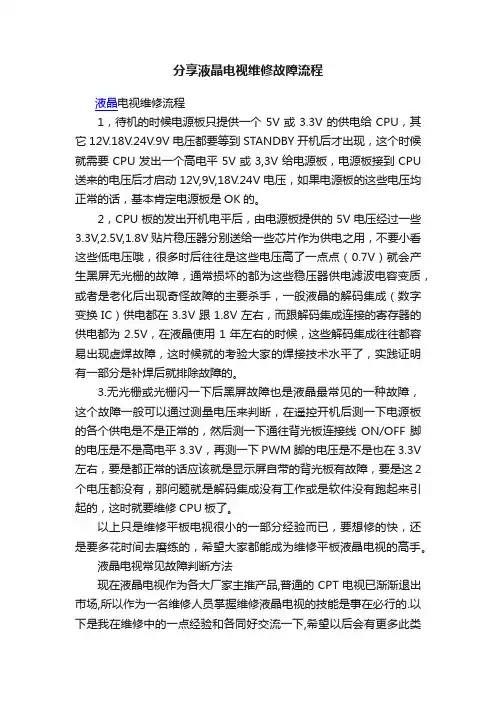

分享液晶电视维修故障流程液晶电视维修流程1，待机的时候电源板只提供一个5V或3.3V的供电给CPU，其它12V.18V.24V.9V电压都要等到STANDBY开机后才出现，这个时候就需要CPU发出一个高电平5V或3,3V给电源板，电源板接到CPU 送来的电压后才启动12V,9V,18V.24V电压，如果电源板的这些电压均正常的话，基本肯定电源板是OK的。

2，CPU板的发出开机电平后，由电源板提供的5V电压经过一些3.3V,2.5V,1.8V贴片稳压器分别送给一些芯片作为供电之用，不要小看这些低电压哦，很多时后往往是这些电压高了一点点（0.7V）就会产生黑屏无光栅的故障，通常损坏的都为这些稳压器供电滤波电容变质，或者是老化后出现奇怪故障的主要杀手，一般液晶的解码集成（数字变换IC）供电都在3.3V跟1.8V左右，而跟解码集成连接的寄存器的供电都为2.5V，在液晶使用1年左右的时候，这些解码集成往往都容易出现虚焊故障，这时候就的考验大家的焊接技术水平了，实践证明有一部分是补焊后就排除故障的。

3.无光栅或光栅闪一下后黑屏故障也是液晶最常见的一种故障，这个故障一般可以通过测量电压来判断，在遥控开机后测一下电源板的各个供电是不是正常的，然后测一下通往背光板连接线ON/OFF脚的电压是不是高电平3.3V，再测一下PWM脚的电压是不是也在3.3V 左右，要是都正常的话应该就是显示屏自带的背光板有故障，要是这2个电压都没有，那问题就是解码集成没有工作或是软件没有跑起来引起的，这时就要维修CPU板了。

以上只是维修平板电视很小的一部分经验而已，要想修的快，还是要多花时间去磨练的，希望大家都能成为维修平板液晶电视的高手。

液晶电视常见故障判断方法现在液晶电视作为各大厂家主推产品,普通的CPT电视已渐渐退出市场,所以作为一名维修人员掌握维修液晶电视的技能是事在必行的.以下是我在维修中的一点经验和各同好交流一下,希望以后会有更多此类文章出现.要维修液晶就要学会判断是那一部分有故障,这是弟一步.以下就说说液晶电视的主要故障及部位的判断.1:开机出现无象无音,电源灯闪一下变成常亮,屏幕在开机瞬间闪一下白光.此故障多为背光驱动板损坏.不过在维修中也遇见过是屏内的灯管损坏的.2:出现开机一个时后花屏(马赛克),音正常.此现象弟一个是数字板不良(过孔不通或IC接触不好).弟二是机内连线接触不好.3:开机三无,电源灯不亮.弟一个是电源板坏,弟二个是CPU部分工作不正常.4:灯闪不能开机:CPU总线工作不正常或开机程序IC(BIOS)不良,"BIOS"IC和CPU之间接触不良等离子屏的各部件板好坏的判断及维修更换家电维和普通的电视机一样，等离子电视机的高故障部位也是在电源板、驱动板这几大部分。
