JP柜配置表

J P柜综合配电箱公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-1、JP柜体应采用不锈钢亚光处理（型号为：201），不锈钢板标称厚度不得小于1.5mm。

柜体采用对开门，共4门，采用不锈钢铰链，大尺寸柜体内加装加强筋。

2、JP柜应分为总进线开关室、计量室、配电室、无功补偿室，并相对独立。

在计量室预留自动化电网所需设备的位置，计量室封闭，不装计量TA，预留计量TA空间位置，不装电压表、电流表,不留观察窗。

3、进出线布置：侧面上进下出，不在一面。

4、总进线刀开关进线侧装浪涌保护器，浪涌保护器前装空气开关，负荷侧装氧化锌避雷器，避雷器独立接地。

配电室在综合保护器出线侧装接线排。

5、JP柜相序按面对柜体正面从左到右排序为A、B、C、N。

6、JP柜用新型防雨锁，锁加防撬功能，计量室单独设锁。

柜内装检修照明灯，在配电出线室正门装行程开关来控制灯的闭合。

7、箱体通风设计：上下左右通风，具有防止小动物进入设计。

进出电缆采用紧缩套工艺，用PG系列电缆螺旋接头，由制造厂家根据变压器容量合理配置。

8、对接地的要求：1) JP柜的底架上均应设置可靠的适用于规定故障条件的接地端子，该端子应有一紧固螺钉或螺栓连接至接地导体。

紧固螺钉或螺栓的直径应不小于10mm。

接地连接点应标以清晰可见的接地符号；2) 接地导体应采用铜质导体，接地导体的末端应用铜质端子与设备的接地系统相连接；3) 主回路中凡规定或需要触及的所有部件都应可靠接地；9、JP柜柜顶设有横眉可粘贴间隔名称。

JP柜正门内侧应有用铝合金板制作的清晰明显的主接线示意图。

10、铭牌的要求1) 铭牌应为铝合金或不锈钢材质且应用中文蚀刻，柜体正反两面制作铝合金警示牌，均用铆钉固定。

2) 铭牌应包括如下内容：a) 制造商名称或商标、制造年月、出厂编号；b) 产品型号；c) 给出下列数据：额定电压、额定频率、无功补偿容量、额定容量、防护等级。

11. 对JP柜限制并避免内部电弧故障的要求JP柜内的的刀开关应具有防弧功能，并具有“严禁带负荷拉闸”警示标志。

1、JP柜体应采用不锈钢亚光处理（型号为：201），不锈钢板标称厚度不得小于1.5mm。

柜体采用对开门，共4门，采用不锈钢铰链，大尺寸柜体内加装加强筋。

2、JP柜应分为总进线开关室、计量室、配电室、无功补偿室，并相对独立。

在计量室预留自动化电网所需设备的位置，计量室封闭，不装计量TA，预留计量TA空间位置，不装电压表、电流表,不留观察窗。

3、进出线布置：侧面上进下出，不在一面。

4、总进线刀开关进线侧装浪涌保护器，浪涌保护器前装空气开关，负荷侧装氧化锌避雷器，避雷器独立接地。

配电室在综合保护器出线侧装接线排。

5、JP柜相序按面对柜体正面从左到右排序为A、B、C、N。

6、JP柜用新型防雨锁，锁加防撬功能，计量室单独设锁。

柜内装检修照明灯，在配电出线室正门装行程开关来控制灯的闭合。

7、箱体通风设计：上下左右通风，具有防止小动物进入设计。

进出电缆采用紧缩套工艺，用PG系列电缆螺旋接头，由制造厂家根据变压器容量合理配置。

8、对接地的要求：1) JP柜的底架上均应设置可靠的适用于规定故障条件的接地端子，该端子应有一紧固螺钉或螺栓连接至接地导体。

紧固螺钉或螺栓的直径应不小于10mm。

接地连接点应标以清晰可见的接地符号；2) 接地导体应采用铜质导体，接地导体的末端应用铜质端子与设备的接地系统相连接；3) 主回路中凡规定或需要触及的所有部件都应可靠接地；9、JP柜柜顶设有横眉可粘贴间隔名称。

JP柜正门内侧应有用铝合金板制作的清晰明显的主接线示意图。

10、铭牌的要求2.3.3电容偏差电容器容量偏差不超过：0 ～+5％；任何两端之间容量值最大值与最小值之比：＜1.06；2.3.4电容器损耗角正切值（tanδ）电容器单元在工频交流的额定电压下，在20℃时损耗角正切值不大于0.05%。

2.3.5电容器极间介质承受的工频交流电压≥2.15 UN。

2.4 复合开关采用HHFK型复合开关开关型具体技术参数如下：环境温度：－20℃～＋70℃；相对湿度： 40℃时，20% ～90%；电压： 380V/220V三相四线交流50Hz允许偏差：三相电压同步变化不大于±20%失真度：小于5%，波形为正弦波频率： 50Hz电流： 55A使用寿命： 10万次相数：三相，分相（A、B、C）控制容量：三相共补≤30kvar，分补每相≤10kvar整机功耗：≤1.5VA接触压降：≤100mV接点耐压：≥1600V AC响应时间：≤1000ms每次接通与关断间隔：≥1秒连续两次接通间隔：≥120秒安全保护：l 电压故障缺相保护l 电源电压缺相保护l 自诊断故障保护l 停电保护绝缘等级：在正常大气条件下≥10MΩ启动电压：DC12V输入阻抗：≥2kΩ导通阻抗：≤0.003Ω涌流：小于额定电流2倍运行指示：“工作”为控制信号指示灯：开关闭合后相应指示灯长亮，断开则灭。

云南电网公司红河供电局2011年蒙自城网项目工程智能综合配电箱JP柜技术规范书2011年5月货物需求一览表物质名称规格型号单位数量工程名称智能综合JP柜10kV台区JP柜JP-400kVA 台1 蒙自东村片区卡脖子优化工程智能综合JP柜10kV台区JP柜JP-315kVA 台2 蒙自东村片区卡脖子优化工程智能综合JP柜10kV台区JP柜JP-200kVA 台1 蒙自东村片区卡脖子优化工程智能综合JP柜10kV台区JP柜JP-400kVA 台1 蒙自北窑片区卡脖子优化工程智能综合JP柜10kV台区JP柜JP-200kVA 台1 蒙自菜园片区10kV银河南路082线路卡脖子优化工程智能综合JP柜10kV台区JP柜JP-100kVA 台1 蒙自土官、十里铺片区10kV十里铺055线路卡脖子优化工程智能综合JP柜10kV台区JP柜JP-250kVA 台3 蒙自土官、十里铺片区10kV十里铺055线路卡脖子优化工程智能综合JP柜10kV台区JP柜JP-315kVA 台1 蒙自土官、十里铺片区10kV十里铺055线路卡脖子优化工程智能综合JP柜10kV台区JP柜JP-400kVA 台3 蒙自土官、十里铺片区10kV十里铺055线路卡脖子优化工程智能综合JP柜10kV台区JP 柜JP-200kVA 台1 蒙自红寨、红地角、后街、土城、羊岗10kV老城区II回083线路卡脖子优化工程智能综合JP柜10kV台区JP柜JP-315kVA 台6 蒙自红寨、红地角、后街、土城、羊岗10kV老城区II回083线路卡脖子优化工程1 总则1.1 一般规定1.1.1 投标人应具有招标公告所要求的资质具体资质要求详见招标文件的商务部份。

1.1.2 投标人须仔细阅读包括本技术规范技术规范通用和专用部份在内的招标文件论述的全数条款。

投标人提供的智能综合配电箱JP柜应符合招标文件所规定的要求投标人亦能够推荐符合本招标文件要求的类似定型产品但必需提供详细的技术误差。

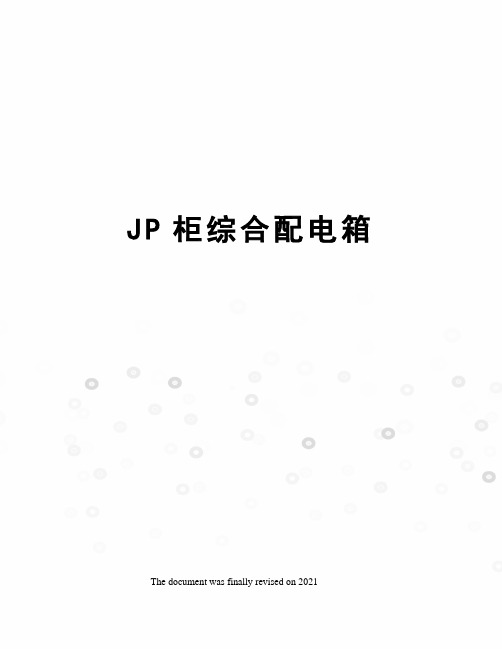

J P柜综合配电箱 The document was finally revised on 20211、JP柜体应采用不锈钢亚光处理（型号为：201），不锈钢板标称厚度不得小于。

柜体采用对开门，共4门，采用不锈钢铰链，大尺寸柜体内加装加强筋。

2、JP柜应分为总进线开关室、计量室、配电室、无功补偿室，并相对独立。

在计量室预留自动化电网所需设备的位置，计量室封闭，不装计量TA，预留计量TA空间位置，不装电压表、电流表,不留观察窗。

3、进出线布置：侧面上进下出，不在一面。

4、总进线刀开关进线侧装浪涌保护器，浪涌保护器前装空气开关，负荷侧装氧化锌避雷器，避雷器独立接地。

配电室在综合保护器出线侧装接线排。

5、JP柜相序按面对柜体正面从左到右排序为A、B、C、N。

6、JP柜用新型防雨锁，锁加防撬功能，计量室单独设锁。

柜内装检修照明灯，在配电出线室正门装行程开关来控制灯的闭合。

7、箱体通风设计：上下左右通风，具有防止小动物进入设计。

进出电缆采用紧缩套工艺，用PG系列电缆螺旋接头，由制造厂家根据变压器容量合理配置。

8、对接地的要求：1) JP柜的底架上均应设置可靠的适用于规定故障条件的接地端子，该端子应有一紧固螺钉或螺栓连接至接地导体。

紧固螺钉或螺栓的直径应不小于10mm。

接地连接点应标以清晰可见的接地符号；2) 接地导体应采用铜质导体，接地导体的末端应用铜质端子与设备的接地系统相连接；3) 主回路中凡规定或需要触及的所有部件都应可靠接地；9、JP柜柜顶设有横眉可粘贴间隔名称。

JP柜正门内侧应有用铝合金板制作的清晰明显的主接线示意图。

10、铭牌的要求1) 铭牌应为铝合金或不锈钢材质且应用中文蚀刻，柜体正反两面制作铝合金警示牌，均用铆钉固定。

2) 铭牌应包括如下内容：电容器损耗角正切值（tanδ）电容器单元在工频交流的额定电压下，在20℃时损耗角正切值不大于%。

电容器极间介质承受的工频交流电压≥ UN。

复合开关采用HHFK型复合开关开关型具体技术参数如下：环境温度：－20℃～＋70℃；相对湿度： 40℃时，20% ～ 90%；电压： 380V/220V三相四线交流50Hz允许偏差：三相电压同步变化不大于±20%失真度：小于5%，波形为正弦波频率： 50Hz电流： 55A使用寿命： 10万次相数：三相，分相（A、B、C）控制容量：三相共补≤30kvar，分补每相≤10kvar整机功耗：≤接触压降：≤100mV接点耐压：≥1600V AC响应时间：≤1000ms每次接通与关断间隔：≥1秒连续两次接通间隔：≥120秒安全保护：l 电压故障缺相保护l 电源电压缺相保护l 自诊断故障保护l 停电保护绝缘等级：在正常大气条件下≥10MΩ启动电压： DC12V输入阻抗：≥2kΩ导通阻抗：≤Ω涌流：小于额定电流2倍运行指示：“工作”为控制信号指示灯：开关闭合后相应指示灯长亮，断开则灭。

智能化低压综合配电箱（JP柜）说明书1、公用变台智能化低压综合配电箱（JP柜）适用于广大农村配电变压器，额定频率交流50Hz，额定工作电压400V，额定电流630A及以下的配电系统中，户外柱上安装使用。

作为电能分配、电能计量、电能信息采集与监控、测量(PDK)、无功补偿和保护之用的综合低压设备。

（是我公司根据国家电网智能化建设的要求，在原JP柜基础上研制开发的智能化新产品，该产品不仅具有原JP柜适用于广大农村的产品特点，更具有了智能电网要求的电能信息采集与监控，电网负荷控制管理等功能，是城乡电网的更新换代产品）2 主要技术参数2.1 额定工作电压：400V2.2 额定绝缘电压：660V2.3 额定频率：50Hz2.4 容量：50、100、125、160、200、250、315、400kVA，具体规格以订货合同为准。

2.5 绝缘电阻：≥4MΩ2.6 介电强度：主回路相对地为2.5kV，1分钟。

辅助回路对地为2.5kV，1分钟。

2.7 防护等级：IP332.8 系统接地方式：中性点直接接地（TT系统）。

3 箱内主要元件配置表(根据实际项目工程提供)4 功能与结构4.1结构配电箱的箱体采用镀锌角钢骨架，外敷不锈钢板，箱体表面无眩目反光，配电箱体能够防雨、防尘、防盗、防漏电、防雷击、防电磁干扰，有足够的强度确保运输和安装过程中不会变形。

变台综合配电箱按照不同变压器容量安装配电监测及无功补偿一体式控制器(100kVA及以上变台安装)、测量电流互感器、计量电流互感器、HR系列隔离刀闸，高分断自动重合闸漏电综合保护出线开关、复合继电器型固态、进出线端子等电器元件。

箱体内部分隔成计量室、隔离刀闸室、馈电开关室、无功补偿室。

电能表和计量互感器在同一室，与其他室用封板分隔，箱门能加铅封和锁封，无功补偿室与其它室采用不小于2mm镀锌钢板分隔。

4.1.1 配电箱进线方式采用箱体侧面进线，设置专用不锈钢防水弯头，弯头与箱体间配置防水胶垫，并方便电缆接线。

JP柜订货通用基本技术条件1 、正常使用工作环境a) 周围空气温度最高气温: +40℃，24小时平均温度不超过35℃最热月平均气温: +30℃最高年平均气温: +20℃最低气温: －25℃最大日温差： 25kb) 最大风速： 35m/sc) 海拔： 3000md) 湿度：月平均最高相对空气湿度（25℃）：90%，在昼夜温差大的地区，应采取通风吸潮或加热等措施，防止凝露。

e) 爬电比距：≥25 mm/kVf) 安装地点：户外2、JP 柜配置及要求2.1 JP柜回路配置配电变压器容量为160—200kV A，配置二回路出线，馈线使用二只空气开关，不配置进线总开关。

2.2 JP柜配置JP柜内配置如下单元:(a). 计量单元(b). 保护单元(c).无功补偿单元(d). 防雷保护单元(e). JP柜外壳正面设置红色带电指示灯2.3 JP柜单元配置及要求(a). 计量单元计量单元仅配置变压器低压侧的计量装置，不配置各出线回路计量装置。

统一配置 0.5 s级电流互感器，按配电变压器容量选择电流互感器一次侧额定电流，电流互感器二次侧额定电流为5 A；统一配置 1级三只单相 1.5（6）A 有功电能表。

电能表要求选择有良好质量保证的长寿命电子式电能表。

统一配置2 级单只单相电压表，设置切换开关便于测量三相电压；电压表进线与JP柜设置的带电红色指示灯配置共用保险。

在需要装设电压监测仪的JP柜内，不再设置电压表及相应切换开关；电压表的安装位置应便于改安装电压监测仪并易作相应电气接线调整。

JP柜内装设的电压监测仪应满足相应的技术条件。

JP柜内装设的电能计量装置，应符合国标GBJ63—83《工业与民用电力装置的电气测量仪表装置设计规范》，DL/T448—2000 《电能量技术规程》的规定。

(b). 控制保护单元配置及要求JP柜内按各回路设置，选择目前国内生产的可靠性较高产品；空气开关按配电变压器的容量及回路分配容量选择空气开关型号参数。

技术规范及技术参数响应表设备/材料技术性能、技术数据的详细描述1、使用环境1.1安装地点：户外1.2系统额定电压和频率：380V，50Hz1.3系统最高运行电压：440V1.4环境温度：-25℃—+55℃1.5相对湿度：40℃时空气相对湿度不超过20%—90%1.6海拔高度：1000米以下1.7最大降雨强度：≯50mm/10min1.8 污秽等级：四级1.9使用环境无较强的振动和冲击1.10无腐蚀金属和破坏绝缘的气体及导电介质存在，不得含有爆炸危险的介质，无严重的霉菌存在。

2、技术要求2.1 性能指标2.1.1额定电源电压：380V（220V），允许偏差-10%～＋7%，额定频率：50Hz2.1.2具有配电监测功能，可以测量配变的三相电压（0.5级）、三相电流（0.5级）。

2.1.3主电路用刀开关、主断路器、高分断路器等元器件额定电流不小于通过该电路最大工作电流的1.5倍。

2.2元件的选择与安装2.2.1为确保安全可靠，JP柜装置中各电器元件的额定电压、额定电流、使用寿命、接通和分断能力、短路强度等方面均满足装置电气参数的要求，选用国家标准或专业标准的产品,电器元件均通过国家CCC认证产品。

智能负荷开关、主进智能断路器等主要电器元件选用杭州乾龙、上海人民电器等著名优质品牌产品2.2.2元件按其制造厂的说明书进行安装，经常受振动作用的元件采取防松措施，暂不接线的螺钉也拧紧。

元件的布置整齐、端正，便于安装和接线，并设有与原理图或接线图一致的符号或代号。

2.2.3 元件的安装及接线保证其正常功能不致由于相互作用（如发热、电弧、振动、能量等）受到损害或发生误动作。

2.2.4 装置中所选用指示灯和按钮的颜色，符合GB2682的规定。

2.3 装置功能单元的划分和要求a）计量单元b）测量单元c）控制保护单元d）防雷保护和接地单元e）无功补偿单元2.3.1 计量单元2.3.1.1 计量装置设单独计量室单元，集中布置，密封隔离，单独设门，并设观察窗。

技术规范及技术参数响应表设备/材料技术性能、技术数据的详细描述1、使用环境1.1安装地点：户外1.2系统额定电压和频率：380V, 50Hz1.3系统最咼运行电压：440V1.4 环境温度：-25 C —+55C1.5相对湿度：40C时空气相对湿度不超过20%^90% 1.6海拔高度：1000米以下1.7最大降雨强度：〉50mm/10min1.8污秽等级：四级1.9使用环境无较强的振动和冲击1.10无腐蚀金属和破坏绝缘的气体及导电介质存在，不得含有爆炸危险的介质，无严重的霉菌存在。

2、技术要求2.1性能指标2.2元件的选择与安装2.2.1为确保安全可靠，JP柜装置中各电器元件的额定电压、额定电流、使用寿命、接通和分断能力、短路强度等方面均满足装置电气参数的要求，选用国家标准或专业标准的产品，电器元件均通过国家CCC认证产品。

智能负荷开关、主进智能断路器等主要电器元件选用杭州乾龙、上海人民电器等着名优质品牌产品223元件的安装及接线保证其正常功能不致由于相互作用（如发热、电弧、振动、能量等）受到损害或发生误动作224装置中所选用指示灯和按钮的颜色，符合GB2682的规定。

2.3装置功能单元的划分和要求a）计量单元b）测量单元c）控制保护单元d）防雷保护和接地单元e）无功补偿单元2.3.1 计量单元电能表：JP柜中不配置电能表，但JP柜中预留安装三块单相智能电能表的位置和远抄采集器的位置并留（电表型号应在签订技术协议时确定）有足够的连接电能表的导线。

2.3.2 测量单元2.3.3 控制保护单元装置进线开关具备过流剩余电流动作保护功能，剩余电流动作保护器使用智能型3C认证产品，主剩余电流动作保护器具有30KA短路分断能力，能够根据变压器容量或实际负荷调整过载保护值，具备自动重合功能，抗干扰能力强。

漏电动作电流为50〜500m/可调。

还具备断相保护功能。

装置出线具备投切正常负荷的控制功能外，还具备过流、过负荷等异常跳闸的基本保护功能。

JP柜技术规范（通用部分）总则1.1一般规定1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。

1.1.2投标人须仔细阅读包括本技术规范（通用部分和专用部分）在内的招标文件阐述的全部条款。

投标人提供的智能综合配电箱（以下简称配电箱）应符合招标文件所规定的要求。

1.1.3本技术规范提出了对配电箱的技术参数、性能、结构、试验等方面的技术要求。

1.1.4本招标文件提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，对于没有标注日期的引用标准，投标人应提供符合本技术规范引用标准的最新版本和本招标文件技术要求的全新产品，如果所引用的标准之间不一致或本招标文件所使用的标准如与投标人所执行的标准不一致时，按要求较高的标准执行。

1.1.5如果投标人没有以书面形式对本技术规范的条文提出差异，则意味着投标人提供的设备完全符合本招标文件的要求。

如有与本招标文件要求不一致的地方，必须逐项在项目单位技术差异表（见表7）中列出。

1.1.6本技术规范将作为订货合同的附件，与合同具有同等的法律效力。

本技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。

1.1.7本技术规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。

1.1.8本技术规范中通用部分各条款如与技术规范专用部分有冲突，以专用部分为准。

1.2投标人应提供的资格文件投标人在投标文件中应提供下列有关资格文件，否则视为非响应性投标。

1.2.1投标人或制造商投标产品的销售记录（按技术规范专用部分投标产品的销售及运行业绩表提供）及相应的最终用户的使用情况证明。

1.2.2投标人或制造商应提供权威机关颁发的ISO 9000系列的认证书或等同的质量保证体系认证证书。

1.2.3投标人或制造商应提供履行合同所需的技术和主要设备等生产能力的文件资料。

1.2.4投标人或制造商应提供履行合同设备维护保养、修理及其他服务义务的文件。
