河南豫德机电设备有限公司供货清单型号：临时电源总柜 2台序号元件名称型号及规格单位数量单价金额备注1 隔离开关HR3-630A 只 1 450 450 德力西2 电表DT862-1.5(6)A 只 1 200 200 德力西3 断路器DZ20-630/3300 630A 只 1 800 800 德力西透明4 漏电断路器DZ20LE-400/4300 400A 只 4 800 3200 德力西透明5 漏电断路器DZ20LE-250/4300 250A 只 2 360 720 德力西透明6 漏电断路器DZ15LE-2P 400A 只 2 60 120 德力西透明7 漏电断路器DZ47LE-2P 只 2 30 60 德力西透明8 插座AC-三插只 2 10 20 德力西9 互感器630/5 只 3 30 90 德力西10 电压表 A.V 只 4 30 120 德力西11 万转只 1 50 5012 配电柜（户外）2000*800*400 台 1 120013 安装台 1 40014 附料台 1 60015 单台合计台 1 803016 合计台 2 8030 16060总报价：壹万陆仟零陆拾元整（16060.00）河南豫德机电设备有限公司2016年3月1日河南豫德机电设备有限公司供货清单型号：临时电源总柜 2台序号元件名称型号及规格单位数量单价金额备注1 隔离开关HR3-630A 只 1 450 450 德力西2 电表DT862-1.5(6)A 只 1 200 200 德力西3 漏电断路器DZ20LE-630/4300 630A 只 1 1450 1450 德力西4 断路器DZ20-400/3300 400A 只 4 500 2000 德力西透明5 断路器DZ20-250 250A 只 2 260 520 德力西透明6 漏电断路器DZ15LE-2P 400A 只 2 60 120 德力西透明7 漏电断路器DZ47LE-2P 只 2 30 60 德力西透明8 插座AC-三插只 2 10 20 德力西9 互感器630/5 只 3 30 90 德力西10 电压表 A.V 只 4 30 120 德力西11 万转只 1 50 5012 配电柜（户外）2000*800*400 台 1 120013 安装台 1 40014 附料台 1 60015 单台合计台 1 728016 合计台 2 7280 14560总报价：壹万肆仟伍佰陆拾元整（14560.00）河南豫德机电设备有限公司2016年3月1日总箱：长：700 宽：300 高：1600(实际尺寸根据安装需要确定）要求：电箱内要设置照明和一处插座,板材采用热镀锌喷塑板材，厚度大于等于2mm，箱门上需安装电压表，以及电源指示。
家用配电箱选型与配置方法一般家用总开关用2P 40A、63A带漏电或不带漏电，1.5P左右挂壁空调用20A，3-5P柜机需要25-32A，10P左右的中央空调需要独立的2P 40A左右。
厨房，卫生间需要25A左右，插座16-20A，照明10A就可以。
总开关稍微大一点，因为夏天用电高峰期电压会很低，分路不能大，大了起不来保护作用。
方法1：总开关用2P不带漏电的，一般插座、厨房、卫生间的独立回路一定要带漏电，因为厨房、卫生间相对潮湿，电源插座是常用的，还是宝宝容易接触到的地方，相对容易发生漏电的危险。
照明、空调不需要带漏电，用DPN双进双出的断路器就可以。
这样的配置好处就是：万一哪一路有问题就跳那一路，不会影响别的【推荐】方法2：总开关用2P带漏电的，分路就用DPN【火线+零线】不需要带漏电。
缺点就是万一一路有问题，可能是总开关跳闸，（因为断路器的灵敏度没有带漏电的高），会整个房间没电。
相对箱子可以小一点。
断路器的几大功能：A、短路保护：火线和零线接触，瞬间电流很大，断路器跳闸。
B、过载保护：就是用电电流超过电器的额定电流，断路器跳闸。
·C、漏电保护(电漏电保护装置)：就是当漏电电流超过30毫安时，漏电附件自动跳闸，保护人体安全的。
一建知识记忆口诀1、措施费、规费、企业管理费：二环夜临大水，支架已安稳（文），保定无（污）公害，公差使用保险金务工2、建设工程项目施工成本管理的任务和环节：预测-计划-控制-核算-分析-考核（预计控，算分考）3、施工成本控制的一般步骤是：比较-分析-预测-纠偏-检查（比分遇纠察）4、项目经理的管理权力：组织管理班子；调配并管理项目的人、机、物、资等生产要素；进行经济分配；选择作业队伍；指挥生产；代表企业法定代表人处理外部关系；受托签署有关合同。
（班配配队、指外签）5、质量手册作为企业质量管理系统的纲领性文件应具备：指令性、系统性、协调性、先进性、可行性、可检查性。
毕业设计说明书(论文)作者:教学点:专业:题目: GGD型配电柜设计评阅者：(姓名) (专业技术职务)2012 年 4 月 18 日毕业设计说明书（论文）中文摘要随着工业技术的发展，配电柜技术越来越多用于低压供电系统应用，特别是机加工车间线路里面采用集中控制线路的原则更加需要配电柜。
低压配电柜的设计是否合理关系到整个生产线设备安全可靠的运行。
配电柜在机加工车间里起到分配电能，及控制设备电源的作用，配电柜的设计与制作首先考虑的是控制对象的负荷功率的大小，根据负荷的大小才能正确地选用低压电器。
考虑到车间负荷较大采用两种配电柜，一种是电源柜，另一种是动力柜，电源柜起到分配电源的作用，动力柜起到控制设备电源作用，根据实际需要，这次毕业设计要设计GGD 型配电柜，我们的设计思路是安全，可靠、经济、美观、维修方便。
本次设计对GGD型配电柜设计有参考价值。
关键词：配电、负荷计算、低压计算的选择。
毕业设计说明书（论文）外文摘要Title machine shopABSTRACTWith the development of industrial technology, in the low-voltage power distribution equipment power supply system to enable more and more, especially in machine shop lines the inside line with the principle of centralized control is more necessary power distribution equipment. Whether the design of low voltage distribution cabinet reasonable relationship to the whole production line equipment safe and reliable operation. Distribution cabinet to play in the machine shop in the distribution of electric energy, the role of power and control equipment, power distribution equipment in the design and production of the first consideration is to control the size of the object load power, according to the size of the load can be properly selected low-voltage electrical. Taking into account the larger plant load distribution using two cabinets, one is the power supply cabinet, the other is the power cabinets, power distribution cabinet to play the role of power, dynamic power control equipment to play the role of cabinet, the Graduation to design GGD supply cabinet , our design idea is safe, reliable, economic, aesthetic, and easy maintenance.Keywords: distribution, load calculation, low voltage calculation choic本科毕业论文设计说明书（论文）第I页共I页目次第一章引言绪论 (1)1.1GGD型配电柜的背景 (1)1.2GGD型配电柜方案、设计相关知识 (2)1.3GGD型配电柜的研究目标、内容 (5)1.4GGD型配电柜的技术指标应用范围 (6)第二章 GGD型低压配电柜设计 (7)2.1GGD型低压配电柜总体设计 (7)2.2GGD型配电柜遇到的问题 (7)2.3设计系统达到的功能 (11)第三章 GGD型配电柜硬件设计 (13)3.1低压电器的选择 (13)3.2壳体设计 (18)3.3安全防护措施 (19)3.4壳体制作 (21)3.5电器元件装配 (23)第四章 GGD型配电柜软件设计 (25)4.1电缆与电线的选择与计算 (25)4.2一次加工、装配工艺 (28)4.3二次线装配 (26)第五章 GGD型配电柜常见故障判断及处理 (32)5.1元件故障及其查找 (32)第六章 GGD型低压配电柜的总结发展 (33)6.1GGD型低压配电柜的发展 (33)6.2GGD型低压配电柜的总结 (34)致谢 (35)参考文献及资料 (36)附录 (37)第一章引言绪论1.1 GGD型配电柜的背景低压配电柜广泛应用于工农业生产的方方面面，其结构简单，操作灵活。

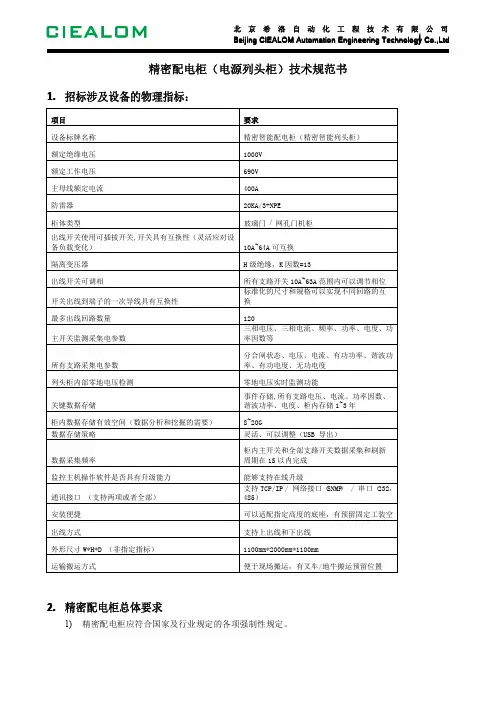

精密配电柜（电源列头柜）技术规范书1.招标涉及设备的物理指标：2.精密配电柜总体要求1)精密配电柜应符合国家及行业规定的各项强制性规定。
GB50054-95《低压配电设计规范》；GB50055-93《通用用电设备配电设计规范》；GB50057-94（2000年版）《建筑物防雷设计规范》；GBJ16-87（2001年版）《建筑设计防火规范》；GBJ149-90《电气装置安装工程母线装置施工及验收规范》；GB50168-2006《电气装置安装工程电缆线路施工及验收规范》；GB50169-2006《电气装置安装工程接地装置施工及验收规范》；GB50171-2006《电气装置安装盘、柜及二次回路结线施工及验收规范》；GB50150-2006《电气装置安装工程电力设备交接试验标准》；GB/T14048.1-2000《低压开关设备和控制设备总则》；GB7947-2006《绝缘导体和裸导体的颜色标志》；GB/T4942.2-1993《低压电器外壳防护等级》；GB14048《低压开关设备和控制设备》；GB7251-2005《低压成套开关设备和控制设备》；IEC439-1《低压成套开关设备和控制设备》；IEC947-1《低压开关设备和控制第一部分：总则》；IEC157-1《低压开关设备和控制设备第一部分：断路器》；IEC269《低压熔断器第一部分：一般要求》；IEC60439《低压开关设备和控制设备组合装置》；CECS49:93《低压成套开关设备验收规程》。
IEC947—2《低压开关设备及控制设备低压断路器》柜体采用全封闭结构，防护等级应达到IP3X以上，可有效防止小动物进入柜内造成的短路事件的发生。
精密配电柜采用矩形母线，其主母线额定电流100～400A，N相截面与主母线截面相同，柜上所装母线全部需经绝缘处理（套热缩套管）。
耐受环境条件a)不高于海拔1000m；b)环境温度：-5～+40；c)最大日温差：25C；d)抗震能力：水平加速度：0.3g；垂直加速度：0.15g；2)精密配电柜要求可靠性，冗余性，并便于维护。
