因为在空气中生成的自然氧化膜只有0.01～0.1m厚，装饰性及防护性较差，
经阳极化处理，可以使氧化膜增厚至几十微米 ，甚至几百微米。
铝及铝合金的阳极氧化是如何进行?
氧化膜的形成与生长 电极反应
中等溶解能力的酸性溶液，石墨/铅/纯铝作为阴极，仅起导电作用 阳极反应：
H 2O 2e O 2H
氧化膜的结构如何？
氧化膜的形成与生长 氧化膜的结构
通过电子显微镜观察，在硫酸、草酸、铬酸和磷酸等电解液中生成的 氧化膜的结构基本相似，其孔体都是六角形结构。
孔体大小
孔穴直径
靠近金属铝的内层为密膜层 ( 阻 挡层 )，厚度 0.01～ 0.05m，电阻率 高 达 109m ， 显 微 硬 度 可 达 15000MPa。 外层为孔膜层，厚度可达
阳极氧化膜的具体成分，在很大程度上取决于电解液的类型、浓度和工艺 参数。
铝是比较活泼的金属(标准电位 -1.66V)，又是易钝化金属，在空气中表面很容 易生成天然氧化物膜，为什么还要进行阳极氧化?
金属活动顺序表
金属原子 金属离子 E0（V） Fe Fe2+ -0.44 Cs Cs+ -3.02 Co Co2+ -0.28 Li Li+ -3.01 Ni Ni2+ -0.23 K K+ -2.92 Sn Sn2+ -0.14 Ca Ca2+ -2.87 Pb Pb2+ -0.13 Na Na+ -2.71 H2 H+ 0 Mg Mg2+ -2.37 Cu Cu2+ 0.34 Al Al3+ -1.66 Hg Hg2+ 0.796 Mn Mn2+ -1.18 Ag Ag+ 0.799 Zn Zn2+ -0.76 Pt Pt2+ 1.2 Cr Cr3+ -0.71 Au Au3+ 1.42

阳极氧化处理工艺介绍 PPT

阳极氧化处理工艺介绍 PPT
封孔时间封孔液中封孔物质镍盐氟离子封孔添加剂及其含量决定铝材封孔质量溶液的ph值温度和封孔时间是影响铝型材封孔质量提高槽液的洁净度减小杂质的含量是铝材封孔质量的重要保证脱脂碱洗酸洗化抛干燥封孔染色氧化特点效果铝材阳极优点
表面处理-阳极氧化处理
報告大纲
流程 原理 特点 可成阳极应用 总结
流程
目的：将工件表面的氧化层去除,使其裸露纯净的金属基体
流程--表面预处理
脱脂
碱洗
酸洗
化抛
干燥
封孔
染色
陽極
说明：使用硝酸,操作溫度常溫,将工件轻轻放入酸洗槽 中，打开计时器,注意忽碰撞桶槽，时间到时将工 件轻轻取出移至下一步骤
目的：将工件表面的脏污去除
流程--表面预处理
脱脂
碱洗
酸洗
化抛
干燥
封孔
染色
陽極
晶胞（六棱形）
孔
铝合金阳极处理氧化膜模型图
原理--阳极氧化
脱脂
碱洗
酸洗
化抛
干燥
封孔
染色
氧化
原理： 以铝或铝合金制品为阳极置于电解质溶液中，利用电解作用， 使其表面形成氧化铝薄膜的过程
2 Al＋3 H2O → Al2O3 ＋6 H + + 6 e -
具体过程： 电流通过时，阴极上，放出氢气；阳极上，析出的氧不仅是分子态的氧， 还包括原子氧（O）和离子氧，通常在反应中以分子氧表示。 作为阳极的铝被其上析出的氧所氧化，形成无水的氧化铝膜， 生成的氧并不是全部与铝作用，一部分以气态的形式析出。
铝阳极氧化原理实质：水电解的原理
原理--染色
脱脂
碱洗
酸洗
化抛
干燥
封孔
染色
氧化

精选阳极氧化技术.ppt

精选阳极氧化技术.ppt
色简介
着色的作用
装饰 耐蚀 耐磨
着色方法
念：采用特定成分的铝合金或在特殊的电解液中 阳极氧化时，获得氧化膜的同时而着上不同 颜色，又称为自然着色法。
缺点：能耗大，成本高，废水处理困难，色泽不念：将阳极氧化后的铝制品浸渍到带有染料的溶 液中，使多孔层外表面吸附各种染料而呈现 出染料的颜色。
缺点：由于染料存在于多孔层表层，故耐光性、耐 晒性、耐磨性较差。
分类：无机盐着色和有机染料着色。精品431）无机盐着色
特点：耐晒性好，但色种少，色调不鲜艳，与基体结合差。
电压高，膜层孔少径大； 反之，孔多径小。
用电压和时间控制氧化膜厚度时， 如果槽液温度出现大的波动，电流 密度就会发生较大变氧化与表面处理技术，北京：化学工业出版社，2010.
250-300 μm（硬质氧化膜）
1）硬度高：常规膜100-300 HV，硬质膜在铝合金上达400600HV，在纯铝上1500HV.
2）吸附性强：易于吸附涂料、粘结剂和染料等.
3）绝缘性能好：高的绝缘电阻和击穿电压.
4）绝热耐热性能好：低的热导率0.419-1.26W/(mK),中SO3含量升高， 导致膜层松散； 另外对膜层溶解加 剧，使膜层外膜层溶解作用加剧，
第五节 膜厚及其均匀性的ea
38
阳极氧化膜均匀性控制
第三讲 表面改性极氧化膜的结构和性质 阳极氧化工艺 工艺参数对阳极氧化的影响 膜厚及其均匀性的控制 阳极氧化膜氧化：是将零件作为阳极放入特定的电解质溶液 中，在外加电流的作用下，使表面形成具 有保护性氧化膜的表面处理方法。
bc段：膜孔的出现。阻挡层形 成的同时电解液对其产生溶 解作用。某些部位溶解较多， 被电压击穿，出现空穴压降 到c点趋于平衡，随氧化进行， 电压稍有增加，说明阻挡层 不断被溶解，空穴逐渐变为 孔隙而形成多孔层，电流通 过膜孔又会生成新的阻挡层。 此时阻挡层生成和溶解速度 达到动态平衡，故阻挡层厚 度不再变化，只有多孔层不 断增厚，当多孔层溶解和生 成速度达到动态平衡时，氧 化膜厚度稳定。

铝及铝合金阳极氧化基本原理介绍精选ppt

铝及铝合金阳极氧化基本原理介绍精选ppt
❖ 3.裝飾性
陽極氧化膜可保護拋光表面的金屬光澤，陽極氧化膜還可以染 色和著色，獲得和保持豐富多采的外觀。
❖ 4.有機塗層和電鍍層附著性
陽極氧化膜是鋁表面接受有機塗層和電鍍層的一種方法，它有 效地提高表面層的附著力和耐蝕性。
整理
3
阳极氧化膜的特性
❖ 5.電絕緣性
鋁是良導體，鋁陽極氧化膜是高電阻的絕緣膜，絕緣擊穿電壓 大於30V/um,特殊制備的高絕緣膜甚至達到大約200V/um。
整理
7
铝的阳极氧化操作过程
上掛
中性脫脂
水洗
鹼性蝕刻
水洗
中和
水洗
水洗
氧化處理
水洗
中和
水洗
梨面蝕刻
中和
水洗
封孔
水洗
烘乾
下掛
整理
8
铝的阳极氧化封孔处理
封孔处理的原理：
多孔型氧化膜雖然賦予著色和其它功能的能力，但是耐腐蝕 性，耐污染性等都不可能達到使用的要求，未封閉的陽極氧 化膜，由於大量微孔孔內的面積，使暴露在環境中的工件等 有效表面積增加幾十倍到上百倍，為此，腐蝕速度也大大增 加。不論從提高耐腐蝕性還是耐污染性考濾，都必須進行封 孔處理。
整理
2
阳极氧化膜的特性
❖ 1.耐腐蚀性
陽極氧化膜可以有效保護鋁基體不受腐蝕，陽極氧化膜顯然比 自然形成的氧化膜性能更好，膜厚和封孔質量直接影響使用性能。
❖ 2.增加硬度和耐磨性
鋁陽極氧化膜的硬度比鋁基體高得多，基體的硬度為HV100，普 通陽極氧化膜的硬度約HV300，而硬質氧化膜可達到HV500，耐磨性 與硬度的關系是一致的。
表面过热,局部会烧点,且有粉沫层; 时间↑,则膜厚不断增加至一定程度会减缓,

阳极氧化工艺原理

阳极氧化工艺原理

阳极氧化工艺原理

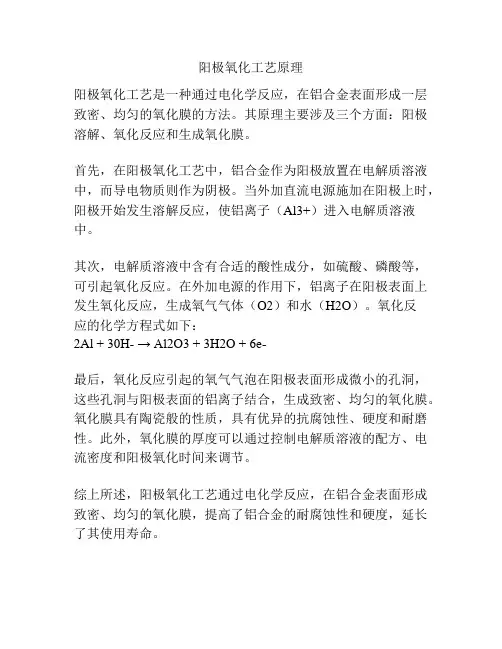

阳极氧化工艺是一种通过电化学反应，在铝合金表面形成一层致密、均匀的氧化膜的方法。

其原理主要涉及三个方面：阳极溶解、氧化反应和生成氧化膜。

首先，在阳极氧化工艺中，铝合金作为阳极放置在电解质溶液中，而导电物质则作为阴极。

当外加直流电源施加在阳极上时，阳极开始发生溶解反应，使铝离子（Al3+）进入电解质溶液中。

其次，电解质溶液中含有合适的酸性成分，如硫酸、磷酸等，可引起氧化反应。

在外加电源的作用下，铝离子在阳极表面上发生氧化反应，生成氧气气体（O2）和水（H2O）。

氧化反
应的化学方程式如下：
2Al + 30H- → Al2O3 + 3H2O + 6e-
最后，氧化反应引起的氧气气泡在阳极表面形成微小的孔洞，这些孔洞与阳极表面的铝离子结合，生成致密、均匀的氧化膜。

氧化膜具有陶瓷般的性质，具有优异的抗腐蚀性、硬度和耐磨性。

此外，氧化膜的厚度可以通过控制电解质溶液的配方、电流密度和阳极氧化时间来调节。

综上所述，阳极氧化工艺通过电化学反应，在铝合金表面形成致密、均匀的氧化膜，提高了铝合金的耐腐蚀性和硬度，延长了其使用寿命。

阳极氧化处理工艺介绍课件

阳极氧化处理工艺介绍课件

原理_封孔
脱脂 干燥 碱洗 封孔 酸洗 染色 化抛 氧化
影响铝材封孔的因素： 1. Ni2+含量 5. 封孔液温度 2. 氟化物含量 6. 杂质离子 3. 封孔添加剂 7. 封孔时间 4. 封孔液pH值
封孔液中封孔物质镍盐、氟离子、封孔添加剂及其含量，决定铝材 封孔质量 溶液的PH值、温度和封孔时间是影响铝型材封孔质量 提高槽液的洁净度、减小杂质的含量是铝材封孔质量的重要保证
流程--表面预处理
脱脂 干燥 碱洗 封孔 酸洗 染色 化抛 陽極
说明：使用硝酸,操作溫度常溫,将工件轻轻放入酸洗槽 中，打开计时器,注意忽碰撞桶槽，时间到时将工 件轻轻取出移至下一步骤 目的：将工件表面的脏污去除
流程--表面预处理
脱脂 干燥 碱洗 封孔 酸洗 染色 化抛 陽極
说明:使用磷酸,操作溫度92℃,将工件掛具轻轻放入化抛 槽中,打开计时器並做左右旋轉，注意忽碰撞桶槽， 时间到时将工件轻轻取出移至下一步骤。 目的：对工件表面进行化学抛光增加光泽,由此決定陽極 後之光澤
铝阳极氧化原理实质：水电解的原理
原理--染色
脱脂 干燥 碱洗 封孔 酸洗 染色 化抛 氧化
原理： 阳极氧化膜孔隙直径：0.01-0.03μm 染料在水中分离成单分子，直径：0.0015-0.0030μm 着色时染料被吸附在孔隙表面上并向孔内扩散、堆积， 而且与氧化铝进行离子键、氢键结合而使膜层着色， 经封孔处理，染料被固定在孔隙内。
封孔时间封孔液中封孔物质镍盐氟离子封孔添加剂及其含量决定铝材封孔质量溶液的ph值温度和封孔时间是影响铝型材封孔质量提高槽液的洁净度减小杂质的含量是铝材封孔质量的重要保证脱脂碱洗酸洗染色氧化特点效果铝材阳极优点
