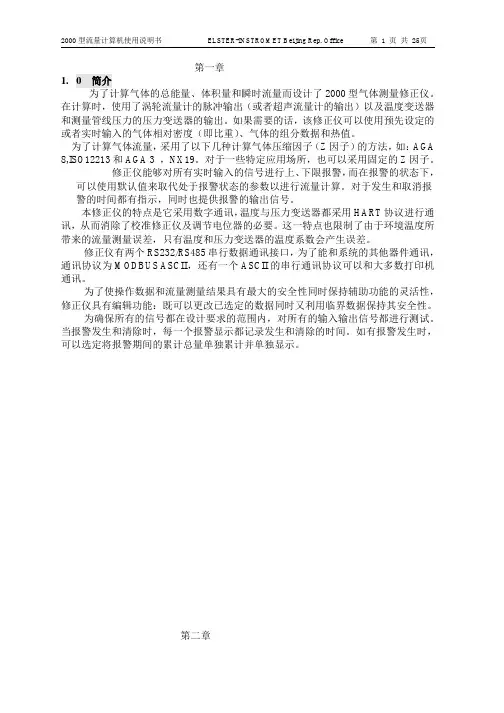

elster(埃尔斯特)流量计EK系列通信方案EK260、EK230通讯调试方式之一（用EK四线制RS485通讯）1）24VDC给GS8094-EX安全栅(3+,4-)供电,安全栅输出9VDC给EK供电（Vext，gnd）；2）EK用四线制方式与安全栅相连接连接方式如下：EK端子R+ R- T+ T-安全栅端子T+ T- R+ R-EK表头通讯设置：(按左右键找到md.s2)通讯模式：MD.S2=“13”modbus数据格式：DF.S2=“2”（8N1）波特率：BD.S2=“9600”通讯类型：TYP.S2=“2”（RS485方式）Modbus Parameter：(回车找到下列子菜单)Mb.Trm =”1” Mosbus RTU模式Mb.Adr=1 Modbus地址可以设定1~247Mb.Dir =“1”（或L Word First）时是32位数据字节传输顺序2143，=”0” 4321 3）上位机调试软件为MODBUS POLL/MODSCAN/串口调试工具。

方式之二（用EK的RS232通讯）1）9VDC给EK供电（Vext，gnd）；2）EK用RS232连接（注意RS232通讯距离理想状态15米以下，实际更短得多）；连接方式如下：EK端子：T- R- GNDRS232端子：RXD TXD GNDEK表头通讯设置：(按左右键找到md.s2)通讯模式：MD.S2=“13”modbus数据格式：DF.S2=“2”（8N1）波特率：BD.S2=“9600”通讯类型：TYP.S2=“1”（RS232方式）Modbus Parameter：(回车找到下列子菜单)Mb.Trm =”1” Mosbus RTU模式Mb.Adr=”1” Modbus地址可以设定1~247Mb.Dir =“1”（或L Word First）时是32位数据字节传输顺序2143，=”0” 4321 3）上位机调试软件为MODBUS POLL/MODSCAN/串口调试工具。

ELSTER流量计上海秋腾贸易有限公司特价供应Elster流量计Elster涡轮流量计Elster自动抄表系统Elster负荷控制系统Elster—全球计量解决方案的领先者。

长久以来，Elster取得的成功来自于Elster传承的理念—品质和创新。

伴随着运用现代信息技术和无线通讯技术的第三代计量产品的推出，Elster 正迈入计量领域一个新的时代。

Elster在技术和人力资源方面的投入将会更好地帮助客户减少运营成本，提升服务能力以及增加营业收入。

这样一来，Elster将更好地为客户改善能源，特别是稀缺资源的消耗管理。

产品介绍：Elster流量计Elster涡轮流量计Elster自动抄表系统Elster负荷控制系统常用型号：AKT 25R50B DN25 PN5RP-INNENGEWINDE 3152274DG50V-3 2.5-50BARDG150V-3 30-150BARDG50B-3S 84447240TZI5-15/20WIFW15-TAD11-25A-02C-AC220V/Z21H9KB180VGP 25RO1W6 85296300VAS 240R/NW 88000024VGP 15R02W6 85294101VG 8R05T6 85231010VAS120R/LW 230VACVR40R01NT33D 220VAC/50HZUVS10D0G1VAS350R/NWSS（with position indicator and visuall indicator)DG150V-3(84447500)DG150H-3(84447640)GT50-60H20GFK100F40-3 DN100。

一、 elster 涡轮流量计的工作原理概述elster 涡轮流量计是一种常用的流量测量仪器，其工作原理是通过涡轮转子受流体冲击力的作用而转动，并根据转动的频率来测量流体的流速和流量。

涡轮流量计具有测量精度高、稳定可靠等优点，被广泛应用于各种工业领域，如化工、水利、石油等。

二、 elster 涡轮流量计的结构组成elster 涡轮流量计主要由外壳、转子、传感器、显示仪表等部件组成。

其中，外壳是用于容纳流体的管道，转子则安装在管道内部，通过受到流体冲击而转动，传感器用于测量转子的转速，显示仪表则用于显示流体的流速和流量。

三、 elster 涡轮流量计的工作原理详解1. 流体的冲击作用：当流体通过涡轮流量计时，流体会对转子施加冲击力，从而使转子产生旋转运动。

2. 转子的转动：转子受到流体的冲击力而转动，其转速与流体的流速成正比。

流速越大，转子的转速也越快，反之亦然。

3. 传感器的测量：传感器用于测量转子的转速，并将转速信号转化为电信号传输到显示仪表。

4. 流速和流量的计算：根据转子的转速，可以计算出流体的流速和流量。

流速和流量的计算公式分别为：V = πrN，Q = AV，其中V表示流速，Q表示流量，r表示转子的半径，N表示转子的转速，A表示管道的截面积。

四、 elster 涡轮流量计的优点1. 测量精度高：elster 涡轮流量计具有高精度的流量测量能力，可以准确测量各种流体的流速和流量。

2. 反应速度快：由于涡轮转子的转速与流体的流速成正比，因此可以快速响应流体流速的变化。

3. 稳定可靠：elster 涡轮流量计的结构简单，运行稳定可靠，可以长期在恶劣的工作环境下使用。

4. 适用范围广：elster 涡轮流量计可以测量各种液体和气体的流速和流量，适用范围广泛。

五、 elster 涡轮流量计的应用领域elster 涡轮流量计适用于化工、石油、水利、环保等领域，在这些领域中被广泛应用于流体的流速和流量的测量。

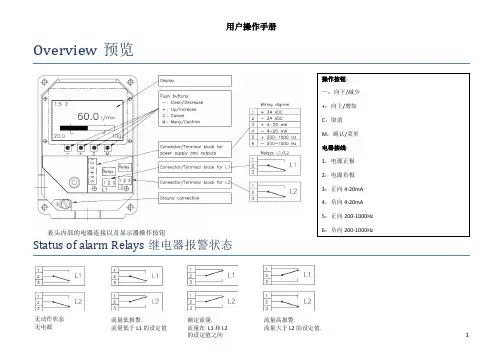

Overview 预览表头内部的电器连接以及显示器操作按钮Status of alarm Relays 继电器报警状态无动作状态 无电源流量低报警.流量低于 L1 的设定值额定流量.流量在 L1 和 L2 流量高报警.流量大于 L2 的设定值.操作按钮： —：向下/减少 +：向上/增加 C ：取消 M ：确认/菜单 电器接线： 1：电源正极 2：电源负极 3：正向4-20mA 4：负向4-20mA5：正向200-1000Hz 6：负向200-1000HzDisplay 显示实际流量比零点流量低报警 (动作)流量单位流量范围. 最小值和最大值实际流量 流量进度条, 指示流量量程的百分数L1低位报警值L2高位报警值当连接供电电源时，显示器的背光灯亮起。

“Low flow 低流量” 和 “L1” 将会不停的闪烁。

流量值在设定的流量范围之内，显示器上将会不断地显示相应的流量值。

在低于最小流量 Q min 的2% 和高于最大流量 Q max 的2%时, 显示的流量数值将会闪烁，然后显示器的读数返回到 “Low flow ”低流量 或 “High flow ”高流量。

Configuration of Display显示器的配置若要修改显示器中的选项,，持续2秒钟，按按钮“M”，进入“M ain menu”主菜单界面。

.注意!除了报警点和模拟信号内容的修改会影响仪表的功能，其他选项的变更只是修改所显示的信息。

当离开菜单界面时，所有修改后的信息将会保存在E2-memory中。

Language语言通过按钮 + 或–可上下浏览菜单选项。

当选项是突出（黑色）时，说明此选项参数是可以修改的。

按“M”按钮修改“语言设置”；向右，按“+”或“-”选择需要的语言。

可选语言为：英语、法语、德语、瑞典语、西班牙语和汉语。

按“M”确认所选语言若要离开菜单界面，向下选择“Return”返回并按“M”,界面将返回到上一步菜单，。

使用“C”按钮，界面将返回到显示操作状态中。

超声波流量计(ELSTER)简介: 公司隶属于德国十大财团之一的ELSTER集团，是世界上最大的天然气计量产品和燃气控制设备供应商，它拥有60多家公司，工厂遍布世界22个国家，集团的核心业务是气体计量、控制和气体应用产品。

集团拥有雇员3600人，年销售额约为115亿欧元。

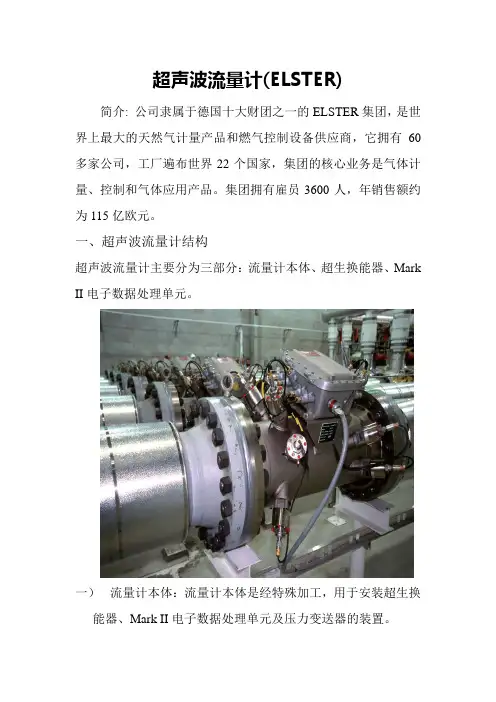

一、超声波流量计结构超声波流量计主要分为三部分：流量计本体、超生换能器、Mark II电子数据处理单元。

一）流量计本体：流量计本体是经特殊加工，用于安装超生换能器、Mark II电子数据处理单元及压力变送器的装置。

二）超生换能器：超生换能器是把声能转换成电信号和反过来把电信号转换成声能的元件。

三）Mark II变送器主要电子部件有三块板：DFI板、电源、CPU板。

二、超声波流量计的工作原理传播时间差法：气体超声波流量计是通过测量高频声脉冲传播时间得出气体流量的速度式流量计，让声脉冲在管道内向顺流和逆流斜线方向传播，分别测量它们的传播时间，其传播时间差与气体的轴向平均流速有关，从而使用数学计算技术计算出在作条件下通过气体超声波流量计的轴向平均流速和流量。

超声波流量计的流量、声速、时间推到一）任意一对传感器的时间推到二）任意一对声速和流量速度的推到三、流量计的安装1）在安装之前，应当检查超声流量计以确信没有由运输引起的损坏以及所有附件（如换能器、变送器）完整无缺。

2）流量计应水平安装，其他安装方式须咨询制造厂。

流量计之间要留有足够的检修空间。

3）单向计量时，气流与流量计正方向一致。

4）流量计的安装尽可能避开振动环境、尤其是可引起信号处理单元、超声换能器等部件发生共振的环境。

5）避免较强的电磁干扰。

6）紧邻流量计的上、下游须安装一定长度的直管段，上游10D，下游5D。

7）上下游直管段内径与流量计内经之差小于流量计内径的1％，其绝对值应小于5mm。

8）与流量计连接的法兰，不得出现台阶及垫片突入影响气流。

9）温度计应安装在流量计下游3-5D范围内，温度传感器插入深度不小于75mm 。

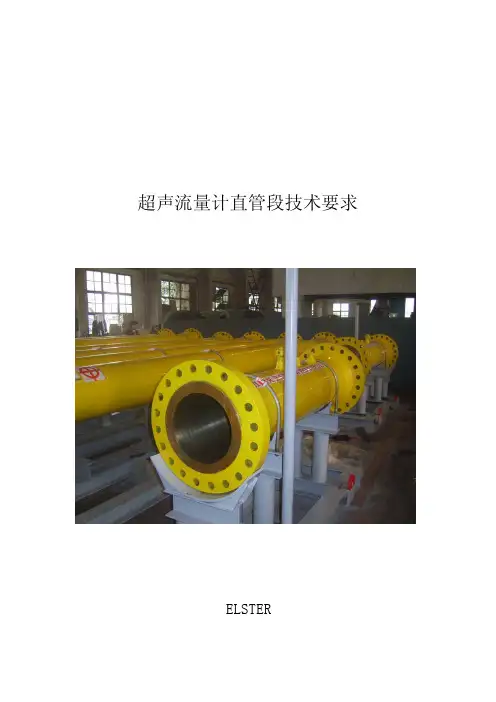

超声流量计直管段技术要求ELSTER1、 直管段材质：1.1 根据超声波流量计直管段技术规格书的要求，选用直管段法兰和管子的材质（16Mn 的最低工作温度为-20℃，20#的最低工作温度为 0℃,其它低温 工况按低温材料选用）。

因为铁素体材料在低于某一转变温度且具有相当的应 力水平和存在足够尖锐的缺口（缺陷）时，可能导致低应力脆性破断，最终 发生事故；1.2 法兰及配对法兰材质根据使用条件及相关标准选用相应级别的锻件，配对法兰应考虑与用户工艺管线钢管的可焊性能。

管子选用无缝钢管。

1.3 采购的原材料进厂后进行 100%的复验，化学成份分析，机械性能及冲击(或低温冲击)复验，复验合格后才能使用。

2、 直管段的加工：2.1 直管段按 AGA №3《天然气流体计量同心角孔板流量体计量》或其等同的标准要求进行加工制造，检验、验收；2.2 法兰根据锻件级别进行相应的无损检测,法兰和管子焊接完成后，对焊缝进行 100%X 射线无损检测，按 JB4730-2005Ⅱ级验收；2.3 无损检测合格后，直管段在热处理炉中进行 600～640℃的整体热处理，根据管子壁厚来确定保温时间，随炉降至≤300℃后空冷；2.4 直管段热处理后在专用深孔加工设备上精加工直管段内孔，精加工法兰密封面及管子外圆。

2.5 精加工合格的直管段必须符合 AGA №3 和 AGA №9 的有关规定。

外表面的表面粗糙度优于 Ra=6.3μm，内孔的表面粗糙度优于 Ra=3.2μm，并保证 两端法兰平行，螺栓孔同轴度≤φ1,法兰端面垂直轴心线的垂直度 0.05mm，内孔的尺寸公差为±0.1 mm，直线度及圆度达 GB/T1184 中的 D 级要求。

3、 直管段压力试验：3.1 机加工合格后，进行 1.5P Mpa 水压强度试验，保压 30min 无压降；3.2 水压强度试验合格后，进行 1.0P Mpa 气密性试验，保压 30min 无压降。

elster（埃尔斯特）流量计EK系列通信方案elster(埃尔斯特)流量计EK系列通信方案EK260、EK230通讯调试方式之一（用EK四线制RS485通讯）1）24VDC给GS8094-EX安全栅(3+,4-)供电,安全栅输出9VDC 给EK供电（Vext，gnd）；2）EK用四线制方式与安全栅相连接连接方式如下：EK端子R+ R- T+ T-安全栅端子T+ T- R+ R-EK表头通讯设置：(按左右键找到md.s2)通讯模式：MD.S2=“13”modbus数据格式：DF.S2=“2”（8N1）波特率：BD.S2=“9600”通讯类型：TYP.S2=“2”（RS485方式）Modbus Parameter：(回车找到下列子菜单)Mb.Trm =”1” Mosbus RTU模式Mb.Adr=1 Modbus地址可以设定1~247Mb.Dir =“1”（或L Word First）时是32位数据字节传输顺序2143，=”0” 4321 3）上位机调试软件为MODBUS POLL/MODSCAN/串口调试工具。

方式之二（用EK的RS232通讯）1）9VDC给EK供电（Vext，gnd）；2）EK用RS232连接（注意RS232通讯距离理想状态15米以下，实际更短得多）；连接方式如下：EK端子：T- R- GNDRS232端子：RXD TXD GNDEK表头通讯设置：(按左右键找到md.s2)通讯模式：MD.S2=“13”modbus数据格式：DF.S2=“2”（8N1）波特率：BD.S2=“9600”通讯类型：TYP.S2=“1”（RS232方式）Modbus Parameter：(回车找到下列子菜单)Mb.Trm =”1” Mosbus RTU模式Mb.Adr=”1” Modbus地址可以设定1~247Mb.Dir =“1”（或L Word First）时是32位数据字节传输顺序2143，=”0” 4321 3）上位机调试软件为MODBUS POLL/MODSCAN/串口调试工具。
