消防疏散示意图消防疏散示意图是一种用于指导人们在火灾等紧急情况下安全疏散的图示。
它是建筑物消防安全设计中重要的一环，能够帮助人们快速了解建筑物内部的疏散通道、安全出口和避难场所等关键信息，从而有效提高人员疏散的效率和安全性。
一、示意图的设计要素1. 建筑物平面图：示意图应基于建筑物平面图进行设计，准确反映建筑物的布局和结构。
2. 疏散通道：示意图中应清晰标注主要疏散通道的位置和路径，包括楼梯、走廊、门厅等。
3. 安全出口：示意图中应明确标注安全出口的位置和数量，包括紧急出口、消防门等。
4. 避难场所：示意图中应标注避难场所的位置，如安全楼梯间、避难层等。
5. 消防设施：示意图中应标注消防设施的位置，如灭火器、消防栓等。
二、示意图的制作步骤1. 收集建筑物信息：收集建筑物的平面图、结构图和消防设施等相关信息。
2. 绘制示意图底图：根据建筑物平面图，使用绘图软件或手绘方式绘制示意图的底图。
3. 标注疏散通道：在底图上标注主要疏散通道的位置和路径，使用符号或文字进行标注。
4. 标注安全出口：在底图上标注安全出口的位置和数量，使用符号或文字进行标注。
5. 标注避难场所：在底图上标注避难场所的位置，使用符号或文字进行标注。
6. 标注消防设施：在底图上标注消防设施的位置，使用符号或文字进行标注。
7. 完善示意图：检查示意图的准确性和完整性，确保所有关键信息都被正确标注。
8. 输出示意图：将示意图输出为图片或打印出来，以便在建筑物内进行布置和展示。
三、示意图的使用与维护1. 布置展示：将示意图张贴在建筑物内明显位置，确保人们能够方便地查看和理解。
2. 培训教育：在员工培训和消防演习中使用示意图，提醒人们熟悉疏散路线和安全出口的位置。
3. 定期检查：定期检查示意图的准确性和完整性，如有变动及时更新示意图。
4. 提醒标识：在示意图上添加提醒标识，如“紧急出口”、“避难场所”等，帮助人们快速定位关键信息。
5. 备份保存：将示意图进行备份保存，以防止丢失或损坏。
消防疏散示意图消防疏散示意图是指在发生火灾等紧急情况时，为了保障人员的安全，制作一张图纸，清晰地标示出建筑物内的疏散通道、安全出口、灭火器位置等重要信息，以便人员能够迅速、有序地疏散逃生。
以下是消防疏散示意图的标准格式及相关要求。
1. 图纸尺寸和比例：消防疏散示意图应采用适当的图纸尺寸，常见的尺寸包括A4、A3、A2等。
图纸比例通常为1:100或1:200，以便清晰地显示建筑物的平面布局和细节。
2. 建筑物平面图：在示意图的中心位置，应绘制建筑物的平面图。
平面图应包括建筑物的主要结构、楼层、房间、门窗等信息，以便人员能够准确识别各个区域和位置。
3. 疏散通道和安全出口：在平面图上，用清晰的箭头标示出主要的疏散通道和安全出口。
箭头应指示出正确的疏散方向，并标注出距离和出口名称。
同时，疏散通道和安全出口的宽度也应在图上标注清楚。
4. 紧急疏散路线：除了主要的疏散通道和安全出口外，示意图上还应标示出紧急疏散路线。
这些路线通常是备用的，用于在主要通道被堵塞时的紧急情况下使用。
紧急疏散路线应与主要通道相连，并用不同的颜色或线型进行区分。
5. 灭火器和消防设备位置：示意图上应清晰标注出灭火器和消防设备的位置。
这些设备通常位于疏散通道附近或易于人员接近的位置。
标注时应明确设备的类型、数量和具体位置，以便人员在需要时能够快速找到并使用。
6. 安全集合点：示意图上应标注出建筑物外的安全集合点。
安全集合点应远离建筑物，通常位于开阔的区域，以便人员在疏散后能够安全聚集，并方便救援人员进行统一指挥和救助。
7. 标示和文字说明：示意图上的标示和文字说明应清晰易懂。
使用简洁的图标标示各个要素，并配以简明扼要的文字说明，以便人员能够快速理解和识别。
8. 定期更新：消防疏散示意图应定期进行更新，以确保其与实际情况的一致性。
例如，当建筑物结构发生变化、疏散通道发生调整或者新增灭火器和消防设备时，示意图应及时更新。
总结：消防疏散示意图是一份非常重要的文档，它能够为人们提供在紧急情况下的疏散逃生指引。
疏散平面图设计要求及标准一、设计要求1、疏散平面图应按照国家有关规范和标准进行设计，包括疏散路线、出口、安全出口、消防设施、应急照明、疏散指示标志等要素。
2、疏散平面图应结合建筑物的实际情况进行设计，不仅要满足规范要求，还要考虑实际情况，如建筑物的结构、功能布局、人员流动等。
3、疏散平面图应清晰明了，标注明确，方便人员识别和记忆，以便在紧急情况下能够迅速找到安全出口和疏散路线。
4、疏散平面图应定期进行维护和更新，以保持其准确性和有效性。
二、设计标准1、符合国家有关疏散设计的规范和标准，如《建筑设计防火规范》、《高层民用建筑设计防火规范》等。
2、保证疏散路线的安全、顺畅、快捷，确保人员能够迅速到达安全地点。
3、合理设置安全出口和疏散指示标志，确保人员能够及时找到出口和指示标志。
4、保证应急照明和疏散指示系统的可靠性和有效性，确保在紧急情况下能够正常工作。
5、结合建筑物的实际情况进行设计，考虑各种因素，如建筑物的结构、功能布局、人员流动等。
6、定期进行维护和更新，以保持其准确性和有效性。
汽车设计中的安全要求及ISO26262标准汽车设计中的安全要求与ISO标准随着汽车行业的快速发展，汽车设计和安全要求成为了越来越重要的议题。
汽车设计师需要在满足车辆性能和美观的充分考虑车辆的安全性。
为了规范汽车安全设计，国际标准化组织（ISO）制定了ISO标准。
本文将介绍汽车设计中重要的安全要求以及ISO标准的内涵和意义。
ISO标准概述ISO标准全称为“道路车辆功能安全”，旨在提高汽车电子系统的安全性，防止或减少由于电气故障导致的不安全状况。
该标准于2005年首次发布，2018年进行了修订，为汽车行业提供了一套完整的电子系统安全设计指南。
ISO标准的制定背景随着汽车科技的不断发展，汽车电子系统日益复杂，传统的汽车安全设计已无法满足现代汽车的安全需求。
此外，电气故障导致的汽车事故也呈现上升趋势，因此制定ISO标准势在必行。

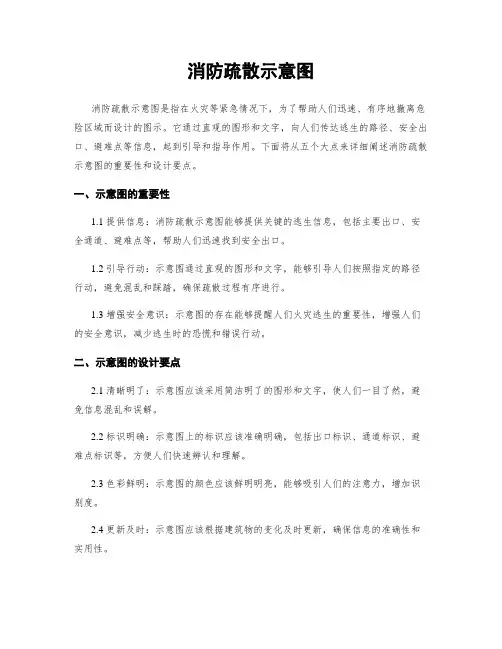

消防疏散示意图消防疏散示意图是指在火灾等紧急情况下，为了帮助人们迅速、有序地撤离危险区域而设计的图示。
它通过直观的图形和文字，向人们传达逃生的路径、安全出口、避难点等信息，起到引导和指导作用。
下面将从五个大点来详细阐述消防疏散示意图的重要性和设计要点。
一、示意图的重要性1.1 提供信息：消防疏散示意图能够提供关键的逃生信息，包括主要出口、安全通道、避难点等，帮助人们迅速找到安全出口。
1.2 引导行动：示意图通过直观的图形和文字，能够引导人们按照指定的路径行动，避免混乱和踩踏，确保疏散过程有序进行。
1.3 增强安全意识：示意图的存在能够提醒人们火灾逃生的重要性，增强人们的安全意识，减少逃生时的恐慌和错误行动。
二、示意图的设计要点2.1 清晰明了：示意图应该采用简洁明了的图形和文字，使人们一目了然，避免信息混乱和误解。
2.2 标识明确：示意图上的标识应该准确明确，包括出口标识、通道标识、避难点标识等，方便人们快速辨认和理解。
2.3 色彩鲜明：示意图的颜色应该鲜明明亮，能够吸引人们的注意力，增加识别度。
2.4 更新及时：示意图应该根据建筑物的变化及时更新，确保信息的准确性和实用性。
2.5 多样化形式：示意图可以采用不同的形式，如平面图、立体图、电子显示屏等，以适应不同场所和需求。
三、示意图的内容要点3.1 主要出口：示意图应该清楚标注主要出口的位置和方向，帮助人们快速找到最近的安全出口。
3.2 安全通道：示意图应该指示安全通道的路径和长度，避免人们走入死胡同或无法通行的区域。
3.3 避难点：示意图应该标明避难点的位置和特点，让人们知道在火灾逃生过程中可以前往哪些地方避险。
3.4 紧急设备：示意图可以包括紧急设备的位置和使用方法，如灭火器、喷淋系统等，帮助人们在逃生过程中采取必要的措施。
3.5 疏散路线：示意图应该明确标注疏散路线的路径和方向，包括楼梯、电梯、斜坡等，确保人们能够快速、安全地离开危险区域。

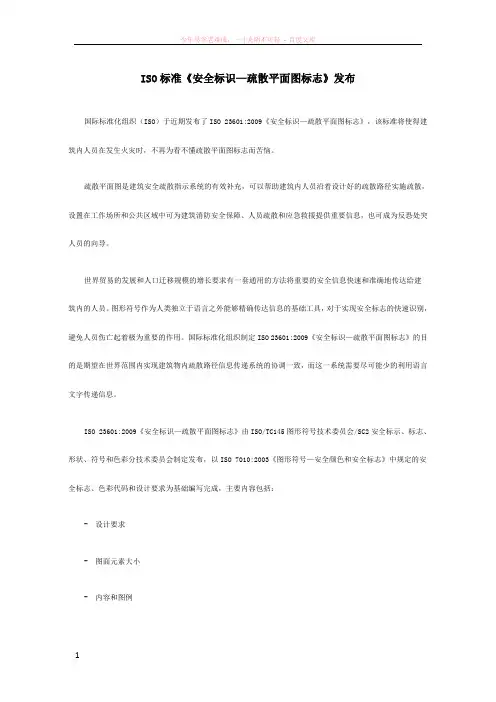

ISO标准《安全标识—疏散平面图标志》发布国际标准化组织（ISO）于近期发布了ISO 23601:2009《安全标识—疏散平面图标志》，该标准将使得建筑内人员在发生火灾时，不再为看不懂疏散平面图标志而苦恼。
疏散平面图是建筑安全疏散指示系统的有效补充，可以帮助建筑内人员沿着设计好的疏散路径实施疏散，设置在工作场所和公共区域中可为建筑消防安全保障、人员疏散和应急救援提供重要信息，也可成为反恐处突人员的向导。
世界贸易的发展和人口迁移规模的增长要求有一套通用的方法将重要的安全信息快速和准确地传达给建筑内的人员。
图形符号作为人类独立于语言之外能够精确传达信息的基础工具，对于实现安全标志的快速识别，避免人员伤亡起着极为重要的作用。
国际标准化组织制定ISO 23601:2009《安全标识—疏散平面图标志》的目的是期望在世界范围内实现建筑物内疏散路径信息传递系统的协调一致，而这一系统需要尽可能少的利用语言文字传递信息。
ISO 23601:2009《安全标识—疏散平面图标志》由ISO/TC145图形符号技术委员会/SC2安全标示、标志、形状、符号和色彩分技术委员会制定发布，以ISO 7010:2003《图形符号—安全颜色和安全标志》中规定的安全标志、色彩代码和设计要求为基础编写完成，主要内容包括：- 设计要求- 图面元素大小- 内容和图例- 材质- 安装和位置- 检查和修订ISO 23601:2009《安全标识—疏散平面图标志》确定了疏散平面图的设计原则，建立了一套图形表示方法，用以表达观察者所在位置与通往紧急出口的疏散路径之间的关系。
ISO 23601:2009的发布将提高建筑内人员对疏散平面图的认知水平，避免在发生紧急情况时出现混乱，从而减小人员疏散所产生的安全风险。
家庭火灾逃生疏散路线发生火灾该如何逃生?有的家庭建筑结构比较复杂，在制定火灾逃生路线时较难。
下面为您整理家庭防火小知识—家庭火灾逃生疏散路线。
首先要清楚分析家庭建筑出入口，对家庭火灾逃生疏散路线有整体的把握。
第一步：画一幅你家的平面图。
如果你的房子超过1层，记得每层都画平面图。
第二步：标出所有可能的逃生出口。
要把所有房门、窗户、楼梯都标注在图上，这样能让你和家人对紧急情况下的逃生路线一目了然。
同时标注房屋附近的疏散楼梯。
第三步：尽量为每个房间画出两条逃生路线。
家里每个房间要设计两条不同的逃生路线：第一条可经房门出去，通向阳台、楼梯等安全疏散通道;第二条路线，若房门被大火和浓烟封堵，可从窗户出去。
要确保家里的窗户能自如开启，并且每个人都清楚逃生路线。
如果楼层在三层及还要常备火灾逃生绳、火灾逃生面具等专业火灾逃生工具。
第四步：重点关注火灾发生时家里其他需要帮助的成员。
制订家庭火灾逃生计划，要提前考虑到紧急情况下家里需要帮助的小朋友、老年人、残疾人。
第五步：在户外确定一个会合点。
在你的住家外面确定一个家里人都知道的逃生会合点。
若火灾发生，家庭成员直接到会合地点集中。
第六步：在户外打电话报警。
不要浪费宝贵的逃生时间在家里打电话报警，一旦安全逃生，就用手机或公用电话报警。
第七步：记得要演练家里的火灾逃生计划。
家庭成员要熟悉家庭火灾逃生疏散路线和一些基本的家庭防火小知识，最好试着从每个房间徒步走向逃生出口，以确定所有逃生出口是否可以正常使用。
家里最好每年做1—2次这样的演练，一旦火灾发生，家庭成员就能在烟、火封堵逃生路线前准确、快速疏散逃生。
以上是由为您整理，希望为您提供一些帮助。
消防疏散示意图消防疏散示意图是指在火灾等突发事件发生时，为了保障人员的安全，制作一份清晰明了的示意图，指示人员如何迅速、有序地疏散到安全区域。
下面将详细介绍消防疏散示意图的标准格式和要求。
一、消防疏散示意图的标准格式1. 示意图尺寸：示意图的尺寸应根据建筑物的实际情况进行调整，一般建议使用A3或A4纸张大小。
2. 建筑平面图：示意图应包含建筑物的平面图，清晰标注出建筑物的各个楼层、房间和出口等重要信息。
3. 疏散路线：示意图中应清晰标注出主要疏散通道和紧急出口的位置，并用箭头指示疏散方向。
疏散通道应尽量避开火灾源，确保人员的安全。
4. 安全集合点：示意图中应标注出安全集合点的位置，以便人员疏散到达后能够迅速聚集在安全区域等待救援。
5. 灭火设备和报警器：示意图中应标注出灭火器、灭火栓和火灾报警器等消防设备的位置，以便人员在紧急情况下能够迅速找到并使用。
6. 标识和文字说明：示意图中应使用明显的标识和文字说明，如标注出疏散通道的编号、出口的标识等，方便人员理解和识别。
二、消防疏散示意图的要求1. 清晰明了：示意图应具备清晰明了的特点，人员一目了然即可知道如何疏散到达安全区域。
2. 简洁规范：示意图应尽量简洁，避免过多的装饰和复杂的图形，以免造成混淆和困惑。
3. 精确准确：示意图应准确反映建筑物的实际情况，疏散通道和出口的位置应精确标注，确保人员能够迅速找到。
4. 定期更新：示意图应根据建筑物的实际情况进行定期更新，确保示意图的准确性和有效性。
5. 易于理解：示意图中的标识和文字说明应简明扼要，易于人员理解和识别，避免出现歧义和误解。
三、示意图编制的相关数据和内容1. 建筑物平面图：示意图中应标注出建筑物的平面图，包括楼层、房间和出口等重要信息。
2. 疏散通道和出口：示意图中应清晰标注出主要疏散通道和紧急出口的位置，用箭头指示疏散方向。
3. 安全集合点：示意图中应标注出安全集合点的位置，以便人员疏散到达后能够迅速聚集在安全区域等待救援。
关于应急逃生示意图制作张贴等提示各校园：关于应急逃生示意图的制作规范，经咨询消防等部门，现提示如下：一、示意图应包含楼层平面图、您所在的位置、逃生线路、安全出口（或楼梯）、消防设备所在位置、安全提示语等要素，用不同颜色区分。
幼儿园及小学低段学生建议使用卡通形象提示。
二、示意图应简洁醒目，避免使用建筑设计图等过于繁琐的图片。
三、一般情况下，除楼层结构比较复杂（如江北外国语学校等）校园外，一楼不需要逃生示意图，应张贴部位为二楼及以上楼层（每层均需要），张贴位置为每条楼道两侧（人员难以直接看到楼道位置），不要张贴在楼道位置。
如通道较多，应在每条通道张贴。
四、示意图张贴指示逃生路线应与实际逃生路线一致。
一般情况下，图片制作公司会根据上北下南制作示意图；如果张贴位置在北面，与实际方向一致；如果张贴在东、南、西三个位置，就会与实际方向不一致。
需要各校园在制作时考虑，做到示意图位置与实际逃生方向一致。
五、示意图大小、尺寸无统一规定。
另外提示三点：1.“消防安全三提示”应张贴于校园主体建筑入口醒目位置，如教学区一楼大厅、一楼楼梯口等，二楼及以上楼层无需要。
2.在校园主体建筑大厅（一楼）或校园入口位置，建议张贴校园平面图（每层均需要），以便一旦发生紧急情况，消防等人员可以直接了解校园布局和结构。
3.消防器械箱（包括灭火栓、灭火器）应在外部醒目位置张贴相关使用图示。
发上几张示例图片，供各校园参考。
附：杭州市第一人民医院消防疏散图（缺灭火器材位置）某高中实验楼疏散逃生示意图（两侧厕所略显复杂）江北中心幼儿园消防安全三提示消火栓使用图示灭火器使用图示普教科2017.12.13。
消防疏散平面图装错原因分析
原因分析：
1、缺少直接指向安全出口及疏散门方向的疏散指示标志
根据规范要求：“安全出口和疏散门的正上方应采用‘安全出口’作为指示标志”、“沿疏散走道设置的灯光疏散指示标志，应设置在疏散走道及其转角处距地面高度1.0m以下的墙面上。
”而对于位于走道中间的安全出口或疏散门，如果只在其正上方设置“安全出口”指示标志，由于该标志设置在墙面上，平行于走道，不容易被直接观察到，不利于人们紧急状态的疏散，因此在疏散门正对的疏散走道上方，应吊设灯光疏散指示标志，吊顶时指示标志的上边缘离顶棚应≥0.25m，宜≥0.5m，疏散指示箭头直接指向安全出口或疏散门，与“安全出口”标志相互配合，增强安全疏散引导功能。
2、疏散指示标志灯的尺寸不符合要求
在主要疏散走道的交叉口上方必须吊设，便于人员能够直观看到安全疏散方向及出口。
3、增设保持视觉连续的疏散指示标志的间距问题
增设的疏散指示标志应与疏散指示系统相互配合，确保火灾情况下人员的顺利疏散。
4、“安全出口”标志灯设置常见问题
①建筑物的首层“安全出口”标志灯设置错误。
当疏散楼梯间在首层未设置直通室外的安全出口时，楼上及地下室疏散人员要经一楼的前室、走道从安全出口向室外疏散，“安全出口”标志灯安装位置
与其他楼层相反。
②主楼和裙楼之间通道的“安全出口”标志灯设置错误。
高层建筑的主楼与裙楼分隔处的防火门通常是向主楼一侧开启，所以“安全出口”标志灯应设置在裙楼一侧。
③将自动扶梯作为疏散出口对待，错误地出口标志灯、疏散标志灯均指向自动扶梯。
消防疏散示意图消防疏散示意图是指在发生火灾等紧急情况时，为了保障人员安全，必须制定合理的疏散计划并绘制示意图，以便人员能够迅速、有序地疏散到安全区域。
下面是一个关于消防疏散示意图的标准格式文本。
一、示意图的制作目的和背景消防疏散示意图的制作目的是为了提供清晰明确的疏散指引，帮助人员在紧急情况下快速疏散到安全区域。
该示意图适用于各类建筑物，包括商业建筑、办公楼、学校、医院等。
示意图的制作应遵循相关的消防法规和标准，确保示意图的准确性和可读性。
二、示意图的制作要求1. 示意图应具备清晰明确的标识和指示，能够清楚地显示建筑物的布局、疏散通道、安全出口、避难点等关键信息。
2. 示意图应使用易于理解的图形符号，包括箭头、人物图标、建筑物轮廓等，以方便人员快速识别和理解。
3. 示意图应标注建筑物的名称、楼层信息以及各个区域的功能和用途，以便人员在疏散过程中能够准确判断位置和方向。
4. 示意图应标注疏散通道的宽度、长度和通行能力等关键参数，确保通道能够容纳足够多的人员疏散。
5. 示意图应标注安全出口的位置、数量和类型，包括紧急出口、楼梯、消防通道等，以便人员能够快速找到最近的安全出口。
6. 示意图应标注避难点的位置和容纳人数，确保避难点能够提供足够的空间和资源，保障人员的安全和生活需求。
7. 示意图应标注灭火设备和消防器材的位置和使用方法，以便人员能够在需要时正确使用灭火器材。
8. 示意图应定期检查和更新，确保信息的准确性和时效性。
三、示意图的制作步骤1. 收集建筑物的平面图和相关信息，包括楼层布局、出口位置、消防设施等。
2. 根据收集到的信息，绘制建筑物的平面示意图，包括各个区域的划分、通道的标注等。
3. 根据平面示意图，标注建筑物的名称、楼层信息、功能区域等。
4. 标注疏散通道的宽度、长度和通行能力，确保通道能够容纳足够多的人员疏散。
5. 标注安全出口的位置、数量和类型，包括紧急出口、楼梯、消防通道等。
6. 标注避难点的位置和容纳人数，确保避难点能够提供足够的空间和资源。
