压力表常见的故障及分析1. 读数错误有时候，压力表显示的读数可能不准确。
这可能是由于以下原因引起的：1.1. 机械结构问题压力表的机械结构包含一些关键组件，例如弹性元件、指针、扫描机构和表盘。
如果这些组件出现问题，就可能导致读数错误。
例如，弹性元件可能会变形或断裂，指针可能会偏离正常位置，扫描机构可能会卡死或损坏。
1.2. 液压系统问题液压系统的问题也可能会引起压力表读数错误。
例如，管路可能会堵塞或泄漏，压力传感器可能会失灵，或者压力表连接处可能会松动或损坏。
2. 止动器失效止动器是保护压力表的重要组件之一。
当压力超过压力表额定范围时，止动器应该会阻止指针进一步上升。
如果止动器失效，指针可能会破坏表盘或引发更严重的事故。
3. 指针不灵敏指针不灵敏是指针在读数时反应迟钝或移动缓慢。
这可能是由于以下原因引起的：3.1. 摩擦力过大指针和表盘之间的摩擦力过大可能会导致指针不灵敏。
这可能是由于污染、机械故障或磨损造成的。
3.2. 质量问题指针的质量可能也是导致指针不灵敏的原因。
指针可能太重或太轻，或者平衡不正确。
4. 压力表响声压力表响声通常是由压力表内部气泡引起的。
这可能是由于气泡形成在连接处或其他不适当的位置，也可能是由于振动或外部冲击引起的。
设备震动、气泵、球阀、液压锤和气爆设备等问题都可能会导致压力表发出响声。
总结因此，当压力表出现上述问题时，我们应该及时进行维修或更换。
不仅可以保证压力表的准确性，也可以保障生产安全。

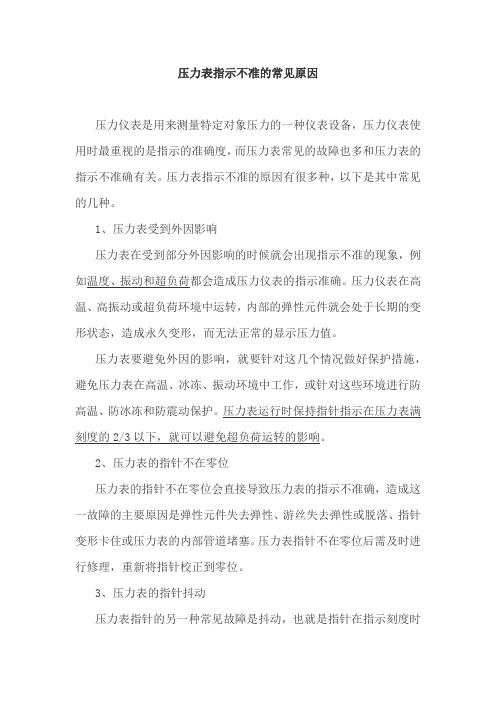

压力表指示不准的常见原因压力仪表是用来测量特定对象压力的一种仪表设备，压力仪表使用时最重视的是指示的准确度，而压力表常见的故障也多和压力表的指示不准确有关。
压力表指示不准的原因有很多种，以下是其中常见的几种。
1、压力表受到外因影响压力表在受到部分外因影响的时候就会出现指示不准的现象，例如温度、振动和超负荷都会造成压力仪表的指示准确。
压力仪表在高温、高振动或超负荷环境中运转，内部的弹性元件就会处于长期的变形状态，造成永久变形，而无法正常的显示压力值。
压力表要避免外因的影响，就要针对这几个情况做好保护措施，避免压力表在高温、冰冻、振动环境中工作，或针对这些环境进行防高温、防冰冻和防震动保护。
压力表运行时保持指针指示在压力表满刻度的2/3以下，就可以避免超负荷运转的影响。
2、压力表的指针不在零位压力表的指针不在零位会直接导致压力表的指示不准确，造成这一故障的主要原因是弹性元件失去弹性、游丝失去弹性或脱落、指针变形卡住或压力表的内部管道堵塞。
压力表指针不在零位后需及时进行修理，重新将指针校正到零位。
3、压力表的指针抖动压力表指针的另一种常见故障是抖动，也就是指针在指示刻度时无法正确的停止在某一刻度，而是不停的晃动。
压力表指针抖动的原因主要在于游丝的损坏、连杆或齿轮连接螺栓不活动、中心轴弯曲、管道堵塞等。
4、压力表的指针不动压力表的指针在某些情况下会停止不动，不随着压力的变化而改变，造成压力表测量无法进行。
压力表指针不动的原因是压力表的三通旋塞故障、压力表的管道堵塞、压力表的指针卡住或压力表的齿轮松动等。
压力仪表的安全使用压力仪表是工业生产系统中的情况监视者，对各种机械设备、生产流程中的压力起到了监视的作用，压力仪表的不正确使用会导致工业生产中存在巨大安全隐患，甚至会造成生产企业的安全事故，因此压力仪表的安全使用不可忽视。
压力仪表本身存在的危险性很低，特别是和其所监视的生产系统相比，其危险性几乎可忽略不计。
数显压力表常见故障处理方法
数显压力表常见的故障及其处理方法如下：
1. 指针故障：这类故障通常表现为指针的指示端处于零位止挡销之后，或者指示端出现变形。
前者是由于压力表的指针与刻度盘间距过大或者指针强度不够，当压力表出现剧烈振动时指针跳过止挡销，跳到止挡销之后并无法自行复位。
后者则是由于压力表的负载压力变化过大导致。
处理这类故障需要拆开压力表更换指针。
2. 压力表晃动：这种情况一般是由于压力表的固定螺丝松动，使用专业工具紧固安装螺丝即可。
3. 内部齿轮问题：压力表内齿轮脱牙，通常是由于扇形齿轮与齿轮轴的啮合齿数过少导致，需要拆开压力表更换齿轮，并调整好齿轮与齿轮轴的啮合齿数。
4. 指针指示端处于零位止挡销之后：这种故障是由于压力表的指针与刻度盘间距过大或者指针强度不够，当压力表出现剧烈振动时指针跳过止挡销，跳到止挡销之后并无法自行复位。
5. 工作一段时间后内部腔体被阻塞：这需要清理通道。
6. 精度问题：如果数值明显不准确，可能是传感器损坏，需要返厂维修。
如果精度改变，需要返厂重新校准。
7. 压力表出现故障：在运输过程和使用过程中，由于环境干扰、人为操作使用不当的原因，可能造成仪表不能正常工作和显示。
对于简单的故障用户可以自行排除，其他的故障需要返回到制造厂商进行维修。
请注意，以上建议仅供参考，如您无法解决相关问题，建议联系专业维修人员或厂家进行处理。
压力表维修手册一、引言压力表是一种常见的测量设备，用于监测和测量流体或气体的压力。
然而，在长时间的使用过程中，由于各种原因，压力表可能出现故障或误差。
本手册旨在提供一些常见的压力表故障排除方法和维修技巧，帮助用户解决问题并确保压力表的准确性和稳定性。
二、常见故障与排除方法1. 压力表读数不稳定可能原因：- 压力表受到机械振动或外部冲击；- 压力表零位调整不准确；- 压力表零位元件磨损导致不稳定。
排除方法：- 确保压力表安装稳固，远离机械振动源；- 对于可调零位的压力表，按照使用说明进行正确的零位调整；- 若零位元件损坏，应及时更换。
2. 压力表指针卡滞或不动可能原因：- 压力表内部积聚杂质；- 指针轴磨损导致不灵活。
排除方法：- 将压力表拆卸，清除内部杂质，并确保表内干净；- 若指针轴磨损，应更换新的指针轴。
3. 压力表漏气可能原因：- 压力表密封圈老化或损坏；- 压力表外壳破损。
排除方法：- 更换压力表密封圈；- 若外壳破损，应更换新的外壳。
4. 压力表读数误差较大可能原因：- 压力表使用时间过长，内部零件磨损；- 压力表指针或刻度盘损坏。
排除方法：- 定期检查和更换压力表内部零部件；- 若指针或刻度盘损坏，应更换新的指针或刻度盘。
三、维护与保养1. 定期校准为确保压力表的准确性，建议定期进行校准。
可以请专业机构进行校准，或者使用已校准的标准压力表进行对比校准。
2. 清洁与防尘定期清洁压力表，避免灰尘和污物进入压力表内部，影响其正常工作。
可以使用软布轻轻擦拭外壳，并采取合适的防护措施，如安装防尘罩。
3. 合理使用避免压力表受到过大的冲击和振动，注意避免过高的工作压力，以延长压力表的使用寿命。
四、安全注意事项1. 在维修或保养压力表之前，务必切断压力源，并确保系统内无压力。
2. 若需要更换压力表内部零部件，请使用与原压力表相匹配的零件，并请专业人士进行操作。
3. 在校准或调整压力表时，务必使用合适的工具，并遵循正确的操作方法，以避免损坏压力表。
压力表常见故障及调修方法压力表使用常见的故障有：(1)指针不动，当压力升高后，压力表指针不动。
其原因可能是：旋塞未开；旋塞、压力表连管或存水弯管堵塞；指针与中心轴松动或指针卡住。
(2)指针抖动，造成指针抖动的原因有：游丝损坏；旋塞或存水弯管通道局部被堵塞；中心轴两端弯曲，轴两端转动不同心。
(3)指针在无压时回不到零位，造成这种现象的原因是：弹簧弯管产生永久变形失去弹性；指针与中心轴松动，或指针卡住；旋塞、压力表连管或存水弯管的通道堵塞。
(4)指示不正确，超过允许误差，这主要是由于弹簧管因高温或过载而产生过量变形；齿轮磨损松动；游丝紊乱；旋塞泄漏等原因造成的。
压力表有下列情况之一时，应停止使用：(1)有限止钉的压力表，在无压力时，指针转动后不能回到限止钉处；无限止钉的压力表，在无压力时，指针距零位的数值超过压力表规定的允许误差；(2)表盘封面玻璃破碎或表盘刻度模糊不清；(3)封印损坏或超过校验有效期限；(4)表内弹簧管泄漏或压力表指针松动；(5)其他影响压力表准确指示的缺陷。
压力表常见故障及调修方法：1.压力去掉后，指针不能恢复到零点。
1)指针打弯或松动，可用镊子矫正，校验后敲紧。
2)游丝力矩不足，可脱开中心齿轮与扇形齿轮的啮合，反时针旋动中心齿轮轴以增大游丝反力矩。
3)传动齿轮有摩擦。
调整传动齿轮啮合间隙。
2.压力表指针有跳动或呆滞不转动现象。
1)指针与表面玻璃或刻度盘相碰有磨擦。
可矫正指针，加厚玻璃下面的垫圈或将指针轴孔绞大一些。
2)中心齿轮轴弯曲，轴径不同心，不吻合，可取下齿轮用木锤矫正敲直或以平口钳矫直；3)两齿轮啮合处有污物，可拆下两齿轮进行清洁。
4)连杆与扇形齿轮间的活动螺丝不活动或活动螺丝松脱，可用锉刀锉薄连杆厚度。
3.仅某一检定点超差1)在哪一刻度上发现超差，就停在哪一刻度上。
检查该刻度点上各零件配合情况，传动轴孔有否受阻；连杆是否灵活；齿牙啮合点有无损伤、异物等加以排除。
2)某点出现正误差时，常因齿牙啮合点有污物、毛刺；出现负误差时，多由于齿牙的形损或伤齿。

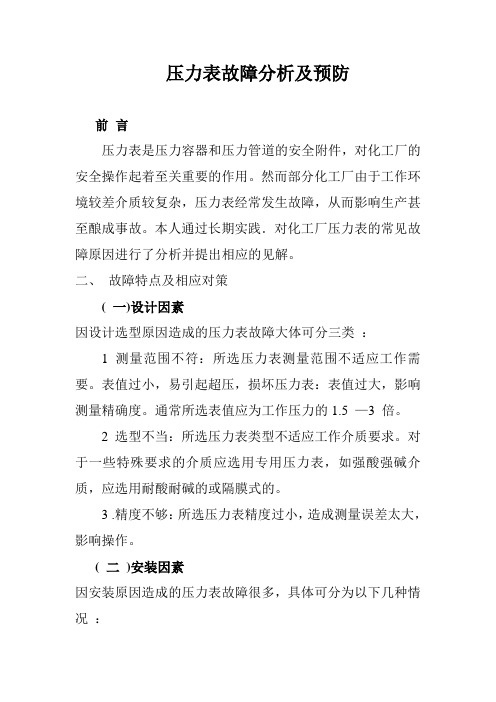

压力表故障分析及预防前言压力表是压力容器和压力管道的安全附件，对化工厂的安全操作起着至关重要的作用。
然而部分化工厂由于工作环境较差介质较复杂，压力表经常发生故障，从而影响生产甚至酿成事故。
本人通过长期实践．对化工厂压力表的常见故障原因进行了分析并提出相应的见解。
二、故障特点及相应对策( 一)设计因素因设计选型原因造成的压力表故障大体可分三类：1 测量范围不符：所选压力表测量范围不适应工作需要。
表值过小，易引起超压，损坏压力表：表值过大，影响测量精确度。
通常所选表值应为工作压力的1.5 —3 倍。
2 选型不当：所选压力表类型不适应工作介质要求。
对于一些特殊要求的介质应选用专用压力表，如强酸强碱介质，应选用耐酸耐碱的或隔膜式的。
3 .精度不够：所选压力表精度过小，造成测量误差太大，影响操作。
( 二)安装因素因安装原因造成的压力表故障很多，具体可分为以下几种情况：1。
外壳受力：盘装压力表或由于其他原因产生的仪表外壳受力，会造成压力表构件变形，影响仪表准确性。
建议尽量不要采用盘装安装方式并注意消除其他原因造成的仪表外壳受力。
2 ．振动：指主设备振动。
安装在离心泵、空压机等设备上的压力表，由于主设备振动，很容易造成压力表损坏。
可以采取加长导压管或把压力表固定在远离振源的地方的方法来减缓振动。
3 ．脉动中击：指被测介质存在脉冲特性测量压力的脉动成份会使压力表内部导压部分产生疲劳，造成测量精度降低，便会使传动机构迅速磨损。
可适当关小取压阀门并加长导压管长度可以基本消除脉动成份。
关小取压阀门是为了对脉动成份产生节流作用，加长导压管增大了取压阀门后的容积，利用被测介质及导压管的压缩延展性进一步抑制脉动成份。
4 ．热辐射：由于金属材料受热易变形，环境温度过高会使压力表指示偏高并缩短仪表使用寿命。
应使压力表远离高温热源或避免热辐射。
5 ．固体物沉积：被测介质中的固体物沉积在压力表导管或压力表内部会造成压力表准确性降低。
1、指示针不能回零的调整方法：将压力表盖打开，把指示针取下在零位重新装上即可。
（如按此法仍不能恢复正常，可能系指针连接卡轮出轨，发生此类故障只能返厂维修）2、压力表内漏气：产生此类故障的主要原因是金属膜盒焊接不牢或腐蚀穿孔所致，发生此现象也只能返厂维修。
3、低液柱式压力表的常见故障及排除方法故障现象：主要表现为显示玻管内的刻度不动，液面上升后不能随气压升降而变动。
产生原因：（1）平衡器上活塞内空气未排尽；（2）因上活塞内液体太少而造成其压力不足，使活塞变形卡住不能正常工作。
排除方法：将平衡器内液体全部倒出，并重新加注液体将上活塞内空气完全排除，使液面与玻管零刻度一致即可。
4、升降式沼气压力表的主要故障是个别压力表因硅胶活塞接缝处理不好，而发生漏气。
尽管目前此类故障反映极少，但出现这种情况不能自选排除只能更换。
户用沼气配套设施的改进问题从目前家用沼气及沼气集中供气来看，终端用户使用的小型配套设施应包括：灶、灯、压力表、转心门、管道、脱硫器、沼气流量表等。
从品种来看，近年来通过有关公司、企业的开发，已基本配齐，这确实是一大进步；但是从产品质量上分析，还有一些不尽如人意的地方。
下面简要说说需要改进的问题。
一、沼气灶1 关于自动点火问题。
目前除了简易单眼灶外，多数双眼灶配有自动点火装置，这说明沼气灶具上了一个档次。
然而从用户反映来看，自动点火的使用寿命较短，分析其原因有以下几点：A沼气中燃气成分的影响。
因为沼气中含有40％左右的CO2，本来甲烷的点火就比人工煤气困难得多，再加上CO2的存在，要求的点火能量更高。
B沼气燃烧时如缺O2则对最小点火能量的影响特别明显，而且着火极限要缩小。
C电极间距、形状均会影响点火的效果。
因此对于民用灶具上的电火花点火装置，必须满足以下基本要求：1要有足够高的电压以击穿空气产生电火花；2要有足够高的能量使电火花能引燃沼气；3电火花要有足够长的火花延续时间；4要能在较恶劣的环境下工作。
压力表的常见故障及处理方法1、滞针和跳针压力表的指针有时会出现跳动或呆滞的情况，发生这种情况的原因可能为: 指针与表面玻璃或刻度相碰有摩擦; 中心齿轮轴弯曲; 两齿轮啮合有污物; 连杆与扇齿轮间的活动螺丝不灵活。
遇到这种情况时，检查压力表内部是否有污渍，通过消除物资的影响，避免和解决滞针和跳针问题，同时要经常检查压力表内部的清洁程度，预防细小杂物影响数值的准确性。
2、轻敲时指针移位在进行压力表核定的过程中，由于轻敲会造成压力表指针有些移动却无法归位的情况，这种情况会影响数值的精确性，并影响核定效率。
当压力表的施压不存在时，指针无法指至零点，造成这种情况的原因可能是: 指针弯曲; 游丝力短不足; 指针不够牢固;传动齿轮之间存在阻力。
指针无法指向最大刻度的原因: 传动比小; 机芯固定在机座位置不合适; 弹簧管焊接位置不当。
可以检查压力表内部部件是否完整，检测压力表部位是否松动或者存在摩擦来解决这种问题。
3、无指示或抖动大出现压力表无指示数值时，这种情况可能是以下原因引起的: 导压管上的切断阀还未打开; 导压管不通畅; 弹簧管接头内出现堵塞; 弹簧管出现裂缝。
这时可以检查导压管，清理弹簧污渍，替换受损部件等方法来避免。
出现压力表指针抖动大的情况时，这种情况可能是以下原因引起的: 检测的介质压力大; 压力计的安装处受到外力影响。
这种情况需要降低压力机周围的真逗幅度。
4、指示先后快慢不同造成这种现象的出现，是因为有些误差存在，可以改变连杆和扇形齿之间的夹角，或顺时针转动机芯，改变压力表指针指示先后快慢不同的状况。
5、被检查误差成比例增加或减少这种情况的出现大多是由于压力表传动比引起的，可以通过调整数值周围的螺丝钉解决该问题。
压力表常见故障分析及处理方法在化工生产中，压力是指由气体或液体均匀垂直地作用于单位面积上的力。
在工业生产过程中，压力往往是重要的操作参数之一。
压力的检测与控制,对保证生产过程正常进行,到达高产、优质、低消耗和安全是十分重要的。
而实际工作中，压力表给我们带来了哪些难题呢？我们又是如何处理它们呢？一、压力连锁故障故障现象：某石化企业重油总管压力报警连锁系统，由于锅炉燃料油的重油总管压力下降，并且备用泵不能自动启动。
导致重油压力继续下降, 直到锅炉联锁动作切断重油而停车，造成故障。
故障分析：正常情况下，当重油总管压力下降到一定值时，备用泵应自动启动，使重油保持一定的流量和压力。
现由于备用泵没有启动.说明备用泵没有接到压力下降的信号，也就是说本系统的压力变送器没有感受到总管压力的变化：检查原因是导管内隔离液被放掉，重油进入导压管以及变送器正压室腔内：由于采用隔离液测量总管压力，导压管和仪表没有采用保温伴热，重油凝固点比拟低.因此在导压管和膜腔内凝结，不能感应和传递总管压力的变化。
同时，由于重油固化而体积膨胀，传感器元件受力指示偏高，也一直保持这一值。
当总管压力下降时，此值不变，备用泵不启动.直至造成停车事故。
用蒸汽吹扫导压管，仪表膜腔拆卸用汽油清洗干净。
仪表重新投用前要对仪表进行静压试验，检验合格后，在导压管内重新充满隔离液。
二、压力指示回零故障现象：某石化企业一裂解汽油压力检测系统中测压导管由于保温伴热关闭不久，出现压力指示回零，控制阀关死，裂解塔不出料.因塔液位太高造成停车事故。
故障分析：由于该系统平时运行时压力波动较大，采用了开大一次取压阀, 用针阀控制阻力的方法，可以减小仪表指示的波动。
由于仪表工不了解该表的具体情况，启动仪表指示波动太大，即把一次取压阀关小。
因为一次取压阀口径比拟大，很难控制，一旦一次取压阀关小到压力指示波动在允许范围内时。
实际上该阀门已基本处于全关位置，而平时也没有注意到这个问题，当关闭保温后，即出现指示为零，控制阀全关现象。
