第一讲 安规基本概念电子教案

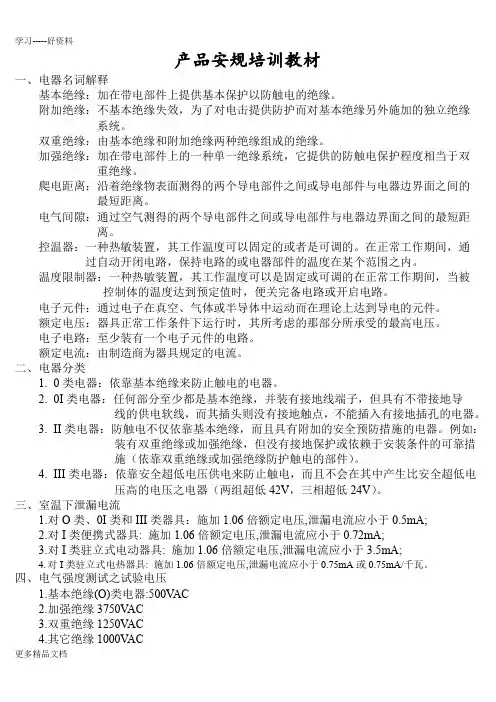

产品安规培训教材一、电器名词解释基本绝缘：加在带电部件上提供基本保护以防触电的绝缘。

附加绝缘：不基本绝缘失效，为了对电击提供防护而对基本绝缘另外施加的独立绝缘系统。

双重绝缘：由基本绝缘和附加绝缘两种绝缘组成的绝缘。

加强绝缘：加在带电部件上的一种单一绝缘系统，它提供的防触电保护程度相当于双重绝缘。

爬电距离：沿着绝缘物表面测得的两个导电部件之间或导电部件与电器边界面之间的最短距离。

电气间隙：通过空气测得的两个导电部件之间或导电部件与电器边界面之间的最短距离。

控温器：一种热敏装置，其工作温度可以固定的或者是可调的。

在正常工作期间，通过自动开闭电路，保持电路的或电器部件的温度在某个范围之内。

温度限制器：一种热敏装置，其工作温度可以是固定或可调的在正常工作期间，当被控制体的温度达到预定值时，便关完备电路或开启电路。

电子元件：通过电子在真空、气体或半导体中运动而在理论上达到导电的元件。

额定电压：器具正常工作条件下运行时，其所考虑的那部分所承受的最高电压。

电子电路：至少装有一个电子元件的电路。

额定电流：由制造商为器具规定的电流。

二、电器分类1.0类电器：依靠基本绝缘来防止触电的电器。

2.0I类电器：任何部分至少都是基本绝缘，并装有接地线端子，但具有不带接地导线的供电软线，而其插头则没有接地触点，不能插入有接地插孔的电器。

3.II类电器：防触电不仅依靠基本绝缘，而且具有附加的安全预防措施的电器。

例如：装有双重绝缘或加强绝缘，但没有接地保护或依赖于安装条件的可靠措施（依靠双重绝缘或加强绝缘防护触电的部件）。

4.III类电器：依靠安全超低电压供电来防止触电，而且不会在其中产生比安全超低电压高的电压之电器（两组超低42V，三相超低24V）。

三、室温下泄漏电流1.对O类、0I类和III类器具：施加1.06倍额定电压,泄漏电流应小于0.5mA;2.对I类便携式器具: 施加1.06倍额定电压,泄漏电流应小于0.72mA;3.对I类驻立式电动器具: 施加1.06倍额定电压,泄漏电流应小于3.5mA;4.对I类驻立式电热器具: 施加1.06倍额定电压,泄漏电流应小于0.75mA或0.75mA/千瓦。

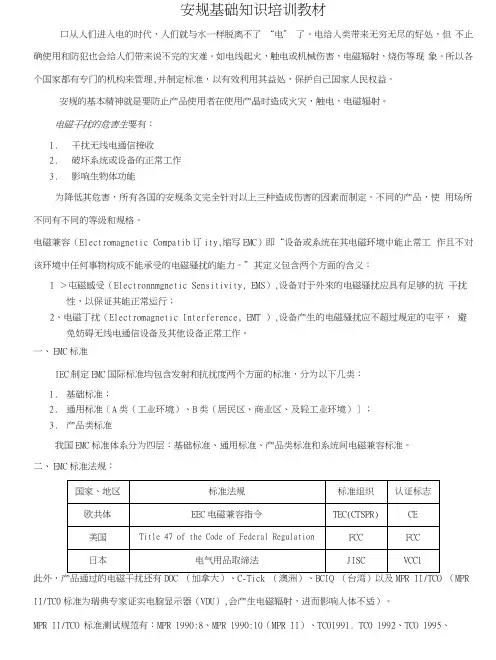

安规基础知识培训教材口从人们进入电的时代，人们就与水一样脱离不了“电” 了。

电给人类带来无穷无尽的好处，但不止确使用和防犯也会给人们带来说不完的灾难。

如电线起火，触电或机械伤害，电磁辐射，烧伤等现象。

所以各个国家都有专门的机构来管理,并制定标准，以有效利用其益处，保护自己国家人民权益。

安规的基本精神就是要防止产品使用者在使用产晶时造成火灾，触电，电磁辐射。

电磁干扰的危害生要有：1.干扰无线电通信接收2.破坏系统或设备的正常工作3.影响生物体功能为降低其危害，所有各国的安规条文完全针对以上三种造成伤害的因素而制定。

不同的产品，使用场所不同有不同的等级和规格。

电磁兼容（Electromagnetic Compatib订ity,缩写EMC）即“设备或系统在其电磁环境中能止常工作且不对该环境中任何事物构成不能承受的电磁骚扰的能力。

”其定义包含两个方面的含义：1 ＞屯磁感受（Electronnmgnetic Sensitivity, EMS）,设备对于外來的电磁骚扰应具有足够的抗干扰性，以保证其能正常运行；2、电磁丁扰（Electromagnetic Interference, EMT ）,设备产生的电磁骚扰应不超过规定的屯平，避免妨碍无线电通信设备及其他设备正常工作。

一、EMC标准IEC制定EMC国际标准均包含发射和抗扰度两个方面的标准，分为以下几类：1.基础标准；2.通用标准［A类（工业环境）、B类（居民区、商业区、及轻工业环境）］；3.产品类标准我国EMC标准体系分为四层：基础标准、通用标准、产品类标准和系统间电磁兼容标准。

二、EMC标准法规：此外，产品通过的电磁干扰还有DOC （加拿大）、C-Tick （澳洲）、BCIQ （台湾）以及MPR II/TCO （MPR II/TC0标准为瑞典专家证实电脑显示器（VDU）,会产生电磁辐射，进而影响人体不适）。

MPR II/TCO 标准测试规范有：MPR 1990:8、MPR 1990:10（MPR II）、TC01991. TC0 1992、TCO 1995、TC01999o 测试机构为SEMKO （瑞典国家能量管理局）。

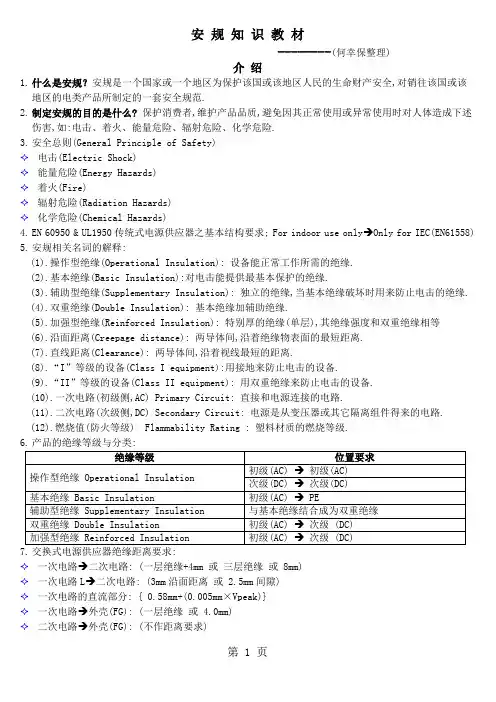

安规知识教材--------(何幸保整理)介绍1.什么是安规？安规是一个国家或一个地区为保护该国或该地区人民的生命财产安全,对销往该国或该地区的电类产品所制定的一套安全规范.2.制定安规的目的是什么?保护消费者,维护产品品质,避免因其正常使用或异常使用时对人体造成下述伤害,如:电击、着火、能量危险、辐射危险、化学危险.3.安全总则(General Principle of Safety)✧电击(Electric Shock)✧能量危险(Energy Hazards)✧着火(Fire)✧辐射危险(Radiation Hazards)✧化学危险(Chemical Hazards)4.EN 60950 & UL1950传统式电源供应器之基本结构要求; For indoor use only→Only for IEC(EN61558)5.安规相关名词的解释:(1).操作型绝缘(Operational Insulation): 设备能正常工作所需的绝缘.(2).基本绝缘(Basic Insulation):对电击能提供最基本保护的绝缘.(3).辅助型绝缘(Supplementary Insulation): 独立的绝缘,当基本绝缘破坏时用来防止电击的绝缘.(4).双重绝缘(Double Insulation): 基本绝缘加辅助绝缘.(5).加强型绝缘(Reinforced Insulation): 特别厚的绝缘(单层),其绝缘强度和双重绝缘相等(6).沿面距离(Creepage distance): 两导体间,沿着绝缘物表面的最短距离.(7).直线距离(Clearance): 两导体间,沿着视线最短的距离.(8).“I”等级的设备(Class I equipment):用接地来防止电击的设备.(9).“II”等级的设备(Class II equipment): 用双重绝缘来防止电击的设备.(10).一次电路(初级侧,AC) Primary Circuit: 直接和电源连接的电路.(11).二次电路(次级侧,DC) Secondary Circuit: 电源是从变压器或其它隔离组件得来的电路.(12).燃烧值(防火等级) Flammability Rating : 塑料材质的燃烧等级.6.产品的绝缘等级与分类:7.交换式电源供应器绝缘距离要求:✧一次电路→二次电路: (一层绝缘+4mm 或三层绝缘或 8mm)✧一次电路L→二次电路: (3mm沿面距离或 2.5mm间隙)✧一次电路的直流部分: { 0.58mm+(0.005mm×Vpeak)}✧一次电路→外壳(FG): (一层绝缘或 4.0mm)✧二次电路→外壳(FG): (不作距离要求)✧二次电路之间视电压大小而有所不同,一般42.4Vpk以下的电路可不考虑距离.8.各国安全规范(Safety Standard):✧International (国际电工委员会IEC: International Electronical Commission)✧Intercontinental (欧洲共同标准EN: European Norm)✧National (英国标准BS: British Standard)✧IEC60065: Safety Requirements for Mains Operated Electronic and Related Apparatus forHousehold and Similar General Use (电网电源供电的家用和类似一般用途的电子及相关设备的安全要求)✧IEC60335: Safety of Household and Similar Electrical Appliances (家用和类似用途电器设备的安全)✧IEC60601: Medical Electrical Equipment (医疗电器设备)✧IEC61558: Isolating Transformers and Safety Isolating Transformers Requirements (隔离变压器和安全隔离变压器的技术要求)✧IEC60950: Safety of Information Technology Equipment, Including Electrical BusinessEquipment (信息技术设备,包括电气事务设备的安全)✧UL1012(E108269): Power Supplies (电源供应器)✧UL1310(E82456): Class2 Power Units (2级电源设备)✧UL1411(E58127): Transformers and Motor Transformers for Use in Audio-, Radio-, andTelevision- Type Appliances (用于音频,无线电和电视类设备的变压器及马达变压器)✧UL1585(E78675): Class2 & Class3 Transformers (2级和3级变压器)9.安规专业术语(Safety Terminology)(1).电压分类:危险电压(Hazardous Voltage): > 42.4Vac peak, or 60Vdc特低电压(ELV: Extra Low Voltage): < 42.4Vac peak, or 60Vdc安全特低电压(SELV: Safety Extra Low Voltage)通信网络电压(TNV: Telecommunication Network Voltage)(2).绝缘分类:基本绝缘(Basic Insulation)附加绝缘(Supplementary Insulation)双重绝缘(Double Insulation) = B + S加强绝缘(Reinforce Insulation) = D(3).设备分类:I类设备(Class I Equipment): B + groundingII类设备(Class II Equipment): D (w/o grounding)III类设备(Class III Equipment): SELV2类变压器(Class 2 Transformer): Vo < 30Vac rms or 60Vdc; Io < 8A; Po < 100WCE = LVD + EMC:低电压指令(LVD: Low Voltage Directive, 50~1000Vac, 75~1500Vdc)电磁兼容性指令(EMC: Electro-Magnetic Compatibility)EMC=EMS: Emission + EMI: Immunity10.各国安规介绍11.各国输入电压及插头介绍.12.安规申请途径.A.向当地安规公司提出申请.B.委托安规代理公司提出申请.C.透过第3国安规公司申请.D.透过第3国安规取得(BC CERTIFICATION BODIES)测试报告后申请.9.安规申请注意事项A.安规申请填写申请人,登录者,制造工厂时,登录者一定要填立德公司.B.每个安规的标准不一,申请前一定要先确认申请哪一国安规,申请哪一个标准.C.若客户有自己的PART NO 或MODEL NO一定要加上.10.相关安规标准美国标准加拿大标准欧盟标准国际标准英国标准中国标准UL1310 CSA22.2NO.223 EN61558 IEC742 BS3535 GB13028UL1950 CSA22.2NO.950 EN60950 IEC950 BS7002 GB4943UL1585 CSA22.2NO.66 EN60335 IEC335 / GB4706UL1411 CSA22.2NO.1 / / / /UL2601 CSA22.2NO.125 EN60601 IEC601 / /UL1012 / EN60065 IEC65 BS415 GB8898UL1492 CSA22.2NO.234 / / / /一. UL安规1.UL安规分类:a. LISTED:申请后可单独于市面上销售MARKb.RECOGNIZE:零件认可.不可单独于市面上销售.MARK.2.立德申请的安规编号:3.UL.CSA档案归档方式:4.铭板上应标注意事项:a.登录者的名称或商标b.MODLE NO.c.电气规格d.输出极性e.警告标示f.制造周期g.制造工厂h.铭版厂商二. 欧盟安规1.产品于欧盟销售须挂CE→强制性要求.2.CE标示的基本意义:制造者或其代理商向使用者保证(a).所销售之产品符合相关欧市指令规定的健康及安全要求.(b).对该产品在正常使用情况下.所引起之伤害或损失.承担完全责任.(c).使用者.同业或其它团体提出指控时.供货商必须提出符合证明.若市场上发现不符合要求之产品时.供货商必须回收所有产品.若引起伤害或损失.必须承担赔偿或法律责任.3.电器产品挂CE MARK须符合:(a).低电压指令(LVD)(93-68-EEC):通过引用技术标准.对产品做检验.(b).电磁兼容性指令(EMC)(89-336-EEC):EMC=EMI+EMS {CONDUCTION(传导), RADIATION(辐射)}EMC:电磁兼容性.EMI:电磁耐受性EMS:电磁干扰4.CE标示步骤:a.执行样品检验b.建立技术数据c.实施品保制度d.签署保证日期e.贴附CE MARK三．中国安规1.分类: (1)CCIB(中国进出口商品质量认证中心与国家出入境检验技术监督局): 从国外销入中国须申请CCIB. (2)CCEE(中国电工产品认证委员与国家质量技术监督局):直接在中国制造做内销产品用.2.申请CCIB及CCEE须经工厂认证(品质系统)及型式认证(产品认证).两项认证通过后才可挂CCIB或CCEE MARK.并且每年对工厂作追踪复核.3.申请CCIB有工厂认证证书.DT:S20287.(S:上海 B:北京 G:广州),CCEE没有工厂认证证书.4.铭版标示:电源适配器型号输入输出极性产地CCIB或CCEE MARKCCIB:在CCIB S&E MARK下方放工厂认证号码.CCEE:在CCEE长城MARK下方放产品认证号码及标准书号码.四. 日本安规T-MARK1.T-MARK分甲种电气:强制须申请T-MARK安规.(变压器属甲种电气)乙种电气:不强制申请安规.2.申请T-MARK须经工厂认证(品质系统)及型式认证(产品认证).两项通过后才能拿到证书.TX及DT俩厂的证书号码不一样.3.申请选项:INPUT:125VAC以下.OUTPUT VOLTAGE15V以下or15-30V.VA:10VA以下or10-20VA or 20-30VA.4.立德目前申请T-MARK之分类:A.AC-DC交流电动机等应用机器类(证书号码91-XXXXX)◆证书有效期5年(有效期内重申请获准.可延续旧号码)X1.5倍.◆O/P NO LOAD电压须≦VL18VA.(以VA标示)◆铭版标示:I/P:100VAC 50/60HZO/P:12VDC 800mA(以电流标示)B.AC-AC小型单相变压器类(证书号码61-XXXXX)◆证书有效期7年X1.2倍.◆O/P NO LOAD电压须≦VL◆O/P CORD的截面积最少须大于0.5mm2(至少须使用AWG#20线)◆铭版标示:I/P:100VAC 50/60HZ.(无VA标示)O/P:12VAC 9.6VA(以VA标示)2.欧洲、澳洲及中国地区✧以上耐压测试要求取常见通用的情况. 即美, 加地区输入电压设为: 110~120Vac, 60Hz; 日本为:100Vac, 50/60Hz; 欧洲, 澳洲及中国地区为: 220~240Vac, 50Hz(+6%, -10%). 表I输出若未注明, 则皆在CLASS 2 & 3范围; 表II输出若未注明, 则皆为CLASS II的绝缘等级, 若输出功率超过范围或有保护接地结构的CLASS I绝缘等级的耐压标准请向安规查询.✧耐压测试在常规温升测试或湿热测试后立刻进行, 测试电压为60Hz交流, 测试持续1分种. 测试电压提升至120%时, 测试时间可缩短至1秒钟.✧V PRI max.表示最大输入电压, V PRI (test)表示输入测试电压, V SEC max.表示最大输出电压. 交流电压值均为rms均方根值.国际法规介绍✧ANSI/UL : 美国标准. 使用于美国认证. 所有的NRTL都采用UL或ANSI/UL 标准 (UL, ETL)✧CSA : 加拿大标准. 使用于加拿大认证. SCC认可实验室都采用CSA标准(CSA, ETLc, ULc)✧EN: 欧洲标准.使用于所有的EU/EEA/CENELECT国家(CE, SEMKO, VDE, TUV) CE MARKING 采用之标准.✧IEC: 国际标准.国际间所制定的基本标准,为全世界各国所采用,UL、CSA亦普遍采用以IEC为基本的新标准.用于Adaptor, Power supply 标准✧一般用途的Adaptor (General purpose use): 适用的标准是IEC/EN 60742 或IEC/EN 61558, IEC/EC60742是旧标准,即将不再使用来认证,且只适用于Linear Adaptor. IEC/EN61558则是一部新标准, 适用范围较大,包含Linear 及Switching 的Adaptor 都适用.法规标准介绍(补充)✧玩具专用的Adaptor :适用的标准是IEC/EN 61558-2-7✧信息产品专用的Adaptor : 适用的标准是IEC/EN 60950, 如果以此标准认证的Adaptor, 只能专供信息产品使用,不论是Linear或是Switching 均适用.✧音响视讯产品(Audio/Video) 专用的Adaptor : 适用的标准是IEC/EN 60065, 如果以此标准认证的Adaptor, 只能专供音响视讯产品,不论是Linear或是Switching 均适用.✧医疗仪器专用的Adaptor: 适用的标准是IEC/EN 60601, 如果以此标准认证的Adaptor, 只能专供医疗仪器使用, 不论是Linear或是Switching 均适用.✧量测仪器专用的Adaptor : 适用的标准是IEC/EN 61010, 如果以此标准认证的Adaptor, 只能专供量测仪器使用不论是Linear或是Switching 均适用.✧一般用途的Charger Adaptor : 适用的标准是IEC/EN 60335-2-29, 如果以此标准认证的充电器, 是指供给一般的商用电池或汽车电池使用. 不论是Linear或是Switching 均适用.✧行动电话使用的充电器(Charger Adaptor): 适用的标准是IEC/EN 60950, 如果以此标准认证的Adaptor,只能专供音响视讯产品,不论是Linear或是Switching 均适用.标示 (Label & Marking)(1)✧NP(Nameplate)主标签内容:---- 制造商名 (Manufacturer name)或商标 (Trade name)---- 型号(Model designation)---- 输入电压 (Input voltage or Voltage range)---- 输入电流(Input current) → Only for 60950 & 60336-2-29---- 额定频率 (Rate frequency)---- 直流符号 (DC symbol)---- 交流符号 (AC symbol)---- 输出电压 (Output voltage)---- 输出电流( Output current)---- 输出功率 (Output power)---- 第二类产品符号 (Class 11 equipment)---- 变压器输出保护型式符号→ Only for 60742 & 61558---- For indoor use only → Only for 61558---- IPXX (IF NOT IP20)标示 (Lable & Marking)(2)其它标示:--- 安全接地标示符号--- 保险丝更换警语 :CAUTION -- For continued protection against risk of electric, replace only with same type and rating of fuse--- 保险丝规格 :F (快熔, T (慢熔), L (低熔断容量), H(高熔断容量), 电流(A), 电压(V)Example → T 2A L 250V--- 开关标示--- 外接电源线端子标示 : L(火线), N(零线)--- 直流电输出极性： +,---- 属于充电器(Battery charger, 60335-2-29)的特殊警示语,Example → CAUTION: FOR USE WITH NB-5G CHARGER ONLY常用符号Vac: Vdc: Power ON/OFF:Service manual: Stand-by: Electric Shock hazard:Hot surface: Double insulation:Class III:Protective earthing:Indoor use only:Isolating transformer:Fail-safe transformer: For toy transformer:国际标准规格一览表各国电压及插座安规铭版。

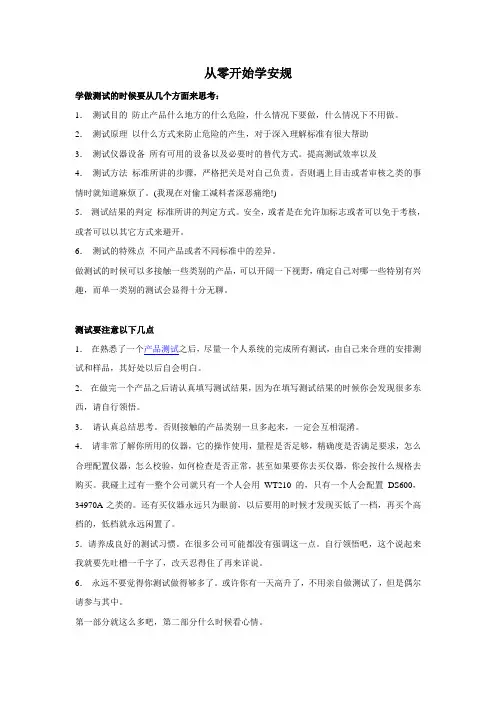

从零开始学安规学做测试的时候要从几个方面来思考：1．测试目的防止产品什么地方的什么危险，什么情况下要做，什么情况下不用做。

2．测试原理以什么方式来防止危险的产生，对于深入理解标准有很大帮助3．测试仪器设备所有可用的设备以及必要时的替代方式。

提高测试效率以及4．测试方法标准所讲的步骤，严格把关是对自己负责。

否则遇上目击或者审核之类的事情时就知道麻烦了。

(我现在对偷工减料者深恶痛绝!)5．测试结果的判定标准所讲的判定方式。

安全，或者是在允许加标志或者可以免于考核，或者可以以其它方式来避开。

6．测试的特殊点不同产品或者不同标准中的差异。

做测试的时候可以多接触一些类别的产品，可以开阔一下视野，确定自己对哪一些特别有兴趣，而单一类别的测试会显得十分无聊。

测试要注意以下几点1．在熟悉了一个产品测试之后，尽量一个人系统的完成所有测试，由自己来合理的安排测试和样品，其好处以后自会明白。

2．在做完一个产品之后请认真填写测试结果，因为在填写测试结果的时候你会发现很多东西，请自行领悟。

3．请认真总结思考。

否则接触的产品类别一旦多起来，一定会互相混淆。

4．请非常了解你所用的仪器，它的操作使用，量程是否足够，精确度是否满足要求，怎么合理配置仪器，怎么校验，如何检查是否正常，甚至如果要你去买仪器，你会按什么规格去购买。

我碰上过有一整个公司就只有一个人会用WT210的，只有一个人会配置DS600，34970A之类的。

还有买仪器永远只为眼前，以后要用的时候才发现买低了一档，再买个高档的，低档就永远闲置了。

5．请养成良好的测试习惯。

在很多公司可能都没有强调这一点。

自行领悟吧，这个说起来我就要先吐槽一千字了，改天忍得住了再来详说。

6．永远不要觉得你测试做得够多了。

或许你有一天高升了，不用亲自做测试了，但是偶尔请参与其中。

第一部分就这么多吧，第二部分什么时候看心情。

如何快速的记住安全标准第一,给所有人的建议.如何读标准, 建议一定要读英文版的标准.IEC的标准有英文和法文版的,通过翻译会产生歧义. 国家标准通常比IEC的标准晚一版, 最新的IEC60335-1标准是第4版的, 而国标才是第三版的,我没有其他的国标,所以没有办法比较,想来也差不多.如果知道的网友给个回复.大公司的产品设计通常都是考虑最新要求的,所以读国标对你的学习用处不大,这个就像有人在用3G的手机了你还在用黑白屏的或是那种大块头的大哥大,落伍了.英文版的标准对于新人,是比较难读的,但是看了下面我说的一下情况你就会有信心了如果从标准中挑一段文字让一个大学刚毕业过了六级的人翻译,翻译的东西会让你根本看不懂,因为他连live part可能也翻译不对.一本标准就那些单词反复看用不了多久就看懂了,我见过一个工程师,原来是做测试的,刚开始那个会,满本的标准中写的都是单词的中文翻译,可后来他也可以独立做案子了.对于英语,你的单词量可以不够,反正现在有很多电子词典帮你忙但是你的语法一定要好,因为标准中经常是一句话写三四行的,如果语法不好即使你单词全认识你也不知道标准的要求是什么,建议语法不好的如果要看标准要好好补一补这个部分.另外读标准不要欧标的和美标的一起读, (不建议读CSA的标准,写得不好,后面我会解释为什么写得不好)。
