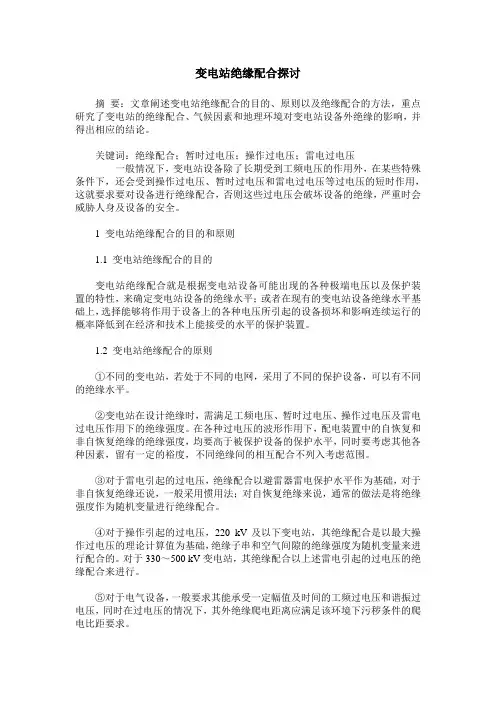

变电站绝缘配合探讨摘要：文章阐述变电站绝缘配合的目的、原则以及绝缘配合的方法，重点研究了变电站的绝缘配合、气候因素和地理环境对变电站设备外绝缘的影响，并得出相应的结论。

关键词：绝缘配合；暂时过电压；操作过电压；雷电过电压一般情况下，变电站设备除了长期受到工频电压的作用外，在某些特殊条件下，还会受到操作过电压、暂时过电压和雷电过电压等过电压的短时作用，这就要求要对设备进行绝缘配合，否则这些过电压会破坏设备的绝缘，严重时会威胁人身及设备的安全。

1 变电站绝缘配合的目的和原则1.1 变电站绝缘配合的目的变电站绝缘配合就是根据变电站设备可能出现的各种极端电压以及保护装置的特性，来确定变电站设备的绝缘水平；或者在现有的变电站设备绝缘水平基础上，选择能够将作用于设备上的各种电压所引起的设备损坏和影响连续运行的概率降低到在经济和技术上能接受的水平的保护装置。

1.2 变电站绝缘配合的原则①不同的变电站，若处于不同的电网，采用了不同的保护设备，可以有不同的绝缘水平。

②变电站在设计绝缘时，需满足工频电压、暂时过电压、操作过电压及雷电过电压作用下的绝缘强度。

在各种过电压的波形作用下，配电装置中的自恢复和非自恢复绝缘的绝缘强度，均要高于被保护设备的保护水平，同时要考虑其他各种因素，留有一定的裕度，不同绝缘间的相互配合不列入考虑范围。

③对于雷电引起的过电压，绝缘配合以避雷器雷电保护水平作为基础，对于非自恢复绝缘还说，一般采用惯用法；对自恢复绝缘来说，通常的做法是将绝缘强度作为随机变量进行绝缘配合。

④对于操作引起的过电压，220 kV及以下变电站，其绝缘配合是以最大操作过电压的理论计算值为基础，绝缘子串和空气间隙的绝缘强度为随机变量来进行配合的。

对于330～500 kV变电站，其绝缘配合以上述雷电引起的过电压的绝缘配合来进行。

⑤对于电气设备，一般要求其能承受一定幅值及时间的工频过电压和谐振过电压，同时在过电压的情况下，其外绝缘爬电距离应满足该环境下污秽条件的爬电比距要求。

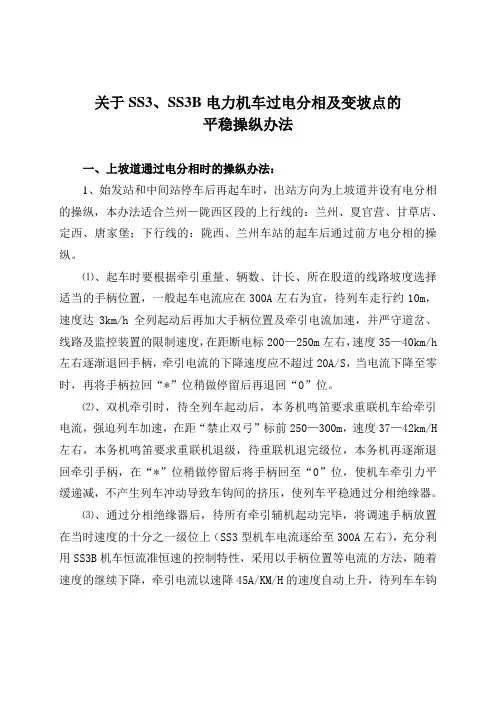

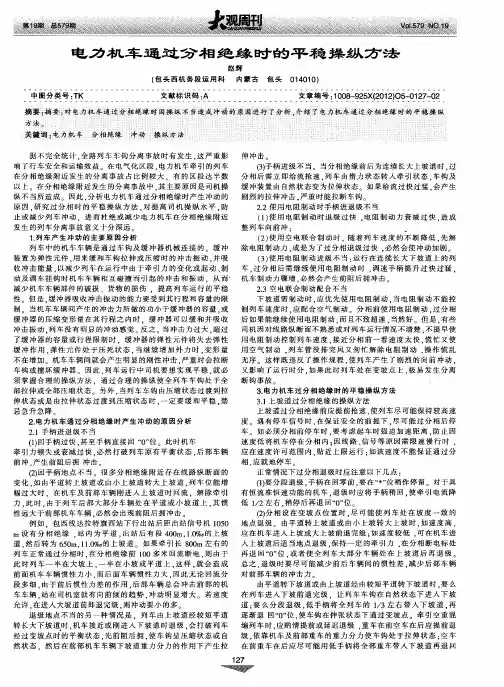

关于SS3、SS3B电力机车过电分相及变坡点的平稳操纵办法一、上坡道通过电分相时的操纵办法：1、始发站和中间站停车后再起车时，出站方向为上坡道并设有电分相的操纵，本办法适合兰州—陇西区段的上行线的：兰州、夏官营、甘草店、定西、唐家堡；下行线的：陇西、兰州车站的起车后通过前方电分相的操纵。

⑴、起车时要根据牵引重量、辆数、计长、所在股道的线路坡度选择适当的手柄位置，一般起车电流应在300A左右为宜，待列车走行约10m，速度达3km/h全列起动后再加大手柄位置及牵引电流加速，并严守道岔、线路及监控装置的限制速度，在距断电标200—250m左右，速度35—40km/h 左右逐渐退回手柄，牵引电流的下降速度应不超过20A/S，当电流下降至零时，再将手柄拉回“*”位稍做停留后再退回“0”位。

⑵、双机牵引时，待全列车起动后，本务机鸣笛要求重联机车给牵引电流，强迫列车加速，在距“禁止双弓”标前250—300m，速度37—42km/H 左右，本务机鸣笛要求重联机退级，待重联机退完级位，本务机再逐渐退回牵引手柄，在“*”位稍做停留后将手柄回至“0”位，使机车牵引力平缓递减，不产生列车冲动导致车钩间的挤压，使列车平稳通过分相绝缘器。

⑶、通过分相绝缘器后，待所有牵引辅机起动完毕，将调速手柄放置在当时速度的十分之一级位上（SS3型机车电流逐给至300A左右），充分利用SS3B机车恒流准恒速的控制特性，采用以手柄位置等电流的方法，随着速度的继续下降，牵引电流以速降45A/KM/H的速度自动上升，待列车车钩由挤压状态过渡到伸张状态后，再提手柄加大电流，并通知重联机提手柄加速，使列车平稳的通过电分相。

2、列车在上坡道进站前方设有电分相的车站通过时的操纵办法：本办法适合兰—陇段的上行线的骆驼巷、下行线的云田乡、通安驿、梁家坪车站通过时的操纵。

⑴、列车在该车站通过前，在距电分相“禁止双弓”标前350—450m 左右（准确距离由当时的速度决定，速度低时距离小，速度高时距离大），并根据手柄位置及牵引电流的大小，在这段距离内，均衡地将牵引电流逐渐退零，使机车牵引力平滑下降，以减少列车冲动和车钩间的撞击。

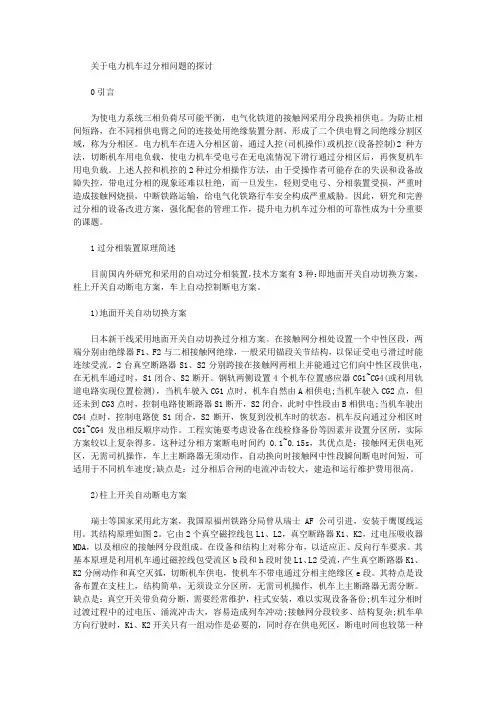

关于电力机车过分相问题的探讨0引言为使电力系统三相负荷尽可能平衡，电气化铁道的接触网采用分段换相供电。

为防止相间短路，在不同相供电臂之间的连接处用绝缘装置分割，形成了二个供电臂之间绝缘分割区域，称为分相区。

电力机车在进入分相区前，通过人控(司机操作)或机控(设备控制)2种方法，切断机车用电负载，使电力机车受电弓在无电流情况下滑行通过分相区后，再恢复机车用电负载。

上述人控和机控的2种过分相操作方法，由于受操作者可能存在的失误和设备故障失控，带电过分相的现象还难以杜绝，而一旦发生，轻则受电弓、分相装置受损，严重时造成接触网烧损，中断铁路运输，给电气化铁路行车安全构成严重威胁。

因此，研究和完善过分相的设备改进方案，强化配套的管理工作，提升电力机车过分相的可靠性成为十分重要的课题。

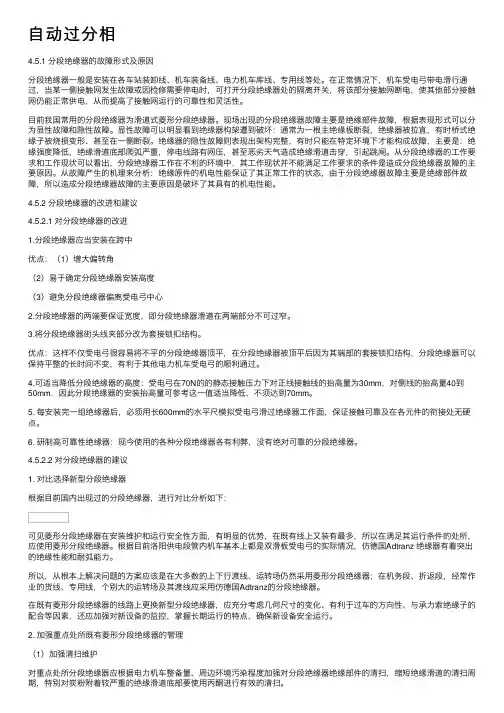

1过分相装置原理简述目前国内外研究和采用的自动过分相装置，技术方案有3种：即地面开关自动切换方案，柱上开关自动断电方案，车上自动控制断电方案。

1)地面开关自动切换方案日本新干线采用地面开关自动切换过分相方案。

在接触网分相处设置一个中性区段，两端分别由绝缘器F1、F2与二相接触网绝缘，一般采用锚段关节结构，以保证受电弓滑过时能连续受流。

2台真空断路器S1、S2分别跨接在接触网两相上并能通过它们向中性区段供电，在无机车通过时，S1闭合、S2断开。

钢轨两侧设置4个机车位置感应器CG1~CG4(或利用轨道电路实现位置检测)，当机车驶入CG1点时，机车自然由A相供电;当机车驶入CG2点，但还未到CG3点时，控制电路使断路器S1断开，S2闭合，此时中性段由B相供电;当机车驶出CG4点时，控制电路使S1闭合，S2断开，恢复到没机车时的状态。

机车反向通过分相区时CG1~CG4发出相反顺序动作。

工程实施要考虑设备在线检修备份等因素并设置分区所，实际方案较以上复杂得多。

这种过分相方案断电时间约0.1~0.15s，其优点是：接触网无供电死区，无需司机操作，车上主断路器无须动作，自动换向时接触网中性段瞬间断电时间短，可适用于不同机车速度;缺点是：过分相后合闸的电流冲击较大，建造和运行维护费用很高。

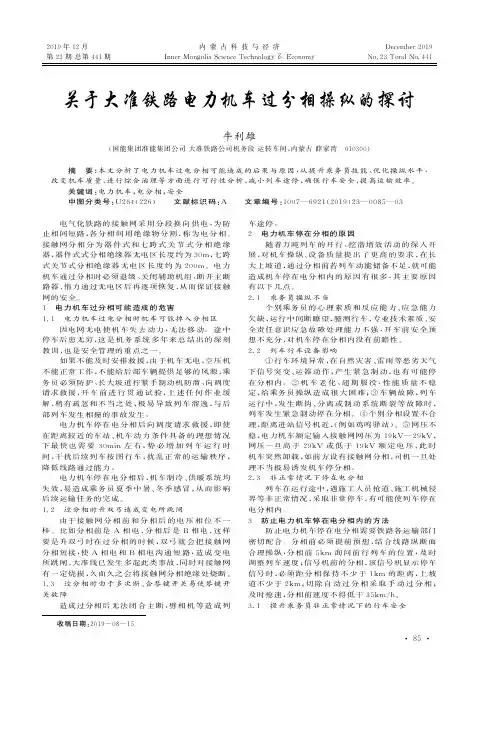

关于大准铁路电力机车过分相操纵的探讨牛利雄(国能集团准能集团公司大准铁路公司机务段运转车间,内蒙古薛家湾 010300)摘 要:本文分析了电力机车过电分相可能造成的后果与原因,从提升乘务员技能、优化操纵水平,改变机车质量,进行综合治理等方面进行可行性分析,减小列车途停,确保行车安全,提高运输效率。

关键词:电力机车;电分相;安全中图分类号:U264(226) 文献标识码:A 文章编号:1007—6921(2019)23—0085—03电气化铁路的接触网采用分段换向供电,为防止相间短路,各分相间用绝缘物分割,称为电分相。

接触网分相分为器件式和七跨式关节式分相绝缘器,器件式式分相绝缘器无电区长度约为30m,七跨式关节式分相绝缘器无电区长度约为200m。

电力机车通过分相时必须退级、关闭辅助机组、断开主断路器,惰力通过无电区后再逐项恢复,从而保证接触网的安全。

1 电力机车过分相可能造成的危害1.1 电力机车过电分相时机车可能掉入分相区因电网无电使机车失去动力,无法移动。

途中停车后患无穷,这是机务系统多年来总结出的深刻教训,也是安全管理的重点之一。

如果不能及时安排救援,由于机车无电,空压机不能正常工作,不能给后部车辆提供足够的风源,乘务员必须防护、长大坡道拧紧手制动机防溜、向调度请求救援,开车前进行贯通试验,上述任何作业缓解,稍有疏忽和不当之处,极易导致列车溜逸,与后部列车发生相撞的事故发生。

电力机车停在电分相后向调度请求救援,即使在距离较近的车站、机车动力条件具备的理想情况下最快也需要30m i n左右,势必增加列车运行时间,干扰后续列车按图行车,扰乱正常的运输秩序,降低线路通过能力。

电力机车停在电分相后,机车制冷、供暖系统均失效,易造成乘务员夏季中暑、冬季感冒,从而影响后续运输任务的完成。

1.2 过分相时升双弓造成变电所跳闸由于接触网分相前和分相后的电压相位不一样。

比如分相前是A相电,分相后是B相电,这样要是升双弓时在过分相的时候,双弓就会把接触网分相短接,使A相电和B相电沟通短路,造成变电所跳闸,大准线已发生多起此类事故,同时对接触网有一定烧损,久而久之会将接触网分相绝缘处烧断。

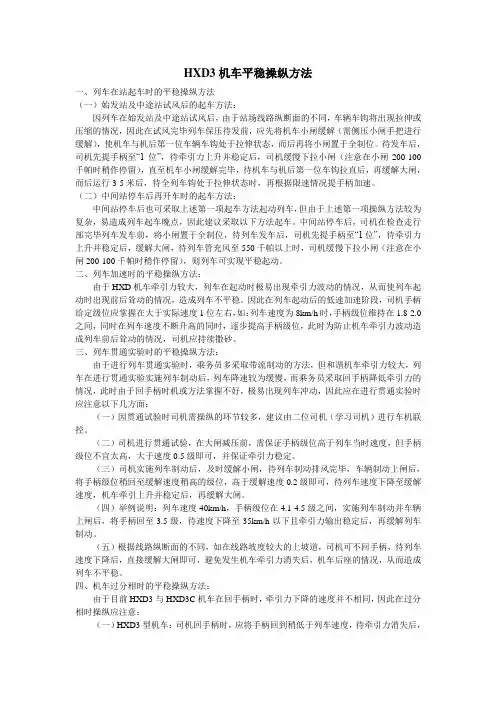

HXD3机车平稳操纵方法一、列车在站起车时的平稳操纵方法（一）始发站及中途站试风后的起车方法：因列车在始发站及中途站试风后，由于站场线路纵断面的不同，车辆车钩将出现拉伸或压缩的情况，因此在试风完毕列车保压待发前，应先将机车小闸缓解（需侧压小闸手把进行缓解），使机车与机后第一位车辆车钩处于拉伸状态，而后再将小闸置于全制位。

待发车后，司机先提手柄至“1位”，待牵引力上升并稳定后，司机缓慢下拉小闸（注意在小闸200-100千帕时稍作停留），直至机车小闸缓解完毕，待机车与机后第一位车钩拉直后，再缓解大闸，而后运行3-5米后，待全列车钩处于拉伸状态时，再根据限速情况提手柄加速。

（二）中间站停车后再开车时的起车方法：中间站停车后也可采取上述第一项起车方法起动列车，但由于上述第一项操纵方法较为复杂，易造成列车起车晚点，因此建议采取以下方法起车。

中间站停车后，司机在检查走行部完毕列车发车前，将小闸置于全制位，待列车发车后，司机先提手柄至“1位”，待牵引力上升并稳定后，缓解大闸，待列车管充风至550千帕以上时，司机缓慢下拉小闸（注意在小闸200-100千帕时稍作停留），则列车可实现平稳起动。

二、列车加速时的平稳操纵方法：由于HXD机车牵引力较大，列车在起动时极易出现牵引力波动的情况，从而使列车起动时出现前后耸动的情况，造成列车不平稳。

因此在列车起动后的低速加速阶段，司机手柄给定级位应掌握在大于实际速度1位左右，如：列车速度为8km/h时，手柄级位维持在1.8-2.0之间，同时在列车速度不断升高的同时，逐步提高手柄级位，此时为防止机车牵引力波动造成列车前后耸动的情况，司机应持续撒砂。

三、列车贯通实验时的平稳操纵方法：由于进行列车贯通实验时，乘务员多采取带流制动的方法，但和谐机车牵引力较大，列车在进行贯通实验实施列车制动后，列车降速较为缓慢，而乘务员采取回手柄降低牵引力的情况，此时由于回手柄时机或方法掌握不好，极易出现列车冲动，因此应在进行贯通实验时应注意以下几方面：（一）因贯通试验时司机需操纵的环节较多，建议由二位司机（学习司机）进行车机联控。

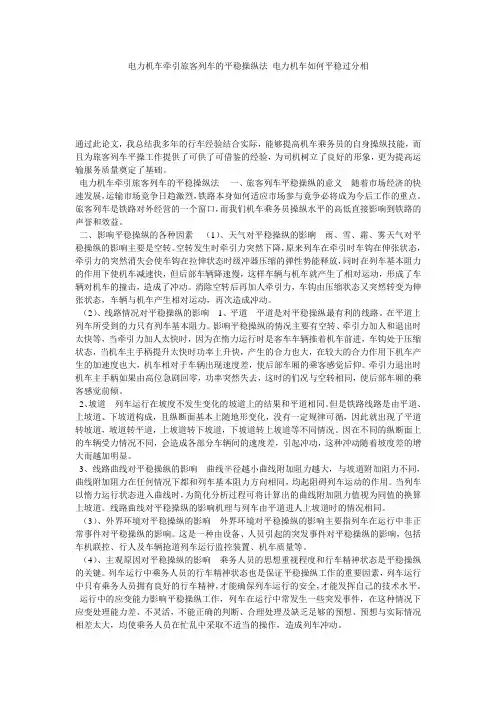

电力机车牵引旅客列车的平稳操纵法_电力机车如何平稳过分相通过此论文，我总结我多年的行车经验结合实际，能够提高机车乘务员的自身操纵技能，而且为旅客列车平操工作提供了可供了可借鉴的经验，为司机树立了良好的形象，更为提高运输服务质量奠定了基础。

电力机车牵引旅客列车的平稳操纵法一、旅客列车平稳操纵的意义随着市场经济的快速发展，运输市场竟争日趋激烈，铁路本身如何适应市场参与竟争必将成为今后工作的重点。

旅客列车是铁路对外经营的一个窗口，而我们机车乘务员操纵水平的高低直接影响到铁路的声誉和效益。

二、影响平稳操纵的各种因素（1）、天气对平稳操纵的影晌雨、雪、霜、雾天气对平稳操纵的影响主要是空转。

空转发生时牵引力突然下降，原来列车在牵引时车钩在伸张状态，牵引力的突然消失会使车钩在拉伸状态时级冲器压缩的弹性势能释放，同时在列车基本阻力的作用下使机车减速快，但后部车辆降速慢，这样车辆与机车就产生了相对运动，形成了车辆对机车的撞击，造成了冲动。

消除空转后再加人牵引力，车钩由压缩状态又突然转变为伸张状态，车辆与机车产生相对运动，再次造成冲动。

（2）、线路情况对平稳操纵的影响1、平道平道是对平稳操纵最有利的线路。

在平道上列车所受到的力只有列车基本阻力。

影响平稳操纵的情况主要有空转、牵引力加人和退出时太快等，当牵引力加人太快时，因为在惰力运行时是客车车辆推着机车前进，车钩处于压缩状态，当机车主手柄提升太快时功率上升快，产生的合力也大，在较大的合力作用下机车产生的加速度也大，机车相对于车辆出现速度差，使后部车厢的乘客感觉后仰。

牵引力退出时机车主手柄如果由高位急剧回零，功率突然失去，这时的们况与空转相同，使后部车厢的乘客感觉前倾。

2、坡道列车运行在坡度不发生变化的坡道上的结果和平道相同。

但是铁路线路是由平道、上坡道、下坡道构成，且纵断面基本上随地形变化，没有一定规律可循，因此就出现了平道转坡道，坡道转平道，上坡道转下坡道，下坡道转上坡道等不同情况。

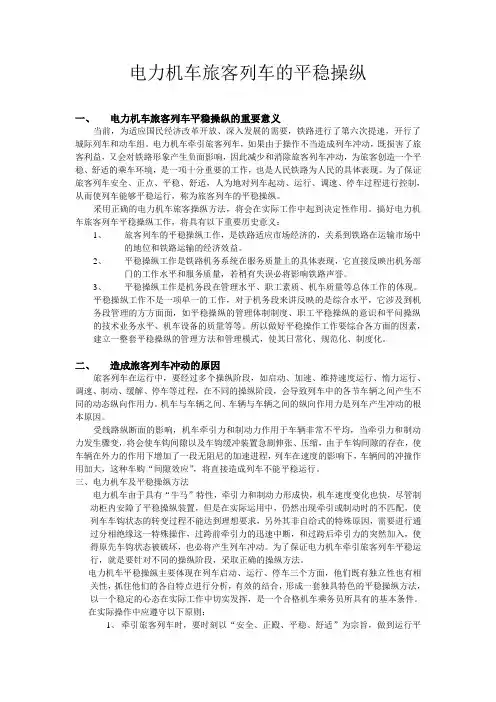

电力机车旅客列车的平稳操纵一、电力机车旅客列车平稳操纵的重要意义当前，为适应国民经济改革开放、深入发展的需要，铁路进行了第六次提速，开行了城际列车和动车组。

电力机车牵引旅客列车，如果由于操作不当造成列车冲动，既损害了旅客利益，又会对铁路形象产生负面影响，因此减少和消除旅客列车冲动，为旅客创造一个平稳、舒适的乘车环境，是一项十分重要的工作，也是人民铁路为人民的具体表现。

为了保证旅客列车安全、正点、平稳、舒适，人为地对列车起动、运行、调速、停车过程进行控制，从而使列车能够平稳运行，称为旅客列车的平稳操纵。

采用正确的电力机车旅客操纵方法，将会在实际工作中起到决定性作用。

搞好电力机车旅客列车平稳操纵工作，将具有以下重要历史意义：1、旅客列车的平稳操纵工作，是铁路适应市场经济的，关系到铁路在运输市场中的地位和铁路运输的经济效益。

2、平稳操纵工作是铁路机务系统在服务质量上的具体表现，它直接反映出机务部门的工作水平和服务质量，若稍有失误必将影响铁路声誉。

3、平稳操纵工作是机务段在管理水平、职工素质、机车质量等总体工作的体现。

平稳操纵工作不是一项单一的工作，对于机务段来讲反映的是综合水平，它涉及到机务段管理的方方面面，如平稳操纵的管理体制制度、职工平稳操纵的意识和平问操纵的技术业务水平、机车设备的质量等等。

所以做好平稳操作工作要综合各方面的因素，建立一整套平稳操纵的管理方法和管理模式，使其日常化、规范化、制度化。

二、造成旅客列车冲动的原因旅客列车在运行中，要经过多个操纵阶段，如启动、加速、维持速度运行、惰力运行、调速、制动、缓解、停车等过程，在不同的操纵阶段，会导致列车中的各节车辆之间产生不同的动态纵向作用力。

机车与车辆之间、车辆与车辆之间的纵向作用力是列车产生冲动的根本原因。

受线路纵断面的影响，机车牵引力和制动力作用于车辆非常不平均，当牵引力和制动力发生骤变，将会使车钩间隙以及车钩缓冲装置急剧伸张、压缩，由于车钩间隙的存在，使车辆在外力的作用下增加了一段无阻尼的加速进程，列车在速度的影响下，车辆间的冲撞作用加大，这种车购“间隙效应”，将直接造成列车不能平稳运行。

电力机车平稳操纵毕业论文关注豆丁网 2893 你懂的核准通过，归档资料。

未经允许，请勿外传～毕业设计(论文)任务书设计(论文)题目:电力机车平稳操纵一、设计(论述)内容铁路是我国国民经济的命脉，它担负着全国客货运量的50,以上，开行组合列车是牵引力扩能的标志性工程。

组合列车整列车形成一个非刚体结构，任何一起操纵上的冲撞，对于机车车辆都可能产生极大的破坏力，严重时会造成列车分离甚至脱线事故。

在未上机车同步操纵和列车同步制动缓解技术设备的条件下，开行的组合列车，增加了前后机车的可靠联系、协调配合、同步运转的复杂性。

组合列车安全稳定运行靠的是司机，要求司机应该具有较高的综合素质，应该充分了解列车纵向动力学的知识和掌握列车操纵的技术性和规范性，把不利因素通过司机合理操纵进行化解，以保证组合列车运输的绝对安全。

二、基本要求1.首先要做好库内、继乘点机车检查2.起步时注意列车平稳起动3.在途中运行时应注意的几方面问题4.途中调速要平稳5.安全停车6.制动机使用中应注意的事项三、重点研究的问题运行中要充分利用机车的特性，主手柄位置要根据列车运行速度，进行相应的调整，要小电流牵引，使列车有规律的运行。

如在一个区间内为起伏坡道内连续牵引，效果更好。

四、主要技术指标HXD3型机车为大功率交,直,交型电力机车，牵引采用恒牵引力，准恒速特性控制，牵引控制司机控制器手柄为13级，级间能平滑调节，每级牵引力变化?V,10KM/H。

每级牵引力变化设定?F,80KN，最大扭矩输出为560KN。

列车在启动前全列车应在缓解状态，起动时调速手柄要逐级缓慢推进(不准超过3级启动)全列启动后再缓慢进级，做到恒流，进级快会给列车带来冲动断钩及其它不良后果。

五、其他要说明的问题牵引重载列车确保安全正点首先应确保牵引列车的机车质量，因此乘务员在接车后要加强机车检查。

一方面加强电力机车走行部易脱部件检查，防止高速运行部件脱落，危及行车安全，构成行车事故。

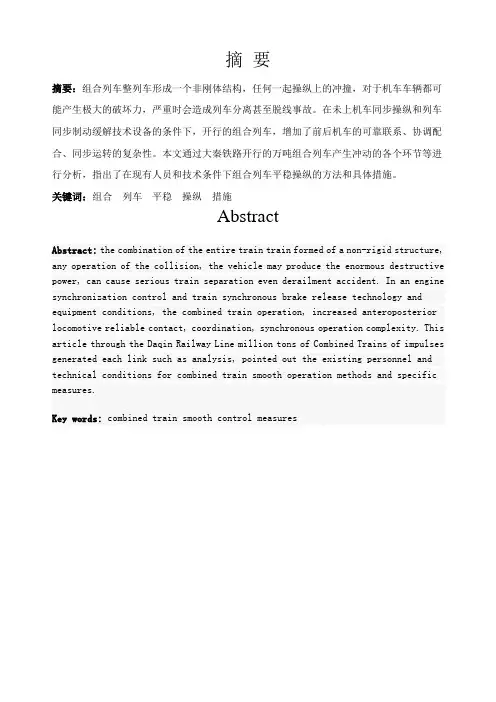

摘要摘要：组合列车整列车形成一个非刚体结构，任何一起操纵上的冲撞，对于机车车辆都可能产生极大的破坏力，严重时会造成列车分离甚至脱线事故。

在未上机车同步操纵和列车同步制动缓解技术设备的条件下，开行的组合列车，增加了前后机车的可靠联系、协调配合、同步运转的复杂性。

本文通过大秦铁路开行的万吨组合列车产生冲动的各个环节等进行分析，指出了在现有人员和技术条件下组合列车平稳操纵的方法和具体措施。

关键词：组合列车平稳操纵措施AbstractAbstract: the combination of the entire train train formed of a non-rigid structure, any operation of the collision, the vehicle may produce the enormous destructive power, can cause serious train separation even derailment accident. In an engine synchronization control and train synchronous brake release technology and equipment conditions, the combined train operation, increased anteroposterior locomotive reliable contact, coordination, synchronous operation complexity. This article through the Daqin Railway Line million tons of Combined Trains of impulses generated each link such as analysis, pointed out the existing personnel and technical conditions for combined train smooth operation methods and specific measures.Key words: combined train smooth control measures目录第一章绪论 (3)第二章浅析组合列车的平稳操纵 (4)一、问题的提出 (4)二、组合列车产生冲动的原因分析 (5)三、制定有效的措施 (8)四、大秦线组合列车操纵要点 (10)五、结束语 (12)第三章浅谈HXD3机车牵引重载、长大货物列车的安全平稳操纵 (12)一、首先要做好库内、继乘点机车检查 (13)二、起步时注意列车平稳起动 (13)三、在途中运行时应注意的几方面问题 (14)四、途中调速要平稳 (15)五、安全停车 (15)六、制动机使用中应注意的事项 (16)参考文献 (17)致谢 (18)第一章绪论随着铁路跨越式的大发展和国民经济的需要，以及动车组的开行，旅客列车的速度越来越快。
