第一章 机车牵引力 第二章 运行阻力

2
第一章 机车牵引力

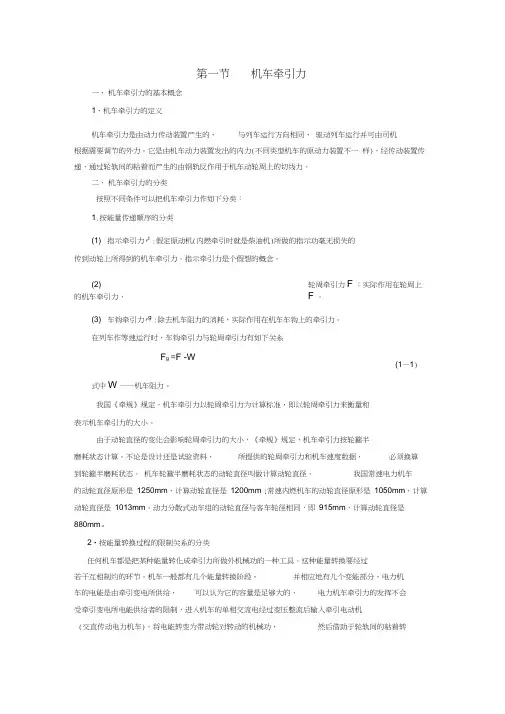

第一节 轮周牵引力
我们知道，内力不能改变物体的运输状态。 列车要克服阻力向前运行，必须依靠外力的作用， 这个外力就是钢轨作用在机车动轮轮周(踏面)上 的机车轮周牵引力。我国以它作为机车牵引力计 算标准。以后我们谈到机车牵引力，如未加说明， 均指轮周牵引力。
3
一、轮周牵引力的产生 机车是一种能量转换装置。不论是电力机车的电 机车产生轮周牵引力必须满足以下三个条件：一 是动轮需要在旋转力矩的作用下产生旋转运动，并与 能，还是内燃机车燃料的化学能，都是通过动力传动 钢轨产生相对滑动趋势；二是动轮要有压于钢轨上的 装置的作用，最终转变为机械能，产生作用在机车动 重量（轴重），以产生动轮对钢轨的正压力；三是动 轮与钢轨之间存在摩擦作用（即具有摩擦系数）。 轮上的力矩Ｍ。力矩Ｍ是内力矩，如果动轮不压在钢 机车向前运行时，如不考虑轴承摩擦阻力等因素 轨上，那么动轮只能自身旋转，而不能使机车运动。 的存在，动轮的瞬时受力状态为： 显然，使机车牵引车辆沿轨道运行的外力来自钢轨和 M=△F R 轮周。 即作用于动轮上的静摩擦力△ F对轮心产生的力矩△F R 与动力装置产生的作用于动轮上的力矩Ｍ处于动平 衡状态，为一对平衡力矩，使动轮处于瞬时静止状态， 并由此可得： △F=M/R 由上式可知，轮周牵引力△F的大小决定于力矩M和动 轮半径R。Ｍ决定于机车的功率。当动轮直径一定时， 4 力矩Ｍ大则牵引力△F大。
20
第二章 列车运行阻力
列车运行时，作用在列车上阻止列车 运行并且不能被司机控制的外力叫做列车 运行阻力，简称列车阻力，以字母Ｗ表示， 单位为N。列车运行阻力Ｗ由作用在机车 上的机车运行阻力Ｗ′和作用在车辆上的 车辆运行阻力Ｗ″组成，即 W＝W ′＋ W″（N）
21
列车运行阻力按其产生的原因，可分为基本阻力 和附加阻力。 基本阻力是列车在任何线路（平直道、坡道或曲 线）上运行都存在的阻力，以字母右下角加注“0”表 示，如 、 分别表示机车基本阻力和车辆基本阻 力，而以W０ 表示列车基本阻力。 附加阻力是列车在某些特殊线路上运行时，除基本 阻力外所增加的阻力。例如列车在坡道运行时有坡道 附加阻力，以字母右下角加注“i ”表示，即Wi ；在 曲线上运行时有曲线附加阻力，以字母右下角加注 “r ”表示，即Wr ；在隧道内运行时有隧道空气附加 阻力，以字母右下角加注“s ”表示，即Ws。列车在 平直线路上运行时只有基本阻力而没有附加阻力。
22
试验表明，作用在机车车辆上的阻力都与 其重量成正式，所以在牵引计算中常用单位重 量的阻力来计算，称为单位阻力，以小写字母 w表示，单位为N／kN,即 机车单位阻力 ( N／kN) 车辆单位阻力 ( N／kN)
5
显然，若轮轨接触处无相对滑动（即在静摩擦范围 内），随着力矩M的增大，牵引力△Ｆ也随之增 大，直至达到其极限值——最大静摩擦力。这个 最大静摩擦力在牵引计算中称为机车粘着牵引力， 其计算公式为： （kN） 式中 ——一个动轮轮对粘着牵引力； Q ——动轮轴质量，t； μj ——计算粘着系数； ｇ——重力加速度，9.81m/ 。 对于轮轨间的静摩擦系数，在牵引计算中考 虑到种种使其降低的因素，其实用值称为计算粘 着系数。
1
根据线路情况和列车的运行要求，机车可以有三种
工况：牵引运行、惰力运行和制动运行。 各种工况下作用于列车上的合力的组合况如下： 1、牵引运行时，作用于列车上的力有机车牵引力Ｆ 和列车运行阻力Ｗ，其合力 Ｃ＝Ｆ－Ｗ ２、制动运行时，作用于车上的力有列车制动力Ｂ 和列车运行阻力Ｗ，其合力 Ｃ＝－Ｗ ３、制动运行时，作用于车上的力有列车制动力Ｂ 和列车运行阻力Ｗ，其合力 Ｃ＝－（Ｗ＋Ｂ） 当合力Ｃ>０时，是加速力，列车将加速运行； 当合力Ｃ<0时，是减速力，列车将减速运行；当合 力Ｃ＝０时，列车将匀速运行。
6
整台机车的粘着牵引力的计算公式： (kN) 式中 Pμ——机车粘着质量，即各动轮轴质量之 和 m Q，t。 机车的牵引力可以通过增大动轮力矩Ｍ来提 高，但当牵引力△F大于粘着牵引力△Fμ 时，粘 着条件被破坏，动轮与钢轨产生相对滑动，即动 轮空转。我们知道，滑动摩擦系数要小得多。所 以，空转一旦出现，则牵引力急剧下降，甚至还 会导致轮轨擦伤。所以，粘着牵引力即为轮周牵 引力的极限值，即 Ｆ≤ Pμ g μj （kN）
二、粘着牵引力 对于某一台机车来说，其轮周牵引力 Ｆ＝ｍ · △F 式中 ｍ——机车动轮轴数； △F——一个动轮轮对的轮周牵引力。 虽然轮周牵引力△F的大小可以由司机改 变力矩M来调节，但调节的范围受到一定的限 制。首先，力矩Ｍ受动力装置功率及机车各部 工作能力的限制；第二，受到钢轨与动轮之间 静摩擦系数的限制。
ቤተ መጻሕፍቲ ባይዱ
18
（四）多机牵引和补机推送时牵引力修正
电力机车多机牵引使用重联线操纵时，每台机 车牵引力均取全值。分别操纵时，第二台及其以后 的每台机车牵引力，均取全值的0.98。补机在列车 尾部推送时，一则由于推送补机与头部机车难以实 现同步操纵；二则由于列车前部车辆的车钩处于拉 伸状态，后部车辆的车钩处于压缩状态，中间一部 分车辆的车钩则时而受拉、时而受压，必然会造成 能量损耗。故推送补机的牵引力取全值的0.95。
17
（三）不同速度下的牵引力取值
牵引计算时一般取机车在不同速度时能够 发挥的最大牵引力计算。SS1型电力机车自起动 开始牵引力受粘着限制，应按粘着牵引力取值， 至粘着限制与满磁场33级曲线交点处。
再沿33级曲线取值至最低持续速度（v＝ 43km／h Fj= 301.2 kN），然后沿450Ａ等电 流牵引力变化线过渡到33－Ⅲ曲线，最后按33 －Ⅲ取值。
7
第二节 内燃机车牵引力
内燃机车的工作过程为：首先柴油机把燃料 的化学能转变为柴油机的输出功，然后通过传动 装置将柴油机输出的功率传递给机车动轮，最后 依靠轮轨间的粘着作用产生轮周牵引力。上述三 个不同的能量转换过程都会受到一定的限制，受 柴油机功率限制的牵引力，称为柴油机牵引力； 受传动装置限制的牵引力，称为传动装置牵引力； 受机车动轮与钢轨粘着能力限制的牵引力，称为 粘着牵引力。
16
二、电力机车主要计算标准 （一）计算速度及计算牵引力 电力机车的计算速度vj 及计算牵引力Fj 按最低 持续速度及相应的牵引力取值。即最高级位满磁场 牵引特性曲线上，由持续电流（450Ａ）所决定的速 度和牵引力。此情况下，牵引电动机的发热量与散 热量平衡，机车可以长时间连续运转。 （二）计算起动牵引力 韶山1型电力机车的起动牵引力受粘着条件的限 制。其计算起动牵引力Fq 为速度等于零时的粘着牵 引力。 根据试验结果，此计算起动牵引力可以保持到 运行速度 2.5 km／h不变。
19
复习思考题
1、什么是机车轮周牵引力？产生轮周牵引力的必备 条件是什么？ 2、什么是机车粘着牵引力？为什么说粘着牵引力是 轮周牵引力的极限值？ 3、什么叫内燃机车的持续速度和持续牵引力？受什 么条件限制？ 4、电力机车有哪些主要计算标准？其计算速度和计 算牵引力如何取值？ 5、内燃机车有哪些主要计算标准？ 6、SS1型电力机车不同速度下的牵引力如何取值？ 7、内燃机车和电力机车多机牵引和补机推送时牵引 力如何修正？
8
一、内燃机车粘着牵引力
我国目前生产的内燃机车以电传动内燃机车为
主。 国产各型电力传动内燃机车的计算粘着系数μj ， 按下式计算：
式中：v ——机车运行速度，km/h 液动传动内燃机车的计算粘着系数因缺乏充分 的试验资料，所以目前没能制定出通用的计算公式， 可暂用电力传动内燃机车的公式进行计算。
9
第四篇 牵引计算
列车运行中发生的对列车运行有直接影响的外力 包括以下三种： 1、机车牵引力Ｆ——由动力传动装置引起的与列 车 运行方面相同的外力。这是可由司机控制的使列 车发生运行或加速的力。 2、列车运行阻力Ｗ——列车运行中由于各种原因 自然发生的与列车运行方面相反的外力。其大小是司 机无法控制的，它的作用是阻止列车发生运行或使运 行中的列车自然减速。 3、列车制动力Ｂ——由制动装置引起的与列车运 行方面相反的外力。它的大小可由司机控制，它的作 用是使列车产生较大的减速度或者在长大下坡道阻止 列车超速运行，或者防止列车在车站停车时由于坡度 或大风而自然溜逸。
式中：s ——DF4B（货、客）型内燃机车，受长度 1000m以上隧道影响的牵引力修正系数，单机或双 机重联牵引的第一台机车取0.88，双机重联牵引的 第二台机车取0.85。
13
（五）多机牵引和补机推送时牵引力修正
内燃机车多机牵引，在使用重联线操纵（所 有机车均由第一台机车的司机操纵）时，可使每 台机车的牵引工况处于同步，所以每台机车的牵 引力均取全值；如果由每台机车的司机分别操纵， 则不易实现各机车牵引工况的完全一致，故除第 一台机车的牵引力取全值外，其后每台机车的牵 引力均取全值的0.98；至于列车尾部推送补机的 牵引力均取全值的0.95。
二、内燃机车主要计算标准 （一）计算速度及计算牵引力 内燃机的计算速度vj 及计算牵引力Fj 一般按最低 持续速度及相应的牵引力取值。 内燃机车满负荷（最高档位）时可长时间连续运 行的最低速度即为最低持续速度，相应的牵引力即为 持续牵引力。对电力传动内燃机车而言，此时牵引发 电机和牵引电动机按持续电流工作，因电能损失而产 生的热量等于其散热量，即发热温度始终保持在允许 的范围内。对液力传动内燃机车而言，机车低速运行 时对应于液力变扭器较低的涡轮转速，此时变扭器的 工作效率较低，其损失的能量使工作油温度升高，此 时机车冷却装置的工作能力同样起了限制作用。
14
第三节 电力机车牵引力
电力机车上没有原动机，须由外界提供电源。 接触网的单相高压交流电，经机车受电弓进入车内 的主变压器降为低压交流电，再经整流装置整流和 平波电抗器滤波后向牵引电动机提供直流电。牵引 电动机将电能变为机械能，通过齿轮传递给机车动 轮，使动轮得到产生牵引力所必需的旋转力矩，最 后通过轮轨间的粘着作用产生机车牵引力。电力机 车所需电能由国家电网供给，所以对某一台机车来 说，其牵引力不会受到供电能力的限制。电力机车 牵引力主要是受牵引电动机工作能力和轮轨间粘着 能力的限制，即受电动机牵引力和粘着牵引力的限 制。
