热继电器常见故障及处理

燃气锅炉燃烧器常见故障及解决方法一燃气锅炉燃烧器常见故障及解决方法二燃气燃烧器、燃烧机安全操作规程因为燃气主要燃料分、液化气、城市及其他可燃气体,这几种燃料属易燃、易爆的危险气体,在使用和储藏过程中都应对安全引起高度重视,否则将发生重大安全方面的事故;为保障安全调试作业,特制定燃气燃烧机作业标准：一、燃气燃烧器燃烧机的调试之前的检查有三个方面：1．查看燃气是否到位,燃气管路的是否干净通畅,门是否已开启;2．有无管路泄露现象,管道安装是否合理;3．从燃气阀前管道放气排空,以确保管路中无混合空气,同时排空管应接出室外;二、燃气燃烧器燃烧机内部检查1．燃烧机的燃烧头是否安装和调整好;2．电机旋转的方向是否正确;3．外部的电路联接是否符合要求;4．根据线路情况对燃烧机进行冷态模拟,观察运行中设备的各个部件是否正常及火焰探测保护部分是否正常;三、燃气燃烧器燃烧机的调试1．检查外部的燃气是否到位,管路是否通畅,外部电源控制到位;2．把燃烧机的负荷调至小负荷,点火位置相应调至小负荷,关闭大负荷进行点火并观察火焰情况,根据火焰情况对伺服马达或者风门五、燃气机调试与维修的注意事项1．燃气燃烧机连续发生二次点火程序失败时,应停机检查,燃烧机的供气系统是否正常,电路连线是否正确,解除故障后方可重新启动燃烧机;2．供气管路严禁用扳手或金属棒敲击、摩擦,避免引起静电或火花,引发燃气爆炸;3．严禁在供气阀组或管道法兰面等处吸烟、焊接、切割等违章作业;4．严禁在管路及阀组和调压阀旁进行任何明火测试,避免重大事故发生;5．测试供气管路中是否有燃料,通常用气体低压表测试即可;6．在供气管路中,就是进行过排空,但管壁有残留气体或液滴,如遇静电火花和明火同样会引起燃烧及爆炸;7．当供气管路已通气,而阀组有故障时需要拆卸,首先必须切断阀组前端总阀,然后对总阀至阀组这一段管道中气体进行放空,之后才能进行阀组的拆卸与维修;8．在调试工作中,燃气必须做到认真、安全、高效;9．禁止在现场使用无防爆电气电动工具;10．VPS504检漏装置在使用前必须检查阀组蒙头;11．60万大卡及以上燃烧器建议使用VPS504检漏装置,如用户不配,由此引发事故客户责任自负;燃烧器工作过程说明燃烧机工作过程说明燃烧三要素：燃料、着火源、助燃氧气;·过剩空气系数：燃烧实际空气量与燃料理论空气量之比;· NOx：燃烧过程中产生的NO、NO2氮氧化物的统称;·自然引风扩散式燃烧：燃烧所需空气不是依靠风机或其他强制供风方式供给氧气,而是依靠自然通风或燃料本身的压力引射空气来获得助燃氧气的燃烧方式等;·强制鼓风式燃烧：由风机或压缩机强制供风提供助燃氧气的燃烧方式,一般工业用大多为这种形式;·预混合式燃烧引射式：燃料和空气在喷出燃烧前预先按比例混合,然后喷出燃烧;· FSG：FLAME SAFEGUARD SYSTEM 燃烧安全保护装置;FSG一般由以下几部分组成：o电源：供给系统运行、继电器吸合之用;o火焰检测部分：随时检测、判断火焰的状态;o点火输出：供给电源以产生着火所需的电火花,确认正常着火后自动关闭,以保护点火变压器;o阀门控制输出：在点火输出时或稍微延时后开启燃料点火燃烧;o报警输出：在点火失败或正常燃烧中发生熄火时,能及时切断燃料阀,并输出报警信号;o其他：根据需要不同的FSG配有许多不同的附属装置,如：燃烧器风机输入、温度控制输入、燃料压力开关输入等;·离子火焰检测：利用高温烟气具有单向电离作用的原理,在火焰中加上一个交流电压,通过检测电流的有无确认火焰状态;·光电火焰检测：利用火焰燃烧本身的光线经光电传感器检测火焰状态;·点火前吹扫：燃烧器一般均装有自动控制点火装置,为确保初次点火的安全,在正式点火前,可以通过助燃风机将新鲜空气送入炉膛,稀释、扫除炉膛内的可燃性气体,吹扫时间与炉膛大小、燃烧器燃烧量有关,一般要求吹扫时间满足炉膛换气4次即可;停炉后吹扫：正常燃烧时,燃烧器喷嘴处的火焰温度可达一千度以上,由于由循环风机不断将高温烟气带走,所以燃烧器及燃烧室能保持在一定的温度以下;如果停炉时将燃烧器及循环风机突然关闭的话,燃烧器及燃烧室由于得不到冷却,温度会急剧上升,使得燃烧器及燃烧室损坏；另外燃烧器风机停止后,炉内的高温辐射也会损坏燃烧器的其他部件;所以对部分炉膛温度较高的加热装置最好采用带有停炉后吹扫功能的燃烧器,即在停机时燃烧器风机及循环风机继续运转一段时间以待燃烧室温度适当降低,再停止燃风机运转;此外对部分大中型,为确保停机时扫除炉膛内可能积聚的残余废气,一般应选择带有后吹扫功能的燃烧燃气燃烧器燃气燃烧机安全控制要求我国天然气和煤制气原料为煤资源丰富,且属于洁净能源,顾有着良好的社会经济效益;燃气符合我国产业政策,市场前景很好,大有发展前途;然而在燃气燃烧机研制设计中,燃气特性—易燃、易爆及毒性,安全控制的首要问题;下面介绍一下燃气燃烧机的安全控制要求：根据燃气在炉膛内的燃烧特性,对其安全控制要求内容主要有预吹风、自动点火、燃烧状态监控、点不着火的保护、熄火的保护、燃气压力高低限保护、空气压力不足保护、断电保护、预防燃气泄漏事故的措施等;1.预吹风燃烧机在点火前,必须有一段时间的预吹风,把炉膛与烟道中余气吹除或稀释;因为燃烧机工作炉膛内不可避免地有余留的燃气,若未进行预吹风而点火,有发生爆炸的危险．必须把余气吹除干净或稀释,保证燃气浓度不在爆炸极限内;预吹风时间与炉膛结构及吹风量有关一般设置为15-60秒2.自动点火燃气燃烧机宜采用电火花点火,便于实现自动控制;可用高压产生电弧点火,要求其输出能量为：电压≥3. 5K V、电流≥15mA , 点火时间一般为：2～5秒;3.燃烧状态监控燃烧状态必须予以动态监控,一旦感测到熄火信号,必须在极短时间内反馈到燃烧机,燃烧机随即进人保护状态,同时切断燃气供给;火焰探测器要能正常感测火焰信号,既不要敏感,也不要迟钝;因为敏感,燃烧状态如有波动易产生误动作而迟钝,反馈火焰信号滞后,不利于安全运行;一般要求从熄火到火焰探测器发出熄火信号的响应时间不超过秒;4.点不着火的保护燃烧机点火时,通入燃气,燃气着火燃烧;点火动作要求发生在燃气通入前,先形成点火温度场,便于着火燃烧;如果点不着火,火焰探测器感测不到火焰信号,燃烧机进入保护状态;从点火到进入保护状态的时间要适当,既不能过短也不能过长;若过短,来不及形成稳定火焰；过长,点不着火时造成大量燃气时入炉膛;一般要求在通入燃气2-3秒,燃烧机对火焰探测器感测的火焰信号进行判断,未着火则进入保护状态,着火则维持燃烧;5.熄火保护燃烧机在燃烧过程中,若意外熄火,燃烧机进入保护状态;由于炉膛是炽热的．燃气进入易发生爆燃,故须在极短时间内进入保护状态,切断燃气供给;从发生熄火到燃烧机进人保护状态,该过程的响应时间要求不超过1秒;6.燃气压力高低限保护燃气燃烧机稳定燃烧有一定范围,只允许燃气压力在一定范围内波动;限定燃气高低压的目的是确保火焰稳定性：不脱火、不熄火也不回火,同时限定燃烧机的输出热功率,保证设备安全经济运行;当燃气压力超出此范围,应锁定燃烧机工作;燃烧机设计一般用气体感测压力信号,并输出开关量信号,用以控制燃烧机的相应工作;7.空气压力不足保护燃气燃烧机设计热强度大,其燃烧方式采用鼓风强制式;如果风机发生故障造成空气中断或空气不足,立即切断燃气,否则会发生炉膛爆燃或向风机回火;因此在提高风机质量的同时,燃气控制必须与空气压力连锁,当空气压力不足时,应立即切断燃气供给;一般用气体压力开关感测空气压力信号,并输出开关量信号,用以控制燃气的相应工作;8.断电保护燃烧机在工作过程中突然断电,必须立即切断然气供给,保护设备安全;燃气控制电磁阀必须是常闭型的,一旦断电,自动关闭切断燃气供给;电磁阀关闭响应时间≤5s.9.预防燃气泄漏事故的措施燃气泄漏包括二个方面,一指燃气通过管路向环境泄漏,二指燃气通过电磁阀阀芯端面向炉内泄漏;环境泄漏可能引起人员中毒、工作现场爆炸事故,必须高度重视;首先确保管路密封,定期对管路,若管路泄漏须排除方可继续使用；其次,避免造成中毒与爆炸的燃气浓度,要求工作现场通风良好：配置永久性的通风孔和强制通风装置；另外,要求工作现场禁止烟火、电气件防爆;炉内泄漏可能引起炉内爆炸;解决炉内泄漏问题有三个途径：一是加强预吹风时间和吹风量,吹除或稀释炉内燃气；二是燃气管路采用二个电磁阀串联结构,提高系统安全性；三是使用管路泄漏检测装置,在点火前对燃气管路进行检测,若燃气泄漏达到一定量即锁定燃烧机工作;预防燃气泄漏措施属外围控制,一般不纳入燃烧机本体控制;燃烧器的维护保养1、分解a.放掉加温油池内的油;拆下电源线、气管、上油管、电机电源线;取下燃烧器;b.旋开稳焰盘固定螺丝,取下稳焰盘;旋开燃烧器盖板螺丝,打开盖板,拔下电极电缆线,旋开电极固定螺丝,取下电极;c.拧开油管连接喷油头和吸油管的螺栓,取下油管;可松开进气管连接螺栓和固定螺母拧下连在进气管上的喷头;拆下喷头上的喷;取下喷油嘴上的O型圈;d.打开温控器盒盖,旋开固定在加温油池上的螺丝,从加温油池上取下温控器盒及加温油池内的温度传感器;拧开固定加热丝的螺母,取出加热丝;拧开加温油池内固定吸油管的螺母,取下吸油管;e.拧开过滤罐底部的螺丝,放出油;在拧开过滤罐上盖中间部位的螺丝,打开过滤罐上盖,取出过滤网;燃烧器需要清洗保养的部件分解完毕;2、清洗燃烧器部件a.去除稳焰盘上的积垢,通开缝隙;清除电极上的积碳;b.用化油器清洗剂清洗喷油嘴、喷头、油管、吸油管;如果油管、吸油管管壁积垢,用通条清通;检查O型圈是否完好,必要时更换;不要用化油器清洗剂清洗O型圈;c.清除加热丝和温度传感器上的油垢;清除加温油池底部油泥;d.清洗过滤罐和过滤网;放掉储油箱内的油,清除底部油泥,清洗油箱;3、组装按分解顺序反向组装;安装电极时注意电极的间隙,电极与其他部件的间隙;不能搭铁组装完毕后,要向加温油池内加入油,至液面标志处,然后安装使用;以上对燃烧器的维护保养工作每年进行一次;4、日常维护1、清洗稳焰盘根据燃料油的洁净度及燃烧器的使用率清洗3—15日方法：取下燃烧器,用化油器清洗剂清洗稳焰盘,去除积碳、结焦,保持盘面缝隙通畅;同时,检查间隙 mm;电极与其他部件的间隙;不能搭铁2、清洁喷油头及油管每三个月清洁一次方法：用高压空气对准喷油嘴吹,清通油路;不要用化油器清洗剂清洗喷油嘴3、清洁过滤网、感光器、溢油槽根据使用情况及时清洁。

热继电器是一种运用比较广泛的呵护继电器,具有反时限的呵护特点. 热继电器是依附电流畅过发烧元件时所产生的热量,使双金属片受热曲折而推念头构动作的一种电器.重要用于电念头的过载呵护断相及电流不服衡运行的呵护及其他电气装备发烧状况的掌握. 热继电器的分类热继电器的型式有很多种,个中经常运用的有：双金属片式：运用双金属片用两种膨胀系数不合的金属,平日为锰镍铜板轧制成受热曲折去推进杠杆而使触头动作. 热敏电阻式：运用电阻值随温度变更而变更的特点制成的热继电器. 易熔合金式：运用过载电流发烧使易熔合金达到某一温度值时,合金融化而使继电器动作. 作为电气装备主如果电念头过载呵护用的热继电器种类虽很多,但运用得最多最广泛的照样双金属片式热继电器.它具有构造简略体积较小成本较低以及在选用恰当的热元件的基本上可以或许获得较好的反时限呵护特点等长处.今朝,我国临盆的热继电器都是双金属片式,它常与接触器组合成电磁启动器.它可按下述办法分类. 按极数分：有单极双极和三极.个中三极的又包含带有断相呵护装配的和不带断相呵护装配的. 按复位方法分：主动复位触头断开后能主动返回到本来地位和手动复位. 按电流调节方法分：电流调节和无电流调节借改换热元件来达到转变整定电流的. 按温度抵偿分：有温度抵偿和无温度抵偿. 按掌握触点分：带常闭触点触点动作前是闭合的带常闭和常开触点.触点的构造情势有：转换触点桥式双断点等.热继电器的构造及工作道理热继电器是用于电念头或其它电气装备.电气线路的过载呵护的呵护电器.电念头在现实运行中,如拖动临盆机械进行工作进程中,若机械消失不正常的情形或电路平常使电念头碰到过载,则电念头转速降低.绕组中的电流将增大,使电念头的绕组温度升高.若过载电流不大且过载的时光较短,电念头绕组不超出许可温升,这种过载是许可的.但若过载时光长,过载电流大,电念头绕组的温升就会超出许可值,使电念头绕组老化,缩短电念头的运用寿命,轻微时甚至会使电念头绕组销毁.所以,这种过载是电念头不克不及推却的.热继电器就是运用电流的热效应道理,在消失电念头不克不及推却的过载时割断电念头电路,为电念头供给过载呵护的呵护电器.热继电器工作道理示意图如图1图1 热继电器工作道理示意图1——热元件,2——双金属片,3——导板,4——触点热继电器的构造如图2所示.图1 热继电器构造示意图图中：1——电流调节凸轮,2——片簧（2a,2b）,3——手动复位按钮,4——弓簧片,5——主金属片,6——外导板,7——内导板,8——常闭静触点,9——动触点,10——杠杆,11——常开静触点（复位调节螺钉）,12——抵偿双金属片,13——推杆,14——连杆,15——压簧运用热继电器对电念头进行过载呵护时,将热元件与电念头的定子绕组串联,将热继电器的常闭触头串联在交换接触器的电磁线圈的掌握电路中,并调节整定电流调节旋钮,使人字形拨杆与推杆相距一恰当距离.当电念头正常工作时,经由过程热元件的电流即为电念头的额定电流,热元件发烧,双金属片受热后曲折,使推杆刚好与人字形拨杆接触,而又不克不及推进听字形拨杆.常闭触头处于闭合状况,交换接触器保持吸合,电念头正常运行.若电念头消失过载情形,绕组中电流增大,经由过程热继电器元件中的电流增大使双金属片温度升得更高,曲折程度加大,推进听字形拨杆,人字形拨杆推进常闭触头,使触头断开而断开交换接触器线圈电路,使接触器释放.割断电念头的电源,电念头泊车而得到呵护.热继电器其它部分的感化如下：人字形拨杆的左臂也用双金属片制成,当情形温度产生变更时,主电路中的双金属片会产生必定的变形曲折,这时人字形拨杆的左臂也会产生同偏向的变形曲折,从而使人字形拨杆与推杆之间的距离根本保持不变,包管热继电器动作的精确性.这种感化称温度抵偿感化.螺钉8是常闭触头复位方法调节螺钉.当螺钉地位靠左时,电念头过载后,常闭触头断开,电念头泊车后,热继电器双金属片冷却复位.常闭触头的动触头在弹簧的感化下会主动复位.此时热继电器为主动复位状况.将螺钉逆时针扭转向右调到必定地位时,若这时电念头过载,热继电器的常闭触头断开.其动触头将摆到右侧一新的均衡地位.电念头断电泊车后,动触头不克不及复位.必须按动复位按钮后动触头方能复位.此时热继电器为手动复位状况.若电念头过载是故障性的,为了防止再次随意马虎地起动电念头,热继电器宜采取手动复位方法.若要将热继电器由手动复位方法调至主动复位方法,只需将复位调节螺钉顺时针旋进至恰当地位即可.有些型号的热继电器还具有断相呵护功效.其构造示意图如图3所示：图3 差动式断相呵护装配示意图（a）通电前,（b）三相通有额定电流,（c）三相均衡过载,（d）一相断电故障热继电器的断相呵护功效是由内.外推杆构成的差动放大机构供给的.当电念头正常工作时,经由过程热继电器热元件的电流正常,表里两推杆均向前移至恰当地位.当消失电源一相断线而造成缺相时,该相电流为零,该相的双金属片冷却复位,使内推杆向右移动,另两相的双金属片因电流增大而曲折程度增大,使外推杆更向左移动,因为差动放大感化,在消失断相故障后很短的时光内就推进常闭触头使其断开,使交换接触器释放,电念头断电泊车而得到呵护.热继电器的用处和型式一.热继电器用处热继电器是在经由过程电流时依附发烧元件所产生的热量而动作的一种低压电器,重要用于电念头的过载呵护及其它电气装备发烧状况的掌握,有些型号的热继电器还具有断相及电流不服衡运行的呵护.二.热继电器型式热继电器的型号较多,但罕有的有：1.双金属片式运用两种膨胀系数不合的金属（平日为锰镍和铜板）辗压抑成的双金属片受热曲折去推进扛杆,从而带触头动作.2.热敏电阻式运用电阻值随温度变更而变更的特点制成的热继电器.3.易熔合金式运用过载电流的热量使易熔合金达到某一温度值时,合金融化而使继电器动作.在上述三种型式中,以双金属片热继电器运用最多,并且常与接触器构成磁力起动器继电器的感化继电器是具有隔离功效的主动开关元件,广泛运用于遥控.遥测.通信.主动掌握.机电一体化及电力电子装备中,是最重要的掌握元件之一.继电器一般都有能反应必定输入变量（如电流.电压.功率.阻抗.频率.温度.压力.速度.光等）的感应机构（输入部分）;有能对被控电路实现“通”.“断”掌握的履行机构（输出部分）;在继电器的输入部分和输出部分之间,还有对输入量进行耦合隔离,功效处理和对输出部分进行驱动的中央机构（驱动部分）.作为掌握元件,归纳分解起来,继电器有如下几种感化：1.扩展掌握规模.例如,多触点继电器掌握旌旗灯号达到某必定值时,可以按触点组的不合情势,同时换接.开断.接通多路电路.2.放大.例如,敏锐型继电器.中央继电器等,用一个很渺小的掌握量,可以掌握很大功率的电路.3.分解旌旗灯号.例如,当多个掌握旌旗灯号按划定的情势输入多绕组继电器时,经由比较分解,达到预定的掌握后果.4.主动.遥控.监测.例如,主动装配上的继电器与其他电器一路,可以构成程序掌握线路,从而实现主动化运行继电器的界说.分类.定名一.继电器的界说1.继电器的界说继电器:当输入量(或鼓励量)知足某些划定的前提是能在一个或多个电器输出电路中产生跃变的一种器件2.继电器的继电特点继电器输出入量和输出量之间在全部变更进程中的互相关系成为继电器的继电特点或掌握特点.用x暗示输入回路量,y暗示输出回路的输出量,如图1所示.当输出量x 持续变更到必定量xa时,输出量y产生跃变,有0增长到ya值,则是输入量持续增长,是输出保持不变.相反,当削减到xb是,y又忽然由ya削减到0. xa被称为继电器的动作值,xb被称为继电器的释放值,ya等于继电器的负载.此主题相干图片如下：图1 继电器的继电特点二.继电器的分类1.按继电器的工作道理或构造特点分类（1）电磁继电器：运用输入电路内点路在电磁铁铁芯与衔铁间产生的吸力感化而工作的一种电气继电器.•直流电磁继电器：输入电路中的掌握电流为直流的电磁继电器.•交换电磁继电器：输入电路中的掌握电流为交换的电磁继电器.•磁保持继电器：运用永远磁铁或具有很高剩磁特点的铁芯,是电磁继电器的衔铁在其线圈断点后仍能保持在线圈通电时的地位上的继电器.（2）固体继电器：指电子元件实行其功效而无机械活动构件的,输入和输出隔离的一种继电器.（3）温度继电器：当外界温度达到给定值时而动作的继电器.（4）舌簧继电器：运用密封在管内,具有触电簧片和衔铁磁路双重感化的舌簧的动作来开,闭或转换线路的继电器.•干簧继电器：舌簧管内的介质的介质为真空,空气或某种惰性气体,即具有干式触点的舌簧继电器.•湿簧继电器：舌簧片和触电均密封在管内,并经由过程管底水银槽中水银的毛细感化,而使水银膜潮湿触点的舌簧继电器.•剩簧继电器：由剩簧管或有干簧关于一个或多个剩磁零件构成的自保持干簧继电器.•舌簧管：同理舌簧管有干簧管,湿簧管,剩簧管三种类型.（5）时光继电器：当加上或除去输入旌旗灯号时,输出部分需延时或限时到划定的时光才闭合或断开其被控线路的继电器.•电磁时光继电器：当线圈加上旌旗灯号后,经由过程减缓电磁铁的磁场变更尔后的延时的时光继电器.•电子时光继电器：由分立元件构成的电子延时线路所构成的时光继电器,或由固体延时线路构成的时光继电器.•混杂式时光继电器：由电子或固体延时线路和电磁继电器组合构成的时光继电器.（6）高频继电器：用于切换高频,射频线路而具有最小损耗的继电器.（7）极化继电器：有极化磁场与掌握电流畅过掌握线圈所产生的磁场分解感化而动作的继电器.继电器的动作偏向取决于掌握线圈中流过的的电流偏向.•二地位极化继电器：继电器线圈通电时,衔铁按线圈电流偏向被吸向左边或右边的地位,线圈断电后,衔铁不返回.•二地位偏倚筹划继电器：继电器线圈断电时,衔铁恒靠在一边;线圈通电时,衔铁被吸向另一边.•三地位极化继电器：继电器线圈通电时,衔铁按线圈电流偏向被吸向左边或右边的地位;线圈断电后,老是返回到中央地位.（8）其他类型的继电器：如光继电器, 声继电器,热继电器,内心式继电器,霍尔效应继电器,差动继电器等.。

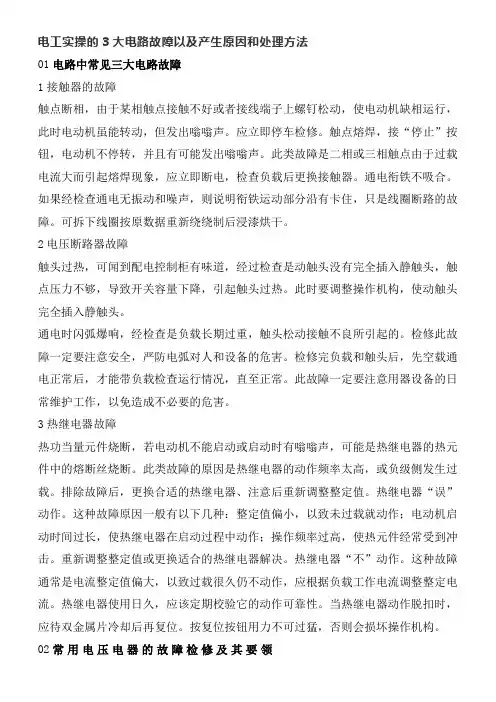

电工实操的3大电路故障以及产生原因和处理方法01电路中常见三大电路故障1接触器的故障触点断相，由于某相触点接触不好或者接线端子上螺钉松动，使电动机缺相运行，此时电动机虽能转动，但发出嗡嗡声。

应立即停车检修。

触点熔焊，接“停止”按钮，电动机不停转，并且有可能发出嗡嗡声。

此类故障是二相或三相触点由于过载电流大而引起熔焊现象，应立即断电，检查负载后更换接触器。

通电衔铁不吸合。

如果经检查通电无振动和噪声，则说明衔铁运动部分沿有卡住，只是线圈断路的故障。

可拆下线圈按原数据重新绕绕制后浸漆烘干。

2电压断路器故障触头过热，可闻到配电控制柜有味道，经过检查是动触头没有完全插入静触头，触点压力不够，导致开关容量下降，引起触头过热。

此时要调整操作机构，使动触头完全插入静触头。

通电时闪弧爆响，经检查是负载长期过重，触头松动接触不良所引起的。

检修此故障一定要注意安全，严防电弧对人和设备的危害。

检修完负载和触头后，先空载通电正常后，才能带负载检查运行情况，直至正常。

此故障一定要注意用器设备的日常维护工作，以免造成不必要的危害。

3热继电器故障热功当量元件烧断，若电动机不能启动或启动时有嗡嗡声，可能是热继电器的热元件中的熔断丝烧断。

此类故障的原因是热继电器的动作频率太高，或负级侧发生过载。

排除故障后，更换合适的热继电器、注意后重新调整整定值。

热继电器“误”动作。

这种故障原因一般有以下几种：整定值偏小，以致未过载就动作；电动机启动时间过长，使热继电器在启动过程中动作；操作频率过高，使热元件经常受到冲击。

重新调整整定值或更换适合的热继电器解决。

热继电器“不”动作。

这种故障通常是电流整定值偏大，以致过载很久仍不动作，应根据负载工作电流调整整定电流。

热继电器使用日久，应该定期校验它的动作可靠性。

当热继电器动作脱扣时，应待双金属片冷却后再复位。

按复位按钮用力不可过猛，否则会损坏操作机构。

02常用电压电器的故障检修及其要领1灭火装置的检修取下灭弧罩，检查灭弧珊片的完整性及清除表面的烟痕和金属细末，外壳应完整无损。

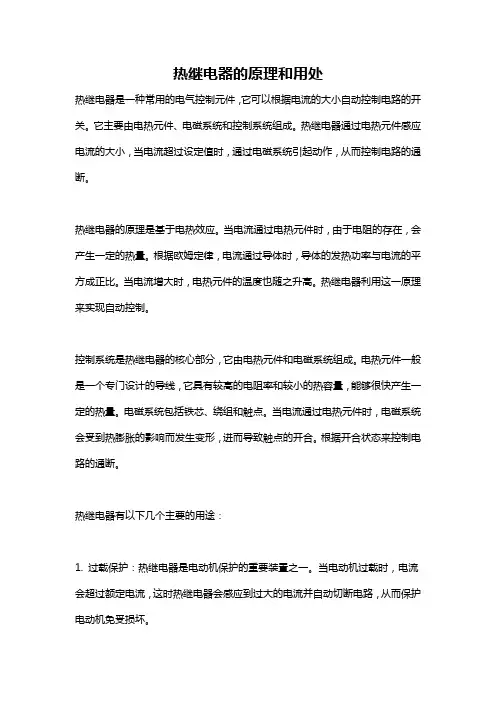

热继电器的原理和用处热继电器是一种常用的电气控制元件，它可以根据电流的大小自动控制电路的开关。

它主要由电热元件、电磁系统和控制系统组成。

热继电器通过电热元件感应电流的大小，当电流超过设定值时，通过电磁系统引起动作，从而控制电路的通断。

热继电器的原理是基于电热效应。

当电流通过电热元件时，由于电阻的存在，会产生一定的热量。

根据欧姆定律，电流通过导体时，导体的发热功率与电流的平方成正比。

当电流增大时，电热元件的温度也随之升高。

热继电器利用这一原理来实现自动控制。

控制系统是热继电器的核心部分，它由电热元件和电磁系统组成。

电热元件一般是一个专门设计的导线，它具有较高的电阻率和较小的热容量，能够很快产生一定的热量。

电磁系统包括铁芯、绕组和触点。

当电流通过电热元件时，电磁系统会受到热膨胀的影响而发生变形，进而导致触点的开合。

根据开合状态来控制电路的通断。

热继电器有以下几个主要的用途：1. 过载保护：热继电器是电动机保护的重要装置之一。

当电动机过载时，电流会超过额定电流，这时热继电器会感应到过大的电流并自动切断电路，从而保护电动机免受损坏。

2. 短路保护：短路是电路中最常见的故障之一。

当电流突然变大时，热继电器可以感应到异常的电流并迅速切断电路，以防止电流过大造成线路损坏甚至火灾的危险。

3. 温度控制：热继电器可以根据设定的温度值来控制电路的开关。

在温度超过设定值时，热继电器会自动切断电路，以避免设备过热的危险。

4. 电器设备的启动和停止：热继电器可以根据需要来控制电器设备的启动和停止。

当达到设定条件时，热继电器会自动打开或关闭电路，以实现设备的自动控制。

5. 功率控制：热继电器可以根据电流的大小来控制电路的功率。

当电流超过或低于设定值时，热继电器会自动调节电路的通断状态，以达到节能和保护设备的目的。

总之，热继电器是一种常用的电气控制元件，它通过电热效应来实现自动控制。

它具有过载保护、短路保护、温度控制、设备启停和功率控制等多种用途，广泛应用于电力系统、电气设备和工业自动化控制等领域。

燃气锅炉燃烧器常见故障及解决方法一运行故障处理一览表表：2燃气锅炉燃烧器燃气锅炉燃烧器常见故障及解决方法二燃气燃烧器、燃烧机安全操作规程因为燃气燃烧器燃烧机主要燃料分天然气、液化石油气、城市煤气及其他可燃气体，这几种燃料属易燃、易爆的危险气体，在使用和储藏过程中都应对安全引起高度重视，否则将发生重大安全方面的事故。

为保障安全调试作业，特制定燃气燃烧机作业标准：一、燃气燃烧器燃烧机的调试之前的检查有三个方面：1．查看燃气是否到位，燃气管路的是否干净通畅，阀门是否已开启。

2．有无管路泄露现象，管道安装是否合理。

3．从燃气阀前管道放气排空，以确保管路中无混合空气，同时排空管应接出室外。

二、燃气燃烧器燃烧机内部检查1．燃烧机的燃烧头是否安装和调整好。

2．电机旋转的方向是否正确。

3．外部的电路联接是否符合要求。

4．根据线路情况对燃烧机进行冷态模拟，观察运行中设备的各个部件是否正常及火焰探测保护部分是否正常。

三、燃气燃烧器燃烧机的调试1．检查外部的燃气是否到位，管路是否通畅，外部电源控制到位。

2．把燃烧机的负荷调至小负荷，点火位置相应调至小负荷，关闭大负荷进行点火并观察火焰情况，根据火焰情况对伺服马达或者风门五、燃气机调试与维修的注意事项1．燃气燃烧机连续发生二次点火程序失败时，应停机检查，燃烧机的供气系统是否正常，电路连线是否正确，解除故障后方可重新启动燃烧机。

2．供气管路严禁用扳手或金属棒敲击、摩擦，避免引起静电或火花，引发燃气爆炸。

3．严禁在供气阀组或管道法兰面等处吸烟、焊接、切割等违章作业。

4．严禁在管路及阀组和调压阀旁进行任何明火测试，避免重大事故发生。

5．测试供气管路中是否有燃料，通常用气体低压表测试即可。

6．在供气管路中，就是进行过排空，但管壁有残留气体或液滴，如遇静电火花和明火同样会引起燃烧及爆炸。

7．当供气管路已通气，而阀组有故障时需要拆卸，首先必须切断阀组前端总阀，然后对总阀至阀组这一段管道中气体进行放空，之后才能进行阀组的拆卸与维修。

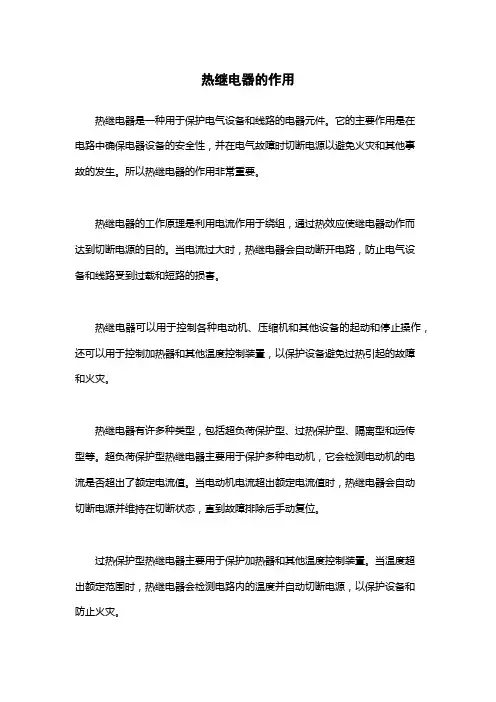

热继电器的作用
热继电器是一种用于保护电气设备和线路的电器元件。

它的主要作用是在
电路中确保电器设备的安全性，并在电气故障时切断电源以避免火灾和其他事
故的发生。

所以热继电器的作用非常重要。

热继电器的工作原理是利用电流作用于绕组，通过热效应使继电器动作而
达到切断电源的目的。

当电流过大时，热继电器会自动断开电路，防止电气设
备和线路受到过载和短路的损害。

热继电器可以用于控制各种电动机、压缩机和其他设备的起动和停止操作，还可以用于控制加热器和其他温度控制装置，以保护设备避免过热引起的故障
和火灾。

热继电器有许多种类型，包括超负荷保护型、过热保护型、隔离型和远传
型等。

超负荷保护型热继电器主要用于保护多种电动机，它会检测电动机的电
流是否超出了额定电流值。

当电动机电流超出额定电流值时，热继电器会自动
切断电源并维持在切断状态，直到故障排除后手动复位。

过热保护型热继电器主要用于保护加热器和其他温度控制装置。

当温度超
出额定范围时，热继电器会检测电路内的温度并自动切断电源，以保护设备和
防止火灾。

隔离型热继电器主要用于在高压和低压电路之间隔离电流，并保护电路免于短路和其他故障。

远传型热继电器则可以实现通过遥控信号控制设备的起动和停止操作。

总的来说，热继电器的作用是保护电气设备和线路，防止因过载和短路导致的损害和火灾，确保设备的运行和安全。

在电气工程和电器制造中，热继电器是至关重要的电器元件之一。

供配电系统中高压开关柜常见故障分析与处理摘要：高压开关柜是供配电系统的重要组成部分，在运行过程中高压开关柜容易发生各种故障，影响正常的供电，降低供电可靠性。

高压开关柜在运行中如果出现问题，不能及时发现，会对正常用电造成严重影响。

因此，加强对高压开关柜的维护和管理是十分必要的。

关键词：高压开关柜；故障分析；处理方法高压开关柜运行过程中出现故障时，应结合故障现象和原因进行分析。

供配电系统中常见的故障主要有：电压不稳、电流过大、发热、绝缘降低、操作失灵、误动或拒动等。

对于不能判断或判断有困难的故障，可以通过停电后测试来确定故障点。

高压开关柜发生的常见故障可以通过分析和检查来找出原因并采取相应措施进行处理。

如果没有必要进行停电测试，也可以采用一些简单的措施来处理故障。

1.断路器拒动分析（1）原因：操作机构失灵；开关柜内故障；操作电源中断。

（2）处理方法：检查控制回路是否有电；检查真空断路器的压力是否正常；检查操动机构的机械动作情况；检查控制回路是否有异常。

如果以上步骤都正常，则可能是控制回路出现了问题。

在此基础上，可以通过以下方法进行处理：①检查操作回路的各回路是否有电。

如果不能确定是哪个回路故障，可以采取局部停电的方法，通过手动合闸或者分闸来检查各回路是否正常。

如果合闸正常，则可能是操动机构失灵导致的拒动；如果分闸正常，则可能是操作电源中断引起的拒动。

②如果以上方法都不能解决问题，则应该考虑断路器本身是否有故障。

如果是断路器本身存在故障，可以采取以下方法进行处理：更换同型号的断路器；检查触头分合情况；检查绝缘件是否有损坏。

如果以上措施都不能解决问题，则应更换断路器或检查SF6开关柜。

2.高压开关柜过热的问题与策略高压开关柜过热，会导致绝缘性能降低，运行寿命缩短，严重时会引起火灾。

开关柜过热的常见原因是开关柜发热和散热不畅。

当开关柜发热时，主要表现为开关柜内的温度升高。

在温度升高的同时，绝缘性能降低，使绝缘介质和金属表面之间的接触电阻增大，从而导致设备故障。

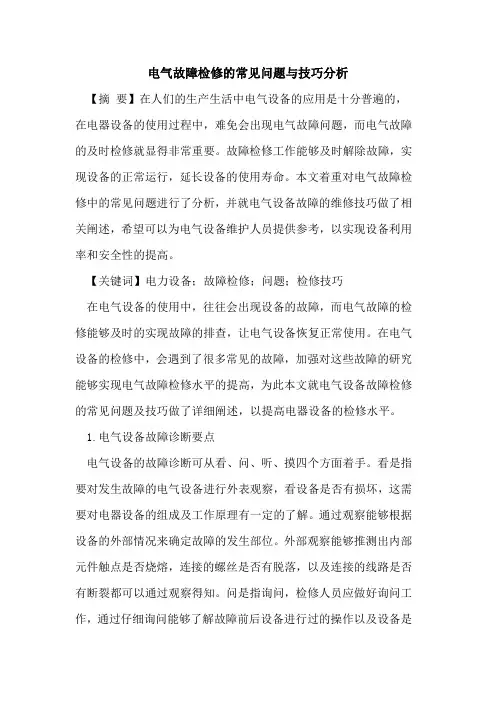

电气故障检修的常见问题与技巧分析【摘要】在人们的生产生活中电气设备的应用是十分普遍的，在电器设备的使用过程中，难免会出现电气故障问题，而电气故障的及时检修就显得非常重要。

故障检修工作能够及时解除故障，实现设备的正常运行，延长设备的使用寿命。

本文着重对电气故障检修中的常见问题进行了分析，并就电气设备故障的维修技巧做了相关阐述，希望可以为电气设备维护人员提供参考，以实现设备利用率和安全性的提高。

【关键词】电力设备；故障检修；问题；检修技巧在电气设备的使用中，往往会出现设备的故障，而电气故障的检修能够及时的实现故障的排查，让电气设备恢复正常使用。

在电气设备的检修中，会遇到了很多常见的故障，加强对这些故障的研究能够实现电气故障检修水平的提高，为此本文就电气设备故障检修的常见问题及技巧做了详细阐述，以提高电器设备的检修水平。

1.电气设备故障诊断要点电气设备的故障诊断可从看、问、听、摸四个方面着手。

看是指要对发生故障的电气设备进行外表观察，看设备是否有损坏，这需要对电器设备的组成及工作原理有一定的了解。

通过观察能够根据设备的外部情况来确定故障的发生部位。

外部观察能够推测出内部元件触点是否烧熔，连接的螺丝是否有脱落，以及连接的线路是否有断裂都可以通过观察得知。

问是指询问，检修人员应做好询问工作，通过仔细询问能够了解故障前后设备进行过的操作以及设备是否出现过异常。

另外设备有无频繁的进行启动及制动，设备是否进行过载运行以及操作人员是否进行违规作业等都可以通过询问得到详细情况。

听是指在设备的故障范围暂时稳定时，让设备暂停运转，通过设备运行中的振动声或者摩擦声来实现设备的检修。

最后，通过触摸能实现设备重要部位的温升检查，以判断其温度变化是否正常。

2.电气故障常见问题分析2.1热继电器常见故障分析热继电器如果出现问题，就会出现一些故障现象。

如果电气设备在正常工作是工但热继电器老是误动，这就可能是热继电器的故障造成的。

电气设备出现故障后，一般热继电器会表现出拒动或者是动作慢的情况。

热电偶、热电阻常见故障及处理方法
热电偶坏了怎么办？
哎呀，我的热电偶怎么不工作了？别急，可能是线路没接好。

咱得检查一下，看看是不是线头松动了。

要是线路没问题，那可能就是热电偶本身出毛病了。

这时候，咱们得找专业人士来修修，或者换个新的。

热电阻也不给力了，咋整？
热电阻也不给力了？首先还是看看线路怎么样。

线路没问题的话，咱们得想想是不是热电阻积了灰尘。

用布擦擦看，说不定就又能用了。

如果还是不行，那就只能找专业人员来帮忙了。

热电偶、热电阻的温度显示不对？
咦，我的热电偶或热电阻显示的温度怎么不对？是不是被什么干扰了？咱们得把它们移到没有干扰的地方试试。

如果还是显示不对，那就得找专业人员来检查了，可能是设备内部有问题了。

用热电偶、热电阻要注意安全！
使用热电偶、热电阻可得注意安全哦！千万别随便拆卸它们，
也别把它们放在水里或潮湿的地方，不然可能会坏掉或者发生危险。

如果遇到自己解决不了的问题，一定要记得找专业人员帮忙！
总之，热电偶、热电阻虽然有时会出点小问题，但只要我们处
理得当，它们就能继续为我们服务啦！记得定期检查一下，保持它
们的好状态哦！。

热继电器的结构和使用方法嘿，咱今儿就来唠唠热继电器这玩意儿的结构和使用方法。

热继电器啊，你可以把它想象成一个特别负责的“电保姆”。

它主要由几个部分组成呢。

首先就是热元件，这就像是它的“眼睛”，能敏锐地察觉到电流的变化。

还有双金属片，就跟个能变形的小精灵似的，根据温度来改变形状。

再就是触头系统，这可是关键的“执行者”，该断开的时候绝不迟疑。

那怎么用这个“电保姆”呢？这可得讲究讲究。

在安装的时候啊，你得找个合适的地儿，让它能好好发挥作用。

然后根据实际要保护的电路情况，来选择合适的热继电器型号。

可别小瞧了这一步，要是选错了型号，那可就麻烦啦！就好像给大人穿小孩的衣服，能合适吗？接下来就是接线啦，这可得仔细点，接错了线那可就白忙活了。

就跟搭积木似的，一块错了可能整个就歪啦。

接好线之后，还得设置一下参数，比如整定电流啥的。

这就好比给“电保姆”下达任务，告诉它电流到多少的时候该行动。

在使用过程中，你还得时不时地看看它工作得咋样。

就像关心家里的宠物一样，看看它是不是健康着呢。

要是发现有啥不对劲的地方，赶紧处理。

可别等出了问题才后悔莫及呀！你说这热继电器是不是挺重要的？它就像一个默默守护电路的卫士，保障着设备的安全运行。

要是没有它，那电路可能就会时不时地闹点小脾气，出点小故障。

所以啊，咱可得好好了解它，用好它。

想象一下，要是一个工厂里的电路没有热继电器的保护，那得多危险啊！说不定哪天就因为电流过大起火啦。

那损失可就大了去了。

所以说呀，这热继电器虽然看起来不怎么起眼，但作用可大着呢！咱再回过头来看看它的结构，每个部分都有它的作用，缺一不可。

就像一个团队，大家各司其职，才能把工作做好。

而使用方法呢，也是有很多细节要注意的，可不能马虎。

总之呢，热继电器就是这么个重要的东西，了解它的结构和使用方法，咱才能让它更好地为咱服务呀！咱可不能小瞧了它哟！。

电工维修过程中常见故障以及解决方法-CAL-FENGHAI.-(YICAI)-Company One1电工维修过程中常见故障以及解决方法1、电压断路器故障2、触头过热，可闻到配电控制柜有味道，经过检查是动触头没有完全插入静触头，触点压力不够，导致开关容量下降，引起触头过热。

此时要调整操作机构，使动触头完全插入静触头。

3、通电时闪弧爆响，经检查是负载长期过重，触头松动接触不良所引起的。

检修此故障一定要注意安全，严防电弧对人和设备的危害。

检修完负载和触头后，先空载通电正常后，才能带负载检查运行情况，直至正常。

此故障一定要注意用器设备的日常维护工作，以免造成不必要的危害。

4、2、接触器的故障5、触点断相，由于某相触点接触不好或者接线端子上螺钉松动，使电动机缺相运行，此时电动机虽能转动，但发出嗡嗡声。

应立即停车检修。

6、触点熔焊，接“停止”按钮，电动机不停转，并且有可能发出嗡嗡声。

此类故障是二相或三相触点由于过载电流大而引起熔焊现象，应立即断电，检查负载后更换接触器。

7、通电衔铁不吸合。

如果经检查通电无振动和噪声，则说明衔铁运动部分沿有卡住，只是线圈断路的故障。

可拆下线圈按原数据重新绕绕制后浸漆烘干。

8、3、热继电器故障9、热功当量元件烧断，若电动机不能启动或启动时有嗡嗡声，可能是热继电器的热元件中的熔断丝烧断。

此类故障的原因是热继电器的动作频率太高，或负级侧发生过载。

排除故障后，更换合适的热继电器、注意后重新调整整定值。

10、热继电器“误”动作。

这种故障原因一般有以下几种：整定值偏小，以致未过载就动作；电动机启动时间过长，使热继电器在启动过程中动作；操作频率过高，使热元件经常受到冲击。

重新调整整定值或更换适合的热继电器解决。

11、热继电器“不”动作。

这种故障通常是电流整定值偏大，以致过载很久仍不动作，应根据负载工作电流调整整定电流。

12、热继电器使用日久，应该定期校验它的动作可靠性。

当热继电器动作脱扣时，应待双金属片冷却后再复位。

热继电器的工作原理和作用热继电器是一种热响应型的电器元件，主要由继电器和热控制单元组成。

它通过感知周围环境的温度变化，并根据预设的温度阈值，控制电气装置的开关动作。

下面将详细介绍热继电器的工作原理和作用。

一、热继电器的工作原理热继电器通电后，当周围环境的温度达到预设的阈值时，热继电器被激活。

在激活时，热继电器的双金属片簧发生弯曲，使得继电器内部的触点关闭或打开。

这样，热继电器就可以控制电气电路的通断。

二、热继电器的作用1.温度保护热继电器可以用于各种电气设备中，用于监测和保护设备在工作过程中的温度。

当设备的温度超过安全范围时，热继电器会自动断开电源，以保护设备免受过热损伤。

2.温度控制热继电器可以根据预设的温度阈值，控制加热装置的通断。

例如，当温度过低时，热继电器会通过闭合触点，通电加热；当温度达到设定值时，热继电器会断开触点，停止加热。

3.过载保护热继电器还可以用于过载保护。

当电气设备的负载电流超过额定值时，热继电器会自动断开电源，防止电气设备受到过大的电流冲击而损坏。

4.起动保护热继电器可以用于起动保护。

例如，当电动机在工作过程中出现过载、相序错误或相间短路等故障时，热继电器可以及时检测和切断电源，以防止电动机受到损害。

5.电流控制热继电器可以根据电流大小来控制电气装置的工作状态。

当电流超过设定值时，热继电器会打开触点，切断电源；当电流回到正常范围内时，热继电器会关闭触点，恢复通电。

总之，热继电器通过感知温度变化，利用双金属片簧的热胀冷缩特性，控制电气装置的开关动作。

它可用于温度保护、温度控制、过载保护、起动保护和电流控制等方面，起到保护电气设备安全运行的作用。
